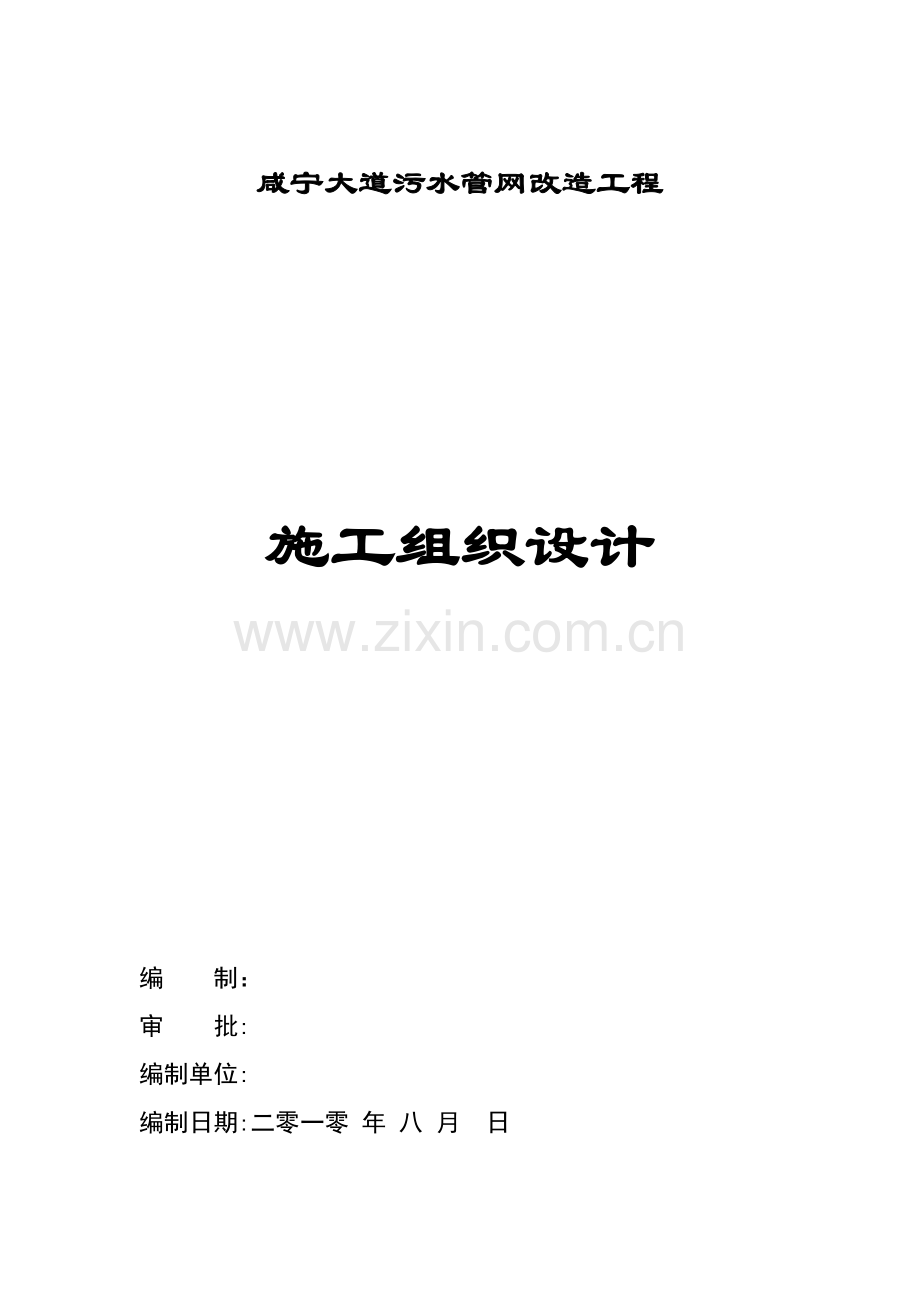

咸宁大道污水施工组织设计.doc

咸宁大道污水管网改造工程

施工组织设计

编 制：
审 批:
编制单位:
编制日期:二零一零 年 八 月 日

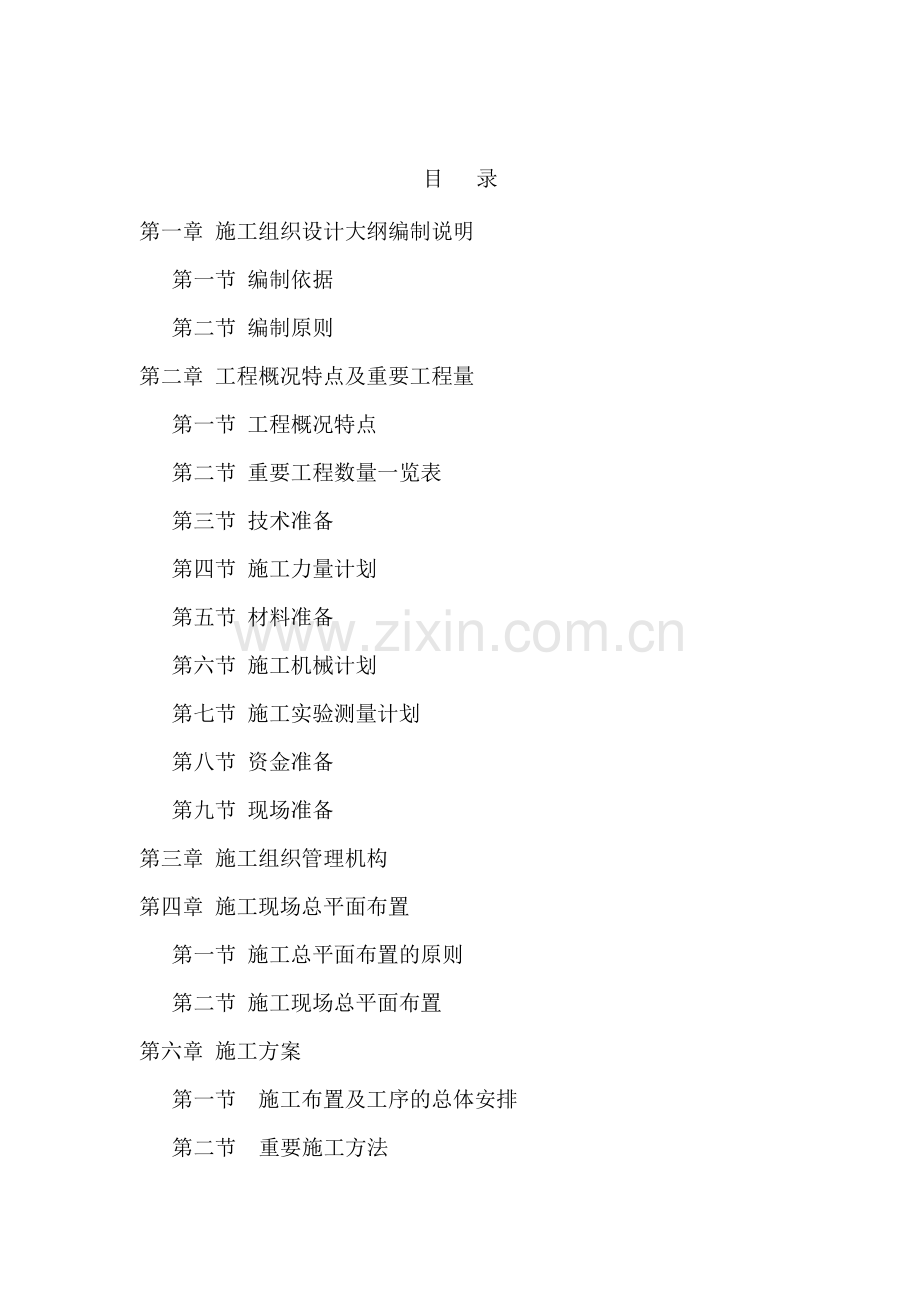

目 录
第一章 施工组织设计大纲编制说明
第一节 编制依据
第二节 编制原则
第二章 工程概况特点及重要工程量
第一节 工程概况特点
第二节 重要工程数量一览表
第三节 技术准备
第四节 施工力量计划
第五节 材料准备
第六节 施工机械计划
第七节 施工实验测量计划
第八节 资金准备
第九节 现场准备
第三章 施工组织管理机构
第四章 施工现场总平面布置
第一节 施工总平面布置的原则
第二节 施工现场总平面布置
第六章 施工方案
第一节 施工布置及工序的总体安排
第二节 重要施工方法
一、测量工程
二、土石方工程
三、明挖管道沟渠施工
四、闭水实验
五、管沟回填
六、排水检查井砌筑
七、管道施工注意事项
八、施工过程中的基坑止水、导水及排水措施
九、承插管道施工
十一、道路恢复工程
第三节 本工程的施工难点
第四节 工程成本控制措施
第六章 工期及施工进度计划
第一节 工期规划及规定
第二节 施工布置及进度计划
第三节 保证工期的措施
第七章 安全施工措施
第八章 质量创优目的及保证措施
第一节 质量管理原则及质理保证体系
第二节 创优目的
第三节 质量验收
第四节 工程质量保证措施
第五节 公司质量体系要素描述

第一章 施工组织设计大纲编制说明
第一节 编制依据
一、咸宁市勘察建筑设计院七月份提供的《咸宁市咸宁大道污水管网改造工程施工图》。
二、根据中华人民共和国颁布的现行人行道改造有关规范及验收评估标准，即：
1、《城市道路路基施工及验收规范》（JJ44-91）；
2、《水泥砼路面施工及验收规范》（GBJ97-87）；
3、《给水排水构筑物施工及评估标准》（GB97-87）；
4、《砌体工程施工及验收规范》（GBJ50203-98）；
5、《市政排水管渠工程质量检查评估标准》（CJJ3-90）；
6、《市政道路工程质量检查评估标准》（CJJ1-90）；
7、《砌石工程施工及验收规范》（GBJ203-80）；
8、《砌筑工程质量检查评估标准》（GBJ301-81）；
9、《混凝土结构工程施工规范》（GB50204-92）。
第二节 编制原则
一、在仔细考察工程实地，认真研究招标文献和有关规定的基础上，充足考虑本标段的特点和场地、设备、人员及气候等实际情况，科学合理地组织施工。
二、严格遵照施工规范规定，进行施工管理和质量控制。建立健全质量保证体系，强化安全措施，使各项工作落到实处，为本标段施工的顺利、高效进行，发明良好的条件。
三、在施工组织机构建立上立足专业化，选配具有经验的管理人员和具有技术专长的人员组成强有力的施工组织机构，形成施工组织管理的核心层，全面负责施工进料、工程质量及人力、物力、财力的分派，施工进度以及安全保证等。直接对业主和监理工程师负责。
四、在机械及检测仪器配置方面立足高效的机械化作业及现代化的检测手段，为保证质量、保证为工程提供有力的物资保证。
五、在工期安排上，充足考虑各项工程的施工工期，立足于合理化，依据图纸及工程量清单的工程量，仔细分析、精心安排各项工程的施工顺序，绝对避免不合理的安排导致施工干扰及窝工现象。
六、在施工方案的制定、施工工艺的选择、施工技术等各方面立足规范化和标准化，优先选用科学、先进的施工方法，保证工程质量、保证工期。
七、在安全保证措施方面立足全面性、可靠性及可操作性、保证工程顺利完毕。
八、我们的目的是通过精心组织、精心施工，保优质、创信誉向业主和咸宁人民奉上精品工程。

第二章 工程概况特点及重要工程量
第一节 工程概况特点
一、管道布置
1、城区排水管道为d400~d1400，管道位于人行道附近，部份位于人行道下。
2、排水管为D400-D600采用砖砌检查井，井径Φ1000，见标集02S515/21。
3、排水管为D600-D800采用砖砌检查井，井径Φ1250，见标集02S515/25。
4、排水管为D800-D1000采用砖砌检查井，井径Φ1500，见标集02S515/28。
5、排水管为D1200以上采用砖砌检查井，井径Φ1500，见标集02S515/38。
6、溢流管埋设高度根据受纳水体水位现场定，参见标集02S515—39，井体深度另定。
二、管材的选用
1、设计排水管道WD1-WD22采用钢筋砼管，180°中粗砂基础，砼包封连接。
2、设计排水管道严禁含强酸强碱污水排入，生产含强酸强碱污水的公司必须解决达标后才干排放。
3、设计排水管道WG12-WG14采用钢筋混凝土管顶管法施工，参见标准图集04S516—15。
三、检查井
1、本工程所选用的排水检查井皆选用《国家建筑标准设计— —给水排水标准图集S5（二）》中的砖砌检查井。
2、检查井盖必须保持在一条直线上。
3、位于人行道下的检查井应采用Φ700重型井盖及井座，采用标准图集为97S501—1。
4、检查井、阀门井及路上溢流井井顶标高拟定如下：道路上井顶标高与现状地面标高相同，非路面上则应比周边现状地面标高高出0.2m。所有井盖均采用带锁井盖。
5、溢流井：设立原则除图中已表白的外，沿线接入管管径大于d600时须改作溢流井，设于河道边或河道内的溢流井，溢流口直接开向河道，不再另设溢流管；设在岸坡上或道路下的溢流井，溢流口侧须另设溢流排放管道，接向河中。
第二节 重要工程数量一览表
咸宁大道污水管网改造改造 表2.1

编号
名称
规格
单位
数量
材料
1
钢筋混凝土管（F管）
D1400
米
137
钢筋混凝管
2
钢筋混凝土管（Ⅱ管）
D400-D1400
米
4600
钢筋混凝管
3
砖砌污水检查井
DN100-1500
座
199
砖砌
4
砖砌圆形污水井
1500*1100
座
9
砖砌
5
矩型钢筋混凝土污水井

座
20
钢筋混凝土管

第三章 施工准备
第一节 施工准备工作内容
第三节 技术准备
为实现我们对业主的承诺，做好前期技术准备工作十分必要，并且只有做好前期各项技术准备工作，才干保证工程质量和工期，技术准备按下列几点进行：
1、图纸会审与深化施工组织设计：中标后，对施工图认真的组织图纸会审和设计交底，做好变更记录，并在此基础上做好施工组织设计的深化设计，编制各工序、工程的作业设计，并贯彻各专业工长和作业班组，并逐级交底，交底内容涉及本工程各工序之间的作业交底，安全、文明施工以周边环境的情况，分层分项交底，最后贯彻到责任工长和操作工人。
2、合现场编制实行性施工组织设计及分项工程施工方案、技术交底，完毕各类构筑物的模板设计及订购。同时对作业队人员进行技术交底，并配合监理提前作好单位工程、分部工程、分项工程的划分工作。
3、好各类原材料的试配、检查工作。
4、做好前期各类交底工程的同时，做好原始资料整理、归档。
第四节 施工力量计划
为保证工程实行，我公司将安排自有技术工人投入施工生产，机械手、测量工、实验员均持证上岗，钢筋工、木工砼工、砌石工重要由我公司固定劳务基地工人担任，少量辅助工种由本地劳动力补充。所有施工人员进场前进行操作工艺、质量标准、安全卫生、消防等项目的技术培训和交底。
第五节 材料准备
中标后，项目部在每道工序开工前三天提出分批量入场计划，以便业主或监理工程师有充足的时间进行材料的调入和入场的检查及自检。周转材料及其它材料按计划，陆续进场后，堆放在施工平面布置的指定位置。
第六节 施工机械计划
根据本工程的特点：工期紧、工作量大、工作任务大；施工重要期间在7月份至9月份，这个期间是咸宁地区梅雨季节，多雨。则依据施工需要，在施工现场配置精良的施工机构设备，并设立专门的修理班进行机构设备的维修和保养，安排专人进行现场机械的调度工作。
第七节 施工实验测量计划
咸宁市咸宁大道人行道改造工程为达成合格工程标准，施工过程中要进行各种材料工序测试及现场测量的工作，这两者都是用数据说话的，这两者是工程的眼睛。因此在现场配备精良的实验与测量设备，设立专人进行实验工作，配合业主及监理人员进行各种取样及抽检测试工作。
第八节 资金准备
我方在湖北省承建了多项大型工程和重点工程，具有良好的公司形象和信誉。为保证本标段工程的顺利进行，我方在前期将拿出足够的流动资金投入本工程，作为前期施工准备，涉及备料、人员以及设备的调遣、更新部分施工设备
第九节 现场准备
在全线路基附近规划位置内征用土地建立生产生活设施，修建各种临时设施，接通水、电、通信。施工现场进行地质调查，清理障碍物，保护周边永久设施。
第三章 施工组织管理机构
一、项目经理
1、项目经理是经理部的领导者和组织者，对保证工程质量、安全施工起决定性作用。
2、织对参与本项目施工的员工进行质量、安全意识教育。
二、项目副经理
协助项目经理工作，项目经理不在时主持全面工作。
三、项目技术负责人
1、在项目经理的领导下，对本项目质量管理和技术管理的工作进行组织和指导。组织贯彻执行国家和公司颁发的各项技术规范、质量管理制度等，并在施工中进行严格督促检查。
2、主持本项目的有关施工技术会议，对因施工方案和技术问题而发生的质量、安全事故应负重要责任。
3、主持本项目的施工组织设计的编制，重大项目和新技术、新工艺的技术交底以及重点工程控制网测量的复查和核算工作。
4、负责主持施工组织设计的技术交底会议和组织分部分项工程的技术交底工作。
四、施工负责人
负责对施工班组进行各个工序的具体技术交底，监督和指导工人的实际操作。及时掌握现场的第一手资料，解决各工点的人力、水电、机械、材料方面的需要。做好施工记录，发现异常情况及时提出解决措施或向上级领导报告。迅速贯彻项目部质检工程师和简历工程师的整改告知。根据施工组织设计监督、贯彻施工过程的文明施工措施和对周边环境保护的措施。
五、质检负责人
1、施工质量负有直接监督检查把关的责任，严格贯彻执行三级验收制度。
2、协助班组、工人搞好自检互检，经常分析工程质量状况，随时掌握班组和单项工程的质量动态。
3、收集整理各分项工程和各工种操作质量的原始记录，按规定向上级填报各种质量报表，建立质量档案。
4、负责指导和监督专业分承包商建立健全质量管理体系，负责对专业分承包商质量控制能力进行评价。
六、安全负责人
1、参与安全生产保主保证体系、专项安全技术方案、安全技术交底的制定。
2、负责施工人员的人身安全及防范工程事故的发生，为公众提供安全和方便。对不遵守安全施工规范的人员，无论身份地位，都有批评教育及给予处罚的权利。
3、有权对施工方案及各施工班组的施工安全问题提出质疑。在施工过程中能及时发现安全隐患，对整个施工过程的安全负责，具有一票否决权。
七、记录负责人
组织均衡连续施工，在保证工程质量和总工期的同时，力求以最低的成本取得最大的经济效益。强化计划管理，尽量减少外界因素对工程进度的影响。
八、材料负责人
根据工程特点、技术规定、进度计划，编制材料、设备、物资供应计划，具体负责组织材料、机械、设备、物质的采购、供应、存放和保管。
九、实验负责人
负责对现场各种施工材料进行抽检和送检，保证材料性能满足施工规范规定。收集和整理各种实验数据，为工程的验收和以后的评优工作提供科学的依据。
十、财务负责人
保障工程资金的使用及控制，做到专款专用，配合计划部办理工程进度款结算，各项工程费用支付，定期盘点帐务，提供资金使用帐目报告给相关部门，开源节流，使工程投入产出资金收支合理。
第四章 施工现场总平面布置
第一节 施工总平面布置的原则
1、本着有助于施工、方便生活、易于管理、安全可靠原则进行工程的施工总平面布置规划。
2、场地布置充足运用现场地形，合理安排场地，缩短运送距离。
3、坚持环境保护的原则。工程竣工后，立即移去、拆毁、消除和解决所有临时工程，把所有道路及由于修筑临时工程时占用的区域清理好。
第二节 施工现场总平面布置
一、施工用临时设立重要运用施工现场附近的原有建筑物，在原有建筑物的基础上进行功能方面的完善。避开道路和排水，可详见《施工现场总平面布置图》及《占地临时用地表》。
第五章 施工方案
第一节 施工布置及工序的总体安排
咸宁市咸宁大道人行道改造工程，施工条件复杂，牵涉工程类别广泛（涉及土石方工程、道路恢复工程、排水工程、顶管工程工作）工期紧、各工程类别、工序之间互相交叉影响，因此，施工过程中要统筹兼顾，精心组织，合理安排，拟采用平行施工和流水节拍施工相结合的施工方法。一期施工阶段重要集中于土方工程、排水工程、道路工程及顶管工程。同时，兼顾电力给水工程预埋安装部分。
施工总体安排：土方工程→排水工程→顶管工程→道路恢复工程。施工过程中，土方开挖后进行排水工程及顶管工程，最后进行道路恢复施工.将整个工程划分为八个施工段,即1300米左右为一个施工段，八个施工段、各工序之间按施工总体安排进行平行流水施工作业。
第二节 重要施工方法
一、 测量工程
1、控制点检测与横断面复核
1.1、控制点检测
控制点检测从业主接桩后, 在不通视控制点间适当加转点贯通全线控制点，然后对各控制点进行检测，导线检测采用《工程测量规范》技术标准所规定的二级导线标准，用全站仪检测。
复测成果，检测的角度、边长和高差分别与原有角值、原有边长、原有高差的差值，即检测结果，应提交监理工程师。
1.2、沟槽原地面中线左右各3m内横断面复核
根据现状地形及设计施工图进行全线纵横断面复核，起伏较大地段，应进行加密。横断面复核从已知高程控制点开始，每400米左右与另一已知水准点闭合。
2、渠施工测量
2.1征地红线复核
沟渠施工开挖前对设计图提供的征地界桩进行复核，按设计图纸提供的具体断面尺寸结合实地标高测设实际占地，并用白灰撒线标记，作为开挖沟渠边线的依据。征地局限性之处，上报驻地监理工程师。
2.2挖线放样
进行一次横断面测量，每20m一个断面，作为核算工程量及沟渠开挖的放样依据。
2.3设立度板及测设中线钉
管道施工中的测量工作重要是控制管道中线设计位置和管底设计高程。为此，需设立坡度板。坡度板跨槽设立，间隔一般为10-20m，编以板号。根据中线控制桩，用经纬仪把管道中心线投测到坡度板上，用小钉作标记，称作中线钉，以控制管道中心的平面位置。
3.1中线测设
挖好顶管工作坑，根据地面上标定的中线控制桩，用经纬仪将中线引测到坑底，在坑内标定出中线方向。在管内前端水平放置一把木尺，尺上有刻划并标明中心点，用经纬仪可以测出管道中心偏离中线方向的数值，依此在顶进中进行校正。假如使用激光准直经纬仪，则沿中线方向发射一束激光。激光是可见的，所以管道顶进中的校正更为方便。
3.2、高程测设
在工作坑内测设临时水准点，用水准仪测量管底前、后备点的高程，可以得到管底高程和坡度的校正数值。测量时，管内使用短水准标尺。假如将激光准直经纬仪安顿的视准轴倾斜坡度与管道设计中心线重合，则可以同时控制顶管作业中的方向和高程。
4、竣工测量
管道竣工测量涉及管道竣工平面图和管道竣工纵断面图的测绘。竣工平面图重要测绘管道的起点、转折点、终点、检查井及附属构筑物的平面位置和高程，测绘管道与附近重要地物(永久性房屋、道路、高压电线杆等)的位置关系。管道竣工纵断面图的测绘，要在回填土之前进行，用水准测量方法测定管顶的高程和检查井内管底的高程，距离用钢尺丈量。使用全站仪进行管道竣工测量将会提高效率。
5、资料的收集整理与存档
凡属观测成果，均要有书面计算记录及草图，每日做好测量日记。为保证工程竣工后资料及时归档，规定施工过程中按规范及时填写放线报验单和复核记录，并及时上报监理工程师，签批后立即归档备查，保证资料完整无缺。
6、工测量中的注意事项
6.1经常对线路中心桩、高程点进行检测，丢失后立即补测，重新作点。测量成果上报监理工程师，使用前需得到监理工程师的批复。
6.2测量不方便的地方，如深基础的基层施工，可用钢尺垂直传递在基层面上设水准点。
6.3放样执行放样、复核制度，各点位都通过放样和复核两次同样的放样方法校核，保证点位的对的性。
6.4工作中，注意保护仪器和保证人员安全。
二、 土石方工程
土方工程的施工顺序；测量放线→土方开挖→基础解决 → 土方回填→场地平整碾压。
1、土方开挖前认真作好测量放线工作，先拟定沟渠中线,根据图纸及现场实际放出开挖坡顶线和开挖高程，将测量结果上报监理部和业主单位审核，并同时做好记录，在工程结算、整理竣工资料中作为原始依据。
2、土方开挖时，采用纵向开挖，一次到位，超挖20～30cm采用同一土质回填，以保证土方回填的各项性能指标的一致。
3、开挖时制定土方调配方案考虑挖装机和运送机械和综合能力。
4、开挖过程中、充足考虑到是否有地下管线及构筑物，及时和有关单位联系采用保护措施。
5、机械开挖时应根据机械的性能,配备人力修整边坡。
6、回填时应在构筑物两侧同步进行对称分层夯填，回填材料可采用设计规范规定的透水性材料砂性土填筑。分层回填厚度控制在15cm以内。压实度均规定大于95%，对于大型机械作业不到或不便的地方，拟采用人工摊铺整平，手扶振动羊足碾薄层碾压。
7、采用人工配合推土机进行场地整形，压路机碾压时，先静压4～5遍,然后振动碾压，行驶速度不超过2km/h压实6～8遍，轮迹不超过0.5cm，碾压方向由两测向中间进行，每次轮迹重叠0.5～1m。碾压过程中，现场实验监控碾压质量，各项技术指标达成规定方可进行下道工序。
8、 地面横向坡度在1:10~1:5时,应先翻动松表土再进行填土，坡度陡于1:5时应作成台阶形，台阶顶面均向内倾斜。
9、 如填土将破坏原地面排水系统时，应在填土时作好新的排水系统。
10、当下层填土碾压结束后，在检测压实度达成标准后，方可进行上层土的填筑。
11、开挖的土方由监理和业主现场拟定用途。例如，是否可回填，余土外运由业主指定范围。
三、 明挖管道沟渠施工
1、重要工艺流程。
2、基坑开挖技术交底
现场施工员和现场质安员应向机械司机具体交底，交底内容一般涉及挖槽断面、堆土位置，现有地下构筑物情况及施工技术、安全规定等，并指定专人与司机配合，其配合人员应熟悉机械挖土有关操作规程。
3、基坑支护
明挖部分管道埋设深度在2.5～3.8米左右，采用密扣钢板桩支护；形式如下图：
顶管部分的基坑支护在顶管施工工艺中说明。
4、土方挖运
4.1、开挖方式的拟定：
本工程施工现场没有空地可以堆放余土，因此在基坑开挖时，采用直壁支撑，挖掘机侧向开行的挖土方式。即挖掘机向前进方向挖土，
4.2、开挖高度的拟定：
管沟开挖时，各级质安人员要加强巡视现场，密切注意周边土体的变化情况及管沟内也许出现的涌水、涌砂及坑底土体的隆起反弹，一旦发现问题，应立即停止开挖，并知会监理工程师协同解决。
基坑开挖后，应对基坑底部原状土进行检查，合格后才干进行基础的施工。如基底土质及地层情况与设计不符时，则应检查鉴定其地基允许承载力能否满足设计规定，当达不到设计规定期，须与设计人员洽商拟定解决方法。
5、基础解决
根据招标文献规定，本工程排水管道的地基承载力必须达成100Kpa，如开挖后不能满足设计规定，告知设计人员另行解决。
五、闭水实验
1、排水管道、检查井施工完毕，根据规定需做闭水实验。
2、闭水实验前应具有下列条件：
2.1、管道及检查井的外观质量及“测量”检查均已合格。
2.2、管道未回填土及沟槽内无积水。
2.3、所有预留管洞应封堵不得漏水。
2.4、管道两端的管堵应封堵严密、牢固，下游管堵设立放水管和闸门，管堵需经核算承压力，可用砖砌堵头。
2.5、现场水源应充足，不得影响其它用水。选好排放水的位置，不得影响附近的环境。
3、闭水实验宜选在两检查井之间，管道两端管堵如用砖砌时，必须养护3~4天达成一定的强度后，在向闭水段的检查井内注水。
对于钢筋砼管道闭水检查，具体规定按照《埋地钢筋砼排水管道工程技术规程》（ECES122：2023）中的有关内容，闭水时按照规范规定在管道内灌水24h后再进行检测。
4、闭水实验检查合格后可拆除封墙；
六、管沟回填
根据设计规定，管道安装完毕后，管坑两侧回填石屑或土，分层夯实，每层厚30cm左右
1、人工回填:保证管道在回填时不被损坏，使用人工在管道两侧回填中粗砂、石屑至管顶70cm，当人工回填至管顶70cm以后，才使用机械回填。
2、带水回填：沟槽回填顺序应按沟槽排水方向由高向低分层进行，回填时沟槽内无积水，不带水回填，不回填淤泥和有机物，回填中不得具有石块、砖及其他硬物质。
七、排水检查井砌筑
井身采用丁砖砌法，外缝用砖渣嵌平，平整大面向外。水平灰缝厚度和竖向灰缝宽度一般以10mm为宜，即不应小于8mm，也不应大于12mm。砌完一层后，再灌一次砂浆，使缝隙内砂浆饱满，然后再铺浆砌筑上一层砖，灰缝应平整，并不得有通缝。砌筑检查井要注意圆度，挂线校核内径、收口段每段检查有无偏移，天天砌筑高度不宜超过2m，在操作过程中，要认真进行自检，如出现有偏差，应随时纠正，避免返工。
检查井的施工质量标准应符合《市政排水管渠工程质量检查评估标准》( CJJ3-90)中的规定。
八、管道施工注意事项
1、基坑开挖应严格控制基槽底部高程，不得超挖及扰动原状土，超挖部分应用中粗砂填实。
2、基础落在淤泥和淤泥质粘土层上的部分，本设计采用将淤泥部分清淤换填毛石然后用碎石填实再填200mm厚中粗砂至设计标高。
3、施工同时尽量不要安排在雨季施工，施工前应做好施工组织设计，施工时做好排降水工作，以保证基础在无水的环境下施工。
4、施工过程中为避免管材需小段切断的情况，可将井位做微调。
5、施工中应加强基底验槽工作，经相关人员验槽合格后方可进行下道工序。
6、施工前应查明地下原有隐蔽物，在施工中应采用切实可行的保护措施，保证现有管线安全。
7、污水管道安装完毕需进行闭水实验，合格后方可回填土。
8、沟槽回填时，槽内应无积水，不得回填淤泥、腐质土、有机物和大块的块状物。管道两侧应相应回填，薄层轻夯，分层厚度不大于30厘米，管顶覆土70公分范围内，不得用重型机械压实。回填土密实度规定：按GB50268—97执行。
9、管道安装就位后，应继续做好基槽排水工作，严防发生浮管事故。
九、施工过程中的基坑止水、导水及排水措施
在施工期间，为了保证各管段在无水状态下施工，并保证既有排水系统的通畅，针对本工程埋地管道段，特制定如下止水、导水及排水措施：
1、槽内排水：管漕内侧设20*20cm排水沟及集水井，用3~5cm碎石填充，以抽水泵在集水井抽水，保证管漕不受水浸。
2、坑壁止水：采用密扣钢板桩支护及止水。
十、承插管道施工
　　1、沟槽开挖:钢筋砼管。
　　2、管道铺设
　　管道铺设前，应认真核对施工图、复测管道中线及槽底标高，检查沟槽边坡是否稳定。并经设计、监理、建设单位等有关人员验收合格后方可进行管道施工。
　　3、管基施工
　　管基采用30CM厚混凝土垫层，施工前先对沟槽槽底宽度、中线偏移、标高进行检查，符合规范规定即可进行管基施工。
　　4、安管
　　本标段采用带管座的钢筋混凝土Ⅲ级管。管道采用机械吊装，人工配合方法。下管前应对沟槽、管基、进行质量检查，对有缺陷的部位应先行解决后才可下管；管材发现裂缝、接口掉角等缺陷的不得使用。
5、管道接口
　　管道接口采用内嵌胶圈柔性接口。安装前应清除承口内的油污及杂物，然后将检查合格的橡胶圈套入管道插口槽内，胶圈规定平顺、无扭曲，以保证管道接口紧固密封。
十二、道路恢复工程
1、施工准备
路面稳定层施工完毕并经检查合格后我司拟立即进行砼路面的施工，在施工前，用切割机将路面沿基坑边线纵向切割成直线，以保证板块的直顺度，并将损坏严重的板块挖除。根据招标文献的规定，我公司拟采用商品砼。
2、重要施工工艺
3、测量放样
依据建立的控制网，在路基两旁每百米测设临时水准点和控制点。
3.1混凝土的振捣
3.1.1平板振捣器振捣:砼的振捣，对每一位置的连续时间，应以混合料停止下沉，不再冒气泡浮出原浆为准。
3.2混凝土养生、拆模
3.3混凝土面层的切缝、灌缝
3.3.1混凝土切缝采用切缝机切割的方法施工；混凝土切缝时间的掌握，昼夜平均气温在20度以上时，切缝时间应在混凝土成活后1-1.5天进行。切缝前应按设计在混凝土板块上划出切缝线，切缝深度、宽度满足设计规定。切缝机的防护装置应安装牢固，防止混凝土碎片飞溅伤人。切缝时锯片高速旋转产生高温，必须用胶管几个角度输水，边切边冷却，否则锯片磨损严重。
3.3.2混凝土灌缝前先应仔细清理缝内遗留的石、灰浆、尘土、锯末等杂物并保持缝内干爽，然后将现场加热调制的沥青脂用长嘴漏斗插入缝内，缓慢灌入。
3.3.3泥混凝土路面质量规定与允许偏差应满足《水泥混凝土路面施工及验收规范》（GBJ97-87）。
第三节 本工程的施工难点
一、管线探测
由于本工程各施工地段位于市区，施工现场也许埋设有较多的地下管线，在管沟开挖前，必须弄清与施工相关的地下情况，根据图纸及有关资料的提供，采用检测仪检测结合现场开挖基坑的方法，查明其情况。所施工程与已建管道构筑物衔接，则必须在挖管沟前对其平面位置和高程进行校对，必要时开挖核算；若施工地段的地下情况与施工图及有关资料提供的情况不符合时应及时告知监理工程师予以解决。探槽开挖之前及时告知监理工程，事后做好计量确认的工作。
二、道路开挖
砼路面、沥青路面及建构筑物的拆除重要采用重型夯击机进行打凿，然后采用挖掘机挖除，局部采用冲击钻打凿。建筑垃圾集中堆放，统一晚上运走。运土杂料的汽车进出场应严格按市城管办的有关规定办理手续，对出场车辆一律冲洗清理车轮车身。施工时注意防噪、降尘措施。
三、管道与检查井的接口解决
检查井与截污管的连接采用中介层作法，即在管材与检查井壁相接部分的外表层预先用聚氯乙烯粘接剂、粗沙做成中介层，然后用水泥砂浆砌入检查井的井壁内。
第四节 工程成本控制措施
一、认真作好施工前的准备工作，精心安排施工，干净利落地完毕工程的各项工序，合理安排布置人工、材料、机械等施工要素。
二、加强施工任务单和限额领料单的管理和核对，以保证施工任务单和限额领料单相符，为成本控制提供真实可靠的数据。
三、施工任务单和限额领料单的结算资料与施工预算进行核对，计算分部分项工程的成本差异，分析差异产生的因素，并采用有效的纠偏措施。
四、作好月度成本原始资料的收集和整理，对的计算月度成本，分析月度预算成本与实际成本的差异。采用有效措施进行纠偏。
第六章 工期及施工进度计划
第一节 工期规划及规定
按工程的工程量，拟定本工程的总工期为150天，施工必须按计划进行，不得擅自延长工期，同时应以大局为重，协调好与业主及本地政府、居民之间的关系，保证交通道路的畅通。
一、强化履约意识，抓紧进场施工准备
按业主投标文献的强制性规定及投标承诺组织人员、机械设备及实验检测设备迅速组织进场，满足项目资源配置规定。尽快作好施工前技术准备工作，涉及控制点复测、图纸会审及设计交底、施组编制、小型构造物的变更调查、项目实验室临时资质的申报、配合比的出具等，积极配合业主、监理及有关单位工作，保证工程规模、连续开工。
二、加大施工协调力度，保证工程顺利进行
三、加强质量管理，保障施工进度
四、创建顺畅的沟通、反馈渠道，加强文献管理
五、加强安全、文明施工管理，为项目的正常进行发明良好的内、外部环境安全、文明施工管理是项目管理素质的最佳体现，加强了安全、文明施工管理可以使工程有序运转，避免意外事故的发生，同时也可以促进与地方政府、群众的关系，保证施工生产的环境，促进施工进度。
第二节 施工布置及进度计划
本工程工作时间较紧，施工环境复杂，施工中根据本工程的具体情况，编制施工进度计划。
第三节 保证工期的措施

一、合理安排施工，避免工作面的互相影响和机械材料的二次转运。
二、机械设备配置合理，并做好机械设备的保养工作，机械设备维修应快速、及时，并准备备用机械以便随时替代。
三、劳动力组织合理到位，各工种人员后备充足。
四、保证工程需要，作好各种材料（涉及周材）的供应和储备，运送及时，堆放合理，不能影响工程施工。
第七章 安全施工措施：
1、安全施工保证措施
（1成立安保领导小组，建立健全各施工班组安全生产责任制，责任贯彻到人。
经济承包有明确的安全指标和涉及奖惩办法在内的保证措施。项目部、各班组之间签订安全生产协议。项目部民工作业队之间签订劳务协议的同时签订安全生产协议。
（2对进场施工管理人员、机械驾驶员、民工施工队工人，进场前进行安全知识培训、安全技术教育。提高安全意识，做到“安全第一、防止为主”。
（3分部分项进行工程安全技术交底，严格执行安全技术操作规程，严禁违章指挥，违章作业。
（4特种作业人员持证上岗，所有施工技术人员特殊工种、工人一律持证上岗。特种作业人员必须经培训考核合格后持证上岗，操作必须按期复验，不得超期使用，名册齐全。
（5加强安全标志、标语和其它交通管理设立的设立明显醒目，以保证过往车辆及行人安全。深沟槽作业使用带电设备，严格按规定配戴安全劳保用品。
（6严格执行安全检查制度。有时间、有规定、明确重点部位，安检有记录、发现问题隐患应及时整改，做到定人、定期、定措施。
（7管道坑槽施工安全措施
a、坑槽开挖必须按设计宽度、坡度，坡度放线开挖。如采用机械开挖。
b、一方面在开挖前应探明地下各类管线和构筑物情况，以免挖断高压供电电缆、天然气等导致安全事故。
c、机械作业必须设专人负责指挥。
d、机械作业手不得无证上岗。
e、不得酒后或疲劳驾驶机械（施工现场使用机械，均应注意以上几种情况）。
（8人工开挖坑槽：超过2m以下，必须戴安全帽，不准在深沟槽中休息，不准赤足或穿拖鞋。对使用的工具、材料等只许传递，不许抛掷。上下坑槽要用梯子，梯子应安放稳固，不许攀登支撑。
（9坑槽边堆土，按规范规定放在距沟槽边最小不得小于0.8m外的位置以减少土方压力避免沟槽塌方。
（10槽开挖成型后，进行其它工序前，应将坑槽四周用钢管、铁皮瓦或土方维护起来，应同时悬挂红灯警示，两侧用土围档，以防人员掉入坑槽、雨水流入坑槽等。
（11施工用电安全措施。
（12一切电器线路的安装和拆除均应符合用电安全规定规定，应有审核合格电工上岗证的电工操作，电工昼夜轮班24小时在岗。
（13使用带电设备如电夯、振动棒、搅拌机等，必须佩戴绝缘胶鞋、手套等安保用品。
（14电器设备和装置的金属部分，必须采用保护性接地接零措施，并安装触电保护器。
（15搅拌机必须搭设防雨操作棚，机体安装坚实平稳。各类离合器、制动器、钢丝绳、防护罩必须安全可靠有效。
（16本工程安全工作的薄弱环节及防止措施。
(17防止措施
A、采用就近接出电源的原则，避免过快车道，在人行道地面铺设应采用埋管方式，并恢复地面，避免电缆管绊人，慢车道采用架空时，电线、电缆不能低于4米高度且线杆安放位置应在路边，树旁，不能妨碍行人、车辆通行。
第八章 质量创优目的及保证措施
第一节 质量管理原则及质量保证体系
一、质理管理原则
我公司已通过ISO9001：2023国际质量认证体系，为实现本标段的质量目的，按照GB/T19001－2023质量保证体系的规定，建立健全质量保证体系。坚持以“精心施工、质量第一；重协议；创品牌、科学管理、以人为本。“质量方针为指导。
二、质量保证体系
1、质量管理宗旨：通过制度和规章的建立，加强管理，发明咸宁市淦河综合治理工程（永安系统）优质工程；
2、质量保证体系：本项目实行“政府监督、业主监控、社会监理、施工自检”的多级质量保证体系；
第二节 创优目的
保证所有工程达成国家和建设部现行的工程质量验收合格率达成100％。贯彻百年大计，质量第一”的方针，以高起点、高标准、高水平、高速度的“四高”主导思想和精密组织、精心作业、精湛工艺、精细管理的“四精”措施组织施工，主体与附属工程做到内实外美。
第三节 质量验收
　　1、交验工程必须具有自检、复检、专检手续，完整的施工交接记录，标高、坡度复核记录及其他各种测试记录等。
　　2、如发现受检资料不符合规定，必须补全改正，否则不予验收。
　　3、土质路床经压实后，不得有松散、软弹、翻浆及表面不平整现象。各类沟槽的回填土不得含污泥、腐植土及其它有害物质。
4、竣工后，根据设计文献、验收规范，向监理及业主提交竣工验收报告，并提交完整的竣工资料。
第四节 工程质量保证措施
一、工序质量的保证
1、该工程的质量控制，以工序质量控制为基础和核心，每道工序都必须实行三检制，逐级报检、逐级签字。每一级检查合格签字后方可报上一级质检部门检查，最后经监理工程师检查并签证后，再进行下道工序的施工，质检过程不得越级报检。
2、对工序质量控制重要涉及两个方而的监控：对工序活动条件的监控和工序活动效果的监控。
第五节 公司质量体系要素描述
一、协议管理
1、经营办公室负责组织协议评审并填写《协议评审表》，各项目经理部对协议具体实行。
2、若协议有变更，应适宜调整质量计划，报技术质检科审核、生产办公室审批后实行。
二、文献和资料的管理
施工过程中所使用的设计文献、技术资料、规范、标准、依据性文献执行《文献和资料控制程序》，由资料员列出目录并保管，填写收发文记录。
三、采购
各项目部在施工过程中，材料、设备的采购、使用和劳务采购分别依据公司合格分供方名册采购。
四、顾客提供产品控制
项目部应分别对顾客提供的产品进行分类、标记、贮存和维护，一经出现不合格产品或丢失、损坏、变质应立即上报材料科并做好记录。
七、检查和实验
1、项目经理部对物质产品进行验证，对需进行复检和实验的物质产品要抽样送实验室进行检查和实验，并保存检查和实验报告
2、施工过程中，每道工序竣工后，由各项目经理部自检合格后，质检组或专门技术质检科复检，监理工程师批检合格后，方可转入下道工序施工。若协议有规定期，应有监理人员或建设单位签字。
3、单位工程竣工后，由各项目经理部自检后报技术质检科复检。
各项目经理部对其检测设备按《检查、测量和实验设备控制程序》规定进行检测，并作标记和记录，检测设备符合适宜环境条件规定。
八、不合格品由项目经理部负责进行标记、隔离，由技术质检科会同生产办公室、材料管理科、设备管理科进行评审，由项目经理部返修，技术质检科及时验证，作出记录。
九、纠正和防止措施
1、纠正措施：各项目经理部组织人员对与产品和过程有关的不合格产生因素进行调查，并记录调查结果，针对具体因素由技术质检科采用必要的纠正措施，并对实行效果进行认定和验证，填写验证记录，以防止其再次发生。对质量体系运营中产生的不合
