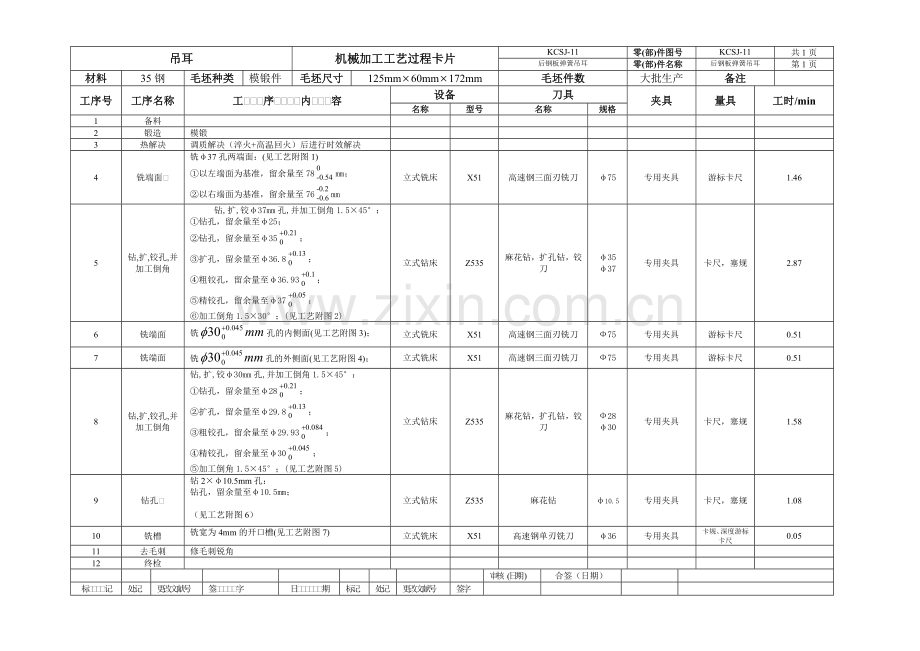

吊耳机械加工工艺过程卡片KCSJ-11零(部)件图号KCSJ-11共1页后钢板弹簧吊耳零(部)件名称后钢板弹簧吊耳第1页材料35钢毛坯种类模锻件毛坯尺寸125mm60mm172mm毛坯件数大批生产备注工序号工序名称工 序 内 容设备刀具夹具量具工时/min名称型号名称规格1备料2锻造模锻3热解决调质解决（淬火+高温回火）后进行时效解决4铣端面 铣37孔两端面：(见工艺附图1)以左端面为基准，留余量至78mm；以右端面为基准，留余量至76mm立式铣床X51高速钢三面刃铣刀75专用夹具游标卡尺1.465钻,扩,铰孔,并加工倒角钻,扩,铰37mm孔,并加工倒角1.545：钻孔，留余量至25；钻孔，留余量至35；扩孔，留余量至36.8；粗铰孔，留余量至36.93；精铰孔，留余量至37；加工倒角1.530；(见工艺附图2)立式钻床Z535麻花钻，扩孔钻，铰刀3537专用夹具卡尺，塞规2.876铣端面铣孔的内侧面(见工艺附图3)；立式铣床X51高速钢三面刃铣刀75专用夹具游标卡尺0.517铣端面铣孔的外侧面(见工艺附图4)；立式铣床X51高速钢三面刃铣刀75专用夹具游标卡尺0.518钻,扩,铰孔,并加工倒角钻,扩,铰30mm孔,并加工倒角1.545：钻孔，留余量至28；扩孔，留余量至29.8；粗铰孔，留余量至29.93；精铰孔，留余量至30；加工倒角1.545；(见工艺附图5)立式钻床Z535麻花钻，扩孔钻，铰刀2830专用夹具卡尺，塞规1.589钻孔 钻210.5mm孔：钻孔，留余量至10.5mm；（见工艺附图6）立式钻床Z535麻花钻10.5专用夹具卡尺，塞规1.0810铣槽铣宽为4mm的开口槽(见工艺附图7)立式铣床X51高速钢单刃铣刀36专用夹具卡规、深度游标卡尺0.0511去毛刺修毛刺锐角12终检审核 (日期 )合签（日期）标 记处记更改文献号签 字日 期标记处记更改文献号签字机械制造工艺学课程设计说明书设计题目 设计“后钢板弹簧吊耳”零件的机械加工工艺规程及工艺装备（年产量为10000件） 设 计 者:指导老师:2023年3月8日机械制造工艺学课程设计任务书题目：设计“后钢板弹簧吊耳”零件的机械加工工艺规程及工艺装备（年产量为100000件）内容：1、零件图 1张 2、毛坯图 1张 3、机械加工工艺过程综合卡 1张 4、机械结构装配图 1张 5、结构设计零件图 1张 6、课程设计说明书 1份 班 级: 学 生: 指 导 老 师:目 录设计任务书序言 4一.零件的分析二. 工艺规程设计（一）拟定毛坯的制造形式 4（二）基面的选择 5（三）制订工艺路线 5（四）机械加工余量、工序尺寸及毛坯尺寸的拟定 7（五）拟定切削用量及基本工时 8三.夹具设计（一）问题的提出 13（二）卡具设计 13四.参考文献 14 序言 机械制造工艺学课程设计是我们学完了大学的所有基础课、技术基础课以及大部分专业课之后进行的。这是我们在进行毕业设计之前对所学各课程的一次进一步的综合性的总复习，也是一次理论联系实际的训练，因此， 它在我们四年的大学生活中占有重要的地位。 就我个人而言，我希望能通过这次的课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为此后参与祖国的四化建设打下一个良好的基础。 由于能力所限，设计尚有许多局限性之处，恳请各位老师给与指教。一、零件分析（一）、零件的作用：题目给出的零件是CA10B解放牌汽车后钢板弹簧吊耳。后钢板弹簧吊耳的重要作用是载重后，使钢板可以得到延伸，伸展，能有正常的缓冲作用。因此汽车后钢板弹簧吊耳零件的加工质量会影响汽车的工作精度、使用性能和寿命。汽车后钢板弹簧吊耳重要作用是减震功能、阻尼缓冲部分功能、导向功能。（二）、零件的工艺分析：后钢板弹簧吊耳共有两组加工表面，它们之间有一定的位置规定。现分析如下：以60mm两外圆端面为重要加工表面的加工面。这一组加工表面涉及：60mm两外圆端面的铣削，加工的孔，其中60mm两外圆端面表面粗糙度规定为Ra6.3um，的孔表面粗糙度规定为Ra1.6um。以孔为重要加工表面的加工面。这一组加工表面涉及：2个的孔，2个10.5mm的孔、2个孔的内外两侧面的铣削，宽度为4mm的开口槽的铣削，2个在同一中心线上数值为0.01的同轴度规定。其中2个的孔表面粗糙度规定为Ra1.6um，2个10.5mm的孔表面粗糙度规定为Ra12.5um，2个孔的内侧面表面粗糙度规定为Ra12.5um，2个孔的外侧面表面粗糙度规定为Ra50um，宽度为4mm的开口槽的表面粗糙度规定为Ra50um。二、 工艺规程设计（一）拟定毛坯的制造方法，初步拟定毛坯形状：该零件是CA6140车床上的拨叉，按照指导老师的规定，年生产大纲10万件，属于大量生产。零件材料为35钢，考虑到该零件在汽车中的受力并保证零件的工作可靠性，零件为中批生产，因此，毛坯可采用模锻成型。毛坯图如下：（二） 、基面的选择 定位基准的选择是工艺规程设计中的重要工作之一，定位基准选择得对的与合理，可以使加工质量得到保证，生产率得以提高，否则，加工工艺过程中会问题百出，更有甚者，还会导致零件大批报废，使生产无法正常进行。1、粗基准的选择：在零件加工过程的第一道工序，定位基准必然是毛坯表面，即粗基准。选择粗基准时应当从以下几个方面考虑：选择规定加工余量小而均匀的重要表面为粗基准，以保证该表面有足够而均匀的加工余量。某些表面不需加工，则应选择其中与加工表面有互相位置精度规定的表面为粗基准。选择平整、光滑、有足够大面积的表面为粗基准，以保证安全、可靠、误差小。粗基准在一般情况下只允许在第一道工序中使用一次，尽量避免反复使用。综合上述，则对本零件，我们以30mm孔一侧端面为粗基准，以消除，三个自由度，然后加一个辅助支承。2、精基准的选择：根据基准重合和互为基准原则，选用设计基准作为精基准,当设计基准与工序基准不重合时，应当进行尺寸换算。（三）制定工艺路线制定工艺路线的出发点，应当是使零件的加工精度（尺寸精度、形状精度、位置精度）和表面质量等技术规定能得到合理的保证。在生产大纲已经拟定为中批量生产的条件下，可以考虑采用通用机床配以专用夹具并尽量使工序集中来提高生产率。除此以外，还应当考虑经济效果，以便使生产成本尽量下降。1、工艺路线方案一：工序 粗铣大孔的两圆端面，以两端面互为粗基准，以及52加工圆外轮廓为定位基准。选用卧式升降台铣床加专用夹具工序 钻、扩、精扩孔，以52不加工圆外轮廓为基准,对大孔进行的倒角工序 铣二孔内端面，以大孔左端面及大孔的中心轴为定位基准。使用立式升降台加专用夹具的铣床工序 铣二孔外端面，以大孔左端面及大孔的中心轴为定位基准。工序 钻、扩、精扩二孔，以大孔及二孔不加工圆外轮廓为定位基准。使用立式升降台加专用夹具的机床。对外端倒角。工序 钻、扩两10.5的孔。工序 铣二孔开缝，以大孔及二孔不加工圆外轮廓为定位基准。工序 终检。2、工艺路线方案二：工序 铣二孔内端面，以两内端面互为粗基准，以及52加工圆外轮廓为定位基准。使用立式升降台加专用夹具的铣床。工序 铣二孔外端面，以两外端面互为粗基准，以及52加工圆外轮廓为定位基准。使用立式升降台加专用夹具的铣床。工序 钻、扩两10.5的孔。工序 钻、精扩二孔，以大孔及二孔不加工圆外轮廓为定位基准。使用立式升降台加专用夹具的机床。工序 对外端倒角工序 锯二孔开缝，以大孔及二孔不加工圆外轮廓为定位基准工序 粗铣大孔的两圆端面，以两端面互为粗基准，以及52加工圆外轮廓为定位基准。选用卧式升降台铣床加专用夹具工序 钻、扩、精扩孔，以52不加工圆外轮廓为基准工序 磨孔的两个端面，以孔定位，并互为基准，保证尺寸，采用磨床及专用夹具工序 对大孔进行的倒角工序 终检3、工艺方案的比较与分析：上述两工艺方案的特点在于：方案一是先加工60mm两外圆端面，然后在以此为基面加工孔，在加工10.5孔，孔，最后加工孔的内外侧端面以及宽度为4mm的开口槽铣。方案二则相反，先加工孔的内外侧端面，然后以此为基面加工10.5孔，和孔以及宽度为4mm的开口槽，最后加工60mm两外圆端面，孔。通过以上的两工艺路线的优、缺陷分析比较可见，先加工60mm两外圆端面，在后续加工过程中位置度较易保证，并且定位及装夹都较方便，但方案一中先加工10.5孔，孔，再加工孔的内外侧面，不符合先面后孔的加工原则，加工余量更大，所用加工时间更多，这样加工路线就不合理，同理，宽度为4的开口槽应放在最后一个工序加工。因此，整合两种方案，我们最终拟定加工工艺路线如下：工序 粗铣大孔的两圆端面，以两端面互为粗基准，以及52加工圆外轮廓为定位基准。选用卧式升降台铣床加专用夹具工序 钻、扩、精扩孔，以52不加工圆外轮廓为基准，对大孔进行的倒角工序 半精铣二孔内端面，以大孔左端面及大孔的中心轴为定位基准。使用立式升降台加专用夹具的铣床。工序 铣二孔外端面，以大孔左端面及大孔的中心轴为定位基准。工序 钻、精扩二孔，以大孔及二孔不加工圆外轮廓为定位基准。使用Z35钻床加专用夹具，对外端倒角。工序 钻两10.5的孔。工序 铣二孔开缝，以大孔及二孔不加工圆外轮廓为定位基准工序 终检以上工艺过程详见附表1“机械加工工艺过程综合卡片”（四） 、拟定机械加工余量、工序尺寸及毛坯尺寸的拟定 “后钢板弹簧吊耳”零件材料为35钢，毛坯重量约为2.6Kg，生产类型为中批生产，采用锻造模锻毛坯。 根据上述原始资料及加工工艺，分别拟定各加工表面的饿机械加工余量工序尺寸及毛坯尺寸如下：1、 铣大孔的两端面考虑其加工表面粗糙度规定为，可以先粗铣，再精铣，参照工艺手册，取加工精度F2 ,由锻件复杂系数为S3,锻件重2.6KG, 拟定锻件偏差为 mm。两孔外侧单边加工余量为Z=2mm。 粗铣 2Z=4.0mm精铣 2Z=1.0mm 2、加工孔其表面粗糙度规定较高为，由锻件复杂系数为S1,锻件材质系数取M1根据工艺手册表9-21，拟定工序尺寸及余量为：钻孔：钻扩： 扩孔： 2Z=1.7铰孔： 2Z=0.23、铣孔的内侧面考虑其表面粗糙度规定为，只规定粗加工，根据机械加工工艺手册表2.3-5，取2Z=3已能满足规定。4、铣孔的外侧面考虑其表面粗糙度规定为，只规定粗加工，取加工精度F2，锻件材质系数取M1, 复杂系数为S3, 拟定锻件偏差为mm。根据工艺手册表2.3-5，取2Z=3已能满足规定。5、加工孔 其表面粗糙度规定较高为，毛坯为实心，参照机械加工工艺手册，拟定工序尺寸为 Z=2.0mm。由锻件复杂系数为S1,锻件材质系数取M1, 毛坯尺寸根据机械加工工艺手册加工余量分别为： 钻孔：28mm 铰孔：30mm 2Z=2mm6、加工孔其表面粗糙度规定较高为，毛坯为实心，不出孔 ，为自由工差。根据工艺手册加工余量分别为： 钻孔：10.5mm 2Z=10.5mm7、铣宽度为4的开口槽考虑其表面粗糙度规定为，只规定粗加工，根据工艺手册表2.348，取2Z=2已能满足规定。由于本设计规定的零件为大批生产，可采用调整法加工，因此在计算最大、最小加工余量时，可按调整法加工方式予以拟定。 （五） 、拟定切削用量及基本工时工序I：铣削60mm端面。1、加工条件工件材料：35刚正火，模锻。加工规定：粗铣60mm端面，粗糙度Ra=6.3m.机床：X51立式铣床。刀具：硬质合金端铣刀YG6，铣刀直径d0=80mm，齿数z=102、计算切削用量粗铣60mm端面1）毛坯的长度方向的单边加工余量为2mm，由于7的拔模斜度，毛坯的长度方向单边最大加工余量Zmax=7mm。为了满足尺寸精度，先分别铣去两个端面5mm的加工余量，后再铣一次，以保证76mm，即共加工三次。长度加工公差为IT12级。2）、每齿进给量fz，根据切削用量简明手册（第三版）（以下简称简明手册）表3.5，机床功率为510kw时，fz=0.140.24mm/z，现取fz=0.14mm/z。3）、计算铣削速度：根据简明手册表3.16 当d0=80mm，z=10，铣削深度ap7.5mm时，可选vt=87m/min，nt=345r/min，vft=386mm/min各修正系数为：kmv=kmn=kmvf=1.26 kBv=kan=kav=1故 vc=vtkv=871.261m/min=109.6m/min n=ntkn=3451.261r/min=435r/min vf=vftkvt=3861.261=486mm/min根据X51铣床说明，选择 nc=380r/min vfc=480mm/min因此 实际切削速度和每齿进给量为vc=d0nc/1000=3.1480380m/min=95m/minfzc=vfc/ncz=480/(38010)mm/z=0.13mm/z4）、检查机床功率根据简明手册表3.24 当每齿进给量fzc=0.13mm/z，每分进给量为vfc=480mm/min，铣削深度为5mm时，功率为3.8kw，而机床X51的功率是4.5kw，所以机床可以正常工作。5）、铣削工时铣削长度l=60mm刀具切入长度l1=30mm刀具切出长度l2=3mm走刀次数：1，故t=(l+l1+l2)/vfc=(60+30+3)/480min=0.2min以上是铣一个端面的机动时间，故本工序的机动工时为 t1=3t=30.2min=0.6min工序II：钻、扩、铰37mm孔，倒角1.530机床：立式钻床Z550刀具：麻花钻、扩孔钻、铰刀1、钻20mm孔进给量：f=0.390.43mm/r（见简化手册表2.7）由工艺手册表4.2-16的机床说明，取f=0.4mm/r根据简明手册表2.19，可查出这时的轴向力为6500N，而机床允许的最大轴向力是24525N，故f=0.4mm/r可用。切削速度：v=17m/min（见简明手册表2.13和表2.14，按5类加工性考虑） 则主轴转速： n=(1000v)/(d0)=270r/min 根据Z550说明书，选择n=250r/min检查机床功率根据简明手册表2.22，当n=250r/min，v=17m/min，f=0.4mm/r时，所需功率为1.3kw，而机床功率为7kw，故机床可正常工作。计算工时t=L/(nf)（其中L=l+y+, l=76mm,根据简明手册表2.29 y+=10mm）故t=(76+10)/(2500.4)min=0.86min2、钻孔35mm 根据有关资料介绍，扩钻时，其进给量与切削速度与钻同样尺寸的实心孔时的进给量与切削速度之间的关系为： f=(1.21.8)f钻 v=()v钻 而f钻=0.600.70mm/r（见简明手册表2.7）现取f钻=0.6mm/rv钻=14m/min（见简明手册表2.13） 令 f=1.5f钻=0.9mm/r，根据机床说明，恰有f=0.9mm/r可选 v=0.4v钻=5.6m/min 所以，主轴转速为： n=(1000v)/(d0)=(10005.6)/(35)r/min=51r/min 按机床说明选： n=47r/min 所以实际切削速度为： v=(3547)/1000m/min=5.2m/min 计算工时： t=L/(nf)(其中L=l+ y+，l=76mm, 根据简明手册表2.29 y+=15mm) 所以 t=(76+15)/(470.9)min=2.15min3、扩36.75mm孔1）进给量 根据简明手册表2.10，进给量为： f=0.91.1mm/r，又根据机床说明，选 f=0.9mm/r2)切削速度根据有关资料，拟定为 v=0.4v钻其中v钻=12m/min（见简明手册表2.13），故 v=0.4v钻=0.412m/min=4.8m/min 所以主轴转速为 n=(10004.8)/(36.75)r/min=42r/min 按机床说明，取n=47r/min所以实际切削速度为v=(36.7547)/1000m/min=5.4m/min 3)计算工时 刀具切入长度l1=3mm，切出长度l2=1.5mm 所以 t=(76+3+1.5)/(470.9)min=1.9min4铰37mm孔1）进给量 根据简明手册表2.11 为f=1.32.8mm/r 又根据机床说明，拟定为 f=1.8mm/r2)切削速度根据简明手册表2.24 v=57m/min,现取v=6m/min则主轴转速为 n=(1000v)/(d0)=(10006)/(3.143)r/min=52r/min由机床说明，拟定为 n=47r/min所以实际切削速度为 v=(3747)/1000=5.5m/min4)计算工时 t=L/(nf)（其中L=l+ y+，l=76mm，根据简明手册表2.29 y+=15mm） 所以 t=(76+15)/(471.8)min=1.08min5)倒角1.530使用150锪钻，钻速n=185r/min，手动进给。工序： 粗铣二孔内端面1）、加工条件：工件材料，35钢正火，模锻有外皮。工件尺寸：加工约为R24圆大小的平面，加工余量约为3mm.刀具：标准直柄立铣刀，Z=6，用乳化液作为切削液。机床：X52K 立式铣床2）、计算切削用量已知毛坯长度方向加工余量为3mm，考虑5的模锻拔模斜度，则毛坯长度方向的加工余量为Z=3.5mm，故分二次加工，ap=2mm计。进给量f，根据切削用量简明手册表3.4，当刀杆18mm X 25mm，ap3mm，工件直径为24mm时，f=0.080.05mm/r，取f=0.08mm/r计算切削速度，根据切削用量简明手册表3.27，切削速度的公式为（取寿命T=60min）。Vc=cvdoqvkv/Tmapfaeuvzpv ,由于毛坯为锻件，所以修正系数为kv=0.8，cv=21.5，qv=0.45，xv=0.1，yv=0.5，uv=0.5，pv=0.1，m=0.33，所以vc= 21.5X18X0.45X0.8 / 600.33X2X0.08X24X0.5X0.1X0.5X60.1=30 m/min 取v=30，do=18代入以下公式得机床主轴转速n： n=1000r/𝝅do=1000X30 / 3.14X18=530r/min根据机械制造工艺简介手册表4.236，取n=600r/min实际切削速度v：v=𝝅don/1000=3.14X18X600/1000=33.9m/min工作台每分进给量fm： fm=fznw=0.08X6X600=288mm/min被切削层长度: l=24mm刀具切入长度： l1=9mm刀具切出长度： l2=2mm本工序要走刀两次，所以机动时间： t1=(l+l1+l2)X2/fm=(24+9+2)X2/288=0.24min 本工序加工两个端面，故加工工时为：t=2t1=0.48min 工序： 以互为基准的方式加工30孔的两个外端面 由于两外端面的特性性质和上一工序内端面的性质基本一致，故切削用量和加工工时是同样的。 取，（1）切削深度ap=2mm，进给量f=0.08mm/z （2）切削速度：v=33.9m/min （3）机动时间：0.48min工序：钻、扩 二孔钻孔25mm，机床Z35钻床拟定进给量f：根据切削用量简明手册表2.7，当钢的b800mpa，do=25mm时，f=0.390.47mm/r。由于本零件在加工25mm孔时属于低刚度零件，进给量应乘以系数0.75，则 F=（0.390.47）X0.75=0.290.35（mm/r）根据X52K立式铣床说明书，取f=0.35mm/r。切削速度：根据切削用量简明手册表2.13及2.14，查得切削速度v=22m/min。所以：ns=1000X22 / X25=280r/min, 根据机械制造工艺手册表4.212，机床最接近的转速为265r/min，则实际切削速度为：v=𝝅dwnw/1000=20.8m/min切削工时： l=22mm，l1=10mm，l2=3mm则机动加工工时为t1=（l+l1+l2）/fn=0.32min由于零件有两个孔，并且中间有较大一段空行程，取空行程用的时间为手动加速，t2=0.5min本工步总时间是：t=2t1+t2=1.14,min扩钻29mm孔运用29mm的钻头对25mm的孔进行扩钻。根据有关规定，扩钻的切削用量可以根据钻孔的切削用量选取 F=（1.21.8）f钻=（1.21.8）X0.35=0.420.63mm/r取f=0.63mm/r V=（1/21/3）X24.7=12.358.1m/min则机床的主轴转速： n=1000v/𝝅X29=13588.9r/min根据机械制造工艺手册表4.212，在这区域的机床转速为n=132r/min，则实际切削速度为： v=𝝅dwn/1000=12m/min加工工时：被切削长度： l=22，l1=10，l2=3t1=（l+l1+l2）/fn=0.42min 本工步加工工时：t=2t1+t2=0.84+0.5=1.34min精扩孔是满足尺寸精度规定有：f=（0.91.2）X0.7=0.630.84mm/r，取f=0.72mm/r切削速度：n=68r/min, 则v=8.26m/min加工工时：l=22mm, l1=10mm, l2=3mm t1=(22+10+3)/fn=0.71min本工步的总工时为：t=2t1+t2=1.42+0.5=1.92min4、倒角1X45双面 采用90惚钻。 为缩短辅助时间，取倒角是的主轴转速与扩孔时相同： n=68r/min手动进给。工序VI 钻二孔10.5，采用Z35钻床 为提高生产效率，采用10.5的钻头一次加工完毕。 进给量：由切削用量简明手册.表2.7得，在直径为10.5的进给量为 f=0.250.31mm/r取 f=0.31mm/r,由切削手册表2.13查得，切削速度为：v=17m/min 机床主轴转速： n=1000v/𝝅d=515.4r/min由机械制造工艺手册表4.212有，最接近的转速为n=530r/min则，实际切削速度为：v=17.5m/min再由其中的表6.25有，l=24mm,l1=5mm, l2=3mm,则加工工时：t1=(l+l1+l2)/nf=0.19min本工序有两个孔要加工，所以有： t=2t1=0.38min工序VII 铣双耳开缝 为了简化整个零件的加工设备，本工序选用和上面工序相同的机床，X52k铣床刀具：60的锯片铣刀，细齿，z=48，厚度l=4mm进给量：由切削用量简明手册表3.4查得，当直径为60mm时，进给量f=0.020.01mm/z取f=0.02mm/z.切削速度：参照机械制造工艺手册取 v=235m/min则机床主轴转速：n=1000X235/(3.14X 60)=1247r/min由切削用量简明手册有，最近为n=1180r/min，则实际切削速度为： v=𝝅x60X1180/1000=222m/min机动工时 l=14mm ，l1=3mm ，l2=2mm t1=(l+l1+l2)/nf=0.8min本工序总加工时间：t=2t1=1.6min三、夹具设计 为了提高劳动生产率，保证加工质量，减少劳动强度，需要设计专用夹具。通过与指导老师协商，决定设计第I道工序铣削60mm端面。本夹具将用于X51立式铣床，刀具为硬质合金端铣刀YG6（一）提出问题本夹具用来铣削60mm端面加工本道工序时，该平面表面粗糙度没有过高的精度规定，但2面距离有较高的尺寸精度。因此，在本道工序加工时，重要考虑如何保证两平面的定位，如何减少劳动强度、提高劳动生产率。（二）夹具设计1、定位基准的饿选择由零件图可知，以52mm的外圆柱和37mm孔的一个端面为定位基准，采用V形块来做定位，平面支架辅助支承，同时为了缩短本工序的辅助时间，应设计一个可以快速更换工件的夹紧装置，采用气动夹紧。2、切削力和夹紧力的计算刀具：硬质合金端铣刀YG6，80mm，z=20 （见切学手册表3.28）其中：=245,=3.1mm，=0.15，=0.14mm,=0.35,=40mm(在加工表面测量的近似值)=0.2,=80mm，=0.2,=0,=20所以 (N)由于就一把刀铣削，=1270（N）水平分力：=1.1=1397(N)垂直分力：=0.3=381(N)在计算切削力时，必须把安全系数考虑在内。安全系数K=。其中：为基本安全系数1.5； 为加工性质系数1.1； 为刀具钝化系数1.1； 为断续切削系数1.1;所以 (N）选用气缸-斜楔夹紧机构，楔角，其结构形式选用IV型，则扩力比i=3.42。为克服水平切削力，实际夹紧力N应为 所以 其中及为夹具定位面及加紧面上的摩擦系数，=0.25。则 （N）气缸选用。当压缩空气单位压力p=0.5MPa时，气缸推力为3900N。由于已知斜楔机构的扩力比i=3.42，故由气缸产生的实际夹紧力为 此时已大于所需的5578N的夹紧力，故本夹具可安全工作。3、定位误差分析 定位元件尺寸及公差的拟定。夹具的重要定位元件为端面的另一面，该圆柱面是直接锻导致，它的平面度会影响到的尺寸规定，但影响的作用很小，在规定范围内。定位元件尺寸及公差的拟定。夹具的辅助定位元件为的外圆柱，该圆柱是直接锻导致，他的圆柱度会直接影响到端面的直径大小。但该圆面的面积尺寸没有公差规定，所以影响很小。4.夹具设计及操作的简要说明 如前所述，在设计夹具时，应当注意提高劳动生产率，为此，应一方面着眼于机动夹紧装置以减少更换工件的辅助时间。由于这是提高劳动生产率的重要途径。本道工序的铣床就选择了气动加紧方式。本工序由于是粗加工，切削力较大，为了夹紧工件，势必要增大气缸直径，而这样将是整个夹具过于庞大，因此应一方面设法减少切削力。并且本夹具总体结构设计比较简朴、紧凑。四、 参考文献机械制造工艺设计简明手册.切削用量简明手册切削手册夹具工程师手册刘文剑编，黑龙江科学技术出版社机械制造技术基础.曾志新编，武汉理工大学出版社后钢板弹簧吊耳机械加工工序卡片新乡学院机电工程学院工序名称粗铣孔外圆端面工序号10机械加工工艺过程综合卡片工序1安装（工位）1零件名称后钢板弹簧吊耳生产类型大批量零件重量4kg同时加工件数1材料毛坯牌号硬度型式重量35钢149187HBS模锻造2.6kg设备夹具辅助工具名称型号专用夹具立式铣床X51工步工步内容工艺装备主轴转速切削速度进给量切削深度进给次数基本工时1以孔左端面为基准，粗铣右端面端铣刀21041.50.48210.922以孔右端面为基准，粗铣左端面端铣刀21041.50.48210.92指导老师第 页共 10 页新乡学院机电工程学院工序名称钻-扩-铰孔工序号20机械加工工艺过程综合卡片工序2安装（工位）零件名称后钢板弹簧吊耳生产类型大批量零件重量2.6kg同时加工件数1材料毛坯牌号硬度型式重量35钢149187HBS模锻造4kg设备夹具辅助工具名称型号专用夹具立式铣床X51工步工步内容工艺装备主轴转速切削速度进给量切削深度进给次数基本工时1钻孔麻花钻23325.60.41.250.942扩孔扩孔钻49056.60.81.750.213粗铰孔铰刀59068.51.50.150.114精铰孔铰刀59068.51.50.150.115倒角锪钻（以孔两外圆端面定位）指导老师第 页共 10 页新乡学院机电工程学院工序名称粗铣孔内侧面工序号30机械加工工艺过程综合卡片工序3安装（工位）零件名称后钢板弹簧吊耳生产类型大批量零件重量2.6kg同时加工件数1材料毛坯牌号硬度型式重量35钢149187HBS模锻造4kg设备夹具辅助工具名称型号专用夹具立式铣床X51工步工步内容工艺装备主轴转速切削速度进给量切削深度进给次数基本工时1粗铣孔左内侧面端铣刀38059.70.48210.512粗铣孔右内侧面端铣刀38059.70.48210.51（以孔
