大通镇河道清淤工程施工组织设计.doc

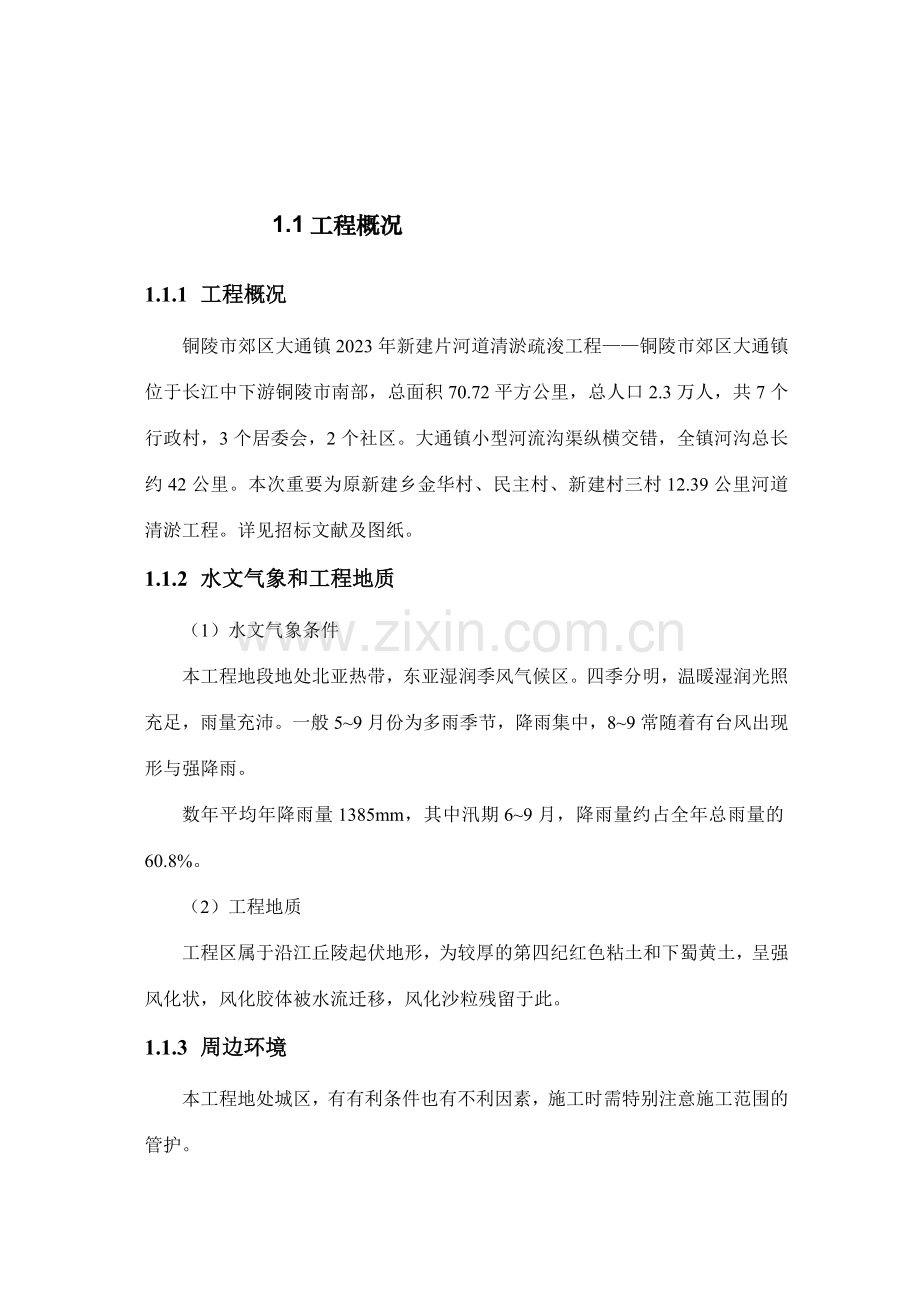

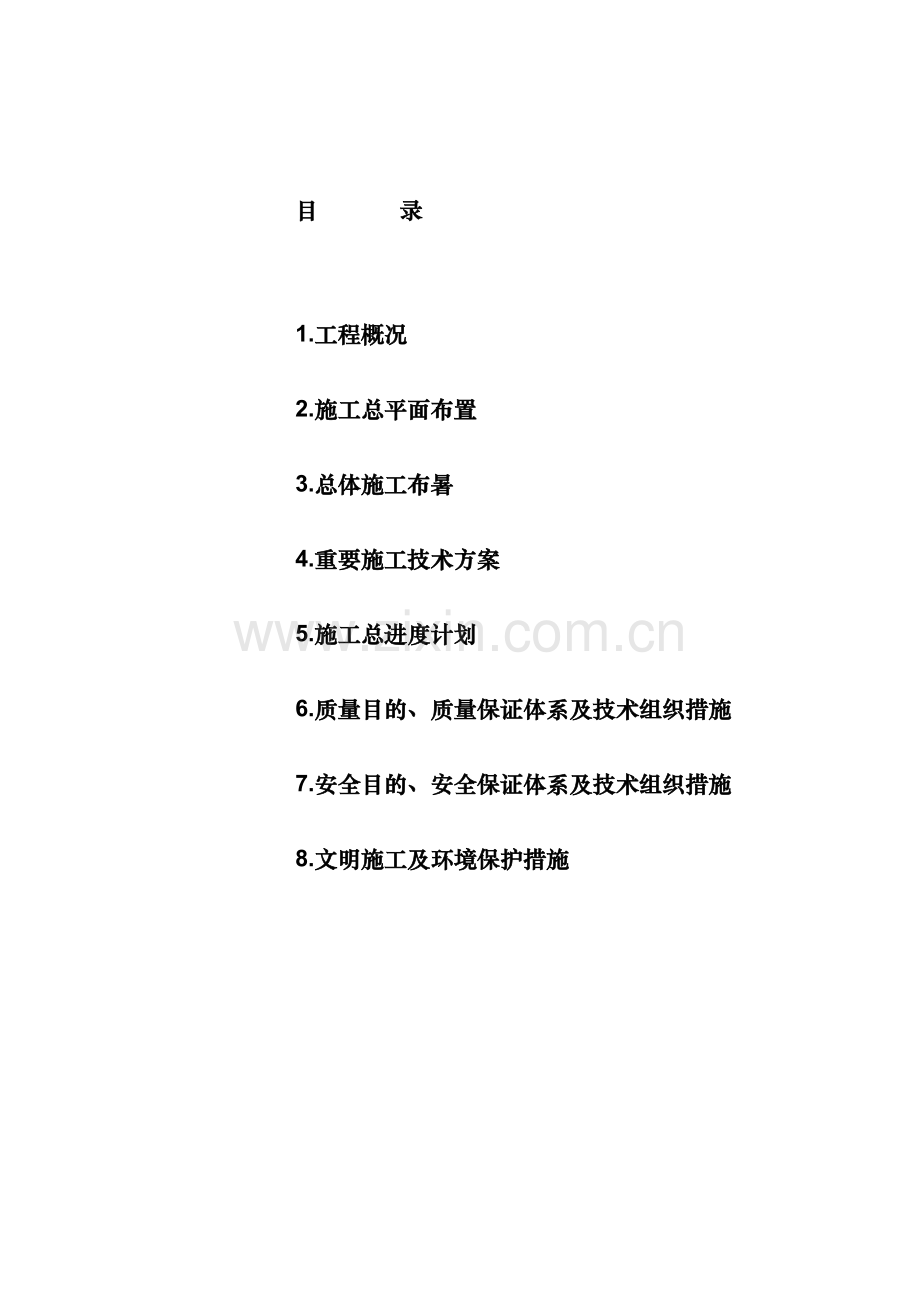

目 录1.工程概况2.施工总平面布置3.总体施工布暑4.重要施工技术方案5.施工总进度计划6.质量目的、质量保证体系及技术组织措施7.安全目的、安全保证体系及技术组织措施8.文明施工及环境保护措施1.1工程概况1.1.1 工程概况铜陵市郊区大通镇2023年新建片河道清淤疏浚工程铜陵市郊区大通镇位于长江中下游铜陵市南部，总面积70.72平方公里，总人口2.3万人，共7个行政村，3个居委会，2个社区。大通镇小型河流沟渠纵横交错，全镇河沟总长约42公里。本次重要为原新建乡金华村、民主村、新建村三村12.39公里河道清淤工程。详见招标文献及图纸。1.1.2 水文气象和工程地质（1）水文气象条件本工程地段地处北亚热带，东亚湿润季风气候区。四季分明，温暖湿润光照充足，雨量充沛。一般59月份为多雨季节，降雨集中，89常随着有台风出现形与强降雨。数年平均年降雨量1385mm，其中汛期69月，降雨量约占全年总雨量的60.8%。（2）工程地质工程区属于沿江丘陵起伏地形，为较厚的第四纪红色粘土和下蜀黄土，呈强风化状，风化胶体被水流迁移，风化沙粒残留于此。1.1.3 周边环境本工程地处城区，有有利条件也有不利因素，施工时需特别注意施工范围的管护。1.1.4 对外交通条件本工程地处铜陵市南部城区，重要通过沿新路和村村通公里之施工现场，可以满足施工材料、机械设备的进退场需要。施工水、电施工用电由我方负责用电申请、增容、设备安装，另需配备发电机以保证电源局限性或停电期间必要的用电负荷需要。生活用水：施工生活用水接用城市管网自来水至工地。生产用水：水力冲挖施工用水就近使用长江淡水，部分使用循环水。1.1.5 工程项目和工程内容12390米河道疏浚，即招标图纸范围。本项目重要工程量有：建筑垃圾清理、垃圾、清淤等。1.1.6 施工工期及质量等级（1）本项工程2023年2月1日前完毕主体工程。根据本工程的情况，我公司计划于2023年11月1日开工，2023年3月10日完毕，总工期为130天。（2）本项工程的质量等级规定为 合格 等级。施工总平面布置1.1.7 施工总平面布置原则施工场地布置原则上按业主指示、施工区域或征地范围进行布置。在具体布置中、根据工程特点和施工地段的地形、地质条件及现场实际条件，避开河道及两岸的设施，合理布局，力求紧凑、经济实用、方便管理，保证各施工时段内的施工在不破坏河道和两岸既有设施的前提下均能正常有序和安全高效地进行。同时，对施工区及周边环境进行有效的保护。详见施工总平面布置图。1.1.8 水电及通讯系统（1）、施工供水本工程清淤采用水力将淤泥冲挖成泥浆，由泥浆泵抽吸集中后经高压浆泵加压泵送至滩面。因此施工过程中用水量较大，考虑到该过程用水对水质规定不大，我方将运用高压泵抽取水补水进行先期冲挖施工，并开挖1m0.8m排水沟将集泥池泌水回流运用。这样回流运用结合高压泵补水，工程所需的施工用水就能保证。具体施工供水方案见施工总平面布置图。生活区内用水可自来水公司协调，直接从城区给水管网接入，安装水表。（3）、施工供电本着就近配送、安全用电的原则进行协调接入以供施工及生活用电，根据本工程的现场勘察，在河道南岸有高压线路，我们将向供电部门申请，拟在CS25处架设临时变压器，并配置相应的接入配电和功率补偿设施。功率需求估算：本工程泥浆冲挖设备运营共4台套，每套需动力37KW（含取水）；高压泥浆泵1套，动力为450KW；施工照明用电共12套，每套用电为1KW；施工排水共6套，每套动力为7.5KW；项目部生活用电为20KW。总用电功率需求为：675KW。另配250KW柴油发电机组1台，作为备用电源。（4）、通讯系统项目经理部安装一台程控电话机，作为对外联络通讯工具。项目经理、项目副经理、项目技术负责及质检负责等重要管理人员均配备手机，方便联络。此外配备4台对讲机，便于指挥调度和管线检查联系。1.1.9 场内施工道路由于冲挖泥浆由管路进行运送，冲挖机组自重较小，故对场内运送道路规定不高。材料设备等的大型运送车辆可经通往江南桥的沥青公路运至江南桥，冲挖机组则可由此驳运就位。建筑垃圾通过河岸两侧堤顶道路经江南桥公路弃运。1.1.10 其它临建系统布置（1）、停车场考虑到施工过程中仅需停留挖掘机、自卸汽车。在清淤施工时运用河道两侧的岸坡灵活布置3处。每处约200 m2，合计约600m2。（2）、集浆池围筑集浆池是为了将泥浆泵收集抽送来的泥浆进行集中和通过泌水提高泥浆浓度以提高后续高压浆泵的输送功效。拟将集浆池建在河岸底部，不占用堤顶道路，保证交通安全畅通。工程将开挖回流明沟和垄沟出来的粘土装袋填筑围堰形成集泥池，如局限性部分可购进部分黄粘土。集浆池位置如施工总平面布置图所示。（3）仓库1）、物资库、工具库和综合仓库等重要布置生活区附近，采用彩钢瓦钢管结构，面积240m2。2）、油库：属危险品仓库，由供货部门直接供货到现场。3）、机修间：可在工具库附近搭建，采用彩钢瓦钢管结构，面积60m2。（4）配电房配电房采用砖砌简易房，搭建面积为15 m2。（5）生活设施生活设施可布置在业主指定的临设场地，经场地平整后布置职工宿舍、办公室、食堂等设施采用活动式组合房：a 、办公室本工程办公人员按总人数的20%计算，每个办公人员占用面积10 m 2 计算，计6人 ，占地面积60 m2 。b、职工宿舍按场内职工人数计算，每个职工3.5m 2 ，计90人 ，占地面积315m 2 。c、职工食堂按每个职工1 m 2 计算，计90人，占地面积90m 2 。d 、厕所厕所现场搭建，占地面积30m 2，并派专人进行维护和清洁。具体见附表及施工总平面布置图。以上临建设施见下表：临建系统房建及占地面积表名 称房建面积占地面积备注一、停车场600二、仓库240300彩色钢瓦钢管三、油库00四、机修间6090彩色钢瓦钢管五、配电房1520砖砌六、生活设施办公室6080活动式组合房职工宿舍315350活动式组合房食堂90100活动式组合房厕所3040活动式组合房七、其他棚建100150合计9101730总体施工布暑1.1.11 本工程的特点、难点及应对措施（一）、本工程特点及难点1）清淤量较大，本工程设计清淤总量为4.5 万m3，工期紧，并且在施工期跨年度；2）由于是在城区进行河道清淤，应防止二次污染环境。3）外排输泥管铺设困难：本工程陆上输泥管线长约2700m，输泥管道沿线交通不便，管道布设困难大，并且管道必须穿越引航道口，引航道河口宽约300m，这一区域有水上交通、渔业规定，不能采用浮管过河，陆上输泥管有部分在滩地，对管道铺设也带来一定的困难。4）建筑垃圾沿清淤河道两侧散落布置，河堤高差大，给垃圾装运带来一定的困难。5）建筑垃圾现场没有堆弃场地，只能外运。因此，对文明施工、安全施工提出了更高的规定。6）施工电源远，需架设一定长度的输电线路。7）弃泥区紧临长江堤岸，应做好泥库围堰的防护，同时应加强对长江堤防的检查与维护。（二）、施工方案的编造原则以清淤施工为主线，尽量避免交叉作业，尽量减少清淤区周边、输排区沿线居民生产、生活的影响；控制疏挖对周边水域的二次污染；搞好施工人员的劳动保护，防止施工人员发生疫情。（三）、应对措施根据本工程的特点与招标设计规定，对照有关施工规范，结合本单位自有施工机械设备和历年来类似工程的施工实践经验，经分析，研究拟定本工程的总体施工方法为：以清淤施工为主线贯穿施工的全过程。清淤与建筑垃圾清运工程采用平行流水施工作业。清淤调配轻便、灵活、易组装的NL12520 型水力冲挖机组4 套和250ZM-85A型接力泵1台进场施工，同时开辟三个建筑垃圾清理作业点。所清运的建筑垃圾运到市城东垃圾场。施工顺序，先进行建筑筑垃圾清运，同时，场外输浆管线的铺设以及必要的临建设施建设同时实行，当垃圾清理一段后就可进行清淤。这样可提前设备组装时间，开工后20天就可出土，有助于工期的提前。河道清淤其机泵与管线都布设在河道区域内，不会产生二次污染，对周边居民生产、生活基本没有影响。外排加压接力泵和外排输浆管线按施工总平面布置图规划位置布设，基本避开了居民密切区与工矿企事业所在地。对穿越引航道部分的输泥管采用潜管过河，潜管长约300m。外排输浆管采用钢质管，不会产生跑、冒、漏、滴，对输送区沿线不会产生二次污染。对沿线居民的行走基本没影响。弃泥库围堰按6.4.8规定构筑，并做好江堤的维护与检查。淤泥浆进入弃泥围堰后经多次往返迂回，其流径大大增长，流速大幅减小，并在下游设沉淀池，其尾水能满足设计排放规定。建筑垃圾采用挖掘机收集成堆，倒运至河岸坡，用设有封盖的自卸汽车运至垃圾场，不会形成二次污染。1.1.12 施工区域划分1.1.13 总施工工艺流程根据本工程设计规定、有关的工程施工规范与我单位历年来类似工程的施工实践经验现制定本工程的施工工艺流程如下：总施工工艺流程图1.1.14 施工组织机构本公司数年来一直经营水利工程施工为主，十分重视在水利行业的信誉，并积极推广和使用新技术，效果显著。我们在认真研究了本项工程施工内容后，制定了本标施工组织设计，若中标，我公司将按业主的开工时间规定，调集我公司精干力量和充足的设备，迅速进场。为全面完毕承诺的工期和质量标准，继续发扬我公司敢打硬仗的拼搏精神，精心组织，科学调度，全面协调组织施工，保证本标工程按期优质完毕。1、以项目经理为总指挥，负责与业主、设计、监理及地方政府的协调，是工程施工的总调度，对该工程的质量、工期、安全、文明施工负总责，并对施工成本进行有效的控制，按“项目法施工”的规定进行管理。项目经理将充足发挥和运用他的“职、权、利”，组织实行“保证体系”是所有的承诺，通过他的得力指挥和项目部各部门及全体员工的精心作业、科学管理、规范化施工、文明施工等将准时交给业主一个外表美观、质量优良、专家肯定、百姓放心的优良工程。2、项目副经理、技术负责人服从项目经理的指挥，努力做好本职工作，向项目经理献计献策，解决施工中出现的各种问题及技术难点，认真贯彻各项责任制度。技术负责人必须严格按业主在文献中规定的技术规范和其他有关的标准、规范、规程制订和实行施工计划和施工工艺，把好质量、技术、安全和文明施工的关口。3、项目部各部门，在项目副经理和技术负责人的直接领导下，开展工作，以施工作业计划为目的，以法规、规程、条例、责任制为标准，互相协作，互相监督，承上启下，细化项目经理下达的施工指标，充足调动员工的积极性和刨造性，为基层施工班组排忧解难，并严格把好各自的质量关，把质量放在第一位，凡与质量发生矛盾的，一切服从质量规定，以各环节各工序的质量优良来保证实现最终质量合格。4、各个施工班组和全体施工人员，是完毕项目经理部各项指标的直接负责人和执行者，是工程施工的一线战斗员，他们的素质直接影响到工程的质量、进度、安全和文明施工，项目经理将按工程各阶段施工劳动力的需要量，把技术过硬、作风优良的员工调到本工程现场，组成一个能打硬仗的施工队伍。施工人员在努力完毕本职工作的同时，必须积极响应项目经理部发出的对工程质量、进度、安全、文明施工有利的各项活动。5、组织机构框图如下所示施工组织机构图 重要施工技术方案1.1.15 测量放样 测量放样依据A、业主提供的城建坐标及水准点；B、业主提供的施工图及说明；C、有关工程测量的规范和标准。 测量人员组织测量放样控制是贯穿工程施工过程的十分关键的工作,为此成立专门的测量放样小组，由具有理论和实际施工经验的工程师负责，全面准确地对本工程各部位进行水平位置和高程控制并提供各阶段所需的测量资料。测量人员配置如下：测量工程师 1 人测量技工 2 人其别人员 3 人 测量仪器设备配置测量仪器如下表仪器名称型号数量备注全站仪TC170013mm1pmm经纬仪J212”自动安平水准仪DS331mm长钢卷尺50m2测量控制放样A、平面控制测量在业主提供的在控制测量资料基础上，我们根据需要进行基线控制点的加密。B、高程控制测量根据业主提供的高程控制点，将其用四等水准测量规定引测至大堤二端，达成闭合规定。 测量控制桩的保护施工测量人员把重要测量标志统一编号，绘制在施工总平面图上，并注明各有关互相间距离、角度关系及高程，以免发生差错。在施工期内为了防止测量标志位移，各重要测量标志应设有保护桩，并定期检测。 施工测量控制网的布设施工平面控制测量采用全站仪进行。采用全站仪进行施工控制测量不仅简便、速度快，并且能提高测量精度，减少误差，同时还能与微机联系进行内业计算和资料的储存、整理。高程控制网测量采用精密水准仪，二等水准测量的方法进行。施工控制测量的精度和技术规定：施工控制测量的精度和技术规定，严格执行GB50026-9“工程测量规范”的规定。精度规定如下：项目内容精度规定平面控制相对闭合差1/5000边长丈量相对误差1/10000测量中误差10方位角闭合差20n高程控制每公里高程误差6mm闭合差12Lmm其中：n测站数1）、L附合或闭合水准线路长的公里数或为两水准点间往（或返）测水准线路长的公里数。2）施工控制测量作业完毕后，进行平差计算及内业资料整理，将成果上报监理工程师复核与验收，验收审批后作为各项工程定点放样和高程测量的依据。3）施工测量控制点均用砼保护牢固，设立明显标志加以保护，防止受到损环。1.1.16 建筑垃圾清理外运由于河道边坡有杂树、树枝、生活垃圾众多，河底枯枝烂根很多，且部分河底及岸滩沉积厚度不等的瓦砾、建筑垃圾等，如直接进行水力冲挖则大大减少了冲挖的效率，并且容易损坏机械及输送泵。所以需在水力冲挖前对该部分面积进行清运。清理植物杂物采用人工检拾，归拢后集中解决，严禁擅自焚烧污染环境。清理瓦砾、建筑垃圾等杂物采用1m3、加宽履带的挖掘机收集装车，自卸汽车外运，需清理的工程量为：24000+500029000m3，考虑到清基过程中需经常行驶就位，挖掘机的工作效率为正常挖土时的60，即现场的工作效率为：100米3/小时6060米3/小时。工程清基需挖掘机台班：2900060860.5个台班。考虑到工期紧张，计划在15天内完毕三区的垃圾清运，拟在每区布置一台挖掘机同时作业，最后在B区会合。采用二班制，每日工作时间为早7点至晚6点，合计计划使用31115862个台班，符合复核计算规定。自卸汽车运力复核，每台挖掘机配备10m3自卸汽车合计3台，渣土场在城东垃圾场，距工地距离为10公里，时速按35公里考虑。一个往返运送时间：10350.29小时，装车时间按6分钟，则完毕一趟需0.39小时。每辆自卸汽车每小时完毕10（10.39）25.6m3运送量，每台挖掘机需6025.62.3，取3，即每台挖掘机配备3辆自卸汽车就能满足运送规定，共需配备339辆自卸汽车。1.1.17 水力冲挖淤泥工作原理和设计日工作量在表面建筑垃圾清运完毕后即可对淤泥区进行分块分段用水力进行冲挖。（1）、水力冲挖淤泥工作原理水力冲挖的施工原理是模拟自然界水流冲刷原理，借水力作用来进行挖土、输土、填土，即水流经高压泵产生压力，通过水枪喷出一股密实的高速水柱，切割、粉碎土体，使之湿化、崩解，形成泥浆和泥块的混合，再由立式泥浆泵及其输泥管吸送。 1.1.18 机组配备计算、配置及储备（1）水力冲挖及场内泥浆输送本工程的水力冲挖采用江苏泰兴产水力挖塘机组进行，该机组重要由三部分组成：立式泥浆输泥系统，涉及立式泥浆泵、浮体、场内输泥硬管和橡胶管；清水冲泥系统，涉及清水泵、输水管、冲水枪；配电箱系统，涉及配电箱、防水电缆等。机组使用的泥浆泵拟选用NL125-20.0，其技术性能如下：型号流量（m 3/h）扬程（m）效率（%）清淤能力（m3 /h）配套功率（kw）NL125-20.020020674022为使冲挖顺利，水枪出口保持较高水头，高压清水泵型号选用扬程较高的3BP-40，其技术性能如下：型号流 量（m3 /h）扬 程（m）效 率（%）转 速（r/min）配套功率（kw）3BP-57504058290015冲挖初期直接用高压清水泵从夹江中抽取水，接送高压水枪进行冲挖。高压水枪冲挖下来的泥浆被固定在浮桶上的泥浆泵抽出，抽出的泥水混合物排放至河道岸坡边围堰筑成的集浆池内，并在该区进行初步泌水沉淀以提高泥浆浓度。清基时在河底的低洼开挖导流沟，以收集地下水、导流补充水及回流水。集浆池泌出后的水经排水沟排入导流渠，由高压清水泵直接抽取作为冲挖循环水使用，局限性水量由仍从夹江中抽水补充。由于水力冲挖机组的泥浆泵的最佳工作水深为1m，所以施工中必须严格控制冲挖区内水位高程，以满足泥浆泵的工作性能。水力冲挖采用24小时三班制作业，以保证工期（天天有效作业时间为18小时）。NL125-20.0泥浆泵需求台数：240018403.3， 取4台，储备2台，合计泥浆泵6台。高压清水泵及高压水枪：按每台NL125-20.0泥浆泵配备4台 3BP-57高压水泵冲挖，合计16台，储备4台，合计20台。每台高压水泵配备2支高压水枪，合计32840支。场内泥浆运送是指泥浆经泥浆泵由冲挖区管道输送至集浆池，该部分管道采用泥浆泵专用软管300加筋聚乙烯软管，合计约需3000m。（2）高压泥浆泵泥浆泵将泥浆收集、泵送至集浆池进行初步沉淀以提高泥浆浓度，以利于提高高压浆泵的加压和输送效率。高压泥浆泵的选型应结合日需工作量及泥浆泵的输送量进行考虑，既能满足工期规定，又能及时将泥浆抽出防止泥浆漫溢出集浆池。泥浆泵汇集流量：4200 m 3/h800 m 3/h。考虑高压泥浆泵的富余流量，选择一台我公司现有的250ZM-85A型高压泥浆泵，储备一台。该泵的技术性能参数如下表所示：型号扬程流量Q转速配用功率允许吸上高度m3/hL/S250ZM-85A80909301000258.3277.79804505.5片区机械分布考虑工程量在各区的分布，拟按下表分派施工机械：片区名称ABC备 注工程量分布约30%约30%约30%1、泥浆泵先2台在A区、B区和C区各1台。共4台施工2、高压水泵按每台泥浆泵配4台高压水泵进行配置共16台施工3、高压水枪按每台高压水泵配2支高压水枪进行配置共32支施工4、渣浆泵001共1台施工1.1.19 输送管道和输送路线（1）、场内泥浆运送场内泥浆运送是指泥浆经泥浆泵由冲挖区管道输送至集浆池，该部分管道采用泥浆泵专用8硬尼龙管；接头采用柔性法兰接头。合计约需3000m。（2）场外泥浆运送场外泥浆运送采用管道输送。场外输送管道采用壁厚4mm的300钢管输浆管，单节4米长带螺栓联接，并配备一些软管便于拐弯处的管道安装，根据泵的流量及泵出水口的扬程，250ZM-85A泵产生的最大压力为0.9MPA，300钢管的管道抗内压能力满足规定。输送路线为从C区的集浆池沿河道铺设至试办引河东端，向北潜管过引航道东河口至征润洲泥库。300钢管管线布置示意图 从施工现场的集浆池至征润洲泥库，300钢管输浆管铺设约2700m，而250ZM-85A型泥浆泵在允许抽吸高度内的输送运距为6000m，因此不需要半途加压。具体路线见施工总平面布置图（3）管道铺设泥浆泵输送管线走向拟沿河岸走向，拟尽量走陆地平坦地带。管道沿线适当整平，宽度为800mm的平台，将管道安放其上并加以固定，平台应尽量水平一致，变化顺畅。陆上输浆管线（岸管）铺设规定应按设计线路与铺设方法铺设，保持管线平坦，顺直，不拐死弯。输浆管底的基础、衬垫物、支架牢固。输浆管线的接头必须紧密、牢固，整个管线和接头不得漏泥、漏浆、漏水，发现泄漏，应及时修补或更换。输浆管拐弯按现场情况，选用定型钢管弯头或橡胶软管。使用过的输浆管线应通过检查，测量满足工程使用规定后才安装。按照设计的明铺、开挖埋管、破路埋管、非开挖铺管分段对照施工，并尽也许的倾听本地有关部门和居民的意见，搞好关系。排泥管口伸入围堰坡脚外不小于5m，高出堆置淤泥面0.50 m 以上。水下输浆管线（潜管）布设规定潜管线路选定后应即进行水深测量。水下管线宜采用胶管柔性连接，也可采用钢性连接。柔性连接时，管段在平坦地区一般由4-5 节钢管（24-30m）和1 节胶管组成，在地形变化比较大的地段，应增长1-2 节胶管。潜管上升段和下降段的坡度不宜太陡，其两端应设端点站，并在管路上配备充、排气阀和水闸阀等设备。潜管组装应选择在靠近沉放区、波浪和潮流较小的水域进行，可在岸边、码头边或在驳船上用吊机将输浆管组装成所需的长度，管口两端用盲板密封，使之直接浮在水上。组装好的管线应小心拖运。潜管下沉应选择在风浪较小、憩流时进行。当管线较长时，应配备2-3 条拖轮或锚艇进行拖带和协助管线定位。管线沉放宜采用一端灌水另一端放气的方法。沉放后，两端应下锚固定，并设警戒标志。潜管的出口与入口用胶管柔性连接。1.1.20 集浆池围堰填筑集泥池填筑位置拟将集泥池填筑于C区的西南角。集泥池填筑的容积V集泥池=（40%-60%）Q考虑施工区域也许有其它工程的需要，为避免污染环境，施工中我方将尽力保证工序流畅，以保证将集浆池的需要容积降至最低。因此可取40，V集泥池=Q40240040960m3。集泥池的填筑在C区的西南角靠近岸边的河道内采用挖泥机挖至河底以下1.5m深，结合原先水深1 m并考虑围堰超过地面0.5m，合计池深约3.5m。将池构筑成大体中部倒圆台形，以利于泥浆的沉淀与集中，填筑折合直径约20m。3.141023.5=1099m3，满足规定。集浆池示意图围堰采用草袋装土进行填筑，顶宽1.2m，两侧放坡1：1，如现场需要，可在打木桩对围堰进行支撑加固。倒圆台形的集浆池内淤泥不易沉积：泥浆进入集浆池，其流速变缓，固体颗粒便逐渐沉淀，但沉淀到斜面上的固体颗粒必然向滑移，而池底小范围的平地基本处在吸浆管口水流扰动范围内，也不易沉积，大部分被泵吸走。岸侧围堰顶用草袋装土填筑超高1m，防止泌水时泥浆漫溢，临河侧则用透水土工布竹篾形成透水层，以运用漫水结合侧压力进行强制渗水回流。1.1.21 截水回流为运用泥浆沉淀泌水，减少冲挖用水的补充量，应在距临河侧围堰3m外的河底设1m0.8m的排水沟或截水沟将渗水、漫水及泌水回流至供冲挖施工抽水的导流沟(2m1.5m)以反复运用。1.1.22 弃泥区泥库围堰构筑弃泥区泥库设立，该泥库之前重要用于金山湖湖面扩大工程的清淤存放。本次弃泥库围堰可在上次清淤弃泥区围堰上加高、扩容，并随着施工的进展逐渐对周边堤岸及池塘埂改造加高培厚、构筑多级沉淀池、砂滤池，减缓尾水流速，增长淤泥流径，延长尾水停留时间。拟建围堰为300m200m。（1）库容核算式中存泥区容量（m3）；疏浚土方量（m3）；沉淀富裕水深（m），一般取0.5m；风浪超高（m），一般取0.5m；存泥区面积（m2）；土的松散系数，取1.1 。按弃淤平均高度为3 m，则总占地面积为9600031.857600 m2VP1.196000（0.5+0.5）60000165600 m3则围堰平均高度为：h= VPAP=16560060000=2.76m，实际构筑高度为3m。（2）围堰构筑量计算按300m200m考虑泥库，池塘埂及水渠和排水渠加高培厚总长1300m，加固高度3.0m，内侧边坡坡比各为1：1.5，外侧边坡坡比各为1：2，堤顶宽度2.0m，断面程为21.75 m2，围堰构筑总量为100021.7521750m3。本弃泥场周边堤岸和池塘埂、引水渠、排水渠的加高培厚用土，均由现场原状土（ 冲洪积砂质粘土） 挖取。 堰基上的杂草、树根、腐殖土等必须清除干净； 围堰填筑前，应当将堰基表层土翻松，然后填覆新土并予以压实； 当围堰基底为砂性土时，应先在堰基中间挖槽，再回填粘性土； 筑堰土料可在弃淤区内取用，取土坑边沿距堰脚不应小于3m；冻土、杂质土、腐殖土不得用于填筑围堰；在弃淤区内取土填筑围堰时，取土坑不得连续贯通，应每隔适当距离留一土埂，防止泥浆串流冲刷堰基。（3）泄水口的设立 泄水口的位置应根据弃淤区的几何形状、容量、输浆管布置以及对临近建筑物和环境影响等具体情况选择。 拟定泄水口位置要避免泄水对施工区附近水域、桥涵、村镇等也许导致的淤积、冲刷和污染的影响。 A：弃淤区泄水口采用溢流堰出水口宽度计算采用公式 ，式中：溢流堰宽度（m）；M系数，这里取2.069H溢流水头（m），这里取0.05m；Q排入吹填区的泥浆总流量（m3/s）；这里 Q2400（平均天天清淤量）606018（天天有效工作时间，小时）0.037 m3/sK修正系数，根据经验取1.3吹填时的泥浆浓度（%），这里取35%因此，1.35m排水口的数量，由于溢流堰宽度仅为1.35m，因此，本工程设2个泄水口即可满足规定，具体布设位置见施工总平面布置图。施工时，泄水口应随时填筑沙袋，保持堰上水头为0.05m，防止水流太急导致带浆溢出。1.1.23 围堰拆除等清淤结束后，用挖掘机将集浆池围堰拆除装车运弃，如有规定，也可运用集泥池围堰土方将集泥池底部填平。1.1.24 水力清淤劳动力计算及配置劳动力配置：工作项目单位数量每单位配置人数合计人数水力冲挖队每2支水枪16348泥浆泵每台428高压浆泵每台144场外管道维护每500m5210清杂工项11010合计场内劳动力90施工总进度计划1.1.25 编制说明本施工进度计划按照业主的规定及规定的控制工期进行总体安排，结合现场实际施工条件。根据工程项目特点，合理组织施工流程，力争提前竣工。1.1.26 工期计划2023年11月1日开工（以开工令为准），到2023年3月10日竣工，根据我公司以往类似工程的经验，结合本工程的实际清况，我公司计划于2023年3月10日完毕整个工程，总工期79天。具体安排详见施工总进度计划表。1.1.27 控制性进度(1)、施工准备工程施工准备从11月1日（以开工令为准）进场开始进行施工准备工作，14日基本结束，完毕场内施工道路，施工供水、供电系统及通讯系统、库棚系统、办公生活设施、以及其它施工设施等。(2)、垃圾清运与清淤的工程进度本工程分三步施工，各步施工进度如下：1）、垃圾清运垃圾清运从11月8日开始，三片区同时进行，于12月30日完毕，历时15天。2）、清淤水力冲挖清淤于12月30日开始A、B、C片区清淤，2023年2月10日完毕所有清淤。3）、扫尾3月1日清淤结束后，运用9天时间将集浆池拆除，河底进一步整理，拆除管线，并进行清理退场。1.1.28 工期保证措施(1) 建立精干、务实、高效的项目领导班子组建本协议段工程项目经理部，配备责任心强、业务精、技术好、组织能力强的项目领导班子，全权负责本工程的施工和管理；调配全公司范围内的机械设备、技术力量和施工队伍，保证工程按期开工竣工。(2) 选派技术纯熟的专业施工队伍将选派适合本工程施工特点的公司下属清淤施工队伍进场作业。这支队伍一直从事清淤工程的施工。具有丰富的施工技术及工程管理经验，我们有充足的信心以及较强的施工实力完毕本施工任务。(3) 优化施工方案，采用有效措施，保证工期1）充足熟悉本工程的施工意图，对拟定的施工组织、施工方案及方法进行认真分析比较，做到统筹组织、全面安排，拟定总体目的计划，在施工过程中制定工期控制点，制定分阶段措施保证工期。2）重视施工组织设计的动态管理和不断优化，抓住施工中控制清淤质量等关键工序，保证施工生产科学合理地流畅进行。3）灵活运用成熟施工工法，保证工期建立在技术先进、措施有效的基础上。4）合理地加大投入，提高机械化作业限度，充足满足工程所需的人、材、机规定。(4) 强化项目施工管理1）认真做好施工中的计划统筹、协调与控制。严格坚持贯彻每周工地施工协调会制度，作好每日工程进度安排，保证各项计划的贯彻。2）实行奖励机制。拟定拿出本工程造价的2%作为目的管理的奖励资金，对提前完毕自身片区施工的队伍进行奖励，充足调动全体施工人员的积极性和发明性，保证各项目的按期实现。3）强化施工现场管理，做到文明施工，施工管理标准化、科学化。4）做好雨季施工的管理与安排，尽量减少雨季对施工的影响。5）加强同有关方面的联系和协调，特别是争取周边居民的理解和支持，为施工发明良好的外部环境。增进同业主、监理等单位的联系和密切配合，及时解决施工中出现的问题，保证施工正常进行。质量目的、质量保证体系及技术组织措施1.1.29 质量目的本着“保证实现业主的目的”的决心，在施工过程中严格实行全员、全方位、全过程的质量控制，保证施工质量优良。1.1.30 质量保证体系优质工程的创建，需建立健全的质量保证体系，并在质量保证体系实行过程中对每一个环节严格把关。质量保证体系框图1.1.31 技术组织措施为了从严把工程质量关，本工程成立质量管理领导小组，以项目经理为组长，项目总工为副组长，有关职能部门负责人具体贯彻，制定规划和措施，把质量管理切实贯彻到施工生产的全过程中。工程质量管理网络图我公司选派有具有清淤工程施工经验、组织管理能力强、技术过硬的工程管理、工程技术人员组施工队伍进场施工。建立以项目总工程师为首的技术管理体系，切实执行技术交底制、开工报告制、测量交桩复核制、隐蔽工程检查签证制、“三检制”、技术资料归档制、竣工文献编制办法制管理办法及有关技术管理办法，保证施工生产全过程始终在协议规定的技术标准和规定的控制下。建立完善的技术岗位责任制，明确责任，保证各项技术管理工作的贯彻。对泵操作工等各有关工序的作业人员，定期进行技术、质量培训，并进行考核，合格后方可上岗。在施工过程中，要不断地进行施工方案优化工作，以求得施工方案的先进性和科学性。1.1.32 工程质量技术保证措施(一) 做好技术交底工作（1）技术交底的目的是使施工管理和作业人员了解掌握施工方案、工艺规定、工程内容、技术标准、施工程序、质量标准、工期规定、安全措施等，做到心中有数，施工有据。（2）工程开工前，项目经理部技术部门编制“施工手册”，向施工管理人员进行工程内容交底，“施工手册”内容涉及工程分布、工程名称、施工范围、技术标准、工期规定等内容。施工阶段由项目经理和技术人员向作业层技术人员对施工工艺标准、技术标准交底，现场技术交底由作业层技术人员向领工员、工班长进行技术交底。（3）施工技术交底，以书面交底为主，涉及结构图、表和文字说明。交底资料必须具体、直观，符合施工规范和工艺细则规定，并经第二人复核确认无误后，方可交付使用。交底资料应妥善保存备查。（二） 施工测量工作（1）工程现场控制桩，由项目经理部技术部门负责接受使用、保管。交接桩双方要逐个现场查看，点交桩橛，双方应在交接记录上具体注明控制桩的当前情况及存在问题的解决意见，并进行签认。交接桩后，由项目总工程师组织技术力量对桩位进行复测，复测精度须符合有关规定，如误差超过允许值范围，及时与业主联系贯彻。（2）施工过程中，经理部技术人员负责施工放样、定位，控制桩点护桩测量的工序间检查复核测量。工程竣工后，按设计图纸进行中线、高程贯通测量，保证中线、标高达成设计规定。（3）测量原始记录、资料、计算、图表必须真实完整，不得涂改，并妥善保管。测量仪器按计量部门规定，定期进行计量检定，并做好平常保养工作，保证状态良好。（4）认真贯彻执行测量复核制度，外业测量资料必须通过第二人复核，内业测量成果必须二人独立计算，互相校对，保证测量成果的准确性。（三） 隐蔽工程的质量保证措施为保证本工程质量始终处在受控状态，采用ISO9002质量标准，不断完善工程质量检查和验收制度。（1）隐蔽工程的检查验收坚持自检、互检、专检“三检制”。（2）工序中间交接时，应填写工序交接清单和工序质量自检评估表，互相签字认可。各班组对各工序要严格执行“三控制”。（3）隐蔽工程经自检合格后，邀请甲方驻地监理人检查验收，同时作好隐蔽工程验收质量记录和签字工作，并归档保存。4）所有隐蔽工程必须经监理人签字认可后，方能进行下一道工序施工，未经签字认可的，严禁进行下道工序施工。（5）经监理人检查不合格的隐蔽工程项目，返工自检复验合格后，重新填写隐蔽工程验收记录，并向驻地监理人发出复检报告，经检查认可后，及时办理签认手续。（6）按竣工文献编制规定进行整理各项隐蔽工程验收记录，并按ISO9002质量标准文献、资料控制程序分类归档保存。工序施工中应保证施工日记、隐蔽工程验收记录、分项、分部工程质量评估记录等资料齐全。按工程质量检查评估标准规定用碳素墨水填写，其内容及签字齐全，使其具有可追溯性。（四）成品保护（已清淤区）的保证措施（1）加强对全体员工的成品保护意识教育，认真贯彻贯彻成品保护责任制。a.项目经理部成立以主管生产的副经理为组长，由质检、施技、施工员、班组长组成的施工现场成品保护领导小组，负责成品保护工作。b.定期对管理及施工人员进行成品保护意识教育，提高员工自觉保护成品质量意识的能力。（2）加强现场管理，合理安排，有序布置，做好成品保护。a.编制施工现场管理和成品保护管理办法，合理安排施工顺序，凡下道工序以上道工序也许产生损伤或导致污染时，要对上道工序采用保护措施，若导致成品损伤或污染的要及时解决或清除。b.在成品或半成品区或进行施工或装卸作业时，要派专人指挥和管理，防止被撞伤或刮伤成品。c.施工现场使用的机械设备等物资能入库的要及时入
