威蓄水池施工组织设计.doc

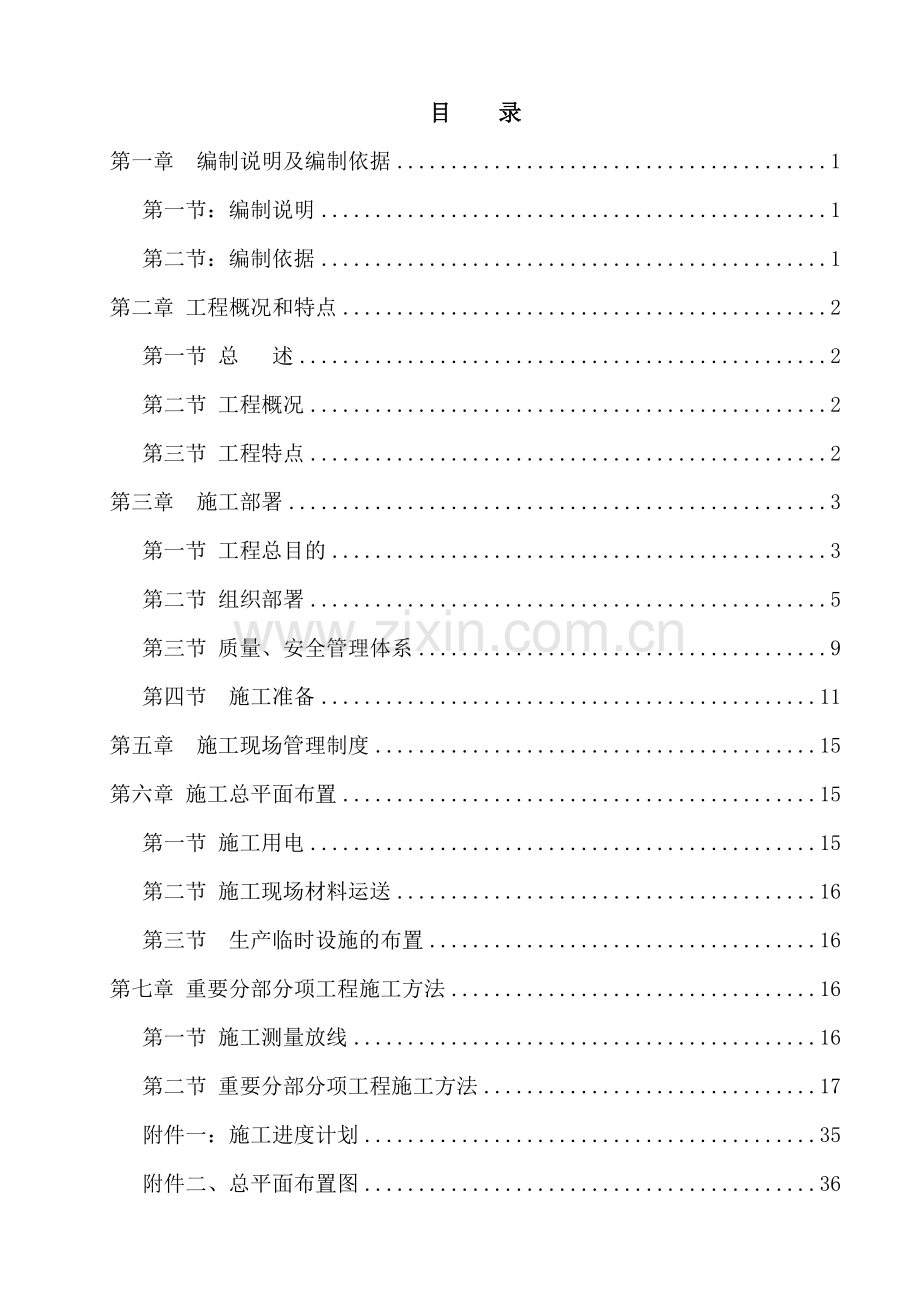

XXXXX蓄水池工程 施 工 组 织 设 计 编制： 审核： 批准： XXXXXXXX2023年3月20日目 录第一章 编制说明及编制依据1第一节：编制说明1第二节：编制依据1第二章 工程概况和特点2第一节 总 述2第二节 工程概况2第三节 工程特点2第三章 施工部署3第一节 工程总目的3第二节 组织部署5第三节 质量、安全管理体系9第四节 施工准备11第五章 施工现场管理制度15第六章 施工总平面布置15第一节 施工用电15第二节 施工现场材料运送16第三节 生产临时设施的布置16第七章 重要分部分项工程施工方法16第一节 施工测量放线16第二节 重要分部分项工程施工方法17附件一：施工进度计划35附件二、总平面布置图36第一章 编制说明及编制依据第一节：编制说明一、目的：认真贯彻执行公司质量方针，精心组织施工，保证工程“高质量、快进度、低成本”地完毕，坚持“安全第一，防止为本”的法则，发明更好的经济效益和社会效益。二、 内容：本方案重要对该单位工程的施工程序、资源配备、重要分部分项工程的施工方法、进度控制、质量安全措施等方面进行叙述。三、实行：本方案作为本工程施工时的原则性指导文献，具体施工过程中可因条件变化进行适宜性变更。本方案由工程技术部负责实行，并进行书面的、口头的技术交底。第二节：编制依据本施工组织设计重要依据编制：施工图、国家省市地区的相关法令法规及规定、国家现行的相关技术规范、标准及规程、工程施工其他参考资料及施工现场具体情况等。本工程施工我公司将贯彻现行施工规范规定。对分项、分部及单位工程的质量评估严格按工程质量检查评估标准进行，保证工程达成优良。应用于本工程的重要技术规范：建筑地基及基础工程施工验收规范（GB50202-2023）建筑工程施工质量验收统一标准（GB50300-2023）混凝土结构工程施工质量验收规范（GB50203-2023）公路工程质量检查评估标准（JTGF801-2023）建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2023）建筑施工安全检查标准（JGJ59-2023）第二章 工程概况和特点第一节 总 述一、工程名称：XXXX二、建设单位：XXXXX三、设计单位：XXXXXXX四、监理单位：XXXXXX五、工程地点: 四川省内江市威远县第二节 工程概况一、工程结构设计概况:1、设计使用年限2023，基础设计等级丙级，建筑结构安全等级为二级，抗震设防烈度为6度。2、重要部位砼设计强度等级基础垫层: C15 池壁及底板：C30P8防渗混凝土二、工程建筑概况XXXXXX蓄水池为钢筋混凝土结构，设计有效容积5000m3，返排池有效容积2023m3，清水池有效容积2023m3，钻井池有效容积1000m3（钻井池分为2部分，每部分各为500m3），返排池和清水池之间采用DN300*9钢管连通，并设立1个DN300闸阀。由于蓄水池处在稻田内，存在地下水，为防止地下水对池底板的压强，在水池底板预埋DN159*5钢管用于排地下水。第三节 工程特点一、从本工程所处的地理位置看，施工现场复杂，施工难度较大，因此安全生产、文明施工是关键，在施工过程中应尽量减少污染，减少施工噪音，尽量减少对周边居民的干扰。二、本工程的施工特点重要表现在以下几个方面:1、现场不具有开工条件，必须对现场的“三通一平”进行施工。2、基础开挖前，必须对现场的地下管线做充足的了解。防止开挖时损坏管线。3、本工程周边环境较复杂，地貌为梯田，落差较大，基础开挖困难。三、工程现场四周环境条件和施工时应注意的问题:1、工程施工材料运送车辆由乡间水泥路进出，在运送料时必须派专人进行领路，防止放生堵车及交通事故。2、工程所处的地理位置山区田间，现场文明施工需投入较大的人力、物力。3、施工地下水排放需统一规划，集中排放到指定的污水排放处。针对上述工程特点，在制订施工措施时，我公司认真分析，作出优化的管理路线及对的、高效的决策，用娴熟的技能抓住重要矛盾，使各种制约生产的困难和障碍解决在各施工工序开始之前，以保证顺利完毕本工程。第三章 施工部署第一节 工程总目的一、管理目的1、质量目的：根据业主及施工协议规定本工程的质量目的为，保证合格。2、工期目的：根据本工程的施工特点及建设单位对施工进度的规定，本工程总工期 77天。具体内容见施工进度计划表。(另附) 3、安全管理目的：为了认真贯彻执行中华人民共和国安全生产法及国家行业标准建筑施工安全检查（JGJ5999）针对我工程实际情况，达成优质、安全、文明、低耗的完毕本工程建设任务，特制定安全生产管理目的。3.1、伤亡控制指标： 、杜绝死亡事故。 、重伤事故率为0.8%以下。 、轻伤事故率为1.5%。3.2、安全生产目的：、现场安全生产达标符合（JGJ5999）检查评分标准。、特种作业人员持证上岗率100%。、新工人入场“三级安全教育”100%。 、安全防护装置安装验收合格率100%。 、用电设施符合用电标准，漏电保护器安装率100%。 、安全防护“三宝”使用率100%。3.3、文明施工目的：、工地进场道路进口公司标志“五牌一图”齐全。、施工场地地面平整、无积水、道路畅通，工地内各种安全标牌、标志齐全，有吸烟处。、材料按总平面图布置分类堆放整齐、材料名称、规格、产地标牌齐全。、现场消防器材配备齐全，周边无杂物，动火作业审批手续完整。、配备合格的医药箱和常用药品、急救器材、定期开展卫生防疫宣传。、设立防尘、防噪音、施工不扰民措施。、工地区域治安状况良好。第二节 组织部署一、组建项目经理部本工程拟实行项目法施工管理，委派我公司实践经验丰富和管理水平高的同志担任项目部重要负责人，选聘技术、管理水平高的技术人员、管理人员、专业工长组建项目部。项目管理层由项目经理、施工员、技术负责人、安全主管、质量主管、材料主管、保卫主管、机械主管和后勤主管等成员组成，在建设单位、监理单位和公司的指导下，负责对本工程的工期、质量、安全、成本等实行计划。组织、协调、控制和决策，对各生产施工要素实行全过程的动态管理。项目经理部对工程项目进行计划管理。计划管理重要体现在工程项目综合进度计划和经济计划。进度计划涉及：施工总进度计划，分部分项工程进度计划，施工进度控制计划，设备供应进度计划，竣工验收和试生产计划。经济计划涉及：劳动力需用量及工资计划，材料计划，构件及加工半成品需用量计划，施工机具需用量计划，工程项目减少成本措施及减少成本计划，资金使用计划，利润计划等。作业层人员的配备：施工人员均挑选有丰富施工经验和劳动技能的技术工人 ，分工种组成作业班组，挑选技术过硬、思想素质好的职工带班。为保证项目部管理层指令畅通有效，工作安排采用“施工任务书”的形式。规定签发人和执行人签字，项目经理层作为执行的监督者。施工任务书的工作内容完毕后由签发人封闭并签字，如未能封闭必须找出因素并对执行人进行处罚。二、项目组织结构及职责分工 项 目 组 织 机 构 图项目经理项目副经理项目总工安全经理生产、技术部QHSE组经营部物资组后勤部消防保卫员质检员预算师生活后勤负责人施工员出纳员物资设备采购员物资管理员会计师安全员劳资员计量实验员测量员资料员后勤服务队机运队瓦工队架子队钢筋加工队木工模板队砼施工队三、重要项目管理人员一览表管理人员一览表序号职 务职 称人数工作责任备注1项目经理工程师1全面管理一级项目经理2安全经理工程师1主管安全、环境三级项目经理3项目负责人工程师1主管生产、质量、技术二级项目经理4项目总工工程师1主管技术三级项目经理5专业工程师工程师1主管土建施工技术中级施工员6专业工程师工程师1主管水电施工技术中级施工员7质检员助理工程师1现场质量管理中级质检员8材料主管工程师1材料管理中级材料员9计划部主任助理经济师1计划管理中级预算员10安全员助 工1安全管理中级安全员11成本会计会计师1成本管理助理睬计师12办公室主任助理人力资源管理师1办公室管理四、项目部重要成员及各职责1、项目经理项目经理受公司法人委托，代表公司全面负责履行总承包协议负责施工所需人、财、物的组织管理与控制，负责施工现场的施工组织和协调管理。对质量、工期、安全、文明施工及成本目的进行控制。2、 安全经理安全经理作为履行安全生产监督检查职能的负责人，对项目安全生产工作进行监督检查，督促贯彻，负有监督、督促责任，协助项目经理全面负责施工现场的安全工作，保证安全目的的实现。负责项目安全管理规章制度的建立并不断完善规章制度。负责对项目部除项目经理以外的管理人员、技术人员的安全业绩评估。负责对职工及各级作业人员进入工地前安全教育，负责组织安全宣传工作。负责组织施工现场每周一次的定期安全生产检查，班组的安全活动，专项安全技术负责交底的贯彻情况，发现施工生产中的安全隐患，组织制定措施，及时整改。对上级及安委会提出的安全生产管理方面的问题，要定人、定期间、定措施整改。负责组织施工方案中安全的评估预测，安全措施的审定。主持安全防护设施和设备的内部验收，发现不正常情况及时采用措施，严格控制不合标准规定的防护设备、设施投入使用。对重大安全隐患及时采用有效措施（涉及处罚、开除、至到停工等），针对安全中存在的隐患问题及整改纠正指令并建综合整改行动，保证所有隐患及时得到消除。发生事故，启动救援预案，做好现场保护与抢救工作，立即上报双方项目经理及业主安全负责人，并组织主持事故的调查，于24小时内将事故书面报告交给业主负责人，认真做到“四不放过”原则，解决事故。及时上报安全事故，对现场人员表现回顾，事故通报、安全培训情况，安全奖惩情况，隐患整改情况进行总结。3、项目负责人协助项目经理管理现场的施工，主管施工现场的平常工作，对施工直接负责。根据工程的规定，负责材料设备和工具的计划、采购、供应的管理工作。4、项目总工主管工程施工技术、安全技术、质量策划与控制、质量记录，负责组织有关人员学习施工图纸和组织图纸会审，各项施工组织设计和施工方案的编制和交底；组织管理四新技术应用的培训、测量、计量和实验检查、微机、工程的技术复核、隐蔽验收、质量计划、质量预控、质量检查与评估，施工技术档案等工作。组织管理进度计划的编制和贯彻，组织编制材料和机具设备使用计划，贯彻安全措施，保证安全生产的管理。第三节 质量、安全管理体系建立以公司副总师为项目经理、总工程师为首的质量、安全管理组织机构、全面控制施工的工程质量，保证本工程安全生产一、质量管理体系:在公司相应的保证体系下，成立现场质量检查科，形成以项目经理为主，质量科长为重要负责者，质量检查员为第一责任者的质量三级管理体系，质量检核对所有分部分项工程进行监督检查。建立相应的质量奖罚标准，奖优罚劣，责任到人，全面推行质量一票底，决不放过。二、安全管理体系如下图:安 全 管 理 体 系 图项目经理 职责：组织编写项目安全保划措施、责任制，筹备安全经费XXXXX 并保证计划运营负重要责任技术负责人 职责：负责安全技术措施、操作XXXX 规程及各种方案编制审核工作 安全员 施工员材料员资料员XXXXXXXXXXXX职责：负责安全保证计划全过程运营、检查、检查、整改范围及安全记录职责：负责安全技术措施、防范整改措施的制定以及大型机械安装拆除方案、施工用电等方案的编制职责：负责合格供应商材料采购、检查、验收工作职责：负责安全文献的收集、登记、发放，对安全资料进行整理收集木工班长架子班长钢筋班长力工班长电工班长仓库保管员职责：负责木工班施工现场的管理，按安全管理条例进行操作职责：负责架子班施工现场管理，按安全管理条例进行操作职责：负责钢筋班施工现场的管理，按安全管理条例进行操作职责：负责力工班施工现场管理，按安全管理条例进行操作职责：负责电气安装班施工现场管理，按安全管理条例进行操作职责：负责合格供应商的合格材料、安全防护用品的进库验收、发放工 人 职责：严格按照安全操作规程进行操作，自觉遵守安全生产六大记律 和工地各项制度，不违章作业，不违反劳动纪律，保证安全第四节 施工准备一、入场准备我单位将本工程所需土建工程，项目人员、机具等入场准备工作已就绪，现场具有开工条件随时可组织开工。二、 技术准备1）组织图纸学习和会审，尽也许把设计图纸上的疑问解决在施工之前。2）修订和编制施工组织设计、施工方案及作业指导书等，报业主和监理审批认可。3）建立测量控制网。三、 现场准备根据现场的条件和业主的规定进行现场平面、空间的分派和动态化管理。四、 机具准备拟投入本工程重要施工机械设备见下表重要施工机具、设备一览表序号机具名称型 号单位数量 备注1砂浆搅拌机200L台12切断机640mm台13弯曲机640mm台14调直机412mm台15蛙式打夯机台16振动棒30、50套37平板振动器台18氧乙炔工具套19电 锤日产台110电动切割机40台111电动磨光机220V台112电 钻220V台113潜水泵WJ25台214圆盘锯（多功能）40台115经纬仪DJ2-1台116水准仪DS1台117磅 秤1T台1五、物质准备重要材料，先贯彻货源，再按计划采购供应，陆续进场。重要周转材料需用量计划见下表。周转材料需用量计划序号名 称规格型号单位数量进场时间1钢 管48 3.5t100已具有3扣 件个15000已具有4木跳板块100已具有5木 枋30803000mmm315已具有6安全网m2400已具有7小推车200L只3已具有8照明灯1KW只10已具有 六、 施工力量准备劳动力计划见下表：劳 动 力 计 划 表序号工种名称人数备 注1木 工15配模、放线、支模、拆模、预埋件埋设2钢筋工15钢筋制作、绑扎、保护层控制3砼 工8砼搅拌、浇灌、找平、养护4瓦 工10砌筑、抹灰、抹面等5架子工10搭设内外架手架、挂安全网、配合支模7电 工1现场照明、电气管线预埋、安装、防雷系统安装8焊 工2钢板止水带焊接9油漆工4油漆、涂料施工10普 工10配合机械开挖土方、搬运材料、协助其它工种作业合 计75以上人员指高峰期人员，具体施工人员将按进度计划规定及时组织人员进退场第四章 施工组织机构施工组织管理机构框架图如下:项目经理：XXXX技术负责人：XXXX项目副经理：XXXX资料员：XX安全员：XX技术员：XX测量员：XX材料员：XX质检员：XX各施工班组第五章 施工现场管理制度为保证优质、低耗、高速、安全文明施工，变人管人为制度管理，杜绝野蛮施工，提高施工管理水平，顺利地完毕本工程的施工，特制订如下施工现场管理制度1、施工过程“三检”制度； 2、安全奖罚制度；3、质量奖罚制度； 4、工期管理制度；5、文明施工管理制度； 6、巡回检查制度；7、技术交底制度； 8、质量目的计划实行管理制度；9、质量体系和责任制管理制度；10、工程质量等级评估管理制度；11、成品保护制度； 12、质量挂牌制度；13、样板引路制度； 14、质量控制制度；15、原材料检查制度； 16、工程质量事故报告及调查制度； 17、现场治安消防、门卫制度；18、劳动组织管理制度；19、项目领导班子碰头会制度。第六章 施工总平面布置根据本工程所处的地理位置，周边环境，本着实现标准化、规范化管理，现场施工材料及机械设备、临时用电、用水、施工道路的设立等在工程施工前，应进行总体布置，本着美观、实用、经济的原则，具体布置见附图:第一节 施工用电现场由于没有三相电，固采用50kw柴油发电机进行发电。根据施工现场临时用电设计的规定，须由现场电气工程师对施工现场临时用电进行设计。一、本工程施工临时用电系统采用380/220V三相五线制(TN-S系统)，以保证安全用电。二、在临时用电总电源箱处设反复接地一处，接地电阻值不大于10，接地极采用404镀锌角钢长2500mm，接地线采用-404镀锌扁钢间距5000mm。第二节 施工现场材料运送根据本工程施工图结合现场施工的实际情况，本工程砼采用商业砼进行施工，现场钢筋、模板、等其它材料采用人工运送。第三节 生产临时设施的布置在进行生产临时设施规划时，尽量将它与生活临时设施分开布置，以免生产、生活互相干扰，根据本工程场地及周边环境情况，为了减少噪音，保证附近居民的正常生活。第七章 重要分部分项工程施工方法第一节 施工测量放线本工程的定位测量放线依据施工图及设计给定的高程点进行施工，本工程施工测量放线前，应仔细复核定位准确后方可进行施工。一、基础定位测量1、土方开挖前，要做好工程定位点的测设工作，根据工程设计给定的控制点坐标，采用主轴线控制法，用经纬仪将主轴线控制点投设到相应的位置，做好定位控制桩，并做好现场保护工作。并在基槽四周土方开挖范围外做好龙门桩。2、土方开挖后及时将控制点用经纬仪引测到基槽内基础垫层外，以便于施工时使用。3、标高按设计给定的高程点，施工时由技术人员随时跟踪测量。二、施测中应注意的问题1、观测时尽量做到前后视线等长，观测仪器架设位置最佳能观测到整个施工作业面，尽量减少仪器移动次数，以减少测量误差。2、测量所用钢尺使用前进行校核，施工期间尽量采用同一丈量工具，丈量时钢尺应尽量与地面保持水平，用力应均匀一致，当气温变化较大时应进行温差修正。第二节 重要分部分项工程施工方法一、三通一平现阶段施工现场不具有施工条件，我单位需要进行施工现场的通水、通电、路通及施工场地等施工。通水：在施工现场附件有一处鱼塘，用潜水泵抽水到临时蓄水池内以满足施工用水，使用鱼塘内的水需要补贴鱼塘主水费。通电：由于施工现场没用施工用电，使用50kw发电机进行发电以满足施工用电。从发电机接到总配电箱，在总配电箱内预留二相、三相电插座及开关。路通：施工现场位置处在低洼地带与道路高差较大需进行进场道路的铺设。施工场地:考虑到本工程工程量大、时间紧存放钢筋、木方、模板等加工场地设立在施工便道旁边场地规格20m*20m。场地进行硬化同进场道路。二、土方工程1.在施工场地具有“三通一平”后，道路通畅，测量控制点要布设完毕，作业人员按获取的成果作为进行土方工程质量控制，并应经常进行测量网点的校核。2.土方开挖采用大开挖，反铲挖掘机挖土并转至指定的地点，在挖土过程中，人工配合机械，边挖边清底，用水准仪控制基底标高，以防出现少挖超挖现象。局部超挖部分严禁虚填。由于需支外脚手架开挖面积需超过池壁边3m开始放坡每个蓄水池土方量较大。每个蓄水池施工时组织1台360型反铲挖掘机，1台320型反铲挖掘机，1台50型转载机，提成两组从蓄水池两头同时施工，每一组均采用三班倒，昼夜施工。由于蓄水池面积较大，四周有山坡所以挖方量较大，采用分层开挖，。开挖顺序为从一头开挖，在一侧设一个施工马道。马道底宽6米，坡度1：5，两侧放1：0.5的坡，雨天马道表面铺200300mm厚碎石，防止车辆打滑。3.为防止下雨基坑积水，地基土遭水浸泡，沿基坑周边及内部（每个30m）设砖砌排水沟及配套砖砌集水坑，每20米设一集水坑，每一集水坑配一台水泵。排水沟内截面500（深）400mm，坡度5，底单行砖M7.5水泥砂浆铺砌，两边M7.5水泥砂浆砌24砖；集水井内截面800（深）600500mm，底单行砖M7.5水泥砂浆铺砌，四边M7.5水泥砂浆砌24砖。池壁四周的排水沟及集水坑直至施工完后回填。4.基坑四周堆挡水堤坝，高500mm，宽600mm，防止地表水涌入基坑。做好地表水的排泄工作，防止基坑四周积水，渗入基坑影响施工质量。5.基坑挖好后四周设防护栏杆挂密目防护网，形式见下图，每15米安装一盏警示灯，天天下班前要检查一遍防护栏和警示灯，夜间要派人看守，防止行人掉进去。6. 基坑随挖土进度分段清理好后，按规范规定对基坑进行钎探，然后告知建设、监理及设计等单位进行验槽，经验收合格后方可进行下道工序施工。基坑开挖后尽快进行下段及下道工序，施工完尽快回填。 三、地基解决地基解决采用砂夹石，压实系数不小于0.94，采用装载机装自卸汽车的方法，将砂砾石施工地点。1、施工准备1.1、原材料：选择天然砂夹石，卵石总量不少于30%不超过50%，直径不超过80mm。 1.2、将原地面所有植物及有机质杂物所有清除干净，集中堆放在弃土场，并报请监理工程师检查合格。1.3、将清表后的地基表土翻松30cm，为了便于施工，用平地机将地基表土整平，并设立由线路中线向两侧有2.5%3%的双向横坡，整平后压实到90%的压实度，并报请监理工程师检查，合格后进入下一道工序。1.4、测量填前碾压后基底标高，根据线路标高、路基设计边坡坡度，计算各断面路基填筑宽度，并用石灰线标出填筑边线。1.5、施工条件，施工前先要对土基的中线、标高、压实度、弯沉、横坡度、平整度、厚度等作必要的复测,并做好记录。如有不符合设计规定或未达优良标准，待予以完善后，达成合格标准后再施工砂砾垫层。2、施工工艺2.1、施工工艺流程1）施工工艺流程施工准备 施工放样 砂砾石采购、储存运送 机械摊铺按设计压实度控制进行碾压数据收集2）砂砾垫层施工工艺框图施工准备施工放样 砂砾石运送摊铺解决接缝质量检查进入下道工序2.2、施工放样用全站仪恢复中线，每 25 m 设一桩，同时将两侧边桩放出( 在两侧路肩边沿外 0.3 m 0.5 m 设指示桩)。对两侧指示桩进行水准测量，按设计标高标出砂砾垫层顶面的施工标高，此25m断面上的三点可作为沉降观测点。在施工过程中，标桩如有丢失或移动，及时补桩抄平。2.3、运送原材料运送采用15吨的自卸车，车况良好，数量满足运送规定。2.4摊铺根据路基实验段的松铺系数摊铺砂砾石，摊铺采用平地机摊铺，在摊铺机前应配备一个纯熟的工人指挥自卸车的卸料，达成均匀卸料，以避免砂砾堆积在一处。规定平整度控制符合有关技术规定。2.5、含水率检查填料整平后检查含水量，最佳含水量在5%8%之间，含水量过小，采用洒水车洒水调节，含水量过大时进行翻晒，达成最佳含水量的2%的范围内时进行碾压，一般砂砾石的最大干密度为2.05+0.0044x g/cm3（x为含石百分率）2.6、整型用推土机按照拟定的厚度摊铺、粗平；同时达成稳压作用，然后用平地机进行精平，精平后进入下道工序。2.7、碾压砂砾料的碾压使用25t压路机进行碾压，作业时速度控制在2km/h.碾压从路基边沿向路基中间碾压，轮迹重叠1/2轮。压实作业的施工顺序为：先压路基边沿，后压路基中间，先慢后快、先静压后振动的操作规程进行碾压。由于砂砾料料场原材料变化较大，加之天然级配砂砾料的击实实验不易操作且施工用砂砾料与实验室作击实实验用的砂砾料在材料性质上极易发生变化，在实验室所做的击实实验不具有代表性，结合公路路基施工技术规范中之规定：“以通过18t以上振动压路机进行压实实验，当压实层顶面稳定，不再下沉（无轮迹）时，可鉴定为密实状态。”具体采用测量沉降观测法进行质量控制。 一方面，用25t压路机静压两遍，振动碾压一遍后，用水准仪测量测点高程，计算出沉降值，最后，碾压一遍，用水准仪测量测点高程，计算出沉降值，按照此方法若最后两次计算得出的沉降量几乎不变时，可认为砂砾填筑层碾压密实。（振动碾压第1遍，下沉量为25mm，压实度达成50；振动碾压第2遍，下沉量为20mm压实度达成70；振动碾压第3遍，下沉量为10mm，压实度为80；振动碾压第4遍，下沉量为5mm，压实度为90；振动碾压第5遍，下沉量为0，压实度为9295。洒水1次，静压2遍。）沉降观测法点位布置：按照沿路线纵向每25m检测一断面，每断面均衡设立3个测点（即左、中、右）。 3.2.8 砂砾石回填检测采用灌砂法检测压实度，按每2023m2 检测点进行检测，局限性200m2时检测2点，压实度规定93%。结构物的台背回填：压实度不小于95%，并且按每50m2检测一点（局限性50m2时检测一点）进行检测。四、钢筋工程 1、钢筋进场后应挂标记牌，钢筋必须有合格证及复试报告，钢筋制作前要与图纸进行核对，如有错漏应找设计院代表及建设方更正、认可后方可进行下料。钢筋应平直、无损伤、表面不得有裂纹、油污、颗粒状或片状老锈；钢筋下料应计算准确，核对无误后方可进行下料，下料后应挂标记牌，应注明标清规格、种类、部位分堆放置。2、蓄水池钢筋直径大部分为12mm，钢筋连接采用绑轧搭接；同一搭接区段的接头数量不大于总数的50%；绑扎搭接长度HRB400级为35d*1.4，位于同一搭接区段的接头数量不大于总数的50%。3、钢筋混凝土构件中受力钢筋保护层厚度要用M5水泥砂浆垫块控制，厚度及强度应满足设计规定规定。保护层：40mm。4、绑扎钢筋时绑丝要弯向里侧，各种钢筋不得接触模板，以减少渗水途径，不得用钢筋做垫块和控制壁厚。钢筋绑扎一般采用钢筋马镫的办法，先安装马镫，在绑扎垂直方向钢筋，最后绑扎马镫同向钢筋。马镫可以代替网片筋。网片筋绑扎，受力筋均采用满绑，绑扣要成八字形，板内负筋用12 形马蹬支设，马蹬水平长100mm，支腿高为底板厚度减两个钢筋的保护层，支脚长336mm，每平方米一根。壁板网片筋之间用8钢筋做成的S状拉结筋拉紧，间距500500，成梅花状布置。 5、钢筋要横平竖直，间距均匀，位置准确，绑扎钢筋时每根必须有两个控制间距的控制点，附加筋和主筋要交错布置。注意插筋的留设，施工前仔细对照图纸，提前按图纸规定留设防水套管加强筋。栏杆与水池预埋件按照图纸规定预埋，不得漏掉。6、钢筋锚固及搭接长度按平法设计、图纸规定及抗震规范执行。7、未能在水池底板施工前封井的钢井管与主筋采用焊接，并在每个井管四周上下层各设216 l=2023mm加强钢筋。8、绑扎池壁、隔墙钢筋要在周边搭设钢筋支撑双排脚手架固定钢筋，防止钢筋倾倒。9、由于水池面积较大，钢筋运送采用转载机和25t吊车相结合的方法，特别是壁板上部筋，重要采用25t吊车进行运送。五、模板工程 1、 为了增长观感、保证施工质量，水池模板采用木模，用48mm钢管支撑、加固，长扣固定连接，模板与模板之间贴塑料胶条，模板安装要达成混凝土不漏浆，不胀模，表面平整，位置对的；校准垂直度，模板安装前适度涂刷隔离剂，避免玷污钢筋。模板支设前，对钢筋、埋件等应会同业主、监理、设计、质检等有关人员进行全面会检查收，合格后，方可支设模板，模板在支设前应刷砼脱模剂。模板应具有足够的强度、刚度和稳定性，可靠的承受混凝土的重量和侧压力，以及在施工过程中产生的荷载。重要单位工程模板支设详见以下简图：池壁模板对拉加固示意图： 池壁模板的底面应找平，在墙上继续安装模板时，模板应有可靠的支撑点，平直度应进行校正，模板搭接长度不应小于200mm。2、由于水池施工面积较大，模板运送采用人工与装载机相配合的方法，必要时采用一台25吨汽车吊进行配合施工，以提高效率。3、水池底板施工时搭设内、外双排脚手架；水池池底通长预埋1排300mm长20钢筋头，做为斜撑的支撑点，钢筋伸出底板300mm，间距3米，底板内钢筋段按规定焊=3mm、100*100mm止水片。4、 水池外 部脚手架均设扫地杆；脚手板要铺放平稳，用铁丝将两头牢牢绑在架杆上，不得有探头板存在。搭设前应对脚手架杆、配件进行严格检查，严禁使用规格和质量不合格的架杆、配件。搭设时水平杆偏差应1/250，立杆偏差应1/300。搭设过程中应在转角处按小于15m中心距至上而下搭设剪刀撑，剪刀撑角度4560按不小于外侧面框格总数的1/5设斜杆。搭设时，架顶自由高度不得大于6m。5、浇筑混凝土时要派专人检查模板和支撑，有否松动变形，发现问题及时调整，现浇混凝土结构的模板及支撑拆除时，混凝土强度应符合规范规定，应达成70%。 6、池壁模板加固采用12对拉螺栓，纵横间距500500mm，对拉丝长度为壁厚+（50mm2）模板+(50mm2)架管+（150mm2）丝扣长，U形卡要重叠使用，每头最少2个，螺丝要把紧，检查时作为检查重点。对拉丝中间加3mm厚5050mm止水板，在螺栓中间位置焊接，焊缝应饱满，不能有烧穿、漏焊等缺陷。对拉丝要起到外拉内顶的作用，两头焊50mm长10钢筋头控制模板间距。六、脚手架工程1、所有脚手架支撑均采用48钢管，扣件连接。2、在水池内、外均搭设双排脚手架。3、脚手架搭设，立杆应落于坚实的基层上，或增长枕木垫脚，以防止其沉降，脚手架均应设立剪刀撑。4、脚手架施工前，对操作人员应进行安全技术交底，脚手架严禁高空抛掷，必要时使用吊车配合运送。5、作业层分两层。两层作业层都要满铺，对头铺设的脚手板，在每块脚手板两端下面均要有小横杆离板端的距离等于150mm，小横杆应放正、绑牢。搭接铺设的脚手板，规定两块脚手板端头的脚手板与小横杆之间不允许用木块垫实，不允许垫任何物体。严禁留探头长度大于150mm的探头板。脚手板应在下列部位给予固定：脚手板的两端和拐角处;沿板长方向间隔1520mm。坡道和平台的两端。其它也许发生滑动和翘起的部位。离地面2m以上施工作业层都要在脚手架外立杆的内则绑两道牢固的护身栏杆和挡脚板。护身栏杆距离脚手的高度为1200mm，贴在外立杆则安设两道水平钢管。挡脚板高度为180mm。6、脚手架拆除前必须先检查脚手架是否存在影响安全拆除的隐患，发现异常情况必须进行解决，解决后再进行拆除。在拆除前，必须对参与拆除的人员进行安全质量技术交底及关于成品保护的交底。脚手架拆除前必须清理脚手板上的杂物，清理时严禁向外抛掷，严禁垂直方向上同时拆除。拆除脚手架时，在四周划出作业区域，并在易坠落范围四周设立醒目“严禁入内”标志，派专人进行监护，以保证拆除工作安全顺利进行。拆除时必须按“由上而下，先搭后拆，后搭先拆”的顺序进行拆除。分段拆除时，相邻两段的高差不得超过2m，当须拆除另一段有关的结构时，事先告知对方，以防坠落。七、混凝土工程1、混凝土施工采用商品混凝土，罐车运送至施工现场，混凝土泵车泵送至浇筑部位的方法。施工车辆到现场后有专人调度分派至需要浇筑地点，各车都要听从调度指挥，防止现场发生混乱，影响浇筑。2、混凝土浇注采用分段分层施工法，分层按水池底板+300500mm池壁为一层，其上结构为一层，接槎处留设施工缝；分段按后浇带将整个水池提成若干部分， 浇筑时从蓄水池一头开始浇筑。3、施工缝和后浇带安装-3*400止水钢板带，采用16钢筋焊接接固定，按500mm一对（两面固定）均匀布设。在钢板止水带两面焊接12钢筋间距100mm，用于固定孔径20mm钢丝网，钢丝网上在铺设孔径威3mm钢丝网。4、接茬部位支模前要先将浮渣、松动的石子剔除，漏出新鲜的混凝土面，用水冲洗干净，接茬部位浇筑混凝土时先浇筑50mm同标号的水泥砂浆。5、池壁接茬采用止水钢板，如下图所示。钢板止水带相交处、接缝处均采用单面满焊，保证焊缝严密，不漏水。6、底板混凝土浇筑采用斜面分层法进行连续浇筑，上层浇筑必须在下层混凝土初凝前完毕，在振捣时上一层振捣时振动棒要插入下层5cm。混凝土浇筑后用4台电动磨光机进行抹光。施工缝施工时将钢筋表面的混凝土剔除干净，原混凝土进行凿毛后用水清洗干净施工缝内的垃圾，混凝土采用C35抗渗混凝土，振捣密实。7、壁板混凝土浇筑采用分层法进行连续浇筑，浇筑时以后浇带为界分段分层进行连续浇筑。 每段下灰300500mm一层分层浇筑，上层浇筑必须在下层混凝土初凝前完毕，不允许留施工缝，上一层振捣时振动棒要插入下层5cm。8、后浇带是一种现浇钢筋混凝土结构施工过程中，克服由于温度收缩和结构主体沉降而也许产生的有害伸缩和沉降的一种临时施工缝。所以施工后浇带时必须注意以下几个问题：1）水泥用量对膨胀率的影响很大，所以水泥称量必须准确，误差不得超过1%，假如是直接掺加膨胀剂，则称量误差应更小，以保证设计规定的膨胀率。
