幕墙投标技术标.doc

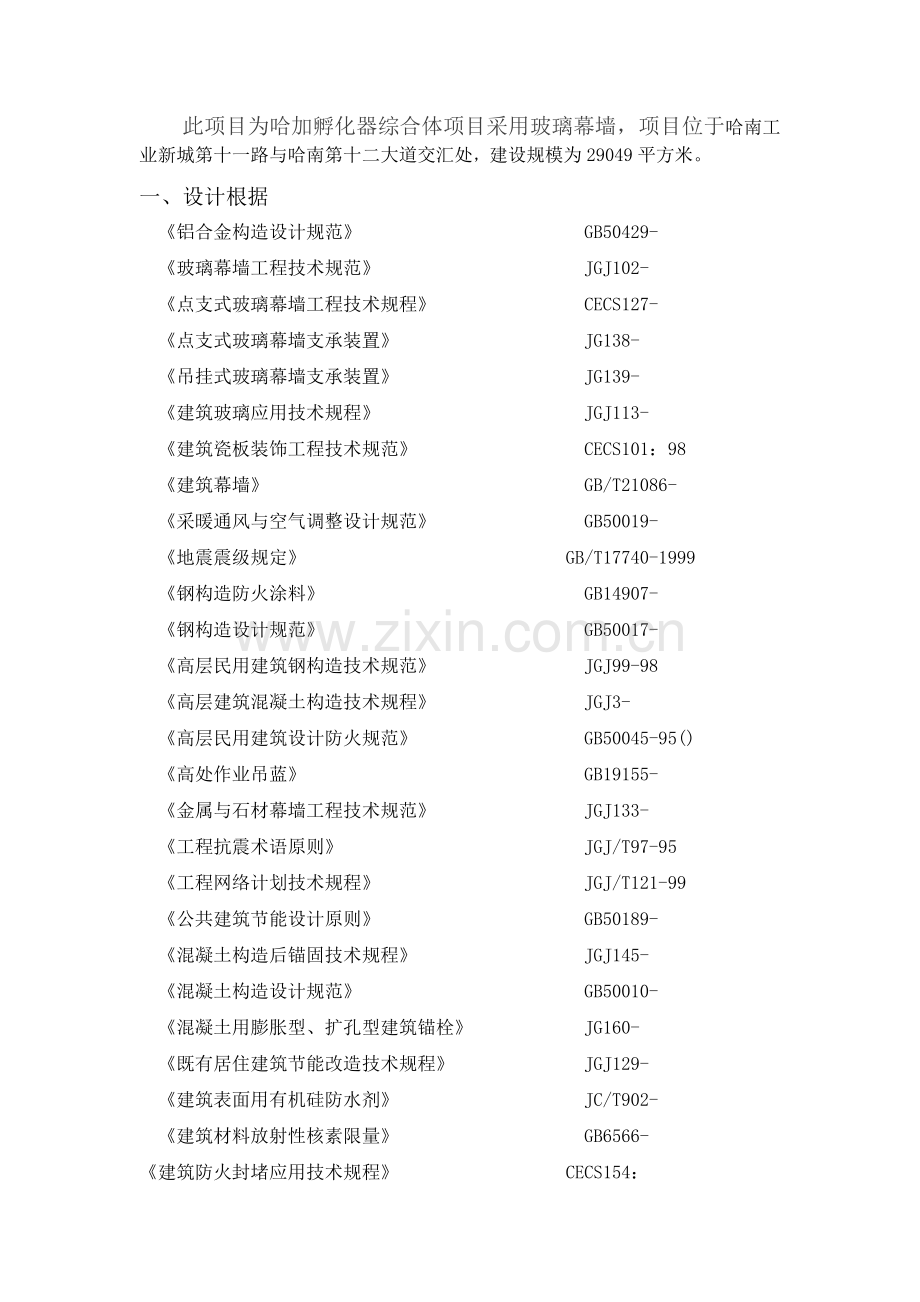

此项目为哈加孵化器综合体项目采用玻璃幕墙，项目位于哈南工业新城第十一路与哈南第十二大道交汇处，建设规模为29049平方米。
一、设计根据
《铝合金构造设计规范》 GB50429-
《玻璃幕墙工程技术规范》 JGJ102-
《点支式玻璃幕墙工程技术规程》 CECS127-
《点支式玻璃幕墙支承装置》 JG138-
《吊挂式玻璃幕墙支承装置》 JG139-
《建筑玻璃应用技术规程》 JGJ113-
《建筑瓷板装饰工程技术规范》 CECS101：98
《建筑幕墙》 GB/T21086-
《采暖通风与空气调整设计规范》 GB50019-
《地震震级规定》 GB/T17740-1999
《钢构造防火涂料》 GB14907-
《钢构造设计规范》 GB50017-
《高层民用建筑钢构造技术规范》 JGJ99-98
《高层建筑混凝土构造技术规程》 JGJ3-
《高层民用建筑设计防火规范》 GB50045-95()
《高处作业吊蓝》 GB19155-
《金属与石材幕墙工程技术规范》 JGJ133-
《工程抗震术语原则》 JGJ/T97-95
《工程网络计划技术规程》 JGJ/T121-99
《公共建筑节能设计原则》 GB50189-
《混凝土构造后锚固技术规程》 JGJ145-
《混凝土构造设计规范》 GB50010-
《混凝土用膨胀型、扩孔型建筑锚栓》 JG160-
《既有居住建筑节能改造技术规程》 JGJ129-
《建筑表面用有机硅防水剂》 JC/T902-
《建筑材料放射性核素限量》 GB6566-
《建筑防火封堵应用技术规程》 CECS154：

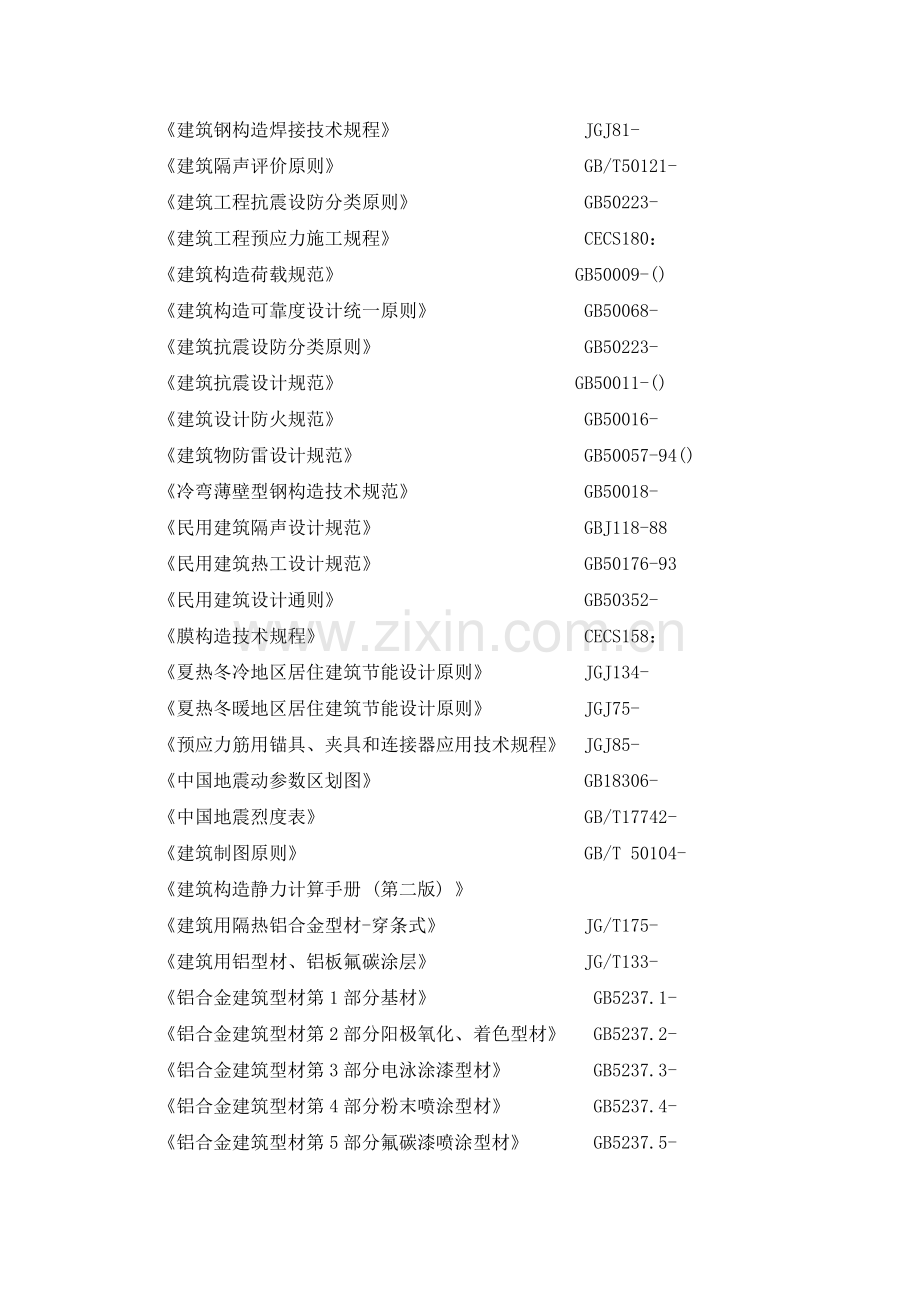

《建筑钢构造焊接技术规程》 JGJ81-
《建筑隔声评价原则》 GB/T50121-
《建筑工程抗震设防分类原则》 GB50223-
《建筑工程预应力施工规程》 CECS180：
《建筑构造荷载规范》 GB50009-()
《建筑构造可靠度设计统一原则》 GB50068-
《建筑抗震设防分类原则》 GB50223-
《建筑抗震设计规范》 GB50011-()
《建筑设计防火规范》 GB50016-
《建筑物防雷设计规范》 GB50057-94()
《冷弯薄壁型钢构造技术规范》 GB50018-
《民用建筑隔声设计规范》 GBJ118-88
《民用建筑热工设计规范》 GB50176-93
《民用建筑设计通则》 GB50352-
《膜构造技术规程》 CECS158：
《夏热冬冷地区居住建筑节能设计原则》 JGJ134-
《夏热冬暖地区居住建筑节能设计原则》 JGJ75-
《预应力筋用锚具、夹具和连接器应用技术规程》 JGJ85-
《中国地震动参数区划图》 GB18306-
《中国地震烈度表》 GB/T17742-
《建筑制图原则》 GB/T 50104-
《建筑构造静力计算手册 (第二版) 》
《建筑用隔热铝合金型材-穿条式》 JG/T175-
《建筑用铝型材、铝板氟碳涂层》 JG/T133-
《铝合金建筑型材第1部分基材》 GB5237.1-
《铝合金建筑型材第2部分阳极氧化、着色型材》 GB5237.2-
《铝合金建筑型材第3部分电泳涂漆型材》 GB5237.3-
《铝合金建筑型材第4部分粉末喷涂型材》 GB5237.4-
《铝合金建筑型材第5部分氟碳漆喷涂型材》 GB5237.5-
《铝合金建筑型材第6部分隔热型材》 GB5237.6-
《铝及铝合金彩色涂层板、带材》 YS/T431-
《一般工业用铝及铝合金板、带材》 GB/T3880.1～3-
《铝型材截面几何参数算法及计算机程序规定》 YS/T437-
《有色电泳涂漆铝合金建筑型材》 YS/T459-
《变形铝及铝合金牌号表达措施》 GB/T16474-1996
《变形铝及铝合金状态代号》 GB/T16475-
《变形铝及铝合金化学成分》 GB/T3190-
《建筑用隔热铝型材-穿条式》 JG/T175-
《建筑装饰用铝单板》 GB/T23443-
《干挂饰面石材及其金属挂件》 JC830.1、2-
《建筑装饰用微晶玻璃》 JC/T872-
《建筑幕墙用瓷板》 JG/T217-
《铝幕墙板、板基》 YS/T429.1-
《铝幕墙板、氟碳喷漆铝单板》 YS/T429.2-
《建筑幕墙用铝塑复合板》 GB/T17748-
《铝塑复合板用铝带》 YS/T432-
《天然板石》 GB/T18600-
《天然大理石荒料》 JC/T202-
《天然大理石建筑板材》 GB/T19766-
《天然花岗石荒料》 JC/T204-
《天然花岗石建筑板材》 GB/T18601-
《天然花岗石板材》 GB/T18601-
《天然石材统一编号》 GB/T17670-
《天然饰面石材术语》 GB/T13890-
《镀膜玻璃 第1部分：阳光控制镀膜玻璃》 GB/T18915.1-
《镀膜玻璃 第2部分：低辐射镀膜玻璃》 GB/T18915.2-
《防弹玻璃》 GB17840-1999
《浮法玻璃》 GB11614-1999
《夹层玻璃》 GB/T9962-1999
《建筑用安全玻璃 第1部分：防火玻璃》 GB15763.1-
《建筑用安全玻璃 第2部分：钢化玻璃》 GB15763.2-
《建筑用安全玻璃 第3部分：夹层玻璃》 GB15763.3-
《建筑用安全玻璃 第3部分：均质钢化玻璃》 GB15763.4-
《幕墙用钢化玻璃与半钢化玻璃》 GB17841-1999
《一般平板玻璃》 GB4871-1995
《热弯玻璃》 JC/T915-
《压花玻璃》 JC/T511-
《中空玻璃》 GB/T11944-
《着色玻璃》 GB/T18701-
《半钢化玻璃》 GB19841-
《建筑绝热用玻璃制品》 GB/T17795-
《钢分类》 GB/T13304.1、2-
《钢铁牌号表达措施》 GB/T221 -
《钢及合金术语》 GB/T20566-
《建筑构造用冷弯矩形钢管》 JG/T178-
《不锈钢棒》 GB/T1220-
《不锈钢和耐热钢冷轧钢带》 GB/T4239-1991
《不锈钢冷加工钢棒》 GB/T4226-1984
《不锈钢冷轧钢板及钢带》 GB/T3280-
《不锈钢热轧钢板及钢带》 GB/T4237-
《不锈钢丝》 GB/T4240-93
《建筑用不锈钢绞线》 JG/T200-
《不锈钢小直径无缝钢管》 GB/T3090-
《擦窗机》 GB19154-
《彩色涂层钢板和钢带》 GB/T12754-
《低合金钢焊条》 GB/T5118-1995
《低合金高强度构造钢》 GB/T1591-
《建筑幕墙用钢索压管接头》 JG/T201-
《高耐候构造钢》 GB/T4171-
《高碳铬不锈钢丝》 YB/T096—1997
《焊接构造用耐候钢》 GB/T4172-
《合金构造钢》 GB/T3077-1999
《构造用无缝钢管》 JBJ102
《金属覆盖层钢铁制品热镀锌层技术规定》 GB/T13912-
《冷拔异形钢管》 GB/T3094-
《碳钢焊条》 GB/T5117-1999
《碳素构造钢》 GB/T700-
《碳素构造钢和低合金构造钢热轧薄钢板及钢带》 GB/T912-1989
《碳素构造钢和低合金构造钢热轧厚钢板及钢带》 GB/T3274-
《优质碳素构造钢》 GB/T699-1999
《预应力筋用锚具、夹具和连接器》 GB/T14370-
《不锈钢和耐热钢牌号及化学成分》 GB/T20878-
《碳素构造钢冷轧钢板和钢带》 GB/T11253-
《建筑装饰用搪瓷钢板》 JG/T234-
《建筑密封材料术语》 GB/T14682-
《建筑密封胶分级及规定》 GB/T22083-
《丙烯酸酯建筑密封膏》 JC484-
《幕墙玻璃接缝用密封胶》 JC/T882-
《彩色涂层钢板用建筑密封胶》 JC/T884-
《石材用建筑密封胶》 GB/T23261-
《丁基橡胶防水密封胶粘带》 JC/T942-
《干挂石材幕墙用环氧胶粘剂》 JC/T887-
《非构造承载用石材粘胶剂》 JC/T989-
《工业用橡胶板》 GB/T5574-1994
《混凝土建筑接缝用密封胶》 JC/T881-
《建筑窗用弹性密封剂》 JC485-
《建筑密封材料试验措施》 GB/T13477.1～20-
《建筑用防霉密封胶》 JC/T885-
《建筑用硅酮构造密封胶》 GB16776-
《建筑用岩棉、矿渣棉绝热制品》 GB/T19686-
《建筑用硬质塑料隔热条》 JG/T174-
《建筑装饰用天然石材防护剂》 JC/T973-
《聚氨酯建筑密封胶》 JC/T482-
《聚硫建筑密封胶》 JC/T483-
《丙烯酸建筑密封胶》 JC/T484-
《绝热用岩棉、矿棉及其制品》 GB/T11835-
《绝热用硬质酚醛泡沫制品(PF)》 GB/T20974-
《建筑绝热用聚氨酯泡沫塑料》 GB/T21558-
《硫化橡胶或热塑性橡胶扯破强度测定》 GB/T529-1999
《石材用建筑密封胶》 JC/T883-
《橡胶袖珍硬度计压入硬度试验措施》 GB/T531-1999
《修补用天然橡胶胶粘剂》 HG/T3318-
《中空玻璃用弹性密封胶》 JC/T486-
《中空玻璃用丁基热熔密封胶》 JC/T914-
《中空玻璃用复合密封胶条》 JC/T1022-
《封闭型沉头抽芯铆钉》 GB/T12616-
《封闭型平圆头抽芯铆钉》 GB/T12615-
《紧固件螺栓和螺钉》 GB/T5277-1985
《紧固件公差螺栓、螺钉、螺柱和螺母》 GB/T3103.1-
《紧固件机械性能螺栓、螺钉和螺柱》 GB/T3098.1-
《紧固件机械性能螺母、粗牙螺纹》 GB/T3098.2-
《紧固件机械性能螺母、细牙螺纹》 GB/T3098.4-
《紧固件机械性能自攻螺钉》 GB/T3098.5-
《紧固件机械性能不锈钢螺栓、螺钉、螺柱》 GB/T3098.6-
《紧固件机械性能不锈钢螺母》 GB/T3098.15-
《紧固件机械性能抽芯铆钉》 GB/T3098.19-
《紧固件术语盲铆钉》 GB/T3099-
《紧固件 螺栓、螺钉、螺柱和螺母通用技术条件》GB/T16938 -
《铝合金窗》 GB/T8479-
《铝合金门》 GB/T8478-
《螺纹紧固件应力截面积和承载面积》 GB/T16823.1-1997
《十字槽盘头螺钉》 GB/T818-
《地弹簧》 QB/T3884-1999
《铝合金门插锁》 QB/T3885-1999
《平开铝合金窗把手》 QB/T3886-1999
《铝合金撑挡》 QB/T3887-1999
《铝合金窗不锈钢滑撑》 QB/T3888-1999
《铝合金门窗拉手》 QB/T3889-1999
《铝合金窗锁》 QB/T3900-1999
《铝合金门锁》 QB/T3901-1999
《推拉铝合金门用滑轮》 QB/T3902-1999
《闭合器》 QB/T3893-1999
《外装门锁》 QB/T2473-
《弹子插芯门锁》 GB/T2474-
《叶片门锁》 QB/T2475-
《球型门锁》 QB/T2476-
《铜合金铸件》 GB/T13819-1992
《锌合压铸件》 GB/T13821-1992
《铝合金压铸件》 GB/T15114-1994
《铸件尺寸公差与机械加工余量》 QB/T6414-1999
《建筑门窗五金件 插销》 JG214-
《建筑门窗五金件 传动机构用执手》 JG124-
《建筑门窗五金件 旋压执手》 JG213-
《建筑门窗五金件 合页(铰链)》 JG125-
《建筑门窗五金件 传动锁闭器》 JG126-
《建筑门窗五金件 滑撑》 JG127-
《建筑门窗五金件 滑轮》 JG129-
《建筑门窗五金件 多点锁闭器》 JG215-
《建筑门窗五金件 撑挡》 JG128-
《建筑门窗五金件 通用规定》 JG212-
《建筑门窗五金件 单点锁闭器》 JG130-
《建筑门窗内平开下悬五金系统》 JG168-
《钢塑共挤门窗》 JG207-
《电动采光排烟窗》 JG189-
《玻璃幕墙工程质量检查原则》 JGJ/T139-
《玻璃幕墙光学性能》 GB/T18091-
《采暖居住建筑节能检查原则》 JGJ132-
《彩色涂层钢板和钢带试验措施》 GB/T13448-
《钢构造工程施工质量验收规范》 GB50205-
《混凝土构造工程施工质量验收规范》 GB50204-
《建筑防水材料老化试验措施》 GB/T18244-
《建筑幕墙气密、水密、抗风压性能检测措施》 GB/T15227-
《建筑幕墙抗震性能振动台试验措施》 GB/T18575-
《建筑幕墙平面内变形性能检测措施》 GB/T18250-
《建筑外窗保温性能分级及检测措施》 GB/T8484-
《建筑外窗采光性能分级及检测措施》 GB/T11976-
《建筑外窗抗风压性能分级及检测措施》 GB/T7106-
《建筑外窗空气隔声性能分级及检测措施》 GB/T8485-
《建筑外窗气密性能分级及检测措施》 GB/T7107-
《建筑外窗水密性能分级及检测措施》 GB/T7108-
《建筑装饰装修工程施工质量验收规范》 GB50210-
《金属材料室温拉伸试验措施》 GB/T228-

二、如下是不一样构造形式幕墙比较，包括单元式、构架式、点支式幕墙系统。
（一）单元式玻璃幕墙
单元式玻璃幕墙是在工厂加工程度最高一种幕墙。竖框、横框等元件在工厂加工好，并安装幕墙面板（玻璃、铝板、花岗岩等），形成单元组件，运往工地直接固定在主体构造上。通过拼合最终完毕整幅幕墙。单元式幕墙最大特点是工地工期短，同步由于在工厂组装，可以用多种构图来组合，拚装成单元组件，这就为建筑师们发挥想象力提供了广阔天地。单元式明框幕墙系统、单元式隐框幕墙系统、单元式半隐框幕墙系统产品长处如下：
（1）工厂制作组装，加工组装精度高、能有效控制质量，便于机械化、自动化生产，也便于细部雕琢。
（2）板块现场安装，施工机械化程度高，能消除人为原因对元件拼装质量影响，便于施工质量控制。可与土建主体构造同步施工，施工周期短，无脚手架，施工过程外观形象好，便于成品保护。
（3）设计技术成熟，幕墙系统构造十分讲究，故而对幕墙水密性、气密性、抗风压变形性能有周全考虑，系统对层间位移、温度变形等有相称大适应能力。
（4）板块接缝处所有采用专用耐老化橡胶条密封，使幕墙具有自洁功能,表面受污染程度低。
（5）经典单元式幕墙是运用雨幕原理实现对插接缝防水构造设计最理想形式幕墙，抗震能力强。
（6）多重胶条密封，使之能采用干法施工为主，防止湿作业对环境污染。
缺陷是：型材用量增长，成本较高，运送和寄存不以便、施工现场起吊规定高，轻易导致损坏，对土建施工质量及施工单位现场管理水平规定很高。

单元幕墙大样
玻璃选用：玻璃选用双腔三层玻璃高透光钢化玻璃板(安全玻璃)，传热系数≤2.0W/(m2.k)，
缝隙：玻璃板之间采用建筑耐候密封胶刮平封严
构造支撑构件：由金属立柱、横向副框构成
幕墙气密性能分级为6级，水密性能分级为4级，抗风压性能分级为4级，保温性能分级为6级，玻璃选用应遵照《建筑玻璃应用技术规程》和《建筑安全玻璃管理规定》发改运行 [] 2116号及地方主管部门有关规定。

（二）构件式玻璃幕墙
构件式玻璃幕墙是在主体构造上安装杆件（立柱、横梁）形成框格，框格外形、尺寸及外表面平整度是在杆件安装过程中调整、定位、固定形成，杆件安装完毕形成固定在主体构造上框格后，再安装玻璃形成幕墙，面板接缝在一根整体杆（立柱、横梁）上，这个杆件在型材挤压时就是一种整杆件，面板固定在这个杆件上。上墙安装时先安装杆件，此时由于尚未安装面板，人可在外侧操作，对杆件进行调整、定位后固定，在杆件安装定位固定后再安装面板。
构件式幕墙是将车间内加工完毕构件，运到工地，按照施工工艺逐一将构件安装到建筑构造上，最终完毕幕墙安装。构件式幕墙按照外视效果分为全隐式、半隐式、明框式、干法隐框幕墙四种，半隐式又分显横和显竖两种。按照装配方式分为压块式、挂接式两种。
产品特点：
1、压块式构件幕墙（也叫构件式幕墙）
（1）板块采用浮动式连接构造，吸取变位能力强。
（2）定距压紧式压块，保证使每一玻璃板块压紧力均匀，玻璃平面变形小，镀膜玻璃外视效果良好。
（3）硬性接触处采用弹性连接，幕墙隔音效果好。
（4）可以实现建筑上平面幕墙和曲面幕墙效果。
（5）拆卸以便，易于更换，便于维护。
2、挂接式构件幕墙（也叫小单元式构件幕墙）：
（1）安装简捷，易于调整。
（2）连接采用浮动式伸缩构造，可适应变形。
（3）合用于平面幕墙形式。
（4）硬性接触处采用弹性连接，幕墙隔音效果好。
3、总构造件式玻璃幕墙
长处：
1、构件在工厂制作、加工精度高。
2、现场分立元件安装、组装，材料成本较低。
3、多种形式组合，灵活以便。
4、更具老式意义。
缺陷：相对工期较长，人工成本较高。

明框构件式 半隐构件式

名词解释
1、明框玻璃幕墙：明框玻璃幕墙玻璃镶嵌在铝框内，成为四边有铝框幕墙构件，幕墙构件镶嵌在横梁上，形成横梁立柱外露，铝框分格明显立面。 明框玻璃幕墙是最老式形式，应用最广泛，工作性能可靠。相对于隐框玻璃幕墙，更易满足施工技术水平规定。
2、半隐玻璃幕墙：半隐框玻璃幕墙分横隐竖不隐或竖隐横不隐两种。不管哪种半隐框幕墙，均为一对应边用构造胶粘接成玻璃装配组件，而另一对应边采用铝合金镶嵌槽玻璃装配措施。换句话讲，玻璃所受多种荷载，有一对应边用构造胶传给铝合金框架，而另一对应边由铝合金型材镶嵌槽传给铝合金框架。
3、隐框（全隐）玻璃幕墙：隐框玻璃幕墙是一种综合性技术新产品，该幕墙没有用以夹持玻璃并承重铝合金外框，它是完全依托构造胶把成百上千块玻璃粘结在铝型材框架上。
（三）点支式玻璃幕墙
又叫驳接式玻璃幕墙。它变化了过去着重用玻璃来体现建筑、窗户、质感、体型老式手法，而是更多地运用玻璃透明特性，追求建筑物内外空间流通和融合，人们可透过玻璃清晰地看到支承玻璃整个构造系统，使这种构造系统从单纯支承作用转而体现其可见性。由于这种奇特效果，虽然它诞生到目前只有30数年时间，已广泛地应用于多种大型公共建筑。 点支式玻璃幕墙由装饰面玻璃，驳接组件和支承构造构成。按外立面装饰效果分为平头点支式玻璃幕墙和凸头点支式玻璃幕墙。 按支承构造分为肋驳接点支式玻璃幕墙，钢构造点式玻璃幕墙，钢拉杆点支式玻璃幕墙、双层索点支式玻璃和单层索点支式玻璃幕墙。
装饰面玻璃必须钢化处理，可采用单层玻璃，中空玻璃，夹层玻璃。
　　性能长处：
　　1．效果通透，可使室内空间与室外环境自然友好。
　　2．构件精致，构造美观，实现精美金属构造与玻璃装饰艺术完美融合。
　　3．支承构造多样，可满足不一样建筑构造和装饰效果需要。
　　4．玻璃与驳接爪件采用球铰连接，具有较强吸取变形能力。
缺陷：点支式玻璃幕墙作用力在玻璃上四个点上，由于玻璃孔上有极大应力，虽然钢化玻璃就算是通过热渗处理也有也许发生自爆，因此，为了防止由于玻璃破碎导致玻璃幕墙倒塌，雨篷、天窗和玻璃肋必须使用钢化胶合玻璃，假如面板玻璃也能使用钢化胶合玻璃就会愈加安全可靠。同步点支式玻璃幕墙启动扇设计也很局限，至今仍没有很好处理方案。因此目前点支式玻璃幕墙受到机场、展厅、裙楼、大堂等公共建筑物青睐，不适合高层建筑大面积玻璃幕墙。

拉索点支式 玻璃肋点支式
玻璃选用：玻璃选用双腔三层玻璃高透光钢化玻璃板(安全玻璃)，传热系数≤2.0W/(m2.k)
缝隙：玻璃板之间采用建筑耐候密封胶刮平封严
构造支撑构件：目前较为流行支撑构造为金属构造支撑和玻璃肋构造支撑，玻璃与构造支撑构件均采用金属链接杆与金属固定件相连接。
幕墙气密性能分级为6级，水密性能分级为4级，抗风压性能分级为4级，保温性能分级为6级，玻璃选用应遵照《建筑玻璃应用技术规程》和《建筑安全玻璃管理规定》发改运行 [] 2116号及地方主管部门有关规定。
