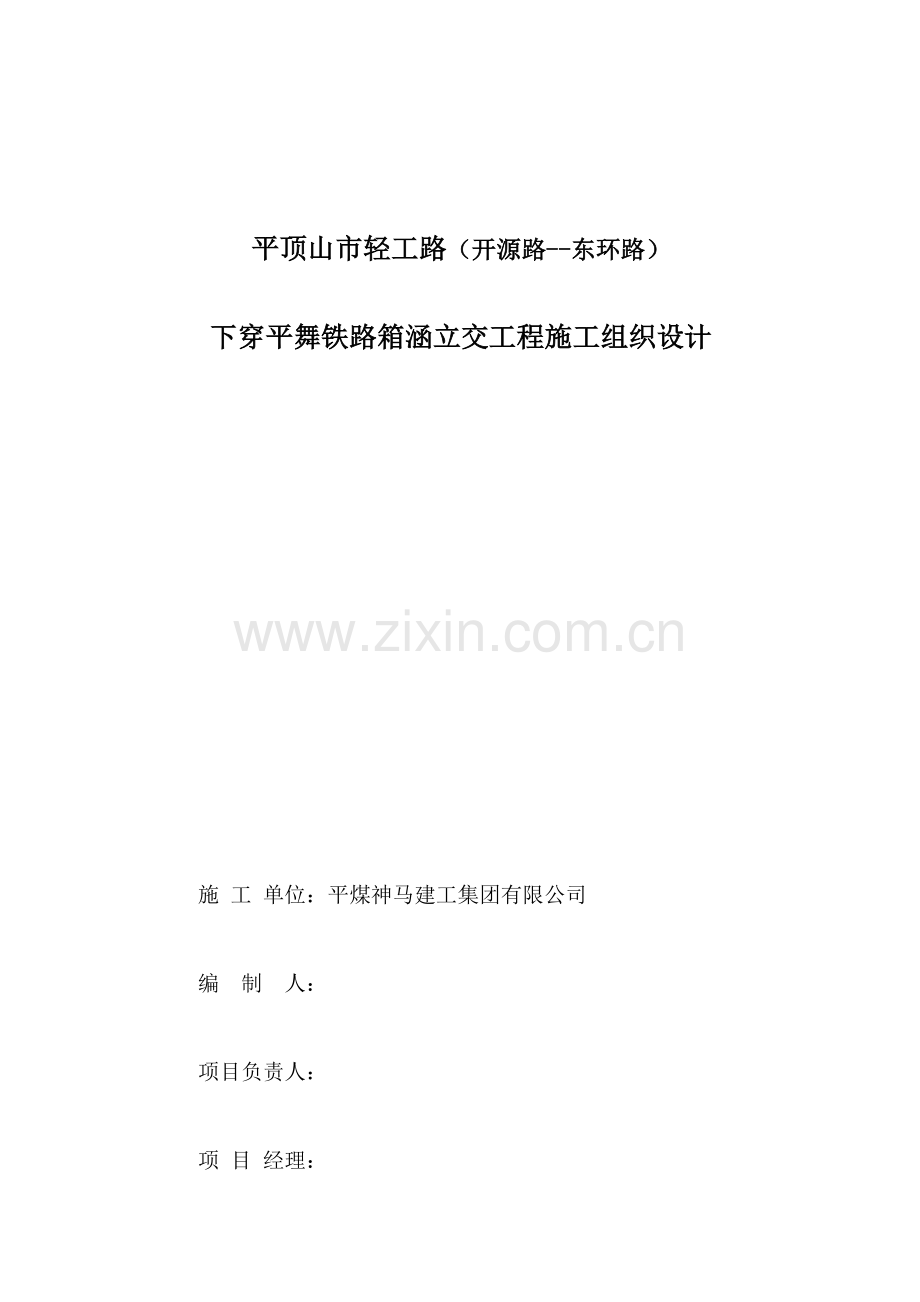

平顶山市轻工路(开源路--东环路)
下穿平舞铁路箱涵立交工程施工组织设计
施 工 单位:平煤神马建工集团有限公司
编 制 人:
项目负责人:
项 目 经理:

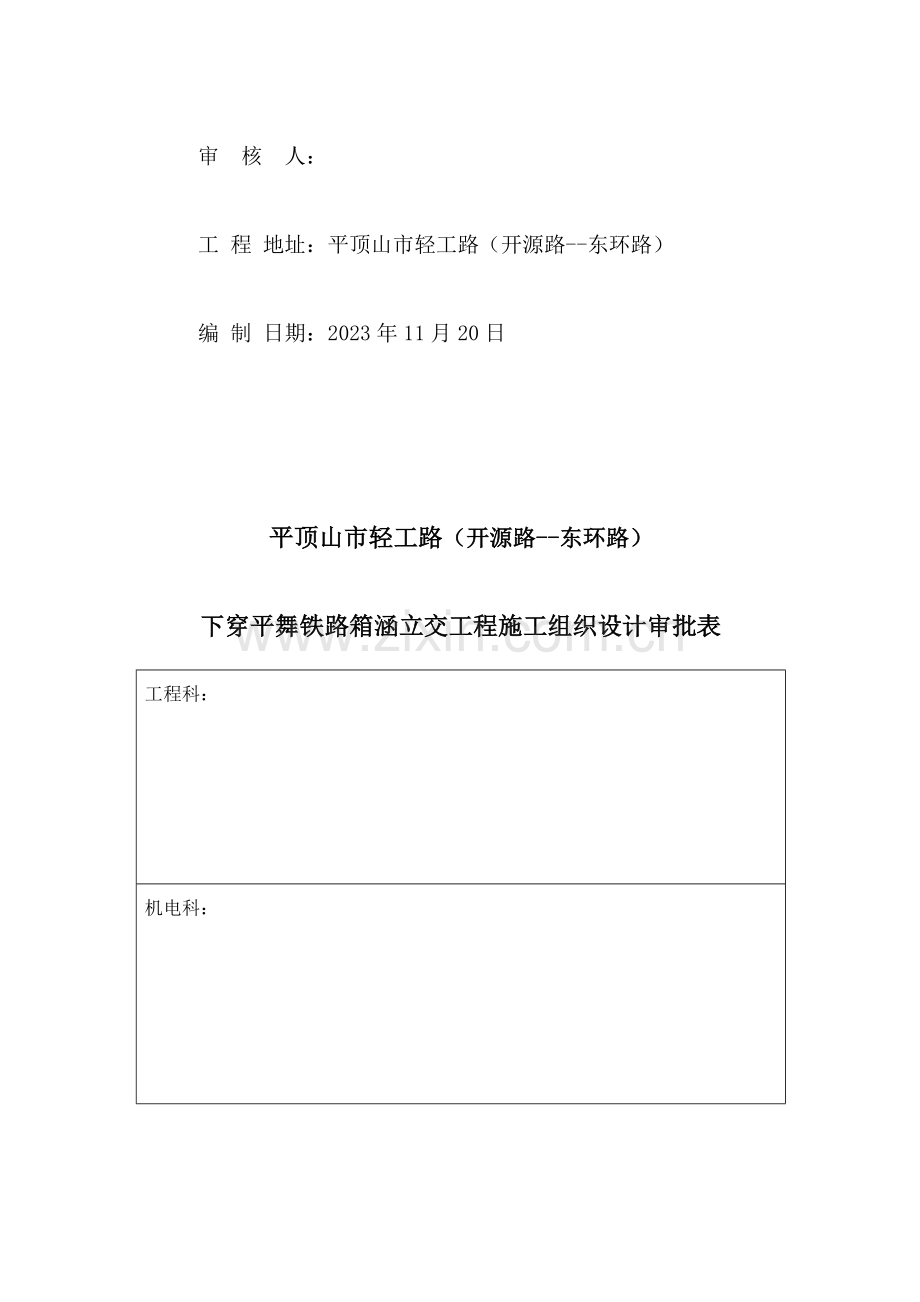

审 核 人:
工 程 地址:平顶山市轻工路(开源路--东环路)
编 制 日期:2023年11月20日
平顶山市轻工路(开源路--东环路)
下穿平舞铁路箱涵立交工程施工组织设计审批表
工程科:
机电科:
安检科:
总工程师:
目 录
第一章:编制说明 ……………………………第3页
第一节:总体设计
第二节:箱涵设计简介
第三节:场地地质情况
第二章:工程概况…………………………………第3页
第三章:工程目的……………………………… 第6页
第四章:施工部署…………………………………第6页
第一节:工程特点、施工管理重点及难点
第二节:施工现场布置
第五章:各重要施工方案实行……………………第9页
第一节:箱涵顶进流程
第二节:箱涵顶进后续施工
第三节:项目组织机构管理
第四节:保证工期的施工进度计划
第五节:劳动力及资源配置计划
第六章:质量保证措施……………………………第25页
第一节:施工组织保证
第二节:管理体系保证
第三节:管理制度实行
第七章:安全文明施工保证措施………………… 第27页
第一节:各种安全制度建立
第二节:应急预案防护措施
第三节:顶进施工安全措施
第八章:季节性施工保证措施……………………第32页
第九章:施工现场平面图…………………………第32页
第十章:施工进度计划图…………………………第32页
第一章、编制说明
本施工组织设计的编制是依据施工图纸、并结合类似工程的施工经验和现有技术及机械设备情况编制。
编制内容涉及工程施工图纸范围内的土建工程及安装工程。
重要编制依据为建筑施工图纸和相关设计文献,以及如下施工规范和规程:
1、现场实际勘察情况。
2、国家现行的建筑工程施工质量验收规范;
3、《铁路桥涵设计基本规范规范》 TB10002.1--2023 2023版
4、《铁路和桥涵地基基础设计规范》 TB10002.3--2023 2023版
5、《铁路混凝土结构耐久性设计规范》 TB10005--2023
6、《铁路桥涵建筑修理规定》 铁运《2023》38号
7、《城市道路工程设计规范》 CJJ37--2023
8、《城市桥梁设计规范》 CJJ11--2023
9、《建筑地面工程施工质量验收规范》 GB50209-02
10、《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTGD62--2023
11、《公路沥青路面设计规范》 JTGD30--2023
第二章、工程概况
一、总体简介
序号
项 目
内 容
1
工程名称
平顶山市轻工路(开源路--东环路)下穿平舞铁路箱涵工程
2
工程地址
平顶山市轻工路(开源路--东环路)
3
建设单位
平顶山市城乡规划建设局
4
设计单位
中铁工程设计征询集团有限公司
5
监理单位
平顶山市工程建设监理公司
6
质量标准
合格工程,争创市优,符合设计标准
7
勘探单位
中铁工程设计征询集团有限公司
二、箱涵设计简介
序号
项 目
内 容
1
桥涵规模
桥涵长度
35.8m
桥涵深度
8.9m
桥涵高度
7.9m
与路夹角
640
技术标准
设计标准
城市次道路
设计车速
40Km/h
路面结构
设计使用年限
2023
2
立交净高
机动车道
非机动车道
4.5m
3.5m
3
路基横断面布置
K3+431.34处下穿平舞铁路,采用35.8m路基,16m快慢车道,及两端16米非机动车道,3.8m人行道
4
机动车道照明
平均照度≥ 301x,照度均匀度u≥0.4
5
人行道照明
平均照度≥ 7.51
混凝土标号
浇筑位置
C40 P8
箱体
C30
箱顶栏板、帽石、电缆槽、挡水坎、箱顶排水坡、洞口挡土墙
C25
桩身、护壁、承台、混凝土支墩
C20
箱底垫层、机动车道、非机动车道调坡混凝土
本铁路南北方向穿过杨西村庄,道路与铁路斜交,斜交角度为640,平舞铁路是舞阳钢铁有限责任公司的专用铁路,从舞钢厂区寺坡至国铁平顶山站,桥位处平舞铁路里程为K6+608,为单线非电气化铁路,位于R=1000m的曲线下坡段上,钢筋混凝土枕,铁路以路提形式通过,铁路路肩比两侧地面高约1.0-2.0m,东侧路基坡脚处有一条2m土路,路基全宽6.6m。铁路东西两侧均为林地及民房,地形较平坦。该工程采用预制箱涵顶进法施工,工作坑设在铁路西侧,箱涵顶进到位后,为了防止路基土方塌方,预先在铁路两侧顺铁路方向各设立一排(7根)直径1.5m挖孔桩防护路基,用作架空支点。
三、场地地质情况
1、本次在勘察深度范围内,地基土共分9个工程地质单元层,(不涉及亚层),现自上而下分述如下:
(1)、一层素填土(Q4ml)。
(2)、二层粉质粘土:fak=150kpa;
(3)、三层粉质粘土:fak=180kpa;
(4)、四层粉砂:fak=200kpa;
(5)、五层砂卵石:fak=400kpa;
(6)、六层粉质粘土:fak=300kpa;
(7)、七层粉土:fak=280kpa;
(8)、八层粉质黏土:fak=320kpa;
(9)、九层细砂:fak=300kpa;
2、本工程场地无不良地质情况。
3、地下水类型属孔隙潜水,地下水稳定水位6.30m左右,近期内年最高水位3.0m,对混凝土及钢筋具有微腐蚀性。
4、地下水、土对混凝土具微腐性,相关收件须按《工业建筑防腐蚀设计规范》GB50046,以及《建筑防腐蚀工程施工及验收规范》GB50212-2023规定进行防护。
5、设计要点:
(1)、本工程高程系统、道路里程系统与道路设计保持一致。
(2)、轨底至框架桥顶板顶高度最小为0.74m。
(3)、垂直铁路方向主体长度不小于既有路基宽度,并考虑线路养护通道及电缆槽设立。
(4)、框架桥顶防水层采用氯化聚乙烯型防水层,并铺6cm厚C40纤维混凝土保护层,边墙涂聚氨酯防水涂料。
(5)、桥顶帽石栏杆内侧设立防抛网,防抛网高度2.2m。
(6)、主体施工完毕后,框架桥外侧挖空部分路基用级配碎石进行回填,并对框架桥两侧施工受影响的路基进行注浆加固。
(7)、开挖施工基坑时需对路基边坡采用喷10cm厚的C20混凝土防护。
(8)、框架桥主体施工完毕后,对破坏的路基边坡采用M10浆砌片石护坡防护。
(9)、在桥引道两端坡顶按规定设立限高防护架及安全警示标志。
(10)、根据地下水位高程,引道非机动车道外侧采用C30混凝土挡墙防护铁路路基,并在墙顶设立栏杆。
(11)、考虑斜交影响,在框架桥两侧股道下设立C30快干混凝土拨正块,保证铁路行车平顺性。
(12)、在框架桥顶东侧设立通信电缆槽。
(13)、框架桥施工完毕后,对铁路路肩上及引道施工影响范围内的桩基进行凿除。
第三章、工程目的
1、工程质量目的:保证市优,创建合格工程,保证工程质量符合设计规定。
2、施工工期目的:总工期150日历天。
3、工程成本造价控制目的。
从图纸设计、材料设备选型、作业队伍的选择、现场施工组织、管理、协调与控制等各个方面,提出行之有效的合理化建议和方案,加强过程和程序控制,追求“过程精品”,避免不必要的拆改、浪费,尽最大能力减少和节省工程成本。
4、安全生产目的:认真贯彻“安全第一,防止为主”的方针,杜绝死亡/重伤事故、火灾事故和人员中毒等事件的发生。
5、文明施工目的:严格执行工程处及平顶山市有关部门的规定,达成市级标准化文明工地规定,争创标准化文明工地。
6、环境保护目的:符合国家及地方有关的环保规定
第四章、施工部署
一、工程特点、施工管理重点及难点
1、本工程实行队伍管理,有专业队伍进行交叉施工,如何履行总包责任、权利和义务,站在工程全局的角度对专业承包商进行通盘策划、高效组织、管理、协调和有效的控制,是我们在本工程中最重要的任务,必须要加强对施工现场的管理工作,建立项目经理部权威性的统一指挥、协调设计与施工,以适应多变的客观条件,保证施工生产按预定的规定进展。
2、项目部必须根据工程处的管理规定,结合项目的具体情况制定本项目的总承包管理实行细则,报处领导批准后认真执行。全面贯彻工程处的管理方针,调集优秀的管理人员,发挥自身队伍优势,加强项目管理体系的运作。同时,优先采用先进技术、材料、工艺和设备,节约成本、提高工效、保证质量。通过严格的管理和全新的场容形象,保证施工管理目的的实现。
3、项目部按照监理、建设单位、工程总监的规定,编制该工程综合进度计划。并以总计划为依据,编制分部、分项工程施工进度计划。以总计划为首要进行整个现场的有序施工。
4、工程技术难点
(1)、本设计标高系统、道路里程系统与道路设计保持一致,施工前施工单位应核对工点位置、里程、标高,有疑问及时与设计联系。
(2)、引道与施工作业坑要提前开挖,并且要挖至设计底标高-8.5m位置,期间要进行地下降水,并且做好边坡防护和支撑,框架桥外侧挖路基面喷混凝土防护,以防路基塌方。
(3)、因本工程基坑开挖面比较大,应避开雨季施工,并应做好基坑防排水工作,严禁外流水入基坑工作面。
(4)、由于场地狭小,机械设备及材料堆放场地有限,混凝土供应要根据现场情况与商混站积极配合,并做好后期混凝土观测和养护工作。现场施工通行的施工人员较多,要增强施工人员的安全防范意识。并且在箱涵顶进过程中,要保证铁路上列车要正常通行;垂直方向使用吊车配合,方便上下提高,在西侧架空搭设安全上下通道,通道两侧和顶部要进行防护,在安全通道进口处设立警示标志和标语。
(5)、由于桥位地处水位较高,施工挖孔桩时,应加强通风、照明等安全设施的配备,挖桩至透水层时,应防止突涌,加强抽水。
(6)、整个施工过程中,由于路基设备易发生变化,要不间断对于变形处进行沉降监测,发现沉降监测后,应立即停止顶进作业。
(7)、施工时,基槽过深,要进行地质验槽工作。
(8)、大体积混凝土施工时,要采用有效措施防止水化热、收缩徐变对结构产生裂缝。
(9)、本工程钢筋选用范围为,凡钢筋直径d≥12mm者为HRB400钢筋,直径d<12mm者为HPB235钢筋。
5、施工要点
(1)、基坑开挖后必须进行验槽,基底承载力局限性160Kpa时及时告知相关部门,并进行地基解决。
(2)、箱涵主体采用D型梁架空现浇的施工方法,线路架空期间,铁路列车限速25KM/h。
(3)、基坑开挖及施工过程中,注意及时排水,避免基坑长期浸泡,基坑边坡按1:0.5开挖,基坑回填土应对称分层夯实。
(4)、箱涵顶板用C30混凝土做排水坡,排水坡上设立TQF-1防水层,防水层上设立4CM厚C40纤维混凝土保护层,雨水沿两侧涵顶的直径100mmPVC落水管排至桥下路基侧沟。
(5)、箱涵两侧外壁、边墙均涂聚氨酯防水涂料,箱涵下设10cm厚的C20混凝土垫层及50cm厚碎石垫层,垫层长度与涵身一致,宽度两侧各超过涵身20cm。
二、施工现场部署
1、临时设施布置及说明
根据工程实际情况,结合总体施工组织安排,重要生产临设在围挡期间一次布设到位,材料堆场、施工便道等根据各期施工的不同需求,在前期布置的基础上作适当调整。
(1)、施工围挡
施工围挡设计图纸全封闭施工规定执行,在施工过程中加强围挡的平常维护、清理等工作。
(2)、临时道路
施工便道:场内设专用弃土外运及材料运送等施工车辆进出的施工便道与城市主干道连接。主便道出入口段采用钢筋混凝土路面(路面厚度为20cm,宽度6m),目前设立在从杨西村乡村主路通过。
场地硬化:在施工期间对施工场地所有进行硬化,硬化采用12cm厚的C20混凝土,硬化场地向四周设3‰的排水坡,排入排水沟和集水井。
(3)、临时标牌
在大门内侧显著位置设立“五牌二图”(即工程概况牌、管理人员名单及监督电话牌、消防保卫牌、安全生产牌、文明施工牌和施工现场平面图,工程效果图),在大门外侧设立一个公示标牌,书写项目名称、建设单位、设计单位、施工单位、监理单位、安全、质量监督单位、工程负责人和监督电话等,书写格式、标牌的格式和尺寸、设立的位置应通过监理工程师审批,规定美观整齐,字体清楚,并保持整洁。
在施工通道和作业面,挂设醒目的、具有针对性的警示牌、安全标志、如指令标志、提醒标志、警告标志、严禁标志、高处作业标志等;并在场内设立宣传栏、读报栏、安全教育等宣传设施。
(4)、洗车槽
在围挡出入门口内各设一个混凝土洗车槽,上设钢格栅。配置高压水枪和蓄水水箱,所有车辆冲洗干净后方可出场,洗车槽旁设一个沉淀池。
(5)、临时建筑
①工作房
采用彩钢瓦型钢结构,内设钢筋加工棚、机修房等以满足生产需要。
②材料库房
采用活动板房,易于搬迁,内分隔存小型材料、小型机具等日杂用品,规定分隔存放、标记清楚。
(6)、根据需要在施工场地内设材料堆放场地、机械设备停放场地及钢木加工场地,用以堆放材料、停放机械设备以及钢筋的加工。
第五章、各重要施工方案
一、箱涵顶进流程
1、箱涵顶进方案及施工流程
(1)、桥位处道路横断面布置形式为8m(非机动车道)+16m(机动车道)+8m(非机动车道);
(2)、根据道路与铁路夹角640,铁路两侧半路肩宽度,电缆槽设立等情况,按斜交260斜做,框架桥顶板厚1.1m,底板厚1.2m,边墙、中墙均厚1.0m,结构全高7.9m,顺道路方向斜长8.90m,垂直铁路路基方向长度8.0m,顺铁路路基方向长度(跨度)为40.05m,框架桥顶铺设氯化聚乙烯防水卷材及6cm厚C40纤维混凝土防护层,框架两侧涂聚氨酯防水涂料,框架桥与挡墙间设立聚乙烯泡沫塑料板沉降缝。
轻工路箱涵顶进深度8.9m,采用两端分别设始发坑和接受坑,箱涵在始发坑的滑板上预制、养护,再从由始发坑向接受坑顶进,采用“预制箱涵顶进”施工方案。箱涵顶进工艺流程,见图:
场地平整
始发坑、接受坑开挖支护
管棚施设
箱涵分段顶进
始发坑、接受坑回填
回填灌浆
入洞
泥浆拌制
箱涵预制、养护
施工准备
箱涵内土方分段开挖
箱涵两端砌砌封挡
场地恢复
顶进箱涵施工顺序效果图(立面)
横系梁
铁路
后背墙
支撑梁
预制箱涵
挖孔桩支点
千斤顶
滑板
100#纵抬梁
钢枕
56#横抬梁
2、顶进设备选型
(1)土方施工设备
挖掘机2台、推土机1台、装载机1台等。
(2)钻孔设备
FDP-15B水平定向钻机1台,经纬仪1台。
(3)砼施工设备
砼运送、浇筑,以及钢筋、木工加工设备。
(4)箱涵顶进设备
选用20台200t液压千斤顶及其控制系统。纵抬梁使用1m高工字钢,横抬梁使用560mm高工字钢。
(5)注浆及泥水系统
箱涵顶进注浆系统,采用在管内共设立两根总管、三套管路系统。
一套采用液压注浆泵把储浆箱内的浆液压入,箱涵顶进时同步向其四周注浆,另一套采用液压注浆泵进行补浆。再在地面设立一套管路系统,用于补浆、输送浆液及对出洞口补浆。
泥水系统由泥浆池、搅拌机、注浆泵及连接管路等组成。本系统进水相对密度控制在1.1~1.16。
整个泥水系统由流量调节阀来控制流量。
3、施工准备
(1)、平整场地、规划施工现场
箱涵顶进施工队进场,先平整场地,根据施工需要规划施工现场,并着手进行场地布置。由于基坑较深,先要进行降水作业,水位降至设计开挖标高以下。
(2)、现场布置
箱涵顶进施工前,先修建临时通道;架设临时用电及临时用水管线;选好泥浆解决场地、规划临时堆土场,以及施工配套设施安装场地,按1:0.5开挖始发坑和接受坑,并进行护底、护壁。
a、 框架桥、主体、护管及挡墙均采用工字钢架空上部铁路,框架桥主体及挡墙采用就地灌注施工,护管采用厂制,就地直埋的方式。
b、 铁路线架空:采用100#工字钢作为纵抬梁,分别位于铁路两侧,将箱涵上部枕木换位钢枕,纵抬梁位于钢枕上部,互相连接,横抬梁位于钢枕下部,采用56c#工字钢束和钢枕作为架空横梁,间距约为0.6m, 五根为一组,坐落在两侧挖孔桩上,在两侧路肩上采用直径1.5m挖孔桩作为架空硬支点,桩长15m。依次由西到东共7组支撑,将铁路架空。
c、 挖孔桩施工及架空线路时,列车需要慢行,慢行速度不大于45Km/h。
(3)、泥浆沉淀池
在顶进坑附近布置一个泥浆沉淀池,泥浆沉淀池,设计其长×宽×深为5m×4m×2m,在地面开挖或砖砌而成。
桥顶设纵横向流水坡,汇入框架桥边墙预埋的泄水管中,通过PVC管引入道路排水系统。立交泵站设立在铁路西侧,道路北侧,通过泵站提高,将道路积水引入市政排水系统。
(4)、供水系统
在箱涵顶进始发坑附近设立水箱,供应箱涵顶进机工作需要的清水。水源使用地下水或就近抽取。挖孔桩时,在铁路两侧路基坡脚外各布置1眼直径0.5m混凝土管井,井深16m.可进行井点降水。
(5)、始发坑、接受坑施工
始发坑、接受坑的长宽尺寸根据箱涵顶进方法、箱涵预制场地布置和坑内顶进设备的尺寸拟定。
始发坑、接受坑的深度则重要由设计箱涵底部高程和地面高程决定:箱涵底部高程加上基坑轨道及基础(滑板)厚度,就是需开挖的坑底标高。
结合箱涵顶进机具的尺寸、作业规定及箱涵顶进位置纵断面图,顶进始发坑尺寸下口为计划 40m(长)×9m(宽)×10m(深),上口尺寸根据坑深和土质放坡拟定。
顶进始发坑上口采用砖砌地圈梁护口;墙壁采用10cm厚C20砼护壁;主体施工完毕后,对框架桥两侧挖空部分采用级配碎石填筑,并对路基进行注浆加固,路基边坡采用M10浆砌片石铺砌防护。
接受坑下口净尺寸为35.8m×8.6m(宽)×8.9m(深),放坡和坑壁支护措施同始发坑。底板现浇10cm厚C20砼垫层。接受坑与始发坑同期施工。
始发坑和接受坑均按1:0.5放坡,始发坑和接受坑均设坡道与外围施工道路相接。出入口挡墙部分为混凝土结构,采用在非机动车道外侧用C30混凝土浇筑,顺道路方向东西各长10m,沉降缝采用聚乙烯泡沫塑料板沉降缝。
4、施工排水
始发坑和接受坑四周设排水沟,四角设集水坑,坑外设截水沟,以保证箱涵顶进施工顺利进行。
5、后背设计
(1)、箱涵顶进后背结构设计为:槽钢井架后背+后背顶铁5cm厚+C25砼填充。
(2)、先加工25号槽钢成井子架并与后背铁焊牢,将后背铁固定在箱涵顶进始发坑的池壁上,背铁土墙面之间空隙以C25素砼浇灌填充,厚度不小于50cm,平面尺寸8×2m。
(3)、顶进坑后背要有足够的强度,在顶进过程中能承受千斤顶的最大作用力。
(4)、后背墙表面要平顺,并且垂直于顶进箱涵的轴线,避免产生偏心受压。
6、箱涵顶进施工工艺流程,见图:始发坑开挖、支护
滑板浇筑
箱涵预制
顶进设备安装调试挖
收尾工作
洞内挖土、箱涵顶进
入洞
砼拌制、运送
箱涵养护
箱涵顶进施工工艺流程图
7、箱涵预制
(1)基坑开挖
箱涵在基坑内进行制作,所以必须先挖好基坑。
土体放边坡开挖土方,并辅以井点降水开挖基坑的方法。土方是运用履带式挖掘机抓斗挖土,人工进行边坡修正面开挖到基坑设计规定-8.5m位置。
(2)滑板浇筑
在基坑开挖到设计规定期进行滑板制作,箱涵将在滑板上进行预制,然后运用油压千斤顶的顶进使箱涵在滑板上滑行,逐渐进入前方土体,所以从其作用来讲,称为滑板。
滑板须承受箱涵自重和箱涵顶进时克服滑板与箱涵间摩阻力而产生的拉力,因此必须有足够的拉力强度。防止箱涵顶进拉断滑板,导致箱涵顶进围难。滑板采用25cm厚 C25砼现浇,以增强其抵抗能力。
为了尽量减小箱涵与滑板产生的摩阻力,所以表面必须满足一定的平整度规定,在滑板表面并涂上润滑剂。采用粗制黄色石腊涂刷表面。润滑层采用3mm石蜡+3mm滑石粉组成。将石蜡融化后用喷枪喷涂在滑板上,施工中要尽量保证厚度均匀,不能少喷漏喷。石蜡层施工完毕后在石蜡层上撒3mm滑石粉。铺设后应及时进行下道工序,防止搁置时间过长污染润滑层或破坏润滑层。
滑板砼熟料,采用商品砼,9~13m3砼搅拌车运至施工现场,HBT30输送入仓,人工平仓,机械振实。
(3)箱涵预制、养护
箱涵是钢筋混凝土箱形结构,共分3节,按顶进顺序依次在始发坑内滑板上预制、养护。
箱涵预制采用商品砼,砼搅拌车运至施工现场,采用HBT30输送入仓,人工平仓,机械振实。
每节箱涵分两次浇筑,第一次浇筑底板及底板以上上翻50cm处,并放置止水钢板,第二次浇筑侧墙及顶板,一次浇筑完毕。
每次依照设计规定分层、分段进行制作,并留出施工需要预留孔洞和埋设预埋件,便于施工。如安装千斤顶的中继间位置和控制侧向移动的预埋件。
箱涵预制后,精心养护,等强度达成设计强度的80%,才干移动。箱涵顶进时,规定强度达成100%的设计强度,为提高初期强度,可采用掺加早强剂等方法,以加快施工进度。以下为预制箱涵尺寸。
12、顶前准备工作
(1)后背制作
根据箱涵顶进所需最大的顶力来设计后背。后背须承受箱涵顶进最大顶力和一定的变形量,进行设计后背的强度和刚度。
一般后背的后座力是运用土体的被动土压力抵消后背的后反力来设计后背。
在必要时,为了满足后背的足够稳定,可以加高后面的土体高度以增长在后背的被动土压力。
(2)导向墩的设立
为控制箱涵在滑板上顶进方向,在滑板上设立导向墩进行导向控制,防止箱涵顶进过程中,箱涵左右平面移动。导向墩,采用预埋槽钢制作。
(3)油压千斤顶的配备
根据箱涵顶进、顶力计算,采用最大的顶力值,配备千斤顶的吨位和台数,千斤顶的平面布置应根据均匀和便于操作维修来考虑。
计算箱涵顶进阻力,配备千斤顶和顶杆,箱涵顶进总阻力一般按以下公式计:
单节箱涵总重*最大摩阻系数=(194m3*2.5t/m3)*1.5=728t
从上述计算可看出,单节箱涵顶进,需克服728t的摩擦阻力,才干实现顺利顶进。为减少箱涵顶进后背总负荷,计划在箱涵顶进时,在每节箱涵间设中继间,中继间设200t千斤顶6台。
(4)箱涵顶进的接长杆安装
箱涵顶进长度不能一次到位,所以必须运用接长杆传递顶力。接长杆必须满足相应承受千斤顶的顶力,所以必有足够的强度和相应的刚度。
本工程顶杆采用φ400mm钢管制作。
(5)测量放线
对业主提供的导线点、水准点进行复测,经核对无误后方可使用。
(6)平面测量控制
采用管线控制网作为平面控制网,布设平面控制网和高程控制网。高程控制网采用四等水准测量的技术规定施测。
为保证测量精度,先用钢尺测量的边长,加入相应的改正,测量的平面及高程导线进行平差计算,角度取至0.1º,坐标及高程取到1mm。
(7)高程测量
①高程控制采用四等水准测量,高程闭合差在20mm 之内,采用水准仪进行观测,往返各一次。
②高程控制点运用平面控制点的埋石作为高程控制点,也可单独控制,如特殊需要时可进行加密。加密的水准点精度不低于高程控制点的精度,其布设形式为附合水准路线。
③在始发坑内的高程控制点。先做趋近水准测量,再做竖井高程传递。竖井传递高程采用悬吊钢尺法,井上和井下两台水准仪同时观测读数,每次错动钢尺3-5cm,施测三次,高差较差不大于3mm时取平均值使用。
13、箱涵顶进
(1)管内土方开挖
人工和机械配合开挖正面土体,每次开挖一个顶程长(1m)。严格控制正面和两侧的挖土量和挖土顺序,严禁地板以下土体超挖和欠挖,防止箱涵叩头和昂首。
(2)设中继间顶进
因箱涵顶进阻力过大,使后背设计,千斤顶备置均有困难.将箱涵沿长度方向提成若干段,在每段连接处,设立中继间,安放千斤顶形成中间接力形式,可以减少后背推力而使箱涵分段逐段顶进。
(3)顶进顺序
整体三节箱涵要达成齐头并进,同时顶进,到一定长度安装接长杆,将箱涵顶到设计位置。
先用千斤顶、卷扬机等,将其横移到正对接受坑的顶进位置,再缓缓进行顶进
(4)顶进数据计算
14、开动油压千斤顶,慢慢顶进箱涵入洞一个顶程。所有千斤顶由一个控制台联动控制。缩回千斤顶,接长顶杆。反复循环顶进箱涵,将三节箱涵整体送至设计位置。顶推施工
(1)、结构自重:取6769吨为计算结构重量。
滑材料摩擦系数:0.05—0.09
取上限得摩擦力:
F1=6769*0.09=609.21吨
(2)、设备选型
采用200吨千斤顶8台(6台使用,2台备用)
总推力F2=1200吨 (满足顶进规定)
千斤顶参数:长度1.5米, 行程1.0米
(3)、千斤顶位置设立
根据主体结构底板顶块混凝土位置轴线进行千斤顶的设立,两侧各设立2台千斤顶,中间各设立1台千斤顶。
(4)、线位控制及线位矫正
由于箱涵顶进为斜交正顶,箱身的顶进中会产生逆时针方向转动弯矩,为了抵抗转动弯矩,采用两侧的千斤顶不对称加力的方式进行矫正。
千斤顶推力分派及计算。
Fy=F1*COS40.01°=609.21*COS40.01=466.6吨
M1=Fy*L/2=466.6*48=12796.8吨.米
Mf=f1*cos40.01*L+f2*cos40.01*2L/3+f3*cos40.01*L/3
=36.76f1+7352.95= M1
f1=148吨
f1+f2+f3f4=F1=609.21吨
f4=61.21吨
以上计算为中间千斤顶满荷载情况下进行线位控制的各千斤顶的压力情况,根据计算可以看出,两侧千斤顶的富余量很大,在施工顶进过程中应每个行程顶进长度进行测量一次,如发现线位偏差及时通过改变1号和4号千斤顶的压力即可满足线位矫正的需求。
15、传力结构设计
传力柱采用顶铁和顶柱焊接连接,顶铁用钢板和旧钢轨焊接制成,顶柱用旧钢轨和钢板焊制成,两端焊接进行连接。根据千斤顶行程及顶推距离,准备4米、3米、2米、1米、0.5米、0.3米、0.2米顶撑钢柱若干。在顶推施工中将顶撑钢管传力柱进行连接形成整体,压梁安装按照10米一道进行安装。
16、传力结构验算
传力柱极限荷载F=π2/l2*EI=3.142/400002*210000*.4944 =1664KN=166.4吨(40米受力长度)
一组传力柱最大受力为332.8吨
满足抗压荷载规定
17、千斤顶的安装应符合下列规定:
(1)千斤顶宜固定在支架上,并与传力柱中心的垂线对称,其合力的作用点应在传力柱中心的垂直线上;
(2) 当千斤顶多于一台时,宜取偶数,且其规格宜相同;当规格不同时,其行程应同步,并应将同规格的千斤顶对称布置;
(3) 千斤顶的油路应并联,每台千斤顶应有进油、退油的控制系统。
18、 油泵安装和运转应符合下列规定:
(1) 油泵宜设立在千斤顶附近,油管应顺直、转角少;
(2) 油泵应与千斤顶相匹配,并应有备用油泵;油泵安装完毕,应进行试运转;
(3) 顶进开始时,应缓慢进行,待各接触部位密合后,再按正常顶进速度顶进;
(4) 顶进中若发现油压忽然增高,应立即停止顶进,检查因素并经解决后方可继续顶进;
(5) 千斤顶活塞退回时,油压不得过大,速度不得过快。
19、 分块拼装式钢管柱的注意事项:
(1)钢管柱应有足够的刚度;
(2)顶进时,工作人员不得在钢管柱上方及侧面停留,并应随时观测其有无异常迹象。
(3)、顶进测量
开始每顶进每50cm测量一次,并做记录。正常顶进时,每顶进一节箱涵测量一次,遇有纠偏每50cm测量一次。若出现偏差告知机械手及时调整。
(4)、顶进纠偏
发现顶进偏移,要采用纠偏措施。用挖土来纠偏,须依照上级规定进行土方开挖以达成箱涵纠偏的目的。
(5)、外运出土
箱涵顶进施工时,采用人力掏土,装载车通过始发坑上方汽车吊运至附近堆土区。
箱涵顶进施工时会产生大量的泥浆,使用泥浆沉降池,通过泥浆输送机将泥浆输送到坑外沉降池中,沉淀后生成湿土与清水。湿土使用卡车外运,清水可再运用。
二、顶进完毕后续施工
1、设施拆除
套管顶进、检测、换浆完毕后,拆除箱涵顶进设备、后背铁等设备,保存始发坑内原箱涵顶进用导轨,以便运用其作为钢管对口焊接的平台,始发坑及接受坑内的支撑不拆除,下钢管时继续作保护支撑。
2、 DN3000 PCCP管安装
(1)一方面在接受坑内安装5t慢速卷扬机一台,以此作为牵拉动力,将始发坑内PCCP管拉入砼箱涵中。
(2)在始发坑内拼接管节;并运用保存的导轨加铺方木或大板,方便管道的对口、连接、前移。在准备穿装的第一根PCCP管前端管外皮焊接Ф12~16的拉力环。
3、收尾工作
(1)箱涵顶进到达设计位置和标高后,拆除千斤顶和接长杆。
(2)箱涵顶进完毕后,完毕前后端引遭施工,与箱涵连接贯通。
(3)箱涵内管道安装后,砌筑箱涵两端封挡,回填始发坑和接受坑,恢复地面高程。
三、项目组织机构的建立
项目管理措施
1、我项目部将组建精明强干的项目管理班子,实行施工管理。由工程施工及管理经验丰富的同志共同组成项目经理部领导班子。
2、项目部实行目的管理,根据对建设单位的承诺制定总体方针目的(质量目的、工期目的、安全目的、文明施工目的及项目成本目的等)。
承担本工程的重要项目管理机构组成表
职务
姓名
职称
执业或职业资格证明
备注
证书
名称
级别
证号
专业
项目经理
张富新
工程师
一级建造师
一级
0079450
建筑工程
市政公用工程
技术负责人
马乾堤
高级工程师
一级建造师
一级
0150858
建筑工程
公路工程
安全员
于江
助理工程师
安全考核合格证
豫建安C(2023)0501855
/
材料员
陈晓红
助理经济师
材料员
410
/
测量员
聂泉峰
助理工程师
测量员
H416
/
施工员
刘凯
助理工程师
施工员
41
/
质检员
许瑞
助理工程师
质检员
414
/
造价员
梁小悦
助理工程师
造价员
100D04025J
/
资料员
鲁丽
助理工程师
资料员
412
/
3、职责与分工:
重要管理人员职责见下页表:
序号
人员
主 要 职 能
1
项目
经理
对本工程全面负责,施工中坚持质量第一的方针,做好均衡生产和工长管理,认真执行各项管理制度和质量控制程序,定期召开管理例会,开展职工教育活动。
2
项目
技术负责人
合理安排生产,配置资源,召开现场生产协调会,保证施工进度和工程质量达成计划规定。切实抓好安全生产、文明施工。根据施工需要,审定上报的劳动力计划,保证工程准时交付使用。
协调土建、机电、业主指定分包、独立专项承包工程、指定材料供应商之间关系,以及与政府各职能部门的联系,保证工程有序进行。
3
项目
总工
负责本工程技术及质量管理检查工作,领导编制单项施工方案,技术工艺交底以控制工序质量,领导工程的质量检查工作,及样板验收拟定工作,及实验测量计量工作,大力采用新材料、新工艺提高工程质量;负责与有关单位的工作协调,深化设计。
4
项目
技术员
负责工程各项技术文献资料的质量,对于技术设计变更要有依据及可行性并对执行结果负责。制定关键工序方案,并负责检查执行贯彻情况,参与并指导QC小组活动。
5
质量
检查员
严格按图纸、规范、工艺操作规范检查工程质量,鉴定工程合格或不合格,不合格及时反映总工程师以拟定返工,重新验收,对因错、漏检导致质问题负责,监督施工过程中质量控制情况,严格执行隐预检,督促检查三检制的执行情况,并配合需公司检查项目,工程中发现问题及时通报公司,参与QC小组活动。
6
安全员
强化安全一票否决的意识,认真贯彻国家、平顶山和公司的相关安全制度,坚持以人为本、安全第一、防止为主的方针。
7
施工员
要强化质量第一的意识,在贯彻生产进度同时贯彻质量标准,管理本工序质量及检查操作质量。严格控制材料计量,组织好三检制。
8
资料员
负责资料的收集整理编目装订,并负责及时向监理承发包部等有关部门提供各种资料。
9
实验员
严格按工艺及实验规程进行材料及施工实验项目,并及时把结果报告有关部门和领导。因未执行规定导致质量问题负责,并做好实验单的保管。
10
材料员
对所采购的材料、成品、半成品构件负质量责任。进场材料器材必须为合格材料,配合技术部门做好现场取样复试工作,并负责做好材料保管工作。
11
班组长
加强班组质量教育,树立质量第一的意识,开展QC小组活动。组织班组工人严格执行三检制,开展工序质量管理活动,组织班组人员认真执行工程和质量控制程序。
12
班 组
质检员
对班组实行质量管理,监督检查按操作规程进行生产并对班组人员进行质量考核,协助开展QC小组活动。
四、保证工期的施工进度计划
1、施工进度计划
穿越平舞铁路道顶管工程施工计划工期为:开工日期为2023年4月10日,竣工日期为2023年9月10日,共150个日历天。具体为:
(1)2023年4月10日~5月10日,土方开挖、滑板浇筑;
(2)2023年5月11日~6月1日,箱涵预制;
(3)2023年6月2日~6月25日,防护工程;
(4)2023年6月26日~7月20日,箱涵顶进;
(5)2023年7月21日~8月15日,管道安装;
(6)2023年8月16日~9月10日附属工程。
2、进度计划保证措施
(1)合理安排各工作面施工,流水作业;
(2)合理组织施工,做好“周密安排、精心施工、科学管理”;
(3)提高机械化限度,并提高机械运用率;
(4)及时准确填报材料用量计划,保证材料充足,不断工待料;
(5)充足做好雨天施工的思想准备,物质准备及技术准备;
(6)采用新工艺,选用符合技术规范规定的材料,择优选用施工方案。
五、劳动力及资源配置计划
1、投入的重要施工设备
投入的重要施工设备表
序号
设备名称
型号规格
数量
备注
1
挖掘机
PC220
2台
2
推土机
TY-120
1台
3
自卸汽车
10t
4辆
4
蛙式打夯机
HW-280
5台
5
插入式振捣器
ZD-50
4台
6
汽车吊
120t
1辆
7
电弧焊机
AX-100
2台
8
电焊机
16-30KW
展开阅读全文
