深圳市游泳池跳水馆防水施工方案.doc

深圳市游泳跳水馆
地下室防水工程施工组织设计方案

深圳市霸魁防水工程有限公司
二０００年十一月二十七日

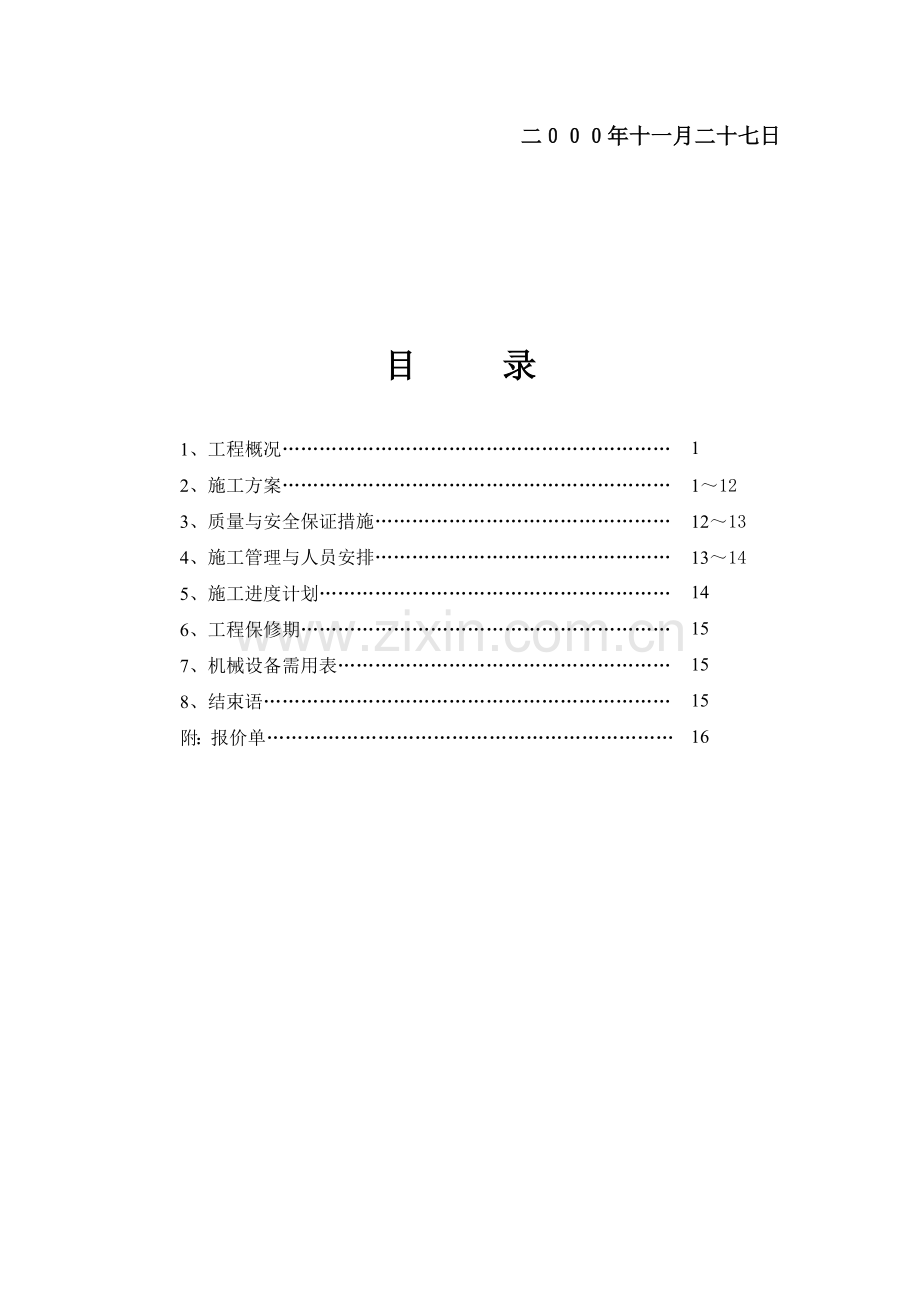

目 录

1、工程概况………………………………………………………
1
2、施工方案………………………………………………………
1～12
3、质量与安全保证措施…………………………………………
12～13
4、施工管理与人员安排…………………………………………
13～14
5、施工进度计划…………………………………………………
14
6、工程保修期……………………………………………………
15
7、机械设备需用表………………………………………………
15
8、结束语…………………………………………………………
15
附：报价单…………………………………………………………

16

1 工程概况

1．1 工程名称：深圳市游泳跳水馆地下室防水工程。

1．2 防水部位：底板、侧墙、游泳池、跳水池。

1．3 工程说明：
深圳市跳水馆是深圳市未来标志性建筑，也是深圳市重点工程，地下基坑
面积约1万m2，深度从-4米至-8米，防水作为整个工程中的一个重要环节，
其成败与选用合适的防水材料及专业的防水施工队伍是密不可分的，经研究，决定推荐以下一种方案和材料供参考。

方 案 一
（采用“湿克威”防水涂料和PQ-200渗透性防水材作外防水）

1．4 选用材料
1．4．1 为保证整个地下室防水效果，大面积防水选用上海产地下室建筑
专用防水涂料“湿克威”涂料，该材料是以带有异氰酸基（-NOC）的化合物为主剂（A液）和以无机材料及经特殊加工的硫化剂为固化剂（B液）构成的双组份新型高分子涂膜防水涂料，其特点有：
（1）、能在潮湿及湿饱和混凝土基面上使用，粘附力强，保证地下防水工
程质量。
（2）、液态冷作业，防水涂膜的整体性好，操作方便，施工安全。
（3）、材料延伸率大，能克服混凝土开裂带来的渗漏，抗渗力强。
（4）、涂层之间不易分层，无接缝。

重要技术指标
序号
实验项目
技术指标
1
潮湿面粘结强度MPa
（混凝土试块湿饱和状态）
≥0.5
2
拉伸强度MPa
≥1.65
3
抗渗性MPa
（厚30ф80水泥砂浆块，涂漠厚mm）
≥0.6
4
延伸率%
≥250
5
固体含量%
≥94
6
不透水性0.3MPa/30min
不渗漏
7
涂膜表干h
≤8
8
涂膜实干时间h
≤24

1．4．2 桩头及游泳池内防水选用加拿大产PQ-200渗透式结晶体防水材料。该材料是由特殊聚合物、石英砂与火山灰合成的一种粉状防水材料，它可以彻底渗入到混凝土中，遇有水份即连续的进行化学反映，产生一种隋性的结晶体，这种结晶体能自动填补砼中的孔隙，及砼自身收缩、膨胀和结构体移动所产生裂缝，同时，也可做为新旧混凝土的接着剂，PQ-200渗透性极强，与砼内的成份起化学作用，产生结晶体，并进一步砼毛细孔中。其特点：
1、 寿命长：使用寿命同结构体同样长期，不存在老化现象；
2、 粘接力强：可用作新旧混凝土的粘接剂；
3、 无毒：可以用于饮用水池的内部防水；
4、 适应性强：100%潮湿面施工，不受天气影响；
5、 施工方便，节省工期；

2 施工方案

2．1 大面积防水施工图
钢筋砼
保护层
湿克威防水涂膜2mm
垫层

保护层
湿克威一布二涂防水加强层
湿克威防水涂膜2mm
自粘性卷材

遇水膨胀橡胶条
永久性护墙

湿克威一布二油加可层

图一、大面积防水图

背衬材料
湿克威防水层
湿克威加强层
垫层
砼结构层
湿克威防水层
保护层
止水环式膨胀橡胶条
密封膏
管道
图二、穿墙管

湿克威加强层

图三、变形缝作法

保护层出不穷 PU密封材料 PE背衬材料
橡胶止水带

聚苯板
深圳市霸魁防水工程有限公司
审核

总页数

复核

页码

设计

图号

编号
时间

2
2
图四、桩头作法

PQ-200防水层
承台
砼保护层

桩身

垫层
湿克威防水层2mm厚

PU密封材料
桩头防水作法

深圳市霸魁防水工程有限公司
审核

总页数

复核

页码

设计

图号

编号
时间

自粘性卷材
保护层
湿克威一布二涂防水加强层
湿克威防水涂膜2mm
钢筋砼
保护层
湿克威防水涂膜2mm
垫层

图五、跳水池作法

涂刷PQ-200防水层

撒播一层PQ-200干粉 用PQ-300做成小圆角

深圳市霸魁防水工程有限公司
审核

总页数

复核

页码

设计

图号

编号
时间

2．2 湿克威施工方法：
2．2．1 施工工序：
拟定施工位置→清理验收基层→节点附加解决→涂刷底油→配料涂刮湿克
威（立面四次，平面二次）→自检→隐蔽验收。
2．2．2 施工工艺：
1、 根据施工协议规定，拟定施工位置；
2、 清理施工面；
3、 解决裂缝、缝窝麻面等节点部位，用一层玻纤布及二遍湿克威加强解决。
4、 配制底油，涂刷底油；
5、 按主剂（A液）：固化剂（B液）=1：2.5比例配料。
6、 涂刮湿克威防水涂料（立面4次，平面2次）；每次间隔涂刮时间以第
一遍防水层固化后进行。
7、 自检。
8、 隐蔽验收，进行下道工序。

2． 3 技术规定
2．3．1 基础施工面必须平整；
2．3．2 严格按照A液：B液=1：2.5的配合比配料。
2．3．3 施工面无明水和积水现象即可施工。

2．4 施工保护
2．4．1 施工完毕，应有专人检查，如有损坏点应极时修补；
2．4．2 在进行保护层施工前，任何人不得随便进入涂膜施工现场，严防
损坏整体的涂膜防水层。
方 案 二
（所有采用PQ-200渗透式防水材料作内防水）
1 选用材料
1．1 大面积防水选用PQ-200渗透式防水材料。
1．2 节点部位解决用PQ-300防水材料。
1000mmmmm
500
图一、底板内防水作法

PQ-200

用10%PQ-300和水泥砂浆混合
做成25×25mm的小圆角 PQ-200

底板内防水作法

说明：（1）、地下室底板做内防水，侧墙做外防水。
（2）、直接在混凝土结构层上施工，不需做找平层及保护层。
（3）、地下室阴角用10%PQ-300和水泥砂浆混合，做成25×25mm的小圆角。

深圳市霸魁防水工程有限公司
审核

总页数

复核

页码

设计

图号

编号
时间

1000mm
用10%PQ-300和水泥砂浆混合，做成25×25mm的小圆角

图二、柱防水作法

PQ-200

图三、底板后浇带防水作法

PQ-300加强解决
PQ-200防水层
止水带

说明：（1）、浇灌后浇带砼之前，先安装遇水膨胀橡胶条；
（2）、砼新旧交接缝，先用PQ-300加强解决，后涂刷PQ-200防水材料。

深圳市霸魁防水工程有限公司
审核

总页数

复核

页码

设计

图号

编号
时间

3 施工方法
3．1 拟定施工位置；
3．2 清理、清洗施工面；
3．3 用PQ-300解决裂缝杆头、阴阳角、蜂窝麻面等节点位置；
3．4 用水打湿施工面；
3．5 配料涂刷第一遍PQ-200防水材料，每隔1～4小时后涂刷第二遍；
3．6 撒水养护48小时；
3．7 检查验收进行下道工序。

3 质量与安全保证措施

3.1 质量：
质量是公司的生命，每一个施工人员必须牢固树立“质量第一”的思想，严格执行各级施工管理制度，严格按照施工图纸、技术资料施工，严格执行《地下工程防水技术规范》（GBJ108-87）及广东省《建筑防水工程技术规范》《深圳市建筑防水工程质量管理规定》，保证施工过程中的质量，通过隐蔽验收。

3． 1。1 防水质量规定：
（1）、防水层必须覆盖所有施工面无漏刷，涂刷均匀；
（2）、防水层无材料堆积，表面平整，不得有翘边、开口、空鼓等现象；
（3）、防水节点部位应加强解决；
（4）、施工完后，应不渗不漏。

3．1．2 质量保证措施
3．1．2．1 现场操作人员，是通过严格培训合格后取得上岗证的工作人员。
3．1．2．2 施工质量控制采用自检→互检→公司内部验收→监理检方式，实行层层验收机制。
3．1．2．3 严格按ISO9002质量运营系统，规范工作程序，保证工程质量。
3．2 安全措施：
3.2.1加强安全施工教育，提高职工对安全操作规程、规章制度的结识，增
强员工“安全第一”的意识。
3.2.2 现场配备专职施工安全员，建立安全日记，保证安全隐患及时解决；
3.2.3 施工人员进场必须戴安全帽，穿统一工作服、平底鞋，技术工戴手套施工；
3.2.4 施工现场有明显醒目的标记，提醒大家注意安全；
3.2.5 严禁酒后上班。
3.2.6 施工时，不许随便达设电线，且非机电操作人员不准动用机电设备；
8人
18人
10人
18人
杂工班长
杨则华
涂刷班长
方爱国
3.2.7 规定施工人员自觉遵守公司及施工现场的《安全制度》《劳动纪律》。

4 施工管理及人员安排
4.1 施工管理：
为了保证工程的安全、质量、进度，我公司配备专职人员进行严格管理，其职责如下：
4.1.1 公司经理定期到工地监督工程的管理工作、工程质量及安全措施；
4.1.2 项目经理全盘负责工地的安全施工、组织管理、质量控制、与业主、监理及总包的协调工作，定期召开工程例会，发现问题，及时解决；
4.1.3 项目副经理重要负责现场安全、施工及技术工作；
4.1.4 施工员负责具体施工安排，检查施工质量，依据施工图纸、方案施工监督；
4.1.5 质检安全员负责质量及安全监督，并制定相应保证措施；
4.1.6 材料员负责材料的采购管理，制定材料计划，控制计划用料；
4.1.7 班长负责安排、督促施工员下达施工任务，并保质、保量、保安全准时完毕任务；
4.1.8 施工工人须经公司培训合格后，发放上岗证方可上岗工作；
4.2 施工现场组织机构

项目经理
王鸿鹏

项目副经理
欧阳进

技术员
韩君利
质安员
陈仁喜
施工员
王新华
材料员
王永国

配料班长
舒国富
涂刷班长
方爱国
杂工班长
杨则华

16
6
8

4.3 劳动力需用计划表
序 号
工 种 名 称
人 数
1
纯熟工人
16
2
配料工人
6
3
杂 工
8
合计

30

5 施工进度计划

工期暂定为15天，但我公司将会根据工程进度安排，必要时增派施工人员，保证工期进度。
6 工程保修期

对该项目地下室防水工程，我们将实行五年保修期，并长期跟踪服务。

7 机械设备需用表

序号
机械名称
型号
单位
台数
1
手持搅拌机
本田
台
3
2
吹风机

台
1

8 结束语

为了符合游泳跳水馆防水工程高标准规定，我公司将以高起点、严格规定，从质量控制、安全管理、进度安排等方面严格实行现代管理制度，运用我公司ISO9002质量运营体系，在各方的领导和指引下，将游泳跳水馆地下室防水工程做成优良工程，为贵公司提供至善至美的服务。

深圳市霸魁防水工程有限公司

编 制：

审 核：

十一月二十七日

深圳市游泳跳水馆地下室防水
报价单

一、 大面积防水选用湿克威防水涂料施工单价为人民币：￥45.00元/m2
二、 游泳池、跳水池内防水选用PQ-200渗透性防水材料，单价为
￥58.00元/m2

说明：1、以上价格为包工包料但不含税价格；
2、桩头防水根据工程实际情况另行计价。

深圳市霸魁防水工程有限公司
十一月二十七日
