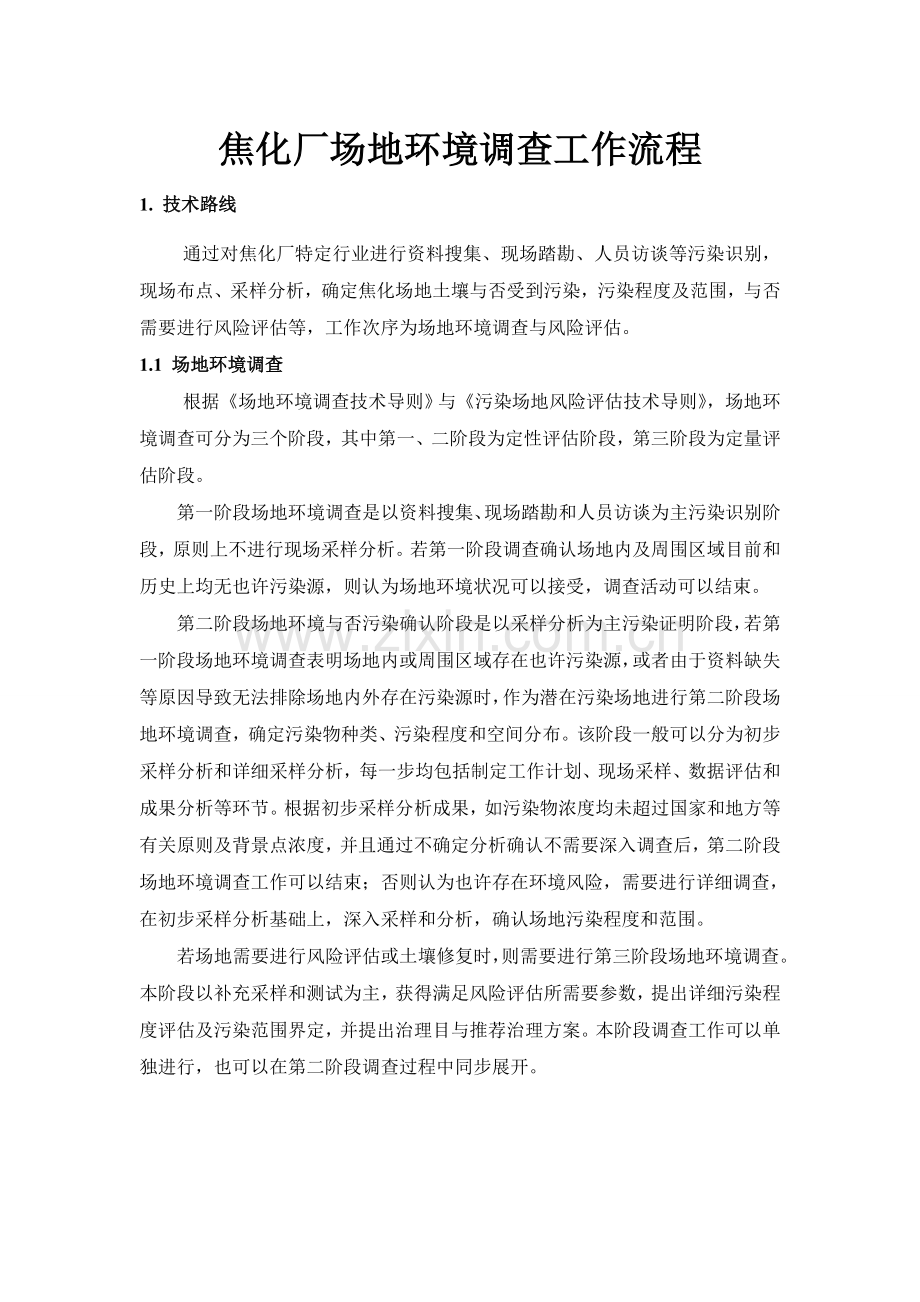

焦化厂场地环境调查与风险评估工作流程.doc

焦化厂场地环境调查工作流程1. 技术路线通过对焦化厂特定行业进行资料搜集、现场踏勘、人员访谈等污染识别，现场布点、采样分析，确定焦化场地土壤与否受到污染，污染程度及范围，与否需要进行风险评估等，工作次序为场地环境调查与风险评估。1.1 场地环境调查根据场地环境调查技术导则与污染场地风险评估技术导则，场地环境调查可分为三个阶段，其中第一、二阶段为定性评估阶段，第三阶段为定量评估阶段。第一阶段场地环境调查是以资料搜集、现场踏勘和人员访谈为主污染识别阶段，原则上不进行现场采样分析。若第一阶段调查确认场地内及周围区域目前和历史上均无也许污染源，则认为场地环境状况可以接受，调查活动可以结束。第二阶段场地环境与否污染确认阶段是以采样分析为主污染证明阶段，若第一阶段场地环境调查表明场地内或周围区域存在也许污染源，或者由于资料缺失等原因导致无法排除场地内外存在污染源时，作为潜在污染场地进行第二阶段场地环境调查，确定污染物种类、污染程度和空间分布。该阶段一般可以分为初步采样分析和详细采样分析，每一步均包括制定工作计划、现场采样、数据评估和成果分析等环节。根据初步采样分析成果，如污染物浓度均未超过国家和地方等有关原则及背景点浓度，并且通过不确定分析确认不需要深入调查后，第二阶段场地环境调查工作可以结束；否则认为也许存在环境风险，需要进行详细调查，在初步采样分析基础上，深入采样和分析，确认场地污染程度和范围。若场地需要进行风险评估或土壤修复时，则需要进行第三阶段场地环境调查。本阶段以补充采样和测试为主，获得满足风险评估所需要参数，提出详细污染程度评估及污染范围界定，并提出治理目与推荐治理方案。本阶段调查工作可以单独进行，也可以在第二阶段调查过程中同步展开。第一阶段场地环境调查与否需要第二阶段调查否第三阶段场地环境调查初步调查制定初步调查工作计划现场调查采样数据评估与分析详细调查制定详细调查工作计划现场详细调查采样数据评估与分析编制场地环境调查汇报场地特性参数调查场地暴露参数调查是是是否否资料搜集与分析现场踏勘人员访谈第二阶段场地环境调查与否需要详细调查与否需要风险评估图1 场地环境调查工作内容与程序项目启动项目结束成果分析1.2 风险评估污染场地风险评估工作内容包括危害识别、暴露评估、毒性评估、风险表征，以及土壤和地下水风险控制值计算。（1）危害识别搜集场地环境调查阶段获得有关资料和数据，掌握场地土壤和地下水中关注污染物浓度分布，明确规划土地运用方式，分析也许敏感受体，如小朋友、成人、地下水体等。（2）暴露评估在危害识别基础上，分析场地内关注污染物迁移和危害敏感受体也许性，确定场地土壤和地下水污染物重要暴露途径和暴露评估模型，确定评估模型参数取值，计算敏感人群对土壤和地下水中污染物暴露量。（3）毒性评估在危害识别基础上，分析关注污染物对人体健康危害效应，包括致癌效应和非致癌效应，确定与关注污染物有关参数，包括参照剂量、参照浓度、致癌斜率因子和呼吸吸入单位致癌因子等。（4）风险表征在暴露评估和毒性评估基础上，采用风险评估模型计算土壤和地下水中单一污染物经单一途径致癌风险和危害商，计算单一污染物总致癌风险和危害指数，进行不确定性分析。（5）土壤和地下水风险控制值计算在风险表征基础上，判断计算得到风险值与否超过可接受风险水平。如污染场地风险评估成果未超过可接受风险水平，则结束风险评估工作；如污染场地风险评估成果超过可接受风险水平，则计算土壤、地下水中关注污染物风险控制值；如调查成果表明，土壤中关注污染物可迁移进入地下水，则计算保护地下水土壤风险控制值；根据计算成果，提出关注污染物土壤和地下水风险控制值。2.重要工作内容调查工作重要参照重点工业污染源及周围地下水基础环境状况调查评估培训讲义（污防司，），同步参照污染场地调查评价方面有关技术导则：场地环境调查技术导则（HJ 25.1-）、场地环境监测技术导则（HJ 25.2-）、污染场地风险评估技术导则（HJ 25.3-）；通过“准备阶段”、“取样调查阶段”、“地下水环境状况评价”工作思绪，根据场地疑似重污染区、周围重点区域土壤与地下水“布点”、“取样”、“检测”、“分析”工作措施开展焦化企业场地环境状况调查和评估工作。（1） 准备阶段：通过对环评、可研、场地水文地质及焦化总厂有关资料等进行分析总结，同步进行现场踏勘，将已经有文字、图表资料进行查对。a.水文地质调查：对场地及周围区域水文地质调查分析，查明场地水文地质参数、地层分布、地下水埋深等信息。b.污染源调查：着重调查焦化企业生产工艺，工业废水来源、排放量、废水处理工艺、处理池位置、有无地下管线及走向；企业废水、废气、废渣重要处理区域、处理设施位置以及废弃物堆放地点；生产过程与否波及到危险废物，地下、地上储罐位置等。针对焦化行业，熄焦池、焦油与粗苯储罐，以及焦油与苯类物质生产与提取装置及管线所在位置，应为重点关注内容。c.污染识别：根据生产工艺及厂区布局给出轻重污染分区，也许疑似重污染区域分布以及场地特性污染因子等信息，编制对应场地环境调查工作方案。（2） 取样调查阶段：根据场地功能辨别布以及场地环境调查工作方案进行。a.现场布点：针对厂区内部重点意思污染区，在于厂区人员协调下，避开地下管线与电缆位置等布设取样点，并根据现场实际状况进行调整。b.勘探打井：打井之前进行地质物探，在理解详细点位地质状况基础上进行钻孔取样，c.送检分析：根据污染识别阶段识别出场地特性污染因子，选择具有代表性土壤样品送有关专业试验室进行对应检测分析，同步取土样进行土工试验，为风险评估提供对应理化参数。（3） 场地环境状况评价（预测评估阶段）：通过检测成果判断场地污染状况，进行场地土壤质量评价、污染评价及风险评估，并对污染物迁移进行预测评估，编制场地环境调查及风险评估汇报。调查评估详细流程图如下图2所示：已经有资料分析调查工作启动搜集调查企业及周围区域基础信息水文地质调查也许污染源现场调查制定采样工作计划现场取样监测点位确定勘探打井、监测井建设现场取样、检测分析数据评估与分析污染现实状况评价风险评估编制场地环境状况调查评估汇报调查工作结束准备阶段取样调查阶段预测评估阶段质量评价图2 调查评估工作流程图3.焦化厂场地调查业绩目前，我企业已完毕焦化厂场地调查有关项目重要波及：九江煤炭储运有限企业、唐山市蓝海实业有限企业、迁安市宏奥工贸有限企业、迁安市联旺化工厂、唐山宝利源炼焦有限企业、唐山建龙简舟焦耐厂。现对各场地有关状况做如下简介：3.1九江煤炭储运有限企业九江煤炭储运有限企业重要经营煤炭、铁精粉、钢材、建材等，重要原辅材料有洗精煤、焦炉煤气、洗油、硫酸及脱硫HPF催化剂等，生产工艺重要包括备煤、炼焦、煤气净化，另建设有配套发电设施。通过污染识别得出该企业也许疑似污染区为熄焦池、焦油罐等区域，特性污染因子重金属、多环芳烃类、苯系物、氰化物、酚类等，通过现场布点、采样分析等证明该场地精炼区焦油罐处土壤受到苯并芘污染，通过度析对应受污染原因以及风险评估，提出切实可行防治措施。3.2唐山市蓝海实业有限企业唐山市蓝海实业有限企业重要产品有洗精煤、冶金焦、焦炉煤气、焦油、粗苯、硫铵等。企业占地面积300亩，可年产焦炭60万吨、焦炉煤气26035万立方米。通过对该厂生产工艺、原辅材料等污染识别得出该企业也许疑似污染区为冷凝区焦油罐、焦渣场等区域，重要特性污染因子包括多环芳烃类、苯系物、石油烃等，通过现场布点、采样分析等证明该场地污染区域以及对应污染因子，通过场地风险评估表明，焦场内土壤苯并（a）芘经口摄入致癌风险超过人体可接受水平，深入分析对应功能区防渗、泄露等状况，找出受污染原因，提出切实可行有效措施。3.3迁安市宏奥工贸有限企业唐山市宏奥工贸有限企业炼焦厂分为东、西两个部分，总占地面积400亩，西侧为110万t炼焦制气项目，东侧为60万t炼焦厂。重要产品为焦炭、煤气、焦油、粗苯、硫铵，硫磺。重要污染区域为熄焦池、洗苯脱苯区，重要污染因子为氯仿、苯并（a）芘。通过风险评估给出土壤苯并（a）芘在非敏感用地下致癌风险超过人体可接受水平。3.4迁安市联旺化工厂迁安市联旺化工厂总规模为两座50孔SG43-99型焦炉，焦炭生产能力70万t/a，煤气产量3m3/h，重要产品有：焦炭、粉焦、煤气、焦油、硫磺、粗苯。重要生产工艺有备煤、炼焦、煤气净化等，重要污染区域熄焦池、粗苯工段，重要污染因子为多环芳烃类，通过污染场地风险评估，场地苯并（a）芘致癌风险超过可接受范围。3.5唐山宝利源炼焦有限企业唐山市宝利源炼焦有限企业占地面积约300亩，年生产焦炭170万吨，重要产品为焦炭和煤气，副产品有焦油、粗苯、硫铵、硫磺等。重要污染因子为石油类、多环芳烃类等。
