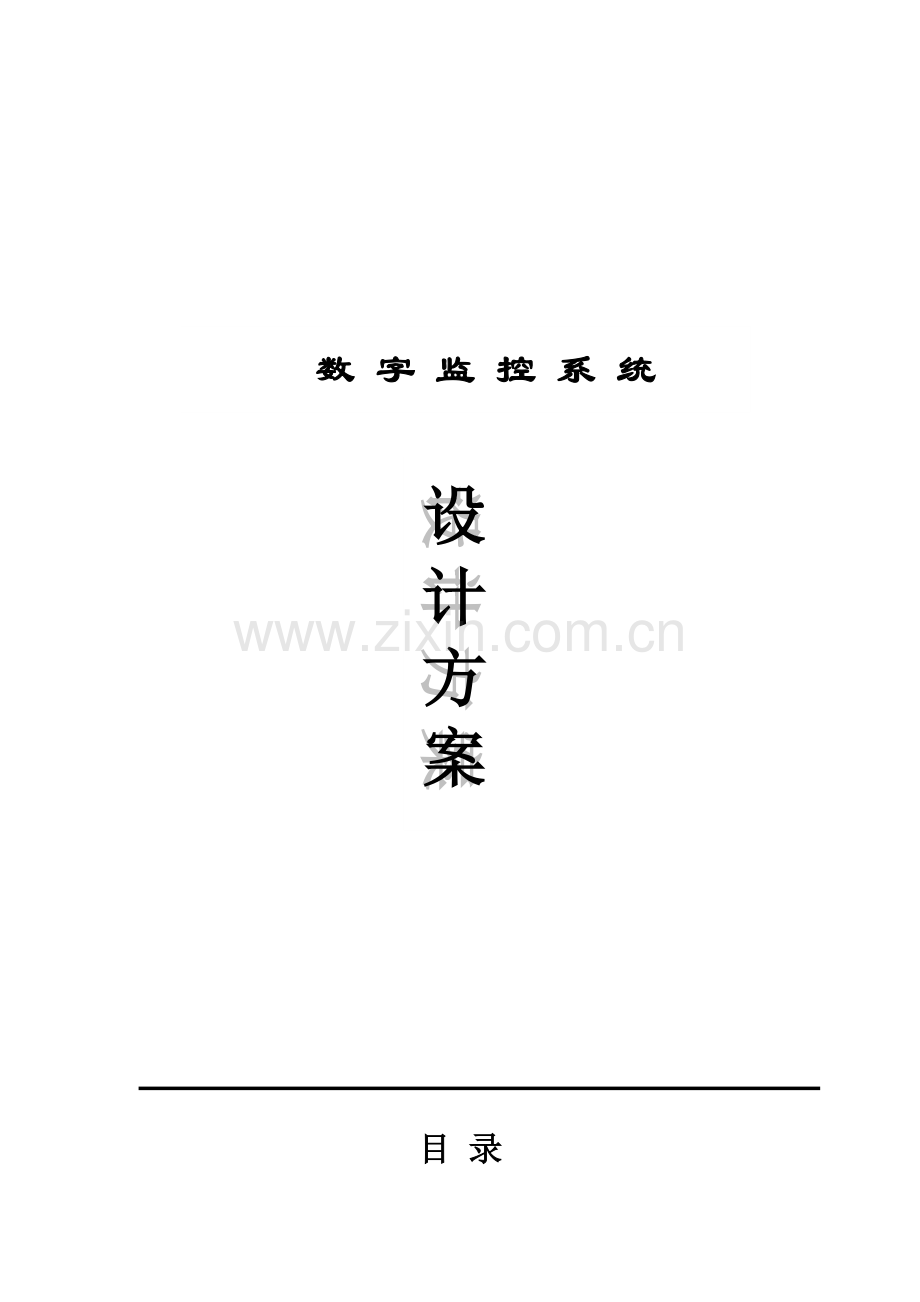

数 字 监 控 系 统

设计方案

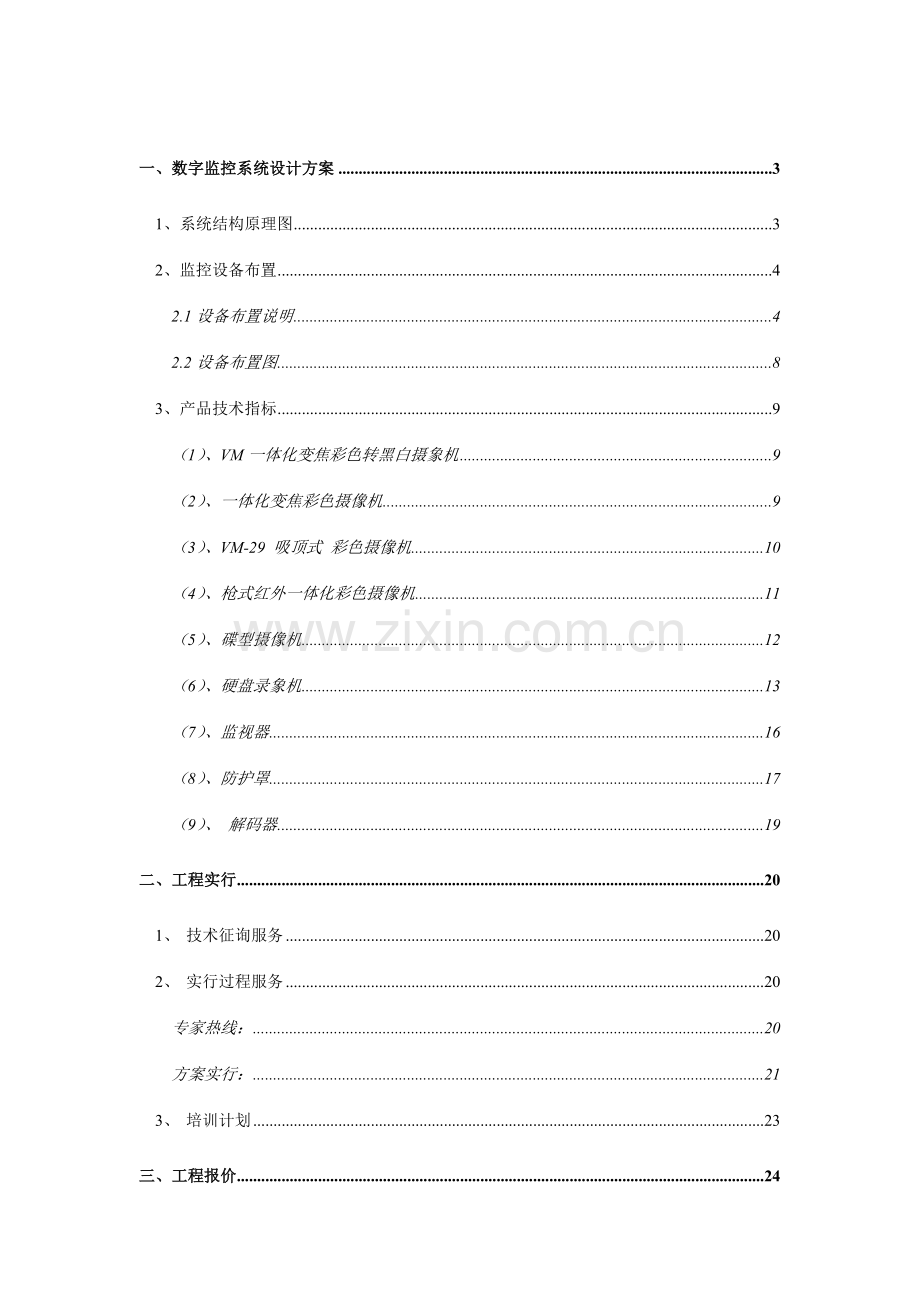

目 录

一、数字监控系统设计方案 3
1、系统结构原理图 3
2、监控设备布置 4
2.1设备布置说明 4
2.2设备布置图 8
3、产品技术指标 9
（1）、VM一体化变焦彩色转黑白摄象机 9
（2）、一体化变焦彩色摄像机 9
（3）、VM-29 吸顶式 彩色摄像机 10
（4）、枪式红外一体化彩色摄像机 11
（5）、碟型摄像机 12
（6）、硬盘录象机 13
（7）、监视器 16
（8）、防护罩 17
（9）、 解码器 19
二、工程实行 20
1、 技术征询服务 20
2、 实行过程服务 20
专家热线： 20
方案实行： 21
3、 培训计划 23
三、工程报价 24
四、售后服务承诺 27
1、文档资料 27
2、服务体系 27
3、保修 28
4、技术支持内容 28

一、数字监控系统设计方案
1、系统结构原理图

从图中可以看到，摄像头（可配备云台）通过同轴电缆与监控录像主机相连，摄像头可以安装在大门出入口、大堂、楼梯口、停车场、楼道等场合；还可以在需要的地方安装音频头和各种类型的传感器，取得现场的声音及其他信息（须配合必须的设备）。 一台16路的监控录像主机可以使用16个摄像头监控多个场合，通过控制模块可以控制摄像头进行旋转、变焦等动作，实现对场合的全面监控；在需要的时候，还可以连接各类报警传感器，对需要的地点进行布防。通过本系统，在中央控制室（监控中心）就可以方便直观的进行对各个地点的监控，而不需要进行频繁的巡查。需要观看现场情况的人还可以通过网络，从连接在网络上的监控录像主机取得音、视频资料。 运用上图所示的监控服务系统，可以对办公场合、客房、楼道等多个场合进行有效的监控；系统的实时录像功能、动态感应报警录像功能，可以方便的将现场情况的资料录制在硬盘里，还能制作成光盘永久保存。所以，监控录像系统可以很好的满足客户安全监控的需要。

2、监控设备布置
2.1设备布置说明
地下室：
（1）地下一层：地下一层为员工洗浴区、设备区、库房，设有值班室，在楼道内安装3个4毫米红外半球摄像机对重要出入口进行监控即可。
（2）地下二层：地下二层为员工活动和休息区，在楼道内安装3个4毫米红外半球摄像机对重要出入口进行监控即可。
合计6个监控点。
一层：
首层是酒店大堂，也是酒店最重要的出入口，北大门正对光线较强，须安装一台4毫米自动光圈宽动态一体机，对出入酒店的客人进行监控。在大厅内安装一个6毫米自动光圈宽动态7寸半球一体机，可以360度全方位旋转，对大厅内的客人进行监控，该机外形美观，不影响酒店装潢效果。
酒店总服务台东西各有一个，分别在侧上方安装一台6毫米红外半球机和一个拾音器即可实现音频、视频全面监控。总服务台人流量大，工作环境比较复杂，须对总服务台进行24小时的严密监控。
中部左侧是办公区，在转弯处安装一台2.7毫米红外广角半球摄像机进行监控。
在客用电梯和消防电梯乘坐区旁边安装两个2.7毫米的广角红外半球摄像机，对进出客梯、消防电梯和楼梯的人员进行监控。
在货用电梯乘坐区旁边安装一个2.7毫米的广角红外半球摄像机，对进出货梯人员和货品进行监控。
在北大门东侧的大楼楼梯进出口处安装一台4毫米红外半球摄像机，对上下楼梯及楼道通道进出人员进行监控。
合计9个监控点。
二层:
二层是洗浴区、餐饮区，在客用电梯乘坐区旁边安装一个2.7毫米的广角红外半球摄像机，对进出客梯、消防电梯和楼梯的人员进行监控。
在中间楼道通道上方安装两台4毫米红外半球摄像机，对楼道进出人员进行监控。
在东北部的楼梯进出口安装一台枪式（户外型）红外2.7毫米摄像机，对上下楼梯及楼道通道进出人员进行监控。
在西北部的楼梯（楼外）进出口安装一台枪式红外2.7毫米摄像机，对上下楼梯进出人员进行监控。
合计5个监控点。
三层：
三层式桑拿和客房，在北边楼道安装三个4毫米红外半球摄像机，对楼道和消防通道进出人员进行监控。
在客梯旁边安装一个2.7毫米红外半球摄像机，对客梯、消防电梯和楼道进出人员进行监控。
合计4个监控点。
四层至十层：
四层至十层是来宾间、客房，在北边楼道安装三个4毫米红外半球摄像机，对楼道和消防通道进出人员进行监控。
在客梯旁边安装一个2.7毫米红外半球摄像机，对客梯、消防电梯和楼道进出人员进行监控。
合计28个监控点（每层4个）。
十一层至十二层：
十一层和十二层层是行政套房、来宾间、客房，在北边楼道安装三个4毫米红外半球摄像机，，对楼道和消防通道进出人员进行监控。
在客梯旁边安装一个2.7毫米红外半球摄像机，对客梯、消防电梯和楼道进出人员进行监控。
合计8个监控点。
十三层：
十三层是总统套房、来宾间、客房，在北边楼道安装三个4毫米红外半球摄像机，，对楼道和消防通道进出人员进行监控。
在客梯旁边安装一个2.7毫米红外半球摄像机，对客梯、消防电梯和楼道进出人员进行监控。
合计4个监控点。
停车场：
大楼北侧停车场面积较大，建议安装两个6毫米枪式（户外型）红外摄像机，监控停车场整体情况。此外安装一台彩色转黑白全球云台一体化摄像机，对大门进出车辆进行监控。
前门停车场面积较小，建议安装一台6毫米枪式红外摄像机，对车辆情况进行监控。
合计4个监控点。
电梯：
在两部客梯、一部消防电梯、一部货梯内分别安装一个电梯专用摄像机，用于监控进出电梯人员情况。
合计4个监控点。
所有监控点数为72个。
2.2设备布置图
（略）

3、产品技术指标
（1）、VM一体化变焦彩色转黑白摄象机

智能一体化摄像机，1/4″彩色CCD480线,0.03Lux/F1.4内置18倍光学镜头（4.1-73.8mm）    12倍电子放大 SONY 机芯12V.DC
（2）、一体化变焦彩色摄像机

一体化变焦彩色摄像机（彩色黑白自动转换）：1/4″CCD，彩色480线、最低照度0.003Lux，日／夜（彩色／黑白）转换，DC12V，信噪比大于52分贝，内置22倍光学变焦镜头及10倍电子放大，画中画功能，DSP数字信号解决，背光补偿，10位元模数转换器，自动追踪白平衡／手动，（R／B）增益控制，自动光圈，自动聚焦／手动，焦距3.6mm-79.2mm
（3）、VM-29 吸顶式 彩色摄像机

图像传感器：
1/3”Sony Super HAD CCD
像 素：
PAL:512(水平H)*582(垂直V)

NTSC:512(水平H)*492(垂直V)
扫描系统：
PAL/NTSC
水平清楚度：
镜 头：
420电视线 TV Lines
标配6mm, 3.6mm\8mm\12mm(可选optional)
最低照度：
0Lux(红外灯启动 Infrared Lamps Turn on)
信噪比：
> 48db
Y特性：
>0 . 45
快门速度：
1/50(1/60)-1/100000sec
视频输出：
1.0Vp-p75Ω
电源功耗：
DC12V,120mA(红外灯启动时,最大电流300mA)
红外线波长：
850mm
红外线照射距离：
20m
红外灯自动开关：
黑夜/白天 开关 Night/Day Opening/Turn off
（4）、枪式红外一体化彩色摄像机

图像传感器：
1/3”Sony Super HAD CCD
像 素：

PAL:512(水平H)*582(垂直V)
NTSC:512(水平H)*492(垂直V)
扫描系统：
PAL/NTSC
水平清楚度：
镜头：
420电视线 TV Lines
标配6mm, 3.6mm\8mm\12mm(可选optional)
最低照度：
0Lux(红外灯启动 Infrared Lamps Turn on)
信噪比：
> 48db
Y特性：
>0 . 45
快门速度：
1/50(1/60)-1/100000sec
视频输出：
1.0Vp-p75Ω
电源功耗：
电源电压
DC12V,120mA(红外灯启动时,最大电流300mA) AC 110—220V
红外线波长：
850mm
红外线照射距离：
50m
红外灯自动开关：
黑夜/白天 开关 Night/Day Opening/Turn off

（5）、碟型摄像机

 CCD类型：
 SONY1/4"CCD
 像素：
 PAL:512H×582V
 NTSC:512H×492V
 信号制式：
 PAL/NTSC
 分辨率（水平中心）：
 420TVline
 最低照度：
1.0LUX/F1.2
 信噪比：
 ≥48dB
 视频输出幅度：
 1.0Vp-p/75Ω
 自动增益控制：
 自动
 白平衡方式：
 自动跟踪
 逆光补偿方式：
 自动
 曝光模式：
 电子曝光
 电子快门：
 1/50(1/60)至1/100000秒
 伽马校正：
 0.45
 同步方式：
 内同步
 镜头：
 3.6mm(可选配：2.8mm/4mm/6mm/8mm/12mm)
 工作电压：
 DC12V±5%
 工作温度：
 -20℃--50℃

（6）、硬盘录象机

产品功能特性
实时监视功能
·具有模拟输出接口BNC和VGA接口，可通过监视器或显示器实现监视功能
·具有单画面/四画面/九画面/十六画面等多画面监视功能
·画面轮巡具有主输出口轮巡/多画面轮巡/单画面轮巡
·实时显示录像码流和每小时占用空间
压缩方式
·视频压缩采用多种方式：MPEG4限定码流、MPEG4可变码流
·支持16路的视音频信号，每路视音频信号都由独立硬件进行实时压缩，声音与图像保持稳定同步
存储功能
·可内置1-8个IDE硬盘
·硬盘工作管理采用非工作盘休眠解决，减少散热和功耗，延长硬盘寿命
·硬盘上文献可以选择覆盖式循环记录和非循环记录
备份功能通过IDE接口支持CD-R光驱实现光盘刻录备份
通过USB接口进行备份客户端电脑可以通过网络下载硬盘上的文献进行备份
录放像功能
·多工操作,在每路实现独立全实时录像的同时可实现单路回放检索、网络监视、录像查询下载。
·多种录像模式：手动录像、定期录像、报警联动录像、动态检测录像。其中动态检测、外部报警更有预录功能。
·录像回放：在录像回放时还可进行画中画或多画面实时监视客户端网络可以回放硬盘录像机上记录的文献
·普通录像与报警录像均可实现快速检索。
·多种回放模式：X2、X4、X8倍快放、暂停、1/2、1/4倍速率慢放以及逐帧播放功能
·回放录像时可以显示事件发生的准确时间
报警联动功能
·具有16路外部电压量报警输入，并具有视频丢失报警、动态检测报警。
报警设备可以是烟感探测器、温感探测器、红外探测器、震动报警器等。
·具有多路继电器开关量报警输出，便捷地实现报警联动及现场的灯光控制。
·报警输入及报警输出接口皆具有保护电路，保证主设备不受损坏。
云台控制功能
·支持通过RS485扩展接口通讯的云台解码器
·可扩展多种解码器协议，便于实现云台和球机控制功能。
通讯接口
·具有10芯专用扩展接口，实现报警输入和云镜控制。
·具有RS232接口，可用于调制解调器(modem)连接以实现通过电话线的网络操作，也可用于键盘或矩阵的连接实现主控，以及与电脑串口的连接进行系统维护和升级等。
·具有一个标准以太网接口，实现网络远程访问功能。
网络操作功能（使用时需配备配套设备和软件）
·可通过网络进行远程实时监视；
·云镜控制；
·录像查询及实时回放(回放质量与网络情况有关)、下载；
·系统设立参数的修改以及系统的软件升级；
·与局端硬盘录像机的语音对讲；
·远程的报警解决以及系统日记查看等功能。
·采用嵌入式TCP/IP协议及嵌入式操作系统，可以直接通过Windows自带的IE浏览器访问。
·管理模式：采用三级用户管理，密码方式保证合法用户方可登录。
·客户端具有16画面同时监视功能
（7）、监视器
彩色高清楚监视器

技术参
 　 ●显象管：韩国三星专业监视管
    ●视频讯号：NEST/PAL
    ●解析度：580 TV Lines（MAX）
    ●视频/音频输入：1＊BNC/1.0Vp-p/75Ω & 1＊Y/C（S-VHS）、RCA
    ●视频/音频输出：1＊BNC/1.0Vp-p/75Ω & 1＊Y/C（S-VHS）、RCA
    ●功能控制：电源开关/对比/亮度/色度/色相/音量
    ●电源输入：AC90V～264V  50Hz/60Hz
    ●消耗功率：48W（最大值）
    ●音频功率：0.5W/8Ω
    ●工作温度：-10℃～+40℃
    ●工作湿度 30%～+80%（无结霜）
●重量：7.6/8.8（净/毛Kg）
  ●金属外壳：防静电，防磁场，防强电场干扰
  ●外形尺寸：260＊293＊252（宽＊深＊高）
  ●安全标准：UL,FCC,FDA,CE,CCC
（8）、防护罩
YA5600/5500系列室内吊顶半球云台
特点：
为室内吸顶环境设计
外观隐蔽美观
球罩为耐能全景不变形亚加力进口球罩
可安装定焦或变焦CCD摄像机
云台电机选用瑞士SAIA电机、还可选用法国或台湾电机，运营平稳可靠，
-Q为瑞士电机，-P为法国电机，-T为台湾电机。
规格：
版本号
V1.0（YA系列）
型 号
YA5609
YA5512
YA5514
电压
AC 24V 50/60Hz
功率
云台功率:10W 　　　
旋转角度
水平：0- 355° 垂直：0- 90°
旋转速度
9":水平：10°/S 垂直：10°/S
12"-14":水平：24°/S 垂直：12°/S
最大摄像机+
镜头
165*65*60mm
(6.10"*2.56"*2.36")
230*80*75mm
(9.06"*23.15"*2.95")
260*85*80mm
(10.24"*3.35"*3.15")
旋转限位
水平/垂直可调
重量
4.5kg
(9.9 lb)
6.3kg
(13.86 lb)
7.5kg
(16.5 lb)
工作温度
-5°C - 60°C(23°F - 140°F)
材料
上罩:ABS
球罩：耐能不变形亚加力光学材料
云台构件：铝合金
温控范围
加热器：开10°C±5°C(50°F±41°F)
　　　　关20°C±5°C(68°F±41°F)

（9）、 解码器

解码器是与监控主机系统配套使用的一种控制器,通过解码器可实现对云台、镜头、备用开关等设备的控制。

二、工程实行
太原市必洋科技发展有限公司作为面向工程的专业化系统工程公司，具有规范的工程设计、高水准的工程实行和严格的工程质量保证体系。为用户提供从工程意向开始、工程实行、直至工程结束后期维护等全方位的系统服务。
1、 技术征询服务
为了使用户对整个系统有更详尽的了解，为用户的决策服务，公司将为用户提供涉及电话征询、技术讲座、实地考察、方案设计等在内的全面技术征询方式。
2、 实行过程服务
一旦我们的设计方案被用户所采纳，公司将成立从后勤到现场的专项工程小组为您服务，为下一步整个看守所办公及监区的监控系统工程改造实行作好充足准备。
专家热线：
在方案进一步深化的过程中，我们的专业工程师将与您随时保持热线联系，并定期上门听取贵方对方案的改善意见与建议，根据用户需求的变化随时调整、完善工程设计方案直至定稿。
方案实行：
在充足听取贵方意见的基础上，我方将建立起一整套涉及工程施工图、工程进度表、工程实行计划在内的详尽现场实行方案。

☆系统设计
在贵方提供建筑图纸及用户规定的前提下，我方的工程师将按照各有关安全监控系统的标准，进行监控、报警等系统工程设计，这些系统严格按照国际通讯组织制定的相关的安防系统部分标准执行。向用户提供具体的系统工程设计方案、绘制施工图、监控设备安装调试工艺细则等。

☆ 系统实行
A．布线督导：在工程中为了保证在布线工程中线缆的完好无损，并符合有关标准与规范，我们将派出资深的督导工程师对施工全过程进行现场督导，实行技术性的指导和工程管理、协调工作。完毕线缆在建筑物中的敷设。
B．前端监控设备安装：线缆敷设到位后，各监控点的设备将由专门技术人员严格并规范进行现场安装。
C．机房设备安装：工程实行过程中，我方将派出技术支持工程师将系统中涉及的所有相关机房设备安装到位。

☆系统调测
在施工及系统安装过程中，我方的施工督导工程师与测试技术人员，将使用专用仪器对系统中的每个监控点进行“随装随测”验证性测试。对计算机网络、通讯、CATV、背景音乐、监控各子系统将进行规范而严格的配置与调试，并将结果整理成所有测试文档和检测结论资料。

☆ 系统管理
为了方便用户的管理，工程竣工时我们将向用户提供整套监控系统的基础资料和其他相关文档。

☆ 系统验收
工程结束后，我们将会同甲方的验收队伍进行完整、全面的检测与验收，测试后的各项性能指标除保证各监控点连通外都必须符合有关的国际标准，拟定合格后向贵方提交有测试人员及项目负责人签字的全套测试资料。用户可对系统中任一被测对象进行随机抽检，以验证测试结构的真实性。验收后，我方将以文本方式，向用户提供全套系统相关资料。

☆系统质保
为保护用户的投资，工程竣工后，我方将和用户签订本系统改造的质保书，保证系统长期稳定、可靠的运营。

☆系统维护
系统建成后，在质量保证期内，系统中所有的设备和元器件由于质量问题而引起的故障，本公司将免费予以更换。保修时间从工程验收完毕之日起开始计算。
为了更多的听取用户意见，做好后期服务，我们将不间断地对已投入运营的用户进行巡访、巡检，进行长期的技术跟踪服务。对于贵方提出的服务规定，我方将于24小时内做出响应，并规定做出响应后即能排除故障，恢复运营。此外考虑为贵方优先随时提供有关的备品备件，并可安排1-2名工作人员进行现场服务。
3、 培训计划
我们将通过技术培训结合现场操作的方式负责为贵方免费培养一至三名技术维护人员，使他们对产品的综合技术有一定深度的理解，能纯熟的进行系统操作，且能进行平常系统维护与保养。

三、工程报价

监控系统工程设备明细及报价

项目名称
规格型号
单价（元）
数量
总价（元）
备注
彩色摄像机
SAMSUNG SCC-C4203AP一体机 彩色转黑白

1台

大厅监控专用
VM-784PR红外线 枪式

5台

停车场、停车场出入口、
大门监控专用
VM-691 红外线 枪式

2台

楼梯进出口监控专用
VM-293 红外线一体机 吸顶式

60台

楼道和电梯口监控专用
半 球 云 台
TD537  7寸 智能球形

3台

配合使用
解码器
YAAN DV270

3台

拾音头
YAAN YA401

2个

总服务台用
支架
YAAN WS2781

7个

枪式摄像机专用
电 源
YAAN DC12V 1000mA

72个

摄象机专用
电梯摄像机
电梯专用 飞碟型

4台

电梯监控专用
电梯视频层显叠加器
CANVDM-01

4台
800
电梯视频和层显信号叠加
硬盘录像机
大华 DH-DVR1604L

5台

录像专用
硬 盘
ST 250G 录像专用

个

视录像时间长短定
监视器
21” 专业

5个

报警主机
VISERET

1台

警笛
国产

1个

控制台
瑞驰欣达 2801-F1

2台

机柜
雷诺 1800mm
600×600

1个

监控中心管理
客户软件
大华监控软件DVR2023

5套

互换机
D-LINK 16口

1台

UPS
山特

1台

刻录机（外置式）
SONY 16x DVD

1台

保存必要录像
附 件
插座、对接头、BNC头、RJ水晶头、护套、线标、、信息模块、信息面板、捆线、PVC管、PVC槽等

施工安装费

税 金

合 计
￥元（大写：元整）

四、售后服务承诺
　公司历来很重视售后服务工作，成立了专门的工程部，全面负责工程和服务等工作；此外市场部作为客户的重要窗口，提供客户与公司的协调工作。用户有问题也可以拨打服务热线电话，保证在最短时间内为用户解决问题。同时我们也会定期走访用户，及时帮助用户解决一些技术问题，免费为用户进行软件升级及洽谈某些领域的技术合作等事宜。公司与客户签订协议之后，公司将向客户提供让客户满意的售后服务和技术支持。

1、文档资料
按照协议约定，我们将提供相应的文档资料。这些资料涉及系统安装手册、设备维护手册和用户手册以及必要的图纸（如机房平面图、缆线图、设备端口接线表等）。具体涉及以下几类：
1）外购设备的安装手册、使用手册等
该部分重要指外购软硬件设备（如影音设备、投影机、多媒体电脑等）附带的相关的安装手册、操作维护手册等。这部分文档资料将由相关的厂家提供。
2）公司工程实行提供的相关文档
具体涉及有安装手册、测试报告、工程设计手册、工程文档、维护操作手册、验收报告等。
2、服务体系
产品售出后，我们的工程技术人员将为用户提供系统软硬件的安装和功能调试等服务。所有服务均严格遵循工程实行质量标准进行。为了向用户提供良好的售后服务，及时响应客户需求，我们向客户提供以下二种服务方式：
·电话热线服务方式
　　服务热线接受用户的故障申告，必要时将用户的问题或规定提供相关技术人员，技术人员可以直接提供电话征询及远程维护。
·现场支持服务方式
　　根据客户需要，或根据故障发生的类别，派相应的技术工程师赴用户现场进行涉及软、硬、应用等全方位的技术支持。

3、保修
　　公司保证提供应客户的各种设备能正常运营，并在协议保修期内，负责系统软件的升级或更新，故障硬件设备的免费更换或修复以及应用软件的升级与修改。在超过协议保证期以后，公司对售出的所有设备负责终生维护，只收工本费及运送费。返修后，假如设备或部件的设立与初始状态不一致时，（如升级或改版），会附上新的配置说明。
　　对于外购设备，按生产厂家售后服务条件提供维修和保修服务。为保证系统的不间断运营，保修期间，免费提供备板备件，保修期后将以优惠的价格提供应用户。

4、技术支持内容
　　我们向用户提供长期技术征询和系统支持。对于客户的问题，提供客户满意的答复，对于客户对现有设备改善的规定，提供新技术支持，我们提供应用户的技术服务支持重要涉及以下方面：
1）系统软件的升级或更新
对于第三方厂家提供的系统软件，应用软件版本升级时，只收取成本费。
2）系统硬件的更换或修复
　在保修期内，对不超过买方提供的"基础文献"范围的业务需求的修改，卖方免费进行应用软件的升级，同时保证升级后系统工作正常。
　　在保修期外，对超过"基础文献"范围的业务需求的修改或增长，卖方免费提供升级方案，并以优惠价格进行应用软件的升级，同时保证升级后系统工作正常。
　　此外长期支持和协助用户的业务开发工作。
3）应用系统软件故障修复
　　在产品保修期内将免费提供备件，超过保修期，卖方以优惠的价格提供备件。假如买方规定硬件升级，我们可以根据规定提供升级方案，并以优惠价格提供升级部件，并提供电话支持或现场服务，同时保证升级后机器工作正常，同时我们还将向客户介绍新产品，新设备的性价比，为客户更新改善原有设备提供建议。
