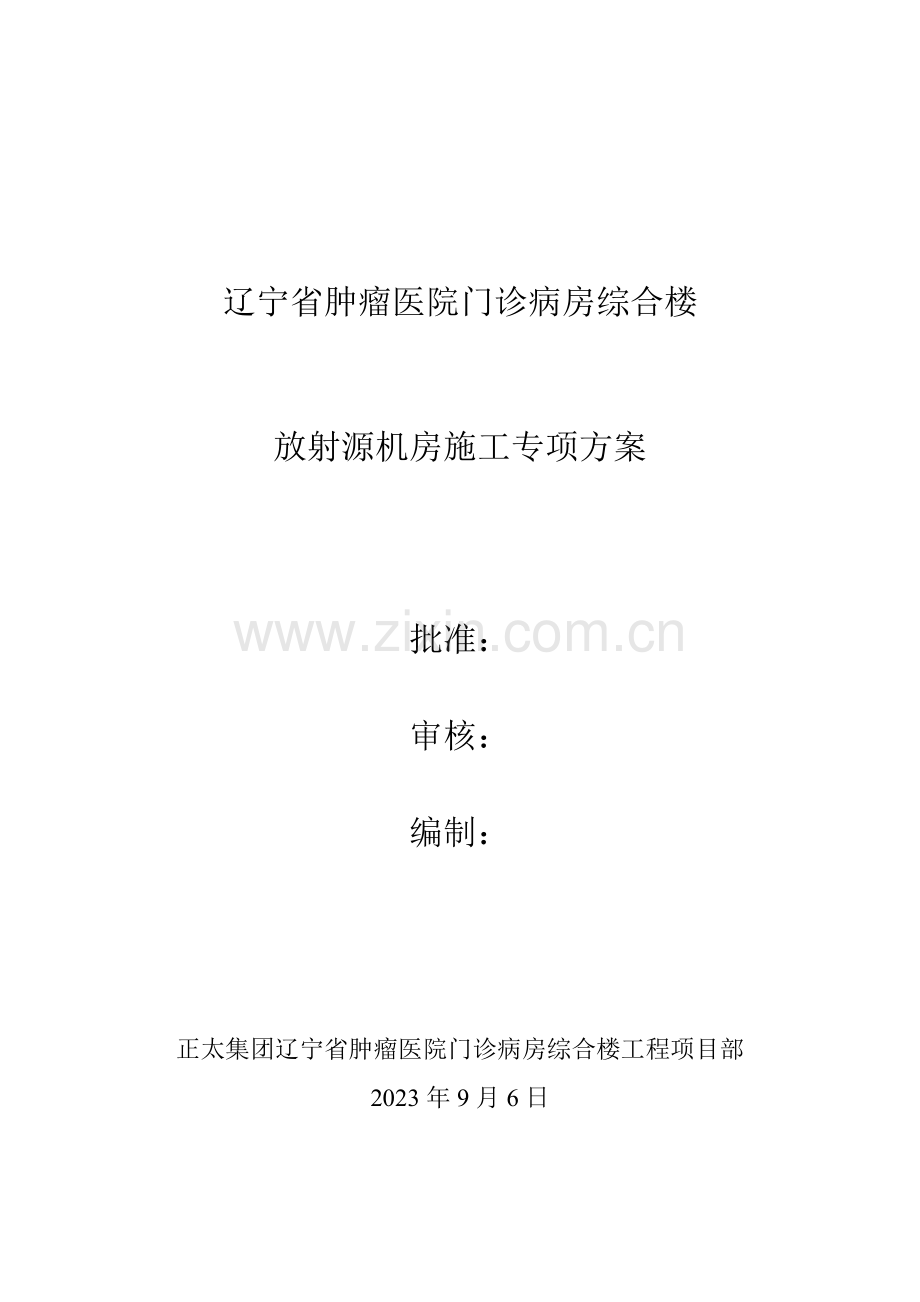

辽宁省肿瘤医院门诊病房综合楼放射源房间结构施工专项方案.doc

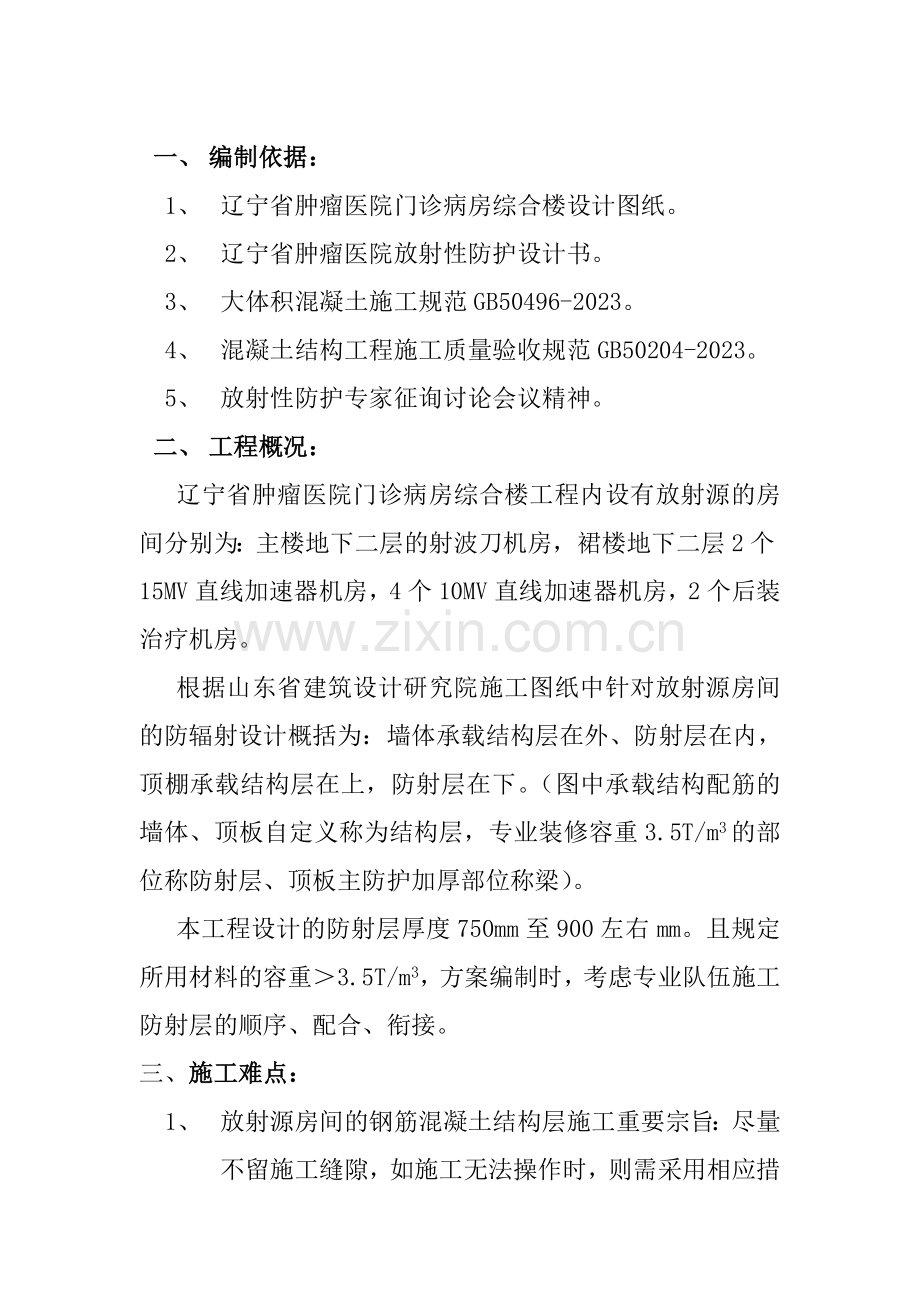

辽宁省肿瘤医院门诊病房综合楼放射源机房施工专项方案批准：审核：编制：正太集团辽宁省肿瘤医院门诊病房综合楼工程项目部2023年9月6日一、 编制依据：1、 辽宁省肿瘤医院门诊病房综合楼设计图纸。2、 辽宁省肿瘤医院放射性防护设计书。3、 大体积混凝土施工规范GB50496-2023。4、 混凝土结构工程施工质量验收规范GB50204-2023。5、 放射性防护专家征询讨论会议精神。二、 工程概况： 辽宁省肿瘤医院门诊病房综合楼工程内设有放射源的房间分别为：主楼地下二层的射波刀机房，裙楼地下二层2个15MV直线加速器机房，4个10MV直线加速器机房，2个后装治疗机房。 根据山东省建筑设计研究院施工图纸中针对放射源房间的防辐射设计概括为：墙体承载结构层在外、防射层在内，顶棚承载结构层在上，防射层在下。（图中承载结构配筋的墙体、顶板自定义称为结构层，专业装修容重3.5T/m3的部位称防射层、顶板主防护加厚部位称梁）。 本工程设计的防射层厚度750mm至900左右mm。且规定所用材料的容重3.5T/m3，方案编制时，考虑专业队伍施工防射层的顺序、配合、衔接。三、施工难点：1、 放射源房间的钢筋混凝土结构层施工重要宗旨：尽量不留施工缝隙，如施工无法操作时，则需采用相应措施。混凝土浇筑连续性、砼密实、砼防裂等有助于防护放射。2、 放射层厚度在900mm左右，且规定防护材料的容重大于3.5T/m3，结构施工中，则应考虑配合专业队伍采用二次支模浇筑的方法。3、 施工图中仅在外围承载结构层进行了配筋，而防射层应至少作砼防裂构造配筋。4、 直线加速器机房中的迷路隔墙未作结构配筋。5、 顶棚的承载结构层在上，防射层在下，实际施工无法操作，建议将结构层的板底标高降至距地3.100,防射层在结构层之上。主防射顶板做成反梁形式，上层防护部位沿反梁周圈包裹并出墙身外边线。6、 结构层中配筋直径粗、间距小、锚固长度长，反复锚固筋多、电梯井壁墙柱重叠在射波刀机房墙中，钢筋绑扎难度大。 四、征询防射专家意见： 2023年9月10日下午，由建设单位邀请的放射防护专家组织监理单位、施工单位等技术人员共同就相关专业问题进行了征询、探讨，拟定的原则如下： 1、根据土建施工中必须留置施工缝的现实情况，采用后述施工缝节点做法，达成放射防护规定。 2、机房顶板结构层在下，防射层改在上部，便于施工，方法合理。 3、防射层容重大于3.5T/m3的材料配合比由防射专业部门提供，施工形式为浇筑方法。 4、施工用穿墙钢质螺栓为一次性，可以贯穿、但不得抽出。 5、位于机房内的框架柱必须用铅板防护。 6、防射层需由设计院进行配筋设计。五、操作程序：1、 基础筏板浇筑时预留好穿墙地沟U型下卧节点。2、 根据机房结构墙体内外线做300高墙根随筏板一同浇筑。并做好距地150mm直径80的预留物理通道管路。3、 在机房主防护墙内的框架柱绑筋、浇筑砼。4、 在机房内的框架柱四周固定防护铅板。5、 机房结构层墙体绑筋、支模、浇筑砼至板底标高。6、 墙体结构层内模拆除，防射层绑筋、支模浇筑防射层。7、 顶板支模、绑筋、浇筑结构层砼。8、 主防护反梁部位支模，浇筑出边防射层砼。9、 顶板上按楼面标高的找平施工。六、施工方法：1、 结构墙体施工缝的预留，筏板上返300mm高为墙体第一道施工缝，顶板底标高处为第二道施工缝，为保证施工缝处的砼密实度，应取商砼用洗净石子，浇筑时干洒、压实，待砼达成30%强度时，对施工缝表面进行凿毛解决。节点见示意图：（已征询防射专家，凸凹绕弯，水平缝不穿透，能解决施工缝隙的防射问题）：2、 因墙体结构层与防护层为不同材质，先浇筑结构层，后浇筑防射层，墙体结构层与防射层之间的连接筋，运用穿墙螺杆。3、 结构墙体支模采用一次性穿墙螺杆加固，防射墙二次支模时，穿墙螺杆与结构墙体的穿墙螺杆采用双面搭接焊延长。4、 防射层墙体浇筑完毕拆模后，出墙边的螺栓切除。5、 防射层容重大于3.5T/m3的材料配方由专业防射单位提供。七、 模板工程：1、 由于主结构凸出墙体厚度为2023mm左右，墙体高度暂按6米高验算，根据模板侧压力计算，加厚部位墙体穿墙螺杆上、下、左、右间距450mm、直径采用16螺杆，模板竖向背楞采用6090木方立向满排，既增长模板强度，又能作保温层之用。横向背楞采用双12号槽钢450mm间距加固。穿墙螺栓两端均用10厚钢板钻孔垫片，双螺母正、反拧紧。2、 荷载计算：墙体新浇混凝土侧压力计算： F=0.22Ct012U1/2t0=200/T+15=200/18+15=6.06F=0.22246.0611.1521/2=52.03KN/m2F=CH=246=144 KN/m2取两式中较小值：F=52.03 KN/m2F1=1.2F=1.252.03=62.44 KN/m2 倾倒混凝土生产的水平荷载：取4 KN/m2 F2=1.44=5.6 KN/m2 振捣混凝土生产的荷载：取2 KN/m2F3=1.42=2.8 KN/m2荷载组合：Fmax= F1+ F2+ F3=62.44+5.6+2.8=70.84 KN/m23、 穿墙对拉螺栓抗拉强度验算：每根对拉螺栓承受的拉力N= FmaxLL=70.480.450.45=14.35KN 安全系数取2 N=N/2/2=14.35103/3.1488/2=142.80 N/mm2fN=205 N/mm2 墙体模板按纵横450mm间距布设16穿墙对拉螺栓紧固，对拉螺栓抗拉强度满足施工规定。 见示意图：4、 副结构墙体厚度在550750mm左右，最厚750mm,穿墙螺杆纵横间距为450mm，螺杆直径为14，模板竖向背楞用6090木方立放，间距200mm，横向采用两根48钢管夹穿墙螺杆每端3个“3”型卡，双螺母双向拧紧。5、 结构墙体模板稳定性支撑加固：筏板砼浇筑时，沿机房结构墙体线外4米左右，以1.5米左右的间距，周圈放置（二级钢）25钢筋地脚，用于斜向支撑及拉结回火线。斜向支撑分上、中、下三道，且互相间钢管纵、横拉结。见示意图：6、 防护墙二次支模：结构墙体浇筑完毕后，待砼强度达成50%以上，拆除模板，穿墙螺杆外侧用钢板垫片重新拧紧螺母，内侧根据防射墙的厚度用同直径螺杆与原有穿墙螺杆双面搭接焊延至所需长度，进行二次模板支设、加固，模板与已浇筑的结构墙之间用钢筋顶撑，保证二次浇筑的防护墙厚度，见示意图：7、 顶板支模： 顶板支撑采用碗扣架式作竖向支撑，主防护梁下竖向立杆纵横间距为600mm，副防护板下竖向立杆纵横间距为900mm，水平拉杆步距为900mm，每间房内设上、中、下三道钢管纵横拉结系杆，纵横两排剪刀撑。立杆上套进钢顶丝，用于支顶主龙骨，加厚部位顶板支模主龙骨为100100木方，中心间距600，次龙骨6090立放，间距100.副防护顶板下木方立放间距200mm,上铺竹胶板拼严钉牢。八、 混凝土工程：1、 根据加速器机房及射波刀机房结构图中的配筋较密的实际情况及混凝土防辐射密实的刚性规定，机房墙及顶板混凝土应采用免振捣自密实混凝土。2、 主结构防护墙宽度最厚为2.6米，长度为3.8米，此处作大体积砼考虑，由于两侧模板的厚度、背木楞紧密满排，作为90厚木质保温层，经热工计算墙体砼浇筑时，墙体及模板外侧包裹一层0.3mm厚的塑料薄膜。温差在25以内，满足规定。3、 混凝土浇筑的连续性、密实性是结构层增长防射性能的关键，浇筑日期拟定前应与商砼供应单位、交通执法部门、医院管制科室等提前制定应急预案。九、质量保证措施： 1、墙根处预留上反300mm处的施工缝，浇筑筏板时应保证振捣密实，注意使用坍落度小的砼，谨防振捣时从两侧模板根部向外溢淌。 2、墙体钢筋绑扎完毕，支模前，对墙根施工缝处清理干净，并注意支模时，不准木屑等杂物掉落入内，支模后无法清理。 3、模板上所钻穿墙螺栓孔径，比螺杆直径略大2mm，穿杆后用海绵条堵严，谨防螺杆处漏浆。 4、因钢筋太密，虽使用超流态砼，放灰不顺畅时仍需补振，或在模板侧敲击。 5、商砼厂家应提前拿出初次报告，规定砼中掺加引气剂、缓凝剂、抗裂纤维等外加剂，上传设计单位审核。 6、砼浇筑前应做好商砼搅拌站机械设备检修、备用站机的选择、进场路线的探寻、现场罐车的停靠等统筹措施。 7、整个放射源房间的地沟预留、物理通道管路预埋、电气管路埋设、钢筋绑扎、砼浇筑等分部分项工序施工全过程应由放射性防护权威机构现场指导。 8、砼浇筑成立由建设、监理、商砼供应、防射专家组成的联合指挥小组，统一协调解决也许出现的各种突发事件。十、安全保障措施： 1、施工全过程遵循有关高空作业、动火施焊、机械操作、防触电等各项操作规程。 2、穿墙螺杆应采用Q235低碳高强型圆钢工厂标准套丝，配套螺母标准件，进场时检查丝口的连接，谨防脱丝。 3、墙体砼浇筑应对称循环放灰，切忌一面墙放灰任其流淌的形式。 4、顶板支撑立杆间距、步距、水平拉结系杆、扫地杆、剪刀撑等严格按照上述做法中所述内容检查，承载主龙骨横杆与立杆 的连续卡扣加安全等卡。
