集电线路施工组织设计.doc

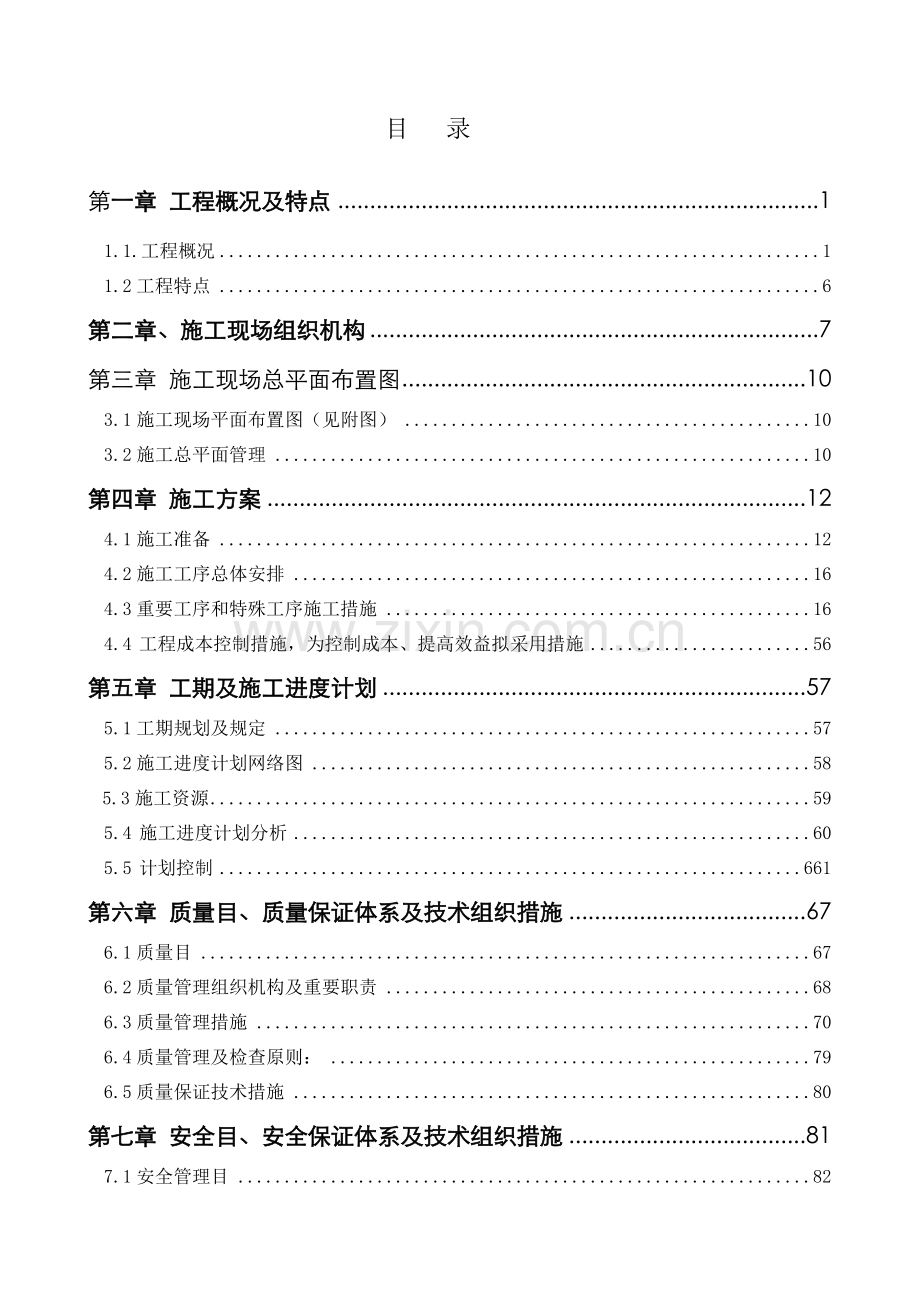

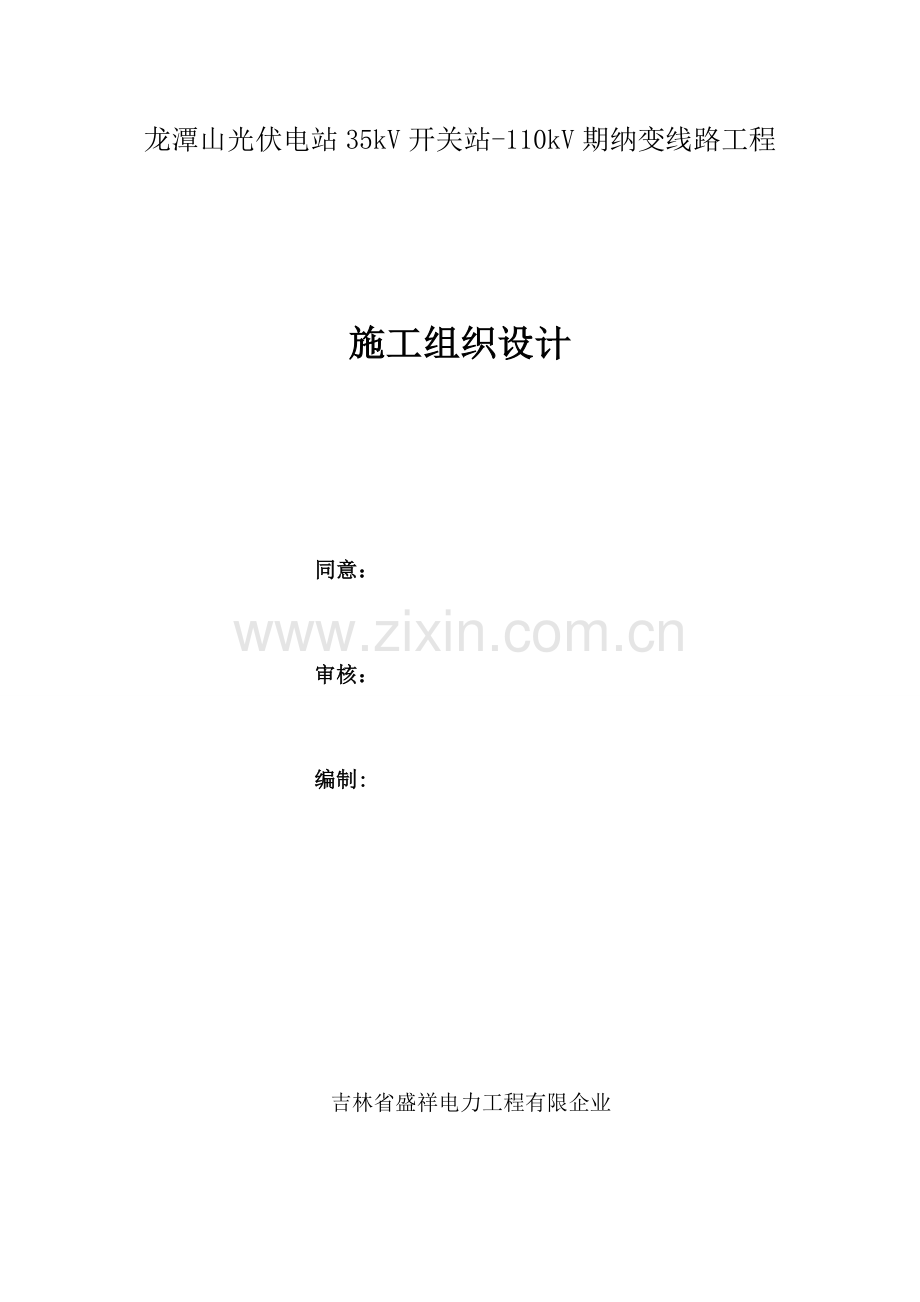

龙潭山光伏电站35kV开关站-110kV期纳变线路工程施工组织设计同意： 审核：编制:吉林省盛祥电力工程有限企业 目 录第一章工程概况及特点11.1.工程概况11.2工程特点6第二章、施工现场组织机构7第三章施工现场总平面布置图103.1施工现场平面布置图（见附图）103.2施工总平面管理10第四章 施工方案124.1施工准备124.2施工工序总体安排164.3重要工序和特殊工序施工措施164.4 工程成本控制措施，为控制成本、提高效益拟采用措施56第五章 工期及施工进度计划575.1工期规划及规定575.2施工进度计划网络图58 5.3施工资源595.4 施工进度计划分析605.5 计划控制661第六章 质量目、质量保证体系及技术组织措施676.1质量目676.2质量管理组织机构及重要职责686.3质量管理措施706.4质量管理及检查原则：796.5质量保证技术措施80第七章安全目、安全保证体系及技术组织措施817.1安全管理目827.2安全管理组织机构及重要责任827.3安全管理制度及措施857.4安全组织技术措施877.5重要施工方案和特殊施工工序安全过程控制897.6安全技术措施对策表89第八章 环境保护及文明施工918.1环境保护918.2加强施工管理、严格保护环境928.3文明施工目和实行方案94第九章 计划和记录969.1计划和记录报表编制96第十章 交接验收9710.1 交接验收97 第一章 工程概况及特点1.1.工程概况1.1.1、工程简述本工程为龙潭山光伏电站35kV开关站-110kV期纳变线路工程。线路从龙潭山光伏电站35kV开关站电缆出线后，朝北敷设上N27（7714_15）终端塔后，电缆转为架空，继续朝北走线，沿着北边山脊经谷宇、破屋、官地、小河抵达下坝后，线路转向东，经中所村采用电缆沿原有混凝土沟渠单边架设电缆抵达期纳110kV变电站围墙外，再采用电缆进线方式进入期纳110kV变电站内新建35kV间隔。该线路龙潭山35kV升压站期纳110kV变电站（平断面图以期纳110kV变电站龙潭山35kV升压站为线路正方向），线路途径全长7.6km（其中架空线路途径长6.967km；期纳变电站采用电缆进线，电缆长0.633km），系中性点不直接接地系统。（2） 新建单回电缆线路长376m，电缆型式为ZC-YJV-26/35-3240; 工程建设单位：永胜惠光光伏发电有限企业工程设计单位：四川省和能电力工程设计有限企业工程监理单位：黑龙江润华电力工程项目管理有限企业工程施工单位：吉林省盛祥电力工程有限企业工期规定： 8月15日动工， 11月30日竣工，总工期 105天。目工期： 8月15日动工， 11月 25日竣工，总工期100天。 质量原则：满足国家施工验收规范，优良工程原则，达标投产。1.1.2工程规模 土建工程规模：1）电缆沿原有混凝土沟渠单边架设电缆376m2）浇制基础21基，C20混凝土量：315.2m3；基础钢材：24405kg3）制作基础挡土墙108方4) 基础回填土毛石120方 5） 排水沟：150米 构造工程规模：全线铁塔使用状况：全线共使用铁塔21基，全线铁塔种类如下：单回直线塔9基，单回路耐张转角塔10基，单回终端塔2基.本工程架空线路杆塔共采用了6种塔型，全线新建铁塔21基，单回直线塔9基，单回路耐张转角塔10基，单回终端塔2基，共54、502吨。2、接地装置21基型式：丁型接地使用圆钢 93.79kg / 基 电气工程规模：1）新建单回电缆线路长度：376米；2）新建单回路架空线路长度：6.967千米；跨越工程规模：1 ）架空线路：跨10kV线路2次、通信线路8次、低压线5次、河流4次、公路9次（含主干1次，匝道4次）一般公路4次。2）电缆线路:电缆线路部分：电缆线路施工，长度：376米；（3）光缆采用： OPGW-24B1-501.1.3工程承包范围（1）施工包工和部分包料（详细见由招标方提供）。（2）招标方提供材料自交接地点至施工现场运送和保管。（3）负责施工道路树木砍伐和青苗赔偿工作。（4）负责办理架线时跨越电力线、通讯线、铁路、公路、河流及堤防附近基础施工施工申请手续。（5）电缆沟建设，运送及沿线管线迁移、青赔和路面破复工作；电缆安装、调试、验收、移交、配合整套启动调试和参与联合试运行、维护、保管、保修等；线路牌制作和挂牌；管管道光缆敷设、光缆测量及接续；并且包括与各部门联络施工许可手续。（6）所有招标项目中安装、调试、验收、移交、配合整套启动调试和参与联合试运行、维护、保管、保修。（7）竣工资料移交。（8）竣工后一年内质量保证。1.1.4地质及地貌状况根据已经有地质资料和现场踏勘分析，就拟选线路而言，线路途径周围5km范围内出露地层为下三迭系宁蒗组灰质角砾岩、泥岩、粉砂岩、砂砾岩，三迭系砂岩、页岩及煤层、泥岩、泥灰岩，二迭系斜斑玄武岩、玄武岩夹凝灰质页岩、砂岩、页岩、灰岩及煤层，上覆第四系粘性土，局部夹有砂砾。灰质角砾岩：灰白色，强风化，碎屑构造，钙质胶结，节理、裂隙发育极发育，完整性较差，岩石多呈碎石或碎块状。泥岩、砂岩、粉砂岩：紫红、棕黄色、灰绿色，强风化，泥质构造，中厚层状构造，节理、裂隙极发育，完整性差，岩石多呈碎石、碎块状，少为角砾和土状，线路沿线呈交错层分布。页岩：灰绿、黄绿色，中等强风化，层状构造，层剪发育，完整性较差，呈页状或薄片状。灰岩：灰黑色、灰白色，中等强风化，岩石多裸露，岩溶现象发育，地表有石芽、石笋、溶沟、溶槽等出现，岩体节理裂隙发育，完整性较差。线路沿线交替分布。斜斑玄武岩：灰褐、灰黄色，中等风化，块状构造，节理、裂隙较发育，完整性稍差，多呈块石状。第四系粘性土：为灰黄、棕红、褐红等色，可塑硬塑状态，沿线低洼地带、河流附近零星分布有软塑、可塑状态粘土，稍湿，重要为冲积、湖积型粘性土。（以上各地基地层常用物理力学指标经验值见表1）。表1 各岩土物理力学指标参照推荐值物理力学指标地基岩土名称重力密度r（kN/m3）内摩擦角（）凝聚力C（kPa）承载力原则值fak（kPa）灰质角砾岩18.519.02021200220泥岩、砂岩、粉砂岩19.022.02030200500页岩20.030250280灰岩21.538500600斜斑玄武岩2240700800泥岩、泥灰岩19.022.02840200300软塑状态粘性土16.05620256080可塑状态粘性土16.016.5783035120160硬塑状态粘性土17.517.511124045170190根据以上描述，线路全线土质划分如下：粘土30%、松沙石35%、岩石35%。1.1.5自然环境本工程所在云南省丽江地区永胜县涛源镇境内,区域地形地貌属于横断山与滇西高原接壤地带，工程区属于滇西高原。按照66kV及如下架空电力线路设计规范(GB50061-)规定，结合初步设计审查意见，同步在设计中充足考虑局部微地形对气候影响，确定本工程采用设计气象条件组合如下表：气象条件组合表气象条件气象区云南I级大气温度最高+40最低-5覆冰-5最大风+10安装0雷电过电压+15操作过电压+15年平均气温风速m/s基本风速 25覆冰10安装10雷电过电压10操作过电压15覆冰厚度（mm）5冰密度（g/cm3）0.9雷暴日78注：风压系数按1/16计算。局部山区风口、河川地段合适加强线路抗风能力。局部山顶地段合适加强线路抗冰能力。1.1.6交通状况本工程主公路为S220、县级公路、乡村公路，因线路走线地形重要为山地、丘陵、河流和平地，交通条件很好。根据该工程公路分布状况，确定全线汽车运距5.0km，平均人力运距0.6km。1.2工程特点（1） 工程特点概况：1）本工程为龙潭山光伏电站35kV开关站-110kV期纳变线路工程为新建线路.2）本工程跨越工程规模一般，架空线跨越物多次等需要单位协调配合。3）本工程工期较短，工作量大，尤其在基础施工阶段要加大人力、物力投入，保证工程准期完毕。4）本工程交通运送较为便利。（2）影响施工重要和特殊环节分析1）气候条件：天气状况与否良好会影响施工进度。2）架空线路穿越一般公路、10kv线路、河流、通信线等；制定详细施工方案以及协调各方关系，保证总工期准期实现。3）青赔工作也是一项非常重要工作，施工期间派专人进行此项工作，保证工程顺利进行。4）其他：1、建设单位提供材料与否准时、按量提供；2、与地方关系处理好坏程度；第二章、施工现场组织机构2.1、组织机构关系图 针对本工程工作量大特点，我司将本工程作为重点工程项目来施工。为保证本工程准期动工和准时竣工，优质安全地完毕工程，并到达优质工程规定，我企业将由企业经理进行综合管理和统一指挥，委派施工经验丰富、优秀工程管理人员、技术骨干构成项目经理部，进行全面施工管理、全面协调，形成强有力管理机构，以一流素质，一流实力和一流管理水平，有决心、有信心克服一切困难，以保证该工程工期、质量、安全等目实现。 项目负责人施工负责人安全负责人技术负责人材料负责人电气施工一班基础施工一、二班电气施工二班施工现场组织机构图2.2、管理职责及权限项目负责人： 代表企业处理与本工程项目有关对外关系，负责做好各方面协调工作，处理本工程施工中各项重大事宜。施工负责人： 负责项目施工组织和协调工作。现场工作负责人： 负责办理线路段停电工作票及负责现场工作组织，施工安全、技术监督。现场技术负责人： 负责现场施工技术措施贯彻及施工质量监督工作。安全负责人： 负责现场施工安全、施工质量监督工作。材料负责人： 负责现场施工材料发放。电气班负责人: 共26人 负责组塔、架线及附件安装工作。基础施工班：共30人 负责铁塔基础施工、接地施工等基建项目详细施工。2.3、施工材料、设备、机具配置及管理工程材料设备由企业委派物业企业保安负责看守。我司具有多种类别大、中、小施工器具，为保证按照协议工期完毕施工任务，保证施工质量，要做到：（1）按施工方案及项目部机具使用计划提前配置施工机械及专用工具。（2）对所准备施工机械及专用工具要进行全面检查和保养，使之处在完好状态，以保证工程顺利进行。（3） 设备、机具配置及管理 在施工前，应对所有机具设备进行外观检查、保养和试验选择。根据本工程实际状况，拟组织如下施工机具作为组塔，导、地线施工，电缆施工、测试中使用。2.3.1.8企业项目部对现场保障作用 为保证本工程按照工程项目管理科学规律进行有效地计划、组织、协调和控制，保障本工程工期、安全、质量和成本得到有效控制；对本工程实行项目管理。企业抽调挑选了高素质项目管理人员构成了项目经理部，项目经理、项目总工程师，拥有丰富现场施工经验，熟悉项目管理业务，具有很强组织协调能力、应变能力和决策水平；项目经理部管理人员是挑选出各职能部门精英，具有丰富专业知识和现场管理经验，企业本部所属各职能部门在企业总经理领导下，在人力、施工机具、车辆、材料供应和资金使用等方面对本项目实行特殊政策，同步，企业规定各职能部门对现场施工动态深入理解，并及时处理好项目部反馈回来信息，各职能部门负责向施工项目提供专业指导和服务，以保证施工项目各专业活动协调一致，齐心合力，实现本工程达标投产、创优质工程目。第三章 施工现场总平面管理3.1施工总平面管理总平面管理是一项严格科学管理，管理好坏直接影响到工程进度、质量、安全及文明施工。土建和安装施工，多工种交叉作业，现场总平面管理难度较大，需要花费一定人力、物力来保证。运送道路畅通、场地合理交叉使用及现场设施完整，关系到施工现场每个单位和每个人安全生产和文明施工。总交叉、总平面管理和协调由业主和监理企业负责，我们自己施工区总平面平常管理，由办公室负责，重要有下列内容：3.1.1 检查生产临建布置与否按施工组织总设计总平面布置图进行，修改与否得到同意，对违章临建设施提出处理意见；3.1.2 检查生产临建设施与否完善，能否满足工程施工需要，如不完善，应加紧加以布置施工，并根据状况变化作出局部调整；3.1.3 设备、材料堆放与否在规定区域，规定堆放整洁、合理，并作出标识；3.1.4 应尽量使用公路和乡间道路但不占用，保持道路畅通；3.1.5 常常保持多种设施完好，检查各施工文明卫生，使施工现场真正做到工完、料尽、场地清；3.1.6 施工现场内车辆应限速行驶，保证安全。3.1.7 服从业主管理，遵章守纪，按规定办事。3.2施工现场布置原则3.2.1项目部、材料站、机运队、施工队驻地选择设置 施工现场项目部驻点设在业主工程指挥部附近或线路工程施工中心段，材料站、机运队要安排在同一地方，均选择在工程线路中心地段。（1）根据现场详细状况以及本标段线路途径，把项目部设在该线路工程施工中心段，通讯、交通、生活均比较以便，便于现场指挥，又利于对外联络。项目经理部租住地方在办公、住宿及场地比较宽裕，并配置有必要生活、办公、通讯、消防、安全保卫等措施。（2）机运队和材料站选择同一驻点，在线路施工地点中心地段附近，减少多次中转场地，以便于材料运送。设置材料站场地内须具有便于材料码放、加工、装卸、发放和保管，车辆停放。（3）两个施工队驻地选择在各个队靠近线路施工段，设置规定水、电齐备，安全防火设施完善，设置多种警示及标牌，卫生状况良好。3.2.2 临时用场地及施工永久性占地处理（1）项目部、材料站、机运队、施工队临时用场地采用租赁形式，预先签定租用协议，与当地群众搞好协调关系。（2）施工现场临时用地采用业主协调经济赔偿方式处理，在动工前获得当地政府支持，必要时召开镇、乡、村三级工程协调会，和地方部门获得一致赔偿原则协议，对线路施工临时占地和永久性占地，按预先协议原则执行，执行后双方签定线路工程赔偿结清汇报，收入工程档案，以便后来查对。3.2.3运送道路选择与确定本标段沿线有公路，乡村道路，运送条件很好。电缆沟施工材料需修人力、农运车小道路. 第四章 施工方案4.1施工准备本工程工程项目部统一指挥，统一管理，由我企业工程部进行施工。本工程计划8月中旬部分人员进入施工现场，开始做前期准备工作，其他人员根据工程进展状况有计划安排进场。前期工作流程见图4-1前 期 工 作 流 程 图 成立项目经理部8月中旬编写施工组识设计和基础施工手册8月中旬项目经理部与中心材料站选址8月中旬材料供应计划编写和材料采购8月中旬施工机具维修及异型模板加工8月中旬施工图会审8月中旬办理动工许可手续8月中旬基础材料加工8月中旬施工机具设备转运到现场8月中旬工程动工8月15日 图4-14.1.1施工技术资料准备施工技术资料准备工作由项目总工负责组织安排，工程科负责技术资料编 制。本工程在动工前需要把施工组织设计、安全管理实行细则、工程质量保证措施、技术管理措施等技术资料编制完毕。在各个分部工程动工前需将本工序作业指导书及施工技术资料编制完毕，需编制技术资料有：施工组织设计、杆塔组立 施工方案、 安全管理筹划措施、 事故应急预案、导线展放施工方案等。在技术资料准备阶段，工程部应负责与建设单位和设计院获得联络，及时获得有关施工图纸和建设单位对工程准备规定。同步，要对参与工程施工职工、民工进行技术培训及安全教育，特殊工种：如电工、压接工、电焊工、测量工、起重工等通过培训后要获得上岗证，以保证每一种参与施工人员都理解工程概况、质量目、施工措施和采用安全措施，为工程顺利动工做好充足准备。多种技术措施均包括质量保证措施和安全保证措施，并交质量、安监部会签。4.1.2材料准备4.1.2.1基础材料准备：工程动工前，材料站做好基础部分原材料供应点选择，供应商资质评审，做好水泥、钢筋、砂、砖、石取样化验。做好混凝土配合比试验，在基础材料方面做好施工前期准备工作。4.1.2.2杆塔组立材料、电缆、断连线材料准备：杆塔组立材料、电缆、紧线材料由供应科根据进度计划规定与甲方联络，并进行准备，供应科负责项目法人供材时间计划、验收、清点、保管及分供，自购材料采购、检查、保管及分供工作。4.1.3施工场地准备施工场地准备工作在项目经理组织下进行，详细工作由工程科负责办理。指挥部、材料站，各施工队驻地设置及施工道路修筑应在施工前一周完毕。4.1.4施工机械配置：根据工程基本工作量和协议所规定工期，由项目经理部合理安排调配施工机具。4.1.5.1重要机械设备（参见表中）4.1.5.2中小型施工机械、工器具、安全施工设施由项目部按照工程详细状况有计划投入。4.1.5.3基础材料运送阶段，既有运送车辆局限性时，可委托租运补充。4.1.5.4为保证工期和施工质量，基础模板按每个作业面两条基础腿进行配套准备，根据施工现场需求购置和调配。4.1.6施工力量配置：本项目部根据项目法人有关本工程竣工工期规定，考虑到本工程工程量，施工难度以及地方关系等周围状况，结合我企业实际状况，我企业将安排土建安装施工人员（管理人员：2人；工程技术人员：2人；技工及协议工：50人）。2个施工队。负责材料管理、工地运送、基础开挖、浇制、接地安装、铁塔组立、导线、避雷线架设等。此外，考虑在基础施工中部分临时工承担运送和15人承担石方开挖。技术力量配置计划：本工程所投入技术力量由项目总工全面负责。在项目总工领导下，由项目部会同专责工程师、技术人员、质检员、安全员构成技术、安全以及质量管理系统，技术人员2人，负责该工程施工技术管理、施工技术方案制定，技术措施编制和技术交底、质量管理和质保体系运行，并负责安全管理和安全监督。 4.1.7生活设施选择交通、通讯较为便利，有水有电地方作为施工队驻地，在驻地设置职工食堂，为保证施工人员身体健康，随时治疗小伤小病，施工队驻点配置常用医疗用品，供施工使用。4.1.8重要施工机械设备表投入工程机械设备一览表 表4-2工序机械设备名称规格型号单位数量进场时间备注基础工程经纬仪J2台1-08-08亦可用于架线振捣器台3-8-15搅拌机可拆式搅拌机台2-8-15杆塔工程铁抱杆400400付2-10-08机动绞磨5T台3-10-08扭力板手把6-10-08链条手板葫芦5T个6-10-08紧线工程钢绳卷车RW1272*44台2-10-20单轮放线滑车个40-10-20单轮放线铁滑车个10-10-20液压机200t台2-10-20对讲机车载、手持台25-10-20电缆工程光缆专用机具、设备批1-10-20包括电缆试验其他指挥车辆1-8-8运送车5T辆2-8-8电焊机台2-8-8切割机台1-8-8弯筋机台1-8-84.2施工工序总体安排线路施工分为基础（包括电缆）、组塔、架线（包括电缆敷设）三大工序，每个大工序可细分为许多小工序，正常状况下，三大工序间为中间验收隔开，先后进行大小工序之间搭接而成为一定节奏流水作业，如遇不可抗力原因影响，除采用有力防止补救措施外，还可以将三大工序搭接进行。本工程计划从8月15 日动工， 11月 30日竣工。电缆沟及架空线基础施工时间：10月下旬到11月上旬，由2个施工队进行基础施工。杆塔组立、紧线时间从10月下旬按计划网络图规定完毕。电缆施工从10月下旬至11月中旬，电缆施工阶段，共由2个队构成敷设施工队工作。4.3重要工序和特殊工序施工措施4.3.1电缆工程施工措施 本工程电缆沿原有混凝土沟渠单边架设电缆4.3.2电缆敷设施工措施：（1）准备工作：1）在敷设电缆前必须做好如下准备工作。2) 核准电缆沟长度，位置必须符合实际电缆长度 。3) 为了防止杂物划破电缆PVC外套，所有过路管必须用橄榄球铁笼拉通，并用布拖洁净管内杂物，对电缆沟进行全面清理，以防沟内石头、硬块等坚硬突出物对电缆导致损伤.4) 选好电缆盘放位置及敷设方向，电缆脱盘必须在盘上方，电缆施放前全面检查所有导轮放置与否稳妥，尤其是转弯处导轮与否补强，以防电缆在牵引过程中被压损，还应对卷扬机，缆盘刹车及全线通讯联络准备状况进行详细检查。5) 放电缆所需要工具必须运到现场。6) 平整牵引场地，固定牵引机安装好拉力计，布放牵引钢丝绳及导向滑轮。7) 电缆及工具一到现场必须安排为保卫工作，防盗、防火、防淹、防损坏等。(2)电缆运送措施：1) 电缆运送过程必须将电缆固定好，用链条葫芦绑扎固定在车板上，应请有运送经验单位运送，车速要平衡，绝对保证安全;2) 电缆可根据施工状况分批出仓，电缆放置必须稳固，不容许地基下沉或翻侧，不能将电缆盘平放运送，电缆起吊钢丝绳夹角30，在电缆盘边缘要用木方或铁管撑护，防止电缆在起吊时受挤压。(3)电缆敷设：1) 作好记录：电缆敷设日期、时间、地段电缆长度、盘号、天气、参与工作人员数量， 负责人等；2) 首先沿电缆沟清理渣物，检查沟内有无遗留铁钉等尖物，以防划伤电缆；3) 必须要有足够滑车，直线每隔约2m放一种直线滑车，并且要放置适合位置，尤其是转角滑轮，必须要二个都吃上力，并且必须固定牢固，施放时电缆均应在导轮上通过，并注意电缆护套不能与混凝土摩擦及与导轮支架相碰，也不能将电缆从高处往沟底处乱丢，应小心轻放，以防导致施工隐患；固定一人看护如滑车有否异常，如有异常时叫停机；5) 牵引电缆时牵引头必须有灵活防扭装置；6) 电缆在敷设安装过程中，将受到多次弯曲，若电缆弯曲半径过小，就会使PE外护套或使波纹铝护套损伤，因此，电缆敷设安装时要注意对弯曲半径控制，本电缆工程时，最小弯曲半径按R2.5米考虑。电缆二次转弯时，其弯曲半径应满足下式规定。式中：R电缆充许弯曲半径（不不不小于3.0m） X电缆持续二次弯曲宽度；7) 电缆敷设时，必须注意牵引力控制，并采用合理牵引方式设备，以防在牵引时损坏。本电缆充许最大牵引力拉力是：54917N。8) 电缆牵引力计算：电缆牵引前应验算多种状况下牵引力，本电缆最大容许牵引力拉力是：54917N。a施放电缆时牵引力计算：（如图所示）TWL（fcossin）t式中：T牵引力（N） f导轮摩擦系数0.10.2 W电缆单位重量 约24.9/mL电缆长度（m）t电缆盘与轴之间摩擦阻力或电缆盘制动力当电缆往上拉时，sin为正；反之，为负。当0时，则上列企业变为：TfWLt上述计算条件是牵引力直接作用在铜导体上。若是采用网套牵引。其牵引力是作用在铝护套上，电缆最大容许牵引力应改为：15N/2铝护套截面积14000Nb电缆弯曲牵引力计算：（见下图）当电缆在弯曲途径上牵引时，由于弯曲所产生摩擦力，增长了牵引力，其计算是：T2Tlef式中：T2弯曲末端牵引力（N）T1弯曲始端牵引力（N）E自然对数F摩擦系数弧度 c电缆侧压力：当电缆是在户外牵引时，可凭视力检查电缆侧力不要超过15000N/m。假如电缆是在槽中牵引，则电缆侧压力不要超过5000N/m。其计算是：P=T/R（N/M）式中：P电缆侧压力 T牵引力（N） R弯曲半径（m）9)电缆中间接头在安装时可用砂包进行固定，施工后再按图纸尺寸规定将电缆和接头固定好。10)电缆牵引前几项检查：a.对于预埋管道；在施放电缆前，应用通管环节穿通检查，对预埋已久管道更应进行该项检查(按下图)。b.导轮就位；直线上导轮应摆放一条直线，两导轮之间距离约为2米，弯曲线上导轮距离约为0.5米。每个导轮均应可靠固定，保持转动圆滑、操作有效。c.牵引电缆用钢丝绳，安全系数宜取56；且不能有扭折。d.电缆盘就位；电缆盘安装就位可靠地固定，盘与轴间转动圆滑，并设有简朴而可靠制动装置。e.牵引绳与电缆头连接牵引绳应通过能消扭活节与电缆头连接，严防电缆扭曲；4.3.3架空线路基础施工(1) 由测量队全线复测各杆塔基中心桩位，线路走向轴线后，进行各塔基分坑放样。请监理工程师进行地基隐蔽验收，经同意速进行浇筑砼。(2) 模板材料采用组合木模板进行支模，钢筋现场绑扎成型，地脚螺栓现场安装，经测量复核后，请监理工程师隐蔽验收后方可进入浇筑混凝土工序。(3) 现浇混凝土施工采用机械搅拌。配置可移动、可拆卸小型汽油机械搅拌机和机械电动震捣方式浇注。基础混凝土浇筑一次完毕，中间不得出现施工缝，砼振捣必须均匀，有效排除砼内汽泡，砼面应排除浮浆，表面平整，抹平边角填实。(4) 混凝土浇筑、养护、尺寸偏差控制、检查等按66kV及如下架空电力线路设计规范(GB50061-)规定、架空送电线路基础设计技术规定（DL/T 5219-）、混凝土构造设计规范（GB 50010-）、建筑地基基础设计规范（GB 50007-）、电力工程地基处理技术规程（DL/T 5024-）中有关规定执行。为了保证砼强度增强，保证符合设计规定，采用持续淋水，复盖塑料薄膜或草袋7天以上养护措施。(5) 模板采用木模板。地脚螺栓固定，上部采用定位样板进行固定，下部用粗铁丝绑扎固定于基础主筋上，模板固定在垂直方向采用上悬下顶方式，在水平方向采用丝杆与钢管组合进行支撑固定。对于立柱较高基础，采用搭设作业平台措施进行支撑及浇筑砼。(6) 混凝土强度检查，应以现场浇筑试块为根据，试块制作数量应符合下列规定：(7) 转角、耐张、终端及悬垂转角塔基础每基取一组（三块）；(8) 直线塔基础，同一施工班组每5基或不满5基取一组，单基或持续浇筑混凝土超过100m3时应取一组。4.3.3.1 现浇基础施工根据本工程杆塔型式、工程地质状况，基础采用钢筋混凝土现浇基础，其基础型式如下：直柱基础（LZ、LJ型）现浇钢筋混凝土直柱基础施工以便，基础作用力较小时，相似条件下，与斜柱基础材料耗量差异不大。荷载较小直线塔及小转角塔基础采用直柱基础型式。斜柱基础（X型）现浇钢筋混凝土斜柱式基础，是国内高压送电线路工程普遍使用一种基础型式。基础主柱中心轴线与铁塔主材重心线一致，因此基础所受水平力与上拔或下压力产生弯矩互相抵消，地基应力较均匀、受力合理，技术经济指标好。（1）转角塔及终端塔基础施工时应注意预留予偏值；（2）基础浇制主控几点规定：断面尺寸不得超标，几何尺寸必须符合设计规定。整基基础尺寸施工容许偏差：与中心桩间位移：横线路方向30mm； 基础根开及对角线尺寸：2如下基础顶面高差：5mm（转角塔符合预偏规定）整基基础扭转：10保护层厚度容许偏差：5mm立柱各底座断面尺寸：1同组地脚螺栓中心对应柱中心偏移：10mm 基础施工时，必须复核塔位地质与本工程提供地质勘测汇报与否相符，尤其是移动过塔位，如发现不符请及时告知设计代表和地质工代处理。 一般现浇基础施工流程图 （图4-7）基础施工技术交底材料准备材料运送机具准备复测、分坑基础开挖钢筋绑扎、支模地脚螺栓安装砼浇注、养护基础回填、验收接地施工基础开挖（2)安健环控制措施1)预控措施a、执行南方电网公架空线路及电缆安健环设施原则。b、施工人员应具有基本安全素质和条件：对本工种操作具有良好技能水平；特殊工种应具有本工种作业合格证；施工人员在作业区内必须对佩带安全帽及对使用防护用品；施工人员应做到“五不”：不酒后作业，不违章作业，不影响他人安全作业，不使用不合格工器具，不启动不懂操作（无合格证）机械。c、施工现场临时用电必须用闸刀开关接漏电开关，该装置应用配电箱安装且有防水措施，使用电缆线须架空离地面2米。d、环境保护措施：现场要及时清理，做到“工完、料尽、场地清”；现场清理范围包括小运道路、材料倒运场地等；按设计规定完毕截水沟、排水沟、挡土墙等施工。e、文明施工：文明施工目：现场整洁有序，多种标志牌齐全醒目，施工人员着装整洁，不一样工种辨别清晰，施工操作规范，施工资料完整、整洁，保持现场和驻地环境卫生，做到工完、料净、场地清，创立文明工程。f 、环境保护目：在施工中和施工完毕后，保持好施工地段自然环境、多种生产设施、生活设施，最大程度保持生态环境原状，给当地群众留下一种良好送变电人形象。2) 危险点辨识序号危险点预控措施1人身触电1、作业人员必须明确当日工作任务、现场安全措施，周围与否有触电也许；2、现场要使用专用试验电源，不得使用绝缘老化电线，安全开关要完好，熔丝规格应合适，并装漏电保护器；3、施工中若出现雷雨天气应立即做好安全措施后停工，远离施工现场。4、低压交流电源应装触电保护器。5、严禁带电拆接电源线，使用合格电缆和开关。 6、电动工具外壳须可靠接地。7、做好防雨防潮措施；8、绝缘工具及验电器应进行定期检查；9、运用仪器测量时塔尺等与带电物体与否保持足够安全距离。2防暑、防蛇咬、防蜂刺1、在高温季节施工时，尽量防止中午作业，做好防暑降温工作；2、野外作业带备必要防护用品及药物。（3）质量控制措施及检查原则1） 质量控制措施a、施工质量检查一般按如下方式进行。质量检查一般采用三级检查制，施工队（班）对所施工分项工程、子分部工程应进行100%质量自检；项目部对所负责施工子分部工程、分部工程和单位工程组织质量检查，复检比例不适宜低于50%；企业对分部工程和单位工程组织检查，抽检比例不适宜低于20%。b、原材料及器材质量必须符合下列规定：有该批产品出厂质量检查合格证书；有符合国家现行原则各项质量检查资料；对砂石等无质量检查资料原材料，应抽样并经有检查资格单位检查，合格后方可采用；对产品检查成果有疑义时，应重新抽样，并经有资格检查单位检查，合格后方可采用。c、施工现场检查：施工人员在施工安装前对所使用原材料及器材保管期，包装状况，材料设备外观质量、规格、数量、防护和锈蚀状况应进行检查，在未证明合格前，不得使用。d、钢筋保护层厚度应在混凝土浇注之前检查，可用钢尺直接量出模板内侧与钢筋外侧距离。检查位置一般在主柱模板上方及底部两个断面，每个断面检查8个点（每个直角检查2个点），以最小距离作为根据4.3.3.3 接地施工（1）作业（工序）流程图接地装置施工包括加工接地装置、开挖接地沟、敷设接地体（降阻剂）、接头连接、回填土、测量接地电阻、做好施工记录等，其流程如下图所示：开始开挖接地沟加工接地装置 敷设接地体（降阻剂）接头连接回填土测量接地电阻是与否发现异常否施工记录 完毕接地装置施工工艺流程图 （2）作业措施1） 接地沟开挖a 、接地沟开挖前，应根据图纸规定及现场地形条件在杆塔位放样划出接地沟开挖线，放样接地沟长度不得少于设计长度，接地沟一般按0.4米宽开挖。假如放样接地沟无法施工时，应报项目部技术负责人研究处理。b 、放样接地沟，遇有障碍物时，容许绕道避开，但不得变化接地型式及接地沟长。c 、开挖接地沟时，应避开地下管道及电缆等设施。距地下电缆距离：当土壤电阻率不小于500m时，应不少于50米；当土壤电阻率不不小于500m时，应不少于25米。d 、在丘陵、山地、高山开挖接地沟时，不应顺坡上下布置，而应尽量沿等高线布置，防止雨水冲刷暴露接地体。e、 按设计规定接地体埋置深度开挖接地沟，一般采用人力开挖措施，开挖时要使沟底平整。2）若因地形限制，不能按设计地形敷设接地体时，经设计同意后，可根据实际地形敷设，并在施工登记表中注明，且必须满足下列规定：在倾斜地形宜沿等高线敷设；两接地体间平行距离不应不不小于5米；接地体敷设应平直。3）开挖接地槽沟深度宜比设计值大50mm，不得不不小于设计深度，接地体埋深应按下列规定进行： 水田或旱耕地应0.8米；非耕地粘土、松砂石应0.6米；岩石应0.3米。4）敷设接地体如遇水塘、岩石、陡坡等状况时，可合适移动埋设位置，但两接地体间水平靠近距离不适宜不不小于5米，在山地应尽量沿等高线敷设；如避不开陡坡时，在爬坡处应用水泥砌石后再封水泥，防止雨水冲刷后露出地网钢筋。5）对大根开基础，其所配置接地装置中环型接地网尺寸应根据基础根开大小不一样而合适增大，以保证环型接地网能圈住基础根开，但总接地体长度应保持不变。 6）接地体连接应可靠，连接前应清除其表面铁锈、污物等，焊接焊缝应无气孔、砂眼、咬边、裂纹等缺陷。接地圆钢搭接长度按设计规定为6d，并必须双面焊接，焊接质量应符合有关规范规定，焊接人员应持证上岗。焊接接头位置必须有明显标示，便于开挖检查。7）接地引下线与铁塔间连接紧密，引流板应紧贴主材表面，并顺畅美观。8）接地沟回填应选用未掺有石块及其他杂物好土，并且必须分层扎实。假如接地槽开挖出土壤不够回填时，应另找土回填，但不得在接地槽边取土。9）回填后沟面应筑
