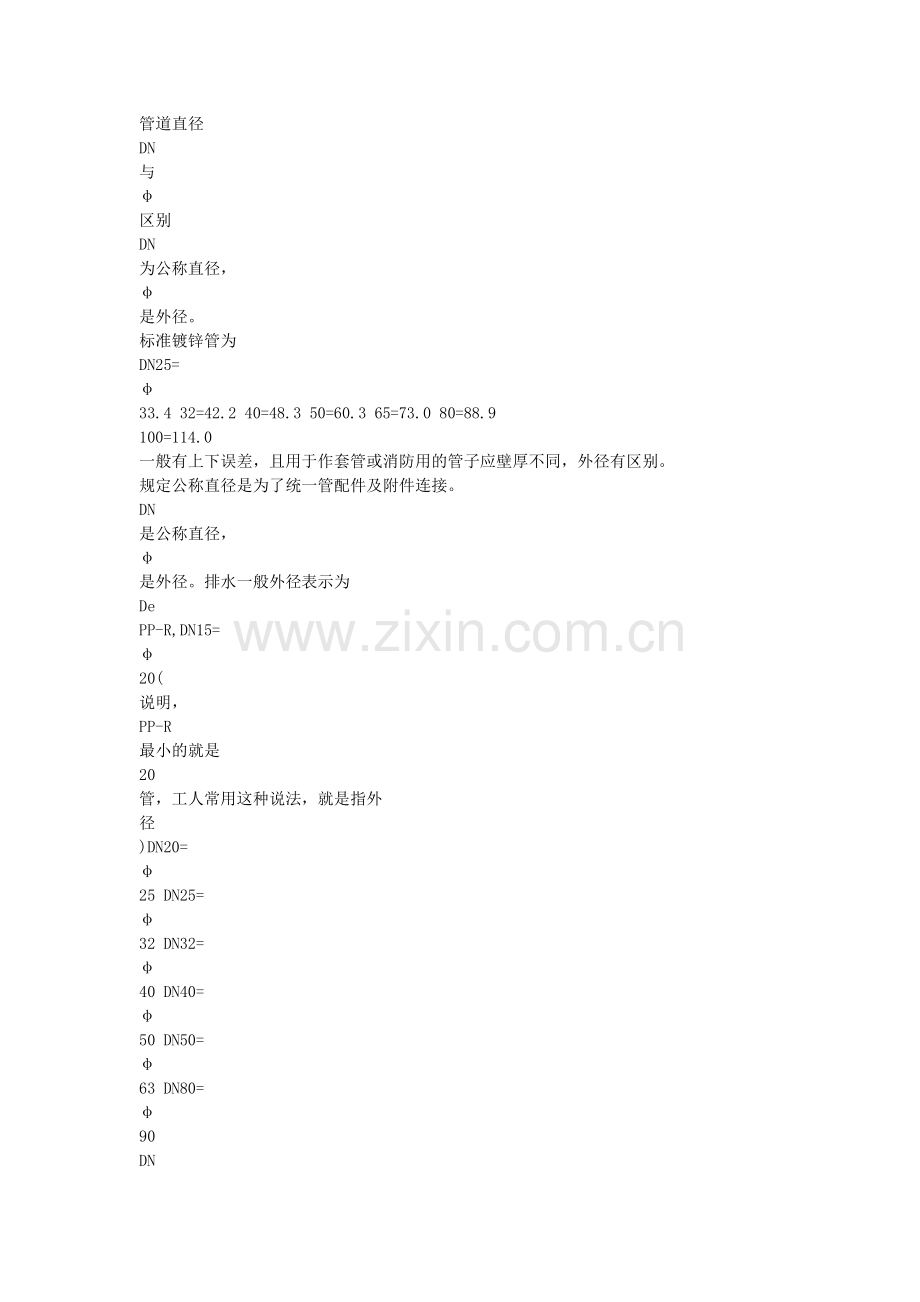

管道直径
DN
与
φ
区别
DN
为公称直径，
φ
是外径。
标准镀锌管为
DN25=
φ
33.4 32=42.2 40=48.3 50=60.3 65=73.0 80=88.9
100=114.0
一般有上下误差，且用于作套管或消防用的管子应壁厚不同，外径有区别。
规定公称直径是为了统一管配件及附件连接。
DN
是公称直径，
φ
是外径。排水一般外径表示为
De
PP-R,DN15=
φ
20(
说明，
PP-R
最小的就是
20
管，工人常用这种说法，就是指外
径
)DN20=
φ
25 DN25=
φ
32 DN32=
φ
40 DN40=
φ
50 DN50=
φ
63 DN80=
φ
90
DN

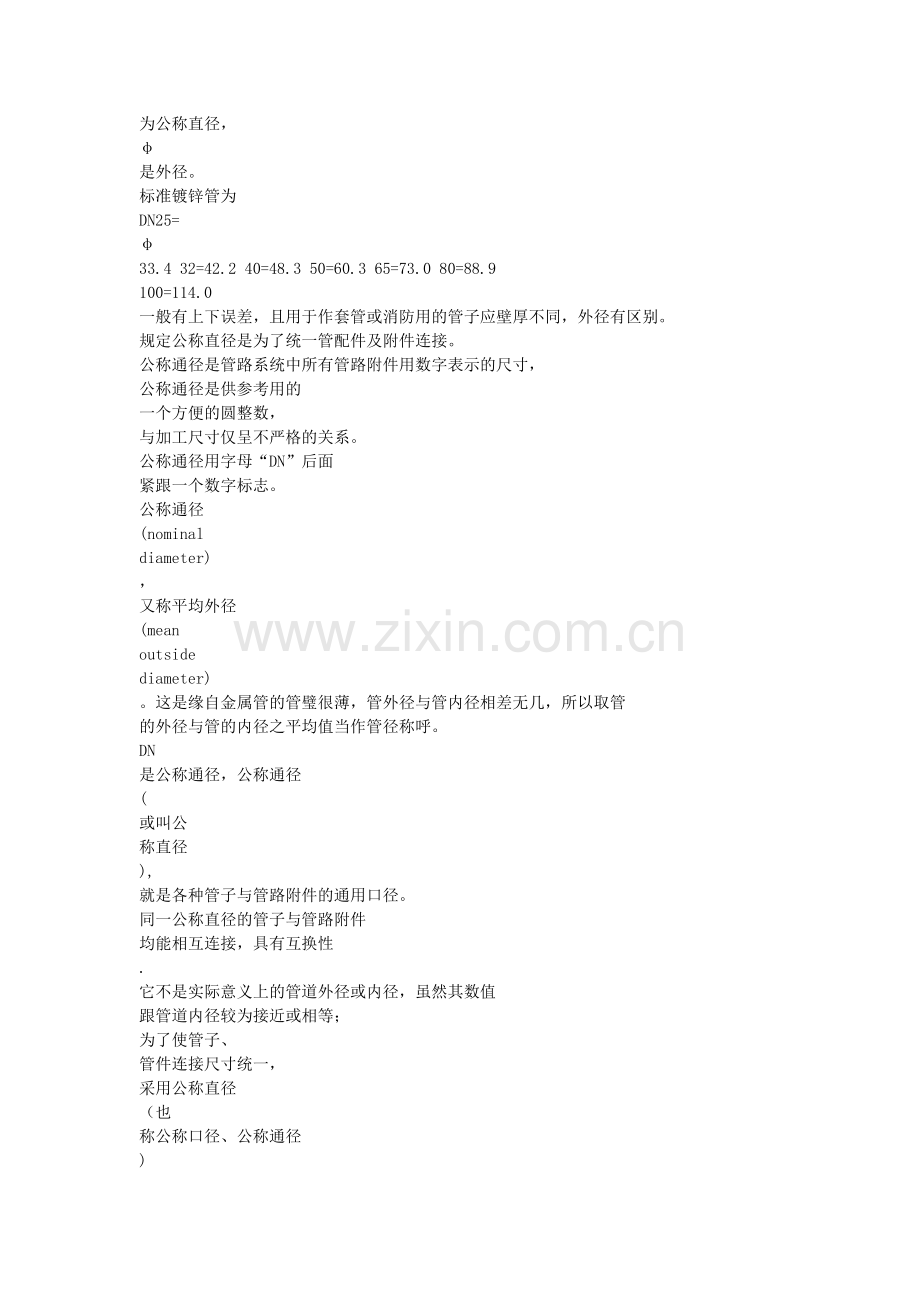

为公称直径，
φ
是外径。
标准镀锌管为
DN25=
φ
33.4 32=42.2 40=48.3 50=60.3 65=73.0 80=88.9
100=114.0
一般有上下误差，且用于作套管或消防用的管子应壁厚不同，外径有区别。
规定公称直径是为了统一管配件及附件连接。
公称通径是管路系统中所有管路附件用数字表示的尺寸，
公称通径是供参考用的
一个方便的圆整数，
与加工尺寸仅呈不严格的关系。
公称通径用字母“DN”后面
紧跟一个数字标志。
公称通径
(nominal
diameter)
，
又称平均外径
(mean
outside
diameter)
。这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管
的外径与管的内径之平均值当作管径称呼。
DN
是公称通径，公称通径
(
或叫公
称直径
),
就是各种管子与管路附件的通用口径。
同一公称直径的管子与管路附件
均能相互连接，具有互换性
.
它不是实际意义上的管道外径或内径，虽然其数值
跟管道内径较为接近或相等；
为了使管子、
管件连接尺寸统一，
采用公称直径
（也
称公称口径、公称通径
)

。例如
焊接钢管按厚度可分为薄壁钢管、普通钢管和加
厚钢管
。
其公称直径不是外径，
也不是内径，
而是近似普通钢管内径的一个名义
尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。公称直径
可用公制
mm
表示，
也可用英制
in
表示。
管路附件也用公称直径表示，
意义同有
缝管。关于
DN
与
De
的区别：
1
、
DN
是指管道的公称直径，注意：这既不是外径
也不是内径；
应该与管道工程发展初期与英制单位有关；
通常用来描述镀锌钢管，
它与英制单位的对应关系如下：
4
分管：
4/8
英寸：
DN15
；
6
分管：
6/8
英寸：
DN20
；
1
寸管：
1

英寸：
DN25
；
寸二管：
1
又
1/4
英寸：
DN32
；
寸半管：
1
又
1/2
英寸：
DN40
；
两寸管：
2
英寸：
DN50
；
三寸管：
3
英寸：
DN80
（很多地方也标为
DN75
）
；
四寸管：
4
英寸：
DN100
；
De
主要是指管道外径，一般采用
De
标注的，均需要标
注成外径
X
壁厚的形式
；主要用于描述：无缝钢管、
PVC

等塑料管道、和其他需
要明确壁厚的管材。拿镀锌焊接钢管为例，用
DN
、
De
两种标注方法如下：
DN20
De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm
等等。。。。。。
我们
习惯于使用
DN
来标注焊接钢管，
在不涉及到壁厚的情况下很少使用
De
来标注管
道；
但是标注塑料管就又是另外一回事了；
还是跟行业习惯有关，
实际施工过程
中我们简略称呼的
20
、
25
、
32
等管道均是指
De
，而不是指
DN
，这里相差一个规
格呢。
不搞清楚很容易在采购、
施工过程中造成损失。
两种管道材料的连接方式
不外乎：丝扣连接及法兰连接。其他连接方式就用得很少了。
镀锌钢管、
PPR
管
均能采用以上两种连接，
只是小于
50
的管道用丝扣较方便，
大于

50
的用法兰比
较可靠
。
注意：
如果是两种不同材质的金属管道相连，
要考虑是否会产生原电池
反应，
否则会加速活跃金属材料管道的腐蚀速度，
最好要用法兰连接，
并用橡胶
垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触。
管材规格用管系列
S
、公称外径
dn×公称壁厚
en
表示
例：管系列
S5
、公称直径
dn25mm
、公称壁厚
en2.5mm
表示为
S5
、dn25×en2.5mm
管系列
S
：
是用以表示管材规格的无量纲数值系列，
有如下关系
S=
（
dn-en
）
/
2
en
其中：
dn
——公称外径，单位为
mm
en

——公称壁厚，单位为
mm
一般常用的
PP-R
管有
5
、
4
、
3.2
、
2.5
、
2
五个系列
b.
管材按标准尺寸率
SDR
值分为
11
、
9
、
7.4
、
6
、
5
五个系列。
标准尺寸率
SDR
：为管材公称外径
dn
与公称壁厚
en
的比值。
SDR
与管系列的关系如下：
SDR=2S+1
c.
管件的表示方法：
管件公称外径
dn
指与管件相连的管材的公称外径。管件的壁厚应不小于相同

管系列
S
的管材的壁厚
