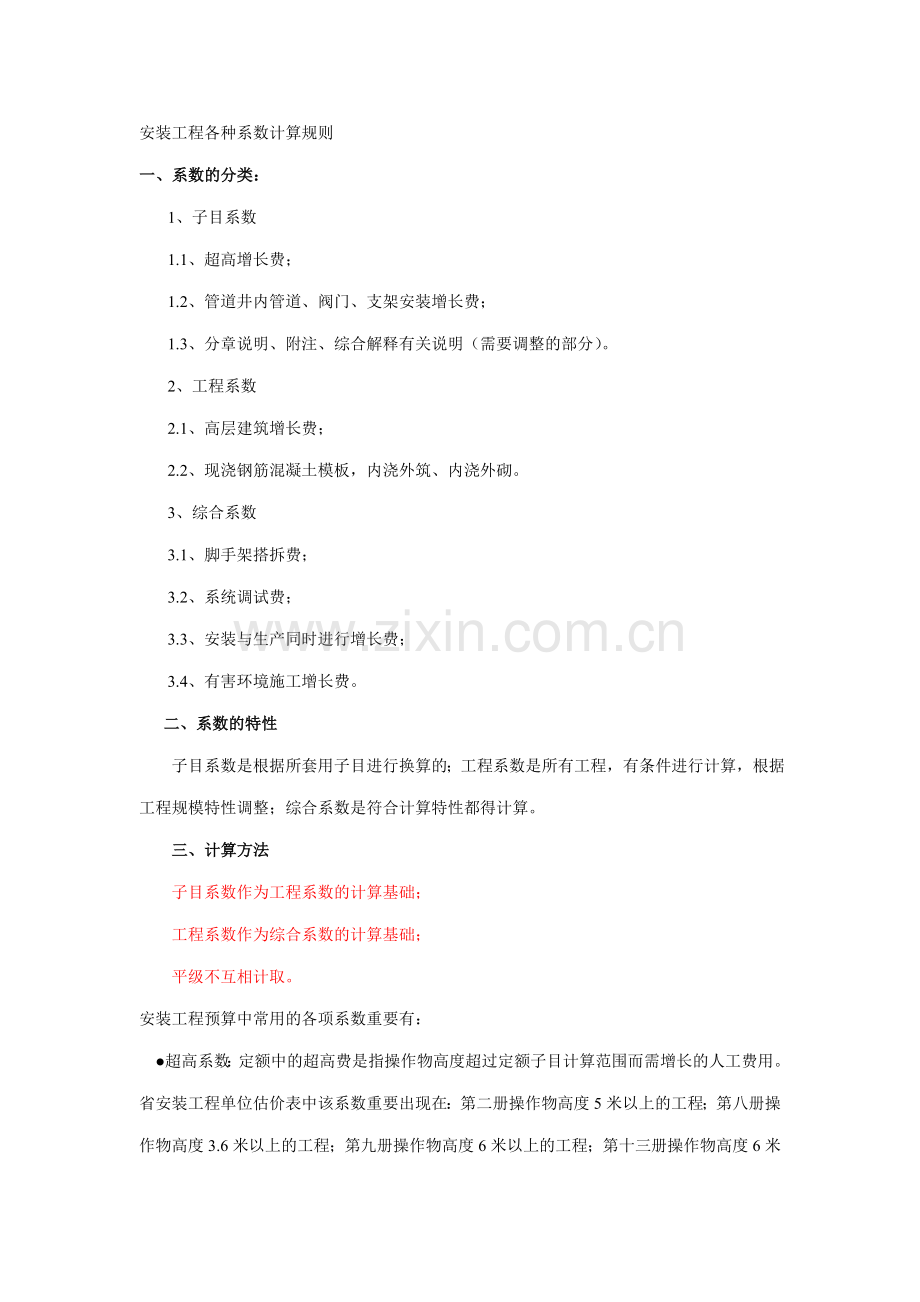

安装工程各种系数计算规则
一、系数的分类：
       1、子目系数
       1.1、超高增长费；
       1.2、管道井内管道、阀门、支架安装增长费；
       1.3、分章说明、附注、综合解释有关说明（需要调整的部分）。
       2、工程系数
       2.1、高层建筑增长费；
       2.2、现浇钢筋混凝土模板，内浇外筑、内浇外砌。
       3、综合系数
       3.1、脚手架搭拆费；
       3.2、系统调试费；
       3.3、安装与生产同时进行增长费；
       3.4、有害环境施工增长费。
      二、系数的特性
       子目系数是根据所套用子目进行换算的；工程系数是所有工程，有条件进行计算，根据工程规模特性调整；综合系数是符合计算特性都得计算。
       三、计算方法
       子目系数作为工程系数的计算基础；
       工程系数作为综合系数的计算基础；
       平级不互相计取。
安装工程预算中常用的各项系数重要有：
    ●超高系数：定额中的超高费是指操作物高度超过定额子目计算范围而需增长的人工费用。省安装工程单位估价表中该系数重要出现在：第二册操作物高度5米以上的工程；第八册操作物高度3.6米以上的工程；第九册操作物高度6米以上的工程；第十三册操作物高度6米以上的工程。操作物高度是指有楼层的按楼地面安装物的垂直距离，无楼层的按操作地点(或设计正负零)至操作物的距离。上述费用仅计算超高部分项目，未超高部分不计。
    ●各册定额章、节换算系数：分章说明、附注和综合解释规定各种子目调整系数。例如第八册设立于管道间，管廊内的管道阀门法兰支架其人工乘以系数1.3。第二册第八章说明四，铜芯电力电缆头按同截面电缆头定额乘以系数1.2，双屏蔽电缆头制作安装人工乘以系数1.05。第十一册第二章说明六，标志环等零星刷油，套用本定额有关部分，其人工乘以系数2.0。
     ●高层建筑增长费：高层建筑增长费是指建筑物在六层或20米以上所需增长的人工降效、材料、工具垂直运送增长的机械台班费用；工人上下所乘坐的升降设备台班费等。该项费用合用于采暖、通风、生活煤气、给排水、民用建筑物电气照明及附属于上述工程中的保温、绝热和刷油等工程。建筑物的高度，是指室外地平至檐口滴水的垂直高度。不涉及屋顶水箱间、楼梯问、女儿墙高度。高层建筑增长费计算时，应以所有工程的人工费为计算基数，含6层与20米以下的地下室工程。费率按建筑物总高度或层数拟定，不能分段计算。
    ●凡主体结构为现场浇注钢模板6工的工程，内外浇注的定额人工乘以系数1.05。内浇外砌的定额人工乘以系数1.03。该项系数是指土建工程为配合安装工程预留洞而发生的人工增长费用，其重要合用于给排水、采暖工程。
    ●脚手架搭拆系数：是综合取定的系数。除定额中规定不计取脚手架费用外，不管工程实际是否搭拆脚手架，或搭拆数量多少，均应按规定系数计取脚手架费用，包干使用。同一单项工程有多个专业施工，凡是符合计算脚手架规定的，应按各册规定分别计取脚手架费用。
    ●系统调统费：采暖、通风空调工程系统调试费是综合系数，其计费基础涉及采暖工程中的管道阀门、散热器的安装及刷油保温等所有工程的人工费。
    ●安装与生产同时进行增长费：安装与生产同时进行，增长费用按人工费的10％计算。
    ●有害身体环境施工降级增长费：在有害身体健康的环境施工，降效增长费用按人工费的10％计算

安装工程定额系数怎么算
第一类定额子目系数：重要是指定额各章、节规定的，当分项工程内容与定额子目不完全相同(施丁内容、施工条件)时所需进行的定额调整内容。如：各册定额的换算系数(管道间、管道井内的管道阀门、法兰、支架、安装，多联插座安装等)。超高系数(第二册．操作物高度离地面5米以上10米以下的工程，其定额人工乘以1.33系数：第十一册超作物高度距地面6米以上的工程)。
     第二类为工程系数：重要是指各册定额分章说明中规定的，与工程形态直接相关的系数，如：高层建筑增长系数；主体结构为现场浇注采用钢模板施工的工程，内外浇注的工程，定额人工乘以系数1.05，内浇外砌的工程，定额人工乘以系数1.03。
     第三类为综合系数：是各册说明规定的，与工程本体形态无直接关系的系数。如脚手架搭拆系数、安装与生产同时进行增长系数。有害环境影响增长的系数等。
    各项系数的关系是：第一类定额子目系数构成第二类工程系数的计算基础；上述两类系数构成第三类综合系数的计算基础。上述系数所得增增减部分构成直接费。同级系数之间不互相计取。

基本功也是难点：如何拟定照明系统各段线路根数
拟定照明系统各段线路的根数，这是一项基本功，但也是难点。特别是碰到较复杂的综合楼或装饰电气工程。
　施工图中可以具体标出最佳了，就怕碰到图中未曾标注的，或标注不对的的。图中不标注的因素我认为有两，其一，设计人员自身也是新手，搞不清几根线；其二，设计人员虽然经验丰富，但疏忽或偷懒，特别是设计时间紧迫时。
　由于施工图中未注明照明线路根数，因此给预结算员或施工人员带来了麻烦。我们得弄清究竟是几根呀，这就需要我们苦练基本功，多研究学习。就算是搞了好几年预结算的人员，也有一时困惑，理不清几根线的时候。因此，新手更需加倍努力。在学习之前大家一方面要温习一下电路电工原理。
　照明回路中本人理解为５种线。
　１、火线（相线），火线进开关这是必须的，即是电流一方面流向开关的线，只接至开关，与灯具不搭界，且不也许有两根火线重叠的情况；
　２、零线，电流流出灯具的线，一个回路中不管有多少套灯具，零线只有一根，零线与开关不搭界；
　３、地（ＰＥ）线、一个回路中不管有多少套灯具，地线只有一根，接地线是为灯具服务的，与开关不搭界；
　４、控制线，是由开关接出至灯具的这一段线，须注意的是，假如其中的一位开关控制２套或Ｎ套灯（在图中会看到用虚弧线连接起来的），那么控制线就是由此开关一直至最后一套灯具，而不是第一套灯具，否则的话，容易理解错误！
　５、双控或多控开关连结线，以双控开关为例，双控开关是成组出现的，即一位相应一位。一对单联双控间的连接线为2根，一对双联双控开关间的连接为4根，开关连接线与灯具不搭界。
　综上所述，重要难点在于控制线，碰到有双控开关时，也要注意开关间的连接线。
　我们在看图时，一方面要开关在哪里，此开关控制哪些灯具，假如有几组开关所控制的灯具混在一起的话，那么就要注意了。

电线电缆材料用量计算公式
铜的重量习惯的不用换算的计算方法：截面积＊8.89=kg/km
　　如120平方毫米计算：120＊8.89=1066.8kg/km
　　1 导体用量：(Kg/Km)=d^2 ＊ 0.7854 ＊ G ＊ N ＊ K1 ＊ K2 ＊ C /
　　d=铜线径 G=铜比重 N=条数 K1=铜线绞入率 K2=芯线绞入率 C=绝缘芯线根数
　　2 绝缘用量：(Kg/Km)=(D^2 - d^2)＊ 0.7854 ＊ G ＊ C ＊ K2
D=绝缘外径 d=导体外径 G=绝缘比重 K2=芯线绞入率 C=绝缘芯线根数
　　3外被用量：(Kg/Km)= ( D1^2 - D^2 ) ＊ 0.7854 ＊ G
　　D1=完毕外径 D=上过程外径 G=绝缘比重
　　4包带用量：(Kg/Km)= D^2 ＊ 0.7854 ＊ t ＊ G ＊ Z
　　D=上过程外径 t=包带厚度 G=包带比重 Z=重叠率(1/4Lap = 1.25)
　　5缠绕用量：(Kg/Km)= d^2 ＊ 0.7854 ＊ G ＊ N ＊ Z
　　d=铜线径 N=条数 G=比重 Z=绞入率
　　6编织用量：(Kg/Km)= d^2 ＊ 0.7854 ＊ T ＊ N ＊ G / cosθ
　　θ = atan( 2 ＊ 3.1416 ＊ ( D + d ＊ 2 )) ＊ 目数 / 25.4 / T
　　d=编织铜线径 T=锭数 N=每锭条数 G=铜比重
比重：
铜-8.89;银-10.50;铝-2.70;锌-7.05;镍-8.90;锡-7.30;钢-7.80;
铅-11.40;铝箔麦拉-1.80;纸-1.35;麦拉-1.37
PVC-1.45;LDPE-0.92;HDPE-0.96EF(发泡)-0.65
FRPE-1.7;Teflon(FEP)2.2;Nylon-0.97P-0.97U-1.21
　　棉布带-0.55P绳-0.55;棉纱线-0.48

最新汇总--安装工程计价表重要计算公式
1、变压器油过滤不管多少次，直到过滤合格为止，以“t”为计量单位，其计算公式：油过滤数量(t)=设备油重(t)×(1)+损耗率

2、带形母线计算公式：L=∑（按设计图纸计算的单项延长米+母线预留长度）

3、基础槽钢角钢的安装长度按设计图纸计算，无规定期按下式计算：①单个柜盘时：L=2（A+B）②多个同规格的柜、盘相连接时：L=n2A+2B式中：L：所求长度   A：柜或屏的宽度  B：柜或屏的厚度  n：柜或屏的个数。

4、盘柜配线长度计算公式：L=盘柜板面半周长×配线回路数。

5、电缆安装工程量计算公式：L=∑（水平长度+垂直长度+各种预留长度）×（1+2.5%电缆曲折折弯余系数）。

6、保护管计算公式：横穿公路：L=路基宽度+4米；穿过排水沟：L=沟壁外缘+1米；垂直敷设：管口距地面+2米；穿过建筑物外墙，按基础外缘以外+1米。

7、电力电缆中间头数量拟定参考公式：n=L/l-1 n:中间头个数 L：电缆设计长度 l：每段电缆平均长度。

8、接地母线、避雷线敷设工程量公式：L=∑（施工图设计水平长度+垂直长度）×（1+3.9%附加长度）。

9、电气配管管内穿导线工程量计算公式：L=（配管计算长度+导线预留长度）×同截面导线根数。

10、10KV以下架空线路导线架设工程量计算公式：L=（线路总长度+所有预留长度）×导线根数。

11、风管制作安装以施工图示不同规格按展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积。圆管F=π×D×L  式中  F——圆形风管展开面积（以m2 为单位）；  D——圆形风管直径； L——管道中心线长度。矩形风管按图示周长乘以管道中心线长度计算

12、除锈、刷油工程。

(1)设备筒体、管道表面积计算公式：    S＝π×D×L    式中π——圆周率； D——设备或管道直径； L——设备筒体高或管道延长米。

(2)阀门表面积计算式 S＝π×D×2.5D×K×N 式中D——直径；  K——1.05； N——阀门个数。

(3)弯头表面积计算式 S＝π×D×1.5D×K×2π×N／B  式中D——直径； K——1.05；   N——弯头个数；   B值取定为:90°弯头B＝4；45°弯头B＝8。

(4)法兰表面积计算式：S＝π×D×1.5D×K×N  式中D——直径； K——1.05； N——法兰个数。

(5)设备和管道法兰翻边防腐蚀工程量计算式：S＝π×(D＋A)×A   式中D——直径；  A——法兰翻边宽。

(6)带封头的设备防腐(或刷油)工程量计算式：S＝L×π×D+(D[]22)×π×1.5×N  式中N——封头个数；  1.5——系数值。

13、绝热工程量。
(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δ
    S＝π×(D＋2.1δ＋0.0082)×L   式中D——直径   1.033、2.1——调整系数；  δ——绝热层厚度；  L——设备筒体或管道长； 0.0082——捆扎线直径或钢带厚。

(2)伴热管道绝热工程量计算式： ①单管伴热或双管伴热(管径相同，夹角小于90°时)。 D′＝D1＋D2 ＋(10～20mm) 式中D′——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径； (10～20mm)——主管道与伴热管道之间的间隙。 ②双管伴热 (管径相同，夹角大于90°时)。   D′＝D1＋1.5D2 ＋(10～20mm)  ③双管伴热 (管径不同，夹角小于90°时)。 D′＝D1 ＋D伴大＋(10～20mm)   式中D′——伴热管道综合值；    D1 ——主管道直径。    将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。

(3)设备封头绝热、防潮和保护层工程量计算式。 V＝[(D＋1.033δ)／2]2 π×1.033δ×1.5×N  S＝[(D＋2.1δ)／2]2 ×π×1.5×N

(4)阀门绝热、防潮和保护层计算公式。V＝π(D＋1.033δ)×2.5D×1.033δ×1.05×N   S＝π(D＋2.1δ)×2.5D×1.05×N

(5)法兰绝热、防潮和保护层计算公式。V＝π(D＋1.033δ)×1.5D×1.033δ×1.05×N   S＝π×(D＋2.1δ)×1.5D×1.05×N

造价员安装工程常用低压电气材料辅导
电力电缆
　　(一)电力电缆的表达方法
　　1.电缆型号的表达方法
　　为了准确表达出电缆的用途、结构类型及名称，国家标准《电缆外护层》GB/T 2952—1989规定用拼音字母和数字组合来表达电缆的类别和型号。型号通常由大写的汉语拼音字母来表达，电缆绝缘和内外保护层用拼音字母加数字组合来表达，不仅可以完整地反映出电缆的类别、用途，还能将电缆的重要结构、材料以及敷设场合等特性均表达清楚。
　　注：在电缆型号前加上拼音字母ZR-表达阻燃系列，NH-表达耐火系列。
　　2.电缆外护层的表达方法
　　(1)通用外护层
　　根据国家标准GB/T 2952的规定，电缆如有外护层时，在表达型号的汉语拼音字母后面用两个阿拉伯数字来表达外护层的结构。其外护层的结构按铠装层和外被层的结构顺序用阿拉伯数字表达，前一个数字表达铠装结构，后一个数字表达外被层类型。
　　(2)电缆特种外护层
　　电缆特种外护层中充油电缆外护层的表达方法按加强层、铠装层和外护层的结构顺序用阿拉伯数字表达，用三个数字组成。
　　(二)电力电缆的分类
　　电力电缆一般按照其绝缘类型分为聚氯乙烯绝缘(塑料)电力电缆、交联聚乙烯绝缘电力电缆、橡皮绝缘电力电缆、充油及油浸纸绝缘电力电缆，按工作类型和性质可分为一般普通电力电缆、架空用电力电缆、矿山井下用电力电缆、海底用电力电缆、防(耐)火阻燃型电力电缆等类型。
(三)几种常用电缆及其特性
　　1.铜芯导体电力电缆
　　目前国内低压电力电缆都为各芯线共同绞合成缆，这种结构的电缆抗干扰能力较差，抗雷击的性能也差，电缆的三相阻抗不平衡和零序阻抗大，难以使线路保护电器可靠地动作等。江苏宝胜电缆厂研制的额定电压为0.6kv～1kv及以下的铜、铝聚氯乙烯铜芯导体电力电缆解决了以上问题
　　2.交联聚乙烯绝缘电力电缆
　　简称XLPE电缆，它是运用化学或物理的方法使电缆的绝缘材料聚乙烯塑料的分子由线型结构转变为立体的网状结构，即把本来是热塑性的聚乙烯转变成热固性的交联聚乙烯塑料，从而大幅度地提高了电缆的耐热性能和使用寿命，仍保持其优良的电气性能。
　　3.聚氯乙烯绝缘聚氯乙烯护套电力电缆
　　聚氯乙烯绝缘聚氯乙烯护套电力电缆长期工作温度不超过70℃，电缆导体的最高温度不超过160℃。短路最长连续时间不超过5s，施工敷设最低温度不得低于0℃

安装工程算量技巧、经验、心得大家谈
安装工程预算定额的应用是重点，各专业工程工程量的计算是难点；安装工程费用组成和预算造价的计算是重点，费用组成的计算，特别是用子目系数、综合系数计算费用的计算是难点；计价材料和未计价材料的划分是重点，其价差调整是难点。
建筑安装工程造价具有很强的地区性，除了掌握《全国统一安装工程预算定额》的系统性、规律性外，还必须掌握定额招待地区造价计算的规定和特点，如地区的补充定额，地区的造价计算程序，工程费用划分和取费标准等。定额执行与工程造价计算是个政策性、科学性极强的工作，所以不能不顾国家规定和科学依据，随意计算。
材料与设备的划分：
1、凡是通过加工制造，由多种材料和部件按各自用途组成独特结构，具有功能、容量及能量传递或转换性能的机器、容器和其他机械、成套装置等均为设备。
2、为完毕建筑、安装工程所需的通过工业加工的原料和在工艺生产过程中不起单元工艺生产作用的设备本体以外的零配件、附件、成品、半成品等，均为材料。
《设备与材料划分举例》
一、电气工程
2、各种电缆、电线、管材、型钢、桥架、梯架、槽盒、立柱、托臂、灯具及其开关、插座、按钮等均为材料；
3、小型开关、保险器、杆上避雷器、各种避雷针、各种绝缘子、金具、电线杆、铁塔、各种支架等均为材料。
4、各种装在墙上的小型照明配电箱、0.5KW照明变压器、电扇、铁壳开关、电铃等小型电器均材料。
二、通风工程
1．空气加热器、冷却器、各类风机、除尘设备、各种空调机、风机盘管，过滤器、净化工作台、风淋室等均为材料；
2、各种风管及其附件和施工现场加工制作的调节阀、风口、消声器及其他部件、构件等均为材料。
三、管道工程
1、公称走径300mm以上的阀门和电动阀为设备；
2、各种管道、公称直径300mm以内的阀门、管件、配件及金属结构件等均为材料；
3、各种栓类、低压器具、卫生器具、供暖器具、现场自制的钢板水箱、及民用燃气管道和附件、器具、灶具等均为材料
安装工程预算定额的应用
A：注意定额各篇特点
为了较好地编制安装工程预算，对各篇安装定额相应的专业安装施工图、安装施工工艺安装施工组织，各篇安装定额所涉及到的设备、材料、配件、部件、元件的型号、规格、性能、产品标志方法，以及市场价格动态等，均应熟悉。此外还要掌握各篇定额的章节划分、工程量计算，未计价材料的划分，子目和综合系数规定、各篇之间的关系等特点。
B：认真阅读各篇定额说明及各章节说明（具体内容后续上传）
C：弄清设备、材料和未计价材料
安装工程定额中未计价材料只计“量”不计“价”只是在定额编制过程中没有合适的 价格或者在一般该子目的 编制中不 一定出现的部分。而当前提出的定额“量”、“价”分离是指在工程实体中出现的每一项都要按照市场化计价的，是不 相同也 不 矛盾的。
我国在计划经济时编的定额“量”“价”合一，是整个投资主体导致的，计划经济的投资主题基本上是国家，并且施工单位大部也是国家的，量价合一可以更好的 控制和计算投资的费用。
进行量价的 分开也是由于在市场经济的情况下，投资主体更加多元化，承包者也 更加多元化，量价合一可以更好的反映成本，控制成本。
安装工程施工图预算造价的计算
1）编制施工图预算的依据
1、施工图纸
2、预算定额或计价表
3、工程量计算规则
4、安装定额解释及汇编
5、安装工程间接费定额
6、施工组织设计或施工方案
7、材料预算价格，或材料市场价格汇总资料
8、国家和地区有关工程造价的文献
9、安装工程概、预算手册，或有关工程造价征询单位提供的相关资料
10、工程承包协议或工程协议书
2）编制施工图预算应具有的条件
1、施工图纸已会审
2、施工组织设计已审批
3、工程承包协议已签订生效
注：如协议中双方责任、工程承包范围、工程款基拨付及结算办法，材料价差的调整方法及依据、订货与加工等责任均已明确。
3）施工图预算造价计算的环节
1、读施工图，熟悉施工图及市场价格情况资料
2、熟悉施工组织设计或施工方案；
3、熟悉工程承包协议及招标文献的规定；
4、按施工图和工程现场实际情况计算工程量；
5、汇总工程量、立项、套定额；
6、计算直接费、分析工料；
7、按计算费用程序计算各种费用及工程造价；
8、计算各种经济指标；
9、编写预算造价书的编制说明；
10、预算造价书的自校、校核、审核、审查、复制、签章。
4）安装工程施工图预算造价计算程序及用系数计算的费用
1、安装工程施工图预算造价计算程序，以定额人工费为基数，依据各地的计算程序。
2、用系数计算的费用（系数有子目系数和综合系数两种，这两种系数计算的费用均是直接费的构成部分）

新手如何看建筑施工图
1。建筑施工图的组成部分
　　结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要。大体上建筑施工图涉及以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图，楼梯大样图（视功能也许有多个楼梯及电梯）。作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。
　　2。图纸目录及门窗表
　　图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号尚有建筑单位及整个建筑物的重要功能，假如图纸目录与实际图纸有出入，必须与建筑核对情况。门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。
　　3。建筑设计总说明
　　建筑设计总说明对结构设计是非常重要的，由于建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置（结构中用以拟定设防列度及风载雪载），黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中主线无法施工），墙体做法地面做法楼面做法...等等做法（用以拟定各部分荷载），总之看建筑设计说明时不能草率，这是结构设计对的与否非常重要的一个环节。
　　4。建筑平面图
　　建筑平面图就比较直观了，重要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。而一层平面图在进行上部结构建模中是不需要的（有架空层及地下室等除外），一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图。作为结构设计师在看平面图的同时，需要考虑建筑的柱网布置是否合理，不妥之处应当讲出理由说服建筑修改，通常不影响建筑功能及使用效果上的修改，建筑也是会批准修改的，假如建筑不改那就只有哭哭再看图(人家是老大，没办法的...），看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大体有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最佳是立在梁上.值得一提的是，注意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细的理解建筑的构思必要的时候征询建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样子的，这样才不会犯错..此外，层面是结构找坡还是建筑找坡也需要了解清楚.
　　5。建筑立面图
　　建筑立面图，是对建筑立面的描述，重要是外观上的效果，提供应结构师的信息，重要就是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化。通常有线的地方就是有面的变化，再就是层高等等信息，这也是对结构荷载的取定起作用的数据。
　　6。建筑剖面图
　　建筑部面图的作用是对无法在平面图及立面图表述清楚的局部剖切以表述清建筑设计师对建筑物内部的解决，结构工程师可以在剖面图中得到更为准确的层高信息及局部地方的高低变化，剖面信息直接决定了剖切处梁相对于楼面标高的下沉或抬起，又或是错层梁，或有夹层梁，短柱等。同时对窗顶是框架梁充当过梁还是需要另设过梁有一个清楚的概念。
　　7。节点大样图及门窗大样
　　建筑师为了更为清楚的表述建筑物的各部分做法，以便于施工人员了解自己的设计意图，需要对构造复杂的结点绘制大样以说明具体做法，不仅要通过结点图更一步了解建筑师的构思，更要分析结点画法是否合理，能否在结构上实现，然后通过计算验算各构件尺寸是否足够，配出钢筋。当然，有些结点是不需要结构师配筋的但结构师也需要拟定该结点能否在整个结构中实现。门窗大样对于结构师作用不是太大，但个别特别的门窗，结构师须绘制立面上的过梁布置图，以便于施工人员对此种造形特殊的门窗过梁有一个拟定的做法，避免发生施工人员理解上的错误。
　　8。楼梯大样图
　　楼梯是每一个多层建筑必不可少的部分，也是非常重要的一个部分，楼梯大样又分为楼梯各层平面及楼梯剖面图，结构师也需要仔细分析楼梯各部分的构成，是否可以构成一个整体，在进行楼梯计算的时候，楼梯大样图就是唯一的依据，所有的计算数据都是取得之楼梯大样图，所以在看楼梯大样图时也必须将梯梁，梯板厚度及楼梯结构形式考虑清楚。
