隔爆型电器控制箱企业标准.doc

Q/XX
XXXXXXXXXXXXXXX公司公司标准
Q/XX 001-20XX

BKX系列隔爆型电器控制箱

20XX-XX-XX发布 20XX-XX-XX实行 XXXXXXXXXXX公司 发布

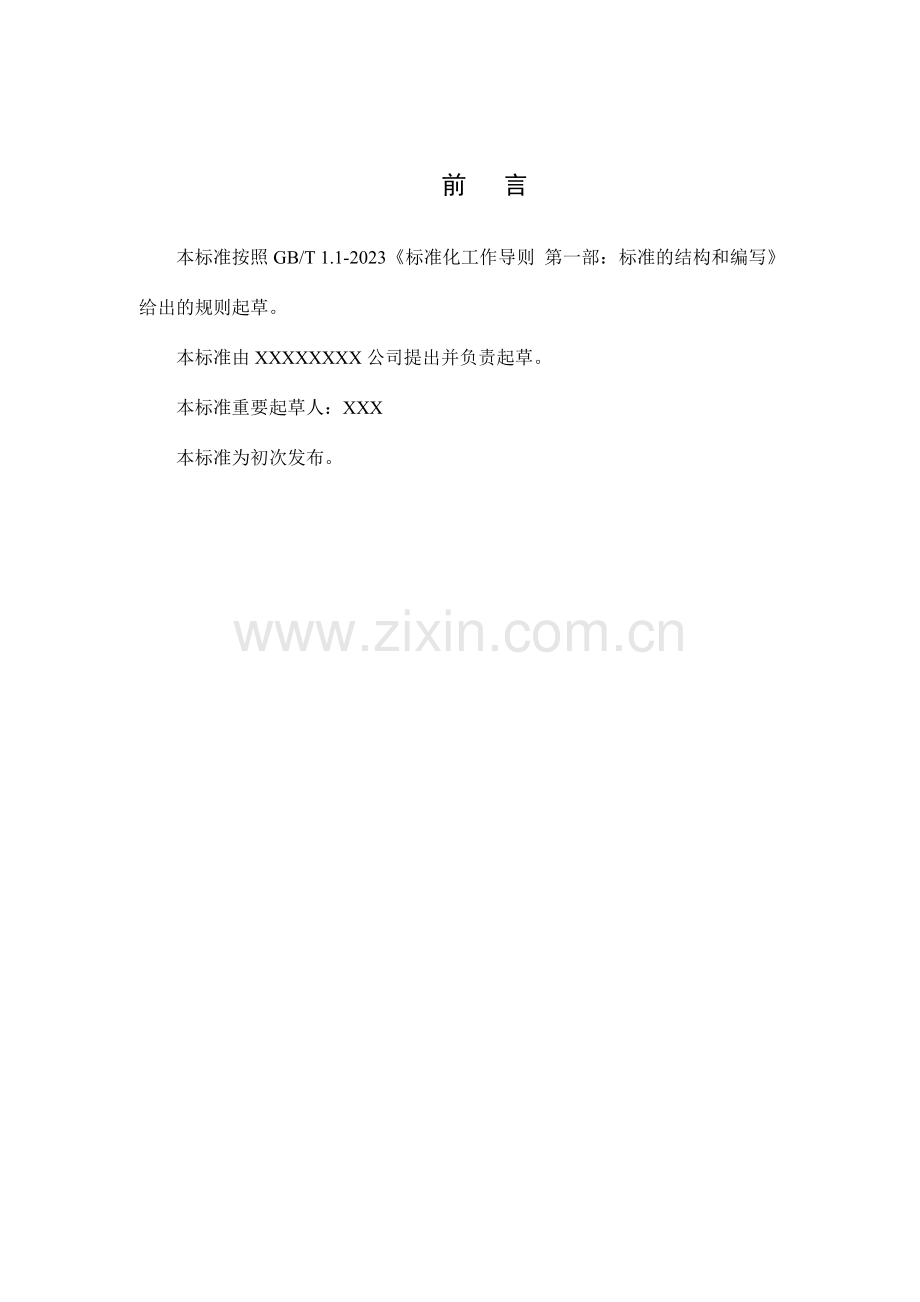

前 言
本标准按照GB/T 1.1-2023《标准化工作导则 第一部：标准的结构和编写》给出的规则起草。
本标准由XXXXXXXX公司提出并负责起草。
本标准重要起草人：XXX
本标准为初次发布。
1、主题内容与合用范围
本标准规定了BKX系列隔爆型电器控制箱（以下简称电控箱）的型式、基本参数、技术规定、实验方法、检查规则及标志与包装。
本标准合用于BKX系列电控箱。电控箱的防爆性能应符合GB3836.1-2023《爆炸性环境第1部分： 设备通用规定》，GB3836.2-2023 《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》。电控箱防爆标志为ExdIIBT4Gb，合用于工厂内具有II级T1～T4组爆炸危险气体与空气形成的爆炸性混合物的2区场合。
2、引用标准
下列标准包含的条文，通过在本标准中引用而构成本标准的条文。在标准出版时所出版本均为有效。所有的标准都会被修订，使用本标准的各方面应探讨使用下列标准最新版本的也许性。
GB3836.1-2023《爆炸性环境第1部分：设备通用规定》
GB3836.2-2023《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》
GB4208-2023《外壳防护等级（IP代码）》
GB/T14048.1-2023《低压电器开关柜控制总则》
GB290035-83《电工名词术语 爆炸性环境用防爆电气设备》
GB191-85《包装储运图示标志》
3、型号、符号含义、基本参数
3.1电控箱外壳防护等级为IP54。
3.2产品型号规格参数

产品型号
额定电压（V）
总功率（KW）
电流（A）
防爆标志

ExdIIBT4Gb

ExdIIBT4Gb

ExdIIBT4Gb

ExdIIBT4Gb

ExdIIBT4Gb

3.3型号含义
B — KX — A/V — □
用途区别
电压/电流
电器电控箱
防爆产品代号
3.4防爆标志及其含义

4、技术规定
4.1电控箱应符合本标准的规定，并按照规定程序批准的图样及技术文献制造。
4.2在下列海拔和环境空气温度以及环境空气相对湿度条件下，电控箱应能额定运营。
4.2.1海拔不超过1000m;
4.2.2环境空气温度－20℃～+40℃;
4.2.3环境空气不超过相对湿度不超过90%（在25℃时）。
4.3电控箱的外壳表面温度不得超过50℃。
4.4外观
4.4.1金属外壳应防锈解决，外表面涂耐高温银粉漆。
4.4.2电控箱内的接线柱不得松动
4.5电控箱应设立内外接地端子，内接地M8，外接地M8，设立接地符号“ ”
4.6合用寿命不低于10000h。
4.7电控箱内带电部件与还电部件之间，带电部件与金属外壳内壁之间的电气间隙最小为10mm，爬电距离最小为12mm。
4.8电控箱内壁非配合表面，涂二层C32－39耐弧漆。
5.实验方法
5.1电控箱的防护实验等级按GB4208-2023中的有关规定进行，实验应符合本标准的3.1规定。
5.2 温度实验：电控箱的温度实验按照GB3836.1中的5.1有关规定进行。
5.3耐热耐寒实验：电控箱透明件胶粘处、过线套浇封处的耐热耐寒实验按照GB3836.1中的26.8和26.9有关规定进行。
5.4外壳耐压实验：电控箱的外壳耐压实验按照GB3836.2中的15.1有关规定进行。
5.5 内部点燃的不传爆实验：电控箱的内部点燃的不传爆实验按照GB3836.2中的15.2有关规定进行。
5.6 抗冲击实验：电控箱透明件的抗冲击实验按照GB3836.1中的26.4.2有关规定进行。
6.检测规则
6.1电控箱应取得国家指定的防爆检查单位发给的防爆合格证方可进行生产。
6.2每台电控箱须经出厂实验合格才干出厂，并附有产品出厂合格证。
6.3电控箱的出厂实验项目：
6.3.1电控箱绝缘电阻测定;
6.3.2电控箱的机械检查;
6.3.3水压实验（按图纸规定）。
6.4凡遇下列情况之一都必须进行型式实验：
6.4.1试制或小批量生产时;
6.4.2设计或工艺变更足以引起某些特性参数变化时;
6.4.3当检查结果和以前进行的型式实验结果发生偏差时;
6.4.4每二年进行抽样检测时。
6.5电控箱的型式实验项目：
6.5.1出厂实验的所有项目;
6.5.2温度实验;
6.5.3通电实验;
6.5.4循环过载实验;
6.5.5防护性能实验;
6.6凡遇下列情况之一者，电控箱必须按GB38.6.1、 GB3836.2的规定进行图样及文献审查和防爆性能实验：
6.6.1未取得“防爆合格证”的产品;
6.6.2已取得“防爆合格证”的产品，当局部更改涉及防爆性能有关规定期，则更改部分图纸，文献及说明，应送原检查单位重新审查;
6.6.3检查单位需要对已发给防爆合格证的产品进行复查时;
6.6.4“防爆合格证”有效期满时。
7.标志、包装
7.1每台电控箱产品必须在外壳的明显处设立清楚的防爆标志;
7.2在上壳明显处设立产品铭牌，铭牌右上角处标注 “Ex”标志;
7.3铭牌内容：产品名称、型号规格、防爆标志、额定电压、额定电流、防爆合格证编号、出厂日期及制造厂名称。
7.4包装箱外壁的文字和标志应清楚整齐，内容如下：
7.4.1发货站及制造厂商;
7.4.2收货站及收货单位名称;
7.4.3包装箱外形尺寸;
7.4.4箱子外应有“小心轻放”、“防潮”等字样。
