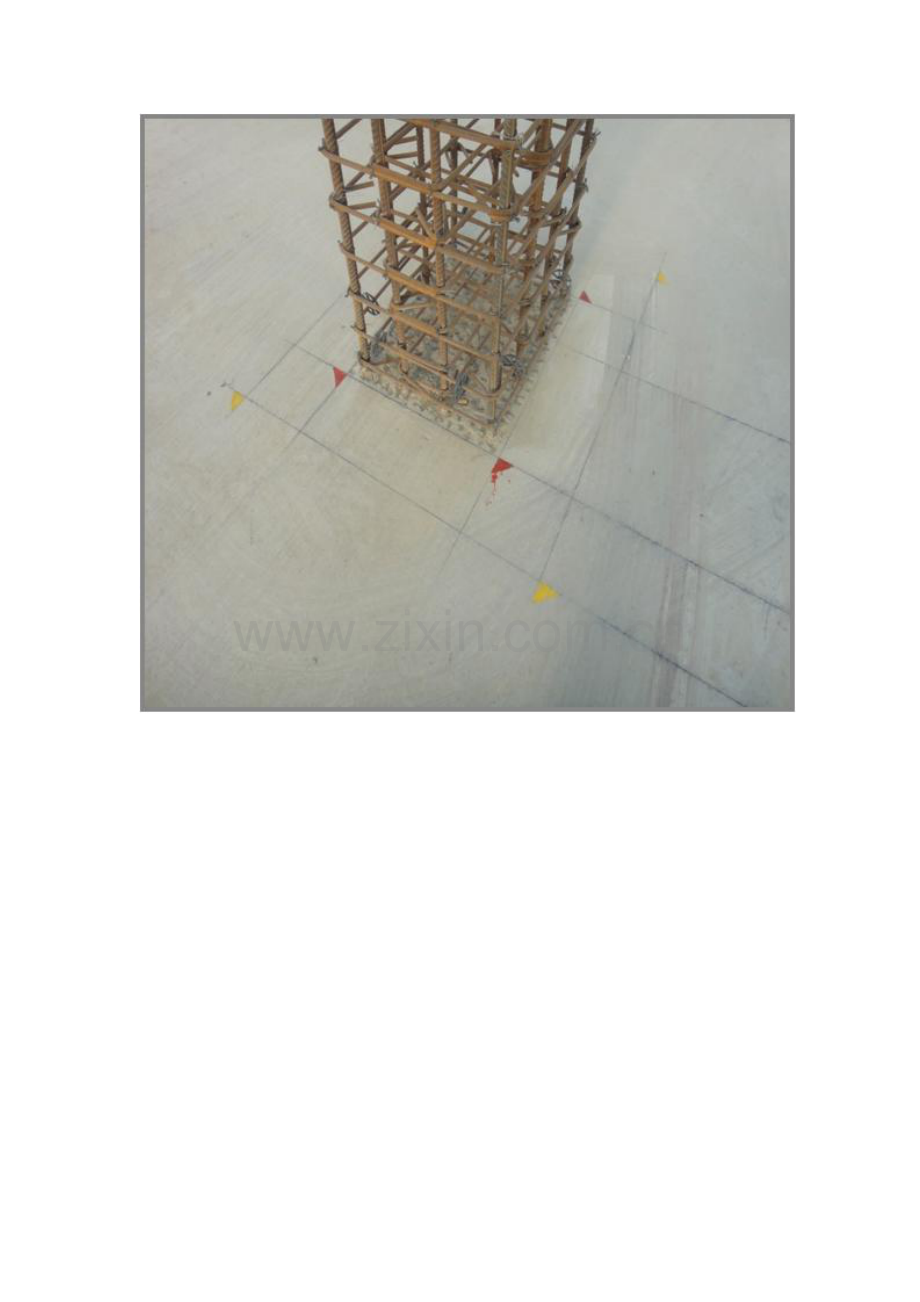

第一节 墙柱模板（放线）
1、由施工员测放控制线，并经相关人员复核，严禁直接交由班组测放。
2、根据控制线放出200mm模板控制线。
3、最后放出模板定位线。
4、离转角100mm弹大角垂直控制线。

第一节 墙柱模板（加固）
墙模板加固通用规定
1、严格按照施工方案安装穿墙螺杆。
2、螺杆直径≥Ф12，并采用配套的螺帽和3型卡。
3、模板拼缝处要贴海绵条并用木方压实，木方间距200mm并符合方案规定。
4、螺杆一般设立：加固螺杆纵横间距600mm（应满足方案规定）;
5、离地200mm设立第一道螺杆,离板底200mm设立一道螺杆，下面2-3排要用双螺帽（根据实际需要并应满足方案规定） 。
6、为防止根部漏浆形成烂根，采用砂浆将模板底部进行封闭。

墙配模剖面图

墙配模平面图
第一节 墙（柱）模板（加固效果）

模板加固

加固效果

砂浆封闭
第一节 墙柱模板（端头加固工艺）
墙柱模板加固规定：
1、严格按照施工方案安装穿墙螺杆。
2、螺杆直径不小于Ф12(满足方案规定），并采用配套的螺帽和3型卡。
3、模板拼缝处要贴海绵条并用木方压实，木方间距200mm并符合方案规定。
4、螺杆间距设立：纵横向间距不大于600。
5、离地200mm设立第一道螺杆,离梁底200mm设立一道螺杆，下面2-3排要用双螺帽 (满足方案规定） 。
6、阳角部位采用端面硬拼，用钢管扣紧，再用木楔挤紧，保证阳角方正。
7、为防根部漏浆形成烂根，采用砂浆将模板底部封闭(浇砼前一天做)。

转角部位加固

墙柱端头加固效果
第一节 柱模板（加固工艺）

细部解决

加固示意图
第一节 墙柱模板（接茬工艺）
1、墙柱接茬位置模板应伸至接缝以下螺杆上，为防止漏浆，接缝位置采用双面胶条封堵，墙柱根部用水泥砂浆封堵模板。
2、当采用下层已有对拉螺杆洞对拉加固时，其距接缝位置应小于300mm；当采用预埋锁脚螺杆时，其距接缝位置150mm。
3、两种方法螺杆水平间距均为600mm，满足相应的专项施工方案。

墙预埋锁脚螺杆

运用下层已有对拉螺杆洞加固

预埋锁脚螺杆
第一节 墙柱模板（接茬、板面接缝）
1、梁板柱分开浇筑的柱面浇筑标高必须严格控制，其收口要平齐。
2、为保证柱接茬密实，其接缝位置必须在浇筑混凝土前将浮浆凿除。

柱接茬位置

楼板面接缝

楼板面接缝封堵
第二节 梁模板
梁模板加固通用规定：
1、严格按照施工方案安装穿梁螺杆（当梁高小于500mm时，可采用短木方或小块层板于梁中部加撑，外边梁需用螺杆加固）。
2、模板拼缝处要贴海绵条并用木方压实。
3、根据构件截面尺寸进行模板设计，一般内楞采用木方，间距200mm并符合方案规定，外楞采用木方或钢管，如采用钢管使用双钢管，穿梁螺杆紧固，螺杆直径≥ Ф12（根据方案规定），并采用配套的螺帽和3型卡。
4、梁底支撑体系满足方案规定，梁板模板应分开编制施工方案（分转换层、标准层、普通地下室），转换层方案须作专家论证。

标准层模板支撑体系
第三节 梁柱接头模板
1、采用层板定型加工制作，严格控制加工尺寸。
2、阴阳角模板制作加固同墙柱模板。

梁柱接头模板支设

接头模板加固
第四节 楼梯模板
1、模板必须每层清理干净并刷脱模剂。
2、封闭式模板在楼梯踏步的中间部位预留孔洞，方便振捣混凝土，避免气泡存积。
3、模板拼装接缝需平整严密，以防止漏浆。
4、敞开式模板定位和固定木方不得少于两排。
5、楼梯宜采用封闭式模板，当使用敞开式模板时必须加固牢固，控制好每部踏步高度及宽度，保证砼成型效果。

封闭式楼梯模板

敞开式楼梯模板
第五节 洞口模板（一）
1、模板阴角处可用L150×150×6的角钢与木模固定，阳角处用L75×75×6的角钢与木模固定，同时洞口模板内部加支撑，保证洞口的位置及尺寸准确，模板应易拼拆、刚度好、支撑牢、不变形、不移位。
2、洞口模板侧面加贴海绵条防止漏浆，浇筑混凝土时从洞口两侧同时浇筑，避免洞口模偏位。

洞口模板加固

墙洞口加固平面图
第五节 洞口模板（二）
1、螺杆间距设立同墙柱模板加固规定。
2、水平钢管加固贯通洞口两侧。
3、对顶采用钢管结合可调顶托配合使用。

电梯控制开关盒洞口

电梯控制开关盒洞口加固

加固后效果
第六节 高低跨模板
1、卫生间、阳台等降3-5cm板处，采用1mm厚方钢焊接成定型模板，在板筋绑扎完毕后安装固定，每次安装前敲掉砼残渣后刷脱模剂。
2、高低跨吊模处，严禁使用砖块、木方穿底做临时支撑，应用预制砂浆垫块，以减小渗漏隐患。

成型方钢模板

安装后效果
第七节 模板支撑系统
1、严格按照施工方案搭设，立杆间距、水平杆步距、扫地杆和剪刀撑、可调顶撑等均满足规范和方案规定。
2、在支承立杆底部加设满足承载力规定的垫块，当支撑立杆置于土层上时采用长木方垫底（土层应夯实平整）。

模板支撑系统

立杆底座垫块
第八节 质量检查
1、模板垂直度偏差及偏位应满足规范的规定。
2、螺杆位置及间距符合方案设计规定。
3、螺帽紧固力矩必须满足40-65N*m（每个项目部可配一把力矩扳手检查）。

模板垂直度检查（1）

模板垂直度检查（2）

螺栓紧固检查
第九节 质量保证措施
1、模板的接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水。
2、模板与混凝土的接触面应清理干净并涂刷隔离剂。
3、柱、墙模板底部设立清扫、检查口，有助于清理及检查柱、墙内垃圾杂物，保证柱、墙根部混凝土的质量。

涂刷脱模剂

预留清扫口
第十节 模板成型质量

安装完毕后的模板(一)

安装完毕后的模板（二）
