实体墩台施工作业指导书.doc

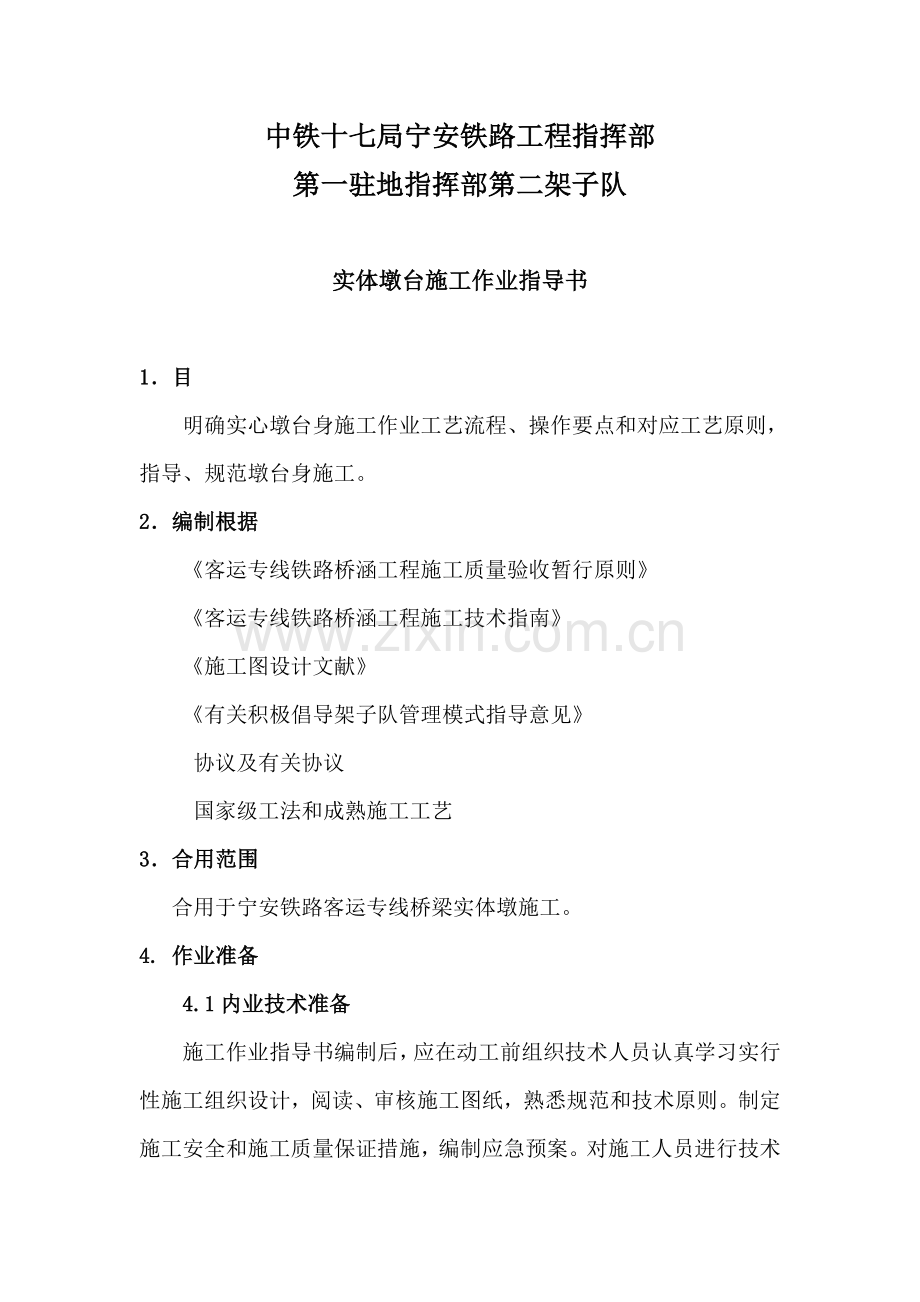

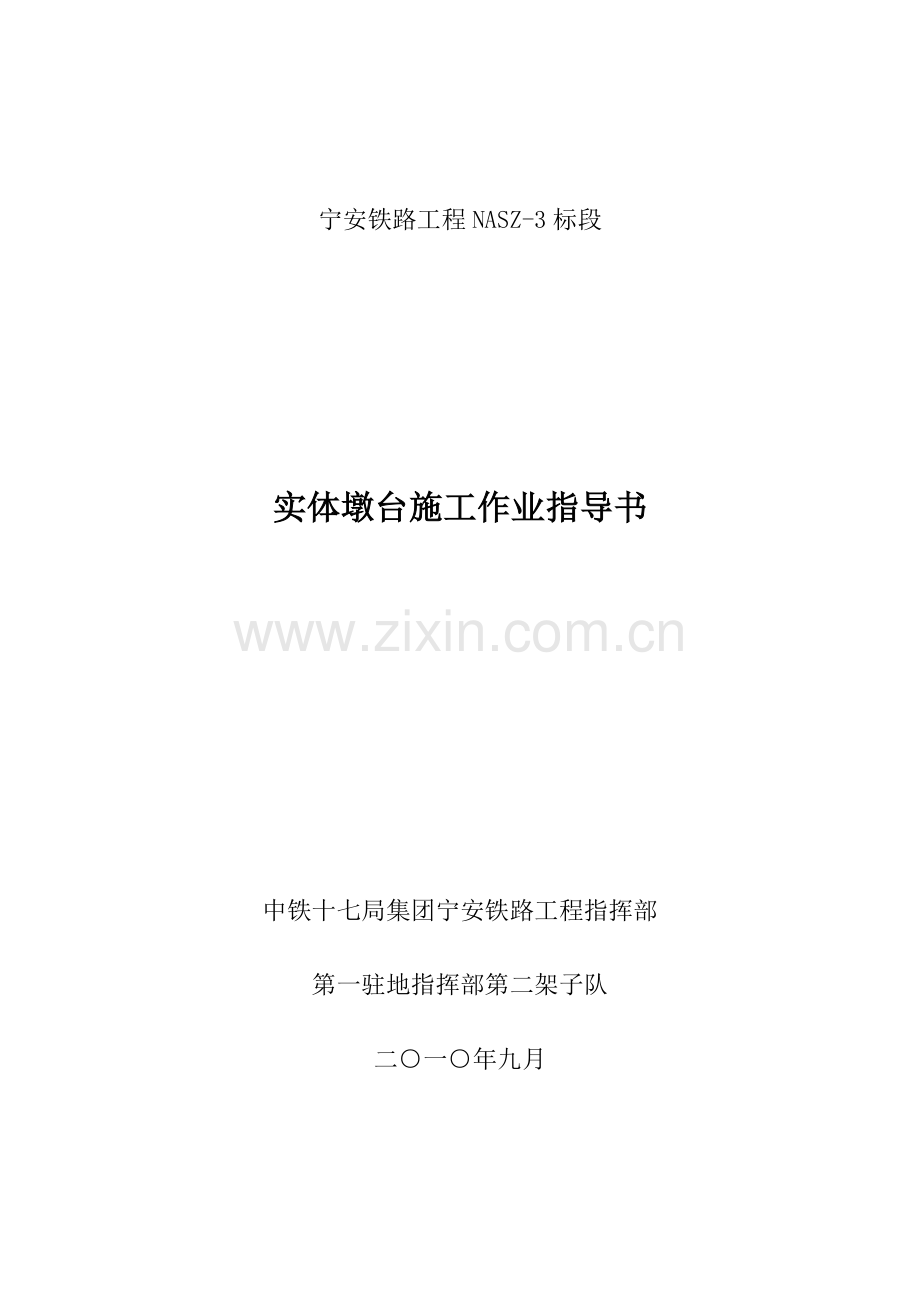

宁安铁路工程NASZ-3标段实体墩台施工作业指导书中铁十七局集团宁安铁路工程指挥部第一驻地指挥部第二架子队二一年九月中铁十七局宁安铁路工程指挥部第一驻地指挥部第二架子队实体墩台施工作业指导书1目明确实心墩台身施工作业工艺流程、操作要点和对应工艺原则，指导、规范墩台身施工。2编制根据客运专线铁路桥涵工程施工质量验收暂行原则客运专线铁路桥涵工程施工技术指南施工图设计文献有关积极倡导架子队管理模式指导意见协议及有关协议 国家级工法和成熟施工工艺3合用范围合用于宁安铁路客运专线桥梁实体墩施工。4. 作业准备4.1内业技术准备施工作业指导书编制后，应在动工前组织技术人员认真学习实行性施工组织设计，阅读、审核施工图纸，熟悉规范和技术原则。制定施工安全和施工质量保证措施，编制应急预案。对施工人员进行技术交底，对参与人员进行岗前技术培训，明确施工要点和关键部位卡控重点，考核合格后持证上岗。4.2外业技术准备4.2.1 施工前应先对施工场地进行平整，以便模板堆放与拼装。4.2.2立模前应对分节模板进行编号，并对模板进行试拼装，对错台、错缝进行打磨和整修。4.2.3 准备好材料、劳力及施工机械，并检查其性能到达规定。4.2.4 现场用水、用电满足施工规定。4.2.5施工作业层中所波及墩身轴线、方向、标高等多种外部技术数据搜集，测量放线，做好立模前准备。5. 技术规定5.1施工前按设计提拱配合比进行室内试验，确定施工配合比。配合比应由试验室多次试配，选择最合理配合比。5.2正式浇筑墩身前，应根据选择最优配合比浇筑试验墩，获得对应技术参数，为墩身施工施工配合比、坍落度控制、温度应力控制、浇筑速度控制及养护方式等提供根据。5.3混凝土拌和采用场地集中拌和，砼灌车运送至现场。5.4根据设计图纸和施工规范进行施工前技术交底，技术交底内容应包括该构筑物尺寸、形状、平面位置、砼强度等级、模板、钢筋详细图纸、混凝土浇筑方式，以及安全、质量措施。6. 施工程序与工艺流程6.1一般分三步浇筑墩身混凝土。第一步浇筑到变化段；第二步浇筑到托盘如下变化处；第三步浇筑实体托盘及垫石。 6.2实体墩身施工工艺流程见图 5-6-1。图6-1 实体墩身施工工艺流程图清理基础顶面灌注墩底实体混凝土混凝土拌制、运送制作混凝土试件测量放样测量放样绑扎墩身钢筋立 模绑扎墩身钢筋养 护灌注空心墩混凝土混凝土拌制、运送制作混凝土试件立空心墩模板绑扎墩顶实体钢筋灌注墩顶实体混凝土混凝土拌制、运送制作混凝土试件立墩顶实体模板7 施工规定7.1测量放线立模前放出墩身轴线及立模标高。熟悉和掌握每个墩身模板组合方案，按照纵横轴线规定进行模板拼接。7.2 模板7.2.1 模板制作：模板采用大块整体钢模，选用不小于6mm厚钢板面板。规定模板表面平整，尺寸偏差符合设计规定，具有足够刚度、强度、稳定性，且拆装以便接缝严密不漏浆。模板加固应通过受力检算，加劲肋采用型钢。实体墩台身施工，模板框架采用14槽钢，加劲肋采用50mm等边角钢加固。7.2.2 立模前规定立模之前应将承台顶面冲洗洁净，承台与墩身接触面应做凿毛处理。立模板之前，在承台墩身边缘打一层砂浆找平层，厚度以现场抄平交底为准。中间填塞木楔。以保证墩身模板在养护期间有一定伸缩空间，防止由于温度应力产生混凝土裂纹。立模板时以技术部门在承台上放样墩轴线为模板轴线进行拼装。墩身、托盘、顶帽一次性整体灌注，模板安装要与钢筋安放协调进行。表7-1墩台模板安装容许偏差（mm）序号项 目容许偏差检查措施1前后、左右距中心线尺寸10测量检查每边不少于2处2表面平整度31m靠尺检查不少于5处3相邻模板错台1尺量检查不少于5处4空心墩壁厚3尺量检查不少于5处5同一梁端两垫石高差2测量检查6墩台支承垫石顶面高程0，-5水平仪测量7预埋铁件和预留孔位置5纵横两向尺量检查7.2.3模板处理进场验收合格后模板要通过处理才能进行拼装。钢模板处理要通过如下工序：清洗；打磨；灰浆抹面；打磨刨光；干燥；均匀涂刷脱模剂（机油加色拉油）；凉干；通过3小时后重新涂刷；保养看护。已经使用过模板反复运用要通过如下工序：清洗；干燥；除锈；均匀涂刷脱模剂；凉干；通过3小时后重新涂刷。模板在拼装之前必须严格进行除锈处理，包括承台与墩身连接钢筋也应进行除锈。 模板拼装模板拼缝用双面胶填塞，不得有缺漏现象，模板之间使用螺栓连接，两面采用对拉钢筋加固，对拉钢筋每侧螺帽至少使用2个。模板拼装时，严格控制板与板之间错台不得不小于1mm。超过1mm时，通过调整模板使错台消除，如无法调整时采用打磨方式消除。对拉钢筋及螺帽每次使用前应进行检查。检查对拉钢筋及螺帽与否滑丝，对拉钢筋与否有截面减弱，如发既有上述问题立即更换对拉钢筋及螺帽。槽钢两端（对拉钢筋边）加焊2块钢板（厚6mm）补强，更换对拉钢筋时不得私自加工，应及时和现场管理人员汇报，由项目部组织加工。模板拼装完毕，混凝土灌注前，要对对拉钢筋专人检查，记录。发现问题及时处理。针对技术交底，按照交底尺寸，在拼装过程要随时检查、校正。对于模板上预留孔尺寸要按照交底尺寸进行检查，发现问题要及时告知技术人员确认。模板安装好后，检查轴线、高程符合设计规定，保证模板在灌注混凝土过程受力后不变形、不移位。模板内洁净无杂物，拼合平整严密。 模板维护灌注过程要安排专人负责观测、记录模板状况，随时检查对拉钢筋松紧程度，使对拉钢筋受力均匀。混凝土振捣过程尤为重要，注意在振捣时不能触碰到对拉钢筋、模板，以免使对拉钢筋震动，使螺帽松脱。模板外侧槽钢，在对拉钢筋两侧加焊两块钢板，增强槽钢强度。 7.3 钢筋施工钢筋进场必须有对应出厂合格证和试验汇报单，试验合格才能使用。使用前将表面杂物清除洁净。钢筋平直，无局部弯折。多种钢筋下料尺寸符合设计及规范规定。桥梁墩台钢筋由加工厂统一下料加工，运至现场绑扎安装，钢筋制作和安装必须符合现行规范和验标规定。桩顶锚固筋与承台或墩台基础锚固筋按规范和设计规定连接牢固，形成一体；基底预埋钢筋位置精确，满足钢筋保护层规定；钢筋骨架绑扎适量垫块，以保持钢筋在模板中精确位置和保护层厚度。安装钢筋时，钢筋位置和保护层厚度，应符合设计规定。钢筋与模板之间使用与混凝土等强砂浆垫块来控制保护层厚度。钢筋安装前，先根据设计图纸钢筋间距划好线，然后再进行绑扎。绑扎钢筋规定横平、竖直，规格、位置、数量、间距对。墩身与顶帽连接钢筋，制作成型后，吊入模板内，用吊筋固定在顶帽钢筋上。为保证浇注混凝土时钢筋保护层厚度，且必须保证在混凝土表面看不到垫块痕迹，因此侧模安装可采用塑料垫块或钢筋骨架外侧绑扎特殊造型同级砼垫块。以增长混凝土表面美观性。 7.4 混凝土浇注7.4.1 混凝土搅拌混凝土由搅拌站集中搅拌。在施工温度较高时，采用拌和混凝土时加冰或用水将骨料冷却以减少混凝土浇筑温度或采用夜间灌注。搅拌时间根据搅拌设备和施工经验综合确定。冬季施工混凝土配合比应进行调整，选用较小水灰比和较小坍落度，合理选用外加剂。水及骨料应按热工计算和实际试拌，确定满足混凝土浇筑需要加热温度，水泥不得直接加热，宜在使用前运入暖棚内预热。混凝土搅拌时间宜较常温延长50。7.4.2 混凝土运送混凝土运送采用混凝土搅拌运送车，混凝土搅拌运送车数量应满足混凝土持续浇筑规定。混凝土在运送过程中不应发生离析、漏浆、严重泌水及坍落度损失过多等现象。运送混凝土道路、应能满足施工规定。采用吊车将混凝土由吊斗输送到模板内。7.4.3 混凝土浇筑混凝土灌注若采用吊车吊斗输送，吊斗容量2V2.5m3。输送混凝土使用两套卷筒。混凝土由墩顶输送到墩底部时，必须使用串筒，混凝土自由落下高度不得不小于2m。灌注过程中，中间部分混凝土要高于两侧混凝土，不得使用振捣棒进行推赶到两侧，堆积混凝土要人工用锹进行转移。振捣棒在振捣过程中与侧模应保持在5cm10cm距离；插入下层混凝土控制在5cm10cm；振捣时间以混凝土表面呈水平不再明显下沉、无大量气泡、表面浮出灰浆为准。振捣完毕后应边振动边渐渐提出振动棒；要防止振动棒碰撞模板、钢筋及其他预埋件。混凝土灌注全过程要有专人进行观测、测量（塌落度、混凝土入模温度）记录。搅拌车运送混凝土前先行湿润。拌和混凝土时，严格按照试验室出示混凝土配合比控制砂石水泥用量和控制水灰比，保证混凝土坍落度在7cm9cm（泵送时可对应调整至12cm14cm左右）范围之内，混凝土配合比不得随意更改。灌注第一立方混凝土要在设计配合比基础上多加50kg水泥。浇筑混凝土面出现泌水时，应及时排出，同步规定浇筑面四面比中间高，泌水往混凝土中间集中。浇筑时必须有专人监护模板、拉筋变化。砼捣固：砼捣固是保证质量关键工序，必须严密组织，规范操作。一是必须固定人员，责任到人，分片承包。二是捣固要合适，既要防止振捣局限性，也要防止振捣过度，以砼不再下沉、表面开始泛浆、不出现气泡为度。混凝土浇筑持续进行，如因故必须间断时，其间断时间不不小于前层混凝土初凝时间或能重塑时间，并经试验确定，若超过容许间断时间，须采用保证质量措施或按工作缝处理。大体积砼施工中要注意内外温差及砼关键温度最大值控制。浇筑混凝土时，应常常检查模板、钢筋、沉降观测点及预埋部件位置和保护层尺寸，保证其位置对不发生变形。在混凝土浇筑过程中，随时观测所设置预埋螺栓、预留孔、预埋支座位置与否移动，若发现移位时及时校正。注意模板、支架等支撑状况，设专人检查，如有变形，移位或沉陷立即校正并加固。混凝土浇筑完毕后，及时用塑料薄膜包裹并定期洒水养护。当昼夜平均气温低于5时或最低气温低于-3时，应按冬期施工处理。砼浇筑必须坚持动态质量控制和技术人员值班制。表7-2墩台施工容许误差序号项 目容许偏差（mm）检查措施1墩台前后、左右边缘距设计中心线尺寸20测量检查不少于5处2空心墩壁厚53桥墩平面扭角24表面平整度51m靠尺检查不少于5处5简支混土 梁每片砼梁一端两支承垫石顶面高差3测量检查每孔砼梁一端两支承垫石顶面高差46支承垫石顶面高程0-107预埋件和预留孔位置57.4.4混凝土养护养护是墩身混凝土施工关键环节。混凝土完毕后，应及时按温控技术措施规定进行保温养护。塑料薄模、棉毡、草袋可作为保温材料覆盖混凝土和模板。有必要时应采用内降外保措施，在混凝土中埋设循环冷却水管，减少混凝土内部温度；外部搭设暖棚，采用多种措施升高混凝土四面环境温度，既能减少混凝土降温速度又能改善混凝土内部和表面温差。详细措施为：灌注混凝土之前，模板必须用草袋满挂两层，然后用彩条布将其包裹。（从顶帽到墩身所有覆盖）顶帽和垫梁石必须用吸水布蒙盖，须浇水养生。在墩身混凝土浇水养生过程中，使用pvc管或者塑料水管，不得用铁管浇水养生。同条件试件需安排专人进行养护和管理，养护时间不不不小于14天，不不小于60天，当试块环境日平均温度之和不小于600度后方可送去试压，同条件试块养护同墩身养护一起。循环水进水温度应低于出水温度20度，混凝土表面温度与循环水出水温度温差须不不小于20度，待出水温度与环境温度温差不不小于3度可撤除循环水，循环水测温派专人记录。拆模后，墩身需进行外观验收，外观不合格必须及时进行处理，处理后采用塑料薄膜包裹墩身，挂两层草袋，外缠绕彩条布，继续养生至28天。7.4.5混凝土温度控制混凝土内部前15天温度波动较大，最高温度多数发生在浇筑后3天左右。当混凝土内部与表面温差过大时，就会产生温度应力和温度变形，导致混凝土开裂。因此温度控制关键内容就是控制混凝土内部与表面温差。混凝土内部温度测定，测试元件采用高精度数字化传感器。根据混凝土形状，尺寸，在混凝土中心及表面合理布置测点，布置在混凝土表面传感器离模板内侧水平距离23cm。必须有专人定期测温，随时控制混凝土内温度变化，及时调整保温和养护措施将内外温差控制在20以内。如发现混凝土温度有异常及时向技术负责人反应并立即采用有效措施处理。7.4.6混凝土试块留置原则抗压强度原则条件养护试件取样与留置：每拌制100盘且不超过100m3同配合比混凝土，取样不得少于一次；每工作班拌制同一配合比混凝土局限性100盘时，取样不得少于一次；每次取样应至少留置一组。桥梁每墩台应按不一样强度等级用同条件养护试件分别检测构造实体强度不少于一次。混凝土试件应在浇筑地点随机抽样制作。7.4.7 支承垫石和锚栓孔支承垫石与墩台混凝土一次浇筑，采用定制钢模板，与墩身模板连接牢固，采用全桥联测和跟踪测量措施，精确控制各墩支承垫石顶面相对和绝对标高满足设计规定。预留孔洞定位精确，固定牢固，施工时跟踪测量，施工完适时拆除模具，清理空洞，检查位置、深度，进行二次处理。预留孔洞当年不能实现架梁，需要越冬时，必须采用封闭措施，保证孔内不积水，防止冰涨破坏。8. 材料规定8.1 混凝土原材料：同一桥墩用同一厂家同一标号水泥，砂石料也必须来自同一料场，同一材质，以满足墩身外观质量规定。所有原材料须经检查试验合格才能使用。8.2 外加剂：外加剂使用前必须在通过试验室鉴定合格后，由项目负责人同意使用。施工用水水质应符合工程用水原则。8.3钢筋应选用满足设计规定I级（R235）钢筋、II级（HRB335）螺纹钢，绑扎用绑线为冷淬火绑线，不一样类别钢筋均按规范规定取样试验，出具合格证，方可使用。9. 劳动组织9.1劳动组织模式：采用架子队组织模式。9.2作业工地配置专职队长、技术负责人，技术、质量、安全、试验、材料、领工员、工班长等。每班劳动力配置如表5-9-1。表9-1 重要劳动力配置表序号岗位名称人数备注1领工员、安全员各12质量、试验、材料各13工班长14技术人员25模板工686吊装工247钢筋工6108振捣工689其他协助人员1010. 机具设备配置表10-1 实体墩身每班施工重要机具设备表序号名称单位数量备注1吊车台12振捣棒台43混凝土输送泵台14混凝土罐车台35钢筋加工设备套16电焊机台611. 质量控制及检查11.1 墩台砼必须是原装原色，色泽一致、构造尺寸精确，棱角分明，强度符合设计规定，且表面光洁平整，接茬顺直；砼表面严禁涂、刷、抹。11.2 墩台前后、左右边缘距设计中心线尺寸误差不超过10mm。11.3 支承垫石顶面高程容许偏差客运专线0-10mm、客货共线0-15mm，平整度不不小于2mm；每孔混凝土梁一端两支承垫石顶面高差不超过5mm。多种预埋件、预留孔位置对，无漏项。11.4 墩身采用大块钢模板，墩身一次立模到顶，一次浇注砼；桥台耳墙高度范围内台身和托盘、顶帽应一次性浇注成型。11.5 墩台施工完毕，应对全桥进行中线、水平及跨度贯穿测量，并标出各墩台中心线、支座十字线、梁端线及锚栓孔位置。暂不架梁锚栓孔或其他预留孔，应排除积水将孔口封闭。11.6 墩台顶帽施工前后均应复测其跨度及支承垫石高程。施工中应保证支承垫石钢筋网及锚栓孔位置对，垫石顶面平整，高程符合设计规定。11.7 施工缝：砼圬工施工接缝，应按设计指定定型图规定办理。当设计无规定期，应按下列规定：基础与砼基础、砼或浆片石基础接缝，可用预埋接片石（片石必须质地坚硬、洁净），片石最小尺寸不得不不小于15cm ，埋入砼中和外露各二分之一，间距不不不小于15cm 。砼基础和砼墩台身接缝，应按墩身周围（略不不小于5cm）预埋16mm 以上钢筋（光圆钢筋两端需弯原则弯钩，螺纹钢筋两端弯成直钩）或其他铁件，埋入与露出长度不不不小于钢筋直径30倍（不含弯钩），间距不不小于钢筋直径20倍。12. 安全及环境保护规定12.1 安全规定12.1.1动工前多种机具设备必须进行检修、试运行，使之处在正常运转状态，设备需定期检修保养。电器必须由专职电工安装和修理，设置标识。12.1.2参与施工人员要熟知本工种安全操作规程，坚守岗位，严禁酒后操作。特殊工种人员如电工、电焊工、混凝土工、起重工、钢筋工等施工人员，必须通过专门培训，纯熟掌握操作规定，严格执行本工种安全操作规程。特殊工种人员必须随身携带有关证件（或复印件）上岗备查。12.1.3开关箱内必须装设漏电保护器，漏电保护器应符合国家行业原则规定。电线严禁乱拉乱接，高压配电处设置明确标识，提高施工人员安全意识。12.1.4多种电气设备运转和漏电保护装置，不准随意改换安装方式，尤其对于施工作业面投光灯，装接工作，一点不准马虎、丝毫不能漏电，保证安全。12.1.5墩身施工应按原则搭设脚手架。12.1.6工点、工序必须明确施工技术负责人，施工负责人，有现场揭示牌。现场管理、技术、特殊工种人员持证挂牌上岗。12.1.7现场发电机、电焊机、潜水泵及钢筋加工机械必须有安全操作规程，操作人员需认真执行。12.2 环境保护规定12.2.1现场原材料、半成品必须在室内寄存、加工。原材料和半成品要进行检查标识。12.2.2机械检修时，底部垫厚塑料布隔绝地面并用容器接装油料，防止油料污染。12.2.3场地要进行合理规划、材料堆放要整洁、现场管理要有序，现场道路要畅通，无积水、坑陷，电线路及配电箱敷设整洁、规范。12.2.4做好施工场地环境卫生、食品卫生、饮水卫生，定期消毒。12.2.5墩台混凝土灌筑完毕后，要做到工完料清，及时清除多出砂石、废弃混凝土和多种剩余物质材料。
