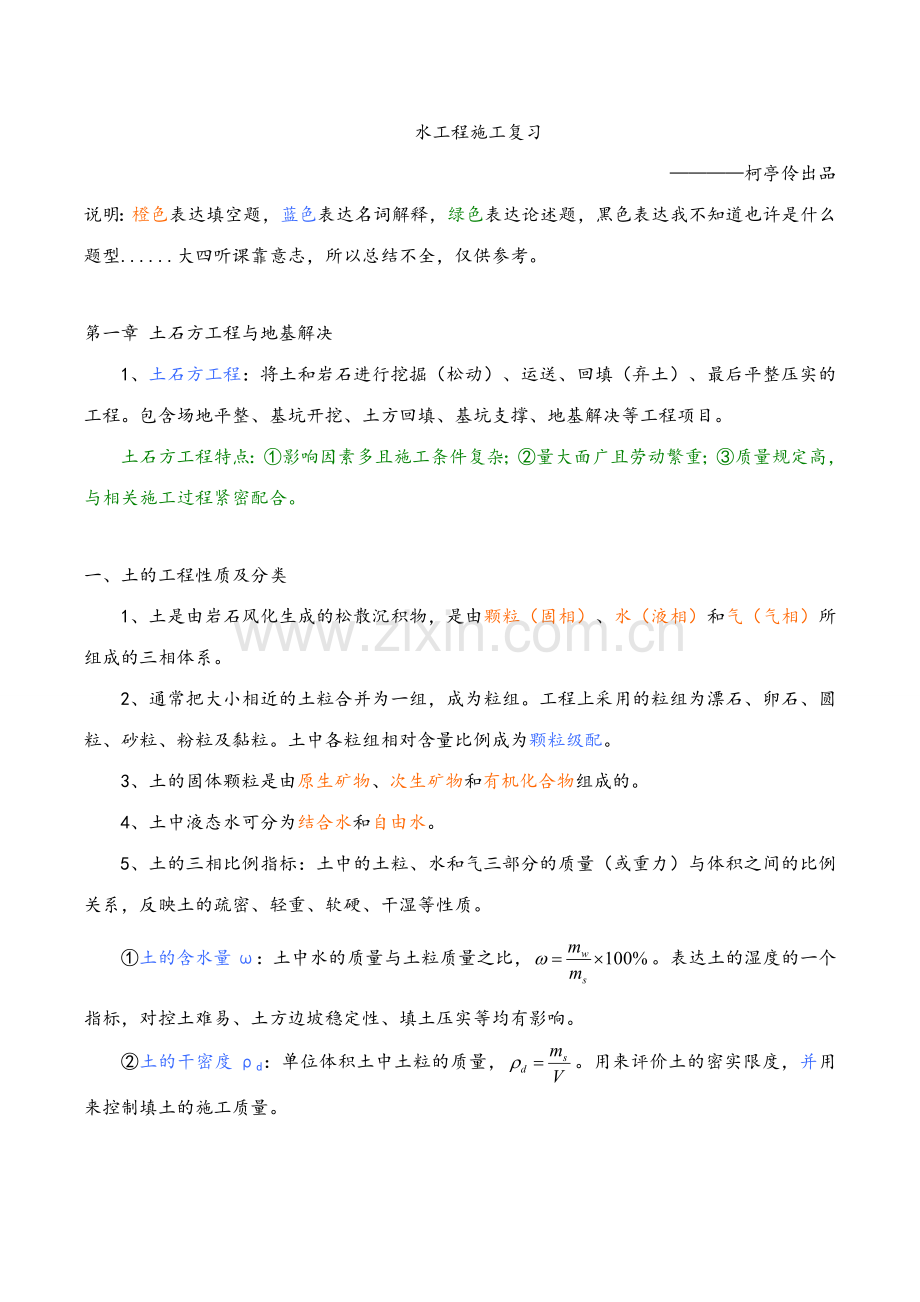

水工程施工复习
————柯亭伶出品
说明：橙色表达填空题，蓝色表达名词解释，绿色表达论述题，黑色表达我不知道也许是什么题型......大四听课靠意志，所以总结不全，仅供参考。

第一章 土石方工程与地基解决
1、 土石方工程：将土和岩石进行挖掘（松动）、运送、回填（弃土）、最后平整压实的工程。包含场地平整、基坑开挖、土方回填、基坑支撑、地基解决等工程项目。
土石方工程特点：①影响因素多且施工条件复杂；②量大面广且劳动繁重；③质量规定高，与相关施工过程紧密配合。

一、 土的工程性质及分类
1、 土是由岩石风化生成的松散沉积物，是由颗粒（固相）、水（液相）和气（气相）所组成的三相体系。
2、 通常把大小相近的土粒合并为一组，成为粒组。工程上采用的粒组为漂石、卵石、圆粒、砂粒、粉粒及黏粒。土中各粒组相对含量比例成为颗粒级配。
3、 土的固体颗粒是由原生矿物、次生矿物和有机化合物组成的。
4、 土中液态水可分为结合水和自由水。
5、 土的三相比例指标：土中的土粒、水和气三部分的质量（或重力）与体积之间的比例关系，反映土的疏密、轻重、软硬、干湿等性质。
①土的含水量ω：土中水的质量与土粒质量之比，。表达土的湿度的一个指标，对控土难易、土方边坡稳定性、填土压实等均有影响。
②土的干密度ρd：单位体积土中土粒的质量，。用来评价土的密实限度，并用来控制填土的施工质量。
③土的孔隙比e：土中孔隙体积与土粒体积之比，。表达土的密实限度，一般来说，e<0.6的土是密实的，土的压缩性小；e>1.0的土是疏松的，压缩性高。
6、 砂土、碎石土统称为无黏性土。
7、 黏性土的物理特性：

①界线含水量：黏性土由一种状态转到另一种状态的分界含水量。
②塑性指数：省去%符号后的液限和塑限的差值称为塑性指数，Ip=ωL-ωP，Ip值越大，土的可塑范围越宽，表白土吸附的水量多、土的颗粒越细、矿物成分的吸水能力越强。塑性指数全面反映了影响黏性土特性的各种因素。
8、 土的工程分类
我国《建筑地基基础设计规范》规定：粗粒土按颗粒级配分类，细粒土按塑性指数分类。分为碎石土、砂土、粉土、黏性土和人工填土。
在土石方工程施工中，按土的坚硬限度、开挖难易，将土分为8类16级。
9、 土的压实是指用机械的方法，如静力的、振动的、冲击的设备使土密实。
土的压缩是指地基土在压力作用下体积减少的性质。
压实与压缩都可以认为是土的孔隙减少和固体颗粒变形的结果。
在一定的压实能量下使土最容易密实，并能达成最大密实度时的含水量，成为最优含水量。相相应的干密度称最大干密度。
10、 土的渗透性是指土体被水透过的性能，它与土的密实限度有关，土的孔隙比越大，则土的渗透系数越大。，一般用渗透系数K作为衡量土的透水性指标，K就是在水力坡度I=1的土中的渗透速度。是人工减少地下水位及选择各类井点的重要参数。
11、 自然状态下的土经开挖后，其体积因松散而增长，称为土的最初可松性。以后虽经回填压实，仍不能恢复到本来的体积，称为土的最终可松性。最初可松性用于计算挖方工程量，最终可松性用来计算填方工程量。
12、 土体中的应力，就其产生的因素重要由两种：由土体自身重量引起的自重应力和由外荷载引起的附加应力。
13、 土压力：各种用途的挡土墙，地下构筑物的墙壁和池壁，地下管沟的侧壁，工程施工中沟槽的支撑，顶管工作坑的后背等，都受到土从侧向施加的压力，这种压力成为土压力，又称挡土墙土压力，或称测土压力。

二、 土石方平衡与调配
1、 场地土方量计（P21-23方格网法）
2、 边坡土方量的计算（P23-24）
3、 土方的平衡调配，是对挖土、填土、堆弃或移运之间的关系进行综合协调，以拟定土方的调配数量及调配方向。它的目的是使土方运送量或土方运送成本最低。
4、土方的平衡调配工作重要涉及：划分土方调配区，计算土方的平均运距和单位土方的运价，编制土方调配图表，拟定土方的最优调配方案。
5、土方平衡调配的原则：①应力求达成挖、填平衡和运距最短；②调配区的划分应当与构（建）筑物的平面位置相协调，并考虑它们的分期施工顺序，对有地下设施的填土，应留土后填；③好土要用在回填质量规定较高的地区；④分区调配应与全场调配相协调，避免只顾局部平衡，任意挖填而妨碍全局平衡；⑤取土或弃土应尽量少占或不占农田及便于机械施工等。

三、 土石方开挖与机械化施工
1、 场地平整常用的机械有推土机、铲运机和挖土机。
2、 推土机用于平整场地，开挖及回填基坑，清理石块或树木等障碍物及修筑道路。其施工方法有下坡推土，并列推土，槽型推土，分批集中、一次推送和铲刀加置侧板。
3、 铲运机有拖式铲运机和自行式铲运机，能独立完毕铲土、运土、卸土和填筑、压实等工作。用于大面积场地平整，开挖大型基坑、沟槽，以及填筑路基、堤坝等。
4、 沟槽与基坑机械开挖，可选单斗挖土机与多斗挖土机。
单斗挖土机根据其工作装置不同，分为：①正铲挖土机，前进向上，强制切土；②反铲挖土机，后退向下，强制切土；③拉铲挖土机，后退向下，自重切土；④抓铲挖土机，直上直下，自重切土。
多斗挖土机按工作装置分为链斗式和轮斗式。
5、 发生边坡塌方的因素：①基坑、沟槽边坡放坡局限性，使土体自身的稳定性不够；②降雨、地下水或施工用水渗入边坡，使土体抗剪能力减少，这是导致塌方的重要因素；③基坑、沟槽上边沿附近大量堆土或停放机具，或因不合理的开挖坡脚及受地表水、地下水冲蚀等，增长了土体承担，减少了土体的抗剪强度；④土方开挖未遵守“从上至下，分层开挖；开槽支撑，先撑后挖的原则”。
6、 滑坡和塌方的防治：①注意地表水、地下水的排除；②严格遵守放坡规定，放足边坡；③当因受场地限制，或因放坡增长土方量过大，则应采用设立支撑的施工方法；④做好边坡支护。
7、 发生流砂的因素：在沟槽、基坑开挖低于地下水位，且采用坑（槽）内抽水时，有时会发生坑底及侧壁的土形成流动状态，随地下水涌进坑内而产生流砂。
8、 流砂的防治：①人工减少地下水位法；②枯水期施工；③打板桩；④抢挖并抛大石块法。

四、 沟槽及基坑支撑
1、 支撑是防止沟槽土壁坍塌的一种临时性挡土结构，由木材或钢材做成。支撑的荷载就是原土和地面荷载所产生的侧土压力。支护作用为挡土和截水，保证基坑侧壁的稳定。
2、 沟槽支撑形式有横撑，竖撑和板桩撑，开挖较大基坑时还采用锚碇式支撑等。
3、 支撑的设立和拆除：开挖沟槽→支设撑板→安设立柱（或横木）和撑杠→倒撑，更换立柱和撑杠位置→沟槽内工作→拆撑与沟槽回填（同时进行，边填边拆）。

五、 土方回填
1、 场地平整回填压实方法一般有碾压、夯实、振动压实及运用运土工具压实等。
2、 沟槽和基坑回填的施工过程涉及还土、摊平、夯实、检查等工序。压实方法有夯实和振动。

六、 地基解决
1、 地基解决对象：软弱地基和特殊土地基。
2、 地基加固解决目的：①改善土的剪切性能，提高抗剪强度；②减少软弱土的压缩性，减少基础的沉降或不均匀沉降；③改善土的透水性，截水、防渗；④改善土的动力特性，防止砂土液化；⑤改善特殊土的不良地基特性。
3、 地基解决方法：换土垫层、挤密与振密、压实与夯实、排水固结和浆液加固。

第二章 施工排水
一、 概述
1、 施工排水涉及排除地下自由水、地表水和雨水。
2、 施工排水方法分为明沟排水和人工减少地下水位。
3、 施工排水目的：基坑开挖时，通过抽排坑内渗水和减少自然水位方法，防止地下水的渗入，保证边坡的稳定，避免产生流砂和地基承载力下降。

二、 明沟排水
1、明沟排水涉及地面截水和坑内排水，合用于除细砂、粉砂之外的各种土质。

三、 人工减少地下水位
1、 人工减少地下水位的方法涉及轻型井点、喷射井点、电渗井点、管井井点和深井井点等。
2、 轻型井点法是沿着基坑四周将井点管埋入蓄水层内，运用抽水设备将地下水从井点管内不断抽出，将地下水将至基坑底以下。
轻型井点系统由滤管、井点管、弯联管、集水总管和抽水设备等组成。
轻型井点系统是运用真空原理提高地下水的。
轻型井点的设计涉及：①平面布置，②高程布置，③涌水量计算，④井点管的数量、间距，⑤抽水设备的拟定。
轻型井点的平面布置有单排线状井点，双排线状井点，环形井点或U形井点。
轻型井点系统的安装顺序是：测量定位→敷设集水总管→冲孔→沉放井点管→填滤料→用弯联管将井点管与集水总管相连→安装抽水设备→试抽。
轻型井点系统合用于在粗砂、中砂、细砂、粉砂等土层中减少地下水位。
3、 喷射井点根据其工作介质的不同，分为喷水井点和喷气井点两种。
其重要设备由喷射井点、高压水泵（或空气压缩机）和管路系统组成。
喷射井点是借喷射器的射流作用将地下水抽至地面。
喷射井点系统合用于渗透系数为0.1~50m/d的砂性土或淤泥质土。
4、 电渗井点排水的原理来自电动作用，在含水的细颗粒土中，插入正、负电极并通以直流电后，土颗粒自负极向正极移动（电泳现象），水自正极向负极移动（电渗现象）。
电渗井点一般与轻型井点或喷射井点结合使用。
5、 管井井点系统由滤水井管、吸水管、抽水机等组成。合用于中砂、粗砂、砾砂、砾石等渗透系数大、地下水丰富的土、砂层或轻型井点不以解决的地方。
6、 深井井点系统由深井泵或深井潜水泵及井管滤网组成。合用于涌水量大，降水较深的砂类土质。
7、 为了减小因井点降水引起的地下水流失和不均匀沉降对周边建（构）筑物的影响，一般在降水区和原有建筑物之间的土层中设立一道抗渗帷幕，还可以采用补充地下水的方法来保持建筑物下的地下水位，即在降水井店系统与需保护建（构）筑物之间埋设一道回灌井点。

第四章 水工程构筑物施工
一、现浇钢筋混凝土水池施工
1、构筑物严密性实验，对给水排水贮水或水解决构筑物，应通过满水实验检查其严密性，对消化池还应在沼气区进行闭气实验。
2、满水实验是按构筑物工作状态进行的检查构筑物的渗漏量和表面渗漏是否满足规定的功能性检查。

三、 沉井施工
1、 沉井施工就是现在地面上预制井筒，然后在井筒内不断将土挖出，井筒借自身的重量或附加荷载的作用下，克服井壁与土层之间摩擦阻力及刃脚下土体的反力而不断下沉直至设计标高为止，然后封底，完毕井筒内的工程。其施工程序有基坑开挖、井筒制作、井筒下沉及封底。
2、 井筒下沉方式有排水下沉和不排水下沉两种。
3、 质量检查与控制（P187-189）
①土体破坏：采用措施并对构筑物进行沉降观测。
②井筒倾斜；井筒发生倾斜的重要因素是刃脚下面的土质不均匀，井壁四周土压力不均衡，挖土操作不对称，以及刃脚某一处有障碍物所导致。可采用挖土方法、增长荷载、抽水、安装振动器振动或用高压水枪冲击刃脚等方法进行校正。
③下沉过程中障碍物：小石块用刨挖方法去除，或用风镐凿碎，大石块或坚硬岩石用炸药清除。
④井筒裂缝：分为环向裂缝和纵向裂缝。用水泥砂浆、环氧树脂或其他补强材料涂抹裂缝进行补救。
⑤井筒下沉过快：由于长期抽水或因砂的流动，使井筒外壁与土之间的摩擦力减少，或因土的耐压强度较小，使井筒下沉速度超过挖土速度而无法控制。
井筒沉不下去：一是遇有障碍，二是自重过轻。采用附加荷载，还可采用振动法、泥浆套或气套方法以减少摩擦阻力。

四、 地下水取水构筑物——管井施工
1、 管井是垂直安装在地下的取水构筑物，重要由井壁管、滤水器、沉淀管、填砾层和井口封闭层等组成。
2、 管井施工的程序涉及施工准备、钻孔、安装井管、填砾、洗井与抽水实验等。
3、 管井的护壁方式有泥浆护壁、套管护壁、清水水压护壁等。
4、 管井施工的钻孔方式
①冲击钻进：靠冲击钻头直接冲碎岩石形成井孔；
②回转钻进：依靠钻机旋转而使钻具慢慢切碎岩层，形成井孔；
③锅锥钻进：是人力与动力相配合的一种半机械化回转式钻机。
5、 洗井是为了清除在钻进过程中孔内岩屑和泥浆对含水层的堵塞，同时派出滤水管周边含水层中的细颗粒，以疏通含水层，借以增大滤水管周边的渗透性能，减小进水阻力，延长使用寿命。
洗井方法有活塞洗井，压缩空气洗井，水泵和泥浆泵洗井，化学洗井等。
6、抽水实验的目的在于对的评估单井或井群的出水量和水质，为设计施工及运营提供依据。

五、江河取水构筑物浮运沉箱法施工
1、围堰法：是指用围堰圈隔基坑，并在抽干堰内水量条件下进行修建。
2、浮运水箱法：是指预先在岸边制作取水构筑物（沉箱），通过浮运或借助水上起重设备吊运到设计的沉放位置上，再注水下沉到预先修建的基础上。合用于淹没式江心取水口构筑物的施工。

第六章 室外管道工程施工
1、 室外管道施工涉及下管、排管、稳管、接口、质量检查与验收等施工项目。

一、室外给水管道施工
1、下管方法有人工下管（压绳下管、后蹬施力下管法、木架下管法）和起重机下管。
2、排管方向：对承插接口的管道，一般情况下宜使承口迎着水流方向排列。
3、管材及管道接口
管材
铸铁管
钢筋混凝土管
钢管
塑料管
管材性能
价格较低，制造容易，耐腐蚀性较强。但质脆重量大。
抗裂、耐蚀。但质脆、体笨，管道转向、分支与变径还须采用金属配件。
自重轻、强度高、抗应变性能好、接口操作方便、承受管内水压力较高、管内水流水力条件好。但耐腐蚀性差，易生锈。
耐腐蚀性好，加工成型与安装方便，输水能力强，材质轻、运送方便，价格便宜。但强度低、刚性差、热胀冷缩大。
接口
1、 承插式刚性接口：接口填料由嵌缝材料——敛缝填料组成。
2、 承插式柔性接口：橡胶圈接口
承插式橡胶圈接口
1、 焊接口：①手工电弧焊，依据电焊条与管子间的相对位置分为平焊、立焊、横焊和仰焊；②气焊，操作方法有左向焊法和右向焊法；③自动电弧焊；④接触焊。
2、 法兰接口。
3、 各种柔性接口
1、硬聚氯乙烯管接口：热风焊接，法兰连接，承插粘接，胶圈承插连接；2、聚丙烯管接口：热风焊接，加热插粘接，热熔压接，钢管插入搭接；3、聚乙烯管接口：丝扣接口，热风焊接，承插粘接，热熔压接，钢管插入搭接
4、 给水管道试压过程：拟定实验压力值→分段→排气→泡管→加压→支设后背→试压
水压实验方法涉及管道强度实验（落压实验）和管道严密性实验（渗水量实验）。
落压实验原理：漏水量与压力下降速度及数值成正比。
渗水量实验原理：在同一管段内，压力降落相同，则其渗水总量也相同。
5、 管道冲洗目的：冲洗管内的污泥、脏水与杂物；冲洗管内投加的高浓度含氯水。
6、 生活给水管道消毒应采用含量不低于20mg/L氯离子浓度的清洁水浸泡24h。

二、 室外排水管道施工
1、 施工过程：砂垫层→安垫块→安管→支模→浇筑混凝土→接口→检查井砌筑→养护。
2、 稳管的目的是保证施工中管道稳定在设计规定的空间位置上。通常采用对中与对高作业。
3、 对中即是使管道中心线与设计中心线在同一平面上。有中心线法和边线法。
4、 混凝土与钢筋混凝土管接口：水泥砂浆抹带接口，钢丝网水泥砂浆抹带接口，预制套管接口，石棉沥青卷材接口，水泥砂浆承插接口。
5、 塑料类排水管接口：承插橡胶圈连接，承插连接，螺旋连接等。
6、 排水铸铁管、陶土管接口：与给水铸铁管基本相同。
7、 排水管道闭水实验：将水灌至规定的水位，开始记录，对渗水量的测定期间不少于30分钟，根据井内水面的下降值计算渗水量，渗水量不超过规定的允许渗水量即为合格。

三． 管道的防腐、防震、保温
1、 管道外层腐蚀的防治方法有覆盖式防腐解决和电化学防腐法。
2、 覆盖式防腐解决：①非埋地钢管用油漆防腐；②埋地钢管采用石油沥青涂料或环氧煤沥青涂料制作的外防腐层防腐；③预（自）应力钢筋混凝土管采用沥青麻布防腐层防腐。
3、 电化学防腐：①排流法；②阴极保护法。
4、 管道保温的基本原理是在管内外温差一定的条件下，在管道外表面设立隔热层（保温层），运用导热系数小的材料，热转移也必然很小的特点，从而使管内基本上保持原有温度。
5、 保温结构（由内至外）：防锈层+保温层+防潮层+保护层+防腐层及辨认标志。
6、 保温层施工形式：涂抹法保温，充填法保温，包扎法保温，预制块保温。

第七章 管道的特殊施工
一、管道的不开槽施工
1、管道的不开槽施工是指不开挖地表的条件下完毕管线的铺设、更换、修复、检测和定位的工程施工技术。
常用的方法有顶管法、盾构法、牵引法、夯管法等。
2、 顶管法基本程序：建工作坑→坑内沿顶进轴线后方布置后背墙、千斤顶→将预敷设管放在导管上→管道最前端安装工具管→挖土顶进。
3、 工作坑也称为竖井，是顶管施工起始点、终结点、转向点的临时措施。工作坑中除安装顶进系统外，还设有导轨、后背及后座墙、密封门、排水坑等设备。
工作坑位置一般按下列条件进行选择：①管道井室的位置；②可运用坑壁土体作后背支撑；③便于排水、出土和运送；④对地上与地下建筑物、构筑物易于采用保护和安全措施；⑤距电源和水源较近、交通方便；⑥单向顶进时宜设在下游一侧。
4、 工作坑根据不同功能分为单向坑、双向坑、转向坑、多向坑、交汇坑、接受坑等。
5、 管道顶进的过程涉及挖土、顶进、运土、测量、纠偏等工序。
6、 一次顶进长度：向一个方向顶进而又不会因顶力增大而导致管端压裂或后背墙或后座墙破坏所能达成的最大长度。
当顶进距离超过一次顶进长度时，可以采用中继间顶进，对向顶进，泥浆套顶进，蜡覆顶进等方法，提高在一个工作坑内的顶进长度，减少工作坑数目。
中继间顶进：中继间为一种可前移的顶进装置。中继间之前的管子用中继间千斤顶顶进，而工作坑内千斤顶将中继间及其后的管子顶进。
7、 管道纠偏方法有挖土校正法，工具管纠偏和强制纠偏法。
8、 盾构是集地下掘进和衬砌为一体的施工设备。重要由3部分组成：①切削环，作为保护罩，在其中挖土和出土；②支撑环，安装液压千斤顶等推动机构；③衬砌环，衬砌砌块。
9、 盾构法基本程序：切削环土体开挖→土方外送→衬砌管片，形成管段→盾构顶进→土体开挖。
10、 衬砌的目的：①砌块作为盾构千斤顶的后背，随受顶力；②掘进施工过程作为支撑；③盾构施工结束后作为永久性承载结构。
11、 盾构法和顶管法比较
方法
顶进法
盾构法
特点
顶入的是管段
接入的是管片拼装而成的管环
优点
顶进精度高，方向控制精度可达5cm之内
合用于大口径隧道；不需要后背，所需顶力较顶进法小；断面可做成任何形状；可实现曲线顶进
缺陷
施工成本较高
管材成本高
合用管径
Φ350~Φ4000
Φ3000~Φ14000
合用范围
通信管、排污管、煤气管、自来水管、综合管道
综合管道、地铁、隧道
12、 管道更新是指以待更新的旧管道为导向，在将其破碎的同时，将新管拉入或顶入的管道更新技术。常见的有破管外挤和破管顶进两种方法。
13、 破管外挤也成爆管法或胀管法，是运用气动矛破碎旧管道的一种更新方法。气动矛前端系上一根钢丝绳，由地面绞车拖着前进，气动矛的作用是将旧管道破碎，并挤向四周，新管道随气动矛跟进。
14、 破管顶进是使用经改善的微型隧道施工设备或其他的水平钻机，以旧管为导向，将旧管连同周边的土层一起切削破碎，形成直径相同或更大直径的孔，同时将新管顶入，完毕管线的更新，破碎后的旧管碎片和土由螺旋钻杆排出。

二、 管道穿越河流施工
1、 给水排水管道可采用河底穿越与河面跨越两种形式通过河流。
河底穿越的施工方法可采用①顶管；②围堰，河底开挖埋置；③水下挖泥，拖运，沉管铺筑等方法。（P301-302）
河面跨越的施工方法可采用①沿公路桥附设；②管桥架设；③拱管过河等方法。
2、 倒虹管：排水管道以下凹的折线方式从障碍物下通过，这种管道称为倒虹管。倒虹管的施工方法有顶管法施工，围堰法施工，浮运沉管施工。

第八章 室内管道工程施工
一、管材与管道连接
1、管材和接口
管材
塑料管
钢管
铸铁管
铜管
不锈钢管
连接方式
1、 焊接连接；
2、 法兰连接；
3、 粘接连接；
4、 套接连接；
5、 承插连接；
6、 管件丝接；
7、 管件紧固连接；
1、焊接；
2、螺纹连接；
3、法兰连接；
4、沟槽式卡箍连接
给水铸铁管和排水承插铸铁管采用承插连接；排水平口铸铁管采用不锈钢带套接
1、氧气-乙炔气铜焊焊接；
2、承插口钎焊连接；
3、法兰连接；
4、管件螺纹连接
1、焊接；
2、法兰连接；
3、管件卡压式变形紧固连接；
4、管件螺纹连接

三、 建筑物内部给水系统安装
1、 给水系统安装流程：安装准备→管道安装→填堵孔洞→水压实验→系统冲洗→通水实验→竣工验收。
2、 建筑内部给水管道的敷设，根据建筑对卫生、美观方面的规定，一般可分为明装和暗装。
3、 管道交叉安装原则：小管道让大管道，压力流管道让重力流管道，冷水管让热水管，生活用水管道让工业、消防用水管道，气管让水管，阀件少的管道让阀件多的管道，压力流管道让电缆。
4、 室内消火栓栓口中心距地面为1.1m。
室外消火栓安装分地上式和地下式安装，其连接方式一般为承插连接或法兰连接。
水泵接合器分地上式，地下式和墙壁式三种安装，一般采用法兰连接。
5、 管架分活动管架和固定管架两大类，按支承方式又分支架（座）、托架（座）、吊架三种形式。

四、 建筑物内部排水系统安装
1、 建筑物内部排水系统安装流程：安装准备→管道预制→干管安装→立管安装→支管安装→灌水实验、强度实验→卫生器具安装、污水泵安装→通水实验。
2、 建筑物内部排水管道系统安装的施工顺序一般是先做地下管线，即安装排出管，然后安装立管和支管或悬吊管，最后安装卫生器具或雨水斗。
3、 灌水实验：对于隐蔽或埋地的排水管道，在隐蔽以前必须做灌水实验。灌水高度不应低于服务层卫生器具的上边沿或底层地面高度，接口不渗不漏为合格。

第十章 工程项目管理总述
一、水工程项目管理概述
1、项目是指为达成符合规定规定的目的，按限定期间、限定资源和限定质量标准等级等约束条件完毕的，由一系列互相协调的受控活动组成的特定过程。
2、工程项目管理分为建设项目管理（管理者：业主单位）、设计项目管理（管理者：设计单位）、工程征询项目管理（管理者：征询（监理）单位）和施工公司项目管理（管理者：施工单位）。
3、建设项目是基本建设单位的简称，一般是指具有计划任务书和总体设计、经济上实行独立核算、管理上具有独立组织形式的基本建设单位。
4、重要工程项目（或称枢纽工程项目、单项工程），是指一个建设项目中具有独立的设计文献，竣工后可以独立发挥生产能力或工程效益的工程项目，它是建设项目的组成部分。
5、单位工程是指具有单独设计，可以独立组织施工的工程。
6、分部工程是按工程部位、设备种类和型号、使用的材料和工种等的不同所作出的分类。是单位工程的组成部分。
7、分项工程是指通过较为简朴的施工过程就可以生产出来并可用适当计量单位进行计算的土建或安装工程。
8、工序是指在施工技术和劳动组织上相对独立的活动。重要特性是工作人员、工作地点、施工工具和材料均不发生变化。
9、建设程序：按照项目的时间顺序，项目可分为投资决策阶段，勘察设计阶段，施工阶段，竣工验收阶段和回访保修阶段。

二、 工程施工招标投标与施工协议
1、 实行招标投标的目的：
在招标（发包）方，是为计划兴建的工程项目选择适当的承包单位，将所有工程或其中某一部分委托这个（些）单位负责完毕，并且取得工程质量、工期、造价以及环境保护都令人满意的效果。
在投标（承包）方，则是通过投标竞争，拟定自己的生产任务和销售对象，使其自身的生产活动得到社会的认可，并从中获得利益。
2、 招标程序

3、 投标程序

三、施工项目目的控制
1、施工项目控制的任务是进行进度控制、质量控制、成本控制、安全控制和现场控制。（P387）
施工控制目的控制的全过程涉及事先控制、事中控制和事后控制，控制措施有协议措施、组织措施、经济措施和技术措施。
2、 施工进度计划是表达施工项目中各个单位工程或各分项工程的施工顺序、开竣工时间以及互相衔接关系的计划。施工进度计划的形式重要由横道计划和网络计划。
3、 施工项目质量目的控制的依据涉及技术标准和管理标准。
4、 施工项目成本控制，就是在其施工过程中，运用必要的技术与管理手段对物化劳动和活劳动消耗进行严格组织和监督的一个系统过程。
成本偏差有三种：①实际偏差=实际成本-承包成本；②计划偏差=承包成本-计划成本；③目的偏差=实际成本-计划成本。
5、 安全控制既涉及人身安全，也涉及财产安全。安全控制的重要措施是安全法规、安全技术和工业卫生。
6、 施工项目生产要素重要涉及劳动力、材料、机械设备、技术和资金等。

第十二章 施工组织计划技术
一、流水作业法
1、三种施工形式：
①顺序施工，施工对象一个接一个依次进行施工；
②平行施工，所有施工对象同时开工，齐头并进，同时竣工的组织施工方法；
③流水施工，将拟建工程按工程特点和结构部位划分为若干施工段，各工作队按一定的顺序和时间间隔依次连续地在各施工对象上工作。
2、 流水作业法的表述形式分为水平图表，垂直图表和网络图。
3、 施工过程数n：用以表达流水施工在工艺上开展层次的有关过程。
4、 施工段数m：把拟建工程在平面上划分为若干个劳动量大体相等的施工段落，即为施工段。
5、 流水节拍ti：各个专业工作队在各个施工段完毕各自施工过程所需的连续时间。
6、 流水步距Ki，i+1：相邻两个专业工作队先后进入第一施工段开始施工的时间间隔。
7、 技术间歇时间S：涉及工艺间歇和组织间歇。
工艺间歇是指在流水施工中，由于施工工艺的规定，某施工过程在某施工段上除流水步距以外必须停歇的时间间隔。
组织间歇是指施工中由于考虑组织技术的因素，某施工过程在某施工段上除流水步距以外增长的必要时间间隔。
8、 平行搭接时间C：在组织流水施工时，在工作面允许的条件下，某施工过程可以与其紧前施工过程平行搭接施工的时间。
9、 流水施工有流水段法和流水线法。
流水段法分为固定节拍专业流水，成倍节拍专业流水和分别流水法。

第十三章 施工组织设计的编制
一、施工组织设计概述
1、施工组织设计是以施工项目为对象，用以指导其施工全过程各项施工活动的技术、经济、组织、协调和控制的综合性文献。
2、施工组织设计分为施工组织设计大纲、施工组织设计总设计、单位工程组织设计及分部（项）工程施工作业设计。
3、施工组织设计编制原则（P470）
4、大型暂设工程一般涉及：生产性临时设施、仓库、行政和生活建筑、水电、通讯临时设备和交通运送等。

三、 施工组织总设计
1、 施工组织总设计的编制程序（P484）

四、 单位工程施工组织设计
1、 单位工程施工组织设计的编制依据和程序（P490-491）
2、 施工方案的选择（P492）
