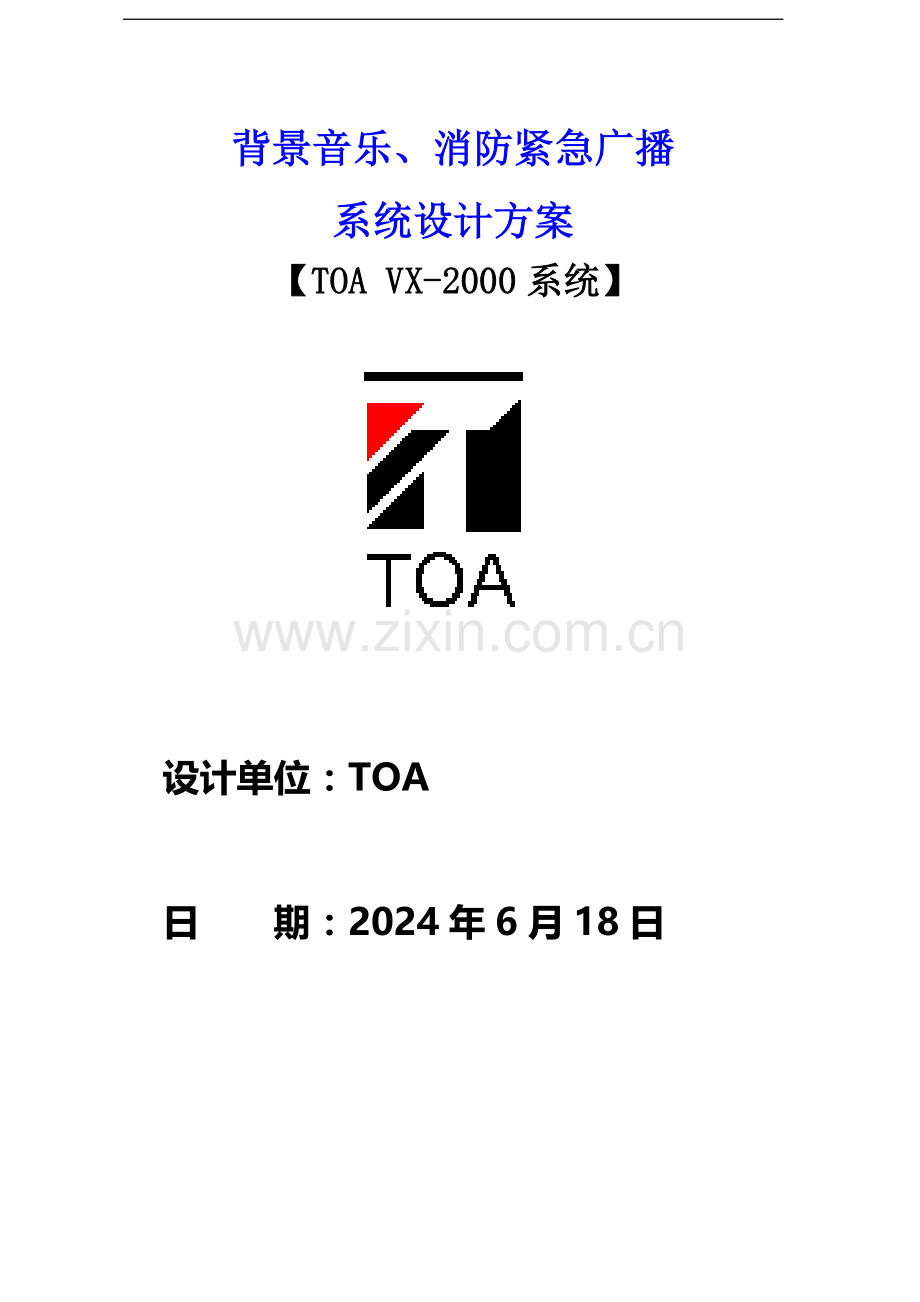

VX-2000设计方案.doc

背景音乐、消防紧急广播
系统设计方案
【TOA VX-2000系统】

设计单位：TOA

日 期：2024年6月18日

第一章 项目概述
1.1工程简介
1.2 公共广播功能要求
1.3设计依据
第二章 系统构成
2.1系统设计说明
2.2 系统设备功能设计说明
2.3 VX-2000系统整体技术描述

第三章 技术附表

第一章项目概述
1.1工程简介
此次工程公共广播项目。设计原则以实现公共区域背景音乐广播、公共区域事务或紧急事务广播、公共区域消防广播为目的。本系统设计提供满足以上功能的解决方案。

1.2 公共广播功能要求
1. 背景音乐、紧急广播分区
由于建筑物功能分区多，对广播系统要求高，所以各子系统采用内置4路音频总线的，世界著名品牌TOA的VX-2000广播系统矩阵式结构广播系统，即TOA VX-2000合并式语音诱导系统。VX-2000系统可以根据实际需求的变化任意组合，本系统插卡模块式结构，具有良好的扩展性和维护性，稳定可靠（已通过欧标EN60849/IEC60849标准），在世界众多的安装事例中得到绝对的信赖，技术先进，允许在极为苛刻的条件下使用，系统简洁，具有良好的易用性和可操作性，以及优良的性能价格比。
按照具体使用功能，设计背景音乐及管理广播根据各楼分区分别设立本地的独立的背景音乐广播区域。
具体分区点位表见《附件一：设计院背景音乐与紧急广播扬声器点表及功能分布一览表》。

2. 背景音乐功能要求
背景音乐要求进行多分区设置，具备分区广播、广播分区呼叫、业务管理分区广播等功能。背景音乐系统应能向大厦的各个不同公共场所及特定区域提供可靠的、高质量的三套背景音乐广播。该系统平时播放背景音乐，业务广播时可切断背景音乐，发生火灾时，与大厦消防报警系统联动，构成紧急广播系统，实现火灾和紧急事故的广播。
背景音乐设计2套音源：FM机1台、CD1台。用户可人工控制播放背景音乐，也可通过矩阵内部定时器自动定时播放。
通过遥控话筒同时对所有区域或选定特定区域分别播出业务广播、信息广播、呼叫广播等，并可在特定分区插入业务广播、会议广播和通知等。其广播优先权由低到高顺序为： 背景音乐→信息广播→业务管理广播（寻人启事、通知）→特定区域会议广播→火灾、紧急事故预警广播→火灾、紧急事故疏散逃生广播。
背景音乐根据各区的功能特点，通过音频矩阵从4套音源中任意选择适合本区的音乐内容，对不同区域同时放送不同的背景音乐节目，通过音频矩阵将音量调整到合适水平，输出至相应背景音乐功率放大器并送至各广播区域。
系统的各个构成单元以及各种安装件均采用模块化标准规结构，可根据要求灵活组合，扩展容易，能很方便地适应各种不同场合需求。
3. 消防紧急广播功能要求
消防紧急广播系统和背景音乐广播系统，公共区域背景音乐广播、公共区域事务或紧急事务广播、公共区域消防广播共用一套广播系统，共用控制主机、扬声器和分配网络，并依照消防规范要求：公共广播扬声器设在走廊、电梯门厅、机房、大厅入口等场所，平时播放背景音乐、事务广播等，火警时自动切换为消防广播。在发生火灾或紧急事故时，无论这些区域及其它区域的背景音乐的音量控制器开关的状态如何，均能实现自动强行切换，并以最大音量向事故层和上下相邻层进行火灾事故广播。本系统功放的配置能够满足对全部区域同时进行广播。由于公共广播系统有消防和背景音乐广播的多重功能，故在系统设计时与火灾报警系统设计相配合并符合国家消防规范要求。公共广播实行分区控制，分区划分与消防分区一致，根据消防报警要求，某区某层发生火灾时，其相邻分区均自动报警。
某个区域发生火灾时，系统能自动接收消防主机发出的报警信号，自动触发系统预先录制的火灾报警数字语音信号，并能够用2种不同语言进行自动循环广播，直到值班工作人员通过消防紧急遥控话筒对报警分区进行人工疏散广播，引导人们安全撤离火灾区域。
4. 数字语音广播要求
本数字广播系统是计算机控制，它是一个多语言实时的公共广播系统。有语言基本广播、自动广播、系统网管检测三部分组成。广播的内容可以根据具体需要，顾客提供呼唤、寻人、失物招领等广播服务。广播间隙可以播放背景音乐。在紧急情况下，进行紧急广播，指挥人员疏散、调度抢险救灾。

1.3本系统设计遵循的依据、标准如下：

1. 业主提出使用功能要求
2. 招标方提供的图纸及相关资料
3. 《智能建筑设计标准》 GB/T50314-2000
4. 《民用建筑电气设计规范》 JGJ/T16-92
5. 《厅堂扩声系统声学特性指标》 GYJ25—86
6. 《有线电视广播系统技术规范》 GY/T106-92
7. 《工业企业通信接地设计规范》 GBJ79-1985
8. 《电气装置安装工程电缆线路施工及验收规范》 GB50168-92
9. 《低压配电设计规范》 GB50054-95
10. 《高层民用建筑设计防火规范》 GB50045-95
11. 《民用建筑电气设计规范》 GBJ/T16-92
12. 《火灾自动报警系统设计规范》 GB50116-1998
13. 《消防联动控制设备通用技术条件》 GB16806-1997
14. 《火灾自动报警系统施工及验收规范》 GB50116-92
15. 《电气装置安装工程电气设备交接实验标准》 GB50150-91
16. 《电气装置安装工程接地装置及施工验收规范》 GB5069-92
17. 保证设计的先进性系统设计应参考欧洲标准 IEC/EN60849

第二章 系统构成
2.1系统设计说明
现代化楼宇
功能实现
公共区域背景音乐广播
公共区域事务或紧急事务广播
公共区域消防广播

系统选用日本专业音响厂家TOA的VX-2000集成语音疏导广播管理系统，每座大楼VX-2000控制系统分区。楼宇按要求分别采用吸顶扬声器作为背景音乐、紧急广播，消防紧急广播，数字语音广播的扩声输出。楼宇配备遥控话筒RM-200X，通过中央控制室对所有区域或选定特定区域分别播出业务广播、信息广播、呼叫广播等，并可在特定分区插入业务广播、会议广播和通知等。背景音乐根据各区的功能特点，通过音频矩阵从2套音源中任意选择适合本区的音乐内容，对不同区域同时放送不同的背景音乐节目，通过音频矩阵将音量调整到合适水平，输出至相应背景音乐功率放大器VP-2421 并送至各广播区域。
在发生火灾或紧急事故时，自动触发系统预先录制的火灾报警数字语音信号，对每一消防区发送警告及疏散讯息，并能够用2种不同语言进行自动循环广播。也可以通过遥控话筒RM-200X上的警报按键控制实现火灾报警。无论这些区域及其它区域的背景音乐的音量控制器开关的状态如何，均由VX-2000实现自动强行切换，并以最大音量向事故层和上下相邻层进行火灾事故广播。本系统功放的配置能够满足对全部区域同时进行广播。本系统除一般广播音频矩阵的特点外，每区使用独特的导频信号检测模块VX-200SP可以不间断循环检测电路的故障，可时刻检查系统各个组件和喇叭线路的状态。一旦发现系统的某种故障情况，可以通过遥控话筒上的LED指示或外部LED指示器显示，或通过外接的蜂鸣器信号发出故障警告,最大限度地保证系统的可靠性和稳定性，保证系统在紧急情况时可以正常运转。

2.2 系统设备功能设计说明
1. VX-2000系统简述
TOA VX-2000集成语音疏导广播管理系统专为建筑物通用广播和紧急广播两种用途设计，完全符合中国消防法规及国际IEC60849/EN60849火灾报警规范要求，由电脑控制的4音频讯号母线矩阵系统，具有背景音乐广播、公共管理广播、火灾事故广播等功能。

现场设计要求
扬声器的设计必须考虑使用场所的特性、噪音水平、空间大小、高度，并根据扬声器的扩散角度、声压等级和额定输入功率，确定扬声器的数量，平时在公共区域播放背景音乐，发生火灾时，作紧急事故广播使用，指挥疏散。
背景音乐系统的主要作用是掩盖噪声并创造一种轻松和谐的听觉气氛，要求扬声器分散均匀布置，无明显声源方向性，且音量适宜，不影响人群正常交谈。背景音乐的音量应高于现场噪音3dB。
公共广播系统可以起到宣传、播放通知、找人、紧急情况下广播疏散作用。该功能要求扩声系统的声场强度略高于背景音乐，以不影响两人对面讲话为原则。
火灾事故广播作为火灾报警及联动系统在紧急状态下用以指挥、疏散人群的广播设施，要求扩声系统能达到需要的声场强度，以保证在紧急情况发生时，可以利用其提供足以使建筑物内可能涉及区域内的人群能清晰的听到警报、疏导的语音。

2. VX-2000系统功能

背景音乐功能
不同的分区播放不同的背景音乐，能够独立控制不同分区背景音乐总体音量及其启停。通过业务呼叫站，能够对选择分区进行业务呼叫广播。
紧急广播功能
具有自动/手动强切功能：一旦紧急广播被遥控话筒或其它外接设备（火灾报警系统）紧急启动，公共广播系统的其它功能（背景音乐、一般广播等）将被暂停。系统仅执行预录的消防自动语音广播(警告和疏散广播)或消防话筒的手动广播，直到紧急广播状态解除。
紧急广播系统设备本身不应配置任何电源开关以关闭设备电源，能确保系统于任何时间均可立即执行紧急广播。
紧急广播系统应能在2秒内实现紧急广播。
紧急广播的信号音和语音信息（包括警告和疏散内容）均应以数码方式记录在语音存储卡内，具有不老化、不丢失等特点，并能向所有区域播报。
紧急广播系统应具备系统检测功能且该功能为标准配置，通过该检测设备能使系统操作人员确保系统于任何时间均能运转正常。 紧急广播的检测应采取软件设置启动，无需进行实际的紧急广播，造成不必要的慌乱。
紧急广播系统应能实现功放自动备份切换功能。一旦某台功放发生故障，系统备份功放将能自动接替故障功放，无需人工更换功放输入输出线路。
紧急广播预先录制的讯息应作为主机系统的组件，主机系统应能对其进行恒定监听。一旦故障发生，应能于系统遥控话筒上或外部故障显示设备上予以指示。
紧急广播的语言种类应能以满足用户的需求为标准，遥控话筒上应留有操作提示语等标牌位置，以便用户粘贴相应管理信息，利于操作管理。
本系统的扬声器线缆、通讯信号线缆和消防联动线缆均采用常规通用线缆。在总控中心与各个消防分中心之间，利用大厦内的各个消防中心内的局域网端口，通过传统5类线（CAT5）将各消防中心的网络音频适配器相连，即可实现总控中心与各分中心的广播通讯控制，无需另外敷设专用通讯电缆，从而节省线缆和施工费用。
消防自动广播的联动信号采用无电压干触点方式，均为来自消防中心，联动信号线缆的数量等同于各个消防中心的消防分区数。不必将各个分中心的所有报警联动线全部送往消防总控中心，一旦某消防分控中心有消防报警发生，消防总控中心通过各个分中心的网络音频适配器送来的控制信号同样可以了解到是哪里的报警联动，便于总控中心的总体控制（可选项）。
扬声器主干线缆采用普通三芯护套线缆，按N、R、C命名三芯。可将背景音乐兼紧急广播的扬声器接N端和C端，将紧急广播扬声器接R端和C端，利用矩阵广播功放在紧急时N端、R端导通短路状态，旁路音量控制器（与“三线制”兼容型），使该喇叭回路的所有种类（背景音乐兼紧急广播和紧急广播类）扬声器均能以最大音量实现紧急广播。

3. VX-2000系统设计要求
日本TOA-VX2000矩阵管理广播系统具有成熟、稳定、先进、可扩展的特点，能够满足24小时不间断工作的要求。
系统信号源有AM/FM接收调谐器、双循环录放机、CD机和业务、紧急呼叫站。主机设备安装在消防中心，业务、紧急呼叫站安装于商场管理中心和消防指挥台，用于播放业务和紧急广播，紧急广播呼叫站具有最高优先控制级，商场管理中心能够对其分区进行业务呼叫广播。
主机采用矩阵结构，能够将任意音源播放到任意分区，能够对报警区域及其联动报警分区进行任意组合设置。
扬声器的分布必须使公共音响达到一定的均匀度，并保证紧急广播时广播声压级比背景噪音大出10-15dB。
广播线路的配线在每一区域的弱电井内设一分线箱，水平配线均从该分线箱接出暗敷至现场扬声器。导线型号的选择应根据广播信号从功放输出到该路配线所接的远点扬声器间的线路衰耗的要求进行。
声场强度的确定应与各区的背景噪音密切相关，但背景音乐的播放应能超过本底噪声3dB为宜，语言广播应超过本底噪声6-10dB方能保证清晰度。
声压级均匀，变化范围在±3dB左右为好（1/3倍频程的粉红噪声测试）。
可懂度检测声音清晰程度的主观评定指标。
功放的容量按：P=K∑Pi格式计算（其中Pi为第I支路扬声器装接容量，K为同时系数）本系统背景音乐系统：公共区域广播K取0.6
本系统紧急广播系统：K取1.5（广播范围按照最大可能时选取）
所选功率放大器应具有可靠性高、频带宽、失真小等一系列特点，并且能保证系统24小时满功率工作，而且该类放大器在直流24伏供电方式下稳定工作。
功放采用定压输出功放。

紧急广播的优先功能

火灾发生时，能在消防控制室将火灾疏散层的扬声器强制转入紧急广播状态。
消防广播具有绝对优先权，它的信号所到的扬声器应无条件畅通无阻，相应区域内的所有扬声器应全功率工作。
设计中消防系统提供给公共广播系统相应消防分区的各个节点信号与公共广播系统的消防界面相接，当消防系统向本系统发出二次确认后的报警区域信号时，本系统将不做任何单独确认而执行该信号，并自动实现N±1功能，同时自动启动已录好的广播信息（报警/疏散）或人工播放事故广播，另外消防分区控制器应还具有手动切换和全呼两种功能，供用户根据消防系统的实际需要做相应安排。
系统符合紧急用广播设备的技术标准
1. 由于火灾事故具有突发性，这就要求紧急广播系统能够准确迅速的进行疏导广播，其紧急广播设备必须是严格按照技术标准而设计的，所采用的零部件是符合技术标准的。
具有声音警报功能
2. 无论是自动（与火灾报警系统联动）还是手动的情况下，都能由数字语音合成系统发出声音警报，其声音警报是由警报旋律音和中文（或中文与英文交替）组成的三阶段（火灾警报联动广播、火灾广播、非火灾广播）自动广播。自动火灾广播的内容应能准确播报火灾事故的具体区域。
在某些部分除了紧急广播之外，在无紧急广播的情况下其特定区域平时可播发背景音乐。

控制主机
控制主机以电脑控制操作。
具有中文显示，中文设定及操作界面，以及紧急情况下的语音操作提示。
系统还具备编组和群呼广播功能，以及与消防报警系统相连动等功能。
配备了遥控呼叫话筒，方便消防指挥人员就近操控，并可以自由选择广播区域，一旦火灾或其他紧急情况发生时，可以完成背景音乐与紧急广播的切换。
主机具备故障自检功能，包括主机的工作状况、扬声器回路状况、紧急电源的工况检测等。为减少故障率，均要求系统主机具备上述功能的标准配置。
紧急联动，以自然楼层为紧急联动分区，可以和消防报警系统联动。联动后按事先设定的（符合火灾疏散规范）联动楼层播报紧急广播内容。
主机内部电脑可以进行日常的检查，发生火灾时可先进行确认，确认是发生火灾时可立即进行紧急广播。如果是误报，可进行解除并恢复待机状态。并具有中文操作提示功能，一旦需要进行紧急广播时，可按照中文提示内容进行操作。

2.3 VX-2000系统整体技术描述
1、广播音频矩阵系统
VX-2000广播系统采用4路音频总线的音频结构框架，可使不同的音源信号同时传输到不同的扬声器回路中。VX-2000广播系统由系统管理器、监察机框、功率放大器、消防员专用话筒、供电单元、紧急供电单元以及用户定义的遥控话筒（紧急用或业务用）构成。该系统严格遵循欧洲EN-60849和国际IEC-60849的有关标准设计，除一般广播音频矩阵的特点外，其独特可靠的故障检测电路的不间断循环检测故障，可时刻检查系统各个组件和喇叭线路的状态。一旦发现系统的某种故障情况，可以通过遥控话筒、消防员专用话筒上的LED指示或外部LED指示器显示，或通过外接的蜂鸣器信号发出故障警告,最大限度地保证系统的可靠性和稳定性，保证系统在紧急情况时可以正常运转。该系统既可以通过个人电脑联机实时控制广播，也可脱机按设定的播放模式和运行程序运转。
系统为微电脑控制的4音频信号总线的矩阵系统。
系统构成包括系统管理器VX-2000（输入信号矩阵）和监察机框VX-2000SF（输出信号矩阵）。
最大18路信号输入变化{8个信号输入插槽；8支遥控话筒（含消防话筒）；2路EV（数码语音广播卡）以及音介声音}。50个输出区域（最大5个监察机框）可用。
两种不同的紧急讯息（警报和疏散），安装2张EV-200卡时可同时使用。
从消防话筒单元到每条喇叭线路（关键语音通道）的检测功能都完全遵循IEC（EN）60849标准。
喇叭线路监察方式可因各条喇叭线路独立选择（导频音检测或阻抗检测）。
系统具备故障自动检测功能，如地线检测模块、短路/开路检测模块。

任何检测功能都不会中断背景音乐和呼叫广播。

消防员专用话筒或系统的遥控话筒的LED指示器可被设置成故障指示器。
3 扬声器短路 LED指示

（第3区域喇叭回路短路指示举例）
所有遥控话筒（消防话筒）按键都是功能分配按键，且每个遥控话筒（消防话筒）可扩展至105个按键（使用RM-210遥控话筒扩展单元）。
可用电脑软件便于系统配置和参数设定。
以星期为周期的主机内部时钟定时器功能便于活动预定计划。（10天程序，每次设定32个活动，40个假日程序，夏令时设定和时间调整设定。）

你可听到该区现在的广播
当你按下分区一的开关
当你按下分区一开关
你可听到该区的广播
监听母线系统允许远程监听输出回路的音频讯号，任何消防员话筒或遥控话筒均

为传统意义的监听扬声器。
各监察机框配备一路备用功放通道,当系统中的任何一台功放发生问题时，均能自动切换至备用功放，从而毫无间断地保证系统的正常运行。
16路控制输入和16路控制输出的标准配置可被扩展至128路输入/输出。即使在CPU故障时也可用于消防话筒实现全区呼叫功能。
软件可记录最近2000个活动数据并下载至电脑。
可打印软件设置清单和项目结构图。
系统安装期间也可使用系统配置和连接检查功能。
9波段图示均衡卡可用于各输出区域。
直流电源供电方式（但不包括BGM音源），可将交流电源线的使用降到最低。
功率放大器的待机功能可最大限度利用电池的使用时间。
在无需实际启动紧急广播操作情况下，可通过软件设置检查紧急广播功能。
电池电源供电时可自动降低能量消耗。
2、系统控制及操作软件
VX-2000设备控制用软件，适合于Microsoft Windows操作系统，通过RS-232接口与电脑进行连接。系统设置、操作简单方便。其特点如下：
可打印软件设置清单和项目结构图。
（项目结构图举例）
可对系统的硬件进行设定。（诸如：对消防员话筒、遥控话筒、监察机框、系统监控器、数字语音播放卡和联动控制输入输出等等）
软件可对系统广播的优先级、扬声器回路的EQ均衡状态以及背景音乐的播放初始音量进行设定。

系统优先级设定菜单（参考举例）

扬声器回路EQ均衡状态设定菜单

通过软件对紧急广播的播放作出事先设定

紧急广播播放顺序设定菜单

紧急广播疏散模式设定菜单（参考举例）

消防联动输入及联动输出设定菜单

系统设备故障检测模式设定菜单

喇叭回路故障检测模式设定菜单

紧急电源故障检测模式设定菜单

通过软件对系统的运行状态进行实际检查（包括对系统设置的综合检查、系统实际连线的检查、设备运转状况的检查、功放状态的检查、喇叭线路、紧急电源状态的检查以及在不实际进行紧急广播的情况下对紧急广播系统状态的检查等）。

VX-2000主要设备详细技术参数
VX-2000系统管理器

VX-2000系统管理器是分配输入信号至4条音频母线的输入矩阵,系VX-2000系统的主控器。一个系统控制器可最多安装8个单元的VX-200XI、VX-200XR及900系列的输入模块。当输入输出控制设置由电脑执行时，VX-2000可控制音频讯号路径、优先极和外围设备。可记录最多2000个系统活动与故障，并可通过电脑查看。

VX-2000主要设备详细技术参数

1. VX-2000SF监察机框
VX-2000SF将音频讯号从4条音频母线分配至各区的输出矩阵部份。最多扩展至5个单元。每个VX-2000SF可安装10个单元的输出模块和控制模块。可使用下列4种类型的模块：VX-200SP导频音检测模块、VX-200SZ阻抗检测模块、VX-200SI控制输入模块、VX-200SO控制输出模块。

2. RM-200X遥控话筒

RM-200X系VX-2000系统的一款专用话筒，允许紧急广播及通用广播应用。

3. RM-210遥控话筒扩展单元

RM-210是为增加TOA的RM-200M、RM-200XF和RM-200X遥控话筒功能键数量的一款扩展单元。

4. VX-200XR遥控话筒输入模块

VX-200XR模块适用RM-200X遥控话筒或RM-200XF消防话筒。插入其中之一模块至VX-2000的输入模块槽以使各遥控或消防话筒应用于系统中。

5. VX-200SI控制输入模块
TOA VX-200SI控制输入模块是用于增加VX-2000系统控制输入数量的模块。它有16路控制输入，安装于VX-2000SF监察机框。

6. EV-200语音广播模板
EV-200是一个录音重放的语音广播模板，播放所录商业及紧急广播讯息，其设计安装于VX-2000内。

7. 功率放大器
（VP-2064、VP-2122、VP-2241、VP-2421），功率放大器每通道使用一个功率放大器输入模块。

VP-200VX功率放大器输入模块
VP-200VX功率放大器输入模块是用于与VP-2064,VP-2122,VP-2241或VP-2421功放连接.
VX-2000DS紧急电源供应
VX-2000DS紧急电源供应单元通过连接VX-200PS电源供应单元向VX-2000系统的各设备提供直流电源。它可另接2个12V自动带有温度和负载补偿的封闭电池组。当VX-200PS停止直流电源供电时，VX-2000DS会自动切换至备用电池。
VX-200PS电源供应单元
VX-200PS电源供应单元使用时安装于VX-2000PF电源供应框内.每单元2个直流输出通道。使用VX-200PS的数量与系统电源总需求量相称.
VX-2000PF电源供应框
VX-2000PF允许VX-200PS电源供应单元安装于设备机架上。每单元可最多安装3个VX-200PS。

8. 广播系统管理计算机
LENOVO
CPU： P4 2.4G以上
内存： 512 DDR
硬盘： 80G
光驱： CD-ROM
监视器： 17” TFT 分辨率不低于1280 x1024
键盘/鼠标
以太网卡： 100base-T
操作系统：Windows 2000
双冗余电源供电，支持热插拔
广播系统管理软件进行系统的设定和管理。
9. 功放自检热备份切换器
功放自检热备份切换器由多用途继电器模块（V-1068B）和功放故障检测单元（YA-1000A）组成。把功放故障检测单元被安装在功放里面，依靠20kHz导频信号检测功放线路的故障，若存在故障，功放电源指示灯熄灭，连动继电器输出。
电源：
输入：
输出：
开关：
指示器：
接地电阻：
24V DC
6路输入
5路输出
5个选择按钮，1个复位按钮
6个LED显示
小于50k ohms

第三章 技术附表

技术附表1：VX-2000主要技术指标

型号
VX-2000系统管理器
电源
直流24V（工作时范围：直流20~40V）
M3.5螺丝端子,障板距离:8.8米
消耗功率
低于650mA(直流20V)

输入
-20dB*,非平衡,模块槽数:8 可用模块:VX-200XR,VX-200XI, 900系列(M-01F,M-01M,M-01P,M-01S,M-03P,M-51F,M-51S,M-61F,M-61S,U-01F,U-01P,U-01R,U-01S,M-03R,U-03S,U-61S

音频连接输出
音频母线数:4
0dB*,电子平衡式,RJ45母型接头
双绞电缆(TIA/EIA-568A标准)
监控输出
0dB*,电子平衡式,XLR插座(3针)
频率响应
20~20,000Hz
信噪比
高于60Db
失真
低于0.5%
交调失真
低于-60dB(1kHz, 0dB*)
控制输入
16输入,无电压接点,开放电压:直流17V,
短路电流:低于5mA,RJ45接头×2
控制输出
16输出,开路收集器输出,耐电压:直流30V,
控制电流:低于5mA,RJ45接头×2
钟声音调
内置钟声:4音调钟声(往上)/ 4音调钟声(往下)/ 2音调钟声/铜锣声
通讯系统
电脑(安装设置软件):D-sub接头(9针),交叉电缆,RS-232C
VX-2000SF:RJ45母型接头,双绞电缆(TIA/EIA-568A标准),LONWORKS RS-485
工作温度
0℃~+40℃
材料
面板:表面经处理钢板,黑色,30%光泽,涂漆
尺寸
482(宽)×132.6(高)×337(深)毫米
重量
6.4千克
附件
机架安装支架(预装在单元) ×2,机架安装螺丝×4,
设置安装软件CD×1,保险丝(T1.6AL)×1/(T6.3AL)×1
选配件
语音广播模板:EV-200,
隔离变压器:IT-450(音频连接输出)

技术附表2：VX-2000SF主要技术指标

型号
VX-2000SF监察机框
电源
直流24V（工作时范围：直流20~40V）
M3.5螺丝端子,障板距离:8.8米
消耗功率
低于2A(直流40V)
模块槽数
10,可用模块:VX-200SZ,VX-200SP,VX-200SI,VX-200SO
频率响应
20~20,000Hz(使用VX-200SZ时:120-20,000Hz)
信噪比
高于60dB
失真
低于0.5%
交调失真
低于-60dB(1kHz, 0dB*)
音频连接输入/输出
音频母线数:4
0dB*,电子平衡式,RJ45母型接头
双绞电缆(TIA/EIA-586A标准)
备用功放连接
RJ45母型接头连接VP-2064,VP-2122,VP-2241,VP-2421功放.
双绞电缆(TIA/EIA-586A标准)
通讯系统
VX-2000,VX-2000SF: RJ45母型接头×2, LONWORKS RS-485
VX-2000DS: RJ45母型接头×2
双绞电缆(TIA/EIA-586A标准)
工作温度
0℃~+40℃
材料
面板:表面经处理钢板,黑色,30%光泽,涂漆
尺寸
482(宽)×132.6(高)×337(深)毫米
重量
5.6千克
附件
机架安装支架(预装在单元) ×2,机架安装螺丝×4,
光纤垫圈×4,空面板×9,空面板安装螺丝×18,
备用功放电缆(3米)×1
选配件
隔离变压器:IT-450(音频连接输出)

技术附表3：RM-200X主要技术指标

型号
RM-200X遥控话筒
电源
直流24V（工作范围：直流16~40V）,由RJ45接头或功率输入插座供给
可用功率输入插座:外部直径5.5mm,内部直径2.1mm,长9.5mm
消耗功率
低于200mA(RM-200X),750mA(连接9个RM-210时)
音频输出
0dB*,600Ω，平衡,RJ45接头
鹅颈话筒
单一指向性电容式话筒
外部话筒输入
-40dB*,2.2kΩ,非平衡,小型插座,幻象电源
失真
低于1%
频率响应
100-20,000Hz
信噪比
高于60dB
内部监控扬声器
200mW
音量控制
话筒音量控制，监控扬声器音量控制
功能键数量
15，最多扩展至105（连接9个RM-210）
扩展键
一个RM-210有10个键，EXTENSION接头
连接单元数
8(包括RM-200XF)
通讯系统
LONWORKS双绞自由拓扑收发器
连接电缆和接头
CAT5 STP 类屏蔽式双绞线，RJ45接头
通讯距离
500m(自由拓扑接线)
材料
ABS树脂，青灰色（PANTONE538或等效）
尺寸
190(宽)×76.5(高)×215(深)毫米(不含鹅颈话筒)
重量
850克

技术附表4：RM-210主要技术指标

型号
RM-210遥控话筒扩展单元
消耗功率
最大20mA(RM-200M直流电源输入条件下)
最大75mA(RM-200X和RM-200XF直流电源输入条件下)
连接
专线连接RM-200M，RM-200X或RM-200XF
功能键数量
10
功能
用于扩展RM-200M时：选择和起动语音广播面板讯息。
用于扩展RM-200X和RM-200XF时（安装电脑软件）：
紧急广播起动，紧急广播重置，背景音乐模式选择，
EV讯息起动，广播区域选择，
监控区域选择，钟声起动，通话开关起动，
控制输出起动，输入音量调节，
区域音量调节，故障输出指示和重置
材料
ABS树脂，青灰色（PANTONE538或等效）
尺寸
110(宽)×76.5(高)×215(深)毫米
重量
350克
附件
延长线×1,联接支架A×2,联接支架B×1，
联接支架螺丝×12

技术附表5：VX-200XR主要技术指标

型号
VX-200XR遥控话筒输入模块
电源
由VX-2000供给
消耗功率
低于15mA
连接遥控话筒
RM-200X和RM-200XF
输入接头
RJ45母型接头
双绞电缆(TIA/EIA-568A标准)
材料
面板:耐热铝材料,白色
尺寸
35(宽)×78(高)×88(深)毫米
重量
70克
附件
安装螺丝×2
适用型号
VX-2000

技术附表6：VX-200SI主要技术指标

型号
VX-200SI控制输入模块
电源
由VX-2000SF供给
消耗功率
低于100mA
控制输入
16输入,无电压接点, 开放电压:直流24V,短路电流:低于10m A,RJ45接头
材料
面板:表面经处理钢板
尺寸
30.5(宽)×132.6(高)×290.3(深)毫米
重量
200克
适用型号
VX-2000SF

技术附表7：EV-200主要技术指标

型号
EV-200语音广播模板
电源
直流24V，0.2A
消耗功率
5W
输出
0 dB*
频率响应
20-20,000Hz(44.1 kHz取样)
20-14,000Hz(32 kHz取样)
失真
低于0.3%(44.1kHz,录音方式:极高)
记忆卡
SanDisk*2CompactFlash*2快闪记忆卡可供选配.
可安装记忆卡数量:1
重播模式
单一讯源重播
重播编程数量
8程序
工作温度
0℃-50℃
工作湿度
低于90%（必须远离结露点）
尺寸
120(宽)×18.6(高)×121(深)毫米
重量
110克
附件
安装螺丝…2

技术附表8：VP-200VX主要技术指标

型号
VP-200VX功率放大器输入模块
电源
由VP-2064,VP-2122,VP-2241或VP-2421供给
消耗功率
低于30mA
功放连接
RJ45母型接头连接VX-200SP或VX-200SZ音频输出模块.
双绞电缆(TIA/EIA-568A标准)
材料
面板:表面经处理钢板
尺寸
88(宽)×25.8(高)×73.2(深)毫米
重量
50克
适用型号
VP-2064,VP-2122,VP-2241,VP-2421

技术附表9：VP-200PS主要技术指标

型号
VX-200PS电源供应单元
电源
直流230V,50/60Hz
电源消耗
最大580W
PS输出
额定输出:210W(29V,7.25A)×2
最高输出:400W×2
M4螺丝端子,障板距离:11mm
工作温度
0℃- 40℃
适用框架
VX-2000PF
材料
表面经处理钢板
尺寸
135(宽)×118.2(高)×333.8(深)毫米
重量
13.2千克
附件
保险丝(T3.15AL)×1,电力电缆×1

技术附表10：VX-2000PF主要技术指标

型号
VX-2000PF电源供应框
材料
面板:表面经处理钢板,黑色,30%光泽,涂漆
尺寸
483(宽)×132.6(高)×324.8(深)毫米
重量
5.5千克
产品部件
侧面板×2,底盘×1,前面板×1
附件
机架安装螺丝×4,光纤垫圈×4
可用单元
VX-200PS(最多3个)

技术附表11：VP功放主要技术指标

型号
VP-2064
功放4×60W
VP-2122
功放2×120W
VP-2241
功放1×240W
VP-2421
功放1×420W
电源
直流28V（工作时范围：直流20~40V）
M4螺丝端子，障板距离:12毫米
消耗功率（EN60065）
共4.8A
4.8A
7.6A
额定输出功率
60W×4
120W×2
240W
420W
输出电压/阻抗
100V/167Ω,70V/83Ω,50V/41Ω(经由改动机内接线切换)
100V/83Ω,70V/41Ω,50V/21Ω(经由改动机内接线切换)
100V/41Ω,70V/21Ω,50V/10Ω(经由改动机内接线切换)
100V/24Ω,70V/12Ω,50V/6Ω(经由改动机内接线切换)
通道数量
4
2
1
输入
由VP-200VX输入模块指定
