Basys 2数字电路实验指导书

同学们先去网上下载ISE软件，破解并安装！

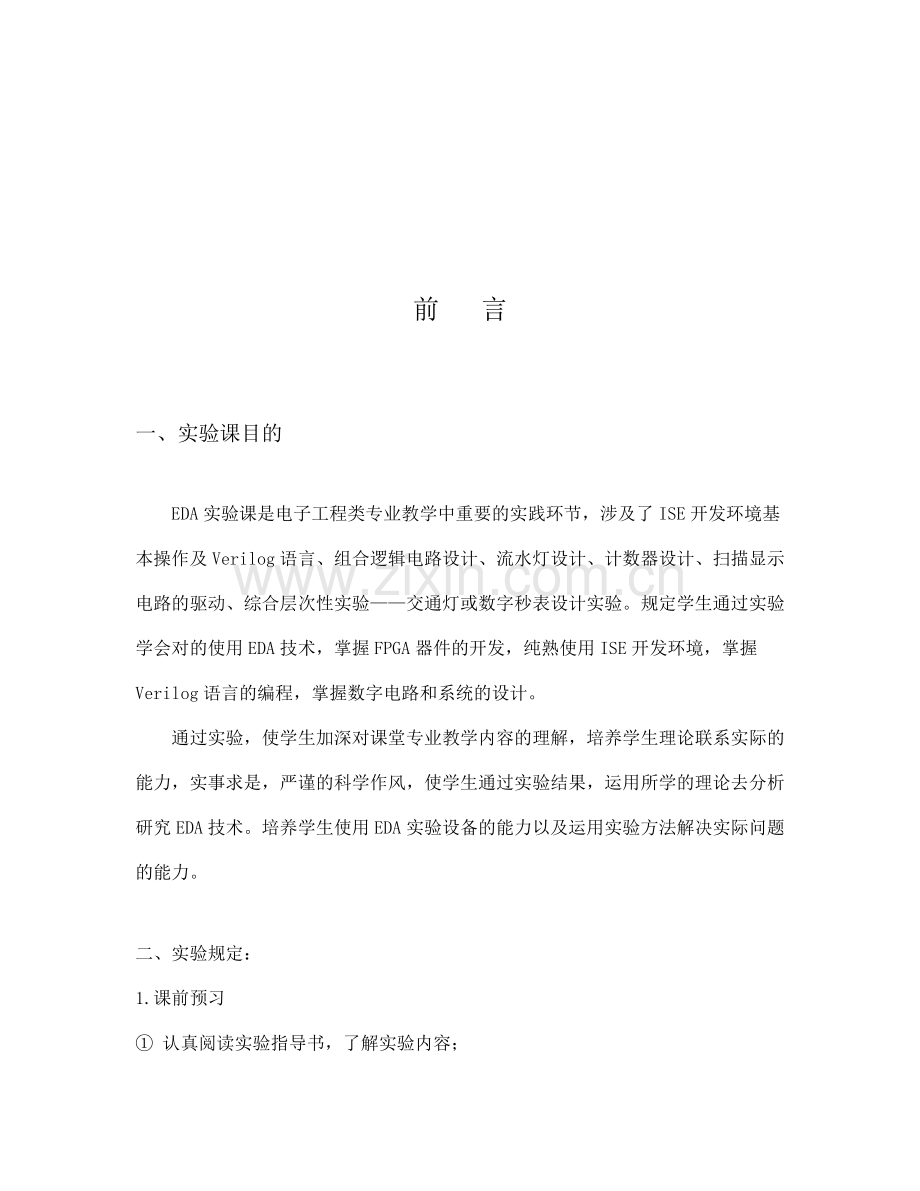

前 言

一、实验课目的
EDA实验课是电子工程类专业教学中重要的实践环节，涉及了ISE开发环境基本操作及Verilog语言、组合逻辑电路设计、流水灯设计、计数器设计、扫描显示电路的驱动、综合层次性实验——交通灯或数字秒表设计实验。规定学生通过实验学会对的使用EDA技术，掌握FPGA器件的开发，纯熟使用ISE开发环境，掌握Verilog语言的编程，掌握数字电路和系统的设计。
通过实验，使学生加深对课堂专业教学内容的理解，培养学生理论联系实际的能力，实事求是，严谨的科学作风，使学生通过实验结果，运用所学的理论去分析研究EDA技术。培养学生使用EDA实验设备的能力以及运用实验方法解决实际问题的能力。

二、实验规定：
1.课前预习
① 认真阅读实验指导书，了解实验内容；
② 认真阅读有关实验的理论知识；
③ 读懂程序代码。
2.实验过程
① 准时到达实验室；
② 认真听取老师对实验内容及实验规定的讲解；
③ 认真进行实验的每一步，观测程序代码与仿真结果是否相符；
④ 将实验过程中程序代码和仿真结果提交给老师审查；
⑤ 做完实验后，整理实验设备，关闭实验开发板电源、电脑电源后方可离开。
3.实验报告
① 按规定认真填写实验报告书；
②认真分析实验结果；
③准时将实验报告交给老师批阅。
三、实验学生守则
1．保持室内整洁，不准随地吐痰、不准乱丢杂物、不准大声喧哗、不准吸烟、不准吃东西；
2.爱惜公务，不得在实验桌及墙壁上书写刻画，不得擅自删除电脑里面的文献；
3.安全用电，严禁触及任何带电体的裸露部分，严禁带电接线和拆线；
4.任何规章或不按老师规定操作导致仪器设备损坏须论价补偿。

目 录

实验一 ISE开发环境入门_五人表决器……………………………………………4
实验二加法器、乘法器、比较器的设计……………………………………………26
实验三 流水灯………………………………………………………………………28
实验四 计数器………………………………………………………………………30
实验五 综合层次性实验——交通灯设计…………………………………………32
实验六 综合层次性实验——数字秒表设计………………………………………34
附录一 basys 2开发板资料………………… ……………………………………36

实验一 ISE开发环境入门

一、实验目的
1.了解ISE开发环境及基本操作。
2.熟悉设计方法和环节。
3.掌握电路的综合和实现。
4.掌握电路仿真与时序分析。
5.熟悉3/8线译码器工作原理和五人表决器设计。

二、实验内容和基本原理
1.以3/8线译码器为例，总体思绪以Basys 2开发板中的三个拨位开关，SW2，SW1,SW0为三个输入信号，可以代表8种不同的状态，该译码器对这8种状态译码，并把所译码的结果在八个发光二级管（LD7~LD0）上显示。
2.输入与输出之间逻辑关系

3.以Basys 2开发板中的五个拨位开关，SW4，SW3,SW2，SW1,SW0为五个输入信号，可以代表五个表决的人，当五个人中有三个以上批准时，则表决通过，并将表决的结果在LD0上显示出来。
4. 其真值表：
输入
输出
A
B
C
D
E
F
0
0
1
1
1
1
0
1
0
1
1
1
0
1
1
0
1
1
0
1
1
1
0
1
1
0
0
1
1
1
1
0
1
0
1
1
1
0
1
1
0
1
1
1
0
0
1
1
1
1
0
1
0
1
1
1
1
0
0
1
0
1
1
1
1
1
1
0
1
1
1
1
1
1
0
1
1
1
1
1
1
0
1
1
1
1
1
1
0
1
1
1
1
1
1
1
others
0

5.输入与输出之间逻辑关系
f=abc+abd+abe+acd+ace+ade+bcd+bce+bde+cde;
三、重要仪器和设备
重要仪器和设备：计算机，Basys 2开发板。

图1 Basys 2开发板

四、ISE开发环境
1、 建立工程。
①选择菜单“File”→“New Preject”。

点击New Project…

②进入新建工程向导对话框

输入工程名字：experiment1

工程所在目录

点击“Next”按纽

顶层源文献类型

②点击“Next”后，进入工程设立对话框。

产品范围(product category)
芯片的系列(Family)
具体的芯片型号(Device)
封装类型（Package）
速度信息（speed）
综合工具（Synthesis Tool)
仿真工具（Simulator）
喜欢的语言（VHDL/Verilog）

点击“Next”按钮

对如下选项进行设立：
Family:Spartan3E
Device:XC3S100E
Package:CP132
TOP-Level Source：HDL
Synthesis Tool：XST（VHDL/Verilog）
Simulator：ISim（VHDL/Verilog）
Preferred Language：Verilog
③点击“Next”后，进入工程摘要对话框。

点击“Finish”按钮

④点击“Finish”后，完毕工程的创建。

生成了空的工程框架
1
工程名
器件名字
1

2、建立Verilog源文献。
①选中器件名字，点击鼠标右键，弹出一个快捷菜单。

选中器件名字，点击鼠标右键
选中New Source

②选中“New Source”，进入新建源文献向导对话框，输入文献名。
0
IP生成向导

0
0
0
0
0
0
0
0
0
原理图文献

用户文档文献

Verilog模块模板文献

Verilog测试平台模板文献

VHDL模块模板文献

VHDL库模板文献

VHDL包模板文献

VHDL测试平台模板文献

片上系统设计向导

0
选择VHDL Module

0
输入”experiment”作为VHDL模块的名字

点击“Next”按钮

③点击“Next”后，进入定义模块对话框，进行端口指定。
0
指定端口名

0
指定端口方向

0
指定位宽

点击“Next”

点击“Next”

④点击“Next”后，进入概要对话框。

点击“Finish”

⑤点击“Finish”后，回到ISE主界面。

生成的experiment1.v文献
添加代码到experiment1.v文献中

⑥输入源程序代码：
module experiment1(
output [7:0] ld,
input [2:0] sw
);
assign ld[0]=~sw[2]&~sw[1]&~sw[0];
assign ld[1]=~sw[2]&~sw[1]& sw[0];
assign ld[2]=~sw[2]& sw[1]&~sw[0];
assign ld[3]=~sw[2]& sw[1]& sw[0];
assign ld[4]= sw[2]&~sw[1]&~sw[0];
assign ld[5]= sw[2]&~sw[1]& sw[0];
assign ld[6]= sw[2]& sw[1]&~sw[0];
assign ld[7]= sw[2]& sw[1]& sw[0];
endmodule
3、综合。

选中experiment1.v文献
双击进行综合

4、仿真。
①先选中Simulation，然后选中器件名字，点击鼠标右键，弹出一个快捷菜单。

②点击“New Source”后，进入选择源文献类型对话框。

③选择关联文献

④概要

⑤进入仿真测试文献编辑窗口

⑥ 输入测试程序代码

module test;
reg [2:0] sw;
wire [7:0] ld;
experiment1 uut (
.ld(ld),
.sw(sw)
);
initial begin
sw = 8'b000;
#100 sw = 3'b001;
#100 sw = 8'b010;
#100 sw = 8'b011;
#100 sw = 8'b100;
#100 sw = 8'b101;
#100 sw = 8'b110;
#100 sw = 8'b111;
end
endmodule
⑦ 右键单击“Simulate Behavioral Model”弹出快捷菜单，点击“run”命令。

⑧ 进入ISim仿真器界面，选中Simulation菜单中的“Run”命令。

⑨显示仿真波形时序图。

5、编写约束文献。
①选中器件名字，点击鼠标右键，弹出一个快捷菜单。

选中器件名字，点击鼠标右键
选中New Source

②选中“New Source”，进入新建源文献向导对话框，输入约束文献名。
点击“Next”按钮

输入约束文献名
选中实现约束文献

③点击“Next”后，进入概要对话框。
点击“Finish”按钮

④点击“Finish”后，回到ISE主界面，编辑约束文献。

⑤输入约束文献代码
NET "sw<2>" LOC="K3";
NET "sw<1>" LOC="L3";
NET "sw<0>" LOC="P11";
NET "ld<7>" LOC="G1";
NET "ld<6>" LOC="P4";
NET "ld<5>" LOC="N4";
NET "ld<4>" LOC="N5";
NET "ld<3>" LOC="P6";
NET "ld<2>" LOC="P7";
NET "ld<1>" LOC="M11";
NET "ld<0>" LOC="M5";
6、实现
双击进行实现

选中experiment1.v文献

7、生成编程文献
双击生成编程文献

选中experiment1.v文献

8、下载
①将Basys 2开发板右上角的Mode左边两个引脚（PC）用跳帽短接（JTAG模式）。
②将Basys 2开发板左下角的Power开关打开。
③打开Digilent Adept下载软件，浏览选中编程文献，并进行下载。
编程下载
浏览选中下载文献

9、功能测试
五、实验环节
1、新建一个工程，命名为vote5.xise。
2、新建一个Verilog源文献，命名为vote5.v,编写源文献。
3、综合
4、新建一个测试文献，命名为test.v，编写测试文献进行波形仿真。
5、新建一个约束文献，命名为vote.ucf。
6、实现
7、生成编程文献
8、下载
9、功能测试

六、实验报告规定
1.写出设计思想及框图
2.简述设计环节和调试过程。涉及总体电路设计、相应模块设计，以及在ISE上完毕的设计和仿真。相关文档涉及：Verilog HDL语言的源代码（程序要有具体的注释和功能说明）、引脚分派的约束文献、验证设计功能等设计的所有文档与调试的结果。
3.写出结论及心得体会。
4.按照实验报告模板，撰写实验报告。实验报告各项内容都要填好，不能空缺。源代码和图可以打印，其它内容手写。
说明：
1、模仿3/8译码器的操作，写出下列五人表决器的VHDL程序并对其进行仿真和下载测试。
2、按照实验报告模板完毕实验报告
具体涉及：
①实验目的
②实验内容及基本原理
③重要实验设备型号及技术指标（计算机，Basys 2开发板，ISE开发环境）。
④实验方案与测试记录（实验方案涉及进行实验的硬件电路、Verilog程序、操作环节，测试记录涉及实验过程中测得的重要数据和现象）
⑤实验结果分析(分析实验过程中获得的数据、仿真波形、现象或问题的对的性和必然性，分析产生不对的结果的因素和解决方法)。
实验二 加法器、乘法器、比较器的设计

一、实验目的
1. 进一步熟悉ISE开发环境及基本操作。
2. 掌握两个四位二进制加法器模块的设计方法。
3. 掌握两个四位二进制乘法器模块的设计方法。
4. 掌握两个四位二进制比较器模块的设计方法。
二、实验内容及基本原理
以Basys 2开发板上的八个拨码开关(SW7，SW6,SW5，SW4，SW3,SW2，SW1,SW0)为八个输入信号，其中(SW7，SW6,SW5，SW4)表达一个四位二进制数a，（SW3,SW2，SW1,SW0)表达另一个四位二进制数b，结果在LD7~LD0上显示出来。规定实现如下功能：
(1) 两个四位二进制加法运算
(2) 两个四位二进制乘法运算
(3) 两个四位二进制比较运算

三、实验环节
1.新建一个工程，命名为adder.xise。
2.新建一个Verilog源文献，命名为adder.v,编写源文献,实现加法器功能。
3.综合
4.新建一个测试文献，命名为test.v，编写测试文献进行波形仿真。
5.新建一个约束文献，命名为adder.ucf。
6.实现
7.生成编程文献
8.下载
9.功能测试
说明：乘法器和比较器的设计环节参考加法器的环节。
四、重要仪器和设备
重要仪器和设备：计算机，Basys 2开发板。
五、实验报告规定
1.写出设计思想及框图
2.简述设计环节和调试过程。涉及总体电路设计、相应模块设计，以及在ISE上完毕的设计和仿真。相关文档涉及：Verilog HDL语言的源代码（程序要有具体的注释和功能说明）、引脚分派的约束文献、验证设计功能等设计的所有文档与调试的结果。
3.写出结论及心得体会。
4.按照实验报告模板，撰写实验报告。实验报告各项内容都要填好，不能空缺。源代码和图可以打印，其它内容手写。
实验三 流水灯

一、实验目的
1. 进一步熟悉ISE开发环境及基本操作。
2. 掌握分频电路的设计方法。
3. 掌握流水灯的设计方法。
二、实验内容及基本原理
以Basys 2开发板上的晶振产生的50M的脉冲作为时钟信号，先进行分频，然后驱动八个led显示按照设立的模式显示。五个拨码开关，SW4，SW3,SW2，SW1,SW0为五个输入信号，可以控制五种闪烁模式，结果在LD7~LD0上显示出来。规定实现如下功能：
(1)从右往左依次点亮8个led。
(2)从左往右依次点亮8个led。
(3)从中间往两边依次点亮8个led。
(4)从两边往中间依次点亮8个led。
(5)8个led以1Hz的频率闪烁。

三、实验环节
1.新建一个工程，命名为flashled.xise。
2.新建一个Verilog源文献，命名为flashled.v,编写源文献,实现交通灯功能。
3.综合
4.新建一个测试文献，命名为test.v，编写测试文献进行波形仿真。
5.新建一个约束文献，命名为flashled.ucf。
6.实现
7.生成编程文献
8.下载
9.功能测试
四、重要仪器和设备
重要仪器和设备：计算机，Basys 2开发板。
五、实验报告规定
1.写出设计思想及框图
2.简述设计环节和调试过程。涉及总体电路设计、相应模块设计，以及在ISE上完毕的设计和仿真。相关文档涉及：Verilog HDL语言的源代码（程序要有具体的注释和功能说明）、引脚分派的约束文献、验证设计功能等设计的所有文档与调试的结果。
3.写出结论及心得体会。
4.按照实验报告模板，撰写实验报告。实验报告各项内容都要填好，不能空缺。源代码和图可以打印，其它内容手写。
实验四 计数器

一、实验目的
1. 进一步熟悉ISE开发环境及基本操作。
2.计数器的设计方法。
3.掌握七段数码管显示模块的设计方法。
二、实验原理
数码的显示方式一般有三种：第一种是字型重叠式；第二种是分段式；第三种是点阵式。目前以分段式应用最为普遍，重要器件是七段发光二极管（LED）显示器。它可分为两种，一是共阳极显示器（发光二极管的阳极都接在一个公共点上），另一是共阴极显示器（发光二极管的阳极都接在一个公共点上，使用时公共点接地）。
Basys 2开发板使用的数码管为四位共阳极数码管，每一位的共阳极7段数码管由7段发光LED组成，呈条字状，7个发光LED的阳极连接在一起，阳极分别连接至 FPGA相应引脚。an0、an1、an2和an3为四位7段数码管的位选择端。当其值为“0”时，相应的7段数码管被选通。当输入到7段数码管CA~CG和DP管脚的数据为低电平时，该管脚相应的段变亮，当输入到7段数码管CA~CG和DP管脚的数据为高电平时，该管脚相应的段变灭。规定按一次按键数码管上的数字加1。

三、实验环节
1.新建一个工程，命名为counter.xise。
2.新建一个Verilog源文献，命名为counter.v,编写源文献,实现计数功能。
3.综合
4.新建一个测试文献，命名为test.v，编写测试文献进行波形仿真。
5.新建一个约束文献，命名为counter.ucf。
6.实现
7.生成编程文献
8.下载
9.功能测试
四、重要仪器和设备
重要仪器和设备：计算机，Basys 2开发板。
五、实验报告规定
1.写出设计思想及框图
2.简述设计环节和调试过程。涉及总体电路设计、相应模块设计，以及在ISE上完毕的设计和仿真。相关文档涉及：Verilog HDL语言的源代码（程序要有具体的注释和功能说明）、引脚分派的约束文献、验证设计功能等设计的所有文档与调试的结果。
3.写出结论及心得体会。
4.按照实验报告模板，撰写实验报告。实验报告各项内容都要填好，不能空缺。源代码和图可以打印，其它内容手写。
实验五 交通灯

一、实验目的
1.掌握分频器的设计方法。
2.掌握计数器的设计方法。
3.掌握状态机的设计方法。
二、实验内容及基本原理
1
2

3
4

显示十字路口东西、南北两个方向的红、黄、绿灯的指示状态。用两组红黄绿三种颜色灯分别作为东西、南北两个方向的红、黄绿灯。变化规律为东西绿灯亮，南北红灯亮→东西绿灯闪烁，南北红灯亮→东西黄灯亮，南北红灯亮→东西红灯亮，南北绿灯亮→东西红灯亮，南北绿灯闪烁→东西红灯亮，南北黄灯亮→东西绿灯亮，南北红灯亮，如此循环。
红灯亮30秒，黄灯亮5秒，绿灯亮20秒后闪烁5秒，时间可设立修改，在绿灯转为红灯时，规定黄灯先亮5秒钟，才干变换车道，规定有复位功能。其状态转换如下表所示：
状态装换表
状态
东西方向
南北方向
state
red1
yellow1
green1
red2
yellow2
green2
000
0
0
1
1
0
0
001
0
0
clock1s
1
0
0
010
0
1
0
1
0
0
011
1
0
0
0
0
1
100
1
0
0
0
0
clock1s
101
1
0
0
0
1
0
交通灯信号控制系统一般由晶体振荡器、分频器、时间计数器、控制器以及译码显示电路组成，根据设计内容规定，其组成框图如图所示：

系统时钟
分频器
时间计数

控 制 器
复位信号
紧急请求
译码器
时间显示
东西灯
南北灯

三、实验环节
1.新建一个工程，命名为trafficlights.xise。
2.新建一个Verilog源文献，命名为trafficlights.v,编写源文献,实现交通灯功能。
3.综合
4.新建一个测试文献，命名为test.v，编写测试文献进行波形仿真。
5.新建一个约束文献，命名为trafficlights.ucf。
6.实现
7.生成编程文献
8.下载
9.功能测试
四、重要仪器和设备
重要仪器和设备：计算机，Basys 2开发板。
五、实验报告规定
1.写出设计思想及框图
2.简述设计环节和调试过程。涉及总体电路设计、相应模块设计，以及在ISE上完毕的设计和仿真。相关文档涉及：Verilog HDL语言的源代码（程序要有具体的注释和功能说明）、引脚分派的约束文献、验证设计功能等设计的所有文档与调试的结果。
3.写出结论及心得体会。
4.按照实验报告模板，撰写实验报告。实验报告各项内容都要填好，不能空缺。源代码和图可以打印，其它内容手写。
实验六 数字跑表设计

一、实验目的
1.掌握Verilog的层次化设计法。
2.掌握分频模块的设计方法。
3.掌握计时模块的设计方法。
4.掌握数码显示的设计方法。
5.掌握模块的调用方法。
二、实验内容及基本原理
跑表是体育比赛中常用的计时仪器，设计一个数字跑表，它通过一个按键来控制计时的开始和暂停，另一个按键控制跑表清零。按下清零按键时，跑表清零，当清零按键无效时，按一下开始/暂停键则计时器开始计时，再按一下则暂停计时，再按一下则又继续计时。规定实现如下功能：
(1)跑表的计时范围为0.01s~59min59.99s，计时精度为10ms。
(2)具有异步清零、启动、计时和暂停功能。
(3)计时频率为100Hz。
(4)数字跑表的分和秒在数码管上显示出来，百分秒的BCD码在8个led上显示出来。
交通灯信号控制系统一般由晶体振荡器、分频器、时间计数器、控制器以及译码显示电路组成，根据设计内容规定，其组成框图如图所示：
系统时钟
分频器
时间计数

控 制 器
复位信号
开始暂停
译码器
数码管显示
LED显示

三、实验环节
1.新建一个工程，命名为timer.xise。
2.新建一个Verilog源文献，命名为div.v,编写源文献实现分频功能。
3.新建一个Verilog源文献，命名为timer.v,编写源文献实现计时功能。
4.新建一个Verilog源文献，命名为display.v,编写源文献实现数码显示功能。
5.新建一个Verilog源文献，命名为timer.v,编写源文献实现数码显示功能。
6.综合
7.新建一个测试文献，命名为test.v，编写测试文献进行波形仿真。
8.新建一个约束文献，命名为timer.ucf。
9.实现
10.生成编程文献
11.下载
12.功能测试
四、重要仪器和设备
重要仪器和设备：计算机，Basys 2开发板。
五、实验报告规定
1.写出设计思想及框图
2.简述设计环节和调试过程。涉及总体电路设计、相应模块设计，以及在ISE上完毕的设计和仿真。相关文档涉及：Verilog HDL语言的源代码（程序要有具体的注释和功能说明）、引脚分派的约束文献、验证设计功能等设计的所有文档与调试的结果。
3.写出结论及心得体会。
4.按照实验报告模板，撰写实验报告。实验报告各项内容都要填好，不能空缺。源代码和图可以打印，其它内容手写。
附录一 basys 2开发板资料

Basys2 电路连接图

Basys2 引脚定义表

Basys2 引脚定义表
