HY5WZ-51/134高压避雷器

变电站避雷器原理及参数

一、氧化锌避雷器的定义：
金属氧化锌避雷器（MOA）是一种过电压保护装置，它由封装在瓷套内的若干非线性电阻阀片串联组成。其阀片以氧化锌为重要原料，并配以其它金属氧化物，所以又称为氧化锌（Zno）避雷器。　

二、氧化锌避雷器的工作原理：
在额定电压下，流过氧化锌避雷器阀片的电流仅为10-5A以下，相称于绝缘体。因此，它可以不用火花间隙来隔离工作电压与阀片。当作用在金属氧化锌避雷器上的电压超过定值（起动电压）时，阀片“导通”将大电流通过阀片泄入地中，此时其残压不会超过被保护设备的耐压，达成了保护目地。此后，当作用电压降到动作电压以下时，阀片自动终止“导通”状态，恢复绝缘状态，因此，整个过程不存在电弧燃烧与熄灭的问题。

三、结构：
一般220kV等级的氧化锌避雷器采用2串、110kV采用1串。氧化锌避雷器底部与底座绝缘*的是绝缘瓷套（有采用一个大瓷套或采用四各小瓷套）。氧化锌避雷器内部有一导线从底部引出至大地，当中串联一只泄漏电流表，以监视避雷器阀片绝缘情况。避雷器屏蔽线接于避雷器瓷套的最后一级裙边上，用一导线连接大地，作用是使瓷套表面电导电流不进入泄漏电流表，使泄漏电流表测量更加精确。

四、最常见异常分析及解决：
1、泄漏电流表为零。也许引起该现象的因素有：表计指示失灵；屏蔽线将电流表短接。解决方法为：
（1）用手轻拍表计看是否卡死，无法恢复时，应添报缺单，修理或更换。

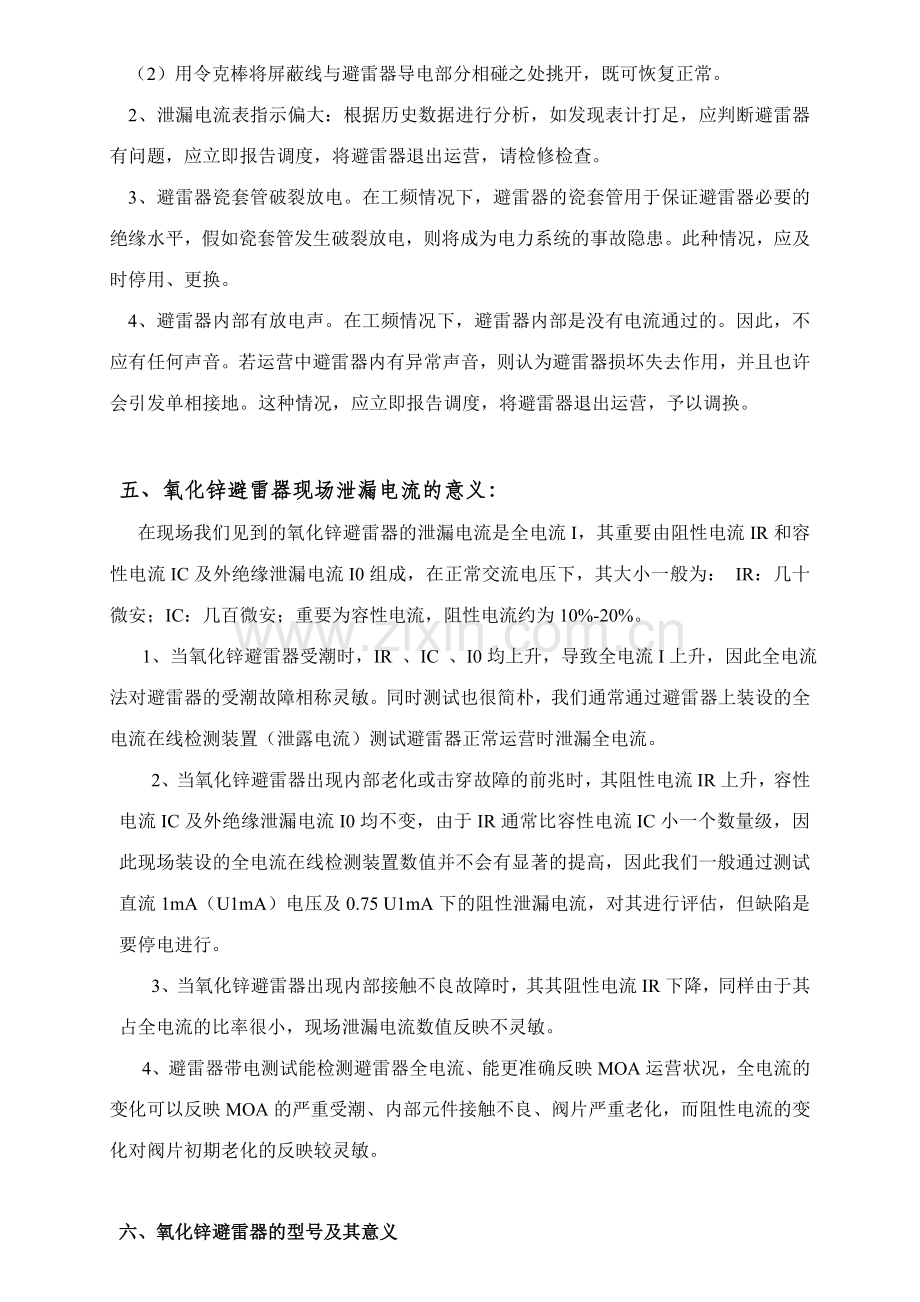

（2）用令克棒将屏蔽线与避雷器导电部分相碰之处挑开，既可恢复正常。
2、泄漏电流表指示偏大：根据历史数据进行分析，如发现表计打足，应判断避雷器有问题，应立即报告调度，将避雷器退出运营，请检修检查。
3、避雷器瓷套管破裂放电。在工频情况下，避雷器的瓷套管用于保证避雷器必要的绝缘水平，假如瓷套管发生破裂放电，则将成为电力系统的事故隐患。此种情况，应及时停用、更换。
4、避雷器内部有放电声。在工频情况下，避雷器内部是没有电流通过的。因此，不应有任何声音。若运营中避雷器内有异常声音，则认为避雷器损坏失去作用，并且也许会引发单相接地。这种情况，应立即报告调度，将避雷器退出运营，予以调换。

五、氧化锌避雷器现场泄漏电流的意义：
在现场我们见到的氧化锌避雷器的泄漏电流是全电流I，其重要由阻性电流IR和容性电流IC及外绝缘泄漏电流I0组成，在正常交流电压下，其大小一般为： IR：几十微安；IC：几百微安；重要为容性电流，阻性电流约为10%-20%。
1、当氧化锌避雷器受潮时，IR 、IC 、I0均上升，导致全电流I上升，因此全电流法对避雷器的受潮故障相称灵敏。同时测试也很简朴，我们通常通过避雷器上装设的全电流在线检测装置（泄露电流）测试避雷器正常运营时泄漏全电流。
2、当氧化锌避雷器出现内部老化或击穿故障的前兆时，其阻性电流IR上升，容性电流IC及外绝缘泄漏电流I0均不变，由于IR通常比容性电流IC小一个数量级，因此现场装设的全电流在线检测装置数值并不会有显著的提高，因此我们一般通过测试直流1mA（U1mA）电压及0.75 U1mA下的阻性泄漏电流，对其进行评估，但缺陷是要停电进行。
3、当氧化锌避雷器出现内部接触不良故障时，其其阻性电流IR下降，同样由于其占全电流的比率很小，现场泄漏电流数值反映不灵敏。
4、避雷器带电测试能检测避雷器全电流、能更准确反映MOA运营状况，全电流的变化可以反映MOA的严重受潮、内部元件接触不良、阀片严重老化，而阻性电流的变化对阀片初期老化的反映较灵敏。

六、氧化锌避雷器的型号及其意义

1、具体说明 Y— 表 示 瓷 套 式 金 属 氧 化 物 避 雷 器　 　 　 　
YH （ HY ） — 表 示 复 合 外 套 金 属 氧 化 物 避 雷 器结 构 特 征
2、W后的其他字母：表达保护对象：
Z：电站型（大多不标）
F: 用于保护GIS设备和SF6设备
R:用于保护电容器组
S:用于配电系统
X:用于保护线路
T:电气化铁路
3、使用特性 W—表达防污型 　 G—表达高原型 　 TH—表达湿热带地区用
举例：YH10W-100/248W 标示复合外套金属氧化锌避雷器，无 间 隙 、 防污型、 电 站 型。额 定 电 压为100kV 、 标 称 放 电 电 流 下 残 压 248kV
标称放电电流10 kA

4 、避雷器常用参数说明
①避雷器额定电压（有效值）（kV）灭弧电压）： 施加到避雷器端子间最大允许工频电压有限值。 它不等于系统的标称电压。
110kV主变中性点避雷器额定电压一般为72.5kV 电力行业标准DL/T620-1997中规定110kv有效接地系统，中性点无间隙金属氧化物的额定电压是0.57Um，其中Um是最高运营线电压，110kV相应的是126kV。
110kV系统额定电压一般为100kV（小部分为102、108 kV）
35kV系统额定电压一般为51kV（很少部分为52.7/54 kV）
10kV系统额定电压一般为17kV

②避雷器连续运营电压： 加于避雷器两端允许连续运营的工频电压有效值。一般相称于避雷器额定电压75%-80%
110kV系统，额定电压为100kV连续电压为78 kV
110kV主变中性点系统，额定电压为72kV连续电压为58 kV，额定电压为73kV连续电压为59 kV
额定电压为55kV Y1W-55/125连续电压为41 kV Y1.5W-55/125连续电压为44 kV（西瓷）

35kV系统，额定电压为51kV连续电压为40.8 kV（金冠为41kV)
10kV系统 ，额定电压为17kV 大都连续电压为13.8 kV（西瓷金冠为13.6kV)

③ 工频参考电压
避雷器在工频参考参考电流下测出的峰值除√2。工频参考电压一般见实验报告，应≥避雷器的额定电压值。

④直流参考电压
避雷器在直流参考电流下的电压，直流参考电流国内一般取1mA 。直流1mA参考电压值一般不小于避雷器额定电压的峰值。
110kV系统，额定电压为100kV直流1mA参考电压值一般≥145 kV

110kV主变中性点系统，对于额定电压为72kV，主变中性点避雷器直流1mA参考电压值一般≥103 kV
额定电压为73kV，主变中性点避雷器直流1mA参考电压值一般≥105 kV
额定电压为55kV，Y1W-55/125主变中性点避雷器直流1mA参考电压值一般≥78 kV Y1.5W-55/125直流1mA参考电压值一般≥85 kV（西瓷）

35kV系统，额定电压为51kV直流1mA参考电压值一般≥73 kV
10kV系统，YH5WS-17/50kV，直流1mA参考电压值一般≥25kV
YH5W-17/45kV，直流1mA参考电压值一般≥24 kV，

⑤、避雷器雷电冲击电流下残压
雷电冲击残压≤ 标称放电电压（见避雷器铭牌）YH10W-100/248W 雷电冲击残压≤248 kV

⑥操作冲击电流下残压
110kV系统，YH10W-100/260 操作冲击电流下残压值一般≤221 kV，
YH10W-100/248W 操作冲击电流下残压值一般≤211 kV

110kV主变中性点系统，对于YH1.5W-72/186kV，主变中性点避雷器操作冲击电流下残压值一般≤174 kV
YH1.5W-73/145 kV 主变中性点避雷器操作冲击电流下残压值一般≤136 kV
YH1.5W-55/125 kV 主变中性点避雷器操作冲击电流下残压值一般≤116 kV
Y1W-55/125 kV 主变中性点避雷器操作冲击电流下残压值一般≤119 kV

35kV系统，对于YH5W-51/134kV，避雷器操作冲击电流下残压值一般≤114 kV
10kV系统，对于YH5WS-17/50kV，避雷器操作冲击电流下残压值一般≤42.5kV
YH5W-17/45kV，避雷器操作冲击电流下残压值一般≤38.35kV

⑦陡波冲击电流下残压
110kV系统，YH10W-100/260 陡波冲击电流下残压值一般≤291kV
110kV系统，YH10W-100/245 陡波冲击电流下残压值一般≤285kV
对于主变中性点、35 kV/110 kV 无陡波冲击电压

⑧标称放电电流
避雷器将袭入线路的雷电流限制在20KA或10KA甚至5KA以下，然后再让这些过滤下来的雷电流通过避雷器，这个电流就是避雷器的标称放电电流。标称放电电流用来划分避雷器等级的波形为8/20 的雷电冲击电流峰值。按照我国标准规定：避雷器的标称放电电流按不同的电压等级分别为20，10，5，2.5，1.5，1kA（现在很少使用）共6级
对于系统标称电压为66～110 kV 系统标称放电电流一般选5kA， 对雷电活动特别强烈地区，重要变电所、进线保护不完善或进线耐雷水平达不到规定期，标称放电电流可选10kA（现在一般选10kA）
对变压器中性点一般选用1.5 kA（我司有几个变电站选用1W,须安排更换）

⑨系统标称电压
设备最高电压是指设备所能承受的电压（绝缘强度），系统标称电压指设备所在系统的电压等级吧 设备最高电压要大于系统标称电压，一般为系统电压1.2倍
对于系统的标称电压为10 kV, 电气设备的最高电压为12 kV，系统的标称电压为66 kV, 电气设备的最高电压为72.5 kV，系统的标称电压为110 kV, 电气设备的最高电压为126 Y10W-100/260 Y10W-100/260系统的标称电压为110 kV
Y5WZ-51/134 Y5WZ-52/134 系统的标称电压为35 kV
Y1W-55/125 Y1W-73/176 系统的标称电压为66kV( 现在有时标110 kV)
Y5WR-17/45 YH5WS-17/50 系统的标称电压为10 kV

⑩0.75倍直流参考电压下泄电流值及方波通流容量
0.75倍直流参考电压下泄电流值不应大于50μA，不同厂家差别很大
浙江佳吉电气 YH10W-100/248 2ms方波通流容量1000A 西瓷600A，佳吉 600/800
YH1.5W-743/145 2ms方波通流容量600A 西瓷400A

5、避雷器其他参数
① 避雷器的放电电流 避雷器动作时通过避雷器的冲击电流。
② 避雷器的标称放电电流 用来划分避雷器等级的、具有8/20μs波形的放电电流峰值。
③ 避雷器的操作冲击电流 视在波前时间大于30μs而小于100μs、视在半峰值时间约为视在波前时间两倍的冲击电流。
避雷器操作冲击电流(30～100μs内)的最大残压，电压波形为250/2500μs时，避雷器操作冲击残压实验电流值见表3。
表3　操作冲击残压实验电流值
避雷等级
避雷器使用场合
避雷器额定电压
(kV，有效值)
操作冲击电流值
(A，峰值)
10
电站用避雷器
90～216
125及500
5
并联补偿电容器用避雷器
5～90
125及500
5
电站用避雷器
5～84
250
5
电站用避雷器
90～108
125及500
5
配电用避雷器
5～17
100
1.5
变压器中性点用避雷器
60～207
500

乐清佳吉YH10W-100/248 操作冲击电流500A YH1.5W-74/145 操作冲击电流500A
广州也是500A

④ 避雷器的连续电流 在连续运营电压下流过避雷器的电流。
对于110 kV系统 ≤300μA
注：连续电流由阻性和容性分量组成，可随温度和杂散电容的影响而变化。因此，试品的连续电流可不同于整只避雷器的连续电流。连续电流可用有效值或峰值表达。

⑤避雷器的工频参考电流
用于拟定避雷器工频参考电压的工频电流阻性分量的峰值。工频参考电流应足够大，使杂散电容对所测的避雷器和元件(涉及设计的均压系统)的参考电压的影响可以忽略，该值由制造厂规定。
注：工频参考电流与避雷器的标称放电电流及(或)线路放电等级有关，对单柱避雷器，通常在1～20 mA范围内。
在工频电流波形因电压极性而不对称情况下，应以较大极性的电流来拟定参考电流。

⑥避雷器的直流参考电流
直流参考电流用于拟定避雷器直流参考电压，直流参考电流通常为1～5mA。 国内一般取1mA

七、运营中110kV及以上MOA阻性电流及全电流的正常值范围
序号
厂 家
电压等级
（kV）
型 号
阻性电流
（m A）
全 电 流
（m A）
1
抚顺电瓷厂
110
Y10W1－100/248
80－130
450－600
Y10W1－100/260
80－160
550－850
Y10W1－108/268

400－600
2
西安电瓷厂
110
Y10W5－100/248
100－150
500－850
Y10W5－100/260
100－150
530－700
3
南阳避雷器厂
110
Y5W－100/260
70－130
300－550
YH10W-100/248
220
850
YH1.5W-73/145
170
650
4
佳吉避雷器
110
Y10W-100/260
50-170
740-840

八、用途
    交流系统用瓷（复合）外套无间隙金属氧化物避雷器是用来保护相应等级的交流电气设备免受雷电过电压和操作过电压损害的保护电器。
    产品执行标准：GB11032/IEC60099-4 （交流系统用无间隙金属氧化物避雷器）
九、使用条件
1.合用户内、户外
2.环境温度（-40℃～+48℃）
3.太阳光最大辐射强度1.1kW/㎡
4.海拔高度不超过2023m
5.电源频率（48-62）Hz
6.地震强度8度及以下地区
7.最大风速不超过35m/s
8.长期施加在避雷器端子间的工频电压应不超过避雷器的连续运营电压
十、结构和特性
  该类避雷器由非线性金属氧化物电阻片叠加组装，密封于绝缘瓷外套内，无任何放电间隙。在正常运营电压下，避雷器呈高阻绝缘状态；当受到过电压冲击时，避雷器呈低阻状态，迅速泄放冲击电流入地，使与其并联的电气设备上的电压限制在规定值，以保证电气设备的安全运营。该避雷器设有压力释放装置，当其在超负载动作或发生意外损坏时，内部压力剧增，使其压力释放装置动作，排除气体，避免瓷外套爆炸。本避雷器具有陡波响应特性好，冲击电流耐受能力大，残压低、动作可靠、耐污秽能力强、维护简便等特点。
十一、型号说明
11.1、型号含义
          HY□  W □□— □  /□
     ││ │ ││  │  └─标称电流下残压（kV）
     ││ │ ││  └───避雷器额定电压（kV）
     ││ │ │└─────设计序号，不表白产品的先进限度
     ││ │ └──────使用场合（S－配电型；Z－电站型；T－电气化铁道；
     ││ │              R－保护电容，X线路型）
     ││ └───────无间隙
     │└─────────标称放电电流（kA）
     └──────────复合绝缘金属氧化物避雷器
           Y  □  W □□— □  /□
     ││ │ ││  │  └─标称电流下残压（kV）
     ││ │ ││  └───避雷器额定电压（kV）
     ││ │ │└─────设计序号，不表白产品的先进限度
     ││ │ └──────使用场合（S－配电型；Z－电站型；T－电气化铁道；
     ││ │              R－保护电容）
     ││ └───────无间隙
     │└─────────标称放电电流（kA）
     └──────────金属氧化物避雷器
产品型号
系统额定电压kV(rms)
避雷器额定电压kV(rms)
连续运营电压kV(rms)
直流1mA参考电压
（不小于）kV
标称放电电流下残压
（不大于）kV
陡波冲击残压（不大于）
kV
2ms方波通流容量
A
电站型
HY5WZ-51/134
35
51
40.8
73
134
154
400
HY5WZ-52.7/134
35
52.7
40.8
73
134
157
400
HY5WZ-90/232
66
90
72.5
130
232
258
600
HY5WZ-96/232
66
96
75.2
133
232
268
600
HY10W5-94/234
66
94
75.0
133
234
263
600
HY10WZ-100/260
110
100
78
145
260
291
600
HY10WZ-108/281
110
108
84
157
281
315
600
变压器中性点
HY1.5W5-55/132
66
55
44
76
132
-
400
HY1W-60/144
110
60
48
86
144
-
600
HY1.5W-73/200
110
73
58
106
200
-
600
HY1.5W-72/186
110
72
58
106
186
-
600
HY1.5W-144/320
220
144
116
205
320
-
600
线路型
HY5WX-3.8/13.5
3
3.8
2
6.9
13.5
19.6
100
HY5WX-7.6/30
6
7.6
4
15.0
30
34.5
100
HY5WX-17/50
10
17
13.6
25.0
50
57.5
100
HY10WX－51/170
35
51
40.8
75
170
198
400
HY10WX－51/170
35
51
40.8
75
170
198
400
HY5WX－51/134
35
51
40.8
75
134
154
400
HY5WX－54/140
35
54
40.8
80
140
164
400

>产品型号
>避雷器额定电压
KV
>连续运营电压KV
>直流1mA参考电压（不小于）
KV
>陡波冲击残压（不大于）
KV
>雷电流下残压（不大于）
KV
>操作冲击残压（不大于）
KV
>2ms方波
通流容量
A
>Y5WT-42/120
> 42
> 34.0
> 65.0
> 138
> 120
> 98
> 400
>Y5W1-51/134
> 51
> 40.8
> 73.0
> 154
> 134
> 105
> 400
>Y5WR-51/134
> 51
> 40.8
> 73.0
> 154
> 134
> 105
> 400
>Y1W-60/144
> 60
> 48
> 85
> -
> 144
> 135
> 400
>Y1W-73/200
> 73
> 58
> 103
> -
> 200
> 174
> 400
>Y1W-146/320
> 146
> 116
> 206
> -
> 320
> 304
> 600
>Y5WT-84/240
> 84
> 68
> 130
> 276
> 240
> 196
> 400
>Y5WZ-84/221
> 84
> 67.2
> 121
> 276
> 221
> 188
> 400
>Y5WZ-100/260
> 100
> 78
> 145
> 291
> 260
> 221
> 600
>Y10WZ-100/260
> 100
> 78
> 145
> 291
> 260
> 221
> 600
>Y10WZ-108/281
> 108
> 84
> 157
> 315
> 281
> 239
> 600
>Y10WZ-200/520
> 200
> 156
> 290
> 592
> 520
>
> 600
