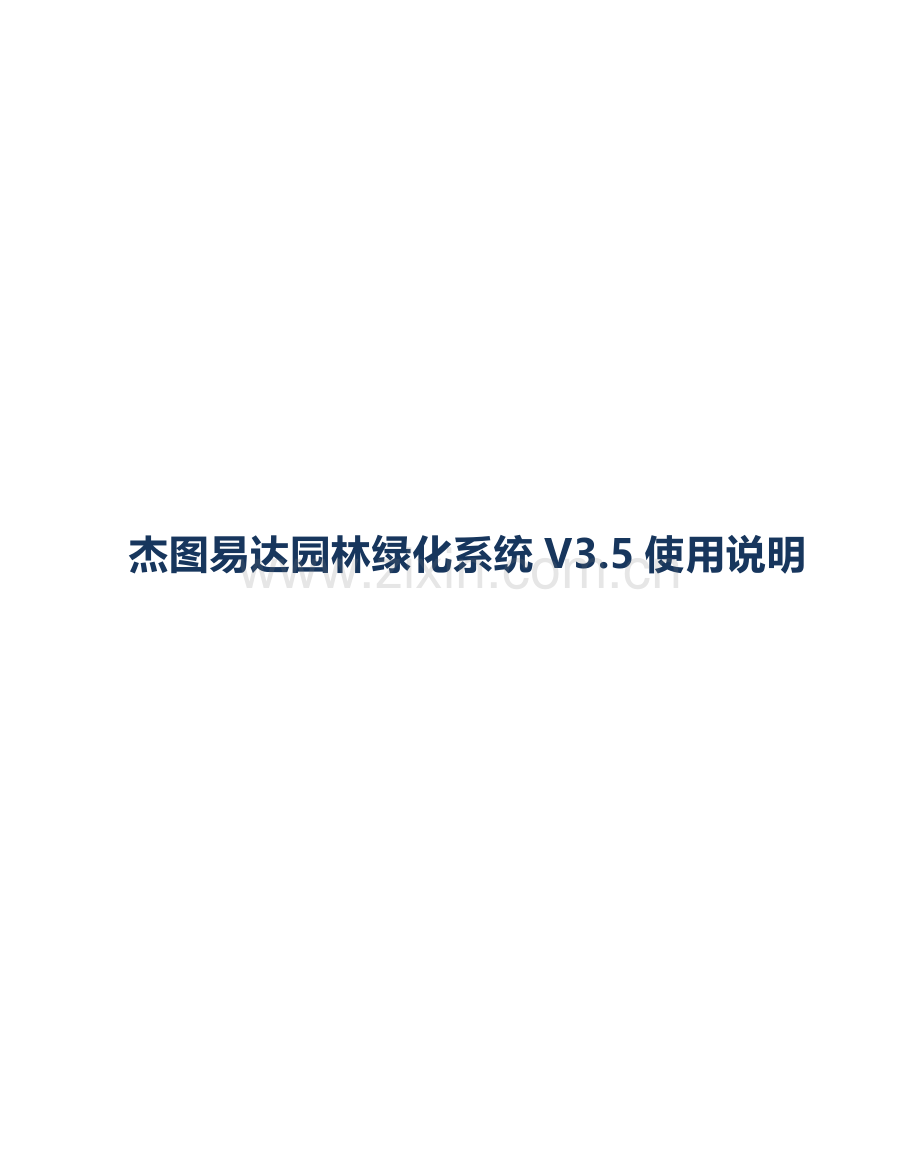

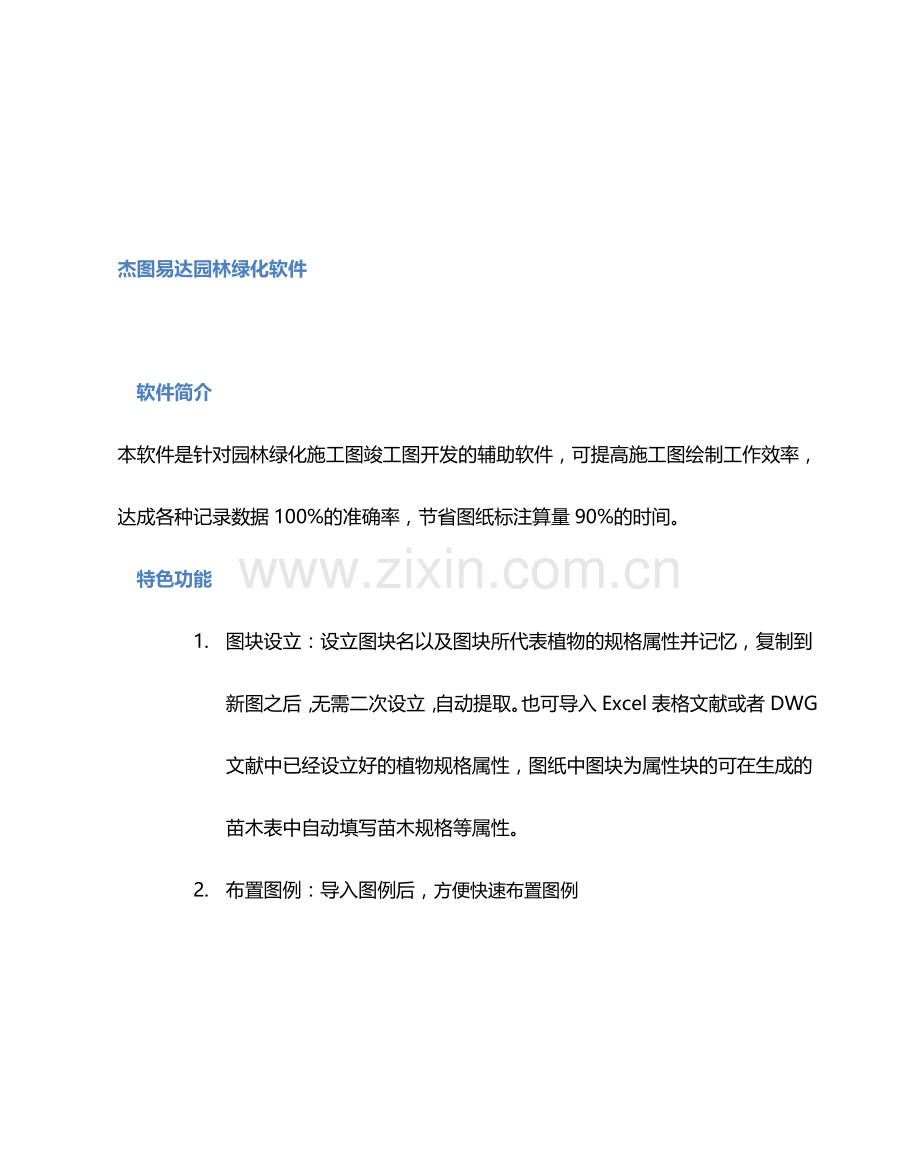

杰图易达园林绿化系统V3.5使用说明杰图易达园林绿化软件软件简介本软件是针对园林绿化施工图竣工图开发的辅助软件，可提高施工图绘制工作效率，达成各种记录数据100%的准确率，节省图纸标注算量90%的时间。特色功能1. 图块设立：设立图块名以及图块所代表植物的规格属性并记忆，复制到新图之后，无需二次设立，自动提取。也可导入Excel表格文献或者DWG 文献中已经设立好的植物规格属性，图纸中图块为属性块的可在生成的苗木表中自动填写苗木规格等属性。2. 布置图例：导入图例后，方便快速布置图例3. 乔灌折线标注：用户只用拉折线，自动生成乔木或者灌木名称和标注个数，且乔木自动标注到乔木标注图层，灌木自动标注到灌木标注图层，无需二次修改标注图层。4. 框选标注：框选范围自动标注，生成的标注不互相交叉。5. 乔灌重叠检查：检查图纸中是否存在重叠块，闪动提醒，根据需求一键删除重叠块6. 乔灌阵列： 选择一图块，可以根据选择的直线或者曲线进行等距离的阵列，且阵列后图块不旋转7. 乔灌标注检查：检查并自动更新修改图纸后存在问题的标注，如漏标、多标、无效标注等。8. 乔木和灌木分类数目登记表格：框选需要记录的乔灌图块区域，自动生成乔木和灌木分类数目登记表格，表格样式可自定义设立。框选时会提醒框选到的标注，若存在无法选中的标注可查看到，保证苗木表及结果准确无误。9. 灌木地被设立：设立灌木地被名称、属性以及是否填充图案，也可导入Excel表格文献或者DWG 文献中已经设立好的植物规格属性，设立完毕后可在生成苗木表时自动将设定好的属性填写到苗木表中。苗木表样式可自定义设立。10. 灌木和地被面积标注：自动提取灌木或地被的面积，只需要选择灌木和植被名称就会自动生成带名称和面积的标注，且灌木的标注会归类到灌木面积标注层，地被的面积标注会自动归类到地被面积标注层，无需二次修改标注图层。11. 提取灌木地被区域：自动闭合灌木地被区域并生成闭合线红色显示，方便查看软件已提取到的灌木地被线，提取率可达99%以上。12. 框选灌木地被标注：部分提取或框选图纸所有提取，适合内容较多的：图纸，提高绘图速率。13. 一键灌木地被标注：一键将图纸中所有灌木地被区域面积标注出来，右键选择植物名称，提高绘图速率。14. 灌木地被面积检查：检查图纸中所有灌木地被区域是否所有被标注，或者存在一个区域多个标注的情况以及是否存在无效标注或者标注面积不对的的标注并提醒对的面积，保证图纸记录结果更准确。15. 灌木和地被面积分类登记表格：框选需要记录的灌木和地被所在的标注区域，自动提取数据生成种植面积表。框选时会提醒框选到的标注，若存在无法选中的标注可查看到，保证苗木表及结果准确无误。16. 填充区域检查：假如用CAD的方法查看不到填充的面积，此功能可查看软件标注的面积是否与填充区域吻合。17. 填充面积标注：自动提取填充图案名称并标注出名称与面积（此功能可以自定义图案名称即可用植物名称替代填充图案名称）。18. 填充面积自动标注：自动标注全图填充图案名称及面积。19. 填充面积记录：框选填充图案区域自动将相同填充图案面积总和并生成面积表。20. 填充描边：无边界的填充图案自动描边，方便查看准确的面积21. 闭合区域面积表：框选需要记录的所有闭合区域，自动总和并生成面积表。22. 转出EXCEL表：将CAD表格或多行文字转出为EXCEL表格。23. 读入EXCEL表：将EXCEL表导入到CAD表格。24. 规则云线：输入株行距，在图纸上绘制规则云线，用于绘制阔叶树种。25. 云线锐化：选择规则云线，自动生成反转云线，用于绘制针叶树种。26. 生成规则树阵：选择规则云线自动生成规则树阵。27. 标注找平：自动找平功能，无论图形标注怎么旋转，调用此命令都会将标注文字自动调整到水平方向，也可以框选需要调平的标注，方便在每个视口中调平，方便打印出图。28. 方格网：输入网格数据，框选需要网格定位的图纸范围自动生成网格图，网格线型，颜色，网格文字样式均可自定义设立注意事项. 在使用软件之前一方面使用调用绘图设立命令设立绘图比例和字高设立. 假如所使用的乔灌木图块名称不规范，可调用块名管理器命令对不规范的块进行修改，尚有设立图块的其它信息. 调用灌木地被交叉面积标注命令假如图纸交叉区域量比较大时也许会有短暂的延时，在此情况下，最佳只保存需要标注的灌木地被线图层和灌木地被线的标注图层以提高效率安装规定硬件：PIII以上微机，128M内存操作系统：Windows98/2023/ME/XP/NT/Vista/Windows7/Windows8图形环境：AutoCAD 2023/2023/2023，AutoCAD 2023/2023，AutoCAD 2023/2023绘图工具条系统设立设立与软件相关的参数绘图设立(htsz)设立绘图比例及软件相关的字体高度图块设立(xgkm)选择图例所在的区域，批量修改选择图例的块名与其它属性信息布置图例方便快速布置图块乔灌折线标注(zxbz)任意拖拉折线，自动记录通过第一个乔灌图例的名称及数量乔灌弧线标注(hxbz)功能同折线标注、乔灌图例之间弧线连接，既可以标注同向弧度，也可以标注异向弧度框选标注框选图例所在的区域,同图例之间自动生成标注连线与数量增乔木标注点在原有标注的基础上增长新的标注块乔灌检查检查图面上所有的乔灌图块的漏标、无效标注及标注数量与实际数量不等的情况更新标注更新图面上所有的乔灌标注批量文字替换(wzth)框选标注区域，弹出批量修改文字对话框，即可实现批量文字名称替换批量修改文字高度(xgzg)选标注区域，输入新的字体高度，即可实现批量文字高度替换乔灌重叠检查检查图面上是否有重叠的乔灌图块，假如有则弹出对话框可以查看删除重叠的块改基点选择需要修改的图块，修改图块的插入点乔灌阵列(qgzl)选择一图块，可以根据选择的直线或者曲线进行等距离的阵列，且阵列后图块不旋转批量图块替换(tkth)选择源图块，选择任何一个需要替换的目的图块，自动将图面上所有与目的图块类似的图块替换成源图块生成乔灌图例(qgtl)框选乔灌所在的区域，自动提取生成乔灌的图例苗木数量登记表(slb)选择乔灌所在的区域，自动生成苗木数量登记表苗木数量excel表(excslb)选择乔灌所在的区域，自动生成苗木数量excel登记表更新苗木数量登记表(gxslb)选择乔灌更新所在的区域，自动更新苗木数量登记表查找图块查看图块在图纸中的位置灌木地被设立(tqwz)设立灌木地被文字及其相关的属性信息，这些信息在灌木地被标注和生成苗木表时有用闭合区域面积标注(qybz)自动提取闭合区域的面积，标注灌木或地被名称提取灌木地被区域(tqmj)自动提取由直线、弧形、多线段围成的闭合区域的面积，并生成红色的闭合线框选提取灌木地被线框选灌木地被线，自动圈描灌木地被闭合区域灌木地被面积标注(dbbz)自动提取闭合区域的面积(涉及多线交叉组成的闭合区域)，标注灌木或地被名称灌木地被面积自动标注自动标注灌木地被面积灌木地被面积检查框选区域，检查灌木地被区域的多标、漏标、无效标注及标注面积与实际面积不等的情况清除提取灌木地被线清除提取的灌木地被线灌木地被面积登记表(mjb)框择灌木地被区域，自动生成灌木地被面积登记表灌木地被面积Excel表(excmjb)框择灌木地被区域，自动生成苗木数量excel登记表更新灌木地被面积表(gxmjb)选择灌木地被更新所在的区域，自动更新苗木数量登记表查找标注查找图纸中灌木地被标注所在的位置填充区域检查假如用CAD的方法查看不到面积，此功能检查软件计算区域是否与填充区域吻合填充面积标注自动提取填充的名称和面积进行标注填充面积自动标注自动标注全图填充的面积填充面积记录框选填充的区域，自动将填充部分的面积归类生成一个面积表填充描边无边界的填充图案自动描边闭合区域面积表框选图纸中闭合线的区域，自动将所有闭合区域面积归类生成一个面积表修改苗木表点击需要修改的乔灌木数量表或者面积表，会弹出苗木表修改对话框转出EXCEL选择CAD表格，自动将表格中的内容转到EXCEL中读入EXCEL选择EXCEL文献，将EXCEL中的文献内容导入到表格中规则云线(gzyx)移动鼠标，可以自动生成规则的云线生成规则树阵(scsz)选择云线，自动生成规则树阵生成针叶林(zyl)将选择的云线边沿锐化，生成针叶林树阵标注标注规则树阵中乔灌名称及数量标注找平旋转后的标注一键找平方便出图修改图层改变实体图层，假如选择的块的话，将相同的块都转化为所选择的那个图层上方格网快速生成方格网帮助查看所有功能的具体使用说明授权信息点击生成安码使用流程系统设立点击系统设立命令，弹出以下界面说明： 软件类型：三种类型、试用版，单机版，网络版，非特殊情况，默认即可双击修改苗木表：勾选时双击苗木表时会弹出修改对话框，否则不会，只弹出修改文字对话框面积标注只辨认单要PL线：假如勾选，使用闭合区域面积标注时只会辨认单根PL线围成的闭合区域，否则只要起始点能转成的闭合区域都可以辨认点击命令，弹出以下界面默认快捷键命令可自定义设立新的快捷键，拟定后生效。点击弹出以下界面可查看软件功能介绍、正版授权信息、及软件更新记录。绘图设立在使用本软件其它功能之前，一方面设立本软件的绘图设立，设立绘图比例和标注的字体高度和生成表格的字体高度点击绘图设立命令，弹出以下界面说明： 绘图比例：设立绘图比例，与图纸打印有关绘图单位：设立图面上1单位代表的是实际的单位，比如设立的是mm,则1单位代表的是实际单位是1mm，设立的是m,则1单位代表的是实际单位是1m标注字高：设立打印的字体高度表格字高：设立打印的表格的字体高度文字样式：设立标注的文字样式标注格式：假如选择的是括号，则乔灌木数量和面积的的标注形式是带括号的，例如：如金银木（1）、紫叶李（12.1m）,假如选择的是空格，则乔灌木数量和面积的的标注形式是带空格的，如：如金银木 1、紫叶李 12.1m，假如选择无格式则标注形式是破折号的，如金银木-1、紫叶李-12.1m假如选择无格式则标注形式不带空格，如金银木1、紫叶李12.1m自动对齐标注：标注时当附近有对齐的文字会有红色提醒线提醒，方便对齐标注编组：勾选时，标注与文字是一体的方便复制，不勾选时可以双击修改文字标注遮挡：勾选时，标注文字遮挡背景，使文字显示更清楚标注类型：假如选的是默认，则乔灌木图块标注所有的块中心不带点，假如选择的是最后图块标点，则最后一个乔灌木图块带标注点，假如选择的是所有图块标点，则所有的乔灌木图块带标注点，假如选择的是所有图块带圆，则所有的乔灌木图块带圆，假如选择的是最后标点其他带圆，则最后一个乔灌木图块带标注点，其他图块带圆标注单位：可以设立带株，带丛，或者不带等自定义的单位，如：1株、1丛弧线类型：可选的是同向弧度和异向弧度，根据选择的不同，用乔灌弧线标注时会标注出来不同效果的弧线标注标注图层：勾选标注图层可自定义选择生成的标注文字在哪个图层上协议不同规格标注：假如勾选时，乔灌木标注时碰到同一树种的不同规格统一标注时，自动将它们合并，一起标注标注规格：勾选时，在标注线下方显示图块的苗木规格，如：H=200/P=150混合标注：勾选时，组团的乔灌木可以生成一个标注并标注出折线通过的所有图块名和图块数量，竖向显示标注交叉自动打断：勾选时，假如乔木标注碰到其它标注时会自动打断辨认特殊图块：勾选后标注图块时不自动生成图块名，可右键选取植物名称或者自定义输入，适合所有类型图块标注，特别是图块名称不规范且出现同图块代表不同植物的标注面积小数点位数：设立面积标注、生成灌木地被面积表、填充面积表时的小数点的保存位数，例如假如设立为1，则标注时 紫叶李（12.1m），假如为0，则标注时紫叶李（12m）地被标注单位：设立地被面积标注单位，选择则标注显示吉祥草19.4，选择无则标注显示吉祥草19.4，选择M2则标注显示吉祥草19.4M2，选择m2则标注显示吉祥草19.4m2锁定角度：勾选可自定义设立标注折线与标注文字的角度，使图面标注有统一的角度，整齐美观标注图层：勾选标注图层可自定义选择生成的标注文字在哪个图层上设立完毕点击拟定保存图纸后，此设立会自动保存到图纸中，下次打开图纸不用反复再次设立 图块设立点击图块设立命令交互操作命令行：请选择需要批量图块设立的区域:弹出以下对话框可以对块进行重新命名，修改命名不规范的块，或者将一个块名修改成其它块名，设立乔灌图块所代表的苗木规格，胸径、高度、冠幅、树形、类别以及图块备注特性，如选择元宝枫，胸径：D=12CM,高度：H=5M,冠幅：P=3.5M,备注：树形饱满，无偏冠，无病虫害。树形：乔木，类别：落叶。选择其中一个图块，点击树形选择乔木或者灌木，点击类别选择常绿或者落叶，点击批量设立当前选择，则完毕当前图块设立 点击列头设立命令弹出以下对话框可对图纸生成的苗木表样式进行设立，勾选则在苗木表列项中显示，不勾选则不显示，也可对苗木表中显示的各项文字样式和对齐样式进行设立分页设立：输入需要分页的页数，如3则生成的苗木表自动提成3页点击拟定完毕苗木表设立点击导入属性命令弹出打开界面选择需要导入的表格文献：如西安苗木表.xls将EXCEL表格中与块名管理器中相同植物名称的植物规格属性自动导入到块名管理器规格属性里面，无相同名称的不导入点击增长图例命令块名管理器增长可设立新增图例名称以及规格属性点击导入图例命令弹出打开界面选择需要导入的表格文献或者dwg文献：如西安苗木表.xls、西安苗木表.dwg打开，弹出以下界面将文献中所有图块或需要导入的图块勾选，拟定即可导入图块及属性所有图块设立完毕后拟定软件自动记忆所有设立数据。布置图例点击布置图例命令弹出以下对话框点击命令弹出以下界面：勾选需要布置在图纸中的图例，拟定，弹出以下界面此界面显示的是已经导入的图例名，点选输入图例直径（图例所代表植物的冠幅）可以自定义设立导入图例的大小，点选输入比例数值，默认1.0，表达布置在图面上的图例大小与导入的图例大小相同。选中需要布置的植物名称，如：交互操作命令行：请输入插入点:在图面上点取需要布置第一个图例的位置命令行：请输入插入点:在图面上点取需要布置第二个图例的位置命令行：请输入插入点:该类植物布置完毕点选下个植物名称继续上环节直到完毕布置，右键停止布置，布置图例界面自动关闭乔灌折线标注点击乔灌折线标注命令交互操作命令行：请输入第一点:在图面上点取需要折线标注乔木或者灌木第一个图例的位置命令行：输入下一点或绘图设立(S):拉伸折线通过需要标注相同图例，可以自动将相同的的图例数量提取出来，完毕后点击右键完毕标注，自动生成标注的名称和数量，或者点击关键字S，随时设立文字的标注格式，样式或者字体的大小等信息命令行：请输入下一点或名称标注(D)/不带连线(E)/绘图设立(S)/放弃(U)：可以继续拉折线或者完毕标注，会有如下效果假如选择关键字D，标注如下效果，只有名称假如选择关键字E，不标注连线假如选择关键字S，则可弹出绘图设立界面进行各项设立。乔灌弧线标注点击乔灌弧线标注命令交互操作命令行：请输入第一点:在图面上点取需要弧线标注乔木或者灌木第一个图例的位置命令行：输入下一点或绘图设立(S):拉伸折线通过需要标注相同图例，可以自动将相同的的图例数量提取出来，命令行：请输入下一点或名称标注(D)/不带连线(E)/绘图设立(S)/放弃(U)：可以继续拉折线或者完毕标注，会有如下效果假如是同向弧度，完毕后点击右键显示标注文字和数量，标注线上下移动鼠标拟定弧线朝向，右键完毕标注，自动生成标注的名称和数量假如是异向弧度，完毕后是如下效果框选标注点击框选标注命令交互操作命令行：请框选需要生成标注的块:框选需要生成标注的图块，点击右键，自动将该区域内相同图例标注，生成标注名称，标注线不交叉，该命令更合用于大面积同种植物的施工图，如道路绿化施工图，公园景观施工图增长乔灌标注点点击增长乔灌标注点命令交互操作命令行：请选择需要增长标注点位置:左键选择需要增长标注点的位置命令行：请输入下一点:左键选择增长的图块位置命令行：请选择需要增长标注点位置:左键选择需要增长标注点的位置命令行：请输入下一点:增长标注完毕，右键结束乔灌标注检查点击乔灌标注检查命令，弹出以下界面界面中显示多标、漏标、未标的标注，如太平花实际有2株，标注结果为1株，太平花实际有一株，图面上未标注，选择有误标注，自动找到有误标注位置并闪动提醒，标注数量错误的拟定后自动更正，未标注的需要找到位置手动标注更新标注点击更新标注替换命令自动更新图面上乔灌标注有误的标注，多标、漏标等标注文字替换点击批量文字替换命令交互操作命令行：请选择需要替换名称的标注文字:左键选择或者框选需要文字替换的标注文字，点击右键输入需要替换的文字的新名称，框选范围内所有同名的原名称将会被替换成新名称批量修改字体高度点击批量修改文字高度命令交互操作命令行：请选择需要批量修改字高的文字:左键选择或框选范围需要修改字高的文字，点击右键弹出以下对话框设立文字的绘图比例和标注字高，拟定后完毕修改，图面上修改的文字会自动修改比例和字高乔灌重叠检查点击乔灌重叠检查命令，弹出以下界面则说明图纸中未存在重叠块若点击乔灌重叠检查命令，弹出以下界面则说明图纸中存在重叠的图块，如蒙古栎有三个图块相重叠，相近两个图块中心点距离小于图块半径的1/3 则判断为重叠块。点击图块1则重叠块1闪动显示，点击图块2则重叠块2闪动显示，图块3则重叠块3闪动显示，选择需要保存的图块点击拟定，自动删除其他多余的图块。修改基点点击命令交互操作命令行：请选择需要修改基点图块：选择需要修改基点的图例会，图面会有提醒命令行：请输入新基点：点击图面上一点重新定义基点，或者确认直接自动计算，即图例中心点为图块新的基点位置乔灌阵列点击乔灌阵列命令交互操作命令行：请选择途径:先选择一个需要在上面阵列图例的PL线做为阵列途径命令行：请输入阵列的间距:输入阵列的间距，默认为4500命令行：请选择需要阵列的图例:选择完毕后产生如下的效果批量图块替换点击批量图块替换命令交互操作命令行：请选择源图块:点选需要替换的图块命令行：请选择需要替换的目的图块:框选需要替换的目的图块命令行：替换所有块或所选块(S):拟定后自动替换图面上所有相同的目的图块或者输入关键字S，则替换所选的图块生成乔灌图例点击生成乔灌图例命令交互操作命令行：请选择要生成图例的图块：框选需要生成竖向排列图例的乔灌图块的区域命令行：请输入插入点：在图面上点击插入点或者在命令行内输入插入点，完毕后如下效果，排序顺序按冠幅由大到小排序苗木数量登记表点击苗木数量登记表命令交互操作命令行：请选择需要记录的乔灌图块或标注(D)/包含图块的闭合线(T)/包含标注的闭合线(V)：框选需要记录乔木、灌木图块的区域，默认记录图块或者输入关键字D则记录框选范围内的标注文字，输入关键字T则记录闭合线范围内的图块，输入关键字V则记录闭合线范围内的标注文字命令栏显示如：默认记录图块，右键弹出左键确认命令行：请输入乔灌数目登记表的插入点或表格设立（S）：在图面上点取或者输入乔灌数量表的插入点，完毕后会生成乔灌数量表，表格的排列顺序按乔灌木冠幅大小和名字排列，如下输入关键字S或双击表格弹出界面如下：可对表格中每项进行顺序调整，内容修改快速报表：可快速输出苗木表为Excel格式的文献列头设立：可对苗木表格式进行设立删除：可删除不需要的项目导入属性：可导入其他图纸或文献中已经设定好的植物属性调整好表格拟定完毕乔灌数量登记表苗木数量excel表点击苗木数量excel表命令交互操作命令行：请选择需要记录的乔灌图块或标注(D)/包含图块的闭合线(T)/包含标注的闭合线(V)：框选需要记录乔木、灌木图块的区域或者输入关键字D框选乔木、灌木的标注区域，输入关键字T则记录闭合线范围内的图块，输入关键字V则记录闭合线范围内的标注文字自动生成苗木数量表的excel文献，点击文献另存为即可。更新苗木数量登记表点击更新苗木数量登记表命令交互操作命令行：请选择需要更新乔灌数量表图块区域或标注区域(D)/包含图块的闭合线区域(T)/包含标注的闭合线(V):框选需要更新乔灌木数量表图块所在的区域或者输入关键字选择标注区域命令行：请选择需要更新乔灌木数量表:选择需要更新的乔灌木数量表，则自动更新为新的乔灌木数量表查找图块点击查找图块命令交互操作命令行：请选择需要查找的乔灌图块或包含图块的闭合线(T)：框选需要更新乔灌木数量表图块所在的区域或者输入关键字T选择闭合线弹出以下界面点击图块名称可查看该图块在图纸中的所有位置，也可分别查看每个图块所在的位置，如选中总项千头椿可查看图纸中所有图块名为千头椿的图块所在的位置，选中子项中的千头椿，可查看到这个图块所在的位置灌木地被设立点击灌木地被设立命令弹出以下界面预先定义灌木地被标注的文字信息尚有出灌木地被面积表的属性信息可输入植物名称，勾选是否填充图案，填充图案名称，填充比例，填充角度，也可提取设定好的填充图案点击批量图面提取命令交互操作命令行：请选择需要提取标注名称：在图面上框选需要提取的文字，文字的类型可以是TEXT,MTEXT,天正的文字或天正标注文字，提取完毕后可以将这些提取后的文字做为灌木、地被标注时的默认文字点击导入命令选择需要导入的以前设立过灌木地被信息的项目文献，可以将其它项目的中灌木地被文字导入到当前项目中 点击列头设立命令弹出以下界面：设立灌木地被面积表样式，拟定完毕设立删除命令选中灌木地被文字管理器中不需要的项目，点击删除命令即可删除更新标注命令选择灌木地被管理器中需要标注的地被文字，点击更新标注命令，找到图面上需要更新的标注框选即可更新范围内所有标注文字为需要标注的地被文字闭合区域面积标注点击灌木地被面积标注命令交互操作命令行：请输入第一点:移动鼠标到灌木或者地被的闭合区域内，假如点在闭合区域内，则图面上地被线会出现高亮提醒并显示面积命令行：请输入第一点:在图面上拉线进行标注，这个提醒是连续的，在图面上点取合适的位置，点击拟定命令行：会出现如下的提醒这些默认的标注文字就是调用提取灌木地被标注文字从图面上提取的，可以选择需要的名称的序号，假如需要的地被名称不在显示的提醒中，可以手动输入新名称，输入后，则名称则会自动保存到历史记录中，下次标注则不需要重新输入名字，只需要选择名字的序号就行了，比如需要标注的名称为沙地柏，则输入5完毕后如下效果，标注会自动找平或者在输入标注文字的提醒中可以点击右键，弹出右键菜单，在右键菜单中选择需要标注的名称提取灌木地被区域点击提取灌木地被区域命令交互操作弹出以下对话框说明：调用这个命令也许会有短暂的延时，假如图纸需要标注的交叉区域数量比较大时，最佳只保存需要标注的灌木地被线图层和灌木地被线的标注图层以提高效率命令行：会出现如下的提醒提醒本图纸中有349个灌木地被区域被提取到，并自动生成灌木地被范围线，红色显示，本次标注没标注完可下次继续标注不需要再次提取，可提高标注速率框选提取灌木地被区域点击提取灌木地被区域命令命令行：请选择需要提取的灌木地被线此命令同提取灌木地被区域，图纸范围大或灌木地被区域极多时使用可分区域提取，提高标注速率灌木地被面积标注点击灌木地被面积标注命令交互操作与闭合区域面积标注的使用方法相同说明：调用这个命令之前需要调用提取灌木地被区域命令,它只能标注由提取灌木地被区域命令提取的面积区域框选灌木地被面积标注点击灌木地被面积标注命令交互操作命令行：请选择需要自动生成标注的区域说明：此命令统一生成面积标注，标注文字同闭合区域面积标注的使用方法灌木地被面积标注检查点击灌木地被面积标注命令弹出以下界面此功能检查图纸中是否存在多标，漏标，无效标注以及标注面积与实际面积不符的情况如本界面中显示的情况分别如下图显示：清除提取灌木地被线点击清除提取灌木地被线标注命令交互操作自动删除已经提取到的灌木地被闭合线灌木地被面积记录点击灌木地被面积登记表命令交互操作命令行：请选择需要记录灌木地被的标注：框需要记录的灌木地被区域，点击右键命令行：请输入灌木地被面积登记表的插入点或表格设立（S）：在图面上点取或者输入灌木地被类面积表的插入点，完毕后会生成灌木地被类面积登记表，如下：输入关键字S或双击表格弹出界面如下：可对表格中每项进行顺序调整，内容修改快速报表：可快速输出苗木表为Excel格式的文献列头设立：可对苗木表格式进行设立删除：可删除不需要的项目导入属性：可导入其他图纸或文献中已经设定好的植物属性调整好表格拟定完毕灌木地被面积登记表灌木地被面积Excel表点击灌木地被面积Excel表命令交互操作命令行：请选择需要记录灌木地被的标注：框选需要记录灌木地被面积的区域，自动生成苗木数量表的excel文献，点击文献另存为即可。更新灌木地被面积登记表点击更新灌木地被面积表命令交互操作命令行：请选择需要更新灌木地被面积表所要更新的灌木地被的区域:框选需要更新灌木地被的区域所在的区域，自动更新之前已完毕的苗木数量表查找灌木地被标注点击查找灌木地被标注命令交互操作命令行：请选择需要查找的灌木地被标注:框选需要查找的灌木地被标注区域，弹出以下界面可查看图纸中所有灌木地被标注所在的位置，也可查看每个灌木地被标注所在的位置，如选中总项紫叶小檗可查看图纸中所有标注名为紫叶小檗的标注所在的位置，选中子项紫叶小檗17.8，可查看到这个标注所在的位置填充区域检查点击填充区域检查命令弹出以下界面：可查看图纸中是否存在使用CAD方法（List）查看不到面积的填充,并使用软件的方法计算出面积，如上界面显示有一个填充面积无法使用CAD方法（List）查看到面积，软件方法计算出的面积为408.9填充面积标注点击填充面积标注命令交互操作命令行：请输入填充内的一点或绘图设立(S):：在图面上点取需要标注的位置命令行：输入下一点或绘图设立(S):自动生成填充的名称和面积，或者点击关键字S，随时设立文字的标注格式，样式或者字体的大小等信息填充面积自动标注点击填充面积自动标注命令自动生成带填充图案名称及面积的标注（注：使用此工具前需在灌木地被文字管理器中设立填充图案名称）填充面积记录点击填充面积记录命令交互操作命令行：请选择要记录的填充图案：框选需要记录的填充图案，点击右键命令行：请输入灌木地被面积登记表的插入点或表格设立(S):在图面上点取或者输入灌木地被类面积表的插入点，完毕后会生成灌木地被类面积登记表，如下：（注：使用此工具前需在灌木地被文字管理器中设立填充图案名称）填充描边点击填充描边命令自动为图纸中所有填充图案描边闭合区域登记表点击闭合区域登记表命令交互操作命令行：请选择需要记录的闭合线：框选图纸中需要记录的闭合区域命令行：请输入闭合区域登记表的插入点或表格设立(S)：在图面上点取或者输入闭合区域表的插入点，完毕后会生成闭合区域面积登记表，如下：注：此功能可用于记录绿化总面积修改苗木表点击修改苗木表命令交互操作命令行：请选择需要修改的苗木表(数量表或面积表):选择苗木表后会出现以下界面可对表格中每项进行顺序调整，内容修改快速报表：可快速输出苗木表为Excel格式的文献列头设立：可对苗木表格式进行设立删除：可删除不需要的项目导入属性：可导入其他图纸或文献中已经设定好的植物属性调整好表格拟定完毕灌木地被面积登记表转出Excel点击转出Excel表格命令交互操作命令行：选择需要导出的表格或文字： 框选需要转出的CAD 表格或文字 ，点击左键，转换成excel文献，点击文献另存为即可读入Excel点击读入Excel命令弹出以下界面：选择需要读入的表格文献 ，打开交互操作命令行：请输入表格的插入点:选择插入点，导入表格如下：规则云线点击规则云线命令交互操作命令行：请输入株距：输入想要使用的株行距,默认数据是4000，可输入其他数据，完毕后确认命令行：请输入第一点：绘制想要的图案，如下：生成规则树阵点击生成规则树阵命令交互操作命令行：请选择需要生成树阵规则云线:框选需要生成规则树阵的云线（本命令可以多选同时生成），右键确认，如下生成针叶林点击生成针叶林命令交互操作命令行：请选择规则云线：左键选择需要生成针叶林的云线（本命令可以多选同时生成），右键确认，如下标注树阵点击标注树阵命令标注方法同折线标注，可直接生成规则树阵中植物的名称及数量，快速生成标注，如下标注找平点击标注找平命令，交互操作命令行：请选择要需要找平的标注：框选需要找平的标注，如下图：命令行：选择找平依据第二点Y值(0)/第二点旋转(1)/第三点旋转(2)/第二点旋转后再对齐(3)/第三点旋转后再对齐(4)：输入找平依据第二点Y值(0)：0找平效果如下：输入找平依据第二点旋转(1)：1找平效果如下：输入找平依据第三点旋转(2)：2找平效果如下：输入找平依据第二点旋转后再对齐(3)：3找平效果如下：输入找平依据第三点旋转后再对齐(4)：4找平效果如下：找平效果各有不同，根据需要选择找平效果注：该工具可在视口中框选视口显示范围内需要找平的标注，部分找平方格网点击方格网命令交互操作命令行：请输入方格间距:：输入方格间距，默认1000命令行：请输入网格间距:：输入网格间距，默认5000命令行：请输入第一个角点:输入网格起点命令行：请输入另一个角点：输入网格终点命令行：请输入0,0点:：点选距离需要设定的0,0点位置最近的网格点，选中网格将0，0点位置移动到预先设定的位置，表格完毕，如下图：修改图层点击修改图层命令交互操作命令行：请选择要调整的实体：左键选取需要修改图层的图块命令行：请选择所属图形的实体：左键选取需要修改到的图层上的实体，将相同的块都转化为所选择的那个图层帮助点击帮助命令查看所有功能的具体使用说明
