燃油系统土建工程监理细则.doc

资源描述

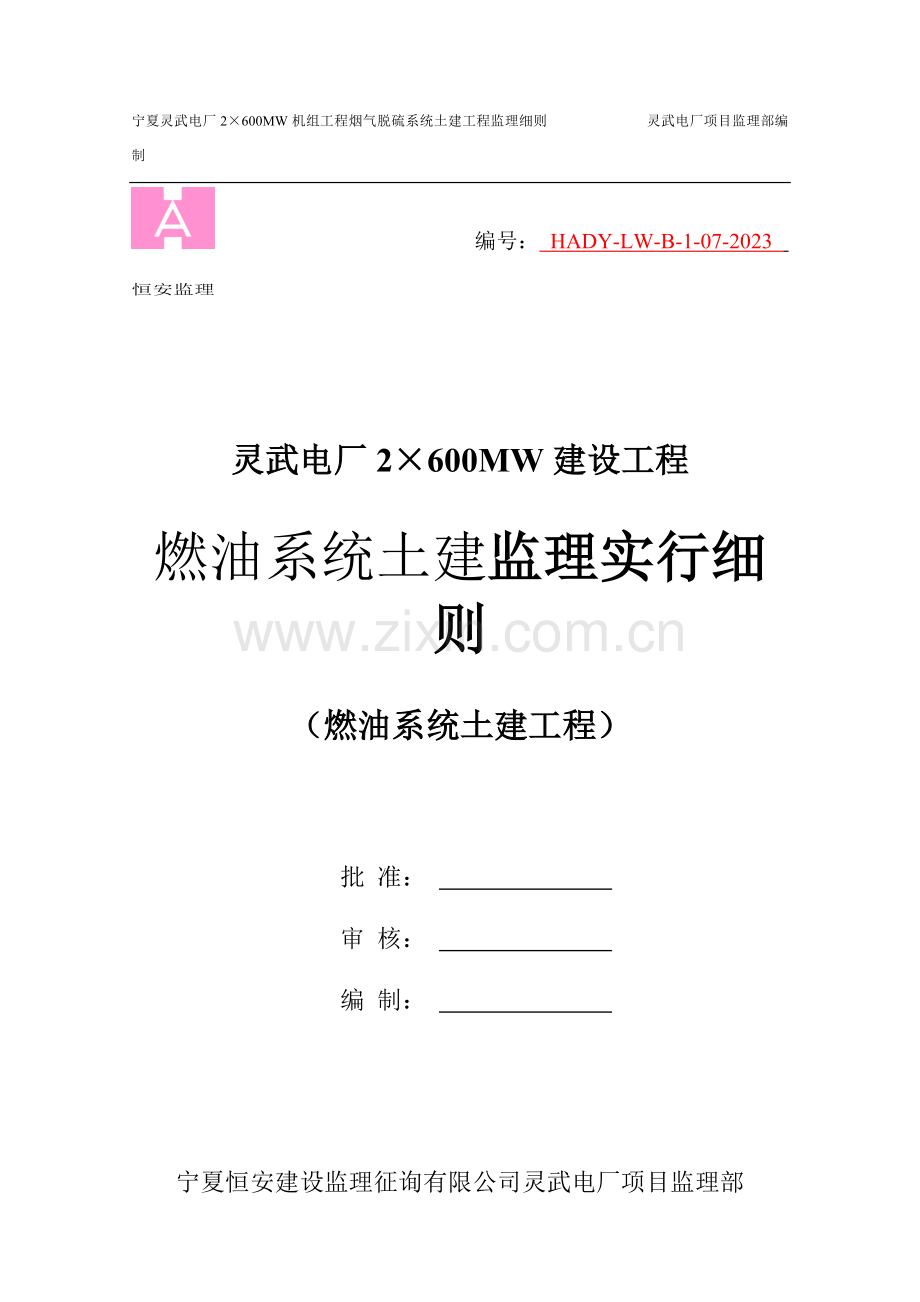

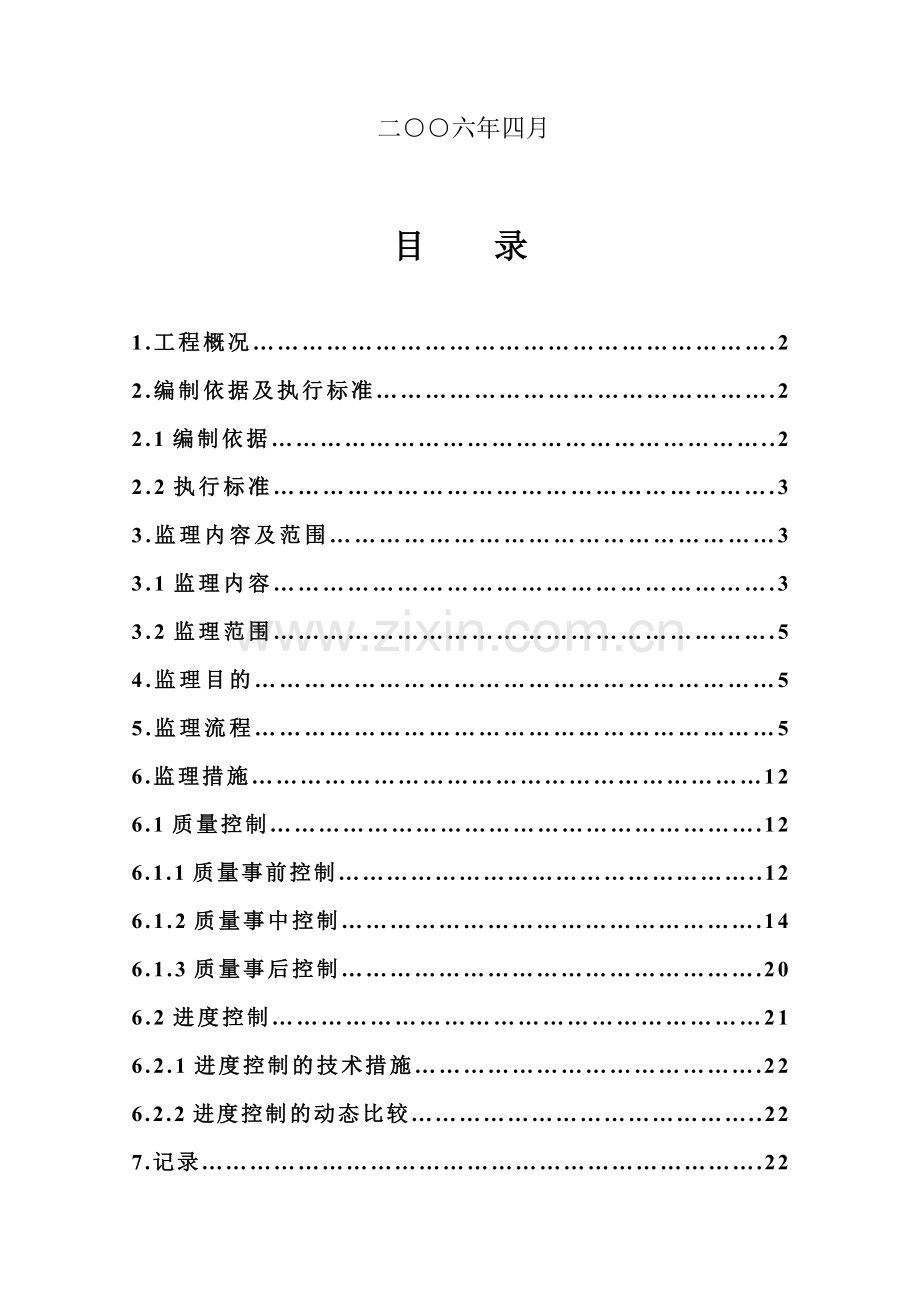

宁夏灵武电厂2×600MW机组工程烟气脱硫系统土建工程监理细则　　　　　　　灵武电厂项目监理部编制编号： HADY-LW-B-1-07-2023 恒安监理灵武电厂2×600MW建设工程燃油系统土建监理实行细则（燃油系统土建工程）批准：审核：编制：宁夏恒安建设监理征询有限公司灵武电厂项目监理部二○○六年四月目录 1.工程概况……………………………………………………….2 2.编制依据及执行标准………………………………………….2 2.1编制依据……………………………………………………..2 2.2执行标准…………………………………………………….3 3.监理内容及范围………………………………………………3 3.1监理内容…………………………………………………….3 3.2监理范围…………………………………………………….5 4.监理目的………………………………………………………5 5.监理流程………………………………………………………5 6.监理措施………………………………………………………12 6.1质量控制…………………………………………………….12 6.1.1质量事前控制……………………………………………..12 6.1.2质量事中控制…………………………………………….14 6.1.3质量事后控制…………………………………………….20 6.2进度控制……………………………………………………21 6.2.1进度控制的技术措施…………………………………….22 6.2.2进度控制的动态比较……………………………………..22 7.记录…………………………………………………………….22 燃油系统土建工程监理实行细则 1．工程概述燃油系统土建工程位于灵武电厂厂区东南侧，涉及油库基础及室外设施、卸油地下设施、泡沫消防室、燃油泵房，设计使用年限50年，建筑抗震设防烈度8度，泡沫消防室±0.000米标高相称于绝对高程1116.1米，其余建筑物±0.000米标高相称于绝对高程1116.3米。油库基础结构由C30混凝土环墙、环梁组成，上铺沥青砂，室外设施涉及C30混凝土支墩、沟道、设备基础以及浆砌石块砌筑的高1.6m，长154m的防火堤。燃油泵房为高6.0m的单层框架结构，建筑面积202.5㎡，其中基础、梁、板、柱均为C30混凝土，砌体采用MU10烧结普通砖，M5水泥砂浆砌筑。泡沫消防室为高5.5m，建筑面积40.5㎡的的砖混结构，基础为条形基础，屋面梁、屋面板为现浇混凝土。 2. 编制依据和执行标准 2.1编制依据 2.1.1国家现行的法律、法规、条例和建设监理的有关规定； 2.1.2工程监理规划； 2.1.3工程施工协议； 2.1.4国家和行业制定的施工及验收技术规程，规范和质量评估标准； 2.1.5西北电力设计院设计的经会审的施工图纸，图纸会审纪要及设计变更告知； 2.1.6宁夏恒安建设监理征询有限公司ISO9001质量体系相关文献； 2.1.7燃油系统土建施工组织设计及作业指导书。 2.2执行标准:（重要） 2.2.1《工程测量规范》（GB50026-93） 2.2.2《建筑地基与基础工程施工验收规范》（GB50202-2023） 2.2.3《混凝土结构工程施工及质量验收规范》（GB50204-2023） 2.2.4《地下防水工程质量验收规范》（GB50208-2023） 2.2.5《建筑防腐蚀工程施工及验收规范》（GB50212-2023） 2.2.6《钢筋焊接与验收规范》（JGJ18-2023） 2.2.7《电力建设施工及验收技术规范（建筑工程篇）》（SDL69-87） 2.2.8《电力建设施工及验收技术规范（水工结构工程篇）》（SDJ280-90） 2.2.9《火电施工质量验收及评估规程（土建工程）》（J420-2023） 2.2.11《电力建设施工及验收技术规范（火力发电厂焊接篇）》（DL5007-92） 2.2.12其他在设计文献中提到的需执行的规范和标准 3. 监理内容及范围 3.1监理内容 3.1.1熟悉设计文献，对图纸中存在的问题提出意见和建议，参与设计技术交底。 3.1.2审查施工单位报送的施工组织设计（方案），提出意见，报建设单位。 3.1.3审查承包单位现场项目管理机构的质量管理体系、技术管理体系和质量保证体系，保证工程项目的施工质量。 3.1.4审查承包单位报送的分包单位资格和资质资料。 3.1.5检查承包单位报送的测量放线控制成果及保护措施。 3.1.6审查承包单位的工程开工报告及相关资料，签发意见，报总监批准。 3.1.7审核承包单位报送的工程材料、构配件、设备报审表，并对进场的实物抽检。 3.1.8对隐蔽工程、重点部位进行旁站。 3.1.9对承包单位报送的分项、分部、单位工程质量验评资料进行审核和现场检查。 3.1.10对施工中出现的质量缺陷、隐患，及时下达整改告知单，并检查整改结果。 3.1.11监督质量事故解决方案的实行，对解决过程和结果进行跟踪检查和验收，并向建设单位提交质量事故报告。 3.1.12对质量验收合格的工程，在已竣工程进度报表审核单上签署意见。 3.1.13查承包单位编制的施工进度计划，并对进度计划的实行情况检查、分析。对滞后情况，责令采用纠偏措施，并监督实行。 3.1.14承包单位报送的竣工资料进行审查，并对工程质量进行竣工预验收。参与建设单位组织的竣工验收，并提交相关监理资料。 3.2监理范围燃油系统土建工程质量、进度、投资及安全的全过程监理。 4. 监理目的坚持“安全生产，质量第一”的方针，使燃油系统土建工程达优。 4.1质量目的 4.1.1各检查批一次验收合格率达100%，分项、分部工程合格率100%。 4.1.2建筑物结构安全、可靠，满足各项使用功能。重要原材料、半成品及成品的复试项目齐全，检查批符合规定，钢筋、水泥跟踪管理有可追溯性；本单位工程的资料核查结果，资料齐全、内容完整、数据准确、签字齐全、可查性强；主体结构及设备基础的沉降符合设计规定；混凝土结构内实外光，线条顺直，施工缝位置留设合理，解决认真，接缝平整，工程观感质量好。 4.2进度目的 4.2.1严格按照二级网络图控制燃油系统土建进度计划。 5.监理流程 5.1段质量控制工作流程批准开工申请 (监理单位) 分项分部工程工序施工 (承包单位) 进行解决 (承包单位) 工序完毕后自检 (承包单位) 承包单位整改自检合格否是监理检查工序质量否合格？是监理签署质量报验表本分项分部工程完毕自检 (承包单位) ⑤ 整改 (承包单位) 监理审查分项分部工程质量现场检查质量文献检查审查合格？否分项分部工程等级评估 (监理单位、质量监督机构) 是监理组织中间验收签署质量报审表 (监理单位) 本单位工程的各分项分部工程所有完毕单位工程所有完毕竣工验收资料准备 (承包单位) 竣工预验 (承包单位) 补充再准备进行解决申请竣工预验收 (承包单位) 审核预验收申请 (监理单位) 否否现场初检是否合格资料是否符合规定是是单位工程预验收 (业主、监理、设计、施工) 承包单位整改工程竣工验收 (业主、监理、设计、施工) 单位工程质量等级评估 (质量监督机构) 工程试运营 (业主、监理、设计、施工) 工程移交 5、2地基与基础工程质量控制工作流程合格口头告知发备忘录发监理告知口头告知发备忘录发监理告知承包单位解决基础工程施工监理工程师签认承包单位返工承包单位解决承包单位返工承包单位返工监理工程师签认检查结果监理工程师核验承包单位填报基础工程质量验收签证监理工程师过程检查检查结果监理工程师核验抽验承包单位填报地基解决质量验收签证监理工程师过程抽检地基解决施工复查结果监理工程师复查轴线及标高不合格不合格不合格施工单位有问题不合格不合格不合格复查轴线及标高监理工程师复查结果地基解决施工过程抽检监理工程师填报地基解决质量验收签证承包单位监理工程师核验抽验检查结果监理工程师过程检查填报基础工程质量验收签证承包单位监理工程师核验检查结果监理工程师、业主签认承包单位返工承包单位返工承包单位解决承包单位返工监理工程师签认基础工程施工承包单位解决口头告知发备忘录发监理告知口头告知发备忘录发监理告知 5.3主体工程质量按照以下流程进行:合格合格监理巡视检查并控制关键点监理工程师、业主代表现场检查不合格承包单位自检监理工程师、业主签发质量认可书填报主体工程报验单承包单位主体工程施工不合格修整合格批准不合格清退换材料核验进场材料监理工程师进场材料、成品、半成品自检和申报承包单位施工方案监理工程师申报施工方案承包单位修改 5.4屋面工程质量控制流程合格合格不合格返修不合格返修应附：材料质量合格证、防伪标志复试报告等合格批准不合格清退另进不批准，修改后重报监理工程师、业主签发质量认可书填报工程报验单承包单位分工序自检承包单位其它面层施工防水层施工保退层施工找平层施工进行下一道工序施工核验监理工程师监理工程师、业主代表现场检查原材料报验承包单位审批施工方案监理工程师申报施工方案承包单位 5.5装饰装修工程质量控制流程修整合格监理工程师、业主签发质量认可书监理工程师、业主代表现场检查填报验单承包单位按工序自检承包单位下一道工序施工不合格不合格合格按装饰工程的内容及工艺规定施工合格批准不合格清退另进不批准，修改后重报审批施工方案监理工程师、业主代表申报施工方案承包单位装饰工程质量控制流程进场原材料检查监理工程师、承包单位、业主代表 6. 监理措施对工程项目四控两管工作采用动态控制的管理办法，严格督促贯彻施工单位的质量保证体系，实行项目监理部的质量控制体系。即把四控工作提成事前预控、事中跟踪检查和事后严格把关，以实现监理目的。 6.1质量控制质量控制是整个监理工作的核心，与投资控制、进度控制互相制约。监理人员必须以协议、设计图纸、技术规范和工程检查标准等技术文献为依据，秉公办事，坚持质量标准，严格检查、实事求是、热情服务的工作态度。通过“事前预控、事中检查和事后严格把关”的全方位跟踪，实现工程质量的预期目的。 6.1.1 事前控制 6.1.1.1掌握和熟悉控制的技术依据：设计图纸及会审纪要，施工验收规范和质量评估标准，地质勘探报告等。 6.1.1.2参与施工图纸交底和图纸会审，坚持未经会审的图纸不得使用的原则。 6.1.1.3审查施工单位开工前应报审的资料，如下：序号报验资料名称报验时间表式附件说明 1 施工组织设计及重要的施工方案开工报审前监理典表A2 2 质量管理体系文献及质量保证措施开工报审前涉及项目技术负责人、质量检查员资质 3 计量器具和实验用仪器仪报审开工报审前监理典表A19 器具合格证及年度校验报告 4 特殊工种及实验测量人员的资质证件开工报审前监理典表A16 证件复印件 5 施工单位实验室及见证实验室资质及相关文献开工报审前监理典表A14 实验室资质、实验人员资质、设备校验证书、实验室管理制度 6 原材料、构备件供货商资质材料招标采购前监理典表A 供货商资质证明文献 7 原材料、成品与半成品、加工件报审投入使用，形成工程实体前监理典表A9 附进场材料清单、产品质量证明书及进场检查报告 8 施工质量检查项目划分开工报审前监理典表A23 DL/T5210.1－2023 9 公司资质、安全资质开工报审前监理典表A3 营业执照、法人资格、近三年安全施工记录，特种设备安拆资质。 10 大型机具设备报审开工报审前监理典表A18 11 安全施工管理制度开工报审前备案 12 进场人员安全培训，考试成绩名单开工报审前备案 13 开工报审监理典表A1 6.1.1.3根据本工程具体情况制定见证取样计划。（见附表一） 6.1.1.4质量验评范围及质量控制点（W点,H点）的设立（见附表2）。 6.1.2事中控制在施工过程中，现场监理人员必须巡视或旁站监理，及时检查施工单位是否按照交底、施工图纸、技术规范和质量标准的规定进行施工，以避免导致工程质量事故。监理人员在施工过程中应重点进行以下几方面的质量检查。 6.1.2.1施工作业质量的巡视或旁站检查：加强对操作质量的巡视检查，及时发现问题，对违章操作、不符合质量规定的应及时纠正，对一些重要工序，如混凝土浇筑、桩基施工等，应日夜旁站监督，以防患于未然。 6.1.2.2工序质量交接检查：监理人员应在操作班组完毕工序，并在自检的基础上，进行工序质量的交接检查，经检查签证认可后，方能进行下一道工序的施工。 6.1.2.3隐蔽工程验收：监理人员应认真、细致地进行隐蔽工程验收，防止质量隐患。隐蔽工程经验收合格后，办理签证手续，并列入工程档案。 6.1.2.4工程施工的预检：监理人员必须对定位轴线、水准点、桩位以及构件或结构的形状、尺寸、轴线、标高、垂直度、预留孔洞、预埋铁件、砂浆(混凝土)配合比和其他质保资料等，进行认真、细致地预检和核查。未经预检或预检不合格的不得进行下一工序的施工。 6.1.2.5工程质量事故的解决：对的合理的解决工程质量事故，认真总结监理工作，找出工作的薄弱环节，加强此后监理工作的力度。 6.1.2.6成品保护质量检查：监理人员应加强对成品保护的巡视检查，特别在装修阶段，规定施工单位合理安排施工顺序，防止下道工序的施工损坏或污染前道工序的质量，对易损伤（坏）的成品，应采用“护、包、盖、封”的保护措施，如铝合金门窗、地漏、落水口以及做好的饰面等。 6.1.2.7各分项、分部工程的控制规定：序号工程分项项目应达成的质量标准及控制要点监理控制手段施工单位应报审资料 1 定位放线应符合DL/T5210.1—2023表5.2.1的规定： 1、根据厂区内控制桩采用全站议放出1＃脱硫设施轴线。 2、高程控制桩精度符合三等水准精度规定 3、全站仪精度≤2“。 1、现场观检查和检查测设记录 2、经纬仪和钢尺检查 3、水准仪检查 4、检查测量记录检查数量：全数检查。填表《A17》报验，并附单位工程定位放线检查批质量验收记录及工程施工测量记录 2 土方工程应符合DL/T5210.1—2023表5.3.1、5.3.2、5..4.2及设计规定。一、土方开挖 1、基底的土性应符合设计的规定 2、边坡应符合经审查过的作业指导书规定。 3、基坑标高偏差：0～－50㎜；基坑长度、宽度（由设计中心向两边量）偏差：＋200～－50㎜；基坑表面平整度≤20㎜。二、换填 1、地基解决采用混凝土灌注桩，承台以上2.0米范围内采用砂夹古换填，宽出承台1.5米。 ①砂夹石级配及含泥量≤5%； ②分层厚度300㎜，偏差≤±50㎜；含水量偏差≤±2%；压实系数不小于0.94。一、采用水准仪、经纬仪、钢尺、靠尺检查。检查数量： ①基地土性：全数检查 ②边坡：每20m取一点，每边不应少于1点。 ③基坑及平整度：每20㎡抽查1处。二、检查实验报告，观测检查，现场见证以及用水准仪检查。检查数量： ① 压实系数：每 100㎡抽查一处。 ② 分层厚度、标高、平整度：每100㎡抽查一处。填表《A4》附验评记录及压实实验报告、材料级配实验报告 3 钢筋工程钢筋加工应符合设计及DL/T5210.1—2023表5.10.5、03G101 一、原材料 1、进场原材料表观质量及力学性能应符合设计规定，不得损伤,并应按分批堆放整齐,避免锈蚀或油污。纵向受力钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25，且钢筋的屈服强度实测值与强度标准值不应大1.3。二、钢筋加工 1、钢筋表面应平直、无损伤，表面不得有裂纹、油污、颗粒状及片状老锈。 2、钢筋弯折：受力Ⅰ级钢筋弯折平直长度≥3d；受力Ⅱ级钢筋弯折平直长度≥4d；箍筋弯折角为135度，平直长度≥10d。 3、受力钢筋全长偏差：±15㎜；箍筋内净尺寸偏差：±5㎜。一、检查产品合格证、出厂检查报告和进场复检报告；检查数量：按进场批次的检查的30%见证取样。二、观测及钢尺检查检查数量：表观质量全数检查；钢筋加工按每工作班同一类型钢筋、同一加工设备抽检不少于3件填表《A4》附钢筋加工、安装检查批验评资料及隐蔽验收记录，钢筋接头实验报告报验钢筋安装应符合设计及DL/T5210.1—2023表5.10.6、03G101规定同一构件中相邻纵向受力钢筋的绑扎搭接接头宜互相错开。绑扎搭接接头中钢筋的横向净距不应小于钢筋直径，且不应小于25 mm。搭接长度应符合标准的规定；连接区段的长度为1.3l长度内，接头面积百分率：1、对梁类、板类及墙类构件，不宜大于25%；2、对柱类构件，不宜大于50%；3、当工程中确有必要增大接头面积百分率时，对梁类构件，不应大于50%；对其他构件，可根据实际情况放宽。一、检查接头力学性能实验报告及现场观测、钢尺检查。检查数量：钢筋接头按数量的30%见证取样；接头的位置及外观质量全数检查。二、钢尺检查，尺量连续三档，取最大值。检查数量：同一检查批应抽检构件数量的10%，且不少于3件。 4 模板工程应符合设计及DL/T5210.1—2023表7.3.1、5.10.1、5.10.4、6.11.1的规定。 1、安装现浇结构的上层模板及其支架时，下层楼板应具有承受上层荷载能力，或加设支架；上、下层支架的立柱应对准，并铺设垫板。 2、在涂刷模板隔离剂时，不得沾污钢筋和混凝土接搓处。 3、对模板拼缝、节点位置模板支搭情况及加固情况，应认真检查、防止漏浆及缩颈现象 4、模板安装、梁板起拱（1%0~3%0L）、模板表面平整度、结构主轴线位移（≤5㎜）、垂直偏差（≤8㎜）、预留孔中心位置（≤3㎜）、各层标高、墙板厚度偏差等均应符合DL/T5210.1—2023表7.2.1规定，其中轨道基础梁中心线偏差：≤3㎜；梁顶标高偏差：±5㎜。5、预埋件制作及安装应符合DL/T5210.1—2023附录B规定。 6、合模前钢筋隐蔽验收已合格，模内已清扫干净，应剔除部位已剔凿合格；合模后核验模板位置、尺寸及钢筋位置，垫块位置与数量，符合规定才干浇注混凝土。 7、预埋螺栓安装应符合DL/T5210.1—2023附录B规定观测、钢尺、垂线、经纬仪、水准仪检查检查数量： (1)模板及之架、立柱、隔离剂：全数检查。 (2)施工缝的留设、变形缝处止水带设立和煤斗壁坡度：每一变形缝段抽检10%，墙板每15㎡—20㎡检查1处。 (4)模板安装：全数检查，安装偏差同一检查批抽检构件数量的10%或每15㎡—20㎡检查1处。 (5)模板拆除检查混凝土同条件试块实验报告。填表《A4》附模板安装、拆除检查批验评资料及隐蔽验收记录报验及混凝土同条件试块实验报告报验 5 混凝土工程应符合设计及DL/T5210.1－2023表5.10.7、表5.10.8、表7.3.7、表6.11.8规定 1、混凝土原材料及配合比应符合DL/T5210.1－2023表5.10.7及相关规范设计规定。 2、混凝土施工必须符合设计及DL/T5210.1－2023表5.10.8规定。 3、混凝土外观及尺寸偏差应符合设计及表7.3.7规定。 4、混凝土浇筑中，要加强旁站监理，严格控制浇注质量，检查混凝土塌落度，严禁在已搅拌好的混凝土中注水，不合格混凝土要退回搅拌站。 5、检查震捣情况，不能漏震、过震、注视模板、钢筋的位置和牢固度，有跑模和钢筋位移情况时应及时解决，特别注意砼浇注中施工缝、沉降缝、后浇带处砼的浇注解决。 5、混凝土灌注完后做好成型压光和复盖浇水养护、防止混凝土出现裂缝。一、检查产品合格证、出厂检查报告、进场复检报告、配合比设计资料、水质实验报告、施工配合比告知单。检查数量：水泥、骨料、外加剂按进场数量、批次的30%见证取样；拌和用水：同一水源不得少于一次。砂石含水率每工作班次抽检1次。二、观测、检查施工记录及混凝土抗压、抗渗实验报告。检查数量：混凝土取样按规范留置。原材料称量：每工作台班应抽检1次。施工缝的留设及解决：全数检查。填表《A4》附混凝土配合比、施工、外观验评资料及隐蔽记录报验 6 防腐工程应符合设计及DL/T5210.1－2023表5.23.6规定 (1)防腐涂料符合设计规定。 (2)涂层厚度符合设计规定。 (3)混凝土基层符合设计规定。 (4)涂层无漏涂，外观应光滑平整，颜色均匀一致，物流挂、气泡、开裂、剥落等缺陷。， (1)检查出厂合格证，见证取样。 (2)测厚仪、检查施工记录。 (3)观测和实验报告 (4)5-10倍的放大镜检查。检查数量：面积的25%抽检。填表《A4》附防腐验评表及隐蔽记录 7 砌体工程应符合设计规定及DL/T5210.1－2023表5.9.1规定。 (1)砖的强度等级、规格，砂浆品种、强度等级符合建筑设计规定。 (2)斜槎留置，直槎拉结筋及接槎解决、防潮层符合规范规定。 (3)灰缝横平竖直密实饱满，饱满度80%以上；垂直度不大于10㎜。砌体的水平灰缝的厚度，竖向缝的宽度，灰缝一般为10㎜，不小于8㎜，也不大于12㎜。平直度不大于10㎜ (4)墙身防潮、内墙阳角解决，墙体留洞符合设计规定。检查检查报告、砂浆试块强度实验报告、观测及钢尺、吊线检查。检查数量：砖：同一厂家烧结15万块，多孔5万块抽检一组。（非承重不见证取样）;砂浆：250立方米砌体抽检1组；接槎、砂浆饱满度、灰缝厚度：每检查批抽检5处。 8 装饰工程一、楼面工程应符合设计及DL/T5210.1－2023表5.12.11规定 (1)原材料及面层强度等级符合设计规定。 (2)面层与下一层结合牢固，无空鼓、裂纹，表面质量无脱皮、麻面、起砂等缺陷。 (3)坡度符合设计规定，不得有泛水，积水现象。二、涂料工程应符合设计及DL/T5210.1－2023表5.19.4规定。 (1)涂料品种、型号和性能、颜色、光泽符合设计的规定。基层解决符合规范规定。 (2)涂饰的质量应均匀一致无刷纹，粘结牢固；没有漏涂、透底、起皮和返锈；分色线直线度不大于2㎜。一、检查材质证明文献、配合比告知书、用小锤轻击、泼水检查。检查数量：原材料：同混凝土工程。混凝土试块：每一层不少于1组。其他：自然间抽检10%。二、检查产品合格证、性能检查报告、进场验收记录，观测、手摸检查。检查数量：室外：每100㎡抽查一处，每处不少于10㎡。室内：每一检查批抽检10%。填表《A4》附面层验评表报验 9 屋面工程应符合设计规定及DL/T5210.1－2023表5.22.1，5.22.2，5.22.3及5.22.10的规定。一、屋面找平应符合设计及DL/T5210.1－2023表5.22.1规定（1）材料质量及配合比必须符合设计的要求（2）屋面（含天沟、檐沟）排水坡度必须符合设计的规定（1%、2%）。（找坡选用1：6水泥炉渣）（3）基层与突出屋面结构的交接处和基层的转角处应做成圆弧形，且整齐平顺；水泥砂浆细石混凝土找平层应平整、压光，不得有酥松、起砂、起皮现象；分隔缝位置和间距应符合设计规定（分隔缝兼作排气道）；表面平整度不大于5㎜。二、屋面保温应符合设计及DL/T5210.1－2023表5.22.2规定；通风机房、电子设备间、钢梯间屋面保温其余屋面不保温。（1）保温板材强度、吸水率应符合设计及规范规定。（保温层采用30厚特艺挤塑聚苯乙烯板）（2）保温层的铺设应紧贴基层，铺平垫稳，拼缝严密，找坡对的。（3）保温层厚度偏差±5%，且不大于4㎜。三、屋面防水层应符合设计及DL/T5210.1－2023表5.22.3规定（1）卷材及配套材料的质量必须符合设计规定和有关标准的规定（防水卷材为1.2米幅宽，1.5㎜厚的S-801三元乙丙橡胶防水片材）（2）防水层不得有渗漏或积水现象；防水细部构造符合设计和现行有关标准的规定；卷材搭接缝应粘接牢固，密封严密，不得有皱折、翘边和鼓泡的缺陷；收头应与基层粘结牢固，缝口密封不得翘边；排气孔道应纵横贯通，不得堵塞。（3）卷材保护层：卷材防水层上的撒布材料和浅色涂料应铺洒或涂刷均匀，粘结牢固；卷材的铺贴方向应对的，搭接宽度的偏差不得小于10㎜一、检查出厂合格证、质量检查报告和计量措施以及用水平仪、拉线、钢尺、2m靠尺和观测检查。检查数量：原材料：按进场批次和数量的30%见证抽检。平整度：按找平层面积100㎡抽检一处，每处10㎡，但不得少于3处。其余项目全数检查。二、三；检查出厂合格证、质量检查报告和现场抽样复检报告，观测检查以及用钢针插入和钢尺检查检查数量：材料：按进场批次和数量的30%见证抽检。平整度、厚度、保护层、卷材搭接：按找平层面积100㎡抽检一处，每处10㎡，但不得少于3处。其余项目全数检查。填表《A4》附验评表报验 6.1.3事后控制 6.1.3.1分项工程施工完毕后，按国家制定的施工验收规范和验评标准进行验收和评估。 6.1.3.2质量检查验收方法与程序：分项工程施工完毕后，先由施工单位自检、专职检、初验合格后，由施工单位填写施工记录和质量自评表格及工程报验单，施工单位质检部门专职质检人员送项目监理部专业监理工程师审核后，双方共同到现场进行质量检查。通过量测、检查，符合规范及图纸规定，则签署意见确认。如发现质量不符合规定，则签署意见责成施工单位进行整改。完毕消缺后进行复验，复验时规定项目技术负责人、质检负责人参与，合格后签署意见。检查项目重要是保证项目、检查项目和实测项目。 6.1.3.3根据施工进度、结构型式及施工分段情况，进行分阶段验收。在施工单位报来的隐蔽工程记录上签字认可。 6.1.3.4质量监督站到现场检查验收时，应协助施工单位做好迎检工作，出示监理资料，接受质监站对监理工作的检查指导。 6.1.3.5参与单位工程的竣工验收、审查施工单位提交的工程技术资料，向项目总监移交工程监理资料。 6.2进度控制 6.2.1进度控制的技术措施施工阶段涉及：五级施工网络计划体系。在实行过程中，对照各计划检查各阶段也许影响进度的各种因素，保证计划的实行。 6.2.1.1根据项目法人的一级网络计划（里程碑计划）及项目监理部二级网络计划，审核承包单位的施工总进度计划，年、季、月度施工进度计划。 6.2.1.2按上述计划，层层分解、贯彻到人，改善资源配置，严格管理，使施工进度计划趋于科学、合理。 6.2.1.3进一步施工现场，对施工进度计划的实行情况及时进行检查、分析，比较现行和目的计划，分析差值，拟定工程目的能否实现。 6.2.1.4在每周召开的工地例会上，对上周进度计划的实行情况综合对比分析，制订纠偏措施并监督承包单位执行或调整计划。 6.2.1.5督促承包单位作好开工前的准备工作。 6.2.1.6在监理月报中向项目法人报告工程进度和所采用进度控制措施的执行情况，并提出合理防止措施以及由项目法人因素导致的工程延期及其相关费用索赔的建议。 6.2.1.7尽也许多地采用成熟的新工艺、新技术、先进的设备，缩短各工序的连续时间。 6.2.1.8在资源许可的情况下, 合理地安排同时作业的工作面,以缩短工程的总工期。 6.2.2进度控制的动态比较通过定期地、经常的收集由承包单位提交的有关进度报表资料、工地例会和由现场跟踪检查工程项目的实际进展情况来获得工程项目实际进度资料。通过对工程项目的实际进度情况与计划进度得数据进行比较，从中发现是否出现进度偏差以及进度偏差的大小，并提出纠偏措施。必要时对原进度计划进行适当修改。 7.记录 7.1本工程施工单位报验采用电力监理典型表式A表。 7.2本工程施工单位质量检查及验收采用火电工程质量验评表式（土建）。附表一见证取样计划表工程名称序号样品名称取样部位取样数量系统内各单位工程 1 水泥、砂、碎石、水、烧结砖、其他建筑材料基础、主体结构按原材料进场拟定 2 钢筋基础、主体结构根据钢筋原材料进场情况按规范比例拟定油库基础及室外设施 1 C30混凝土试块环墙、环梁各一组 2 φ20闪光对焊环墙、环梁各一组泡沫消防室 1 C20混凝土试块基础、顶板 1组燃油泵房 1 C30混凝土试块基础、设备基础、主体框架、沟道 4组 2 φ22闪光对焊 5.2米层梁 1组 3 φ16搭接焊 5.2米层梁 1组附表二燃油系统土建工程验收及评估范围表工程编号工程名称验收单位监理类别系统单位工程部子单位工程项分部工程子分部工程分项工程检验批班组工地质检员施工单位(项目部) 监理单位建设单位质检站 01 地基与基础工程 √ √ √ √ 01 无支护土方 √ √ √ √ 01 定位及高程控制 √ √ √ √ 01 定位及高程控制 √ √ √ √ H 02 挖方 √ √ √ √ 01 开挖 √ √ √ √ H 03 填方 √ √ √ √ 01 土方回填 √ √ √ √ W 02 地基解决 √ √ √ √ 01 砂和砂石地基 √ √ √ √ 01 砂和砂石地基 √ √ √ √ W 03 混凝土基础 √ √ √ √ 01 垫层 √ √ √ √ 01 垫层 √ √ √ √ 平行检查 02 基础模板 √ √ √ √ 01 模板安装 √ √ √ √ 平行检查 02 模板拆除 √ √ √ √ 平行检查 03 基础钢筋 √ √ √ √ 01 钢筋加工 √ √ √ √ W 02 钢筋安装 √ √ √ √ H 04 基础混凝土 √ √ √ √ 01 混凝土原材料及配合比设计 √ √ √ √ I 02 混凝土施工 √ √ √ √ W 03 混凝土结构外观及尺寸偏差 √ √ √ √ W 05 沟道 √ √ √ √ 02 垫层 √ √ √ √ 平行检查 06 沟道模板 √ √ √ √ 01 模板安装 √ √ √ √ 平行检查 02 模板拆除 √ √ √ √ 平行检查 07 沟道钢筋 √ √ √ √ 01 钢筋加工 √ √ √ √ W 02 钢筋安装 √ √ √ √ H 08 沟道混凝土 √ √ √ √ 01 混凝土原材料及配合比设
