宣和变电气安装监理细则ok.doc

目　　次
1 工程概况及特点 2
1.1 工程概况 2
1.2 工程特点 2
2 编制依据 3
3 监理目的 7
3.1 质量控制目的 7
3.2 进度控制目的 7
3.3 造价控制目的 7
4 监理工作流程及重点工作 7
4.1 质量控制流程及重点工作 7
4.2 进度控制重点工作 8
4.3 造价控制重点工作 8
5 监理工作内容、措施及方法 10
5.1 土建工程监理工作内容、措施及方法 23
5.2 电气工程监理工作内容、措施及方法 24
5.3 作业人员控制 24
5.4 材料、设备控制 24
5.5 施工机具、检测、计量器具的控制 24
5.6 作业方案（措施）的控制 24
5.7 作业过程的控制 24
5.8 作业环境的控制 24
6 质量通病防治措施 24
7 质量控制标准及验评 27

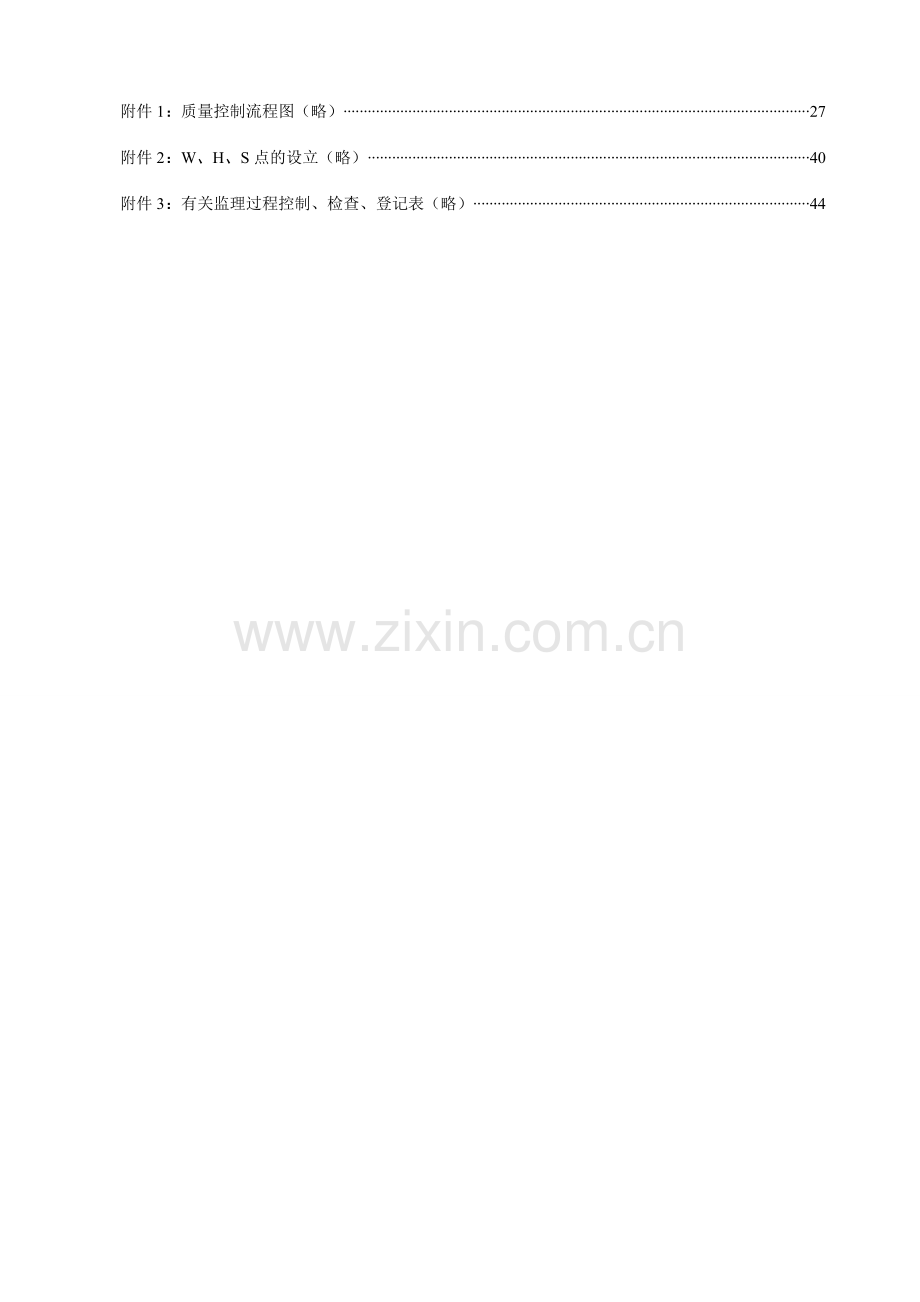

附件1：质量控制流程图（略） 27
附件2：W、H、S点的设立（略） 40
附件3：有关监理过程控制、检查、登记表（略） 44

1 工程概况及特点
1.1 工程概况
变电站电气安装工程：
本期安装6.3MVA变压器1台；35kV出线规模: 35kV出线1回，接入110kV朋口变；10kV出线规模:5回；本期主变10kV侧安装1组1000kvar无功补偿电容器，在宣和变配置1套155/622Mb/s光端机及1套PCM设备，在连城县调配置1套PCM设备。
1.2 工程特点
1.2.1工程特点：
变电站电气安装工程：
本期安装6.3MVA变压器1台；35kV出线规模: 35kV出线1回，接入110kV朋口变；10kV出线规模:5回；本期主变10kV侧安装1组1000kvar无功补偿电容器，在宣和变配置1套155/622Mb/s光端机及1套PCM设备，在连城县调配置1套PCM设备。
1.2.2针对本工程重要特点，规定监理单位提出相应的监理措施。
⑴监理单位应成立创优组织机构人员，努力协调促进各参建单位早策划，精心准备，加大创优监督力度，团结合作共保获国网公司“优质工程”。
⑵定期召开质量分析会议，对施工质量进行阶段性总结，分析工程质量发展趋势，对质量通病提出防止措施，总结推广质量好的典型经验。
⑶对重要工程的施工和实验，监理工程师进行旁站监理。旁站监理监督操作人员按技术措施、图纸规定施工，发现问题及时处置。
⑷重点审核施工亮点措施，以下促使施工项目成为获国网公司“优质工程”的亮点。
1.2.3根据工程特点规定本工程按以下创优亮点规定进行监理：
⑴软母线安装同档距内弛度一致，三相弛度误差应控制在-1%～+3%。
⑵变压器及附属设备安装 ：① 散热片风扇电源电缆管弯曲一致，电缆挂牌高度统一。② 合理布置变压器电缆布线，不拘泥于厂家设计布置，做到合理，美观。③进行密封实验，保证变压器投运后不出现油渗漏现象。④在主变温度控制表计下方电缆线增长热缩套。
⑶设备安装实现无垫片施工。
⑷机构箱离地高度一致，电缆管弯曲弧度一致统一，使整个区域的电缆管成一直线排列。
⑹屏柜所有无垫片安装，螺栓固定，屏柜排列整齐。
⑺ 电缆敷设 ：①电缆绑扎采用黑色护套线，每400mm一道， 保证电缆顺直不下垂，电缆排列整齐、美观。② 电缆进入设备的弧度一致。③电缆沟转角处，电缆号牌标记清楚、整洁，易于查找。
⑻电缆二次接线 ： ①二次接线对的，线束绑扎均匀，电缆牌安装高度一致、紧凑；电缆号牌根据电缆排列，分层固定，直观明了，一一相应。② 二次接线按照《国家电网公司输变电工程施工工艺示范手册》规定，统一采用网格式接线，电缆芯线安装注重工艺细节，横平竖直，S弯弧度一致。交流回路采用黄色线帽管方便运营维护。
⑼电缆封堵《国家电网公司输变电工程施工工艺示范手册》规定做到规范，美观。①屏柜封堵嵌铝合金条。②电缆沟用防火隔板封堵。
在监理过程中，必须严格监督上述工艺、措施的贯彻。
2 编制依据
2.1 本工程监理规划
2.2 本工程设计图纸
2.3 《电力建设工程监理规范》（DL/T5434-2023）
2.4 国家、地方及电力行业现行的有关质量、安全管理法律、法规、条例以及施工验收规程、规范、验评标准
2.5 国家电网公司公司标准、规章规定部分
2.6 省公司有关工程建设管理的相关规章制度
2.7 其他需要列入的监理依据
（1）《国家重大建设项目文献归档规定有与档案整理规范》（DA/T 28—2023）。
（2）《国家优质工程评审管理办法》（注明实行时间、办法出处）。
编制依据清单
分类
序号
名 称
备 注
法律
法规
1
《中华人民共和国建筑法》
中华人民共和国主席令第91号
2
《中华人民共和国协议法》
1999年颁布
3
《中华人民共和国招投标法》
中华人民共和国主席令第21号
4
《中华人民共和国电力法》
中华人民共和国主席令第60号
5
《中华人民共和国环境保护法》
中华人民共和国主席令第23号
6
《建设项目环境保护条例》
1998年颁布
7
《中华人民共和国安全生产法》
中华人民共和国主席令第70号
8
《建设工程安全生产管理条例》
中华人民共和国国务院令第393号
9
《生产安全事故报告和调查解决条例》
中华人民共和国国务院令第493号
10
《中华人民共和国水土保持法》
1991年颁布
11
《建设工程质量管理条例》
中华人民共和国国务院令第279号
12
《建筑工程施工发包与承包计价管理办法》
中华人民共和国建设部107号令
国家现行标准及文献
1
《建设工程监理规范》
GB 50319—2023
2
《电力工程建设监理规范》
DL/T 5434—2023
3
《国家重大建设项目文献归档规定与档案整理规范》
DA/T 28—2023
4
《建设工程文献归档整理规范》
GB/T 50328—2023
5
《建设工程施工现场供用电安全规范》
GB 50194—1993
6
《建筑施工高处作业安全技术规范》
JGJ 80—1991
7
《施工现场临时用电安全技术规范》
JGJ 46—2023
8
《工程建设标准强制性条文（电力工程部分）》（2023年版）

国家现行标准及文献
9
《危险性较大的分部分项工程安全管理办法》
建质〔2023〕87号
10
《普通混凝土用砂、石质量及检查方法标准》
JGJ 52—2023
11
《混凝土结构工程施工质量验收规范》
GB 50204—2023
12
《110kV及以上送变电工程启动及竣工验收规程》
DL/T 782—2023
13
《建设工程价款结算试行办法》
中华人民共和国建设部、财政部财建〔2023〕369号
14
《建筑施工模板安全技术规范》
JGJ 162—2023
15
《电力建设安全工作规程（变电所部分）》
DL 5009.3—1997
16
《建筑工程施工质量验收统一标准》
GB 50300—2023
17
《地下工程防水技术规范》
GB 50108—2023
18
《火灾自动报警系统施工及验收规范》
GB 50166—2023
19
《通风与空调工程施工质量验收规范》
GB 50243—2023
20
《建筑电气工程施工质量验收规范》
GB 50303—2023
21
《电气装置安装工程质量检查及评估规程》
DL/T 5161.1～17—2023
22
《电气装置安装工程高压电器施工及验收规范》
GBJ 147—1990
23
《电气装置安装工程母线装置施工及验收规范》
GBJ 149—1990
24
《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》
GBJ 148—1990
25
《电气装置安装工程电气设备交接实验标准》
GB 50150—2023
26
《电气装置安装工程电缆线路施工及验收规范》
GB 50168—2023
27
《电气装置安装工程接地装置施工及验收规程》
GB 50169—2023
28
《电气装置安装工程盘、柜及二次回路接线施工及验收规范》
GB 50171—1992
29
《电气装置安装工程蓄电池施工及验收规范》
GB 50172—1992
30
《电气装置安装工程低压电器施工及验收规范》
GB 50254—1996
31
《电气装置安装工程电力变流设备施工及验收规范》
GB 50255—1996
32
《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》
GB 50257—1996
33
《电力建设工程量清单计价规范（变电工程）》
DL/T 5341—2023
国家电网公司规定及标准
1
《国家电网公司电力建设工程施工技术管理导则》
国家电网工〔2023〕153号
2
《国家电网公司十八项电网重大反事故措施（试行）》
国家电网生技〔2023〕400号
3
《关于印发<国家电网公司输变电工程建设创优规划编制纲要>等7个指导文献的告知》
基建质量〔2023〕89号
4
《国家电网公司电力建设工程施工安全监理管理办法》
国家电网基建〔2023〕302号
5
《关于运用数码照片资料加强输变电工程安全质量过程控制的告知》
国家电网基建安全〔2023〕25号
6
《电力建设安全健康环境评价管理办法（试行）》
国家电网工〔2023〕488号
国家电网公司规定及标准
7
《电力建设安全健康与环境管理工作规定》
国家电网工〔2023〕168号
8
《电力生产事故调查规程》
国家电网安监〔2023〕145号
9
《国家电网公司输变电工程施工危险点辨识及预控措施》
国家电网基建安全〔2023〕50号
10
《国家电网公司安全生产工作规定》
国家电网总〔2023〕407号
11
《输变电工程建设标准强制性条文实行管理规程》
国家电网科〔2023〕642号
12
《输变电工程安全文明施工标准》
Q/GDW 250—2023
13
《关于印发<国家电网公司建设工程施工分包安全管理规定>的告知》
国家电网基建〔2023〕174号
14
《国家电网公司输变电工程标准化施工作业手册》
中国电力出版社出版
15
《关于印发<国家电网公司加强建设工程分包安全监督若干重点规定>的告知》
国家电网安监〔2023〕998号
16
《国家电网公司电力安全工器具管理规定（试行）》
国家电网安监〔2023〕516号
17
《国家电网公司输变电工程施工安全措施补贴费、文明施工措施费管理规定（试行）》
国家电网基建〔2023〕534号
18
《关于印发<国家电网公司电力建设起重机械安全管理重点措施（试行）>的告知》
国家电网基建〔2023〕696号
19
《关于印发<国家电网公司电力建设起重机械安全监督管理办法>的告知》
国家电网基建〔2023〕891号
20
《关于应用<电力建设起重机械安装拆卸工艺指导手册>的告知》
国家电网基建安全〔2023〕233号
21
《国家电网公司工程建设质量管理规定（试行）》
2023年发布
22
《国家电网公司工程建设质量责任考核办法（试行）》
2023年版
23
《国家电网公司输变电工程达标投产考核办法（2023年版）》

24
《国家电网公司输变电优质工程评选办法（2023年版）》

25
《国家电网公司输变电工程施工工艺示范手册》
中国电力出版社出版
26
《国家电网公司输变电工程标准工艺示范光盘》
中国电力出版社出版
27
国家电网公司业主项目部标准化工作手册

28
国家电网公司施工项目部标准化工作手册

29
《关于印发<国家电网公司电网建设进度计划管理办法>的告知》
国家电网基建〔2023〕170号
30
《关于印发<国家电网公司输变电工程安全质量管理流动红旗竞赛实行办法>的告知》
国家电网基建〔2023〕176号
31
《关于印发<国家电网公司电力建设工程施工质量监理管理办法>的告知》
国家电网基建〔2023〕166号
32
《关于印发<国家电网公司输变电工程质量通病防治工作规定及技术措施>的告知》
国家电网基建〔2023〕19号
33
《关于印发<国家电网公司输变电工程结算管理办法>的告知》
国家电网基建〔2023〕173号
34
《国家电网公司电力安全工作规程（变电部分）》
国家电网安监〔2023〕664号
35
《关于印发<变电工程落地式钢管脚手架搭设安全技术规范>的告知》
Q/GDW 274—2023
国家电网公司规定及标准
36
《关于印发<110kV～1000kV变电（换流）站土建工程施工质量验收及评估规程>的告知》
Q/GDW 183—2023
37
《关于印发<国家电网公司电网建设项目档案管理办法（试行）>的告知》
国家电网办〔2023〕250号
3 监理目的
3.1 质量控制目的
3.1 质量控制目的
工程质量满足国家及行业施工验收规范、标准及质量检查评估标准的规定。
分项目的：分项及分部工程合格率为100%，单位工程优良率为100%。电气安装工艺优良。不发生一般施工质量事故。工程无永久性质量缺陷。工程带负荷一次启动成功。
3.1.1 电气安装质量控制目的
（1）原材料、装置性材料、设备合格率保证100%，抽样送检、设备实验符合国家有关规范、标准规定。
（2）电气设备安装符合规程规定，设备动作对的可靠、接触良好、指示对的、闭锁可靠。
（3）母线弧垂符合设计，瓷件无损坏、裂纹。
（4）软导线、设备引下线无磨损，安装整齐划一，工艺美观。
（5）充油设备无渗漏、充气设备泄漏不超标。
（6）电缆排放整齐美观、固定牢固。
（7）盘柜安装排列整齐、柜内接线整齐美观、标志清楚齐全。
（8）保护自动装置投入率100%且动作对的，远动装置信息齐全对的，监测仪表投入率100%且指示对的。
（9）所有电气设备实现无垫片安装。
（10）通信系统按设计方案投入且技术指标完好。
3.2 进度控制目的
3.2 进度控制目的：工期控制在协议工期内。按协议保证工程开、竣工时间和里程碑进度计划的准时完毕。2023年2月20日开工，2023年8月25日竣工。
3.2.1 电气安装控制目的
2023年2月20日开工，2023年8月25日结束。
3.3 造价控制目的
（1）造价控制目的：工程造价不超过批准概算。
（2）合理控制施工变更及设计变更，对招标漏项的单价进行严格审核。
（3）工程建成后的最终投资控制符合审批概算中静态控制、动态管理的规定，力求优化设计、施工，节约工程投资。
4 监理工作流程及重点工作
4.1 质量控制流程及重点工作
1．质量控制点
质量控制点是指为了保证检查批质量和分项工程质量而定的重点控制对象、关键部位或薄弱环节。对质量控制点的控制方式有测量、检查、巡视、旁站、平行检查。针对工程特点，本工程重要设以下质量控制点：详见附件：见证点（W点）、停工待检点（H点）、旁站点（S点）。
2．事前控制
重要检查施工单位施工准备阶段投入资源和条件，审查开工申请，把好开工关，重要监理工作如下：
施工单位质量保证体系及质量保证措施是否健全、完善、人员是否到位。
审查施工人员资质，涉及项目负责人、专业人员资质证书及核查特殊工种上岗证。
原材料、构配件、半成品订货前须经监理工程师审核是否符合设计规定，重要装饰材料及建筑构配件、半成品订货前须向监理工程师展示样品及生产厂家的质量认证情况，所有材料、设备、构配件及半成品进场时质量保证资料齐全，实验报告、抽验报告完备。
审查施工机械的配备及布置应满足施工质量的规定。
施工组织设计、施工措施的审查。
图纸交底及会审有否进行。
测量标桩（高程、坐标）。
工程所用仪器、测量器具标定是否在有效期内。
现场技术、管理环境是否满足在有效期内。
3．事中控制
（1）对承包单位的质量控制、自检系统进行监督，协助其完善工序质量控制，督促其对重要工序列为质量控制点。
（2）监理工程师采用必要的的控制手段对施工工序的过程和施工过程进行控制。
1）观测：以目视、目测进行检查、监督。
2）现场检查、旁站、巡视、观测及测量等方式。
3）测量：借助测量仪器、实验仪表、仪器设备等进行检查。
（3）工序交接检查：坚持上道工序未经检查验收，不准进入下道工序的原则。上道工序完毕后，施工单位进行自检，自检合格后提前24小时告知监理工程师到现场检查。签证认可后方可进行下道工序。
（4）隐蔽工程竣工后由施工单位自检，自检合格后填报隐蔽工程验收单报监理工程师检查。
（5）发现承包单位未按规范、图纸规定、未按经批准的施工组织设计、作业指导书（或施工措施）施工，监理工程师可发出整改告知，限期整改。
4．事后控制
（1）按照本地建设行政主管部门档案管理规定，审查施工单位提交的竣工验收所需的文献资料，涉及各种质量验收、实验报告以及有关技术文献等。说提资料应规范、齐全、完整、清楚。若不符合规定，监理工程师应责令承包单位补充、整改。
（2）审核竣工图，应对照原设计图纸及设计变更告知单和施工记录。
（3）监理工程师对竣工验收项目组织初检，发现质量问题或未竣工程，列出清单，监督承包单位限期整改、消缺，经复查合格后，监理工程师提出初检意见报业主组织竣工验收。
5．质量问题及质量事故的解决
监理工程师对质量问题不符合项及质量事故的解决可按下述环节进行。现场监理人员发现质量问题或质量事故后，应及时报告监理工程师。重大事故由监理工程师以书面形式上报上级及业主等有关各方，在监理工程师组织与参与下尽快进行事故调查分析，找出事故因素，研究制定解决方案。事故责任单位应本着“三不放过原则”进行解决，事故解决完毕后，经监理复验鉴定后，责任单位应写出事故解决报告，归入工程档案。
4.2 进度控制重点工作
本工程于2023年2月20日开工，按业重规定，应于2023年8月25日竣工投产，考虑工程建设过程中的其他因素，工程的有效施工时间仅为6个月，工期异常紧张，承包单位已对此做了相应的安排和相对充足的准备，故本工程在进度控制方面除按常规的进行控制外，还必须采用一些特殊措施，重点工作涉及：
（1）审查承包单位的施工总进度计划与工程工期目的是否一致，同时审查其他单位的工作进度计划如设计出图计划、钢构架供货计划、电气设备订货、供货计划等是否满足施工进度计划需求，会同建设单位进行协调。
（2）加大现场协调工作力度。如本工程的工地例会周期定为30天，施工队伍进场后，每周组织一次工地例会。工地例会中除协调工程质量、安全面的问题外，还需重点协调各参建单位的进度计划、进度实行情况，满足工程整体协同推动的需要。
（3）加大现场进度信息收集力度，电气施工开展前，土建和道路专业监理工程师负责每周对工程进度信息做一次相对简朴的收集，工地例会前由总监理工程师负责组织监理人员对各参建单位的进度信息做一次全面收集；电气施工开展后，其收集频率加倍，以满足工程进度控制所需。
（4）审查专项施工方案时，应注意从施工方案的调整、优化入手，保证工程进度的按计划进行。如在场平工程中采用重点场地先行，先场平后施工挡墙等方案。
（5）当实际进度与计划进度不一致时，注意分析因素，提出下阶段的调整规定，在不改变最终竣工日期的前提下对计划进行调整。
4.3 造价控制重点工作
（1）进行协议风险分析，防止索赔事件发生。
（2）当发现施工方未按协议条款履约时及时提出监理意见，令施工方整改。
（3）对施工项目部也许提出索赔规定事件要迅速反映，查明事实，提出监理意见，并向建设单位报告。
5 监理工作内容、措施及方法
5.1电气工程监理工作内容、措施及方法
一．电缆敷设
1．质量标准
（1）电缆的耐压实验结果，泄漏电流和绝缘电阻必须符合施工规范规定。（检查实验记录）
（2）电缆严禁有绞拧，铠装压扁，护层断裂和表面严重发伐伤的缺陷；直埋敷设时，严禁在管道的上面或下面平行敷设。（观测检查和检查隐蔽工程记录）
（3）坐标和标高对的，排列整齐，标志柱和标志牌设立准确，清楚齐全，有防然、隔热和防腐规定的电缆保护措施完整。
（4）在支架上敷设时，固定可靠，同一侧支架上的电排列顺序对的，控制电缆在电力电缆下面，1KV及其以下电力电缆应放在1KV以上电力电缆下面，直埋电缆埋设深度、回填土规定、保护措施以及电缆网间平行交叉的最小距离均符合施工规范规定。
（5）电缆转弯和分支出不淆乱，走向整齐清楚，直埋电缆的隐蔽工程记录及简图齐全、准确。（察检查和检查隐蔽工程记录及简图）
（6）电缆最小弯曲半径和检查方法应符合表1的规定
表1 电缆最小弯曲半径和检查方法
电缆最小允许弯曲半径
油浸纸绝缘电力电缆
单芯
》20 d
尺量检查
多芯
》15 d
橡皮绝缘电力电缆
橡皮聚氯乙烯护
》10 d
尺寸检查
裸铅保套
》15 d
铅护套刚铠装
》20d
塑料绝缘电力电缆
》10 d
控制电缆
》10 d
注 d为电缆外径
（7）电缆保护管应固定牢固，防腐良好。管口光滑，无毛刺。弯曲处无弯扁现其弯曲半径不小于最小弯曲半径；出入地沟、隧道和建筑物的保护管口封密严密。（观测检查）
2，应注意的质量问题
直埋电缆的上下部分应铺以不小于100mm厚的软土或砂土层，并加盖保护，其覆盖宽度应超过电缆两策侧各50mm。土或砂子中不应有石快或其他硬杂物。
沿支架或桥架敷设电缆时，应防止电缆排列不整齐，交叉严重，电缆施工前将电缆事先排列好，画出排列图标，按图表进行施工。
沿桥架托盘敷设的电缆进入室内，防止不够弯曲，在桥架上或托盘施工时人员应考虑满足桥架或托盘上敷设的最大截面电缆的弯曲半径的规定。
电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦脱位。
电缆保护管内部应无积水且无杂物堵塞，穿电缆时不可损伤护层，可采用无腐蚀性的润滑剂（粉）。
二、电缆端按和接头的制作
1、质量标准
（1）封密严密，无，填料灌注饱满，无气泡、无渗油现象；绝缘包扎严密，防澡涂料刷均匀，封铅表面光滑沙眼和裂痕。（观测检查）
（2）交联聚乙烯电缆头的半导体带、屏蔽带包缠不超越应力锥中间最大处，锥体坡度均匀，表面光滑。（观测检查）
（3）电缆头安装、固定牢固，相序对的，直埋电缆头保护措施完整，标志准确清楚。（观测检查和检查安装记录）
2、应注意的质量问题
（1）防止地线焊接不牢。接地线应采用铜绞线或镀锡铜编织线。
（2）防止电缆总线与线鼻子压接不紧固，线鼻子与总线截面必须配套，压接时模具规格与总线规格一致，压接数量不可小于两道。
（3）防止电缆芯线损伤；电力刀削皮是时，不宜用力过大，最佳电缆总绝缘外皮不完全切透，里面电缆层应撕下，防止损伤总线。
三 配管及管内穿线工程
1 质量标准
（1）导线间和导线对地间的绝缘电阻必须小于0.5MΩ。（实测与检查绝缘电阻记录）
（2）镀锌钢管和薄壁钢管应采用螺纹连接或套管紧定螺钉连接，不应采用熔焊接连接，保护管的跨接接地线宜采用专用接地卡跨接（明设的观测检查，按设的检查隐蔽工程记录）。
（3）固定盒箱设立对的，固定可靠，管子进入盒箱处顺直，在盒箱内露出的长度小于5MM，用锁紧螺母固定的管口，管子露出锁紧螺母的螺纹为2-4扣。（观测和尺量检查）
（4）管路穿过变形缝处有补偿装置，不曾装置能活动自如，穿过建筑物和设备基础处加套保护管。（观测检查和检查隐蔽工程记录）
（5）导线在管子内无接头，盒内清洁无杂物，护口护套齐全无脱落，导线排列整齐并留有适当的余量。不进入盒的垂直管子上口穿线后密封解决良好，导线连接牢固，包扎严密，绝缘良好，不伤芯线。（察检查）
（6）接地（接零线）截面选用对的，连接紧密牢固。（观测检查）
2 应注意的质量问题
（1）埋入建筑物、够筑物内的电线保护管，与建筑物、够筑物表面的净距不应小于15MM。
（2）在砖墙内配暗管，应在砌墙时配合土建做好留洞、留糟、埋管的配合工作，如剔槽时，宜用专用机械进行，槽宽应大于外径的1.2倍，各种暗式箱盒应根据设计标高找正并用水泥沙浆固定，然后进行配管。在土建抹灰层的箱口应与土建抹灰面平齐。
（3）在现浇混泥土内配管，应密切配合土建，管子应预埋在底筋上部。所有预埋管、卡和箱盒应牢牢固定，防止浇混凝泥土捣固混凝时受震移位，箱盒必须紧贴模板，并用粗纸等垫物浸水后塞好，以防沙浆进入。
（4）暗配管弯曲半径不应小于管外径的6倍；当埋设与地下或混凝土内时，间应装接盒或拉线盒；一、无弯曲；二、20m一个弯；三、15m两个弯；四8m三个弯。
四、硬母线安装
（2）瓷件表面严禁有裂纹，缺损和瓷釉损坏等缺陷。（观测检查）
（3）母线连接必须符合下列条件规定
1）母线的接触面应连接紧密，连接螺栓应用力矩扳手紧固，其紧固力矩应符合GBJ-149-1990中表2.3.2的规定。
2）焊接，在焊接处有2-4mm的加强高度，焊口两侧各凸出4-7mm；焊缝无裂纹、未焊透等缺陷，残余焊药清楚干净。
3）母线的弯曲处严禁有缺口和裂纹。（观测检查和实测或检查安装记录）
（4）母线绝缘子支架安装应符合以下规定：设立对的，固定牢固，固定母线用的金具对的、齐全，黑色金属支架防腐完整。安装横平竖直，成排的排列整齐，间距均匀，绝缘子表面清洁。（观测检查）
（5）母线安装应符合以下规定：
1）平直整齐，相色对的，母线塔接用的螺栓和母线钻孔尺寸对的。
2）多片距形母线片间保持与母线厚度相同的间隙，多片母线的中间固定架不形成闭和磁路；采用拉紧装置的车间低压架空母线的装置固定牢固，同一档内各母线各驰度互相差不大于10%。
3）搭线母线涂层光滑均匀，使用的螺栓螺纹均露出螺母2-3扣（观测检查和检查安装记录）
（6）母线支架及其他非带点金属部件接地支线敷设应符：连接紧密、牢固、接地（接零）线截面选用对的，需防腐的部分涂漆均匀无漏掉；线路走向合理，色标准确，涂刷后不污染设备和建筑物。
2 应注意的质量问题
（1）母线与母线或母线与电器接线端子的螺栓搭接面安装时，应符合下列规定：
1）母线接触面加工后必须保持清洁，并涂于电力复合脂。
2）母线平置时，贯穿螺栓应由下往上穿，其余情况螺母应置于维护侧。
3）贯穿螺栓连接的螺母两侧均应有平垫圈，相邻螺栓垫圈间应有3mm以上净距，螺母应装有弹簧垫圈或锁紧螺母。
（2）各种型钢等材料，除锈不净，刷漆不均一匀，有漏刷现象。
（3）各种型钢、母线在开孔处有毛刺或不规则。
（4）母线搭接间隙太大，不能满足规定。
五、电力变压器安装
1、质量标准
(1)电力变压器及其附件的实验调整和器身检查结果必须符合施工规范规定。（检查安装和调整实验记录）
（2）高低压瓷件表面严禁有裂纹，缺损和瓷釉损坏等缺陷。（观测检查）
（3）变压器本体安装应位置对的；注油量‘油号准确，油位清楚；油箱无渗油现象，就位后，轮子固定可靠，装有气体继电器的变压器顶盖，沿气体继电器的气流方向有1%-1.5% 的升高坡度。器身表面干净清洁，油漆完整。（观测检查和实测或检查安装记录）
（4）变压器附件安装应符合以下规定；
1）与油箱直接连通的附件内部清洗干净，安装牢固，连接严密，无无渗油现象。
2）膨胀温度计毛细管的弯曲半径不小于50mm,且管子无压扁和jiju3的扭折现象，毛细管过长部分盘放整齐，温包套管充油饱满。
3）有载调压开关的转动部分油滑良好，动作灵活，准确。
4)附件与油箱间的连接垫圈、管路和引线等整齐美观。
（5）变压器与线路连接应符合以下规定：
1）连接紧密。连接螺栓的锁紧装置齐全，瓷套管不受外力。
2)零线沿器身向下连接接地装置的线段，固定牢固。
3）器身各附件间连接的导线有保护管，接线盒固定牢固，盒盖齐全。
4）引向变压器的母线及其支架，电线护管和接中线性等均便于拆卸，不妨碍变压器的母线及其支架、电线护管和接中性线等均便于拆卸，不妨碍变压器检修时
（6）变压器及其附件外壳和其他非带电金属部件接地（接中性线）支线敷设连接紧密、牢固，接地（中性）线截面选用对的。需防腐的部分涂漆均匀无漏掉。线路走向合理，色标对的，涂刷后不污染设备和建筑物。（观测检查）
2、应注意的质量问题
（1）变压器需进行器身检查时，器身问题，周边空气温度、空气相对湿度、露空时间均应符合规定。严防器身受受湿。
（2）变压器需进行干燥时，必须对各部位温度进行监控，防止变压器在干燥时绝缘老化或破坏。
六、互感器安装质量标准
（1）互感器的实验调整结果必须符合施工规范规定。（检查安装和调整实验记录）
（2）位置对的，设备外观应完整，油漆应完整，相色应对的，油浸式互感器应无渗油，油位指示应正常，（观测检查）
（3）零序电流互感器的安装，不应使构架或其他导磁体与互感器铁心直接接触，或与其构成磁回路。
(4)互感器的下列各部位应良好接地
1）分级绝缘的电压互感器，其一次绕组的接地引出端子。电容式电压互感器应按制造厂的规定执行。
2）瓷套管电容性绝缘的电流互感器，其一次绕组末屏的引出端子、铁心引出接地端子。
3）互感器的外壳。
4）备用的电流互感器的二次绕组端子应先短路后接地，
5）倒装式电流互感器二次绕组的金属导管。
七、SF6断路器安装质量规定
（1）机构箱：①外观完整无损伤；②稳定限度牢固；③机构与基础垫铁厚度≤10mm; ④中心距离误差≤5mm; ⑤用水平仪检查高度误差≤10mm; ⑥接地符合接地规范。
（2）瓷套：①连接法兰接触面水平误差≤2mm; ②中心距离误差≤5mm; ③外观清洁无损伤；④螺栓连接使用力矩扳手按厂家规定的力矩值进行紧固。
（3）灭弧室：①外观检查完好无损伤，清洁干燥，②部件装配齐全对的；③密封检查使用检漏议定量检查，符合规矩及厂家规定；④导线外观清洁无断裂，电气连接螺栓用力矩扳手紧固，力矩值符合厂家规定。
（4）液压系统：①液压油箱清洁无杂物，油位，油箱对的；②液压油标号对的，无杂质；③液压管路无渗漏；④传动部件无卡阻、跳动。
（5）控制箱内设备：①零部件外观检查清洁、齐全无损伤；②压力继电器及压力表动作指示均对的；③辅助开关切换接点检查动作对的可靠，接触良好；④加热 装置外观无损伤，绝缘良好。
（6）电器交接实验：①SF6气体成分分析，微水量≤150×10-6（体积分数），SF6气体检漏定量检测符合及厂家规定规定，②额定操作电压、液（气）压下的分、合闸速度、时间、同期误差应符合制造场技术规定的规定。
（7）其他：①金属表面油漆完整；②相色标志对的。
八、隔离开关安装质量标准
（1）隔离开关安装及其结构的实验调整和检查结果必须符合施工规范规定。（检查安装和检查记录）
（2）操作机构、传动装置、辅助开关及闭锁装置应安装牢固、动作灵活可靠；位置指示对的。（观测、试操作检查）
（3）合闸时三相不同步值符合厂品的技术规定。（检查安装和调整实验记录）
（4）触头应接触良好。（试测和安装记录）
（5）油漆应完整，相色标志对的，接地良好。
九、避雷器安装
（1）避雷器安装实验调整结果必须符合施工规范规定。（检查安装和调整实验记录）
（2）避雷器外部应完整无缺损，封口处密封良好、油漆应完整，相色对的。
（3）避雷器应安装牢固，其垂直度应符合规定，均压环应水平。
（4）放电记数器密封应良好，绝缘垫及接地应良好、牢固。
（5）排气式避雷器的斜角和隔离间隙应符合规定。
十、电容器安装
（1）电容器的实验调整结果，必须符合施工规范规定。（检查安装和调整实验记录）
（2）电容器组的布置与接线应对的，电容器组的保护回路应完整。
（3）三相电容量的差值宜调配到最小，其最大与最小的差值，不应超过三相平均电容值的5%，设计有规定期，应符合设计的规定。
（4）外壳应符合凹凸或渗油的现象，引出端子连接紧固，垫圈、螺栓齐全。
（5）放电回路应完整且操作灵活。
（6）电容器外壳及构架的接地应可靠，其外部油漆应完整。
（7）电容器室内的通风装置应良好。
十一、防雷接地装置安装
质量标准
接地装置的接地电阻必须符合设计规定。（试测或检查接地电阻测试记录）
接至电气设备、器具和可拆卸的其他非带电金属部件接地（接中性线）的分支线，必须直接与接地干线相接，严禁串联连接。（观测检查和安装记录）
避雷针（网）及其支持件安装位置对的，固定可靠，防腐良好，针体垂直，避雷网规格尺寸弯曲半径对的；避雷针及支持间距均匀；避雷针垂直度的偏差不大于顶端针线杆的直径。（观测检查和实测或检查安装记录）
接地线敷设间距应符合相关规定。
接地体安装位置对的，连接牢固，接地体埋设深度距地面不小于0.6m。隐蔽工程记录齐全、准确。（检查隐蔽工程记录）
2、应注意质量问题
（1）接地体埋深或间隔距离不够，按设计规定
（2）焊接面不够，药皮解决不干净、防腐防腐解决不好，焊接面按规范规定（见表2 进行纠正，将药皮敲掉，作好防腐解决。
表2 接地（接零）线焊接搭接长度规定和检查方法
项 次
项 目
规定值
检查方法
1
搭接长度
扁钢
≥2b
尺寸检查
圆钢
≥6d
圆钢和扁钢
≥6d
2
扁钢搭接焊接的棱边数
3
尺寸检查
注 b为扁钢宽度；d为圆钢直径。
十二、高压开关柜安装质量标准
（1）高压开关的实验调整结果必须符合施工规范规定。（检查实验调整记录）
（2）瓷件表面严禁有裂纹，缺损和瓷釉损坏等缺陷。（观测检查）
（3）导电接触面、开关与母线连接处必须接触紧密，用0.05mm *10mm塞尺检查；线接触的塞不进去；面接触的接触面宽50mm及其以下时，塞入深度不大于4mm；接触面宽60mm及其以上时，塞入深度不大于6mm；（试测和检查安装记录）
（4）位置对的，固定牢固，部件完整，操动部分灵活方便、省力、确、空行程少、分合闸时无明显振动。充油部分油号、油位对的清楚，无渗油现象，支架、连杆和传动轴等固定连接牢固，油漆完整。
（5）高压开关及其支架、操动机构等的接地支线敷设连接紧密、牢固、接地线面积选用对的。
十三、成套配电柜（盘）及动力开关柜安装
质量标准
（1） （柜）盘的实验检查调整结果必须符合施工规范规定。（检查实验调整记录）
（2）高压瓷件表面严禁有裂纹、缺损和瓷釉损坏等缺陷，低压绝缘部件完整。（观测检查）。
（3）（柜）盘内设备的导线接触面与外部母线连接和（柜）盘及其支架接地（接中性线）支线的检查和评估，同高压开关安装工程质量标准。
（4）小车、抽屉式柜推拉灵活，无卡阻碰撞现象；接地触2对的、投入时接地接头比主触头先接触退出时地接头比主触头后脱开。（观测检查）
（5）小车、抽屉式柜，动、静触头中心线调整一致，接触紧密；二次回路的切换接头或机械、电气联锁装置的动作对的、可靠。（观测检查）
（6）盘（柜）内设备及接线应符合下列规定：
1）完整齐全、固定可靠，操动部分动作灵活、准确。
2）二次接线准确、固定牢固，导线和电器或端子排的连接紧密，标志清楚、齐全。
3）盘内母线色标均匀完整；二次接线排列整齐，回路编号清楚、齐全，采用标准端子头编号，每个端子螺丝上接线不超过两根。盘（柜）的引入引出线路整齐。（观测和试操作检查）
2、应注意的质量问题
（1）基础型钢安装后，其顶部宜用高出抹平地面10mm，基础型钢应有明显的可靠的接地。安装的允许偏差表3的规定。
表
