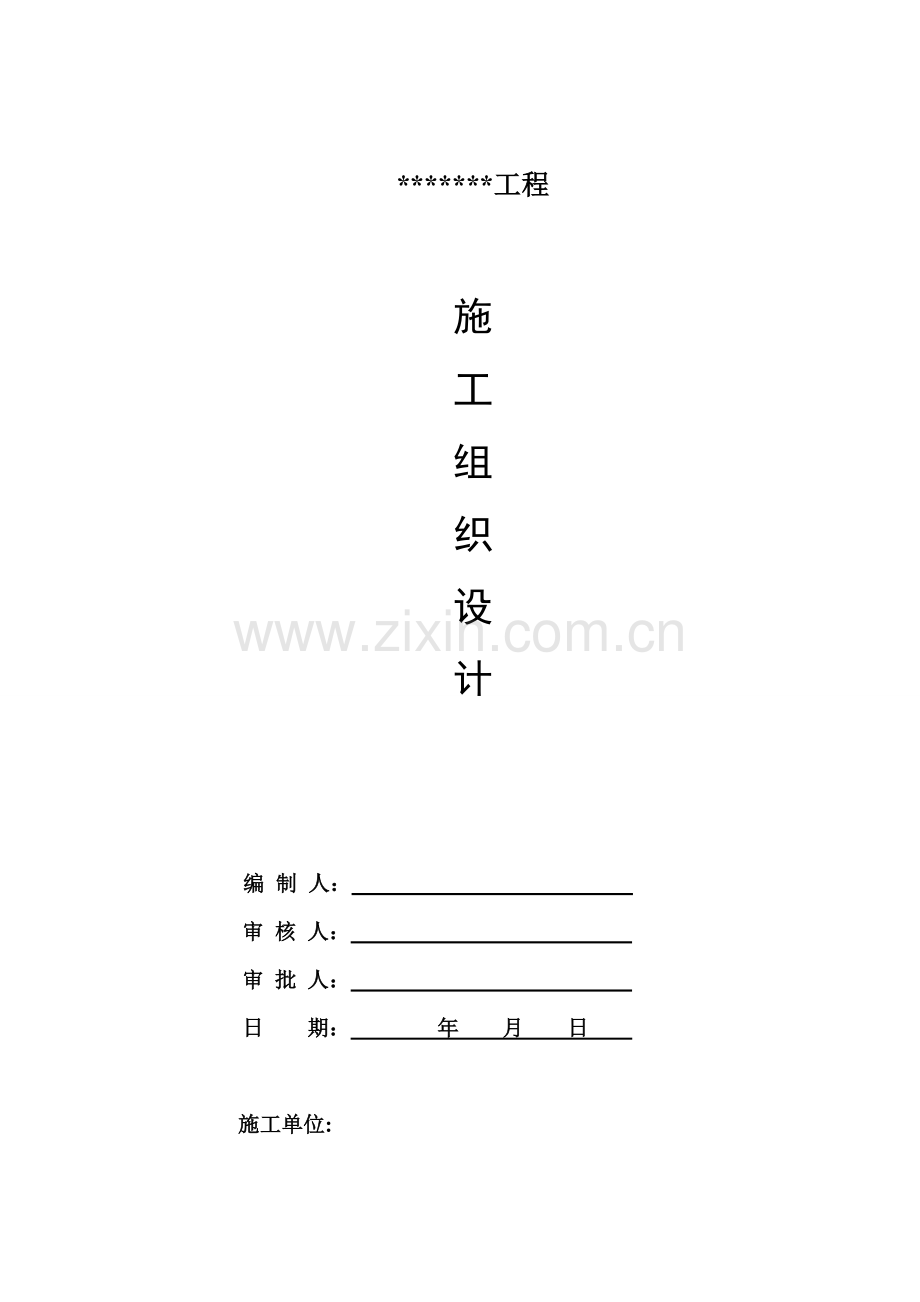

*******工程

施
工
组
织
设
计

编 制 人：
审 核 人：
审 批 人：
日 期： 年 月 日

施工单位:

目 录

1、编 制 说 明 ………………………………………………………………………………….3
2、第一章 工程概况…………………………………………………………………………….3
2.1、第一节 工程概况…………………………………………………………………………..3
2.2、第二节 编制依据…………………………………………………………………………..4
2.3、第三节 本工程的重点与难点…………………………………………………………..…5
3、第二章 施工部署及进度计划………………………………….………..………………..….5
3.1、第一节 施工现场准备…………………………………………..………………………....5
3.2、第二节 施工机械设备准备……………………………………………………...………...5
3.3、第三节 劳动力安排计划 …………………………………………………………...……...6
3.4、第四节 物资准备…………………………………………………………………….……..7
3.5、第五节 施工进度计划………………………………………………..……………..……..8
3.6、第六节 施工现场布置及项目管理机构配置………………………..……………..……..9
4、第三章 重要工程项目的施工方案…………………………………………….……….. …10
4.1、第一节 整体施工安排………………………………………………………………….…...10
4.2、第二节 屋顶护栏、避雷带安装…………………………………………………………….10
4.3、第三节 防水重要施工工艺…………..……………………….………………..…………..13
4.4、第四节 质量检查与规定……………..……………………………………………………..17
4.5、第五节 成品保护……………………………………………………………………………17
4.6、第六节 砌体工程………..…………….…..………………………………………………...18
4.7、第七节 绿化施工方法及施工技术措施…………….………………..……………………...18
5、第四章 保证工程质量和工期的措施………………………………………….……………..21
5.1、第一节 工程质量保证措施………………………………………………………..……21
5.2、第二节 工期保证措施………………………………………………………………..…24
5.3、第三节 雨季施工的工程安排………………………………………………………..…25
5.4、第四节 安全生产、环境保护及文明施工措施…………………………………………26
5.5、第五节 与业主、设计、监理的协调、配合措施……………………………..………31
6、第五章 其他保证措施………………………………………………………………...32
6.1第一节 优化施工以及新技术新工艺新材料的应用与建议………………………………...32
6.2第二节 应急抢险方案…………………………………………………………………….32/33

编 制 说 明
我公司在仔细研究了*********工程施工图纸及招标文献，结合甲方提出的工程规定，根据工地现场条件，编制了*********施工组织设计。在本施工组织设计中将对我公司的施工部署、重要的施工方案及技术措施、现场文明施工、质量保证体系、安全保证措施、环境保护等作具体的阐述。在叙述中将运用图表进行说明，并突出我公司在本工程中将要使用的施工方法和施工思绪，力争使我公司的技术优势在本工程中得以充足发挥，发明良好的社会、经济效益，争创优良工程。本施工组织设计中的施工技术部分也是我公司技术力量和数年施工经验的结合。
第一章 工程概况
第一节 工程概况
1、项目概况
地理位置：本项目是大运软件小镇二期项目，位于广东省深圳市龙岗区莲塘尾一路。
交通条件：园区附近有广深高速与深惠高速交叉，深惠高速与宝荷路交叉，紧靠地铁龙岗线大运站，交通便捷。
建筑性质：本案为大运软件小镇二期项目，建筑为民用建筑，属旧楼改造项目。
2、设计面积:设计总面积约20506m2,其中可上人建筑30栋总面积约16086m2,不可上人建筑14栋总面积约4420m2。
建筑现状：建筑外立面、内部空间、结构改造尚未完毕。经建筑结构师通过建筑安全检测拟定本案屋顶可上人建筑荷载为200公斤/平方米，屋顶不可上人建筑为50公斤/平方米。其中局部可上人建筑女儿墙高度为1.1米，其余可上人建筑女儿墙高度为0.6-1米。屋顶不可上人建筑无女儿墙。
周边环境：周边500米范围内无高层建筑。东南、西北方向毗邻山体，山体海拔尚不明确。西面是园区一期项目。
区域分析：西面园区一期项目休闲设施完善，本案园区也将配备完善的休闲设施。东南、西北方向山体将会建成一个以休闲为主的山体公园。休闲设施基本满足游人的需求。因此对于屋顶的休闲规定相对减少。
3、总体规划
1)绿化功能定位
大运软件小镇的落成与发展将成为龙岗中心片区的软件产业园的中心地带。随着现代化城市不断的进化，城市的环境也受到了很大的影响，于是寻觅一条可连续发展的道路是目前发展的必然趋势
因此规划定位为“探索可连续性发展道路的绿化工程”
2)规划目的
屋顶绿化旨在发明现代城市的可连续性发展的景观，改善城市的生存空间，打造适宜于现代人群的环境，并力图体现现代产业园区高深技术的公司文化。
4、现场不利因素
1) 现状建筑结构老化，安全荷载小于检测荷载，预估可上人建筑屋顶荷载为160公斤/平方米，不可上人建筑屋顶荷载为40公斤/平方米。
2) 检测建筑排水坡度均达不到2%。
3) 局部可上人建筑女儿墙高度达不到规范规定。
本工程总施工面积约16813平方米，（不含铺仿真草面积，其中铺仿真草面积4505平方米暂不施工）。施工内容涉及（但不限于）清除隔热层、铁架及垃圾，防水层施工，闭水实验（按工序2次），成品玻璃钢花钵，排水沟砌筑，碎石过滤包铺设，摊填种植土，护栏安装、避雷系统，布设微润系统和滴管、种植佛甲草、锦竹草、大叶油草等。重要涉及三大施工内容：1、园建部分（屋顶防水），2、水电部分（微润系统、防雷系统），3、绿化部分（种植土摊填、种植草种等）。根据本工程的特点及实际情况，我司编制本《施工组织设计》，是指导龙岗区大运软件园屋顶花园建设示范点工程施工的纲要性文献。在施工中，我公司本着对业主高度负责的态度，将积极与建设单位配合，服从监理工程师的指导，从严控制工程质量，在保证工程质量的同时认真做好安全文明施工，制定环保措施，制定安全生产措施，保证施工中不发生伤亡事故，创建安全文明工地。同时，在施工中将建设单位投资的每一分钱落到实处，以达成有效控制投资的目的，更好更快的交出让业主满意的优良工程。
第二节 编制依据
一、有关国家法律：
《中华人民共和国建筑法》、《中华人民共和国劳动法》
二、施工验收规范及标准：
1)、国家《城市园林绿化工程及验收规范ＣＪＪ／T８２－９９》中关于环境施工的有关规范标准；
2)、城市绿地设计规范》GB50420-2023；
3)、屋面防水施工技术规程 DBJ 01-93-2023；
4)、城市园林绿化养护管理标准 DBJ 11/T213-2023；
5)、南昌市农业地方标准 屋顶绿化规范DB440300/T 37—2023；
6)、《种植屋面工程技术规程》（JGJ 155-2023）
7)、《建筑给水排水设计规范》GB 50015-2023（2023年版）
8)、《室外给水设计规范》GB 50013－2023
9)、《室外排水设计规范》GB 50014－2023
10)、《民用建筑电气设计规范》JGJ16 -2023
11)、《民用建筑电气工程施工规范》GB50303-2023
12)、《供配电系统设计规范》GB 50052-2023
13)、《低压配电设计规范》GB50054-2023
14)、《交流电气设备的过电压保护和绝缘配合》DL/T620-97
15)、《系统接地的型式及安全技术规定》GB14050-2023
16)、《剩余电流动作保护装置安装和运营》GB13955-2023
17)、其他未尽事宜请按国家现行的有关国家及地方颁布的有关规范及规程。
三、安全生产规范、规程标准
《建筑施工工程安全技术规程》（国务院）
《建筑工程施工现场管理规定》（建设部15号令）
《建筑机械使用安全技术规程》（JGB33-86）
《建筑安全监督管理规定》（建设部13号令）
第三节 本工程的重点与难点
一、本工程防水部分是重点。因此，对本项目的施工部署、施工程序、劳动力的合理安排、技术力量的调配、施工后勤保障、成品保护等诸多方面规定较为严格，同时必须做好现场周边环境保护措施及材料进场施工路线安排。材料质量是保证工程质量最关键的要素之一，应按图纸规定挑选材料，加强材料部门与运送部门的协调管理力度，加强现场各工序的施工管理力度；安排好施工机械设备进场时间和合理安排各工序的衔接是保证工期的关键，必须精心组织。同时，施工期间时值低温多雨季节，必须做好防雨措施，保证安全生产，如向施工人员配置雨衣，工地现场做好防雨措施等，准备好足够的雨衣雨棚，为赶进度，小雨不断工等。
二、本工程中间周转材料难度非常大。为了避免多次转运而带来的施工难度，有关材料一律加工成成品，然后集中使用大吊机转运。而防水部分采用商品混凝土泵送，可减少中间周转施工工序，减少人力、物力、财力的浪费。

第二章 施工部署及进度计划
第一节 施工现场准备
一、在公司内部选择优秀的管理人员、技术人员、施工员组成工程项目部。
二、现场施工人员提成2个施工班组，负责清理各自施工现场作业面内的建筑垃圾、杂物、隔热层及拆除原铁架等。
三、实地踏勘现场，根据现场实际情况及实际的交通路线，绘制严密的施工路线图及施工方案，避免由此导致的较差施工问题，顺利准确完毕各项施工工作。
四、根据各楼层施工项目，准确计算各楼层所需材料的工程量，以及按工艺顺序搬运至指定位置。
五、根据临时用水、用电情况拟定水电接驳方案。根据业主单位提供的电源，分别设立独立的配电箱，配备漏电保护器，空气开关、独立电表等。配电箱由专业电工负责看管，所有施工用电由就近配电箱接出，施工用水要注意环境控制与环境保护。
第二节 施工机械设备准备
我们将根据协议工期安排，分批、分期进场施工，同时我们将响应业主、监理方面的规定，随时调配设备进场，保证施工强度、施工进度按计划有序进行。
拟投入的重要施工机械设备表：

序号
机 械 或
设 备 名 称
型号
规格
数量
国别
产地
制造
年份
额定功率
(KV)
生产
能力
备 注
1
丰田越野车
巡洋舰
1
广州
2023
5人
正常

2
泵车

1
湖南
2023
37m
正常

3
吊机

1
湖南
2023
25t
正常

4
自卸车

3辆
广州
2023
8T
正常

5
喷药车

1台
广州
2023

正常

6
剪草机
ZB5
1台
上海
2023
200KW
正常

7
水准仪
苏光DSZ2
1台
江苏
2023
AL132-C
正常

8
手推车
JW-2
若干
深圳
2023

正常

9
冲击钻
DL-2
若干
广州
2023
200KW
正常

10
切割机

若干
广州
2023

正常

11
交流焊机
21867
1台
广州
2023

正常

12
平板震动器

2台
广州
2023

正常

13
砂浆机

2台
广州
2023
2.2X3
正常

1、土方机械将集中在绿化施工阶段进场，以保证场地清理、土方工程的顺利进行。
2、根据机械设备进退场时间安排，对可以上路行走的机械，在规定进场时间内指定专人驾驶到施工现场；其它机械设备，原则上考虑用汽车及平板车运送，除满足城市运送有关规定外，切实保证运送安全；在条件许可的情况下，尽也许安排在夜间运送。
根据本工程的特点和工期的需要，项目部配备充足的机械设备，且可及时调用本工程后备机械，保证工程的顺利进行。
第三节 劳动力安排计划
本工程施工工作面范围广，施工工期也很紧，必须根据具体情况具体安排施工计划，施工中应以“平行施工为主，交叉施工为辅”，根据工程特点，需配备施工技术水平高、综合能力强的施工人员来保证工程质量和进度。
劳动力综合需要量是拟定工程规范和组织劳动力进场的依据，据此计算出各个重要工种在各个时期的平均人数。劳动力组织根据各施工段开工情况及交叉作业的限度陆续进场， 劳动力可根据具体需要做调整。

重要施工人员配备表如下：
劳动力计划表 单位：人
工种
级别
按工程施工阶段投入劳动力情况
第10天
第20天
第30天
第40天
第50天
第60天
第70天
第80天
第90天
第100天
第110天
第120天
第130天
第140天
第150天
第160天
第170天
第180天
备注
管理员
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4

测量员
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1

土建
技工
20
40
40
60
60
60
60
60
60
20
20
20

绿化
技工

40
40
40
20
20
20

养护工

5
5
5
5
5
5

机械
使用员
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2

安全员
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1

质检员
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1

合计
29
49
49
69
69
69
69
69
69
29
29
29
54
54
54
34
34
34

本计划表是以每班八小时工作制为基础的。
第四节 物资准备
开工前，认真做好材料计划采购准备，对各种材料的采购、入库、保管和出库都制定完善的管理方法，以及对加工订货材料的落定和组织。对加工机械进行调试，使之处在良好状态，并准备充足的消耗材料，根据机械设备投入计划有序进场。
根据施工图纸具体计算各楼层所需的各种材料数量，按图纸规定开列重要材料清单，注明产地、品牌、规格型号、等级、数量，分别需提前订货的材料，需外地采购的材料，并编制“材料进场计划”。物料部将根据进场计划，提前贯彻供货单位，对于需经业主、监理公司确认的材料，准备好材料样板供业主选择，对于一进场就急需使用的材料，如护栏、混凝土等应提前安排人员就地贯彻采购，保证工人进场施工。
根据本工程的施工规定及工程特点，我公司已完毕材料的踏勘工作，基本上完毕了材料的准备工作。
重要材料需求计划：
序号
名称
进场时间
1
扶手栏杆、砼砖、玻璃钢花钵
2023年1月16日—2023年1月30日
2
Φ10镀锌圆钢
2023年1月16日—2023年1月30月18日
3
商品混凝土
2023年2月5日—2023年2月12日
4
聚合物水泥基防水涂料
2023年1月15日—2023年1月22日
5
防根穿透性PVC卷材
2023年2月15日—2023年2月20日
6
1:2防水砂浆
2023年2月21日—2023年2月27日
7
高密度聚乙烯蓄排水板
2023年2月28日—2023年3月5日
8
土工布
2023年3月6日—2023年3月10日
9
种植土
2023年3月11日—2023年3月25日
10
砂砖、卵石
2023年3月15日—2023年3月30日
11
PE给水管 DN16、
PE给水管 DN25
PE微润管 DN15
2023年3月15日—2023年3月30日
12
佛甲草
2023年4月3日—2023年4月20日
13
锦竹草
2023年4月3日—2023年1月20日
14
大叶油草
2023年4月15日—2023年4月25日

第五节 施工进度计划
我司根据总施工面的进度情况，制定进度控制目的：根据本工程部署及规定，公司组织项目部各技术人员共同研究，制定了屋顶花园建设示范点工程进度计划，作为控制工程施工进度的目的计划，进度控制目的为：150天之内，即2023年2月1日开工，2023年6月30日竣工，附施工进度计划横道图：
计划开、竣工日期和施工进度横道图（本图只按工作日历天计算，节假日顺延）
附横道图：

第六节 施工现场布置及项目管理机构配置
一、施工现场平面布置
1、施工总平面布置图
在施工红线范围内，结合现场平面布置，租用原有设施、加工车间、现场办公、设备及仓储、供电、供水、卫生、生产、生活等设施的情况和布置。
2、临时用地表
用 途
面积（平方米）
位 置
需用时间
现场办公室
100
前排中间

仓库
50
后排

设备修理室
30
东侧

材料堆放区
200
东侧

厕所
20
出口处

加工厂
200
后排中间

职工宿舍
200
西侧

食堂
50
西侧

临时停车场
100
中间

二、项目管理班子配备情况
项目管理班子配备情况
项目经理
项目技术负责人

施工员

质
量主任

安全主任

安全员
园建班组
绿化班组
管养班组
安装班组

资料员

材料员

第三章 重要工程项目的施工方案
第一节 整体施工安排
各分项分部工程只有在有关的技术措施、安全措施实行后方可进行施工。因此，在施工组织设计规定的措施实行后，工程负责人要进行检查，符合规定后，再进行分项工程施工指令。按如下施工顺序：
进 场
现 场 清 理
临时设施搭建

机 械 准 备
材 料 准 备
园建安装
水电工程施工
园建施工

绿化工程施工
系 统 调 试
工程完必清理
工 程 养 护

第二节、 屋顶护栏、避雷带安装
一、护栏的制作与安装：
1、 施工准备
2、 熟悉施工图纸，作好施工准备。
3、 护栏材料：不锈钢圆管φ50。均为304材质。
4、 配件：膨胀管。
（一） 、施工工艺
（1）工艺流程：
找位与划线 →焊接材料 → 打磨 →抛光 → 安装调整
（二） 操作工艺
1、 定位
根据设计图纸规定的尺寸安排材料位置，其中横向圆管间隔100mm，竖向间隔2023mm。
2.焊接材料
使用氩弧焊丝焊接方管与圆管，保证焊接牢固。
3.打磨
使用角磨机打磨焊接点，使平面达成光滑规定。
4.抛光
使用研磨膏进行摩擦，之后用布轮进行抛光。
5.安装调整
使用膨胀管与墙体固定，调整，使之与窗口适应。
（三）、质量规定
1.护栏制作与安装所使用材料的材质、规格、数量应符合设计规定。
2.护栏的造型、尺寸及安装位置应符合设计规定。
3.护栏高度、安装位置必须符合设计规定。护栏安装必须牢固。
5.护栏接缝应严密，表面应光滑，色泽应一致，不得有裂缝、变形及损坏现象。
（四）、安全措施
1.安装前应设立简易防护设施，防止施工时意外摔伤。
2.安装时应注意下面楼层的人员，以免坠物砸伤下面的作业人员。
3.接拆电线应由专业电工进行作业，避免触电事故。
4.焊接不锈钢护栏时，应注意焊渣，防止焊渣飞溅伤人。
二、避雷带的制作与安装
1. 避雷带施工前准备：
1.1  依据施工图纸对避雷引下线的位置、屋面避雷带的走向、屋面上各种金属管道、支架的布置、各种设备的位置等有充足的了解，根据其位置如何与避雷带连接进行一一策划，保证无漏掉。
1.2 设备工具规定：电焊机、气焊、折弯模具、切割机、钢锯、粉线袋、线绳等设备齐全完好，满足施工现场规定。
2.操作工艺
 2.1工艺流程：
熟悉图纸→材料进场检查→配合预留→定位放线→避雷网安装→校正检查→刷油漆→标记
2.2 施工方法：
2.2.1 引出线配合预留：
当引出线预留时，将建筑物内引下线内的两根钢筋分别用两根避雷带规定规格的镀锌圆钢焊接，从女儿墙内引出，引出高度应不低于300mm，引出的位置应按两个固定支架的位置预留，不得有误差，同时引出于屋面管道、设备连接的镀锌圆钢。 2.2.2 屋面设备、管道的地连接：
在土建屋面保温层施工后，将引出于屋面管道、设备连接的镀锌圆钢于屋面上各种金属管道、支架、各种设备用镀锌圆钢沿保温层上面进行焊接连接，如设备未安装，引出设备基础旁边，铸铁排水透气管不能焊接，用－25×3的镀锌扁钢作成专用支架，用镀锌圆钢（扁钢）顺着透气管引上，引出高度应高于投气帽250～300mm，顶端应作成尖状，利于接闪，引上镀锌圆钢应于铸铁排水透气管保持平行，支架间距不大于1000mm，支架距地平、管顶（透气帽）距离分别为300mm。
2.2.3 避雷带的安装：
2.2.3.1定位放线：
根据避雷带所在墙面上顶的位置进行测量定位，平直部位敷设位置一般先拟定该段墙体的两个端点固定支架的位置，弹线定位拟定其它固定支架位置，造型、曲面部分的固定支架位置应随着造型的变化设立支架。支架间距800～900mm之间，转弯、引出点处的第一个支架距墙面、转弯处的距离250～300mm，同一线段的避雷带之间的支架间距应一致。
2.2.3.2固定支架的安装：
用电锤在所定的支架位置钻孔，深度一般在50～60mm，将孔内的灰尘清理干净，将固定支架埋入孔中，用水泥砂浆或铆固胶进行固定，固定支架采用镀锌圆钢或镀锌扁钢，扁钢支架做燕尾，支架高度150mm，支架在沿避雷带敷设方向应拉线调直，支架应于其固定面垂直，支架固定牢固，不得松动，如用混凝土支座，将混凝土支座分档摆好。先在两端支架间拉直线，然后将其它支座用砂浆找平找直，用气焊将预留垂直向上的引下线镀锌圆钢顺避雷带敷设方向用专用模具煨弯煨平，上平高度为150mm，在调整后的支架根部套上装饰碗。
 2.2.3.3 避雷带敷设：
     避雷带采用镀锌圆钢直径不小于10mm，镀锌扁钢不小于24mm×4mm。一方面将所需圆钢用手锤（或钢筋扳子）进行调直，在圆钢一端用气焊煨制一个来回弯，使其错开一个圆钢直径，长度为10倍的圆钢直径，这样可使与其搭接的圆钢成一条直线，将调直的圆钢焊接或到固定支架上，圆钢避雷带与圆钢支架焊接连接，焊 接 圆 钢 避 雷 带 时煨制来回弯的一端来，回弯应向下或向顶面内侧，下一根圆钢的平直端紧密的搭接在来回弯上，将这一根圆钢先焊接（ 或 卡 接 ） 到 支 架 上 ，然 后 再 对 两 个 圆 钢 的 搭 接 处 的 四 面 焊 接 ，尤 其 是 来 回 弯 跟 部 的 搭 接 豁口处一定要补焊平整，引下线同时应与避雷带进行焊接，焊 接 处 焊 缝 应 饱 满 并 有 足 够 的 机 械 强 度，不 得 有 夹渣 咬 肉 、裂 纹 、 虚 焊 、气 孔 等 缺 陷，焊 接 处 的 药 皮 敲 净 。圆 钢 的 转 弯 半 径为10d ，避 雷 带 的 敷 设 面 为 曲 面 或 带 有 造 型 面 时 ，应 反 复 多 次 的 比 试 ，避 雷 带 应 顺 其 造 型 敷设，圆钢避雷带圆钢之间的搭接处的位置应设立均布、合理、美观，且应尽量的减少搭接，搭接处如与引下线焊接处接近应设立焊接到一起，避 雷 带 焊 接 时 应 顺 直 的 放 置 到 支 架 上 ，各段应受力均匀，不 得 有翘 曲 、 扭 转 ，焊接后不受力变形 弯 曲，对 每 个 焊 点 焊 接 完 成 后 应 敲 掉 药皮，对焊点进行检查，不合格的焊点进行补焊，整 个 避 雷 带 焊 接 完 毕 后 应 用 榔 头 、扳 手 应 对其进行整理、调直。
2.2.3.4 避 雷 带 的 刷 漆 及 标 识 ：
用 角 磨 机 将 每 个 焊 点 进 行 打 磨 平 滑 ，再 对 各 个 焊 点 进 行 防 腐 处 理 应 刷 防 锈 漆 两 遍 ，然 后再对避雷带及支架刷银粉漆两遍，引 下 线 处 应 刷 黄 绿 相 间 的色 环 油漆 进 行 标 识 ，同时还应安装标记牌。
第三节 防水重要施工工艺
1、工艺流程
清除原有隔热层垃圾及拆除铁架 基层混凝土浇筑 涂刷基层解决剂 弹线 铺贴附加层 防水卷材热熔铺贴 热熔封边 蓄水实验 土工布敷设 质量验收
2、 基层解决
（1）、将现有隔热层铲除干净，清除表面尘土、杂物等积存物。
（2）、表面无浮土、砂粒等污物，表面应平整、光滑、无松动。
（3）、C20细石砼找坡随手抹平配40*40钢丝网，浇筑厚度30cm，排水坡度2%，表面用40*40钢丝网抹平。
3、涂刷基层解决剂：
高聚物防水涂料施工,按产品说明书配套使用,基层解决剂是将高聚合物防水涂料与水泥搅拌稀释,搅拌均匀,用长把滚刷均匀涂刷于基层表面上,常温通过4h后,开始铺贴1.5厚防根穿透性PVC卷材，四周上翻300。
4、弹线定位
在基层上弹出基准线，把卷材试铺定位。
（1）卷材的配置—应将卷材顺长方向进行配置，使卷材长向与排水方向垂直，卷材搭接要顺流水坡方向，不应成逆向。如下图

（2）先铺设排水比较集中的部位（如排水天沟等处）按标高由低向高的顺序铺设（如下图）。

5、 铺贴附加层
根据细部构造的具体规定，铺贴附加层
6、卷材热熔铺贴
（1）用高压喷灯与卷材和基层的夹角处均匀加热，待卷材表面融化后把成卷的改性卷材向前滚铺使其粘结在基层表面上。（如图）

熔焊火焰与卷材和基层表面的相对位置
1、 喷咀；2、火焰；3、pvc卷材；4、原地层；5、混凝土层；6、卷材防水层
（2）火焰加热器的喷嘴距卷材面的距离应适中，幅宽内加热应均匀，以卷材表面熔融至光亮黑色为度，不得过度加热卷材。涂盖层融化（温度控制在100—180℃之间）后，立即将卷材滚动与基层粘贴，并用压辊滚压，排除卷材下面的空气，使之平展，不得皱褶，并应滚压粘结牢固。搭接缝处要精心操作，喷烤后趁油毡边沿未冷却，随即用抹子将边封好，最后再用喷灯在接缝处均匀细致地喷烤压实。
8、防水层蓄水实验
卷材防水层竣工后,确认做法符合设计规定,将所有雨水口堵住,然后灌水,水面应高出屋面最高点20mm,24h后进行认真观测,特别是管根、风道根,不渗不漏为合格,否则应进行返工。
9、检查
卷材防水层施工完毕,专业工长自检合格后,应由项目专业质量检查员填写,检查批质量验收记录。检查批质量验收应由专业监理工程师(建设单位项目专业技术负责人)组织项目专业质量检查员等进行验收并签认。
二、重要部位施工方案
1、铺贴平面和立面连接部位的卷材
在铺平面与立面相连的卷材，应先铺贴平面，然后由下向上铺贴，并使卷材紧贴阴角，不应空鼓。立面墙上防水层应满粘。
2、屋面女儿墙防水施工。
女儿墙防水层施工时，应先铺贴平面，然后由下向上铺贴，使卷材紧贴阴角，不能空鼓。上翻到女儿墙顶部满粘卷材，粘贴要牢固。
3、重要节点构造做法
（1）阴阳角：阴阳角处的基层解决后，先用卷材热熔铺贴一层，卷材要剪成下图所示形状，铺贴时要满粘在基层上。

3.7.2.阴阳角卷材铺贴方法图
（2）、几种落水口防水做法

（3）、屋面变形缝防水构造

（4）、管道出屋面处防水构造
原屋面

（5）、屋面分隔缝防水构造
（6）、卷材收头部位解决：
卷材防水层收头部位，上层卷材盖过下层卷材30mm，然后剪切60mm卷材覆盖在收头部位，收头处卷材端头应裁齐后上糊。
（7）20厚1:2防水砂浆保护层，周边向上翻400
（8）20厚高密度聚乙烯蓄排水板满铺
（9）透水型土工布2道
第四节、质量检查与规定
1、屋面防水竣工后，经24小时蓄水实验后无渗漏即为合格。
2、所选用的改性沥青防水卷材的各项技术性能指标，应符合GB18242-2023规定。
3、卷材与卷材的搭接缝必须粘结牢固，封闭严密。不允许有皱折、孔洞、翘边脱层、滑移或影响渗漏水的其他外观缺陷存在。
4、卷材与穿墙管之间粘结牢固，卷材的末端收头部位，必须封闭严密。
5、卷材防水层不允许有渗漏水的现象存在。
第五节、成品保护
1、卷材屋面竣工后，严禁在其上凿眼、打洞或做安装、焊接等操作，以防破坏卷材导致漏水。
2、施工人员应穿软质胶底鞋，严禁穿带钉的硬底鞋。在施工过程中，严禁非本工序人员进入现场。
3、防水上堆料放物，都应轻拿轻放，并加以方木铺垫。
4、施工用的小推车腿均应做包扎解决，防水层如搭设临时架子，架子管下口应加板材铺垫，以防破坏防水层。
5、施工中若有局部防水层破坏，应及时采用相应的补强措施，以保证防水层的质量。
第六节、砌体工程
本工程边沟为M5~M7.5水泥砂浆砌筑MU10机砖。
1、材料规定
砖：砖的品种、强度等级必须符合设计规定，并规格一致，有出厂合格证或实验单。
水泥：水泥要符合设计及规范规定，并有出厂合格证及实验报告，应按品种、标号、出厂日期分别堆放，并应保持干燥。
砂：用中砂，并过5mm筛孔。砂的含泥量不超过5%；
2、施工工艺
a、砂浆采用机械搅拌。砌砖前，砖应提前1—2天浇水湿润。
b、砌筑前，先根据砖砌位置弹出轴线及边线，开始砌筑时先要进行摆砖，排出灰缝宽度。
c、砌筑砂浆要随搅拌随使用，常温下，水泥砂浆要在3h内用完；水泥混合砂浆要在4h内用完，气温高于300C时要比常温提前一小时用完。砌墙时随砌随刮缝，刮缝要深浅一致，清扫干净。水平和竖向灰缝厚度不小于8mm，不大于12mm，以10mm为宜。
3、质量标准
砖的品种、强度等级必须符合设计规定。
砂浆品种和强度等级要符合设计规定。
砌体砂浆必须密实饱满，砖砌体水平灰缝的砂浆饱满度不小于80%。
施工完毕后每隔4小时洒水养护3—4天。
第七节 绿化施工方法及施工技术措施
1、施工程序：土方配置 — 回填转运摊铺 — 微润管布设 — 定位放线 — 草种撒播（根、茎） — 大叶油草铺设 — 养护管理
2、土方配置: 按照设计规定，将轻质土进行配比和搅拌均匀，分派至各施工作业面部位，然后集中用大吊机搬运至各楼层后摊铺均匀。
3、微润系统布设：
3.2、微润管系统平面布置图：

间距0.5m
自来水源
主水管、支管
16PE管，按地块铺设长度为10米
三通、卡扣
微润管，按地块铺设长度66.7米
2m高垂直排气管
阀门、减压阀组、水表

3.2、微润管铺设 分四步
第一步：开 沟
按设计的垄距开沟，沟深4-5cm，沟距50cm均匀布设，规定沟底平整。
第二步：铺 管
将微润管平铺在挖好的沟中，铺管时注意铺平，不要让管扭转，防止通水后导致扭结。不要让土块或石块压在空管上。特别地，开始安装时，应当在适当的位置安装2米高排气管
第三步：微润管与支管连接
将￠15mm的PE支管剪成与沟距等长的段； 用三通将每段短管的一端与一条微润管插接； 另一端与第二条微润管插接。
第四步：通水检查、掩埋
安装完后，启动阀门，接通水源，使水压达0.02Mpa（2米高水压），将微润管气体排出，充满水，管壁胀圆。 检查有无漏水点，发现漏点及时解决； 检查地表湿润体情况，检查出水量； 然后填土掩埋。
4、定位放线：
将场地爬平后，按图纸规定，运用几何图形分割成不同图案，然后标记出各不同图块所种草种类型。
5、草种撒播：
将购买合格的成品草种（佛甲草、锦竹草）切成3-5cm长，均匀地撒播在所在标记位置。撒播:按每平方1.5-3斤的用草量计划草量，将草切成3-5cm长，均匀地撒到种植土上，第一次浇透水，第一周多浇水，夏天高温离地1-2米加层50-80%的阴网效果更佳，1-2个月即达绿化效果。
6、 大叶油草铺植：将场地整平，用大叶油草满铺收边，浇定根水一遍。
7、 养护管理：
7.1、肥水管理
　　1、肥的管理。较少施肥，发现苗缺肥时才施肥都行，用肥量100平方米用尿素1斤，或NPK复合肥1-2斤，注意撒肥要均匀，撒肥后用洒水冲洗掉叶片上的肥料，不然会烧坏叶片或茎的，或赶在阵雨前撒肥。冬与早春不宜施肥。
　　2、水的管理。干透才浇，雨季与冬天少浇或不浇，宜用喷灌系统进行水的管理。
　　3、种植土的管理。一般种植土会自繁自衍，不会减少，但因雨水等冲失时要补土补苗。
7.2、病虫防治
　　入冬前与开春后针对地下虫施一次药，平时注意观测，有病虫发生才打药，每年5-9月是高发病虫期，重要有地老虎及猝倒病，夜蛾类防治要点是在傍晚或晚上打药效果才好，连续打3次，5-7天一次。注意内吸性太强的药在高温天气易产生药害。
7.3、管理要点
　　1、保持屋顶美观、整洁现状，及时清除大片落叶、杂物、杂草，特别在夏秋季要认真做好屋顶杂草清除。
2、雨季做好排水检查，特别是排水口、排水沟等处，以免排水口
