太平庄北街（西二旗东一路～汤立路）电力工程

电
力
管
沟
支
护
方
案

施工单位：北京鑫旺路桥建设有限公司
2023年 3 月 15 日

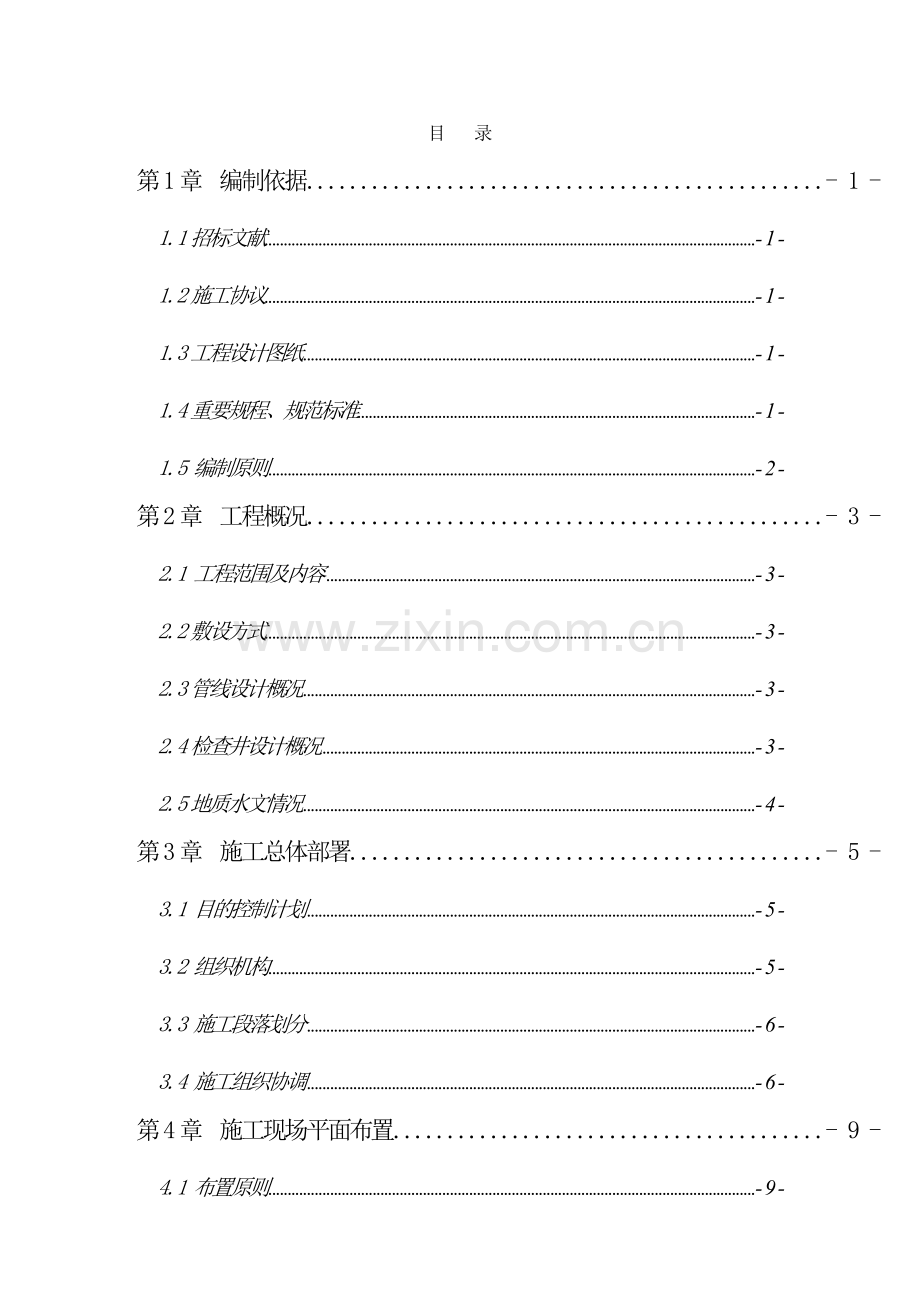

目 录
第1章 编制依据 - 1 -
1.1招标文献 - 1 -
1.2施工协议 - 1 -
1.3工程设计图纸 - 1 -
1.4重要规程、规范标准 - 1 -
1.5 编制原则 - 2 -
第2章 工程概况 - 3 -
2.1 工程范围及内容 - 3 -
2.2敷设方式 - 3 -
2.3管线设计概况 - 3 -
2.4检查井设计概况 - 3 -
2.5地质水文情况 - 4 -
第3章 施工总体部署 - 5 -
3.1 目的控制计划 - 5 -
3.2 组织机构 - 5 -
3.3 施工段落划分 - 6 -
3.4 施工组织协调 - 6 -
第4章 施工现场平面布置 - 9 -
4.1 布置原则 - 9 -
4.2 施工现场总平面布置 - 9 -
4.3 重要临时设施安排 - 9 -
第5章 进度计划及资源配置 - 11 -
5.1 工期及施工进度计划安排 - 11 -
5.2 工期保证措施 - 11 -
5.3 劳动力计划及管理措施 - 13 -
5.4 临时用地计划 - 14 -
6章 施工方法 - 14 -
6.1钢板桩验算 - 14 -
6.2、钢板桩施工 - 23 -
第7章、安全文明施工 - 27 -

第1章 编制依据
1.1招标文献
昌平区太平庄北街(西二旗东一路~汤立路)市政配套工程（三标段）招标文献。
1.2施工协议
昌平区太平庄北街(西二旗东一路~汤立路)市政电力工程施工协议。
1.3工程设计图纸
昌平区太平庄北街(西二旗东一路~汤立路)市政电力工程施工图纸。
1.4重要规程、规范标准
1、混凝土结构工程施工及验收规范（GB50204－2023）
2、钢筋焊接及验收规程（JGJ18-2023）
3、地下防水工程质量验收规范(GB50208－2023)
4、地下工程防水技术规范(GB50108－2023)
5、《绿色施工管理规程》（DB11／513-2023）
6、《混凝土结构工程施工规范》（GB50666-2023）
7、《混凝土强度检查评估标准》（GB/T50107-2023）
8、《混凝土质量控制标准》（GB50164-2023）
9、《建筑基坑工程监测技术规范》（GB50497-2023）
10、《埋地用聚乙烯（PE）结构壁管道系统-聚乙烯缠绕结构壁管材》（GB/T 19472.2-2023）
11、《工程测量规范》（GB50026-2023）
12、《北京市工程测量技术规程》DB11/T339-2023
13、《北京市建设工程施工现场管理基本标准》
14、《北京市建设工程施工现场环境保护工作基本标准》
1.1.4 我单位现有的技术水平，施工管理水平和机械设备配套能力。
1.5 编制原则
⑴在充足理解招标文献与设计图纸及认真踏勘现场的基础上采用安全、合理、可行、经济的施工方案。
⑵施工区段合理划分，施工进度安排均衡、高效。
⑶保护环境、保护文物，文明施工。施工全过程对环境影响最小、占用场地最少，并有较周密的环境保护措施。
⑷严格贯彻“安全第一”的原则。
⑸保证工程质量和工期。
⑹坚持优化技术方案和推广应用新成果，加强科技创新和技术攻关，应用新技术、新材料、新工艺、新设备，保证工程全面创优。
⑺加强施工管理，提高生产效率，减少工程造价。

第2章 工程概况
2.1 工程范围及内容
本工程为昌平区太平庄北街（西二旗东一路～立汤路）市政配套工程的一部分。太平庄北街（西二旗东一路～汤立路）电力工程，结合道路周边情况进行合理布置，设计中考虑在满足周边地区用电负荷的同时，为两侧用户预留甩管。本项目电力管线沿规划太平庄北街（回龙观医院北路～建材城东侧路）道路永中北侧18.5m，太平庄北街（建材城东侧路～汤立路）道路永中北侧23.5m处，由西向东下穿京藏高速、东北环线、途经建材城东侧路、林萃路等，新建一条12φ150+2D150的电力管井主管线，全长约8.5km，布置在道路北侧人行道内。局部过路口、道路渠化段等根据道路情况在不影响其他设施的情况下作相应调整。电缆走廊在人行道上设立电缆标志牌；在绿化带或泥土路段设立电缆标志桩。所有井盖应设立电力标记。支管及预留管端头用涂刷沥青的木塞堵住后回填，并加电缆警示桩做标记。
2.2敷设方式
除下穿京藏高速段采用顶管施工外，均采用明开挖施工。
2.3管线设计概况
本次电力管线涉及多种断面，主干线为12φ150+2D150及10φ1500+2D150，相交规划及现状路口预留12φ150+2D150、10φ150+2D150及2.0m ×2.0m电力方沟（林萃路南北方向电力隧道、电力排管不计入本次工程范围内），支线预留为12φ150+2D150、6φ150+2D150。人行道下敷设的φ150电力管采用6mm厚PVC-C管；机动车道下敷设的φ150电力管采用6mm厚镀锌钢管。管线坡度为2‰。
电力管线设10cm垫层（C15），并采用C25豆石混凝土包封，上下排列，管中心距23.5cm。
2.4检查井设计概况
埋管检查井设在电力管线转弯、变高程及分支处，根据实际情况本工程采用6.1mX2.5mX2.6m检查井。直线段设立检查井，间距控制在50～80m之间，局部可根据情况灵活调整检查井间距。本工程埋管检查井应使用钢筋混凝土现浇结构，1:2.5水泥砂浆内外抹面，外抹面掺防水剂。
检查井内设立集水坑，并安装拉力环、电缆吊架、支架等设施。
2.5地质水文情况
沟槽开挖范围内自上具体依次为杂填土、粉质粘土填土、粘质粉土-砂质粉土、粉质粘土-重粉质粘土、粉细砂、粉质粘土-重粉质粘土、细砂、粉质粘土-重粉质粘土等。
上层滞水位于1.2~4.9m，潜水位于7.2~12.8m。
本工程沟槽深度基本为1.104~7.20 m，个别沟槽深度超过7.2m，所以超过7.2m沟槽考虑降水施工，其他沟槽不考虑基坑外降水施工，需在基坑内进行施工排水作业。若开挖发现与地勘报告不符，则与相关方联系，制定符合现场实际的排降水方案。

第3章 施工总体部署
3.1 目的控制计划
3.1.1 安全、职业健康目的
杜绝重伤以上（含重伤）伤亡事故，伤亡事故为零，职业病发病率控制在1%以内。
3.1.2 质量目的
所有工程达成招标文献和北京地区电力工程质量验收检查评估标准，工程质量合格。
3.1.3 工期目的
计划工期为144历天。计划开工日期为2023年4月1日，竣工日期为2023年8月22日。
3.1.4 文明施工目的
争创北京市文明施工样板工地。
3.1.5 环境保护目的
严格控制重要环境因素，保证施工噪音、粉尘不超过国家及北京市规定标准，废气、废水（液）、废弃物按行业标准解决。
3.1.6 消防目的
杜绝施工场地内发生消防事故。
3.2 组织机构
根据本标段的工程规模和技术特点，项目经理部拟设项目经理一名，项目副经理一名、技术负责人一名。项目经理部下设五部一室（安全保卫部、工程计划部、技术质量部、经营协议部、物资设备部、办公室）。项目经理部组织机构见图。

现场组织机构图
工程计划部
项目经理

总工程师
项目副经理
技术质量部

安全保卫部
材料设备部
经营部
办 公 室
施工作业队

3.3 施工段落划分
考虑到工程战线较长，根据本工程道路施工标段进行分段分区施工。每个施工段内按2个井段为单位组织流水施工。
3.4 施工组织协调
3.4.1 与业主的配合
⑴积极配合业主各项工作，工程中出现的新情况及时向业主报告；
⑵努力寻求新工艺、新方法，在满足施工工艺和工程质量规定的前提下，尽量减少费用，以节约投资。
3.4.2与设计单位的配合
⑴及时与设计单位取得联系，贯彻好设计技术交底，明确本工程设计意图和工程的重点及难点。
⑵审图中发现的问题，及时向驻地监理工程师报告，并向设计人员征求意见，经设计、业主、监理人员批准办理设计变更后方可进行施工。严格按施工设计图纸施工，未经设计单位批准不得随意更改设计。
⑶积极邀请设计单位的有关人员参与关键部位的技术方案讨论审定会，充足理解设计意图，把设计思想贯穿于实际施工工程中。
3.4.3 与监理单位的配合
⑴充足配合监理工程师的“质量、进度、投资”控制和协议、信息管理职能，做好基础工作。
⑵在施工过程中，严格按照监理工程师批准的施工组织设计进行质量管理。在班组自检和质安部专检的基础上，接受监理工程师的验收和检查，并按照监理规定，予以整改。
⑶贯彻质量控制、检查、管理制度。所有进入现场的成品、半成品、设备、材料等均按规定向监理工程师提交产品合格证、质保书及进场报验单，请监理工程师共同把关，审核生产单位的资质、信誉、北京市准用证等是否符合本工程的规定。
⑷部位或分项检查工序的质量，严格执行“上道工序不合格，下道工序不施工”的准则，保证监理工程师能顺利展开工作。
3.4.4 与市政管线、园林等单位的协调
⑴与市政管线部门之间的协调
①施工前对隧道线路周遍各种市政管线认真进行物探，拟定其走向、规格、材料、所属的市政单位。
②协助业主与所属单位联系，签订配合协议。
③按照业主、所属市政单位规定，报送管线改移、拆除、保护等方案。经业主、市政管理部门认可后进行施工。
⑵与园林部门之间的协调
认真准确核算围档范围需要占用绿地及砍伐树木的数量，并做具体的数量表。协助业主办理报批手续，经所属园林单位批准后，签定配合协议并严格按照协议执行。
3.4.5 与周遍居民的协调
为保证居民正常生产生活，施工过程中尽量减少施工噪音，减少对群众的影响，与居民搞好关系。办公室负责群众来访接待，解决施工给居民带来的困难。
3.4.6 与相邻标段的配合
⑴按照业重规定积极配合相邻标段完毕两标段的交界位置的施工。
⑵积极配合相邻标段解决各种突发事件。

第4章 施工现场平面布置
4.1 布置原则
本标段按以下原则布置：
⑴根据现场施工总体安排及交通运营的需要，充足运用规划用地界，施工临时用地以满足施工生产和现场管理为主，少干扰居民正常种植。
⑵减少现场施工用地，减少拆迁量、工人住宿、生活设施、构件及钢筋加工异地安排。
⑶充足考虑市容及环境保护，施工设施布置在满足生产规模和施工工艺的规定下，做到紧凑美观、安全防火。
⑷充足运用既有交通，减少施工临时便道工程。
⑸采用高新吸音材料，减少施工噪音污染。
4.2 施工现场总平面布置
本工程施工场地平面按照规划设计合理布置。
4.3 重要临时设施安排
4.3.1 施工围挡
为便于对本工程施工现场进行管理，本标段的施工场地均实行封闭式管理，采用硬式围挡，围挡板统一采用宽1m、高2m波纹板，板下砌50cm高的24cm厚度的砖墙，波纹板的颜色保持与周边环境协调一致。围挡板采用φ42钢管固定，管间用扣件连接。

钢板桩现场示意图
4.3.2 施工便道
施工期间充足运用现有的社会道路，局部硬化。
4.3.3 生产、生活房屋
生产、生活房屋本着安全合用、布局合理、标准统一的原则进行建设布置。
我单位拟定在施工现场东侧现有空地位置，搭设临设，涉及：办公区、生活区、周转材料堆放场地等。
与本标段有关的工程检查和实验将在本地选择具有相应资质的实验室进行，并征得监理工程师的批准。同时在施工现场建立实验室，其内设立标准养护室，负责监理工程师例行检查、材料的取样及测试，并对机具和测量仪器检查，有效控制各项监控质量。
4.3.4 施工用水
施工用水根据各个道路标段就近的接驳点接入施工场地。综合考虑到消防用水的储备，选择φ80主供水管进入各施工场地，并选用适当的支管引入生产、生活区域。
4.3.5 施工用电
所有施工用电采用三相五线制供电系统，变压器输出端设总控制箱，各施工作业面设分控制箱，通过电缆输电至各用电地。此外，配备两台250KVA的内燃发电机，以备停电急用。
4.3.6 消防设施
在各生产和生活场地按规定配备足够的消防栓及消防箱，另配置足够的灭火器及其它消防工具。同时与本地消防部门联系，取得市政府部门的检查认可，并坚持消防经常自检，保证设施经常处在良好状态，随时可满足消防规定，施工中消防设施不得挪用。

第5章 进度计划及资源配置
5.1 工期及施工进度计划安排
本标段协议开工日期为2023年4月1日，竣工日期为2023年8月22日，总工期144日历天。
5.2 工期保证措施
本工程工期短、任务重，为保证按期竣工，特制定以下工期保证措施：
⑴制定分级控制保证计划
根据总控计划编制月控制计划，根据月控制计划编制周计划，周计划根据前三天的实际情况，调整后三天计划并且制定下周计划，实行日保周、周保月、月保总控计划的管理方式。
⑵组织保证
①选好带头人，建立精干、务实、高效的项目领导班子。
②配备数量充足、经验丰富的技术人员，选派从事市政工程的专业队伍。
③缩短施工准备期，尽早进入工程施工。在协议签署后3天内，项目重要管理人员所有到位，及时调遣生产操作人员和设备进场。
④搞好标准化施工，认真贯彻执行ISO9001标准，通过合理的施工组织与对的的施工方法来提高施工进度，要稳产高产，防止大起大落。
⑤实行工期目的责任制。根据工程项目总体施工进度安排，编制月、周、日施工计划，将工期目的横向分解到部门，纵向分解到班组个人，逐层签定工期责任状，工期目的与个人经济利益挂钩，实行奖惩制度，同时对全体施工人员进行计划交底，激发全体人员的干劲，使全员自觉实行进度计划，做到以工序保日、以日保周、以周保月，最终保证总工期的实行。
⑥搞好后勤服务工作，促进施工生产的正常进行。
⑶劳力保证
根据总体施工进度安排，逐月、逐周作出劳动力使用计划，保证劳动力充足。
⑷物资保证
①保证料源充足。对于结构工程，开工前做出一次性备料计划，提前考察各种材料的货源、储量、运距等，具体制定出进料计划，保证各种物资的供应。
②根据生产计划编制材料供应计划，超前订货加工，同时严把原材质量关，防止因不合格材料而影响工期。
⑸机械保证
本标段涉及施工机械种类多，必须按照计划配足开挖、运送、砼生产浇注、组合钢模板、电动葫芦、注浆设备等，同时做好设备的使用、保养、维修工作，保证各种设备的正常运转，并提高其完好率、运用率。对常用易损的机械配件有足够的库存量。
⑹技术保证
①搞好工程的统筹、网络计划工作，制定阶段目的，科学合理安排施工工序。通过度析各施工工序的时间，采用特殊措施尽也许减少影响进度的薄弱环节，科学合理地缩短各施工工序的循环时间来提高施工进度。同时牢牢抓住关键工序的管理与施工，保证关键工序施工的工期与质量。
②提前做好图纸会审工作，对图纸中有疑问的地方，及时与设计单位联系解决，避免耽误施工。
③组织技术质量人员学习招标文献、技术规范与施工监理程序，准确掌握电力隧道施工规定的标准与程序。
④在开工之前提前做好各分项工程的施工方案与材料实验。
⑤加强技术管理和工序管理，杜绝因工作失误导致返工而影响正常的施工进度。
⑺制度保证
组织全员开展劳动竞赛，建立激励机制，对完毕或超额完毕生产任务的班组实行表扬和奖励，充足调动积极性。
加强操作人员对质量意识的培养，提高施工质量和一次成活率。达成质量标准的一次成活率提高了，也就加快了施工速度，从而可以保证施工进度。
加强例会制度，解决矛盾、协调关系，保证按照施工进度计划进行。
⑻管理保证
加强与业主、监理、设计、管线、园林等单位的联系，同时积极的与其他本地相关部门联系，及时解决施工中存在的问题及突发事件，在施工过程中取得本地居民及有关部门的理解和支持，为施工发明一个良好宽松的施工环境，保证施工生产的顺利进行。
5.3 劳动力计划及管理措施
5.3.1 劳动力计划
根据本标段总体施工部署及工程进度安排，本项目部拟投入的技术工人由钢筋工、电工、钳工、电焊工、砼工、喷砼工、木工、起重工等工种组成，并配备一定数量的普工。根据施工进度计划按周配备人员。
5.3.2 管理措施
⑴由于本标段工期短，工作面多，我公司将抽调具有相关施工经验的管理人员和纯熟工人组成施工队伍，以保证安全高效的完毕施工任务。
⑵在施工现场只设立相关的生产设施，解决项目部管理人员和工人的生活问题，为施工生产提供合理高效的后勤保障。
⑶劳动力进场后应及时签署用工协议，进行上班前的安全技术培训，为其承办国家和北京市规定的各种保险，提供必要的安全保证。
⑷准时下发工人工资，并实行按劳分派和奖罚制度，提高工人的工资待遇，为其提拱强有力的经济保障。
5.4 临时用地计划
临时用地涉及：办公区、生活区、周转材料堆放场地等。
6章 施工方法
6.1钢板桩验算
拉森钢板桩型号选用：SP-Ⅳ型拉森钢板桩，尺寸为600mm（宽B）×210mm(高H) *24mm（厚）。
根据中铁工程设计院有限公司提供地质勘察报告资料，采用拉森Ⅳ型钢板桩，截面抗弯模量W=2043cm3,长度为12米。土的物理性质根据地质钻探资料取得。本计算书的编制参照《建筑基坑支护技术规程》（JGJ120-99），《土力学与地基基础》等编制。
6.1.2、参数信息
重要性系数：1.00；土坡面上均布荷载值：1.50；荷载边沿至基坑边的距离：2.80；均布荷载的分布宽度：2.00；开挖深度度：4.34；桩嵌入土深度：6.00；
土层参数：
序号 土名称 土厚度 坑壁土的重度 内摩擦角 内聚力 饱和容重
(m) (kN/m3) (°) (kPa) (kN/m3)
1 填土 0.86 17.6 8 10 21
2 淤泥质土8.52 15.4 3 7 21
3 粘性土 5.7 19.4 7 11 21
6.1.3、积极土压力计算

Kai=tan2(450-8.000/2)=0.76；
临界深度计算:

计算得z0=2×12.00/(17.60×0.761/2)-0.39/17.60=1.28；
第1层土计算：
σajk上=0.39 kPa；
σajk下=σajk下=0.39+17.60×2.00=35.59 kPa；
eak上=0.39×0.76-2×12.00×0.761/2=-17.09 kPa；
eak下=35.59×0.76-2×12.00×0.761/2=9.51 kPa；
Ea=(0.00+9.51)×(2.00-1.28)/2=3.40 kN/m；
第2层土计算：
σajk上=σajk下=35.59 kPa；
σajk下=σajk下=35.59+17.60×1.48=61.64 kPa；
eak上=35.59×0.76-2×12.00×0.761/2=9.51 kPa；
eak下=61.64×0.76-2×12.00×0.761/2=29.20 kPa；
Ea=(9.51+29.20)×1.48/2=28.64 kN/m；

Kai=tan2(450-3.000/2)=0.90；
第3层土计算：
σajk上=σajk下=61.64 kPa；
σajk下=σajk下=61.64+15.40×0.86=74.89 kPa；
eak上=61.64×0.90-2×7.00×0.901/2=42.23 kPa；
eak下=74.89×0.90-2×7.00×0.901/2=54.15 kPa；
Ea=(42.23+54.15)×0.86/2=41.44 kN/m；
第4层土计算：
σajk上=σajk下=74.89 kPa；
σajk下=σajk下=74.89+15.40×0.00=74.89 kPa；
eak上=74.89×0.90-2×7.00×0.901/2=54.15 kPa；
eak下=74.89×0.90-2×7.00×0.901/2=54.15 kPa；
Ea=(54.15+54.15)×6.00/2=324.92 kN/m；
求所有土层总的积极土压力：

∑Eai=398.40kPa;
每一土层合力作用点距支护桩底的距离为hai；

则所有土层总的合力作用点距支护桩底的距离为ha；

根据公式计算得，合力作用点至桩底的距离ha=3.09m。
6.1.4、基坑下的被动土压力计算

根据公式计算得Kp1=tan2(450+8.000/2)=1.32；
基坑下土层以上的土层厚度之和与水位深度进行比较∑hi=0.86>hwp=0.10,经比较可知，水位在本土层中；
上层土压力计算：
上层土的计算高度为：0.10m；
上层土的土压力为:

σp1k上上=0.00kPa;

σp1k上下=0.00+17.60×0.10=1.76kPa；

根据公式计算得ep1k上上=0.00×1.32+2×12.00×1.321/2=23.01kPa；

根据公式计算得ep1k上下=1.76×1.32+2×12.00×1.321/2=25.34kPa；
式中c1----第一层土的粘聚力；

根据公式计算得第1层土上层土总的土压力为Ep1上=(23.01+25.34)×0.10/2=2.42kPa；
本土层合力作用点距支护桩底的距离为hpi；

Hpi1上=5.95；
下层土压力计算：
下层土的计算高度为：0.76m；
σp1k下上=σp1k上下=1.76kPa；

σp1k下下=1.76+(0.86-0.10)×21.00=17.72kPa；
下层土的土压力为：

根据公式计算得ep1k下上=1.76×1.32+2×12.00×1.321/2=25.34kPa；

根据公式计算得ep1k下下=17.72×1.32+2×12.00×1.321/2=46.46kPa；
式中c1----第一层土的粘聚力；
所以，第1层土下层土总的土压力为：

根据公式计算得Ea1下=(25.34+46.46)×0.76/2=27.28kPa；
本土层合力作用点距支护桩底的距离为hpi；

Hpi1下=5.48；

根据公式计算得Kp2=tan2(450+3.000/2)=1.11；
由于前一土有水，所以该本土层完全有水，重度按浮容重计算；
本层土压力计算：
本层土的计算高度为：5.14m;

σp2k上=17.72kPa；

σp2k下=σp2k上+r'×h2=17.72+21.00×5.14=125.66kPa；
本层土的土压力为：

根据公式计算得ep2k上=17.72×1.11+2×7.00×1.111/2=34.43kPa；

根据公式计算得ep2k下=125.66×1.11+2×7.00×1.111/2=154.29kPa；
式中c2----第2层土的粘聚力；
所以，第2层土下层土总的土压力为：

根据公式计算得Ep2上=(34.43+154.29)×5.14/2=485.02kPa；
本土层合力作用点距支护桩底的距离为hpi；

Hpi2=6.37；

∑Epi=514.72;
每一土层合力作用点距支护桩底的距离为hpi；

则所有土层总的合力作用点距支护桩底的距离为hp；

根据公式计算得，合力作用点至桩底的距离hp=6.32。
通过计算得出图如下：

6.1.5、验算嵌固深度是否满足规定
根据《建筑基坑支护技术规程》(JGJ 120-99)的规定，验证所假设的hd是否满足公式；

6.32×514.72-1.2×1.00×3.09×398.40=1773.70；
满足公式规定！
6.1.6、抗渗稳定性验算
根据《建筑基坑支护技术规程》(JGJ 120-99)规定，此时可不进行抗渗稳定性验算！
6.1.7、结构计算
（1）、结构弯矩计算

弯矩图(KN.m)

变形图(m)
悬臂式支护结构弯矩Mc=123.44kN.m；
（2）、截面弯矩设计值拟定：

截面弯矩设计值M=1.25×1.00×123.44=154.30；
γ0----为重要性系数，按照《建筑基坑支护技术规程》（JGJ120-99）,表3.1.3可以选定。
6.1.8、截面承载力计算
（1）、材料的强度验算：

γx-----塑性发展系数，对于承受静力荷载和间接承受动力荷载的构件，偏于安全考虑，可取为1.0;
Wx-----材料的截面抵抗矩: 2043 cm3
σmax=M/(γx×Wx)=154.30/(1.0×2043×10-3)=76MPa
σmax=76 Mpa<[fm]=200.00 Mpa;
经比较知，材料强度满足规定。
（2）、支护结构的挠度计算：
根据连续梁计算，最大挠度为: 0.10 m。
6.2、钢板桩施工
6.2.1施工准备：
A、插打钢板桩前的准备工作
a 钢板桩通过装卸、运送、会出现撞伤、弯扭及锁口变形，钢板桩在拼组前必须进行检查，剔除锁口破裂、扭曲、变形的钢板桩；剔除钢板桩表面因焊接钢板、钢筋留下的残渣瘤
b、在钢板桩锁口内涂抹黄油以减少插打时锁口间的摩擦和减少钢板桩围堰的渗漏。
c 插打钢板桩的导向设备
按照施工方法，一般先打定位桩，在定位桩上安顿导梁，组成框架式的围笼作为插桩时的导向设备，因此在施打前必须制作导向架。
B、检查振动锤
振动锤是打拔钢板桩的关键设备，在打拔前一定要进行专门检查，保证线路畅通，功能正常。振动锤的端电压要达成 380－420 V，而夹板牙齿不能有太多磨损。
6.2.2、插打钢板桩
A、插打第一片钢板桩
为了保证插打位置准确，第一片钢板桩是插打的关键。插打在导向架上设立一个限位框架，大小比钢板桩每边放大1cm，插打时钢板桩背紧靠导向架，边插打边将浮吊钩缓慢下放。这时在互相垂直的两个方向用经纬仪观测，以保证钢板桩插正、插直，然后以第一根钢板桩为基准，再向两边对称插打钢板桩。在整个钢板桩围堰施打过程中，开始时插一根打一根，即将每一片钢板桩打到设计位置，到剩下最后5片时，要先插后打，若合拢有误，用倒链或滑车组对拉使之合拢，合拢后，再逐根打到设计深度。
B、钢板桩的插打作业环节和技术要点
a、在钢板桩锁口内涂黄油，安顿吊点，根据浮吊起重高度可在桩顶运用拔桩孔系千斤顶，如起重机高度不够，可用钢丝绳在钢板桩1/3以上处捆扎，捆扎处应有夹板，并垫有木块，胶皮以防滑移和受力后吊点处锁口变形。
在钢板桩下端系揽风绳二根，浮吊起吊钢板桩接近垂直状
态时，运用揽风绳控制正反方向。
钢板桩就位下插，第一片钢板桩沿活动导向下插是整个围
堰的基准，要反复测量检查，使其方向垂直，位置准确，必要时可加辅助设施，控制桩在导向内的左右位置。
移动浮吊，将桩夹住后，进一步复核桩的垂直度、位置，
认可后进行插打。使钢板桩（第一片或第一组）下沉到河床设计标高，其它钢板桩则以插打好的桩为准。对准锁口，控制好方向，运用自重下插，当自重不能迫使下插时，可运用配重或滑车组加压。
合拢
A、合拢前的准备
在即将合拢时，开始测量并计算出钢板桩底部的直线距离，再根据钢板桩的宽度，计算出所需钢板桩的片数，按此拟定下一步钢板材如何插打（是增长钢板桩，还是钢板桩插打时向外绕圆弧）。
B、合拢时桩的调整解决
为了便于合拢，合拢处的两片桩应一高一低。方形钢围护有4个面，打完的每一片钢板桩都要沿导向架的法线和切线方向垂直，合拢应选择在角桩附近（一般离角桩4－5片），假如距离有差距，可调整合拢边相邻一边离导向架的距离。为了防止合拢处两片桩不在一个平面内，一定要调整好角桩方向，让其一面锁口与对面的钢板桩锁口尽量保持平行。

钢板桩支护示意图
6.2.3、 连接钢板桩
钢板桩合拢后，及时施工临时排水沟及内支撑的设立，槽钢连接件应自上而下设立，连接四道。沟槽内设集中排水井，采用水泵不间歇抽水，保证基坑内正常施工。
6.2.4、拔桩
待消防水池结构及外墙施工完后，立即拔除钢板桩。拔桩前向沟槽内先填1m厚土方依次再向上拔第二次，自下而上拆除内连件，先拆除下部，待内外填土稳定相遇后，再拆处上部连件进行拔桩。拔桩时先用打拔桩机夹住钢板桩头部振动1min～2min，使钢板桩周边的土松动，产生“液化” ，减少土对桩的摩阻力，然后慢慢的往上振拔。拔桩时注意桩机的负荷情况，发现上拔困难 或拔不上来时，应停止拔桩，先振动1min～2min后再往下锤0.5m～1.0m再往上振拔，如此反 复既可将桩拔出来。
6.2.5、注意事项
钢板桩在插打过程中，钢板桩下端有上挤压，钢板桩锁口和锁口之间缝隙较大，上端总会产生向远离第一根钢板桩的方向倾斜。因此，每打四五根钢板桩就要用垂球吊线，将钢板桩的倾斜度控制在1％以内，超过限定的倾斜度应予纠偏（一次性纠偏不能太多，以免锁口卡住，影响下一片钢板桩的插打）。当钢板桩偏移太多时，采用多次纠偏的方法逐步减少偏移量，若因土质太硬纠偏困难时，采用走四滑轮组纠偏。
由于钢板桩在插打过程中受多方面的影响，整个围堰的侧面顺直度较差，工字钢安装后与钢板桩之间有较大的间隙。为防止围堰的变形，将工字钢与钢板桩之间的间隙所有用型钢焊接支撑连接，围堰的四个角更应加强。
钢板桩的堵漏。一般的做法是在钢板桩施打过程中用棉絮、黄油等填充物填塞接缝。
第7章、安全文明施工
1、钢板桩开始施工到消防水池施工期间天天设专人对基坑变形观测，不少于两次，且坑边天天设专人进行观测土壁，如有异常及时发出信号告知坑内人员撤离。
2、应遵守高处作业安全技术规程有关规定。
3、开挖土方挖土时要注意土壁的稳定性，发现有裂纹及倾坍也许时，人员要立即离开并及时解决.挖土中发现管道、电缆及其他埋设物应及时报告，不可擅自解决。
4、在基坑周边应设有防护设施或明显标志。
5、应经常检查边壁土质稳定情况，发现有裂缝，疏松或支撑走动要随时采用加固措施，根据土质、机械设备重量等情况，拟定堆放材料和施工机械距坑边距离，往坑运材料，应用信号联系。
6、支模应按工序进行，模板没有固定前，不得进行下道工序，严禁运用拉杆、支撑攀登上下。
7、扣件的紧固是否符合规定，可使用扭矩扳手实测，要45～60N.M过小则扣件易滑移，过大则会引起扣件的铸铁断裂，在安装扣件时，所有扣件的开口必须向外。
8、 模板及其支撑系统在安装过程中必须设立防倾覆的可靠临时措施。
9、 基坑内南北两边需分别搭设工作梯，保证施工人员上下安全，作业人员不得爬支架上下。
11、绑扎钢筋和安装骨架，必须搭设脚手架和马道。绑扎墙体钢筋，不得站在钢筋骨架上和攀登骨架上下。
12、混凝土振动棒的操作必须由专人负责，严禁其别人员乱动，使用震动泵前，要检查所用震动泵的电缆保证不破损、不漏电，漏电保护安全有效，灵敏可靠。
13、基坑内需及时设立临时排水沟及集水井，保证雨季排水畅通，在基坑上围四周需设立截水沟，保证雨水不流入基坑内，排水畅通。
14、在雷雨时必须停止露天操作，防止雷击钢筋伤人。

 钢板桩支护重要材料
序号
材料名称
规格尺寸
数量（m）
备注
1
拉森钢板桩
2米及以下
762

2
拉森钢板桩
2~4（米）
10200

3
拉森钢板桩
4~6（米）
7230

4
拉森钢板桩
6米及以上
1250

5
工字钢
25b
19500

序号
项目
单位
数量
备注
1
电力排管12φ150+2D150 6mm厚CPVC
米
7650
干线
2
电力排管10φ150+2D150 6mm厚CPVC
米
65
干线
3
电力排管12φ150+2D150 6mm厚镀锌钢管
米
995
甩管及路口预留
4
电力排管10φ150+2D150 6mm厚镀锌钢管
米
190
甩管及路口预留
5
电力排管6φ150+2D150 6mm厚镀锌钢管
米
86
甩管及路口预留
6
单层直线井 6.1mX2.5mX2.6m
座
100
详见结构部分
7
单层三通井 6.6mX4.6mX2.75m
座
9
详见结构部分
8
单层四通井 6.7mX6.7mX2.8m
座
24
详见结构部分
9
单层135°转角井 4.0mX2.0mX2.6m
座
4
详见结构部分
10
双层直线井6.2mX4.75mX2.6m
座
1
详见结构部分
11
双层135°转角井 4.0mX4.75mX2.6m
座
1
详见结构部分
12
电力排管CPVC ϕ150mm、厚 6mm
米
92500
有混凝土包封
13
电力排管CPVC ϕ150mm、厚 6mm（格栅管）
米
18000
有混凝土包封
14
电力镀锌钢管 ϕ150mm、厚 6mm
米
14360
甩管

序号
项目
规格、型号
单位
数量
备注
1
钢筋混凝土顶管
ϕ1950T8-S
米
130

2
喷射混凝土
C25预拌混凝土
m3
335

3
注浆
水泥-水玻璃双注浆
m3
62

4
外衬钢格栅
钢筋
T
43.36

5
小导管
ϕ32×3.25mm
m
3068
