苏州日本人学校市政工程
施工组织设计

一、工程概况：
A. 道路概述
本工程为苏州新区日本人学校道路、雨污水工程。
道路分为4m沥青道路和房前SB砖道路。
4m道路结构为：3cm细粒式沥青砼（AH-70型）+5CM粗粒式沥青砼+1CM下封层+7CMC25砼垫层+25CM二灰碎石+30cm6%石灰土，结构层总厚为40CM。
人行道结构20*10*6cm预制砼砖+3cmM5砂浆垫层+15cm二灰碎石，总厚21CM。
B、排水概述
本工程排水采用雨、污水分流制。
1、污水管：污水管位于房前道路下，污水管径为250UPCV管及300UPCV管。
2、雨水管道位于绿化带，雨水管径为为200UPCV管及300UPCV管。
本工程管道基础UPVC采用碎石砂垫层，雨水井均采用砖砌落底窨井，方形钢纤维盖座窨井，污水井采用砖砌不落底。窨井管道做法除图纸注明外均根据苏州市政工程排水通用图及设计施工图。
本工程建设单位：苏州新港建设集团有限公司
设计单位： 北京中铁工建筑工程设计院
质量等级：合格
建设单位对工程工期规定，施工日历天为62天，工期较紧。为此在规定的日历天内本公司要采用积极的措施，保质、保量、按期完毕本工程。

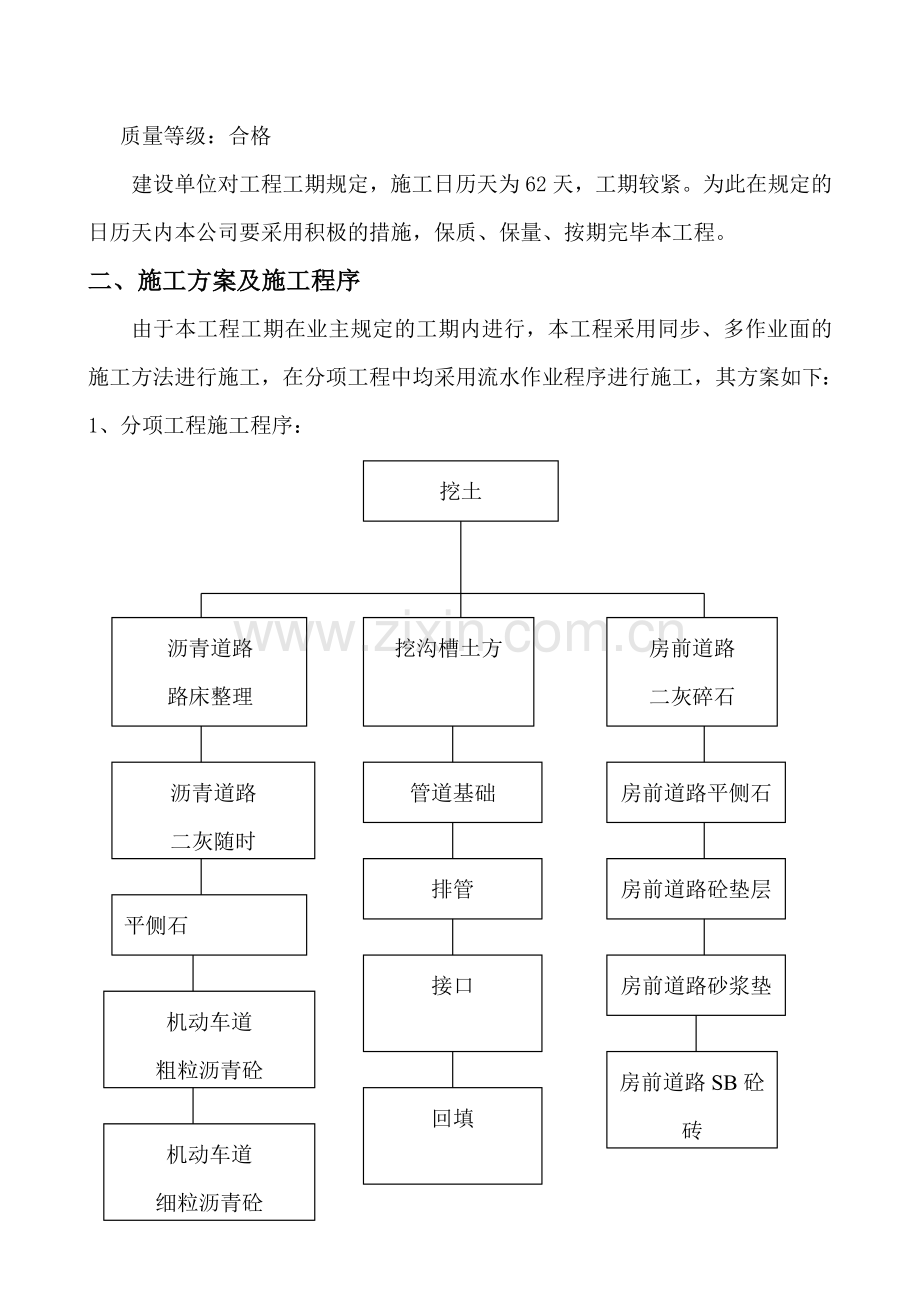

二、施工方案及施工程序
由于本工程工期在业主规定的工期内进行，本工程采用同步、多作业面的施工方法进行施工，在分项工程中均采用流水作业程序进行施工，其方案如下：
1、分项工程施工程序：
挖土

沥青道路
路床整理
房前道路
二灰碎石
挖沟槽土方

沥青道路
二灰随时
二灰碎石
房前道路平侧石
管道基础

房前道路砼垫层
排管

平侧石

房前道路砂浆垫层
接口

机动车道
粗粒沥青砼

房前道路SB砼砖

回填

机动车道
细粒沥青砼

一方面进行本工程路基土方后进行路面施工 。本工程以先完毕4m道路而随后完毕房前道路的施工顺序，管道工程穿插其中。
三、施工方法及技术措施
施工准备工作：
1、组织施工人员进场，根据甲方认可的临时设施位置，搭设临时工棚或安顿临时用房及后勤生活，办公用房等有关设施，拟定材料堆场和设备停置的地方，接好本工程，生活用电、用水，安装好用电安全闸漏电开关等保护装置，＜详见施工平面布置图＞。
2、组织施工技术人员进行BM水准点复测工作，并且增设临时BM点及
平面控制桩，经复测确认后根据设计图纸进行放线、放样。
根据所提供的原始平面控制网点的等级相应的测量规范的规定，用Leica TC905L全站仪(2mm+2ppm、2")，按原始平面控制网点的网形对原始平面控制网点进行复测，并按测量规范的规定进行严密平差。将复测成果报业主或监理。如复测后发现原始平面控制网点发生位移或原始平面控制网点的实际精度达不到相应的测量规范规定，应立即将测量记录、计算方法及计算成果报业主或监理，待业主或监理重新提供原始平面控制网点，按上述方法进行复测，直至原始平面控制网点的精度满足其相应的测量规范规定。
2-1原始高程控制网点的复测
根据所提供的原始高程控制网点的等级相应的测量规范的规定，用Leica NA2水准仪，按原始高程控制网点对原始高程控制网点进行复测，并按测量规范的规定进行严密平差。将复测成果报业主或监理。如复测后发现原始高程控制网点发生沉降或原始高程控制网点的实际精度达不到相应的测量规范规定，应立即将测量记录、计算方法及计算成果报业主或监理，待业主或监理重新提供原始高程控制网点，按上述方法进行复测，直至原始高程控制网点的精度满足其相应的测量规范规定。
2-2. 首级控制网点的布设：
2-2-1首级平面控制网点的布设
根据施工现场的具体地形及施工便道的布置情况，按一级导线的测量规范规定在拟建的路桥的左侧或右侧50～100m、间隔平均距离为100m ~350M埋设首级平面控制网点。埋设方法：用砼埋设预先在顶部加工好“十”字丝的Ø25螺纹钢筋。
埋设好1～2周后，首级平面控制网点基本稳定，开始用Leica TC905L全站仪按一级导线的测量.
规范规定进行首级平面控制网点的观测，认真作好记录。对首级平面控制网点观测成果进行严密平差，并编制首级平面控制网点观测成果表。将首级平面控制网点观测记录、平差计算表和成果表报业主或监理，待业主或监理验收合格后方可使用。
2-2-2首级高程控制网点的布设
运用布设的首级平面控制网点作为首级高程控制网点，用Leica NA2水准仪按四等水准测量规范的规定对首级高程控制网点进行观测，认真作好记录。对首级高程控制网点观测成果进行严密平差，并编制首级高程控制网点观测成果表。将首级高程控制网点观测记录、平差计算表和成果表报业主或监理，待业主或监理验收合格后方可使用。
2-3加密平面控制网点的布设
2-3-1 首级平面控制网点的布设后，在施工交叉作业过程中也许导致测量视线受阻，以及在下雾天气和夏天的阳光下视线不清或晃动等等因素影响施工进度，需对首级平面控制网点进行加密，即加密平面控制网点的布设。此外，为了保证路桥等结构物的测量精度，也需进行加密平面控制网点的布设。根据施工现场的具体地形及施工便道的布置情况，在拟建的路桥的左侧或右侧50～100m、间隔平均距离为100m 埋设加密平面控制网点。埋设方法与首级平面控制网点的埋设方法同样。
加密平面控制网点的观测方法、平差计算方法及编制加密平面控制网点观测成果表与首级平面控制网点的相同。同样要将加密平面控制网点的观测记录、平差计算表和成果表报业主或监理。待业主或监理验收合格后方可使用。
2-3-2加密高程控制网点的布设
为了提高施工中测量的进度和精度，同样要对首级高程控制网点进行加密，即加密高程控制网点的布设。运用布设的加密平面控制网点作为加密高程控制网点，用Leica NA2水准仪按四等水准测量规范的规定对加密高程控制网点进行观测，认真作好记录。对加密高程控制网点观测成果进行严密平差，并编制加密高程控制网点观测成果表。将加密高程控制网点观测记录、平差计算表和成果表报业主或监理，待业主或监理验收合格后方可使用。
2-4建筑材料
2-4-1石料：
苏州市境内的浒墅关、望亭镇、木渎镇均有生产，石质以灰色石灰 岩、花岗岩、石英砂岩为主，尚有来自浙江湖州、江苏宜兴的石料供应,合用于路面、排水、防护及结构物施工使用，质量有充足的选择余地。材料均可水运后驳运至施工现场。
2-4-2砂料：
黄砂重要来自于安徽芜湖、铜陵两地，砂源及质量比较稳定，为石英质中粗砂、含泥量较小，邻近浙江湖州亦有产出适合该标段构筑物的施工，砂料运送可用船舶水运到码头后陆运至现场。
2-4-3粉煤灰：
苏州市辖区电厂较多，粉煤灰储量丰富，常熟电厂年排灰量达40万吨，望亭电厂也年产20万吨的粉煤灰，吴江亦有产出，且均可通过船舶水运至施工现场。
2-4-4石灰：
石灰重要供应产地在宜兴, 石灰以Ⅱ级为主，能满足路用规定，可直接装船水运后陆运到现场。
2-4-5水泥钢材
水泥拟采用本地西山或枫江水泥；钢材选用永钢钢材。
2-5水电条件
2-5-1水:
本施工段河水质量可满足C40砼拌和使用,生活用自来水或井水。
2-5-2电:
据工程进度需要供电300KW,在现场供电不能满足的情况下，拟以自发电。
2-6交通情况
本工程施工材料的运送，可以运用汽车运送到工地，交通较为方便。
2-7材料实验
2-7-1实验设备和条件
成立工地实验室，使用面积合计40m2，涉及办公室、备用地、砼试件养护室、砂石料筛分现场实验。配备300℃烘箱及1kg、2kg、500g天平各一架，台秤、案秤各一件，以及坍落度筒砼试模等满足现场施工抽样需要用量。钢筋、砼实验请有资质单位进行，含监理业主抽检。
2-7-2实验人员配备
工地实验室，配备2名专业实验检测人员，完毕平常工作。
2-7-3实验项目和手段
钢筋水泥及材料、砼配合比、土工等实验请有资质单位进行。砂、碎石、水泥、钢筋物理性能除按规范规定的频率检测外，在施工过程质量控制，由工地实验员随机抽样，特别是砼试件，钢筋的电焊接头实验。对于外购预应力空心板梁质量亦进行相应现场随机抽检，并请现场监理实验工程师抽样检查。
2-7-4实验计划
工程水泥根据水泥厂年生产能力定出检查或200吨为一批次；钢筋根据规范不超过60吨为一检查批；砼现浇其砂、石料不超600吨为一检查批，并按不同批进料定出批次；砼试件按单构件，除满足20%的监理抽检外，依据规范及养生过程实验需要制足够的试件；钢筋对焊以300个接头为一检查批次， 电焊200个接头为一检查批次。土工实验按规定进行。
实验室仪器、设备管理制度、工作制度、岗位责任制度、安全及卫生制度和各种设备仪器操作规程等上墙，同时绘出砼浇筑强度波动的控制图。
2-7-5实验报告的确认和台帐的建立
所有的实验原始记录，都要认真妥善保管，按材料验证实验、标准实验、抽样验收三部分建立实验资料成果台帐。
3、土方工程
3-1临时排水沟设立
为了进一步减少原土方含水率，在路基边坡外2.0m处二侧挖排水沟0.6*0.8，并开设横向排水沟，深0.6m，宽0.8m。
3-2一般填方路段路基
按设计规定将路基超高土方挖除，用15T的压路机按规范规定进行碾压，要做到无弹簧、无起皮、无波浪积水现象，在道路全幅范围内，用厚30cm6%灰土进行解决。
3-3 6%灰土施工方法
石灰土施工采用路拌法，工艺操作流程图为：
整理路床
整平轻压
洒水闷灰
挖松土方
施工放样

加水湿拌
石灰消解
碾压成型

养 生

石灰土采用稳定土拌和机拌制，生石灰选料标准要符合《公路路面基层施工技术规范》JTJ034-93（以下简称《规范》JTJ034-93）中的石灰质量技术指标表3.2.2规定的Ⅲ级消石灰或生石灰，并应尽量缩短石灰的存放时间。生石灰应在使用前7-10天充足消解。挖松土方假如发现土质过干应洒水，计算石灰用量后，划出铺灰边线进行摊铺，土块最大粒径不应大于25mm，此时拌和后进行闷灰，使其发生充足的理化反映。初步整平后有8t压路机快速轻压1-2遍，使石灰土的平整度横坡符合规定。当石灰处在最佳含水量时，进行终压，表面水份局限性时，可适当洒水，用15t振动压路机碾压6-8遍，自路边压向路中至无明显轮迹为止。
碾压成型的石灰土路基即进行养生，要保持一定的湿度，养生期在七天以上，可用洒水车洒湿保养，养护期间不允许车辆驶入。石灰土施工时，应先采用机械粉碎路基填土，然后撒消解石灰，再采用机械进行充足拌和后进行碾压。
3-4回填土方规定
淤泥或含生活垃圾和有腐蚀物的土及有机物质的土方不得使用在本工程的路基回填土中，在回填过程中，必须分层碾压，其碾压厚度不得大于20cm，且规定人行道与车行道路基同时填筑，填土宜采用符合规定的黄粘土进行回填，含水率接近最佳状态，一般含水率应掌握在16-18%之间。路基土的压实最佳含水量及最大干宽度应路基修筑前在取土地点取具代表性的土样进行实验来拟定。
3-5土基质量标准
土基压实度标准采用轻型击实标准，填方路段车行道槽下0-80cm深度范围内压实度达成95%，大于80cm深度范围内压实度达成93%，挖方路段0-40cm深度范围内压实度达成95%,40-80 cm深度范围内压实度达成93%，人行道压实度达成87%，车行道道地地土路基顶面弯沿值为3.40mm，人行道土路基顶面弯沿值为3.70mm测试标准车为BZZ-100相称于黄河JN-150，土路基压实质量检查程序详见附图。
4、路基基层
路基施工在土路基结束后，压实度及土基弯沉达成设计规定后进行施工。
4-1二灰碎石施工：
4-1-1二灰碎石拌制
二灰碎石采用厂拌二灰碎石，用汽车装运至工地，用摊铺机摊铺，人工辅助整平，进行轻一重一轻碾压成型，养生。在开工前本公司即将实际的施工配合比计算测定，附资料送达厂家。
二灰碎石摊铺时将接触面清扫、洒水。二灰混合料的推放时间超过24小时不再使用，养生期为七天，并且保湿养生。二灰碎石用摊铺机摊铺，在摊铺过程中，如不能避免纵向接缝的情况下，纵缝必须垂直相接，不应斜接，并按下述方法解决：
在前一幅摊铺时，在近靠的后一幅的一侧用方木或钢模板作支撑，方木或钢模板的高度与二灰碎石层的压实厚度相同。
在摊铺后一幅之前，将方木或钢模板除去。如在摊铺前一幅时采用方木或钢模板支撑，靠边沿的30cm左右面难于压实，并且形成一个斜坡。在摊铺后一幅时，应先将未完毕压实部分和不符合路拱规定部分挖松并补充洒水，待后一幅混合料摊铺后一起进行整平碾平。
4-1-2二灰碎石基层用原材料规定同上述石灰、粉煤灰质量指标。
粉煤灰中SiO2Al2O3和Fe2O3 的总含量应大于70%，粉煤灰的烧失量不应超过20%，粉煤灰的比面积宜大于2500 cm2 /g ，粉煤灰干、湿均可，干粉煤灰如堆在空地上，应加水，防止飞扬导致污染，但湿粉煤灰含水量不宜超过35%。使用时，应将凝固的粉煤灰块打坏或过筛，同时清除有害杂质。
开工前项目经理部要按设计提供需的二灰碎石的配比及所选用的材料通过实验来拟定其最佳含水量和最大干密度（用重型击实实验法），并在施工过程中严格控制。
二灰碎石七天浸水无侧限抗压强度规定机动车道≥0.8Mpa, 非机动车道≥0.6mpa，压实度≥97%，其养生期为7天，在养生期内，应保持表面湿润，在养生期内严禁车辆通行，道路基层质量检查程序见附图三。
5、路面工程：
5-1平侧石：
平侧石为30Mpa水泥砼预制件，预制砼规定线条平整，表面光洁，侧石排砌时，砌缝宽10mm，用1：1水泥砂浆勾凹，凹缝深度3—5mm；平石勾平缝，平侧石排砌时，规定砂浆不得污染平侧石砼表面。砌筑时，严格控制好顺直度及顶标高，用水平尺随砌随检，控制其相邻平侧石度差在3mm以内。
平侧石基础应拍实，外侧填土必须夯实。到工地的半成品由现场收料员或质检员逐块检查，侧石棱角清楚，表面平整，外观有缺陷，色差的不得使用。
5-2下封层：
级配、材料规格及用量应符合《沥规范》附录D表D.0.2中的规定，交通道路石油沥青质量规定的规定，在施工下封层前，必须清除二灰碎石基层表面浮尘及泥土，施工方法采用单层沥青表处进行施工。老路面接坡段，应清扫干净，并刷一层粘层油，厚度小于0.25cm部位应用铣创机，铣创到0.25cm。
5-3沥青铺设
施工前对道路上的平石尺寸，高程进行复核，铺设应顺直，侧石下砼强度应符合设计强度，其背面用砼塞肩密实，并对道路上所有的窨井进行调整，并复核其标高。
沥青砼施工，从选料、拌和、摊铺、碾压、实验至自检的整个工艺过程，我公司都建立了全面的完善的质量管理体系。原材料选用都要通过实验，必须符合前述《规范》GB50092-96中条款，细、粒集料及填料采用粘附性好的碱性石料。沥青层砼面层的级配；材料规格及用量应符合《公路沥青路面设计规范》附录D中D.O.7的规定。
沥青砼的技术标准
项 目
击实次数（次）
稳定度（KN）
流值
（1/100cm）
空隙率（%）
饱和度
（%）
压实度
（%）
细粒式沥青砼
两面各50
〉5.0
20-45
3-6
70-85
94
粗粒式沥青砼
两面各50
〉4.0
20-45
4-10
60-75
94
拌和过程中，每一班都必须抽样化验，测定必要的技术指标，做到事前拉控制：从拌和场运送至施工地时车上覆盖棉毯或苫布缝，一防止抛撒，二防止输送途中热量损失，使摊铺碾压能在合理的湿度内施工。运送到现场湿度控制在120—150℃，摊铺湿度控制在110—130℃为宜，碾压时沥青砼湿度不得低于110℃。
沥青砼摊铺要组织好前后场和运送设备，连续施工，以减少甚至消除接茬。机动车道采用两台摊铺机联合作业，相邻两幅之前应有重叠，重叠宽度宜为5—10cm。相邻两台摊铺机宜相距10-30m，且不得导致前面摊铺的混合料冷却。混合料供应应在满足不间断摊铺时，采用全宽度摊铺机一幅摊铺。摊铺机自动找平时，下面层宜采用由一侧钢丝强引导的高程控制方式，表面层采用摊铺怪前后保持相同高差的雪撬式摊铺厚度控制方式，经摊铺机初步压实的摊铺层应符合平整度、横坡的规定规定。沥青砼的松铺系数应根据实际的混合料类型，施工机械和施工工艺等由试铺试压方法或根据以往实践经验拟定，或以1.15—1.35作为参考。在实践中调整后拟定。摊铺过程中应随时检查摊铺层厚度及路拱、横坡，并用以下公式校验平均厚度，不符合规定期，应根据铺筑情况及时进行调整。
摊铺沥青砼应缓慢、均匀、连续不间断，过程中不得随意变换速度或半途停顿，其速度应根据拌和能办及动输配套情况及摊铺厚度、宽度拟定，一般控制在2-6m/mim。
沥青砼的碾压先择合理的压路机组合方式及碾压环节，达成最佳碾压效果。宜采用钢筒式静态太路机与轮胎压路机（或振动压路机）组合的方式，采用初压（轻型）、复压（重型）、终压（轻型）的三阶段碾压方式。
注意：初压时，应将驱动轮面向摊铺机、压路机起动，停止应减速缓慢进行。
5-4房前道路铺设：
20*10*6C30砼预制砖到有资质的厂家定制，在施工前应清扫二灰碎石表面的尘土，用3cmＭ5水泥砂浆进行铺设，采用人工铺设C30砼预制砖，用木锤、锤击、道板，一般应紧靠不留隙缝，铺完后，应对局部不平整段进行调整。
5-5砼垫层
5-5-1模板安装
由于钢模板接头多，所以要加密铁橛以保证直顺，钢模高度采用25CM，顶面必须测平，个别钉箱钉不进铁橛时，可在箱外紧靠钢模内外钉橛固定钢模，以保证钢模整体直顺符合规定。
5-5-2搅拌机装料顺序
装料时为砂，水泥，碎石，进料后，边搅拌边加水。混凝土拌合物每盘的搅拌时间，应根据搅拌机的性能和拌合物的和易性拟定，混凝土拌和物的最短搅拌时间，自材料所有进入搅拌鼓起，应掌握拌合物开始出料止的时间。
5-5-3混凝土的运送
采用机动翻斗车运送。必要时应有遮盖或保温措施，出料及铺筑时的卸料高度，不应超过1.5m。当有明显离析时，应在铺筑时重新搅拌。
5-5-4混凝土的摊铺
检查模板：位置，高度直顺：支撑及铁橛是否牢固。砂垫层是否平整、振实。摊铺虚厚一般高出模板2~2.5CM，摊铺时可在模板顶面加一条临时活动木档板（约3CM）以防震初期混凝土外溢，随着混凝土初期震捣进度逐渐步向前移动。允许时间工地根据使用的水泥，施工气候等条件拟定，一般道路混凝土拌合物最长时间。规定拌合物，运送及施工中不漏浆，不变干，不离析，卸料高度不超过1.5m。如现场有显离析现象，应在摊铺前重新拌匀。
5-5-5混凝土振捣
平板震捣：混合物分条、分层随摊铺、随平整即使用平板震捣器振捣，一般先由混凝土板块的边沿开始摊铺，振捣时按垂直方向顺行行驶振捣。每一行重叠15~20CM，初振找平后沿板四周振捣一遍，然后再纵向压茬振捣（顺路方向）。
5-5-6养护及拆模
砼成活后再加草帘，但不要洒水。一般在砼成活后即可拆模。
6.排水工程
排水工程重要施工工序有:挖沟、砂石基础、排管、回填砂垫层、窨井砌筑。沟槽回填，其施工过程如下：
测定沟槽中线、边线和井位 机械挖沟槽、人工清底 铺砂石垫层 排管 回填砂 窨井砌筑 沟槽回填。
6-1测量
管道中线位置由定位的窨井拟定，故开挖沟槽前应精拟定各井位置，并做好护桩。中线定位后，根据槽底结构宽度、开挖深度、放坡系数拟定上口开挖宽度，放出沟槽边线，即可开始开挖作业。
6-2沟槽开挖
沟槽开挖采用1M3履带式反铲液压挖掘机，配合人工清底。雨水沟槽开挖时，应使坡面平整，防止坡面积水，配合人工随挖清，同时沿槽底一侧或两侧开挖排水沟。挖起的土方应运用挖机的长臂尽量堆置在离沟槽稍远的一侧。雨污水管采用大开挖。
6-3浇筑基础、安管
安装前先检查管材质量，砼管材均为UPVC管，除规定供应商提供产品合格证书，对现场检测不合格的产品坚决剔除，保证无不合格产品进入场内，下管时应用经纬仪控制管道位置，防止发生偏位。管材采用人工办法安装。安装时根据控制严格制管道中心高程，以避免管内底高程和接口两项指标超标。安装结束后
污水沟槽开挖完毕后，铺填10CM碎石垫层，电动夯；然后铺填5CM砂垫层，用平板振动机振压平整，以保证砂石垫层有足够的密实度。
UPVC管,接口采用O形橡胶圈，安装前客壁内应保持洁净，安装时宜将承口逆水流方向，插口顺水流方向安装。安装过程中，规定质地致密,无气孔,表面平整各道工序应严格安照出厂操作说明进行操作防止出现渗漏现象。
6-4窨井砌筑
本工程设计采用10#砂浆砌MU7.5砖的矩形窨井。砌筑前应检查基坑开挖尺寸是否符合操作规定，假如不能满足砌筑及粉刷的操作规定，应补挖后再开始砌筑。砌筑前应清理基础表面杂物，冲洗净表面泥浆应规范。雨水窨井落底应满足设计规定，砌时砖应做插入到墙身，使流槽和井墙形成一整体。砌井用砖块应充足湿润，严格按设计墙厚规定砌筑。砌砖应做到墙面平直，边角一致，夹角应对齐，上下错缝，内处搭接，使井体不走样。整刷前应将墙面洒水湿润，残留的砖缝浆应清除。抹面应按两道工序操作，先刮糙打底后抹光。抹面宜先外壁后内壁，抹面层厚应均匀、平整、密实，一般厚度控制在15MM。抹面终凝后，应做好加湿养护，防止收缩裂缝。
6-5沟槽回填
雨水管道验收、污水管道闭水合格，应及时进行沟槽回填工作。UPVC管应满沟槽回填砂至管顶10cm.
6-6井盖座安装
根据以往施工经验,路面竣工极易在井盖周边开裂,下沉,究其因素,有以下两点:
钢筋混凝土井座采用钢筋质量较差,混凝土强度不够.
混凝土井座和井身之间以及钢纤维盖座和混凝土井座之间未座浆或座浆不饱满,受路面行车荷作用后,因井盖座下沉而导致路面开裂.为杜绝以下事故发生,安装用混凝土井座和钢纤维盖均应使用合格产品,且有出厂证明.盖座安装时应座浆饱满,稳固.在砂浆达成强度规定前应保证盖座不受重压或位移.安装时严格控制好井盖调程,井盖随路面纵,标高低于路面0--5M
四、施工质量保证措施
1、本工程目的质量等级为合格。
2、本工程项目经理部在总公司贯标学习、实践中，严格按照GB/T19002-1994idtISO9002：1994《质量体系一一生产、安装和服务的质量保证模式》进行操作，并将《质量程序文献》中的内容指导现场施工，对重要的施工环节如沥青砼施工等都必须经监理工程师签认或下达开工令后才可进行，对重要的施工用材如二灰碎石、沥青油、沥青混合料的实验及配比设计必须报监理工程师批准。
3、本工程设专职质检工程师，各检查过程实行全面质量监控，只有完毕自检，并合格后方可提交监理验收。
4、完善全面质量管理体系，建立以班组为基础，技术人员为核心和QC活动小组，本工程拟建立道路，桥梁，排水,三个QC小组。
5、认真向施工组成员、作业人员做好技术质量交底工作，明确施工环节、工艺操作方法、技术标准和质量技术措施。
6、对技术难度大、工艺规定高的工程项目或工序要进行专项技术交底及制定工艺细则，明确操作方法、技术标准、工艺规定和质量标准。
7、做到工程质量每周综合检查，每月全面总结制定进一步措施，并将结果公布或传达给项目部全体职工。
8、做好测量工作。
8-1成立测量控制组，由测量工程师负责，测量前编制测量设计，据此实行。
8-2施工前做好护桩工作，对工程控制桩严格保护，对不便保护的桩设立护栏，做好记录。
8-3水准点的设立。水准点的闭合差应控制在规范允许范围内做好记录，经常复测。
8-4坚持测量工作双控制、复核制、交接签认制。
9做好工程实验工作。
9-1地方大宗材料的检查，每批砂料均需进行筛分及含泥量的检查，每批、石料进行强度、压碎值及含泥量检测，粉煤灰的烧失量、石灰的等级、集料的粒径等都是原材料的检测内容。
9-2工程用水泥、半成品、成品均要有产品合格证，三材采购选择信誉良好的供应商，水泥和安定性实验，钢材的拉伸、弯曲实验、沥青油和混合料的实验、抽样、分批及抽查数量按施工规范严格进行，检测出不合格产品不得使用。
质量检测一览表（控制指标均按设计规定）

序号
检 测 项 目
手段及方法
备 注
1
填土压实度
环刀法或核子仪
实验室
2
土基弯沉
弯沉测试车
实验室
3
二灰压实度
灌砂法
实验室
4
二灰弯沉值
弯沉测试车
实验室
5
沥青油、混合料常规实验
马氏实验
实验室
6
道路整体弯沉
弯沉测试车
实验室
7
沥青压实度
蜡封法
沥青施工班取、送样
8
粉煤灰、水泥、砂、石、砖、石灰等大宗材料
质保单检查及总公司实验室复测
实验室
9
砼的抗压、抗折强度、砂浆强度
试块
实验室
10
平整度
3米直尺
施工组自检
11
分部、分项、各工序现场检测
水准仪、经伟仪、钢尺、皮尺
施工组自检
质 量 管 理 体 系
项目经理及项目技术负责人

总公司实验室
质量工程师

道路作业班
二灰拌合场
资料管理员
材 料 员
施工技术员

测量施工班
排水作业班

施 工 管 理 系 统 图
项目经理

劳 资 财 务
质 量 检 测
工 程 试 验
材 料 物 资
安 全 文 明
施 工 技 术

测 量 组
道 路 班
排 水 班

附表：1、质量保证体系方框图
2、检查总程序图
3、砼质量检查限度图
4、道路基层质量检查程序
5、路基填土压实度质量检查程序图
6、施工质量分析解决方框图
五、施工管理组织措施
1、本工程实行项目经理负责制，以项目经理为核心成立精干高效的施工管理组织机构。
2、工程项目经理部下设三个专业班：道路工程班、桥梁班、排水工程班，工班长由训练有素的生产技术骨干担任，加强全体施工人员的职业道德、技术业务水平，实行讲管理；出效益、抓安全、保质量的四贯彻工作方法。
3、把责任心强、专业技术良好的人员充实到重要工艺和关键工序中去，实行奖勤罚懒，体现多劳多得的分派原则。
4、加强机械设备管理，使各类机械始终保持良好的运营状态，充足发挥机械设备的作用，各机驾人员必须持证上岗，机械人员管理责任到位。
5、加强材料管理，杜绝浪费，现场材料堆放整齐规范，严禁乱丢乱扔，实现材料使用的良性循环；材料要分露天存放和室内存放两种，必须将室内存放的材料（如水泥等）置于洁净干燥处，有专人看管，先到先用，后到后用，尽量减少库存，但又要注意不致急用时发生缺货。
6、加强现场收料与供货人员的监管机制，要做到总公司送货及时、足量、优质，现场收料员验货严格，辨认能力强，度量准确，保证为项目经理及时提供年需材料，不合格材料要拒收退货。
7、加强现场文明施工，树立良好的公司形象，文明施工要有具体化的章程上墙，有专人管理，文明施工管理人人每一工序抓起，在每人身上体现。
8、本工程的劳动力组织，由本公司所属工程处负责施工，机械分公司配合施工。人员配备120人。
9、施工管理组织体系

项目经理：

技术负责人：
项目副经理：

材 料
负责人
机 械
设备员
施 工
技术员
质 检
工程师
测 量
工程师
试 验
工程师
安 全
负责人

排 水
工程班
测 量
工程班
道 路
工程班

9-1项目部管理组织体系
9-1-1 项目经理对本项目的工程质量负责，对履行协议负直接责任.
9-1-2 执行公司的质量方针，组织在项目部中贯彻和实行公司质量体
系文献的各项规定，分派质量管理目的，对项目质量指标的完毕负责；
9-1-3 制定项目经理部项目质量管理目的和安全管理目的及工期管理
目的；
9-1-4 负责公司和分公司制定的纠正和防止措施在本项目部的贯彻和
贯彻；
9-1-5 参与工程回访，负责工程维修工作。
9-2 技术负责人
9-2-1协助项目经理履行对顾客的承包协议，实现工程质量目的；
9-2-2 负责公司质量体系文献在工程项目上的组织实行；
9-2-3 对工程质量负全面责任；
9-2-4 组织发本项目部职工的质量教育工作，积极开展各种质量活动；
9-3 施工负责人
9-3-1 具体负责生产调度、进度安排、文明施工、以及生产、安全管
理和保障后勤供需。
9-3-2 组织工程均衡施工和工序管理，合理配置各种资源，对工程的进
度、成本、安全、文明施工等负全面责任；
9-4 道路工程师
9-4-1 参与编制施工组织设计，优化施工方案，负责贯彻各项技术节
约措施，提供技术节约措施控制计划；
9-4-2 负责向专业工长进行技术交底，并按交底规定组织施工；
9-4-3 负责编制与修订特殊过程施工方案，负责组织专人在施工中连
续跟踪、监督和记录施工方案的实行；
9-4-4 组织本项目部有关人员审核图纸，并提交书面审图意见；
9-4-5 负责本项目质量记录的汇总评估；
9-4-6 编制各类施工进度计划和半成品加工计划；
9-4-7 参与对不合格产品的报告、调查及处置工作；
9-4-8 组织好生产过程的各种原始记录及记录工作，保证各种原始资
料的完整性、准确性和可追溯性；
9-5 项目质检员
9-5-1 严格执行公司质量方针、目的，积极协助项目经理、项目施工
员做好项目工程质量管理工作，保证质量目的的实现；
9-5-2 负责对分项工程检查、签证，参与分部工程验评，严格执行上
道工序未经检查合格不得转入下道工序施工的规定；
9-5-3 对本项目工程质量实行全面检查、跟踪，发现质量隐患及时通
知项目部整改，并跟踪检查；
9-5-4协助项目部对施工过程中发现的轻微不合格及时处置，发现一般
或严重不合格，必须及时向上级报告；
9-5-5对不合格的过程或物资，有权否决或下发《质量整改告知书》；
9-5-6 参与项目部召开的工程质量会议，天天认真记好质量检查日记；
9-5-7 参与工程质量事故的分析和解决工作；
9-6 测量工程师
9-6-1 负责检查、复核新开工程的轴线定位\标高\尺寸。
9-6-2 负责工程测量、放样、复核工作，保证测设数据准确，并做好
详尽记录。
9-7 实验工程师
9-7-1 提前做好施工所需的原材料的实验检测工作；
9-7-2 施工中随时提供各工序所需的实验数据，为工程质量提供充足
的评估依据；
9-7-3 协助项目材料员做好检查、实验状态的标记。
9-8 核算记录员
9-8-1 对的掌握相关专业预算定额，认真执行国家和省、市有关工程
造价政策、法令.
9-8-2 下发验收施工任务单，根据队组完毕质量情况核对签发工作量，
严格控制定额用工，提供人工分析表，核发工资、奖金，分包工程应付帐款并建立台帐；
9-8-4 负责编制项目月进度验工月报、成本报表、台帐，对的、及时
核算项目实际成本，计算出成本超支额，调查引起超支的因素并提出应采用的纠正措施的建议和方法。
9-8-5 收集、整理施工过程各阶段经济资料，及时做好项目竣工决算。
9-9 项目材料员
9-9-1 根据协议、工程预算和施工进度，负责编制物资要料计划；
9-9-2 对验证不合格的物资及时向主管部门领导报告，待验的物资须
作出明显标记以防混用，负责提出需紧急放行的材料的申请，并作出明显识和做好记录；
9-9-3 按施工平面图堆放物资，做到砖瓦成方、砂石成堆，督促队组
做到随做随清、日做日清、完毕料清，创建文明现场；
9-9-4 对有环境规定的物资的贮存，要熟悉物资性能，发明必要条件，
防止贮存不妥导致损失；
9-10 项目资料员
9-10-1 严格执行文献和资料控制程序规定，对本部门所管辖的文献和
资料进行控制，保证各相关场合使用的文献为有效版本；
9-10-2 负责本部门文献和资料的接受、分类、编号、登记、分发、归
档保管等工作，及时办理文献发用手续，对受控文献及时标记并形成清单；
9-10-3 负责对更改或换版后作废文献的及时收回和上交工作，保证各
相关工作场合不得受控文献的在用情况；
9-10-4 加强以归档的文献借阅管理，及时向借阅人办理文献借阅手
续；严格遵守保密制度，不得将文献未经批准外借或转让别人；
9-10-5 负责本项目质量记录的标记、收集、编目、保管工作，质量记
录应及时、完整、准确、清楚；
9-10-6 编写针对工程的有关施工方案，以及技术、质量、安全书面交
底；组织、参与QC活动，并完毕QC活动成果报告；
9-10-7 在针对工程的施工过程中，及进填写开工报告，隐蔽工程验收
记录，混凝土、砂浆的配比、试块、养护和试块报告，工序交验单，工程质量通病预控单，分项工程检测记录。分部工程评估资料，完毕天天的施工昌志编写；
9-10-8 及时收集原材料、成品、半成品的合格证、质保书和抽样化验
单等。
9-11机械施工员
9-11-1 参照施工组织设计及时编制填报设备使用进（退）场调拨单
9-11-2 满足保证设备进（退）时的安全条件，参与进场设备的安装、
调试、验收工作；
9-11-3 督促机操工遵守安全技术操作规程，及时填写各类原始记录
和资料，做好收集上报工作；
9-11-4 督促机操工持证上岗和上岗前的技术业务培训；
9-11-5 负责现场机械设备的文明施工和平常保养、安全用电工作。
9-12 项目安检员
9-12-1 协助项目经理负责管理本项目工程的安全工作，执行党和国家
劳动保护和安全生产的方针、政策、法令、法规以及《安全生产、文明施工控制程序》，项推动施工项目安全管理“达标”工作和安全管理目的的实现；
9-12-2 进一步班组和现场作业部位，了解本项目工程的安全生产动态，
协助经理搞好安全生产工作，对生产中的不安全隐患提出整改意见，督促整，负责及时纠正生产过程中的“三违”现象，督促对的使用安全“三宝”，抓好“四口”、“五临边”的安全防护工作，督促现场施工用电、机具及各种安全防护设施完整有效、使用安全；
9-12-3 参与分公司组织的安全检查，对查出的隐患及时提出整改意
见，并帮助、督促项目按“三定”原则及时整改，发现重大险情时，应立即告知停工，并报告有关领导，协助领导组织人员采用排险措施；
9-12-4 对工程项目施工组织设计中的安全技术措施积极提出合理建
议，对安全技术措施的实行进行监督；
9-12-5 协助项目经理做好新工人的安全“三级”教育，检查督促班组长做好班前安全教育工作；
9-12-6 做好平常项目施工检查情况的记载，协助项目部资料员做好安全管理资料工作，做好记载具体，资料齐全，归档及进；
9-12-7 参与工伤事故的调查、分析与解决工作，协助项目部提出整改措施，并督促按期实行，当发生重大伤亡时，应及时向上级报告，组织人员保护好事故现场，配合上级进行事故调查。
9-12-8 负责本项目的安全防护设施、机具设备的验收工作
