施工现场安全防护施工方案样本.doc

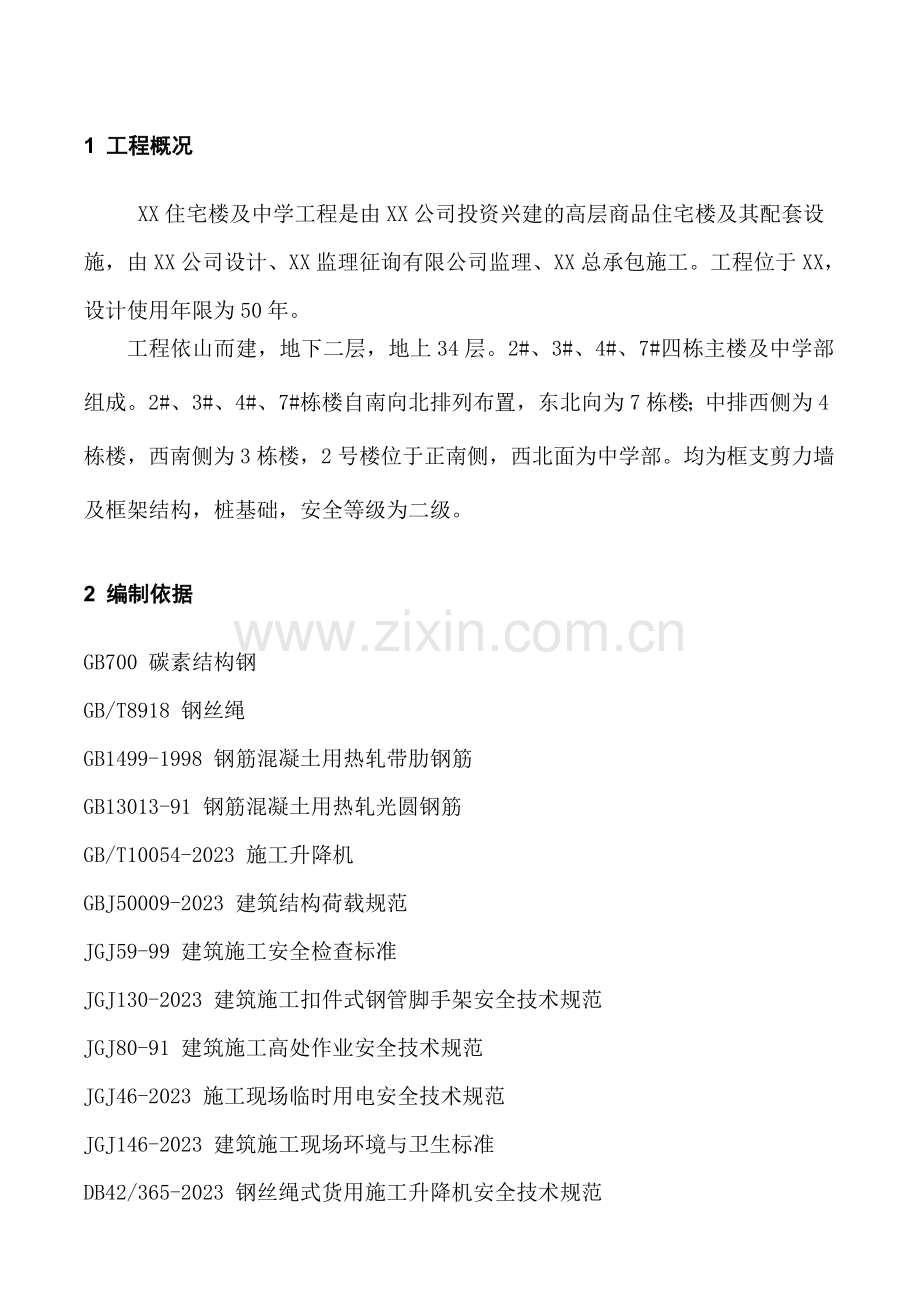

目 录1 工程概况52 编制依据53 安全文明施工目的64 临边防护61 工程概况 XX住宅楼及中学工程是由XX公司投资兴建的高层商品住宅楼及其配套设施，由XX公司设计、XX监理征询有限公司监理、XX总承包施工。工程位于XX，设计使用年限为50年。工程依山而建，地下二层，地上34层。2#、3#、4#、7#四栋主楼及中学部组成。2#、3#、4#、7#栋楼自南向北排列布置，东北向为7栋楼；中排西侧为4栋楼，西南侧为3栋楼，2号楼位于正南侧，西北面为中学部。均为框支剪力墙及框架结构，桩基础，安全等级为二级。2 编制依据GB700 碳素结构钢GB/T8918 钢丝绳GB1499-1998 钢筋混凝土用热轧带肋钢筋GB13013-91 钢筋混凝土用热轧光圆钢筋GB/T10054-2023 施工升降机GBJ50009-2023 建筑结构荷载规范JGJ59-99 建筑施工安全检查标准JGJ130-2023 建筑施工扣件式钢管脚手架安全技术规范JGJ80-91 建筑施工高处作业安全技术规范JGJ46-2023 施工现场临时用电安全技术规范JGJ146-2023 建筑施工现场环境与卫生标准DB42/365-2023 钢丝绳式货用施工升降机安全技术规范3 安全文明施工目的3.1 安全目的：杜绝死亡、重伤事故；保证基础安全施工，避免出现坠物伤人和坠落事故；3.2 安全管理方针和原则方针：“安全第一，防止为主，综合治理”。原则：“先防护后施工，不防护不施工”；“管生产必须管安全”；“安全生产，人人有责”。4 临边防护4.1 基本规定4.1.1 临边作业时，必须设立满足施工安全需要的防护栏杆等防护设施，确需在防护设施外从事施工作业或设立防护设施仍无法完全满足作业中安全生产需要时，施工作业人员必须配备和使用安全带、安全绳等个人安全防护用品，危险部位还必须有专人指挥和值守。4.1.2 施工现场内的作业区、作业平台、人行通道、施工通道、运送接料平台等施工活动场合，如临边落差达成或超过2m，必须沿周边设立防护栏杆或防护脚手架或其它有效防护设施。各种垂直运送接料平台必须设立安全门。4.1.3 临街面的作业区、作业平台、施工通道、运送接料平台，临街立面必须设立防护栏杆或防护脚手架并满挂密目安全网作全封闭。4.1.3 防护栏杆设立4.1.4.1 防护栏杆整体构造应使防护栏杆任何处，能经受任何方向的1KN 的外力而不发生明显变形或断裂。当栏杆所处位置有发生人群拥挤、车辆冲击或物体撞击等也许时，应加大横杆截面，加密柱距。4.1.4.2 防护栏杆由上下两道横杆及栏杆立柱组成，上杆离防护面高度不低于1.2m，下杆离防护面高度不低于0.6m，横杆长度大于2m 时，必须加设栏杆柱。4.1.4.3 坡度大于1:2.2 的屋面，防护栏杆上杆离防护面高度不低于1.5m，并增设一道横杆，满挂安全立网。4.1.4.4 下方有人员通行或交叉施工的场合的防护栏杆，必须满挂密目安全网封闭，或在栏杆下边设立严密牢固的高度不低于180mm 的挡脚板。防护栏杆及防护用挡脚板应涂刷醒目的黄黑相间油漆。4.1.5 防护栏杆用材4.1.5.1 施工现场作业区、作业平台、人行通道、施工通道、运送接料平台等施工活动场合的防护栏杆采用48-513.5mm 的建筑脚手架钢管制成。4.1.5.2 提倡采用可反复安装和拆卸的自制工具式定型栏杆或栏板。自制栏杆、栏板必须满足防护规定且美观耐用，由公司技术部门设计并经技术负责人审核合格，监理审查批准后使用。4.1.5.3 窄小的竖向洞口或临边部位不适合采用钢管作为防护栏杆的，采用同一等级的建筑钢筋焊接制成防护栏杆。其结构构造规定如表1。4.1.5.4 采用其他材料制作防护栏杆，必须通过项目技术负责人核算后采用，严禁使用竹木制作防护栏杆。4.1.6 防护栏杆的连接和固定4.1.6.1 防护栏杆必须采用扣件连接、丝扣连接、螺栓连接、焊接或其它可靠连接方式连接。4.1.6.2 防护栏杆必须采用埋设、扣件连接、螺栓连接焊接或其它有效固定方式固定。防护栏杆采用其它方式固定期，必须由单位工程技术负责人核算后使用。4.2 各部位的临边防护4.2.1 基坑周边防护基坑周边防护栏杆设立如图1 所示。4.2.2 结构楼层周边防护4.2.2.1 楼层防护栏杆的设立楼层防护栏杆的设立如图2、3 所示图3（b） 无悬挑板结构周边防护（二）4.2.2.2 楼层防护栏杆柱的固定1）预埋1.41.5m 的钢管2）预埋钢筋3）预埋短钢管4）预埋件（套筒承插式）5）膨胀螺栓4.2.2.3 结构楼层防护栏杆柱固定方式同样合用于其他类型、其他部位的栏杆与建筑结构的连接和固定。4.2.3 装配工程梁面临时防护4.2.4 楼梯侧边防护4.2.4.1 常规建筑结构楼梯的临时防护栏杆，采用建筑脚手架钢管搭设，杆件用扣件或丝扣连接。布设如图7 所示。图7(a) 楼梯临边防护立面图（一）图7(b) 楼梯临边防护平面示意图（一）4.2.4.2 圆弧及特殊形状的楼梯，可采用同一等级的建筑钢筋制作栏杆，使用焊接固定和连接。图8(a) 楼梯临边防护立面图（二）图8(b) 楼梯临边防护平面示意图（二）4.2.4.3 形状规则的楼梯，宜采用建筑脚手架钢管套丝、螺栓连接等方式搭设栏杆。4.2.5 施工电梯、物料提高机楼层转料平台防护4.2.5.1 施工电梯、物料提高机楼层转料平台应按建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2023）相关规定搭设，平台面应满铺脚手板并牢固固定。4.2.5.2 楼层转料平台两侧边必须设立防护栏杆或防护脚手架，满挂安全立网或满扎竹笆。或者采用其他牢固可靠的硬质封闭防护。图9(a) 物料提高机楼层出入口防护平面图图9(b) 物料提高机楼层出入口防护立面图4.2.5.3 施工电梯、物料提高机各楼层转料平台的出入口应设立常闭的防护门。防护门及连接件任何一点应能承受1KN 荷载及也许发生的冲击荷载，施工电梯单扇防护门高度不低于1.8m，宽度不大于1.2m。物料提高机单扇防护门高度不低于1.5m，宽度不大于1.2m。图10(a) 施工电梯楼层出入口侧立面示意图图10(b) 施工电梯门正面示意图图11(a) 物料提高机楼层出入口防护门侧立面图11(b) 物料提高机楼层出入口防护门正立面4.2.5.4 应采用有效措施保证各楼层防护门关闭完好。4.2.6 高层建筑所采用的塔吊，可在建筑物与塔身之间搭设通道供操作人员通行，通道宽度不超过800mm，防护栏杆高度不低于1.5m。通道及栏杆必须与塔身和建筑结构可靠连接，严禁采用两端固结的连接方式。5 洞口防护5.1 基本规定5.1.1 因工程自身存在或因工序需要而产生的，使人与物有坠落危险而危及人身安全的洞口，必须设立有效防护设施。5.1.2 楼板与墙洞口，挖孔桩、钻孔桩等桩孔上口，杯形基础上口，未填土的坑槽，以及天窗、地板门等处，必须按洞口防护规定设立稳固的盖板或防护栏杆或安全网或其它防止人员和物体坠落的防护设施。5.1.3 施工现场通道附近的各类洞口与坑槽等处，除设防护设施与安全标志外，夜间应设红灯警示。5.2 防护方式5.2.1 楼板、屋面和平台等面上短边尺寸小于250mm 但大于25mm 的孔口，应使用坚实的木盖板盖严，并牢固固定。5.2.2 楼板面等处边长250500mm 的洞口、安装预制构件时的洞口以及其它各类洞口，应使用竹、木等材料作盖板，均衡搁置盖住洞口并牢固固定。图12(a) 洞口盖板防护平面图图12(b) 洞口盖板防护1-1 剖面图5.2.3 边长在5001500mm 的洞口，应设立以扣件扣接钢管而成的10001000mm 的网格，并在其上满铺竹笆或脚手板。5.2.4 处在剪力墙的墙角或其他不便于盖板防护的洞口，应预设贯穿于混凝土板内的钢筋构成防护网，钢筋网格间距不得大于200mm，并在其上满铺脚手板。图13(a) 洞口钢管防护平面图图13(b) 洞口钢管防护1-1 剖面图图14(a) 洞口钢筋防护平面图图14(b) 洞口钢筋防护1-1 剖面图5.2.5 边长在1500mm 以上的洞口，四周设防护栏杆，洞口下张设安全平网。图15 边长1500-2023mm 的洞口防护图16 边长2023-4000mm 的洞口防护5.2.6 墙面竖向落地洞口，应加装防护门栅，门栅网格间距不应大于150mm，或采用防护栏杆，下设200mm高的挡脚板。5.2.7 下边沿至楼板或底面低于0.8m 的窗台等竖向洞口，如侧边落差大于2m，应加设1.2m 高临时护栏。5.2.8 洞口处防护栏杆的用材、连接、固定与临边防护栏杆相同。6 井道防护6.1 电梯井、管井必须设立防止人员坠落和落物伤人的防护设施，并加设明显标志警示。6.2 电梯井洞口、宽度超过400mm 管井洞口等竖向落地洞口，必须设立防护门，井道内应每隔两层且不超过10m 设一道安全平网。6.3 因施工需要临时拆除井道防护，需经项目安全管理负责人审核批准，工作过程有人值守并设立标志，当天工作完毕必须原样恢复。6.4 井口防护采用上下翻转防护门。门高1.40m，下部设200mm 踢脚板，紧贴楼地面安装，门两侧边超过电梯井口边不小于100mm，上端固定，门栅间距不大于150mm。使用钢筋直径不得小于14mm。6.5 施工层的下一层的井道内设立一道硬质隔断以防物件掉落，施工层以及其它层采用安全平网防护，安全网应张挂于预插在井壁的钢管上，网与井壁的间隙不得大于100mm。图17(a) 电梯井、管道井水平防护平面图图17(b) 电梯井、管道井水平防护立面图图17(c) 电梯井、管道井竖向防护示意图7 安全通道及防护棚7.1 基本规定7.1.1 当临街通道、场内通道、出入建筑物通道、施工电梯及物料提高机地面进料口作业通道处在坠落半径内或处在起重机起重臂回转范围内时，必须设立防护棚及防护通道，以避免发生物体打击事故。7.1.2 安全通道、防护棚应采用建筑钢管扣件脚手架或其他型钢材料搭设，严禁采用竹木杆件搭设防护棚。7.1.3 安全通道及防护棚的顶部严密铺设双层正交竹串片脚手板或双层正交18 厚木模板的水平硬质防护，及封闭的防护栏或挡板，整体应能承受10kPa 的均布静荷载。塔吊重要经行线路、转料平台、卸料平台落物曲线范围内的安全通道及防护棚顶部严密铺设双层正交50 厚木板。7.1.4 特别重要或大型的安全通道、防护棚及悬挑式防护设施必须制定专项技术方案，经公司技术负责人审批后实行。7.1.5 安全通道的搭设7.1.5.1 安全通道净空高度和宽度应根据通道所处位置及人、车通行规定拟定，高度一般不低于3.5 m，宽度一般不低于3m。高度在15 m 以下建筑物，其进出口通道长度不低于3 m；高度在15-30m 的建筑物，其进出口通道长度不低于4 m，高度超过30 m 的建筑物，其进出口通道长度不低于5 m。通道长度自脚手架外排立杆起算。7.1.5.2 立杆基础必须硬化解决，通道使用期内不得发生地面沉陷，立杆必须沿通行方向通长设立扫地杆和剪刀撑。7.1.5.3 常规安全通道立杆纵距不应超过1200mm，防护棚悬挑尺寸为300500mm，双层防护棚层间距为500600mm。7.1.5.4 宽度超过3.5 m 或高度超过4 m 的安全通道，立杆间距应加密或使用双立杆、型钢、脚手架管格构式立柱，纵向横杆应采用型钢制作或搭设承重脚手架。7.1.5.5 安全通道侧边应设立隔离栏杆，引导行人从安全通道内通过，必要时满挂密目网封闭。7.2 防护方式7.2.1 场区内安全通道图18(a) 现场的安全通道正面图图18(b) 现场的安全通道侧面图7.2.2 通入建筑物的安全通道图19(a) 通入建筑物的安全通道正面图图19(b) 通入建筑物的安全通道侧面图7.2.3 施工电梯、物料提高机地面进料口安全通道图20(a) 施工电梯、物料提高机地面进料口安全通道正面图图20(b) 施工电梯、物料提高机地面进料口安全通道侧面图7.2.4 临街通道街面人行通道距离施工建筑达不到安全距离时，必须搭设用于行人通行的防护通道，其净空高度不低于3 m，搭设方式与施工现场安全通道相同，并设立明确的警示标牌、引导标志和设施。7.2.5 安全防护棚图22(a) 设备防护棚立面图图22(b) 防护棚平面图8 外脚手架8.1 基本规定外脚手架的搭设应符合建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2023）的规定。8.2 悬挑脚手架8.2.1 悬挑外架挑梁必须可以完全承受架体及架体上作业时的荷载。悬挑外架搭设前必须编制涉及悬挑梁平面定位图、悬挑梁侧面示意图、悬挑梁及锚固件受力验算等内容的专项施工方案，并经公司技术负责人审批后使用。8.2.2 悬挑外架的分段搭设高度不得超过24 米，整体分段应合理规划，经济合理。8.2.3 挑梁应根据悬挑架荷载及悬挑长度等情况具体拟定。施工用悬挑脚手架宜采用16 号以上工字钢作为主悬挑梁，外挑段不宜超过1.50m，锚固段不小于外挑段的1.25 倍。严禁采用脚手架钢管作为主挑梁。采用槽钢作为主挑梁时应有防侧弯措施。8.2.4 挑梁必须搁支在梁板面并锚固。挑梁顶端应设立牢固可靠的脚手架钢管插脚，相邻悬挑梁的间距不得大于1.50m。8.2.5 挑梁外端设立单根直径不小于15 的钢丝绳进行斜拉，斜拉钢丝绳与悬挑梁的夹角不小于60 度，斜拉钢丝绳必须与建筑结构锚固。8.2.6 悬挑梁、钢丝绳及钢丝绳锚固件必须一一相应。8.2.7 在建筑物的悬挑梁、板上设立悬挑脚手架，应对悬挑梁、板的承载能力及进行复核。8.2.8 悬挑架底部必须采用硬质封闭，并设立挡脚板，外立面采用密目安全网防护，地处闹市和重要地带应采用孔径不大于25mm 的钢板网或竹笆等加强防护。8.2.9 悬挑脚手架的搭设应符合按照建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2023）的相关规定。图23 框架部位或剪力墙上开孔时侧面示意图图24 钢丝绳紧固示意图图25 直接在剪力墙或边梁上预埋时侧面示意图图26(a) 结构边沿的悬挑梁板不满足承载能力规定期侧面示意图图26(b) 压杆与锚环的连接详图8.3 附着升降式脚手架的防护8.3.1 附着升降式脚手架防护设施必须与架体同时设计、同时安装、同时使用。8.3.2 附着升降式脚手架外立面必须满挂密目安全网，并在其内侧加挂孔径不大于25mm 钢板网，单片式架体和中间断开部位的端头，也应满挂密目安全网和钢板网。8.3.3 架体底部应采用硬质封闭，并用密目网及水平安全网兜底。架体底部必须及时清理保洁，清理期间应告知下部施工人员严禁进入无防护的坠物范围内。8.3.4 架体底部内立杆与建筑结构之间的空隙采用活动翻板防护，架体中部加挂水平安全网，架体作业层必须满铺脚手板。8.4 连墙件8.4.1 连墙件必须可以约束脚手架立杆在垂直于墙面方向的位移，承受水平风荷载或风吸力，防止脚手架向内或向外倾覆。8.4.2 连墙件必须与脚手架拉接紧密，与建筑结构牢固连接。8.4.3 连墙件应靠近主接点位置，偏离主节点的距离不得大于300mm。8.4.4 一字型、开口型脚手架的两端必须设立刚性连墙件，连墙件的垂直间距不得大于建筑物的层高，且不得大于4m。8.4.5 24m 以下的单、双排脚手架，可采用拉顶结合式柔性连墙件，拉顶结合式柔性连墙件必须一一相应设立，严禁使用仅有拉筋的柔性连墙件。24m 以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接。8.4.6 连墙件应水平设立，当不能水平设立时，与脚手架连接的一端可下斜连接，下斜角度不得超过10，不得采用上斜连接。8.4.7 连墙件设立间距应符合以下规定表2 扣件式钢管脚手架连墙杆设立规定8.4.8 连墙件的设立方式1）钢丝柔性连墙件如图28 所示。图28 柔性拉接示意图2）通过预埋件焊接刚性连墙件如图29 所示。图29 钢管焊接刚性连墙杆示意图3）钢管扣件抱柱或穿墙夹持刚性连墙件如图30（a）、30（b）所示。图30(a) 钢管扣件刚性连墙杆示意图（一）图30(b) 钢管扣件刚性连墙杆示意图（二）4）钢管扣件与预埋短钢管连接刚性连墙件如图30（c）所示。图30(c) 钢管扣件刚性连墙杆示意图（三）8.5 避雷和外电防护8.5.1 施工现场内的塔吊、起重机、井字架及龙门架等机械设备，若在相邻建筑物、构筑物的防雷装置的保护范围以外，则应按照下列规定安装防雷装置：1）在年平均雷暴日数小于等于15d 的地区，机械设备高度等于和大于50m 时。2）在年平均雷暴日数大于15d 且小于40d 的地区，机械设备高度等于和大于32m 时。3）在年平均雷暴日数等于和大于40d 且小于90d 的地区，机械设备高度等于和大于20m 时。4）在年平均雷暴日数等于和大于90d 及雷害特别严重的地区，机械设备高度等于和大于12m 时。8.5.2 避雷装置应涉及接闪器、引下线和接地装置。8.5.2.1 接闪器可用直径25-32mm，壁厚不小于3mm 的钢管或直径不小于12mm 的钢筋制作，设在建构筑物或机械设备的易受雷击的顶端。房屋四角的脚手架立杆上设接闪器时，高度不小于1m，并将所有最上层的横杆所有连通，形成避雷网路。垂直运送架上安装接闪器时，应将一侧的中间立杆接高出顶端不小于2m，并在该立杆下端设立接地线，同时应将卷扬机外壳接地。8.5.2.2 引下线应采用直径不小于8mm 的圆钢或宽为24mm、厚度为4mm 的扁钢制作。8.5.2.3 垂直接地体宜采用长为2.5m 直径12mm 圆钢或厚度为4mm 角钢制作，间距5m 设立。水平接地体宜采用直径12mm 圆钢或厚度为4mm 截面为100mm2 扁钢制作。接地体埋深不小于0.6m，应避开人经常活动区。避雷装置的引线、接地连接线等连接处必须用焊接，其焊接长度应为扁钢宽度或圆钢直径的6 倍。8.5.3 外电防护基本规定8.5.3.1 在建工程(含脚手架具)的外侧边沿与外电架空线路的边线之间的最小安全操作距离应满足表3、4 所示。表3 在建工程（含脚手架具）的外侧边沿与外电架空表4 施工现场的机动车道与外电架空线路交叉时的最小垂直距离8.5.3.2 跨越或紧邻外电施工时，必须使用绝缘材料搭设严密的遮栏、栅栏或安全网，防护方案应由公司技术部门制定。8.5.3.3 外电线路与遮栏、栅栏之间的安全距离如表5 所示。表5 带电体至遮栏、栅栏、保护网的安全距离9 悬挑式钢平台9.1 使用塔吊等机械向建筑楼层转运材料，不能直接吊运至建筑结构楼层内时，必须采用定型制作的悬挑式钢平台，悬挑式钢平台上吊运材料时必须缓慢起钩和落钩。作业人员在平台上吊运物件时必须拴挂安全带，吊运物件时指挥必须到场。9.2 钢平台额定载重量一般不得超过1 吨，有效载料面积不得小于7m2，一般不得超过9m2。荷载超过1 吨或构造尺寸超过规定或用其他型钢材料制作的卸料平台，必须由公司技术负责人审批；特别重要以及承载力或构造尺寸超过额定规定1.5 倍的，应由施工单位组织通过专家论证后使用。9.3 钢平台制作及安装9.3.1 平台应以工字钢或槽钢作主、次梁，满铺脚手板，以螺栓与钢梁固定，或满铺4mm 厚钢板，与钢梁焊接固定。9.3.2 平台的搁支点和上部锚固点，必须牢固固定于建筑结构上，严禁设立在脚手架等施工设施上。9.3.3 平台两边各设前后两道斜拉钢丝绳，靠内一道为保护绳。钢丝绳固定方式与悬挑脚手架相同。建筑物锐角利口围系钢丝绳处应加衬软垫物。9.3.4 平台上应设立四个吊环，以固定斜拉钢丝绳。吊运平台时应使用卡环，不得使用吊钩直接钩挂吊环。吊环应用R235 钢制作。9.3.5 平台左右两侧必须装设固定的不低于1.2m 的防护栏杆，满设钢板网，下口设立200mm 高钢制踢脚板，封闭严密。端部装设内开式活动格栅门，加装薄钢板封闭，吊运长料时打开。9.3.6 平台安装时，必须待主梁尾端固定，装好斜拉钢丝绳，调整完毕，通过检查验收后方可松钩。主梁尾部固定方式与悬挑脚手架相同。9.3.7 操作平台上，应在明显位置标明允许使用荷载。钢平台使用时，应有专人进行检查，发现钢丝绳有锈蚀损坏，应及时调换，焊缝脱焊应及时修复。9.4 钢平台用材钢平台用材应符合表6 规定。表6 卸料平台用材表9.5 额定载重量的钢平台的制作和安装如图29。图29(a) 卸料平台平面图图29（b） 1-1 剖面图
