韩园子车站主体结构施工方案.doc

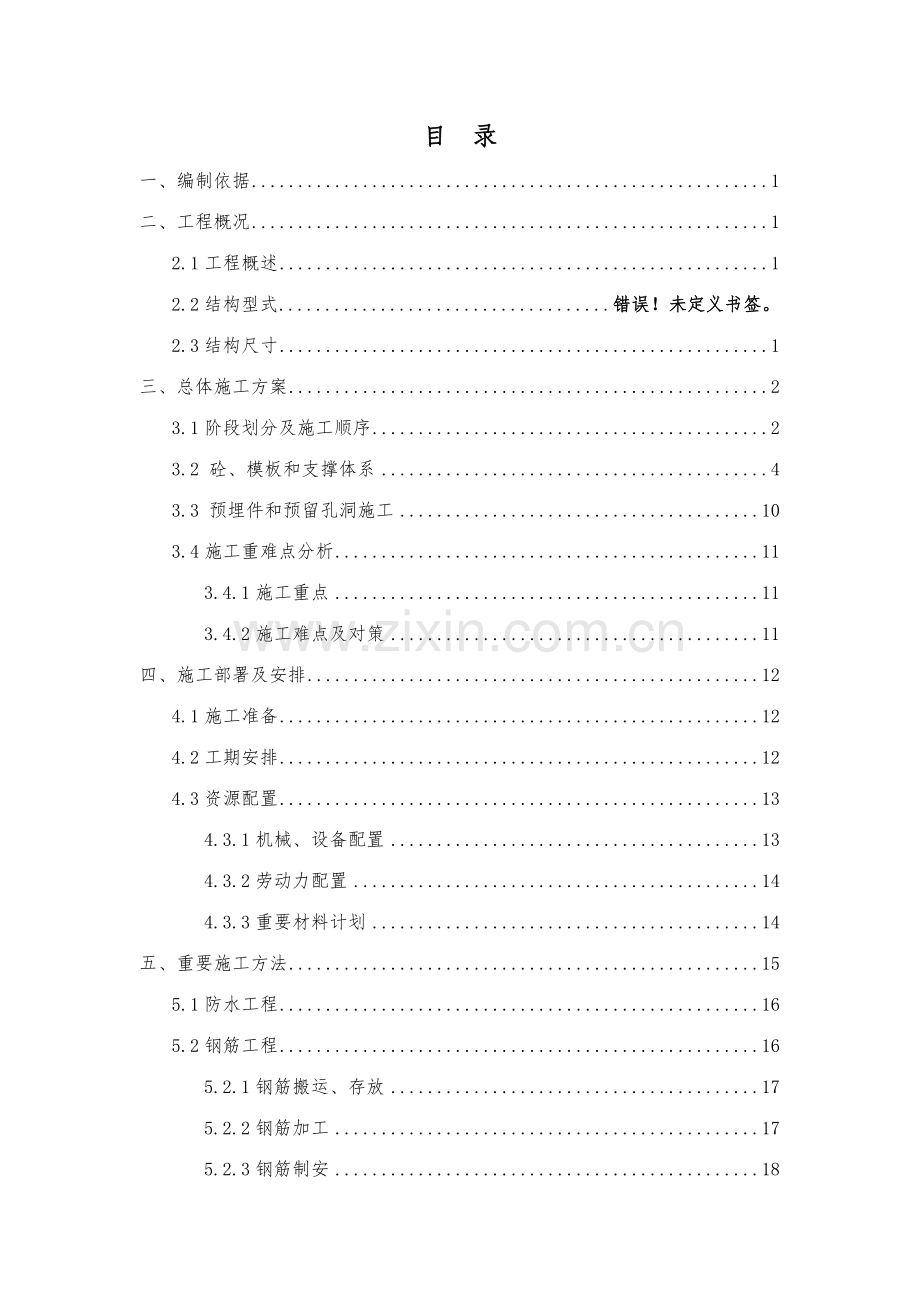

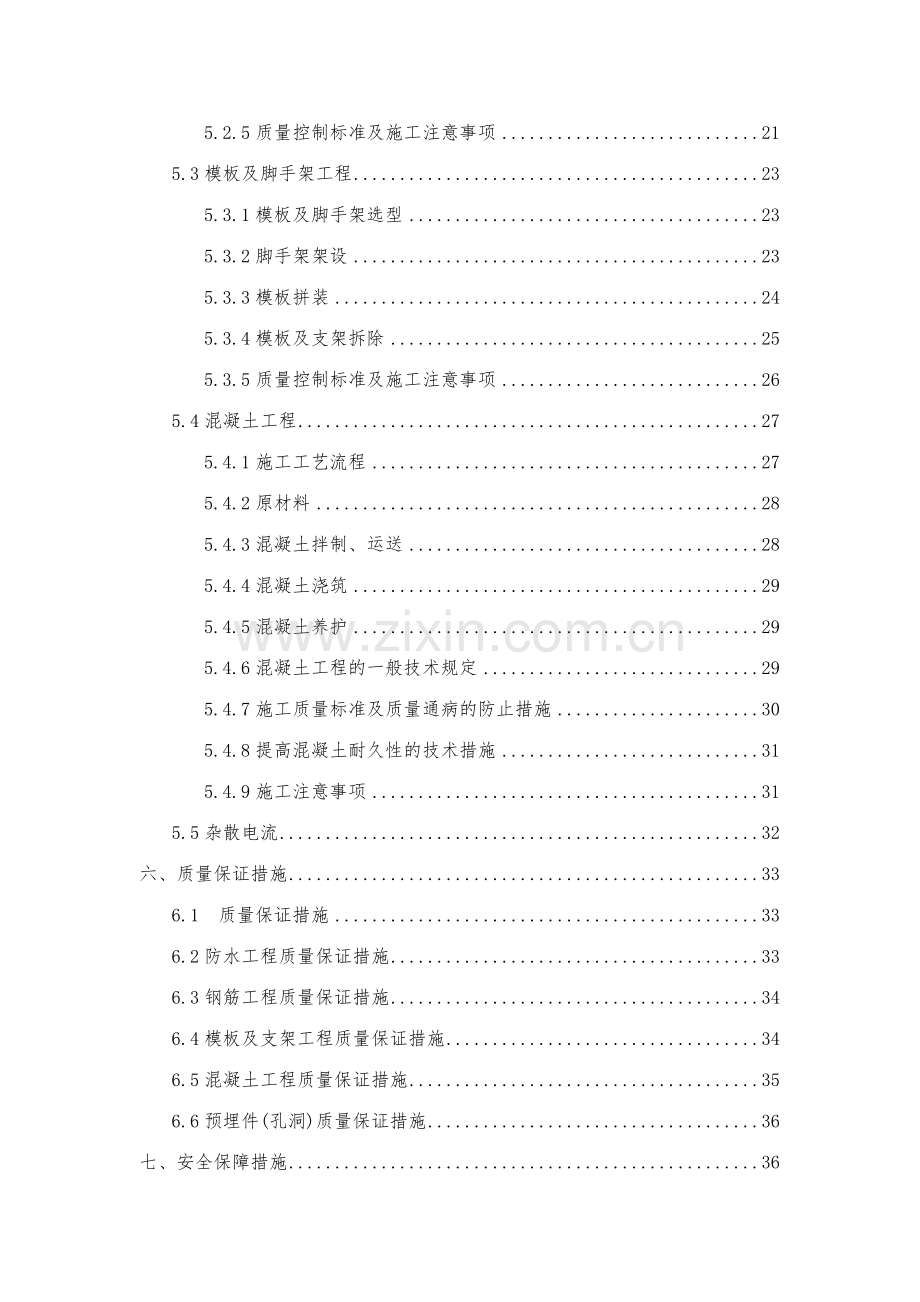

目 录一、编制依据1二、工程概况12.1工程概述12.2结构型式错误！未定义书签。2.3结构尺寸1三、总体施工方案23.1阶段划分及施工顺序23.2 砼、模板和支撑体系43.3 预埋件和预留孔洞施工103.4施工重难点分析113.4.1施工重点113.4.2施工难点及对策11四、施工部署及安排124.1施工准备124.2工期安排124.3资源配置134.3.1机械、设备配置134.3.2劳动力配置144.3.3重要材料计划14五、重要施工方法155.1防水工程165.2钢筋工程165.2.1钢筋搬运、存放175.2.2钢筋加工175.2.3钢筋制安185.2.5质量控制标准及施工注意事项215.3模板及脚手架工程235.3.1模板及脚手架选型235.3.2脚手架架设235.3.3模板拼装245.3.4模板及支架拆除255.3.5质量控制标准及施工注意事项265.4混凝土工程275.4.1施工工艺流程275.4.2原材料285.4.3混凝土拌制、运送285.4.4混凝土浇筑295.4.5混凝土养护295.4.6混凝土工程的一般技术规定295.4.7施工质量标准及质量通病的防止措施305.4.8提高混凝土耐久性的技术措施315.4.9施工注意事项315.5杂散电流32六、质量保证措施336.1 质量保证措施336.2防水工程质量保证措施336.3钢筋工程质量保证措施346.4模板及支架工程质量保证措施346.5混凝土工程质量保证措施356.6预埋件(孔洞)质量保证措施36七、安全保障措施367.1安全防护367.2机械安全377.3模板工程施工安全措施387.2钢筋、混凝土工程施工安全措施40八、环境保护措施41九、雨天施工措施41韩园子车站主体结构施工方案一、编制依据1、北京市轨道交通大兴线工程土建施工06协议段招标文献、投标文献；2、相关设计文献、设计说明及施工图纸；3、实行性施工组织设计；4、相关的施工技术规范、验收标准、行业标准及地方标准；5、我单位施工技术水平、管理水平及机械配备能力；6、韩园子车站工区总体施工计划安排及目前施工现状。二、工程概况2.1工程概述北京市轨道交通大兴线工程土建施工06协议段重要施工任务为“一站一区间”，即韩园子站和义和庄站韩园子站区间。韩园子站位于规划的新源大街西侧，北接永大路，南临永兴路。新源大街、永大路、永兴路均尚未实现规划，站位现状为废弃场址的荒地，地表有大量建筑垃圾及矮株植被分布。车站北有韩园子村，东侧为北京振华油厂。韩园子站为地下一层，地上三层三跨12m岛式站台车站，设有两条风道，1号风道位于车站西北端，2号风道位于车站西南端。车站计算站台中心里程为DK19+738.000，设计起点里程为DK19+669.35，设计终点里程为DK19+816.400，车站总长度为147.05m，车站主体总宽度21.1m，重要柱网尺寸9.757.65m、9.755.0m，车站中设立两道变形缝，车站与风亭之间设立变形缝，缝两侧采用双柱,层高由下往上依次为7.88m,5.45m,5.39m,4.31m，站台板顶面相对标高-0.100m。2.3结构尺寸根据车站的功能、建筑布局、施工方法、地质情况、结构受力特点等方面的规定，车站主体结构采用纵横向承重的全现浇钢筋混凝土框架结构，由地下一层侧墙、纵横梁、各层梁、板、柱等构件组成承重体系。表3-1主体结构尺寸表三、总体施工方案3.1阶段划分及施工顺序按照先地下、后地上；先结构、后围护；先主体，后装修；先土建，后机电设备专业的总体施工顺序原则进行部署。结构施工遵循“纵向分段，竖向分层，从下至上。” 的顺作法施工原则，车站纵向从南向北分段施作，竖向从车站底板开始自下而上施作，即：底板-1层墙、柱、楼板 1层墙、柱、楼板2层墙、柱、楼板3层墙、柱、顶板。车站主体结构施工前，应先作好底板以下接地网和垫层砼，侧墙部分桩间砼补平和结构外防水层等工作，每段底板、侧墙及顶板互相平行流水施工，主体结构及二次结构同时进行。在地下一层施工完毕后，进行侧墙的防水施工及回填施工。施工节段的划分重要考虑以下因素：1）在满足工期规定的前提下，结合现场用地条件，车站主体结构考虑自南向北或自北向南分段施作。2）主体结构节段的施工缝应避开梁柱节点位置，设于纵梁受力较小部位，即纵梁跨度（纵向柱与柱之间）的1/41/3处。3）砼浇注为流水作业推动方向，避免纵梁悬臂出现2/33/4跨长而影响模板倒用。4）施工节段的划分考虑与出入口、楼梯口、风道位置尽量错开。在充足考虑了以上因素并结合工期规定，车站主体纵向施工顺序：车站主体结构施工随着分段开挖进行，按施工缝划分规定，沿车站纵向划分为九个（）结构箱体流水施工节段，因拆迁问题先施工第718轴待拆迁完毕后施工。主体结构流水段划分和施工顺序详见图3-1。图3-1主体结构平面流水段划分图3-2主体结构剖面流水段划分3.2 砼、模板和支撑体系车站侧墙计划采用483.5mm碗扣式满堂支架配合6015、3015及1015的组合钢模板配合组织施工，顶板采用483.5mm碗扣式满堂支架配合大块竹胶板（或木模板）组织施工，使结构砼达成“内实外美”规定。3.2.1 底板施工基坑底板长147.05m，为减少砼的收缩缝的产生，每次浇注长度不宜大于16m，并通过科学调整砼的配合比，掺加多功能膨胀型防水剂与粉煤灰达成对砼因水化热产生的温差收缩进行补偿，有效减少砼的水化热，同时辅以有效的浇注和养护方法，从而达成控制砼的温差收缩裂缝的效果。采用商品砼供应，砼泵输送，采用插入式振捣器人工振捣。两段底板间设立施工缝。浇注沿纵向采用“一个坡度、薄层浇注、循序推动、一次到顶”的连续浇注方法。(1)砼浇注方法采用商品砼供应，砼泵输送，采用插入式振捣器人工振捣。两段底板间设立施工缝。根据灌注速度规定，每次浇注安排2台砼输送泵进行，输送泵布设于基坑东西两侧，浇注沿纵向采用“一个坡度、薄层浇注、循序推动、一次到顶”的连续浇注方法，见图3-3。0.70图3-3主体结构底板砼浇注剖面图(2)振捣在每个浇注的前后布置两道振动器，第一道布置在砼卸料点，重要解决上部砼的捣实。第二道布置在砼坡脚处，保证下部砼捣实，砼浇注向前推动，振动器捣固跟上，保证整个砼体的质量，捣固上层时，应插入下层不小于5cm，不大于300mm，保证上下层连接,捣固时采用“快插慢抽”工艺，在捣固过程中，将振动棒上下略为抽动，以使上下捣固均匀。(3)表面解决泵送混凝土，其表面水泥浆较厚，在混凝土浇注结束后要认真解决。经45h左右，初步按标高用长尺刮平，终凝前进行“提浆、压实、抹光”的工艺，二次收浆抹面以闭合收水裂缝，约1214h后，覆盖并充足浇水润湿养护。3.2.2 柱框架中柱及框架边柱采用C35商品砼，构件尺寸800800mm，保护层厚度45mm。(1)砼柱施工工艺流程施工工艺流程见图3-4。绑扎柱的钢筋立柱模加支撑浇 注 砼砼 的 养 护复核柱预留的钢筋图3-4主体结构砼柱施工流程(2)模板及支撑砼柱子的模板采用6015、3015钢模板，支撑采用“井”字架和定位斜撑；柱施工时，对柱脚边不平整处，应用人工凿除松动砼，柱模固定期，应对准下面控制线，上部拉线，进行水平垂直校正。对同排柱模板应先装两端柱模板校正固定，拉通长线，校正中间各柱模板。（见图3-5及图3-6）图3-5柱体支模立面示意图图3-6柱体平面示意图3.2.3 侧墙墙模板采用钢模板，穿墙螺栓用止水螺栓，4M以下用16，4M以上用14，水平间距不大于500MM，纵向间距不大于700MM。墙支模见图3-7：图3-7墙支模示意图外墙采用有止水环的穿墙螺栓且加梯形胶木垫（如下图），穿墙螺栓水平间距不大于500mm，竖向离地面300mm、距顶面300mm中间500mm左右均分，模板拼装后先上竖向2根483.5mm钢管组成的立杆，后上水平钢管横杠，每道横杠均由2根483.5mm钢管组成，水平钢管长度不够时可以搭接，接头长度应超过两个穿墙螺栓固定点，加固用的斜支撑沿墙高度不少于两道。整个支撑系统必须满足刚度规定，保证模板不变形。外墙支模见下页图3-8：图3-8地下墙外墙支模示意图3.2.5墙、板倒角模板及纵梁模板墙、板倒角模板及底、顶纵梁模板均采用槽钢骨架加竹合板面板做成定型模板，这样可缩短支模时间，提高模板运用率。由于倒角高度不大，运用焊接在墙、板已绑扎钢筋上的拉杆固定模板；底、顶纵梁采用对拉螺杆穿透纵梁，固定模板。（见图3-9）图3-9底纵梁支模示意图3.2.6梁、板（1）梁、板施工流程施工流程（见图3-10）。放 轮 廓 线加侧墙及楼板板支撑浇 砼绑扎梁及楼板钢筋砼 养 护配模，立模图3-10 梁、 板施工流程（2）模板及支撑材料楼板上、下两面预埋件的设立、预留孔洞的位置，必须经监理检查验收无误后，方可浇筑楼板混凝土。（见图3-11）图3-11 楼板（顶板）梁模板支撑示意图为保证下部建筑限界、沉降后净空仍能满足规定，楼板底标高应考虑支架、搭板沉降及施工误差。拆模时间应在顶板达成拆模强度后进行，不得过早拆模而发生下垂、开裂等现象。浇筑混凝土必须作好标高控制桩，并严格按有关技术规范的规定进行。3.2.7 楼梯模板楼梯模板：楼梯模板采用多层板。踏步侧板两端钉在梯段侧板木档上，靠墙的一端钉在反三角木上，踏步板龙骨采用50mm厚方木。制作时在梯段侧板内划出踏步形状与尺寸，并在踏步高度线一侧留出踏步侧板厚度定上木档。施工中为了更好地保证楼梯踏步的平整度及各级踏步的高度一致，具体楼梯支模方法（见图3-12）。支设方法如下：（1）支模顺序：楼梯先支好模，然后绑扎钢筋，再支踏步侧模。图3-12楼梯支模示意图示意图（2）支底模时模板接缝规定，缝宽不大于1mm，接缝处用胶带纸贴缝，模板平整度满足设计和规范规定。（3）底模下设立50100mm木枋（间距为300mm），木枋下按楼梯的斜度设立钢管。且楼梯竖向支撑间距不大于1200mm。（4）踏步侧模采用50mm厚木枋，木枋高度与楼梯踏步高度相同。木枋下部切角，以保证砼抹面时能抹到边角。（5）踏步侧模通过角钢与楼梯上部设立的50100mm木枋固定（木枋下部均按楼梯级数及踏步形状设立50mm厚三角形木楔，与木枋连接在一起，以保证各级踏步的宽度一致）。浇注砼时，楼梯侧模的侧向压力由楼梯上部设立的木枋承受，木枋按间距不超过1m设立。（6）楼梯上部木枋固定在已浇注完的砼楼面上，用木块顶在端部，上部各处用斜木枋固定已浇注好的砼墙体上，再在两根斜支撑木枋下部用一根木枋拉起来，以增长其稳定性；将楼梯上部木枋的上下部分各用一条木枋连接起来，形成一个整体。3.2.8洞口模板 采用50mm厚木模定型洞门模板，其角用定型角钢固定，并用螺栓拉牢，详见图3-13。图3-13洞门支模示意图侧面用铁钉将多层板固定在木板上，木螺栓要凹进多层板表面。上下用边梁加内控式定位筋分左、中、右三道支撑定位，左右两侧与暗柱内控式定位筋分上中下固定。3.2.9 积水坑电梯井模板积水坑电梯井道模板节点，详见图3-14：图3-14集水坑及电梯井支模示意图3.3 预埋件和预留孔洞施工竖向构件的预埋件设立a焊接固定焊接时先将预埋件外露面紧贴钢模板，锚脚与钢筋骨架焊接。当钢筋骨架刚度较小时，可将锚脚加长，顶紧对面的钢模，焊接不得咬伤钢筋。b绑扎固定用铁丝将预埋件锚脚与钢筋骨架绑扎在一起。为了防止预埋件位移，锚脚应尽量长一些。水平构件预埋件的设立a梁顶面预埋件。可采用圆钉加木条固定。b板顶面预埋件。将预埋件锚脚做成八字形，与板钢筋焊接。用改变锚脚的角度，调整预埋件的标高。预留孔的设立a梁、墙侧面预留孔采用钢筋焊成的井字架卡住孔模，井字架与钢筋焊牢。b板底面：预留孔可采用在底模上钻孔，用铁丝固定在定位木块上，孔模与定位木块之间用木楔塞紧。3.4施工重难点分析3.4.1施工重点（1）主体结构断面型式复杂多变，预留空洞较多，分层分段浇筑成型难度较大，保证主体结构施工及成型质量是施工中的重点；（2）主体结构分层分段浇筑成型，形成纵、环向多道施工缝，需预留钢筋处较多，给防水工程质量控制导致隐患，车站防水等级为一级，施工工艺规定较高，保证车站主体结构防水质量是施工中的重点；（3）主体结构施工工序交叉循环作业，加之高空模板及脚手架支撑立模进行主体结构浇筑，施工风险点较多，保证施工安全是施工中的重点。3.4.2施工难点及对策（1）作业空间小：支架搭设、钢模板安装机械设备吊装，加之主体结构衬砌施工材料、机具、设备较多，作业空间规定大。车站空间有限，作业空间的限制对施工影响较大。对策：充足运用现有场地条件，合理安排施工工序，规划机械、设备布置，保证主体结构施工场地规定。（2）工序较多且衔接紧密：防水、钢筋绑扎、混凝土浇筑等工序流水作业，加之部分结构需预留孔洞、预埋钢筋，对施工组织和作业水平规定较高，施工难度大。对策：超前统筹规划施工部署，合理编排施工工序，选用成熟队伍，提高作业水平。（3）施工安全和质量控制：组合模板和脚手架进行混凝土浇筑施工，机械设备吊运，施工安全隐患较大；分层分段浇筑主体结构，结构成型质量、防水质量控制均存在较大难度。对策：做好模板、脚手架和起重吊装两个重点工程的安全控制工作，针对工序拟定危险源和风险点，建立专项管理体系和应急预案，贯彻管理责任到人；进一步理解施工工艺作业标准，进行具体的作业交底，建立质量监督体系，保证施工质量。四、施工部署及安排4.1施工准备（1）现场准备清理现场，施作基底垫层找平，测量放线定位主体结构，解决阴阳角，对地板垫层进行基面抹面解决；防水材料、钢筋等进场并验收完毕，拟定衬砌混凝土理论配合比并报请验收；重要机械设备，如：钢筋弯曲机、调直截断机、电焊机、吊装设备、运送设备、模板、脚手架等进场并验收完毕；作业队伍进场并已通过岗前培训。（2）技术准备正式施工前，核对结构基坑尺寸、净空并对基底面进行验收；对作业人员及进场队伍进行具体的、针对性强的安全和技术交底；针对不同工序存在的施工风险点编制专项控制措施和应急预案并组织现场演练。（3）组织管理准备成立主体结构施工专项工作领导小组，明确成员职责并贯彻到人；施工现场设专职指挥员、安全员、质检员，负责现场指挥，风险排除和质量检查；成立应急组织机构，建立沟通联络通道，做好应急物资储备。4.2工期安排依据总体施工任务阶段划分及施工顺序安排，在资源配置满足施工需求的前提下，综合考虑施工实际情况，车站主体结构施工重要施工工序进度安排如表4-1所示。表4-1车站主体结构工期安排表序号工序名称开始时间结束时间连续时间（d）1车站区及区-1层施工2023/02/232023/03/09152车站区及区-1层施工2023/03/072023/03/22153车站区-1层施工2023/03/202023/03/2784车站区及区1层施工2023/03/232023/03/3195车站区及区1层施工2023/03/282023/04/0376车站区1层施工2023/04/012023/04/0667车站区及区2层及3层施工2023/04/042023/04/30278车站区及区2层及3层施工2023/04/292023/05/25279车站区2层及3层施工2023/05/232023/06/112010车站区及区-1层施工2023/06/092023/06/231511车站区及区-1层施工2023/06/212023/07/051512车站区及区1层施工2023/07/032023/07/11913车站区及区1层施工2023/07/092023/07/17914车站区及区2层及3层施工2023/07/152023/08/032015车站区及区2层及3层施工2023/08/012023/08/2020依据表4-1所示，车站主体结构施工总耗时为：178天；在主体施工完毕后，进行附属结构施工。4.3资源配置4.3.1机械、设备配置重要施工机械、设备配备见表4-2。表4-2机械、设备配备表序号设备名称规格型号数量(台)1塔吊2225t吊车QZ25E13混凝土输送泵HBT8014电焊机BX3-500-185钢筋弯曲机GW4026钢筋调直切断机GTQ-1227强制拌和机JS50018配料机PLD120019木工圆锯机105210木工平刨机MB504D211木工压刨机MB105A212振捣器64.3.2劳动力配置总 工吴 文 杰工程工程质检查总工工程技术部朱 朋 金测 量王 波监 测刘玉峰技术席超试 验王 伟内 业赵海芳工区技术室王坤现场施工人员 图41技术管理体系图 工区生产及技术管理人员6人；机械设备操作员6人；电工4人；测量4人；焊工6人；防水工20人；钢筋工60人；木工30人；混凝土工18人；杂工16人，共计170人。根据专业工作性质，将其编为4个作业队，即加工作业队、防水作业队、钢筋绑扎作业队，模板及混凝土浇筑作业队，各作业队进行默契配合，交叉流水作业。4.3.3重要材料计划重要材料见表4-3。表4-3重要材料表五、重要施工方法基坑开挖支护施工完毕后，进行基底钎探验槽。合格后施作基底垫层并找平，准备进行主体结构施工。主体结构施工前，测量定位，对基坑结构、尺寸进行验收。割除基坑壁外露的钢筋头、管头等坚硬突出物并砂浆抹平，为防水层施作做好准备。主体结构施工涉及防水层施作、钢筋绑扎、支架、模板架设安装、混凝土浇筑等重要工序。根据总体施工安排，主体结构均由北向南、纵向分段施作，环向施工缝根据设计规定长度16m左右，施工缝设在1/31/4跨，由上而下，竖向分层，第一段浇注底板及底托上200mm边墙，第二段浇注一层楼板和边墙、一层楼板上边墙500mm，第三段浇注二层楼板和边墙、二层楼板上边墙500mm，第四段浇注三层顶板和边墙。车站主体结构施工顺序流程框图见图5-1。人工清底、接地网、垫层施工底板防水层及保护层、钢筋砼施工车站-1层边墙立柱钢筋砼施工车站1层侧墙及楼板(或先施工侧墙后施工楼板)钢筋砼施工车站2层侧墙及楼板钢筋砼施工车站-1层侧墙防水及回填施工二次结构施工车站3层侧墙及顶板钢筋砼施工附属结构施工及装修工程图5-1 车站主体结构施工顺序流程框图5.1防水工程本车站防水设计遵循“以防为主、刚柔结合、多道防线、因地制宜、综合治理”原则，以结构自防水为主，增长柔性外包防水加强防水措施，采用措施控制混凝土裂缝的开展，增长混凝土的抗渗性能。变形缝、施工缝等接缝防水为本工程的防水控制重点，辅以柔性外包防水加强层防水。车站的防水等级设定为一级，规定结构不允许渗水，结构表面无湿渍。车站主体结构采用防水混凝土进行结构的自防水，防水等级为P8。底板与侧墙的附加防水层采用两层各4mm的单面砂聚酯胎体SBS改性沥青防水卷材（迎水面SBSPYPE4，背水侧采用SBSPYS4，且砂面须向结构外表面），施工缝与拐角处采用单层SBS改性沥青防水卷材作为防水的加强层。纵向施工缝连接处采用双道水膨胀止水条及优质水泥基渗透结晶型界面剂加强防水。环向施工缝连接处采用中埋式钢边橡胶止水带、单道水膨胀止水胶及优质水泥界面剂加强防水。防水工程施工涉及基面解决（找平层施作）、防水层铺设（顶板为涂膜）、保护层施作（顶板增设泡沫隔离层）等重要工序，单个衬砌段内防水工程施工工艺流程如下：结构尺寸及净空检查基面解决及验收找平层施作防水板铺设（涂膜）保护层施作下道工序阴阳角解决及加强层施作砂浆调配备料、下料混凝土准备图5-1防水施工工艺流程图具体施工见防水施工方案。5.2钢筋工程主体结构钢筋重要采用HRB335和HPB235级热轧钢筋；HRB335级钢筋的焊接采用E50系列焊条，HPB235级钢筋的焊接采用E43系列焊条。柱钢筋采用HRB400级钢筋，其余钢筋均为HRB335级，钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25，钢筋的屈服强度实测值与强度标准值的比值不应大于1.3；钢材：Q235钢；焊条：Q235钢的焊接采用E4303型焊条；HRB335级钢筋的焊接采用E5003型焊条。钢筋进场必须具有出厂质量证明书或实验报告单，每捆（盘）钢筋均应挂标牌，标牌上应有厂标、钢号、炉罐（批）号、尺寸等标记。钢筋进场前必须进行机械性能、外观质量二次检查，钢筋表面不得有裂纹、颗粒状或片状老锈、结疤和皱折等质量缺陷，检查合格后方可进场使用。5.2.1钢筋搬运、存放钢筋装运过程中必须专人负责指挥，轻起轻放，不得随意抛掷，以避免钢筋变形、镉伤，损害钢筋外观质量及力学性能。进场待使用的钢筋应分类堆放，并悬挂好标记，标明其规格、尺寸、数量、进场时间、使用部位、检查状态、负责人等。钢筋堆放场地应平整、干燥、通风，并设立排水设施，起地设立高度至少20cm的堆放平台，避免钢筋锈蚀。钢筋堆放场地应设立防雨、防晒措施，避免钢筋因雨淋、日晒反复作用导致污染或锈蚀。5.2.2钢筋加工1、钢筋除锈钢筋存放过程中由于干湿交替等环境因素影响，不可避免地会生锈，加工前需对钢筋采用钢丝刷进行人工除锈解决，除去钢筋表面的氧化铁锈蚀，保证钢筋与混凝土结构的粘结效果。2、钢筋调直、切断、弯曲粗钢筋（直径14mm）采用人工调直，调直后的钢筋不得作为受力钢筋使用，直径14mm的钢筋采用钢筋调直切断机机械调直，同时可除锈。钢筋调直后即可切断，切断前应拟定并复核下料方案，保证钢筋尺寸、规格等符合设计规定。钢筋弯曲采用人工配合机械进行，弯曲前应依据下料图做好弯曲模型和样件，弯曲后的钢筋即为成品，应分类堆放并做好现场保护。5.2.3钢筋制安1、设计规定（1）钢筋的锚固与连接 除图中注明以外，钢筋的锚固长度为35d（d为钢筋直径）。 对于梁、板中的架立钢筋或分布筋，当直径小于20mm时，可采用绑扎搭接接头，搭接长度30d，接头应错开50%。（2）柱、梁钢筋接长采用机械连接，接头两侧钢筋应在同一轴线上。墙、板钢筋接长采用绑扎搭接。钢筋加工应尽也许减少钢筋接头数量，受力钢筋不允许任意搭接接长。钢筋加工、连接、安装必须满足混凝土结构工程施工质量验收规范GB50204-2023中的有关规定。钢筋接头位置原则上尽量选择在受压区或受拉区弯矩较小处。梁、柱钢筋接头应避开梁端、柱端箍筋加密区。梁、板上部钢筋在跨中1/3区域设立接头，下部钢筋在支座处设立接头。基础底板上部筋应在支座处设立接头，基础底板下部钢筋应在跨中1/3区域设立接头。（3）钢筋的焊接与绑扎应满足防迷流的规定。（4）钢筋锚固长度均为35d（d为钢筋直径）。（5）顶板、底板、侧墙、端墙受力钢筋保护层厚度，见下表5-1：表5-1纵向受力钢筋保护层厚度（6）杂散电流防护措施：顶、底板、楼板和侧墙的环向钢筋连接所有采用焊接，形成闭合圈；每隔5m环向钢筋与纵向钢筋之间焊接，变形缝两侧的第一排环向钢筋与纵向钢筋焊接；左右线线路中心附近各有三根纵向钢筋与内层钢筋焊接；在侧墙、底梁与底板顶面连接处设立测量端子和排流端子。（7）板开洞洞口300mm时，钢筋遇洞口不得截断，从洞边绕过；洞口尺寸300mmD100mm洞口必须预留；钢筋遇洞口断开时与断开加强钢筋焊接牢固。（8）钢筋绑扎时，主体结构其他预埋管件、设施直接点焊或绑扎固定在钢筋上，混凝土浇筑前进行临时封堵，保证管件或其他设施在混凝土浇筑后畅通。预埋件具体布设遵照设计规定执行，不再详述。2、钢筋制安（1）钢筋制安准备工作a、熟悉施工图纸，弄清各个编号钢筋形状、标高、细部尺寸、安装部位，钢筋的互相关系，拟定各类钢筋合理对的的绑扎顺序；b、核对配料单及料牌，依据施工图纸，结合规范规定，核对配料单是否对的，校核已加工好的钢筋的品种、规格、形状、尺寸及数量是否符合配料单的规定，有无错配、漏配；c、施工场地条件调查、工具、材料准备。（2）钢筋工程施工操作工艺：a每层每段施工工艺流程：测量放线（验线）（底板）板筋绑扎预埋钢筋检查（隐检）绑扎墙（柱）钢筋 预埋钢筋检查（隐检）支立墙柱模板（预检） 浇注墙柱砼测量放线支立梁板楼梯模（预检）绑扎梁板楼梯钢筋检查梁板楼梯钢筋（隐检） 各种预埋浇筑梁板、楼梯砼。 b板的钢筋绑扎（涉及底板与楼板）板筋绑扎应在梁筋绑扎完后进行，对照钢筋料表备好所绑部位的钢筋料，按设计规定画好板筋分档标志。有高底板时，应先绑扎低跨板筋，后绑扎高跨板筋，对于底板筋绑扎应先绑扎局部加深部位，后绑扎大面。底板钢筋绑扎顺序为先绑下层网片，后绑扎反梁钢筋，再绑扎上层网片、墙柱插筋，附加筋应按设计规定顺着主筋空当摆放。 普通板的绑扎可采用梅花型绑扣，对于特殊板及钢筋较粗时应满扣绑扎。对于设立上下铁时，应先绑扎下铁，下铁绑扎好后垫好垫块，放好马凳（马凳呈A字型），再绑扎上铁。板筋绑扎完毕后，要对墙柱钢筋进行校正固定，拟定预埋筋位置准确无误，再对绑扎施工现场进行清理，做到干活脚下净，工完场地清。c柱子钢筋绑扎：柱筋绑扎前对着控制线检查柱筋位置情况，假如钢筋位置有所错动，应按1：6进行校正，相差较大时应告知监理、设计研究解决。并应清除柱筋表面砼附着物。柱主筋采用机械连接，接头位置应严格按照设计规范规定留置。先在立好的柱筋四角用粉笔画出箍筋间距，按照画好的间距由上而下逐个绑扎箍筋，并应注意相邻箍筋的开口方向不能在一道方向上，在绑扎柱筋前应搭设简易的临架子式做高凳。连墙壁柱的绑扎应先绑扎柱筋，后绑扎墙筋。柱筋绑扎完应进行质量检查，保证钢筋的垂直，轴线位置准确。d墙筋绑扎：备好墙体钢筋料后，绑扎前应对着墙体控制线对墙体接茬筋进行校正，校正方法同于柱筋校正方法。先绑扎几根立筋，并画好分档标志（立筋间距不易超过3m），然后按照竖向分档标志绑扎几道水平筋固定主筋间距，并在水平筋上划出分档位置控制主筋位置，然后大面积绑扎主筋，再绑扎水平筋，墙体双层筋绑扎应先绑扎一侧钢筋，等一侧钢筋绑扎后，再绑扎另一侧钢筋。墙体洞口及局部留洞处，其洞口尺寸应严格按照50控制线及轴线位置留置，洞口附加钢筋应严格按照设计图纸附加，不得漏掉。e梁筋绑扎：梁筋绑扎前应检查梁模板位置及截面尺寸情况，并检查模板的强度、刚度及稳定情况。对完毕后，再支立梁边模。截面较大的梁应先支出底模，待钢筋绑扎在梁模板上按设计图纸规定先画出箍筋位置，梁主筋摆好后再按画好的箍筋位置及数量绑扎梁箍筋，梁绑好后整个梁筋下到梁模中，并按设计规定垫好垫块，注意所有梁板柱及墙的垫块强度、厚度均应满足设计规定。对于连续梁及主次梁的绑扎时，连续梁应先摆好主筋逐跨绑扎，绑扎好后放进梁底。绑扎主次梁时应先绑扎主梁，主梁绑扎好后，再绑扎次梁，待主次梁绑扎好后，整体落入梁底。梁筋绑扎好后，个别位置要在梁上预埋剪力墙插筋，墙体插筋应位置准确，并加以固定。f楼梯钢筋绑扎：楼梯钢筋绑扎应在楼梯模板支立完毕并以做完预检合格后进行。在已支好的楼梯模板上画出钢筋的位置分档线，备好钢筋料。楼梯钢筋绑扎顺序是由下而上先梯段后平台，先绑扎楼梯梁钢筋，后绑扎梯段及平台钢筋，先绑扎主筋后绑扎分布筋，主筋必须锚固梁内。并保证锚固长度。梯段下铁绑扎好后，垫好垫块再绑扎楼梯负筋，绑扎负筋必须保证其位置及保护层厚度准确。楼梯钢筋绑扎好后应进行临时成品保护，防止上下人员踩踏，保证钢筋质量，绑好钢筋后应及时告知下道工序，木工进行踏步板施工。（3）钢筋制安技术规定a、纵向受力钢筋的连接方式应符合设计规定；b、施工现场应依据国家和行业标准规定抽取机械连接接头、焊接接头做力学性能检查，其质量应符合有关规程的规定；c、接头应布设在结构受力较小处，同一钢筋纵向不宜设立两个或两个以上接头，钢筋弯起部位距接头末端不应小于钢筋直径的10倍；d、钢筋搭接长度应满足设计和规范规定，接头设立应满足“同一截面”原则；e、钢筋绑扎的数量、位置、间距、接头质量、保护层厚度等应满足规范和设计规定，采用钢丝绑扎的钢筋钢丝头应所有朝向结构内侧；f、钢筋绑扎过程中应注意对防水设施的保护，钢筋不得直接触及防水设施，焊接钢筋时需设立隔挡板防止防水层烧伤。5.2.5质量控制标准及施工注意事项1、钢筋加工质量控制标准：钢筋加工允许偏差见表5-1所示。表5-1钢筋加工允许偏差值（mm）项目允许偏差调制后局部弯曲d/4受力钢筋顺长度方向全长尺寸10弯起成型钢筋弯起点位置10弯起高度0，10弯起角度2钢筋宽度10箍筋宽和高5，10注：d为钢筋直径。2、钢筋绑扎质量控制标准：钢筋绑扎位置允许偏差见表5-2所示值（mm）。表5-2钢筋绑扎位置允许偏差值（mm）项目允许偏差箍筋间距10主筋间距列间距10层间距5钢筋弯起点位置10受力钢筋保护层5预埋件中心线位置10水平及高程53、钢筋工程施工注意事项（1）钢筋加工、制安人员必须通过岗前培训后方可持证上岗操作，重要机械设备必须专人管理，非专职人员不得擅自操作；（2）钢筋工必须按照规定佩戴防护用品，钢筋加工车间周边严禁堆放易燃易爆物，车间内须设立消防设施；（3）钢筋及成品的搬运及吊装过程中应专人指挥，起落、停止或上下拐弯处，以专人信号为准，防止碰人撞物；（4）基坑内钢筋绑扎应设立正式的操作架，挂放安全网，铺设踏板，不得站在已绑扎好的钢筋骨架、模板上进行操作；（5）高处制安钢筋时，操作平台上不得过多或集中堆放钢筋，避免超载，不要在平台或架子上随意放置工具或短料，避免下滑坠落伤人；（6）绑扎高度较高的梁板时，应保证主体结构侧墙先支起并已加固好，再绑扎梁板钢筋；（7）严禁在已绑扎好的钢筋骨架上行走或堆放重物，放置钢筋变形、移位；（8）施工现场需理顺电线、电缆，经常检查电路，避免漏电导致人员伤亡。4、保证钢筋施工质量的措施：（1）严格控制结构原材料进场质量并及时按批量抽样检查。（2）设立专职的钢筋工程技术人员和质量检查人员。（3）严格按照设计及规范规定组织施工及验收，对钢筋绑扎的规格、形状、尺寸、数量、锚固长度、接头位置应全面检查。（4）为防止墙柱插筋移位，绑扎前在网片上定出墙柱位置，根据其位置先点焊式绑扎好一个柱的箍筋套子和墙的两侧一根水平筋，用以控制墙柱钢筋位移。梁板钢筋打灰前测工应放出墙柱的控制线，调整钢筋位置，并加以点焊式绑扎固定，砼浇注过程中，如有个别钢筋移位，应及时进行调整复位。（5）钢筋垫块应按设计规定设立，垫块的尺寸、强度、数量均应满足规定。（6）手工焊等钢筋接头质量必须满足设计规定，试件应按规范规定留取，各种资料应齐备。（7）对于焊接等特殊人员应持证上岗，保证钢筋接头的质量。（8）钢筋绑扎质量标准按项目钢筋安装及预埋件位置允许偏差控制标准执行。5、成品保护及文明施工：（1）成型钢筋应按指定地点堆放，用垫木垫放整齐，并挂牌标记，钢筋吊运时应保证其不变形。（2）柱墙钢筋绑扎应搭设临时架子或支搭高凳，不准蹬踏钢筋，顶板钢筋绑好后，严格控制上人，以防人踩踏变形。（3）涂刷模板隔离剂不得沾污钢筋。（4）钢筋运送应轻抬轻放，严禁随意抛扔。（5）对于窗墙顶等部分小于或等于300预留洞，不应随意切断钢筋，钢筋应绕开洞口位置。大于300应按设计规定附加钢筋。（6）所有钢筋作业项目都应遵守干活脚下净，活完场地清的原则，剩余材料均应分捡码放到指定地点存放。5.3模板及脚手架工程5.3.1模板及脚手架选型车站主体结构施工脚手架采用标准落地碗扣式模板外支撑架：支撑架钢管为外径48mm，壁厚3.5mm的3号焊接钢管，搭接类型为标准C、E型组合，即框架长宽高为1.2m1.2m1.2m和0.9m0.9m0.6m，框架间设斜杆支撑；落地支撑、侧向横撑采用可调支座，与模板、基底间设12cm方木垫撑。模板采用6015、3015、1015（阴角模板）型标准组合钢模板，模板高度1.5m，宽度分别为60cm、30cm和10cm（阴角模板，转角两侧各10cm），厚度5cm（边肋+面板），模板与模板间拼装时采用螺栓连接牢固，背后设10cm方木横撑与支架杆件连接。组合钢模板无法拼装的钢特殊部位主体结构施工采用现场加工木模板拼装进行。模板及支架应具有足够的强度、刚度和稳定性，能可靠的承受浇筑混凝土的重量、侧压力及施工荷载。5.3.2脚手架架设主体结构模板支撑架依据主体结构分段施工进度逐步向上架设，每次架设高度依据主体结构本次施作高度拟定，但支撑架架设高度不得超过模板高度。1、施工准备（1）材料准备：依据主体结构施工高度拟定支架架设高度，计算立杆、横杆、斜杆、扣件、支撑支座、方木等重要工程量，拟定好施工重要材料用量，做好材料准备； （2）支架材料验收：钢管材料必须具有产品质量合格证，外观应平直光滑，不得有裂纹、结疤、分层、错位、硬弯、毛刺、压痕和划道，游标卡尺检查钢管的外径、厚度允许偏差均不得超过-0.5mm，钢管端面应平整切斜偏差1.7mm； （3）技术、安全交底：拟定选用支架的类型、形式、搭设高度、宽度、步距、跨距及支座、支撑类型及可调范围。针对工程特点、施工工序、工种，对施工操作人员进行具体的安全作业
