落地脚手架及悬挑脚手架专项施工方案.doc

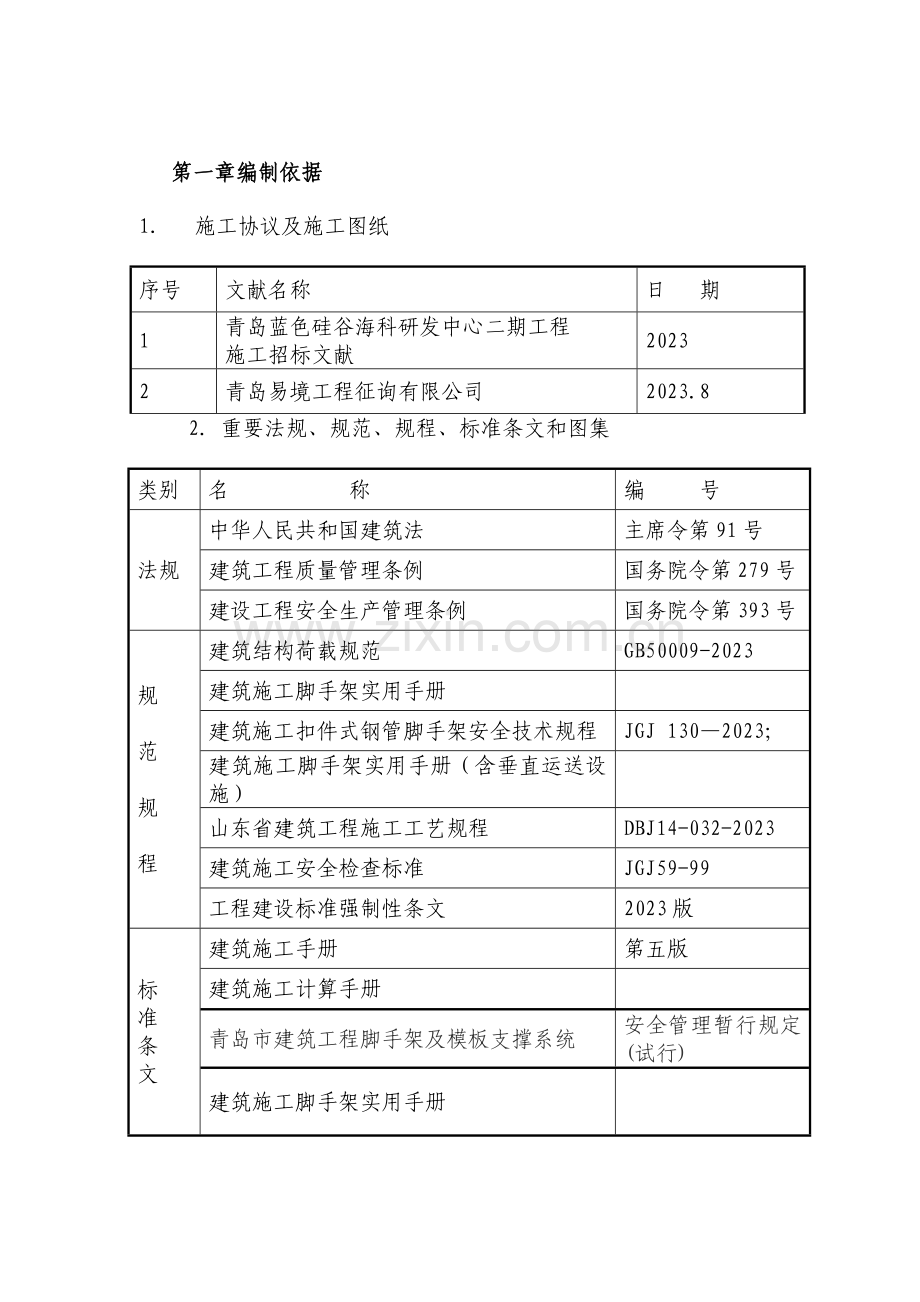

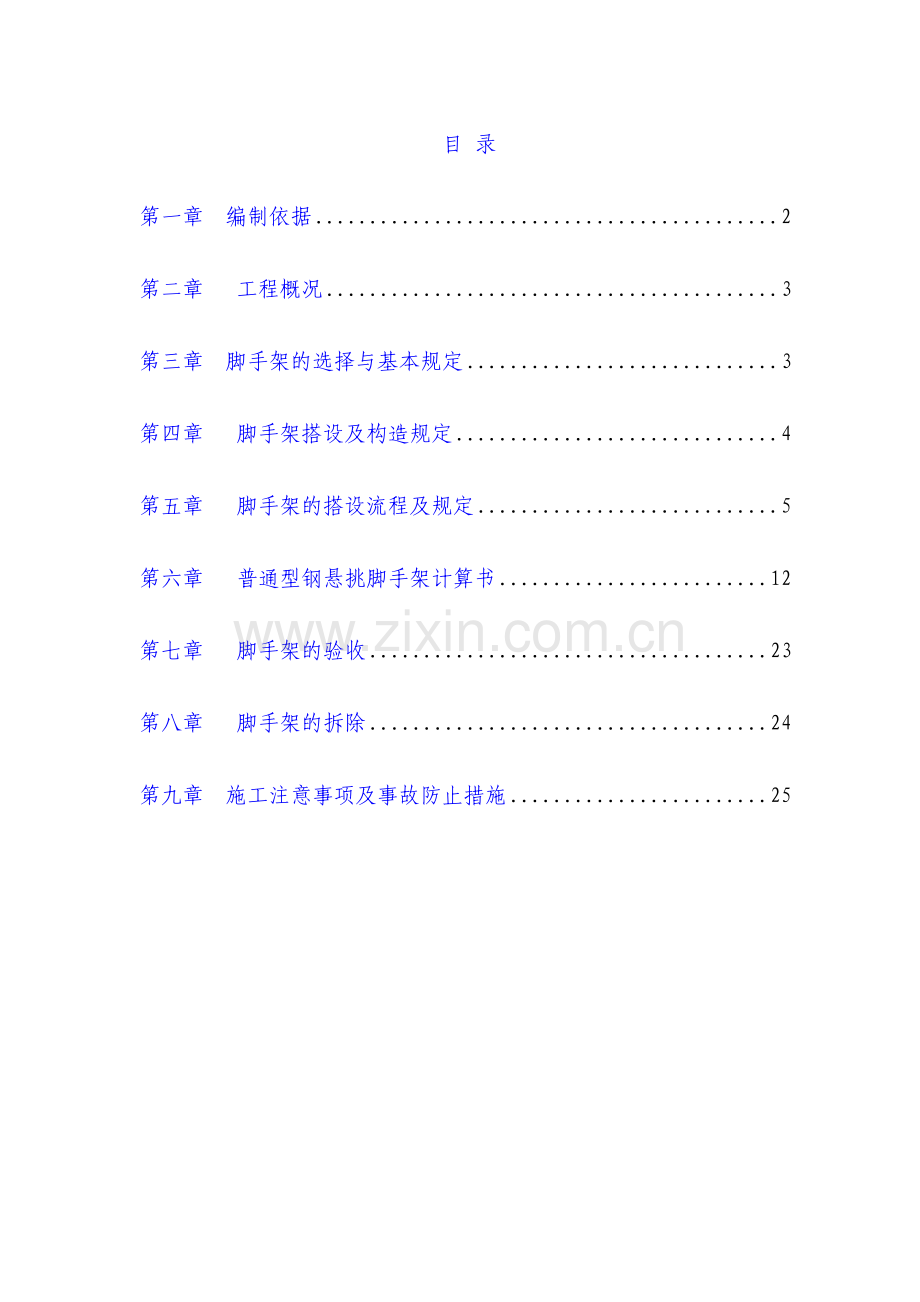

目 录第一章 编制依据2第二章 工程概况3第三章 脚手架的选择与基本规定3第四章 脚手架搭设及构造规定4第五章 脚手架的搭设流程及规定5第六章 普通型钢悬挑脚手架计算书12第七章 脚手架的验收23第八章 脚手架的拆除24第九章 施工注意事项及事故防止措施25第一章 编制依据1 施工协议及施工图纸序号文献名称日 期1青岛蓝色硅谷海科研发中心二期工程施工招标文献20232青岛易境工程征询有限公司2023.82重要法规、规范、规程、标准条文和图集类别名 称编 号法规中华人民共和国建筑法主席令第91号建筑工程质量管理条例国务院令第279号建设工程安全生产管理条例国务院令第393号规范规程建筑结构荷载规范GB50009-2023建筑施工脚手架实用手册建筑施工扣件式钢管脚手架安全技术规程JGJ 1302023；建筑施工脚手架实用手册（含垂直运送设施）山东省建筑工程施工工艺规程DBJ14-032-2023建筑施工安全检查标准JGJ59-99工程建设标准强制性条文2023版标准条文建筑施工手册第五版建筑施工计算手册青岛市建筑工程脚手架及模板支撑系统安全管理暂行规定(试行)建筑施工脚手架实用手册第二章 工程概况序号项 目内 容1工程名称青岛蓝色硅谷海科研发中心二期工程2建设单位青岛海洋科技投资发展集团有限公司3设计单位青岛易境工程征询有限公司4勘察单位青岛市勘察测绘研究院5监理单位青岛市政监理征询有限公司6施工单位江苏南通三建集团有限公司7工程类别二类8建筑面积29136.27平方米9地理位置青岛市蓝色硅谷规划区域内，科技路北侧，创业路南侧，规划滨海东路东侧。10质量目的按建筑工程施工质量验收统一标准及相关专业质量验收规范验收，达成合格标准，我单位承诺保证青岛市优质结构，争创泰山杯。第三章脚手架的选择及基本规定一、脚手架的选择本工程主楼地上6层，地下一层，建筑高度23.40m；根据其高度及外形，考虑采用双排悬挑式脚手架，内脚手架采用满堂脚手架施工，一层顶以上采用双排悬挑脚手架，一层以下采用双排落地脚手架，便于拆除及时进行槽边回填土，搭设两座钢管依附斜道作为脚手架上下通道。二、脚手架的基本规定1、地基解决落地脚手架座落在筏板基础承台上，底座下设立垫板,厚度不小于5cm,布设必须平稳,不得悬空。2、搭设脚手架施工人员必须是通过考核合格的专业架子工，必须持证上岗。搭设脚手架人员必须戴好安全帽，系好安全带，穿防滑鞋。3、脚手架搭设前的施工准备搭设前应清除场地杂物，平整搭设场地并使排水畅通。要有足够的牢固性和稳定性，保证在施工期间对所规定的荷载或在气候条件影响下，不变形、不摇摆、不倾斜，能保证作业人员的人身安全；要有足够的面积满足堆料、操作和行走的规定；构造要简朴，搭设、拆除和搬运要方便，使用要安全。第四章脚手架选择及搭设的构造规定一、脚手架的材质规定1、落地架（1）、钢管落地脚手架，选用外径48mm、壁厚 3.0mm、钢材强度等级Q235-A的钢管。钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯。用于立杆、大横杆和斜杆的钢管长度4000-6000mm为好；用于小横杆的钢管长度以1200-2023mm为宜满足工程施工规定。（2）、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ130-2023的规定，扣件不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。扣件螺栓的拧紧力距达60N*M时扣件不得破坏，扣件必须符合施工规定。（3）、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。底排立杆、扫地杆均漆红白相间色。（4）、脚手板：脚手板采用多层板隔层张设。（5）、安全网采用密目式安全网，网目应满足2023目100cm2，做耐贯穿实验不穿透，1.61.8m的单张网重量在3kg以上，颜色应满足环境效果规定，选用绿色。使用的安全网必须符合建筑安全监督管理部门有关规定。（6）、连墙件采用钢管，其材质应符合现行国家标准碳素钢结构（GB/T 700）中Q235A钢的规定。2、普通悬挑架（1）、钢管：选用外径48mm，壁厚 3.0 mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，。（2）、扣件：应符合建设部钢管脚手扣件标准JGJ130-2023的规定，扣件不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。扣件必须满足施工规定。（3）、悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度1.20-1.50米，建筑物内锚固段长度2.0-2.30米。（4）、脚手板：脚手板采用多层板隔层张设。（5）、安全网采用密目式安全网，网目应满足2023目100cm2，做耐贯穿实验不穿透，1.61.8m的单张网重量在3kg以上，颜色应满足环境效果规定，选用绿色。规定阻燃，使用的安全网必须符合建筑安全监督管理部门相关规定。（6）、斜拉采用钢丝绳。悬挑水平钢梁采用钢丝绳与建筑物拉结，最外面钢丝绳距离建筑物1.4m。（7）、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。第五章脚手架的搭设流程及规定 一 落地架 落地脚手架搭设的工艺流程为：场地平整、夯实基础承载力实验、材料配备定位设立通长脚手板、底座纵向扫地杆立杆横向扫地杆小横杆大横杆（搁栅）剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。 定距定位根据构造规定在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确的放在定位线上，垫板必须铺放平整，不得悬空。 在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。其余按以下构造规定搭设：1、主杆基础 本工程脚手架基础部位应在回填土完后夯实，采用强度等级不低于C15的混凝土进行硬化，混凝土硬化厚度不小于10cm。地基承载能力可以满足外脚手架的搭设规定。2、立杆间距 (1)脚手架立杆纵距1.5m，横距1.05m，步距1.8m；连墙杆间距竖直3.6m，水平4.5m(即二步三跨)：里立杆距建筑物0.15m。 (2)脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向互相错开500mm以上，且规定相邻接头不应在同步同跨内，以保证脚手架的整体性。 (3)立杆应设立垫木，并设立纵横方向扫地杆，连接于立脚点杆上，离底座20cm左右。 (4)立杆的垂直偏差应控制在不大于架高的1400。 3、大横杆、小横杆设立 (1)大横杆在脚手架高度方向的间距1.8m，以便立网挂设，大横杆置于立杆里面，小横杆在每个主节点立杆与大横杆交接处必须至少设立一个，每侧外伸长度为100-150mm。 (2)外架子按立杆与大横杆交点处设立小横杆，两端固定在立杆，以形成空间结构整体受力。 4、剪刀撑 脚手架外测立面的两端各设立一道剪刀撑，并应由底至顶连续设立；中间各道剪刀撑之间的净距离不应大于15m。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。5、脚手板的铺设规定 (1)脚手架里排立杆与结构层之间三步均应铺设平网。 (2)满铺层脚手板必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采用有效的防护措施。 (3)脚手板须用18铅丝双股并联绑扎，不少于4点，规定绑扎牢固，交接处平整，铺设时要选用完好无损的脚手板，发现有破损的要及时更换。 6、防护栏杆 (1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。 (2)选用18铅丝张挂安全网，规定严密、平整。(3) 顶层立杆：立杆顶端应高出屋面装饰墙1.5m。 (4)脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和60cm高踢脚杆。 7、连墙件 (1)脚手架与建筑物按水平方向4.5m，垂直方向3.6m，设一拉结点。楼层高度超过4m，则在水平方向加密。按规范规定大于三步三跨。每楼层用短钢管与预埋在楼层梁中钢管拉结，并且用拉结杆里外脚手架与立杆或大横杆用扣件扣牢。 (2)拉结点在转角范围内和顶部处加密，即在转角l米以内范围按垂直方向每3.6米设一拉结点。 (3)拉结点应保证牢固，防止其移动变形，且尽量设立在外架大小横杆接点处。 (4)外墙装饰阶段拉结点，也须满足上述规定，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结，以保证外架安全可靠。 8、架体内封闭 (1)脚手架的架体里立杆距墙体净距为150mm，如因结构设计的限制大于300mm的必须铺设站人板，站人板设立平整牢固。 (2)脚手架施工层里立杆与建筑物之间应采用脚手板或木板进行封闭。(3)施工层外架每楼层采用平面多层板防护、立面密目网防护措施进行封闭。9脚手架的上下通道：脚手架体要设立安全依附斜道： 依附斜道宽度不小于1米，坡度以1：3（高：长）为宜。 依附斜道的立杆、横杆间距应与脚手架相适应，基础按脚手架规定解决，立面设剪刀撑。人行斜道小横杆间距不超过1.5米。 依附斜道上满铺脚手板，板上钉防滑条，防滑条不大于300mm。设立护栏杆，上部护身栏杆1.2米，下部护身栏杆距脚手板0.6米，同时设180mm宽档脚板。二普通悬挑架 悬挑脚手架搭设的工艺流程为：水平悬挑立杆小横杆大横杆（搁栅）剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。 在搭设悬挑式脚手架之前，应先做好以下工作：（1）在楼面砼施工时预埋用20钢筋做成的吊环及3道16地锚钢筋，锚入砼不少于300mm 长（外露在砼上200高）。（2）在楼面砼达成一定强度后，排放16#工字钢，工字钢间距1.5m，插入地锚钢筋长度约1.8m，并与地锚焊接固定，每道工字钢上设3道地锚钢筋。（3）在工字钢上表面焊25钢筋、100高，工字钢外端用钢丝绳斜拉，完毕上述工作后按落地式双排脚手架的作业程序操作搭设脚手架。1、主杆承截力 本工程脚手架悬挑部位承载能力可以满足外脚手架的搭设规定（具体计算数据参阅脚手架计算书）。2、立杆间距 (1)脚手架立杆纵距1.5m，横距1.05m，步距1.8m；连墙杆间距竖直3.6m，水平4.5m(即二步三跨)：里立杆距建筑物0.15m。 (2)脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向互相错开500mm以上，且规定相邻接头不应在同步同跨内，以保证脚手架的整体性。 (3)立杆的垂直偏差应控制在不大于架高的1400。 3、大横杆、小横杆设立 (1)大横杆在脚手架高度方向的间距1.8m，以便立网挂设，大横杆置于立杆里面，小横杆之上。小横杆在每个主节点立杆与大横杆交接处必须至少设立一个，每侧外伸长度为100-150mm。 (2)外架子按立杆与大横杆交点处设立小横杆，两端固定在立杆，以形成空间结构整体受力。4、剪刀撑 脚手架外侧立面的两端各设立一道剪刀撑，并应由底至顶连续设立；中间各道剪刀撑之间的净距离不应大于15m。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。5、脚手板的铺设规定 (1) 脚手架里排立杆与结构层之间三步均应铺设平网。 (2)满铺层脚手板必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采用有效的防护措施。 (3)脚手板须用18铅丝双股并联绑扎，不少于4点，规定绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。6、防护栏杆 (1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。 (2)选用18铅丝张挂安全网，规定严密、平整。 (3) 顶层立杆：立杆顶端应高出屋面装饰墙1.5m。 (4)脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和60cm高踢脚杆。 7、连墙件(1)脚手架与建筑物按水平方向4.5m，垂直方向3.6m，设一拉结点。 (2)拉结点在转角范围内和顶部处加密，即在转角l米以内范围按垂直方向每3.6米设一拉结点。 (3)拉结点应保证牢固，防止其移动变形，且尽量设立在外架大小横杆接点处。 (4)外墙装饰阶段拉结点，也必须满足上述规定，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结，以保证外架安全可靠。 8、架体内封闭 (1)脚手架的架体里立杆距墙体净距为150mm，如因结构设计的限制大于300mm的必须铺设站人板，站人板设立平整牢固。 (2)脚手架施工层里立杆与建筑物之间应采用脚手片或木板进行封闭。(3)施工层外架每楼层采用平面多层板防护、立面密目网防护措施进行封闭。9脚手架的上下通道：脚手架体要设立安全依附斜道： 依附斜道宽度不小于1米，坡度以1：3（高：长）为宜。 依附斜道的立杆、横杆间距应与脚手架相适应，基础按脚手架规定解决，立面设剪刀撑。人行斜道小横杆间距不超过1.5米。 依附斜道上满铺脚手板，板上钉防滑条，防滑条不大于300mm。设立护栏杆，上部护身栏杆1.2米，下部护身栏杆距脚手板0.6米，同时设180mm宽档脚板。16工字钢16钢筋三外脚手架施工图：第六章普通型钢悬挑脚手架计算书一、参数信息1.脚手架参数双排脚手架搭设高度为 19 m，立杆采用单立杆；搭设尺寸为：立杆的纵距为 1.5m，立杆的横距为1.05m，立杆的步距为1.8 m；内排架距离墙长度为0.25 m；大横杆在上，搭接在小横杆上的大横杆根数为 2 根；采用的钢管类型为 483.0； 横杆与立杆连接方式为单扣件；连墙件布置取两步三跨，竖向间距 3.6 m，水平间距4.5 m，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布荷载(kN/m2):3.000；脚手架用途:结构脚手架；同时施工层数:2 层；3.风荷载参数本工程地处山东青岛市，基本风压0.6 kN/m2；风荷载高度变化系数z，计算连墙件强度时取0.92，计算立杆稳定性时取0.74，风荷载体型系数s 为0.214；4.静荷载参数每米立杆承受的结构自重荷载标准值(kN/m):0.1248；脚手板自重标准值(kN/m2):0.350；栏杆挡脚板自重标准值(kN/m):0.140；安全设施与安全网自重标准值(kN/m2):0.005；脚手板铺设层数:4 层；脚手板类别:木脚手板；栏杆挡板类别:木脚手板挡板；5.水平悬挑支撑梁悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度1.4m，建筑物内锚固段长度 2 m。锚固压点螺栓直径(mm):20.00；楼板混凝土标号:C30；6.拉绳与支杆参数 钢丝绳安全系数为:6.000；钢丝绳与墙距离为(m):3.300；悬挑水平钢梁采用钢丝绳与建筑物拉结，最里面面钢丝绳距离建筑物 1.2 m。 二、大横杆的计算按照扣件式钢管脚手架安全技术规范(JGJ130-2023)第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。1.均布荷载值计算大横杆的自重标准值:P1=0.033 kN/m ；脚手板的自重标准值:P2=0.351.05/(2+1)=0.122 kN/m ；活荷载标准值: Q=31.05/(2+1)=1.05 kN/m；静荷载的设计值: q1=1.20.033+1.20.122=0.187 kN/m；活荷载的设计值: q2=1.41.05=1.47 kN/m； 图1 大横杆设计荷载组合简图(跨中最大弯矩和跨中最大挠度) 图2 大横杆设计荷载组合简图(支座最大弯矩)2.强度验算跨中和支座最大弯距分别按图1、图2组合。跨中最大弯距计算公式如下: M1max = 0.08q1l2 + 0.10q2l2跨中最大弯距为 M1max=0.080.1871.52+0.101.471.52 =0.364 kNm；支座最大弯距计算公式如下: M2max = -0.10q1l2 - 0.117q2l2支座最大弯距为 M2max= -0.100.1871.52-0.1171.471.52 =-0.429 kNm；选择支座弯矩和跨中弯矩的最大值进行强度验算： =Max(0.364106,0.429106)/4490=95.546 N/mm2；大横杆的最大弯曲应力为 = 95.546 N/mm2 小于 大横杆的抗弯强度设计值 f=205 N/mm2，满足规定！3.挠度验算最大挠度考虑为三跨连续梁均布荷载作用下的挠度。计算公式如下： max = (0.677q1l4 + 0.990q2l4)/100EI其中：静荷载标准值: q1= P1+P2=0.033+0.122=0.156 kN/m； 活荷载标准值: q2= Q =1.05 kN/m； 最大挠度计算值为： = 0.6770.15615004/(1002.06105107800)+0.9901.0515004/(1002.06105107800) = 2.61 mm；大横杆的最大挠度 2.61 mm 小于 大横杆的最大允许挠度 1500/150 mm与10 mm，满足规定！ 三、小横杆的计算根据JGJ130-2023第5.2.4条规定，小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。用大横杆支座的最大反力计算值作为小横杆集中荷载，在最不利荷载布置下计算小横杆的最大弯矩和变形。1.荷载值计算大横杆的自重标准值：p1= 0.0331.5 = 0.05 kN；脚手板的自重标准值：P2=0.351.051.5/(2+1)=0.184 kN；活荷载标准值：Q=31.051.5/(2+1) =1.575 kN；集中荷载的设计值: P=1.2(0.05+0.184)+1.4 1.575 = 2.485 kN； 小横杆计算简图2.强度验算最大弯矩考虑为小横杆自重均布荷载与大横杆传递荷载的标准值最不利分派的弯矩和；均布荷载最大弯矩计算公式如下:Mqmax = ql2/8Mqmax = 1.20.0331.052/8 = 0.006 kNm；集中荷载最大弯矩计算公式如下:Mpmax = Pl/3Mpmax = 2.4851.05/3 = 0.87 kNm ；最大弯矩 M = Mqmax + Mpmax = 0.875 kNm；最大应力计算值 = M / W = 0.875106/4490=194.969 N/mm2 ；小横杆的最大弯曲应力 =194.969 N/mm2 小于 小横杆的抗弯强度设计值 205 N/mm2，满足规定！3.挠度验算最大挠度考虑为小横杆自重均布荷载与大横杆传递荷载的设计值最不利分派的挠度和；小横杆自重均布荷载引起的最大挠度计算公式如下:qmax = 5ql4/384EIqmax=50.03310504/(3842.06105107800) = 0.024 mm ；大横杆传递荷载 P = p1 + p2 + Q = 0.05+0.184+1.575 = 1.809 kN；集中荷载标准值最不利分派引起的最大挠度计算公式如下:pmax = Pl(3l2 - 4l2/9)/72EIpmax = 1808.71050(310502-410502/9 ) /(722.06105107800) = 3.347 mm；最大挠度和 = qmax + pmax = 0.024+3.347 = 3.37 mm；小横杆的最大挠度为 3.37 mm 小于 小横杆的最大允许挠度 1050/150=7与10 mm,满足规定！ 四、扣件抗滑力的计算按规范表5.1.7,直角、旋转单扣件承载力取值为8.00kN，该工程实际的旋转单扣件承载力取值为8.00kN。纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(建筑施工扣件式钢管脚手架安全技术规范5.2.5): R Rc 其中 Rc - 扣件抗滑承载力设计值,取8.00 kN；R - 纵向或横向水平杆传给立杆的竖向作用力设计值；大横杆的自重标准值: P1 = 0.0331.52/2=0.05 kN；小横杆的自重标准值: P2 = 0.0331.05/2=0.017 kN；脚手板的自重标准值: P3 = 0.351.051.5/2=0.276 kN；活荷载标准值: Q = 31.051.5 /2 = 2.362 kN；荷载的设计值: R=1.2(0.05+0.017+0.276)+1.42.362=3.719 kN；R 8.00 kN，单扣件抗滑承载力的设计计算满足规定! 五、脚手架立杆荷载的计算作用于脚手架的荷载涉及静荷载、活荷载和风荷载。静荷载标准值涉及以下内容：(1)每米立杆承受的结构自重标准值，为0.1248kN/m NG1 = 0.1248+(1.502/2)0.033/1.8019.00 = 2.898kN；(2)脚手板的自重标准值；采用木脚手板，标准值为0.35kN/m2 NG2= 0.3541.5(1.05+0.2)/2 = 1.365 kN；(3)栏杆与挡脚手板自重标准值；采用木脚手板挡板，标准值为0.14kN/m NG3 = 0.1441.5/2 = 0.42 kN；(4)吊挂的安全设施荷载，涉及安全网:0.005 kN/m2 NG4 = 0.0051.519 = 0.142 kN；经计算得到，静荷载标准值 NG = NG1+NG2+NG3+NG4 = 4.826 kN；活荷载为施工荷载标准值产生的轴向力总和，立杆按一纵距内施工荷载总和的1/2取值。经计算得到，活荷载标准值 NQ = 31.051.52/2 = 4.725 kN；考虑风荷载时,立杆的轴向压力设计值为 N = 1.2 NG+0.851.4NQ = 1.24.826+ 0.851.44.725= 11.414 kN；不考虑风荷载时,立杆的轴向压力设计值为 N=1.2NG+1.4NQ=1.24.826+1.44.725=12.406kN；六、立杆的稳定性计算风荷载标准值按照以下公式计算 Wk=0.7zs0其中 0 - 基本风压(kN/m2)，按照建筑结构荷载规范(GB50009-2023)的规定采用：0 = 0.6 kN/m2； z - 风荷载高度变化系数，按照建筑结构荷载规范(GB50009-2023)的规定采用：z= 0.74； s - 风荷载体型系数：取值为0.214；经计算得到，风荷载标准值为: Wk = 0.7 0.60.740.214 = 0.067 kN/m2；风荷载设计值产生的立杆段弯矩 MW 为: Mw = 0.85 1.4WkLah2/10 = 0.85 1.40.0671.51.82/10 = 0.038 kNm；考虑风荷载时,立杆的稳定性计算公式 = N/(A) + MW/W f立杆的轴心压力设计值 ：N = 11.414 kN；不考虑风荷载时,立杆的稳定性计算公式 = N/(A) f立杆的轴心压力设计值 ：N = N= 12.406kN；计算立杆的截面回转半径 ：i = 1.59 cm；计算长度附加系数参照建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2023)表5.3.3得 ： k = 1.155 ；计算长度系数参照建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2023)表5.3.3得 ： = 1.5 ；计算长度 ,由公式 l0 = kuh 拟定：l0 = 3.118 m；长细比: L0/i = 196 ；轴心受压立杆的稳定系数,由长细比 lo/i 的结果查表得到 ：= 0.188立杆净截面面积 ： A = 4.24 cm2；立杆净截面模量(抵抗矩) ：W = 4.49 cm3；钢管立杆抗压强度设计值 ：f =205 N/mm2；考虑风荷载时 = 11413.89/(0.188424)+38466.087/4490 = 151.756 N/mm2；立杆稳定性计算 = 151.756 N/mm2 小于 立杆的抗压强度设计值 f = 205 N/mm2，满足规定！不考虑风荷载时 = 12406.14/(0.188424)=155.637 N/mm2；立杆稳定性计算 = 155.637 N/mm2 小于 立杆的抗压强度设计值 f = 205 N/mm2，满足规定！七、连墙件的计算连墙件的轴向力设计值应按照下式计算：Nl = Nlw + N0连墙件风荷载标准值按脚手架顶部高度计算z0.92，s0.214，00.6，Wk = 0.7zs0=0.7 0.920.2140.6 = 0.083 kN/m2；每个连墙件的覆盖面积内脚手架外侧的迎风面积 Aw = 16.2 m2；按建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2023)5.4.1条连墙件约束脚手架平面外变形所产生的轴向力(kN), N0= 5.000 kN；风荷载产生的连墙件轴向力设计值(kN)，按照下式计算：Nlw = 1.4WkAw = 1.875 kN；连墙件的轴向力设计值 Nl = Nlw + N0= 6.875 kN；连墙件承载力设计值按下式计算：Nf = Af其中 - 轴心受压立杆的稳定系数；由长细比 l/i = 250/15.9的结果查表得到 =0.958，l为内排架距离墙的长度； A = 4.24 cm2；f=205 N/mm2；连墙件轴向承载力设计值为 Nf = 0.9584.2410-4205103 = 83.269 kN；Nl = 6.875 Ru16.654KN。经计算，选此型号钢丝绳可以满足规定。钢丝拉绳(斜拉杆)的拉环强度计算钢丝拉绳(斜拉杆)的轴力RU的最大值进行计算作为拉环的拉力N，为N=RU=16.654kN钢丝拉绳(斜拉杆)的拉环的强度计算公式为 = N/A f其中 f 为拉环钢筋抗拉强度，按混凝土结构设计规范10.9.8 每个拉环按2个截面计算的吊环应力不应大于50N/mm2；所需要的钢丝拉绳(斜拉杆)的拉环最小直径 D=(166544/(3.142502) 1/2 =14.6mm；实际拉环选用直径D=16mm 的HPB235的钢筋制作即可。十二、锚固段与楼板连接的计算1.水平钢梁与楼板压点假如采用螺栓，螺栓粘结力锚固强度计算如下锚固深度计算公式: h N/dfb其中 N - 锚固力，即作用于楼板螺栓的轴向拉力，N = 0.096kN； d - 楼板螺栓的直径，d = 20mm； fb - 楼板螺栓与混凝土的允许粘接强度，计算中取1.43N/mm2； f- 钢材强度设计值,取215N/mm2； h - 楼板螺栓在混凝土楼板内的锚固深度，通过计算得到 h 要大于 96/(3.142201.43)=1.068mm。螺栓所能承受的最大拉力 F=1/43.1420221510-3=67.51kN螺栓的轴向拉力N=0.096kN 小于螺栓所能承受的最大拉力 F=67.51kN，满足规定！2.水平钢梁与楼板压点假如采用螺栓，混凝土局部承压计算如下混凝土局部承压的螺栓拉力要满足公式:N (b2-d2/4)fcc其中 N - 锚固力，即作用于楼板螺栓的轴向压力，N = 10.093kN； d - 楼板螺栓的直径，d = 20mm； b - 楼板内的螺栓锚板边长，b=5d=100mm； fcc - 混凝土的局部挤压强度设计值，计算中取0.95fc=14.3N/mm2；(b2-d2/4)fcc=(1002-3.142202/4)14.3/1000=138.508kNN=10.093kN通过计算得到公式右边等于138.51 kN，大于锚固力 N=10.09 kN ，楼板混凝土局部承压计算满足规定!第七章脚手架的验收作业层上施加荷载前，必须进行验收，合格后方可使用；每搭设两步高或3.6m内必须进行一次验收，合格后方能使用。假如遇有6级及6级以上大风或停用超过一个月后 ，使用前必须进行复验，看是否有损坏。如有变形等情况必须进行整改，直至达成合格后方可使用。验收立杆垂直度，最大不得超过50mm。搭设中验收规定具体见下表：搭设
