电缆管理规定.doc

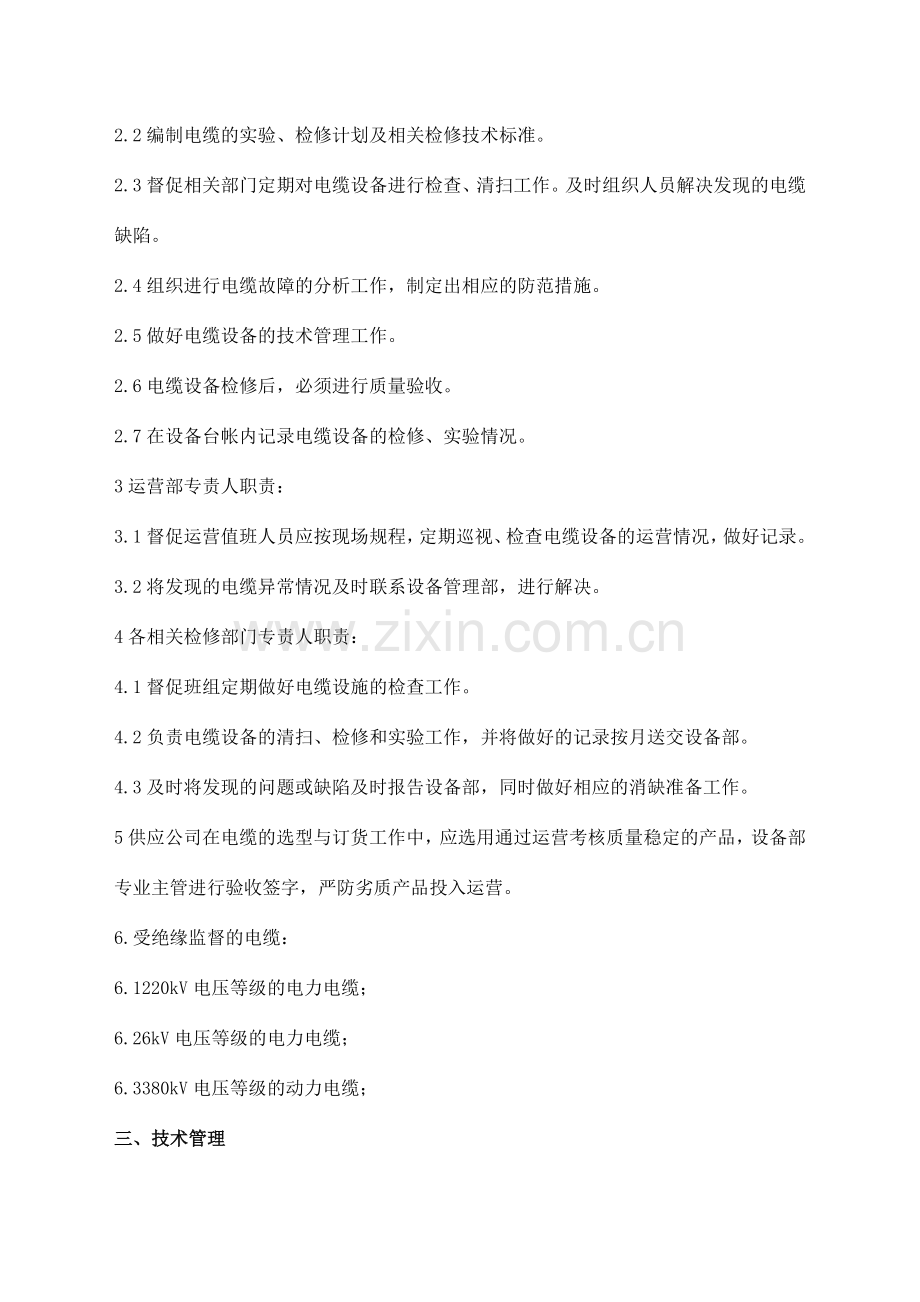

神头第二发电厂电缆及其附属设施管理制度一、总则1电缆管理制度是保证电缆设备安全运营的重要措施。为了加强本厂电缆的运营、维护工作，根据本厂25项反事故技术措施、十八项反事故技术措施和国家、行业有关规程标准，制定本制度。2根据安全生产管理的需要，电缆设备的管理工作应进一步到产品选型、出厂验收、实验、运营维护、检修等各个环节，达成电缆设备全过程的质量监督与管理。3电缆管理工作的目的：认真贯彻电业“安全第一、防止为主、综合治理”的方针，不断提高电缆的健康水平，防止电缆事故发生。4电缆管理工作的任务：认真贯彻执行电缆设备的有关规程制度与反事故措施；掌握电缆的绝缘变化规律，及时发现和消除电缆缺陷；分析电缆绝缘或过热事故；制订反事故措施，不断提高电缆设备运营的安全可靠性。5本制度合用于本厂设备部、电气部、热控部、化学部、输煤部、网控部、除灰部、综合部、综合分公司、保安消防部、供应处及运营部门。6各部门应按据按照本制度执行。二、监督机构与职责1在总工的领导下，设备管理部、电气部、热控部、化学部、输煤部、网控部、除灰部、综合部、综合分公司及运营部门应按照电缆制度规定做好电缆的管理、运营检查、维护消缺、检修等各项工作。设备部为电缆管理单位。2设备管理部专业工程师职责：2.1按本制度做好电缆的检查、实验、检修和消缺工作。2.2编制电缆的实验、检修计划及相关检修技术标准。2.3督促相关部门定期对电缆设备进行检查、清扫工作。及时组织人员解决发现的电缆缺陷。2.4组织进行电缆故障的分析工作，制定出相应的防范措施。2.5做好电缆设备的技术管理工作。2.6电缆设备检修后，必须进行质量验收。2.7在设备台帐内记录电缆设备的检修、实验情况。3运营部专责人职责：3.1督促运营值班人员应按现场规程，定期巡视、检查电缆设备的运营情况，做好记录。3.2将发现的电缆异常情况及时联系设备管理部，进行解决。4各相关检修部门专责人职责：4.1督促班组定期做好电缆设施的检查工作。4.2负责电缆设备的清扫、检修和实验工作，并将做好的记录按月送交设备部。4.3及时将发现的问题或缺陷及时报告设备部，同时做好相应的消缺准备工作。5供应公司在电缆的选型与订货工作中，应选用通过运营考核质量稳定的产品，设备部专业主管进行验收签字，严防劣质产品投入运营。6.受绝缘监督的电缆：6.1220kV电压等级的电力电缆；6.26kV电压等级的电力电缆；6.3380kV电压等级的动力电缆；三、技术管理1要贯彻“安全第一、防止为主、综合治理”的方针，通过对电缆管理工作的细化，掌握电缆运营的特性和规律，提高电缆的可靠性。2按电气设备防止性实验规程进行电缆的实验工作。3完毕电缆设备的年度检修实验计划和反措计划。4要严格按规程、标准、反措开展电缆管理工作。5建立完善电缆技术档案，做到完整连续、并与实际相符。6电缆的实验报告应严格校对、审核，并妥善保管，做到数据准确、随时可查阅。7做好电缆火灾报警装置的维护、校验工作。8全厂不管哪个单位须新敷设电缆，必须经设备部、电气部审核批准并办理审批手续后方可开工。电缆敷设过程中规定电气部专业人员全程监护，按照审批路线敷设，须穿越阻火设施的由电气部专业人员进行指导，破坏后由申请敷设单位立即恢复，并由设备部、电气部组织验收。四、考核与奖励：1凡由于违反规程、自行减少标准、技术监督失职而导致严重后果的，要追究有关领导与当事者的责任。2凡未按规定进行检查、实验而发生电缆事故的，视情节轻重给予2001000元的考核。3在放电缆工作结束后，施工单位应按规定做好防火工作，项目负责人应对防火封堵工作进行验收，合格后方可结束工作票。否则考核施工单位2023元，考核项目负责人500元。4凡发现电缆的重大缺陷或重大隐患，而及时避免重大事故的，给予30005000元的奖励。五、关于电缆巡视、检查、维护的有关规定设备部、运营部在平常巡检和专业点检时加强电缆隧道及设施的检查。电气部、热控部、化学部、输煤部、网控部、除灰部、综合部、综合分公司、保安消防部根据相应的电缆定期检查、维护的项目和措施，加强巡检，保证电缆在运营中杜绝电缆损坏、过热和着火事故的发生。1.加强电缆定期巡视和检查，特别是对电缆敷设密集的部位及过高温设备易引起电缆着火的部位，如主控室下的电缆夹层、电缆竖井、电缆沟、热力管道和油气管道上部或下部的电缆。1.1.运营人员在天天的巡检工作中应对上述部位的电缆进行检查。1.2.电气部、热控部、化学部、输煤部、网控部、除灰部、综合部、综合分公司人员每周应对上述部位的电缆检查一次。1.3.设备部点检人员每月应对上述部位的电缆检查一次。检查后，应及时填写“电缆设施点检卡”。1.4对主控室下的电缆夹层、主厂房内电缆桥架及电缆中间接头，每年进行不少于2次的测温工作并进行记录。1.5检查的重点应放在电缆防火措施，电缆接头、电缆外表温升变化和受机械损伤等异常隐患重点部分。在检查中，发现有零星缺陷应及时安排解决，如不能解决的缺陷在采用相应措施后应增长点检次数，遇有重大缺陷时，应立即采用措施消除（涉及停机解决）并报告厂部。1.66KV电缆每年应至少进行一次维护和耐压实验工作。1.7380V电缆每年至少应进行一次维护和绝缘实验工作。1.8新安装的有接头的电缆，在投运三个月后，应进行一次维护和实验各工作。1.9结合设备检修，对电缆的始端、终端接头进行细致的检查，发现过热或绝缘损坏及时解决。特别是要将铜铝接触的电缆线鼻子，改造为铜铝过渡线鼻子。1.10电缆设施应定期清扫，特别是电缆沟、集控楼电缆夹层、机炉房电缆桥架上的电缆及输煤内电缆上的粉尘，视积灰、积尘情况每月清扫一次。保持清洁，不积粉尘，干燥不潮湿，通风良好，排水畅通。辖区责任点检员负责督促和验收工作。1.11遇有技术改造等需施放电缆时，由施工负责单位联系电气电缆专责人，拟定敷设路线、指定防火设施临时破坏部位并全程跟踪监督，妥善解决现场发生的有关电缆线路的技术问题，在施工配合结束时，应检查电缆线路有无损伤和变动，并及时恢复防火设施。2.检查标准2.1对敷设在地下的电缆线路应查看路面是否有未知的挖掘痕迹，电缆线路的标桩是否完整无缺。2.2电缆线路上不可堆物，如瓦砾、矿渣、建筑材料、笨重物件、酸碱性液体或石灰坑等。2.3户外的电缆线路，电缆的护套应完好。2.4户外电缆的保护管是否良好，有锈蚀及碰撞损坏应及时解决。2.5电缆终端是否洁净无损，有无漏油漏胶、放电现象，接地是否良好。2.6观测电缆接头有否过热现象，检查电缆、接头、接地情况是否正常。2.7多根电缆并列运营时，要检查电流分派和电缆外皮温度情况，发现各根电缆的电流和温度相差较大时，应及时报告解决，以防止负荷分派不均引起烧坏电缆。2.8电缆沟巡检要检查电缆的位置是否正常、接头有无变形和漏油、温度是否正常、防火设施是否完善、通风和排水照明设备是否完好。2.9检查电缆桥架牢固、无松动和锈烂现象。2.10发现违反电力实行保护的规定而擅自施工的单位，应立即阻止其施工。对按规定进行施工的单位，应做好电缆地下的分布情况现场交底工作，并加强监视和配合施工单位解决好施工发生的与电缆线路有关的问题。2.11检查缆沟门、锁是否开闭正常，各进出口、通风口防小动物进入的设施是否完好，发现问题必须立即解决。2.12检查电缆遂道内有无渗水、积水，有积水应立即排除，并将渗漏处修好。2.13测量接地电阻和电缆外皮的电位，防止腐蚀。2.14检查支架上的电缆有无磕伤或擦伤现象，支架有否脱落等，有不良现象时，能解决的及时解决好，不能解决的应做好记录，安排计划及时解决。2.15检查通风、照明、防水设施是否良好，土建部分有否下沉和开裂，如存在问题应做好缺陷记录，并及时解决。2.16疏通备用排管、清除淤泥杂物，这是检查排管是否因地沉损坏的有效和简便方法。2.17检查高位差安装的电缆的外表1) 外皮脱落40%以上或铠装层如裸锈，应涂防锈漆加以保护。2) 电缆的金属护套若有裂纹、龟裂和腐蚀等现象时，应先做暂时解决，并记好记录，以便计划检修安排更换。3) 电缆或保护管等若有撞伤现象，电缆的安装辅助装置若有缺少等，应即时修复。2.18电缆终端的维护1) 终端如有发热现象，应停电解决。2) 相色标示是否清楚，不清楚时应重标相色。3) 接地是否良好，若接地不良应重新解决，使接地件符合标准。4) 电缆铭牌是否完好和对的，如有损坏应重新更换。5) 终端壳体若有裂纹、沙眼等，应及时安排更换。2.19负荷监测1) 定期测量电缆各相的负荷电流，分析负荷不平衡的因素。2) 定期测量电缆外表的实际温度，拟定电缆是否过热，以防绝缘过早老化。3) 肉眼观测电缆终端和其他电气设备的连接点是否有过热现象。一般铝金属的电气设备过热后呈灰白色；铜金属电气设备过热后呈浅红色。3.电缆设施防火规定：3.1控制室、开关室通往夹层、沟道、穿越楼板、墙壁的电缆孔洞和盘面之间的缝隙必须用阻燃材料严密封堵。3.2电缆竖井必须符合分段隔离规定，敷设在沟道和厂房内架构上的电缆必须符合分段阻燃规定。动力电缆中间接头盒两侧及其临近区段必须有防止着火蔓延的可靠措施。3.3如需在电缆夹层、竖井、沟道内动火作业，必须办理动火工作票且消防人员应在现场监护。3.4电缆沟道内部火警报警系统应正常投运，火警系统发生报警后，消防及有关人员应立即迅速赶往报警地点组织扑救。火警系统出现故障后，值长应及时告知有关人员解决，保证火警系统的正常投运。3.5涉及电缆设施的一切消防器材，应经常保持良好的使用状态，消防人员每月检查一次，并对不符合规定的消防器材进行及时更换。4.技术管理规定：4.1电缆的技术档案和文献的建立符合厂部有关规定。4.2电缆正常运营时，允许温升应符合电力电缆运营规程所规定的数字，电缆原则上不允许过负荷，事故状态下出现的短时过负荷，应迅速恢复其正常电流。4.3电缆温升的监视应做为点检的重要项目，监视电缆温升应特别注意电缆排列最密集处、散热情况差、有外界热源影响处和中间接头。4.4电缆故障修复后必须校对相位，并作耐压实验，合格后方可恢复运营。修理电缆线路故障，除更改有关装置资料外，必须填写故障测试记录及修理记录，并由设备部电气专业存档。5.各检修部门所负责维护的电缆区域划分：5.1.厂区电缆沟的土建部分、积水沟道所有归工程分公司管辖。5.2.电缆沟的平常维护(桥架、照明、卫生、电缆整治)区域具体分界：5.2.1.电气与综合分公司以单控楼负米炉房电缆沟支沟道入口为界。以北区域归电气部管辖。以南区域归综合分公司管辖。5.2.2.锅炉房电缆竖井归电气部。锅炉房16米平台以下电缆清扫与管理归电气部。16米平台以上(涉及16米)部分归热控部管辖。5.2.3.汽机房132米以下电缆清扫与管理归电气部管辖。132米以上(涉及132米)部分归热控部。5.2.4.输煤栈桥内电缆清扫与管理归输煤部。#7、#8、#9栈桥的污水管道、地漏归输煤部管辖。5.2.5.辅区132米相应的84米、48米电缆管理及区域卫生与管理归热控部。5.2.6.单控楼除热控部管辖电缆及辅区相应电缆夹层外；其它区域的电缆夹层归电气部。5.2.7.网控楼电缆夹层的清扫与管理归网控部。5.2.8.化学、除灰、输煤区域电缆清扫与管理归化学、除灰、输煤。5.2.9.各专业配电盘、控制盘下电缆孔洞的管理归盘柜设备所在部门管辖。6.设备管理部电缆区域的划分：6.1.25mm2及以上的电缆，电气部、网控部所属的电缆沟、电缆夹层、电缆竖井，电缆桥架、电缆防火和封堵的管理负责人为设备部电气专业变配电点检员。6.2.电缆沟、电缆夹层、电缆竖井照明及其电源回路、开关箱、事故照明的管理负责人为设备部电气专业直流系统点检员。6.3.输煤、除灰的电缆桥架、电缆竖井及所辖设备电缆的管理负责人为设备部除灰输煤系统点检员。6.4.辅区132米相应的84米、48米电缆、机房13.2米以上，炉房16米以上的电缆区域及热工设备所用的电缆管理工作归热工专业点检员负责。6.5.保护专业所用的电缆管理工作归保护专责人负责。6.6.厂区电缆沟的土建部分、积水沟道管理工作归土建专工负责。附件：神头第二发电厂电缆敷设申请单编号：电缆名称、规格及施工时间：电缆途径（起点、途径、终点）：需要破损防火墙数量：需要破损防火隔断数量：敷设规定：1. 敷设的电缆走向要合理，避免交叉弯曲、串架。2. 敷设的电缆要标示齐全，每隔50米挂牌、在拐弯处挂牌。3. 敷设前新电缆须绝缘耐压合格。4. 电缆在配电柜内压接要有裕度，电缆孔洞必须封堵。5. 电缆所有上电缆架，电缆固定要可靠、美观。6. 电缆架上作业必须系好安全带，并对人员、工具和材料做好防止坠落措施。7. 敷设所经途径、场地随清随洁，严禁乱堆杂物。8. 要尽量缩小破坏防火设施的范围，并按标准规定恢复防火设施。申请单位：申请单位负责人签字：年月日电气部意见：电缆班审核：批准人：年月日设备部意见：批准人：年月日本表一式三份，申请单位、电气部、设备部各保存一份 区域电缆检查表检查时间检查人检查内容标准检查结果卫生情况干净，无积尘、杂物。防火设施孔洞封堵完善，阻燃措施齐全。照明情况照明齐全电缆运营情况电缆无过热，无异味中间头温度温度不大于70度防爆槽盒无开裂、裂纹标牌齐全、笔迹清楚电缆桥架固定牢固、无松动、无锈蚀排水情况地面无积水，排水通畅土建部分无下沉、无开裂、墙体无渗漏、地面无返水 电缆检查验收表检查时间项目内容检查情况检查人包装运送中应无电缆及电缆盘受到损伤。不应平放运送。电缆盘固定牢固，电缆绕紧密产品文献产品的技术文献应齐全电缆外观充油电缆的压力油箱、油管、阀门和压力表应符合规定且完好无损。充油电缆至压力油箱间的油管应固定，不得损伤。压力油箱应牢固压力指示应符合规定附件应齐全。电缆附件的绝缘材料的防潮包装应密封良好。电缆终端瓷套应有防止受机械损伤的措施电缆封端应严密。当外观检查有怀疑时，应进行受潮判断或实验电缆外表是否均匀，并标有电缆型号、规格和长度电缆型号、规格、长度是否符合订货规定电缆内部电缆内部是否有屏蔽层屏蔽层是否均匀缠绕、强度是否满足规定用2500V摇表测试电缆芯对屏蔽层绝缘水平是否达成1000V用2500V摇表测试电缆芯之间绝缘水平是否达成1000V：电缆芯铜线直径是否达成规定抽样检查5米电缆芯分布是否均匀对电缆阻值测试线芯辨认5芯以下电缆应有颜色辨认、5芯以上电缆，可用颜色或数字辨认
