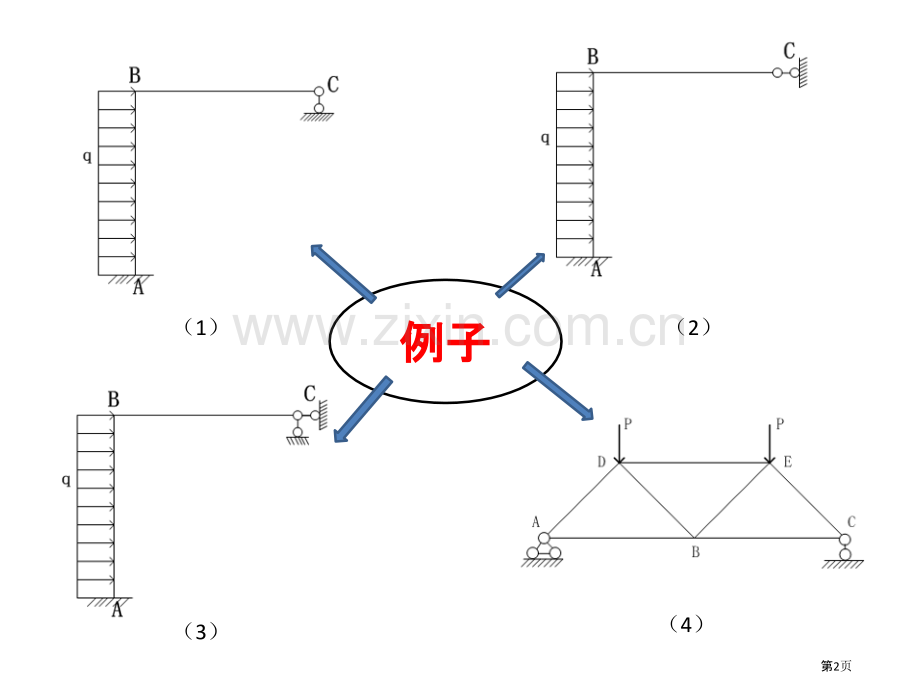

1、结构力学课件结构力学课件结构力学结构力学ANSYS简单结构分析简单结构分析.05.14第1页(1)(2)(3)(4)例子例子第2页一、概念分析一、概念分析一、概念分析一、概念分析对结构直观感觉,即在计算开始之前,从整体上把握结构类型与特征,分析结构整体变形趋势。利用约束强弱关系、荷载远近关系等,经过位移趋势判断分析支座约束反力依据支座反力,近似判断结构内力及弯矩,经过内力和变形趋势图绑定关系,深入优化变形趋势第3页第4页第5页二、计算分析二、计算分析二、计算分析二、计算分析(1)力法(2)位移法力法是求解低次超静定结构最基本方法。力法基本操作程序为:去掉多出约束,以未知反力为自变量,以局部位移
2、协调为法则,依据力学平衡条件,建立力法方程,最终求解未知反力。进而求出结构内力及弯矩在概念分析基础上,经过不一样计算方法,准确得出结构内力及弯矩,主要方法有:第6页力法求解基本过程第7页变形协调条件:C点位移平衡图乘法力学平衡结构(2)(3)分析过程同(1),结构(4)是静定桁架,依据力学平衡条件能够求出各杆件轴力第8页结构力学计算结果第9页三、三、三、三、ANSYSANSYSANSYSANSYS分析分析分析分析GUI操作操作ANSYS分析是对计算分析及概念分析辅助分析,更直观地显示结构真实变形及内力,能够帮助我们更加好地了解结构变形。命令流(1)设定工作目录和工作文件(2)选择单元类型(3)
3、定义材料参数及截面、实参数(3)建模(4)施加荷载和约束(5)分析计算(6)结果显示第10页ANSYS模型基本参数:(1)(2)(3)(4)第11页变形趋势图轴力剪力弯矩图第12页结构力学计算与ANSYS计算结果对比弯矩(Nm)剪力(N)位移(mm)关键点结构力学ANSYS结构力学ANSYS结构力学ANSYSA3750037033.710000099500B1250012466.3C001250012468.83.5713.682ANSYS分析与结构力学理论分析近似相等,误差2%,能够认为ANSYS正确分析了结构受力。第13页水平位移竖直位移转角第14页变形趋势图对比:结构力学ANSYS拐点位
4、置Y=0.5Y=0.5弯矩0点位置Y=0.5Y=0.5BC最大挠度X=0.4226=0.000458X=0.43=0.000454B点X位移0.0035710.003682B点Y位移约为00.00000594能够看出,误差均在2%以内,ANSYS能够很好地显示变形趋势图第15页弯矩图变形趋势图轴力剪力第16页结构力学计算与ANSYS计算结果对比弯矩(Nm)剪力(N)位移(mm)关键点结构力学ANSYS结构力学ANSYS结构力学ANSYSA1250012186.36250061996.3B003750037003.7C001.1901.191ANSYS分析与结构力学理论分析近似相等,误差3%,能
5、够认为ANSYS正确分析了结构受力。第17页水平位移竖直位移转角第18页变形趋势图对比:结构力学ANSYS拐点位置Y=0.25Y=0.25弯矩0点位置Y=0.25Y=0.25AB最大挠度X=0.578=0.000310X=0.58=0.000333BC转角0.001900.00191B点位移近似为00.18e-4能够看出,误差均在2%以内,ANSYS能够很好地显示变形趋势图第19页弯矩图变形趋势图轴力剪力第20页结构力学计算与ANSYS计算结果对比弯矩(Nm)剪力(N)位移(mm)关键点结构力学ANSYS结构力学ANSYS结构力学ANSYSA10714.310511.957142.856788
6、.6B3571.43489.742857.1/3571.442211.4C003571.43507.200ANSYS分析与结构力学理论分析近似相等,误差3%,能够认为ANSYS正确分析了结构受力。第21页水平位移竖直位移转角第22页变形趋势图对比:结构力学ANSYS拐点位置Y1=0.236Y1=0.906Y1=0.24Y2=0.91弯矩0点位置Y1=0.236Y1=0.906Y1=0.24Y2=0.91AB最大挠度Y=0.554=0.000234Y=0.56=0.000267BC最大挠度X=0.423=0.000131X=0.43=0.000128B点转角0.000680.000675能够看出
7、,误差均在2%以内,ANSYS能够很好地显示变形趋势图第23页第24页结构力学计算与ANSYS计算结果对比轴力(N)ABBCADBDBECEDE结构力学1000100000-1000ANSYS计算10001000-1414.2100-1414.21-1000ANSYS分析与结构力学理论分析近似相等,误差在1%以内。能够认为ANSYS正确分析了结构轴力。第25页(2)选择单元类型 Preprocessor Element Type Add/Edit/Delete Add附:ANYS分析GUI操作(1)设定工作目录和工作文件 程序 ANSYS ANSYS Interactive Working d
8、irectory(设置工作目录)Initial jobname(设置工作文件名):第26页(3)定义材料参数及截面或实参数Preprocessor Material Props Material Models Structural Linear Elastic IsotropicPreprocessor Sections Beam Common Sections第27页(4)建模Preprocessor Modeling Create Key Points In Active CS Key Point number 1 (0,0,0)Apply Key point number 2 (0,1,
9、0)Apply Key Point number 3(1,1,0)Preprocessor Modeling Create lines lines straight line 选择节点 1,2 apply 选择节点 2,3Preprocessor Meshing Mesh Attributes Pick Line选择1(pick orientation keypoint选为YES)需要在线条外选一点Preprocessor Meshing Meshtool Sziecotrols linesset选中全部线条Apply在NO.of element divisions 中输入“100”OKMes
10、hPickAllOK。关键点几何线梁单元第28页(5)施加荷载和约束在节点1上施加铰约束,在节点3施加Y向约束:Solution Define Loads Apply Structural Displayment 选择节点1,选择节点4 Apply Lab:UX,UY,ROT X选取节点5 Apply Lab:UY,ROT X OK。节点1和2之间施加均布力:Solution Define Loads Apply Structural pressure On Beam 选中节点之间线条 Apply VALI pressure value at node I 100000第29页(6)分析计算A
11、NSYS Main Menu:Solution Solve Current LS OK Should the Solve Command be Executed?Y Close(Solution is done!)关闭文字窗口(7)结果显示ANSYS Main Menu:General Postproc Element Table Define Table Add By sequence num SMISC,2Apply Add By sequence num SMISC,15OK。ANSYS Main Menu:General Postproc PlotResults Contourplot Line Elem Res nodeISMIS2nodeJSMIS15OK。第30页第31页
