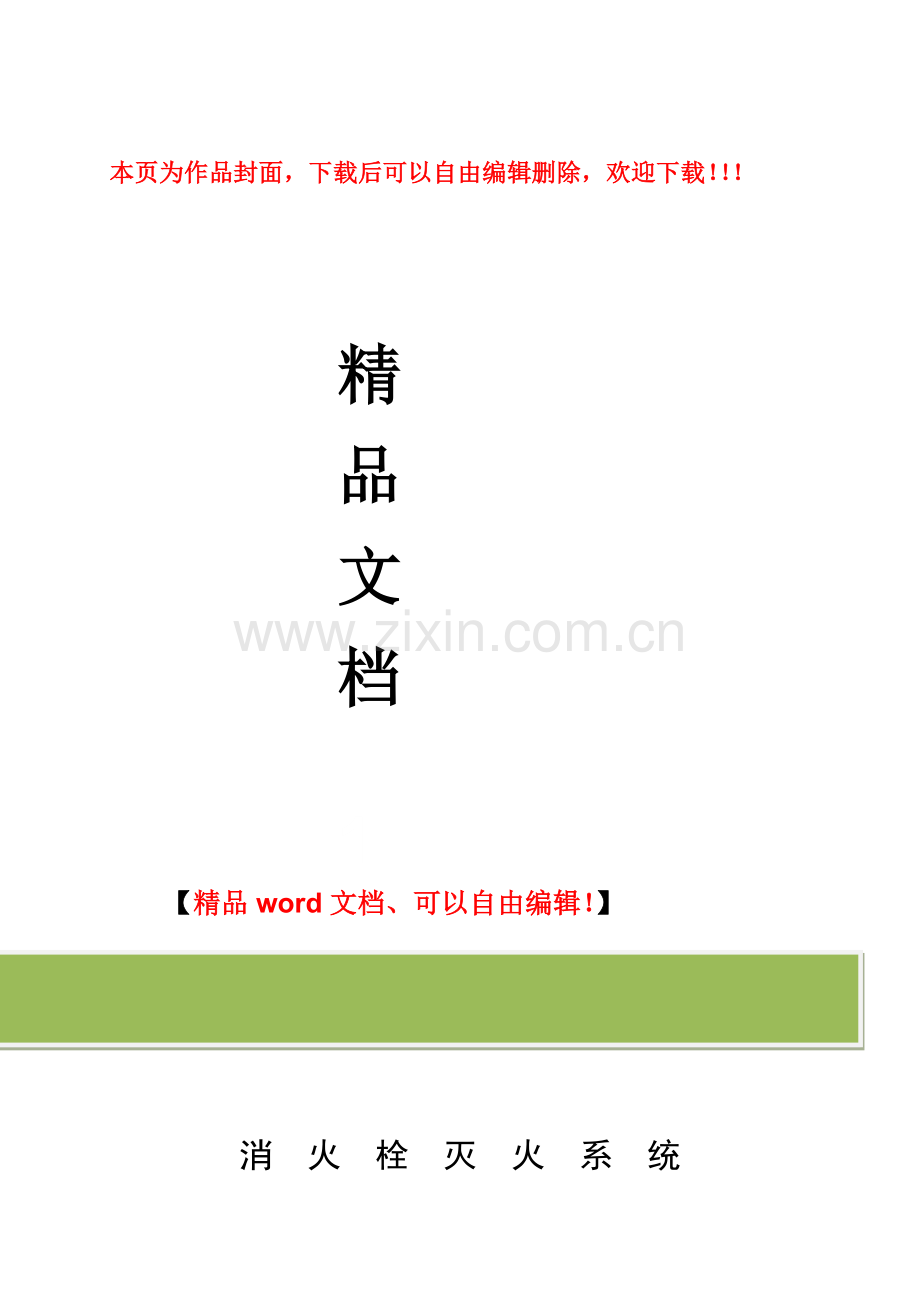

本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！

精
品
文
档

1
【精品word文档、可以自由编辑！】

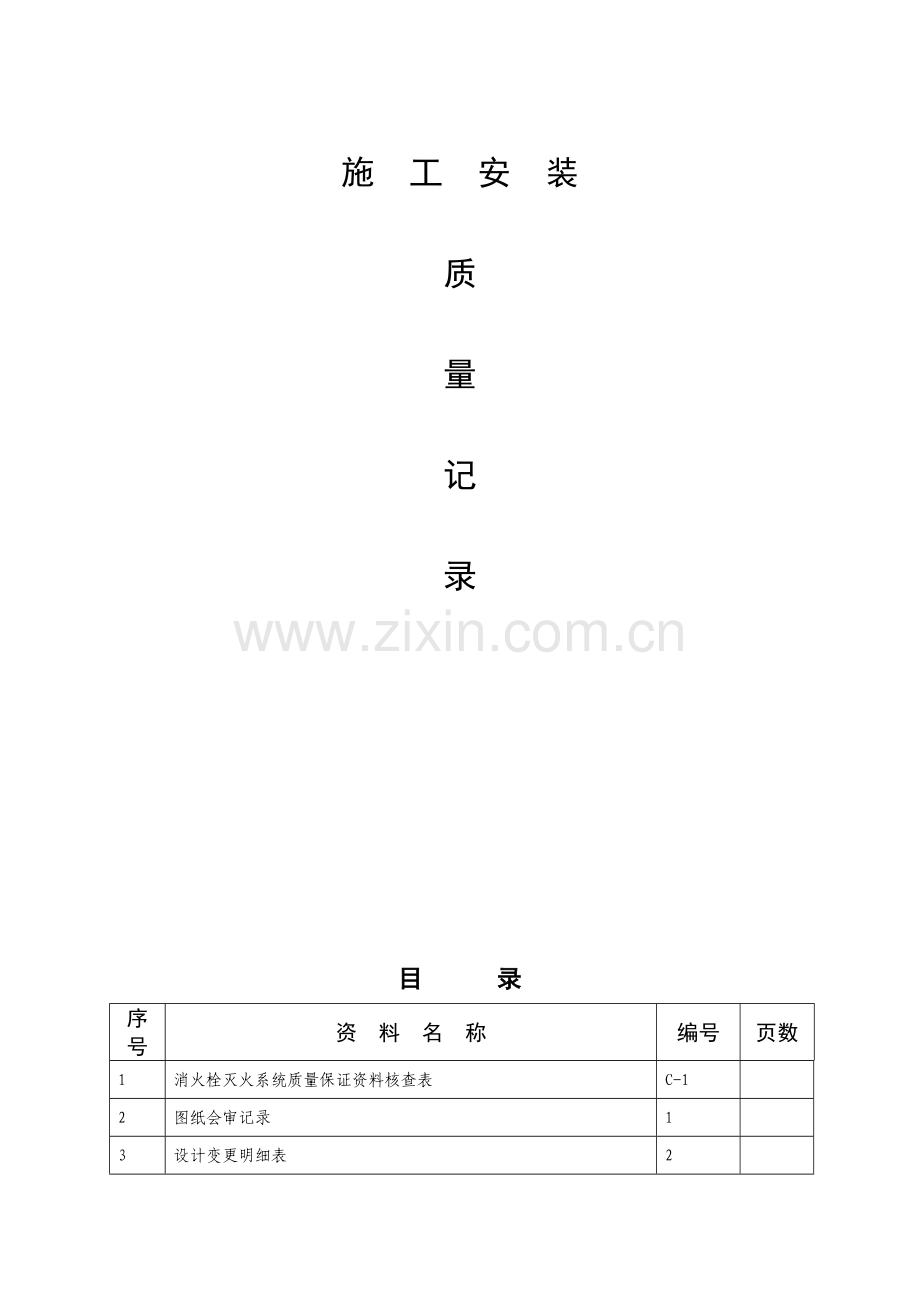

附录四—C

消 火 栓 灭 火 系 统

施 工 安 装

质

量

记

录

目 录
序号
资 料 名 称
编号
页数
1
消火栓灭火系统质量保证资料核查表
C-1

2
图纸会审记录
1

3
设计变更明细表
2

4
技术交底记录
3

5
施工技术核定单
4

6
施工组织设计（方案）
5

7
开工报告
6

8
设备材料相关证件汇总表
7

9
设备开箱检查记录
8

10
材料检查记录
9

11
消火栓灭火系统阀门抽样试验记录
C-2

12
消火栓灭火系统管道安装检查记录
C-3

13
消火栓灭火系统管道支架制作安装检查记录
C-4

14
消火栓灭火系统管道试压记录
C-5

15
消火栓灭火系统管道冲洗记录
C-6

16
消火栓灭火系统管道防腐记录
C-7

17
消火栓灭火系统管道保温记录
C-8

18
消防配电线路敷设检查记录
10

19
消防配电线路隐蔽验收记录
11

20
消火栓灭火系统水源设施安装检查记录
C-10

21
消火栓灭火系统水泵安装检查记录
C-11

22
消火栓灭火系统稳压装置安装检查记录
C-12

23
消火栓灭火系统消火栓箱安装检查记录
C-13

24
消火栓灭火系统水泵试验记录
C-15

25
消火栓灭火系统稳压装置试验记录
C-16

序号
资 料 名 称
编号
页数
26
消火栓灭火系统启泵按钮启泵试验记录
C-17

27
消火栓灭火系统屋顶放水试验记录
C-18

28
消火栓灭火系统调试报告
C-19

29
消火栓灭火系统自检报告
C-20

30
竣工报告
12

31
设备移交清单
13

消火栓灭火系统质量保证资料核查表 编号：C-1
工程名称

建设单位

施工单位

核查日期

类别
项 目
份数
核 查 情 况
前期
图纸会审、技术交底记录
1
交底完毕
设计变更、技术核定单
1

施工组织设计（方案）
1
已编制
开工报告
1
已编制
出厂检验
设备（材料）相关证件汇总表
1
相关证件齐全
设备（材料）检查记录
1
检查记录齐全
隐蔽验收记录
管道隐蔽验收记录
1
记录齐全
消防配电线路隐蔽验收记录
1
记录齐全

施工检查试验
记录
各类安装检查记录
1
检查记录齐全
各类测试、试验记录
1
记录齐全
调试报告
1
已调试
自检报告
1
已自检
竣工报告
1
已填写
设备移交清单
1
已填写
其他

核查意见：

经检查质量资料齐全符合要求。

技术负责人

质 检 员

第 册第 页
消火栓灭火系统 图纸会审记录 编号：1
工程名称

建设单位

设计单位

施工单位

会审地点
工地办公室
会审日期

会审主题
消火栓系统
图纸会审内容

议

定

事

项
已确定
设 计 单 位 代 表

建设(监理)单位代表

施 工 单 位 代 表

注：设计修改应由设计单位另发变更通知单。表内不够填写时，可附后。
第 册第 页
设计变更明细表 编号：2
序号
设计变更
通知单号
页数
变 更 内 容 （简述）
审批情况

技术
负责人

质检员

填报
日期

注：后附设计变更通知单 份
第 册第 页
消火栓灭火系统 技术交底记录 编号：3
工 程 名 称

建设单位

分项工程名称
消火栓灭火系统
施工单位

技

术

交

底

内

容

一、严格按图纸施工，现场与图纸不符的征得业主同意后再施工；

二、采用镀锌钢管丝扣连接，工作压力0.8Mpa 试验压力1.6 Mpa 试压30min，目测管网无渗漏、变形，且压力下降不大于0.05 Mpa；

三、消火栓箱安装牢固，栓口一致向外且离地1.1m安装，并注意成品保护；

四、立管应垂直，管道长度超过5.5m应设一支（吊）架，支（吊）架制作符合工艺要求；焊接处作防腐处理，刷漆色泽应均匀一致；采用定位放线措施，以保证间距统一，固定点位置正确、牢固；

五、管道切口断面平整，丝扣处作防腐处理，管道表面刷调和漆两遍；

六、过结构沉降缝处加设金属波纹管等技术措施。
参加人员
管道班全体成员
技术负责人

交 底 人

记 录 人

交底日期

第 册第 页
消火栓灭火系统 施工技术核定单 编号：4
工程名称

建设单位

设计单位

施工单位

需核定的技术问题
消火栓移位
内

容

说

明
根据消防法规规定调整消火栓箱位置。
项目经理

技术负责人

施 工 员

填报日期

反

馈

意

见
已调整
设计单位

建设(监理)单 位

技 术
负 责 人
吴杰 核定日期：
第 册第 页
消火栓灭火系统 施工组织设计（方案） 编号：5
工程名称

建设单位

设计单位

施工单位

施工组织设计（方案）：
熟悉图纸
技术交底
材料准备

定位放线定位放线
材料验收
现场堆放

支架安装
管道予制
支架制作

阀门安装
消火栓箱安装
管道安装

水压试验
管道冲洗
防腐处理

自 检
调 试
验 收

批 准 人

审 核 人

编 制 人

编制日期

注：如本页不够填写，可附后。 第 册第 页
消火栓灭火系统 开工报告 编号：6
工程名称

建设单位

设计单位

合同编号

施工单位

计划工期

工程造价

开工日期

工程内容

消火栓系统管道安装及灭火器配置工程
序号
工 程 开 工 条 件
实 际 情 况
1
施工图会审、技术交底情况
已落实
2
施工组织设计（方案）批准交底情况
已落实
3
施工图预算编制情况
已完成
4
物资供应、设备材料落实情况
已确定
5
三通一平、土建条件情况
已具备
6
施工机械设备落实情况
已落实
7
劳动力落实情况
已落实
8
安全技术措施落实情况
已落实
9

10

备注

建设(监理)单位：（章）

代表： 年 月 日

施工单位：（章）

代表：吴加飞
第 册第 页
消火栓灭火系统 设备、材料相关证件汇总表 编号7
工程名称

建设单位

设计单位

施工单位

序号
设备材料名称
规格、型号
单位
数量
生产厂商
供货单位
主要证件及编号
认可证
合格证
备案证
其他
1
消火栓
DN65
套

江苏京安消防设备设备制造有限公司
钟星消防

全

2
闸阀
DN100
个

上海金瑞斯阀门工业公司
钟星消防

全

3
蝶阀
DN150
个

上海金瑞斯阀门工业公司
钟星消防

全

技术负责人

质 检 员

填报日期

注：各种证件整理附后。 第 册第 页

消火栓灭火系统 设备开箱检查记录 编号：8
工程名称

合同编号

建设单位

设备名称

生产厂商

箱体编号

供货单位

开箱日期

设

备

检

查

情

况

1.包装情况：良好

2.设备外观：完好

3.零 部 件：齐全

4.其 他：

相关
文
件
检
查
情
况

1.装箱单： 份 张 5.认可证： 份 张

2.合格证： 份 张 6.检测报告： 份 张

3.说明书： 份 张 7.备案证： 份 张

4.设备图： 份 张 8.其 他： 份 张

存在问题及处理情况
经检查阀门符合要求。
建设（监理）单位代表

供货单位代 表

技术负责人

质 检 员

第 册第 页

消火栓灭火系统 材料检查记录 编号：9
工程名称

建设单位

施工单位

检查日期

序号
材料名称
规 格
型 号
生产厂商
单位
数量
合格证
其他
资料
检查
结果
1
消火栓
DN65
江苏京安消防设备设备制造有限公司
套

全

2
闸阀
DN100
上海金瑞斯阀门工业公司
个

全

3
蝶阀
DN150
上海金瑞斯阀门工业公司
个

全

其他检查情况说明：

经检查所有材料均符合规范要求。
技术负责人

质 检 员

第 册第 页

消火栓灭火系统阀门抽样检查试验记录 编号:C-2
工程名称

阀门总数

建设单位

抽 样 比
10%
施工单位

试验日期

序号
阀 门 名 称
规格型号
生 产 厂 商
工作
压力(MPa)
强 度 试 验
严 密 性 试 验
压力(MPa)
时间(min)
压降(MPa)
结论
压力(MPa)
时间(min)
结论
1
闸阀
DN100
上海金瑞斯阀门工业有限公司
1.0
1.6
10
<0.05
合格
1.0
120
合格
2
蝶阀
DN100
上海金瑞斯阀门工业有限公司
1.0
1.6
10
<0.05
合格
1.0
120
合格
3
闸阀
DN100
上海金瑞斯阀门工业有限公司
1.0
1.6
10
<0.05
合格
1.0
120
合格

试验经过及问题处理：
将阀门与试压泵连接后缓慢将水压升至1.6Mpa保压10分钟后未发现渗漏。

建设(监理)
单 位

代 表：
技术负责人

质 检 员

第 册第 页

消火栓灭火系统管道安装检查记录 编号:C-3
工程名称

建设单位

设计单位

施工单位

安装日期

检查日期

管道编号
起 … 终
全 长
（m）
管 径
（mm）
材 质
外观检查
连 接
管 道
坡 度
结 论
方 式
表 面
处 理
变 径
处 理
商业楼消火栓管网
一层至三层

DN100
镀锌钢管
牢固可靠
法兰连接
刷调和漆
异径接头

合格
办公楼消火栓管网
一层至三层

DN100
镀锌钢管
牢固可靠
法兰连接
刷调和漆
异径接头

合格
商业楼消火栓支管
一层至三层

DN65
镀锌钢管
牢固可靠
丝扣连接
刷调和漆
异径接头

合格
办公楼消火栓支管
一层至三层

DN65
镀锌钢管
牢固可靠
丝扣连接
刷调和漆
异径接头

合格

第 册第 页

续 表 编号:C-3
管道编号
起 … 终
全 长
（m）
管 径
（mm）
材 质
外 观 检 查
连 接
管 道
坡 度
结 论
方式
表 面
处 理
变 径
处 理

存在问题及处理：

经检查消火栓管道安装符合规范要求。

技术负责人

质 检 员

施 工 员

第 册第 页

消火栓灭火系统管道支架制作安装检查记录 编号:C-4
工程名称

建设单位

设计单位

施工单位

安装日期

检查日期

施工依据

制

作
简图（并说明要求）

50*50*5角铁

制

作
简图（并说明要求）

50*50*5角铁
焊接要求
焊接质量要求
加强高度（mm）（附图或标注）
焊接采用双面焊,无夹渣、气孔存在

备 注
支吊架制作，切割钻孔应使用无齿锯或钻床，严禁使用气割。
管道编号
支 吊 架
防 晃 支 架
应设数量
安装数量
应设数量
安装数量
商业楼管网

办公楼管网

存在问题及处理：

经检查支架安装符合规范及设计要求。
技术负责人

质 检 员

施 工 员

第 册第 页
消火栓灭火系统管道试压记录 编号:C-5
工程名称

建设单位

施工单位

试验日期

管道
编号
管径
材质
工作压力MPa
强度试验
严密性试验
介质
压力
MPa
时间min
压降MPa
结论
介质
压力
MPa
时间min
结论
商业楼
DN100
镀锌钢管
0.8
水
1.6
30
<0.05
合格
水
0.8
1440
合格
办公楼
DN100
镀锌钢管
0.8
水
1.6
30
<0.05
合格
水
0.8
1440
合格

试验经过及问题处理：
将管网与试压泵用管道连接后，开启试压泵缓慢升压，然后打开未端试水装置放水阀，待管道内空气放净关闭阀门，升压至1.5Mpa、30min后检查未见渗漏，降压至1.4Mpa、24h后经检查压力无变化，未见渗漏，检查合格。
建设(监理)
单 位

代 表：
技术负责人

质 检 员

施 工 员

第 册第 页
消火栓灭火系统管道冲洗记录 编号:C-6
工程名称

建设单位

施工单位

冲洗日期

管道编号
管径
材质
工作压力MPa
冲 洗
结 论
介质
压力MPa
流量L/s
流速
m/s
次数
商业楼
DN100
焊接
钢管
0.8
水
0.3
5
3
3
合格
办公楼
DN100
焊接
钢管
0.8
水
0.3
5
3
3
合格

冲洗经过及问题处理：

按规范要求，将管网与市政管网连接后，打开阀门，反复冲冼三次后，进水口与出水口水质清晰度目测一致。

建设(监理)
单 位

代 表：
技术负责人

质 检 员

施 工 员

第 册第 页
消火栓灭火系统管道防腐记录 编号:C-7
工程名称

天 气

建设单位

湿 度

设计单位

温 度
24℃
施工单位

施工日期

防腐方法：
埋地管道刷沥青漆两遍
明敷管道刷银粉漆两遍

管道编号
遍数
使用材料
颜色
每遍间隔时间
（h）
干 燥
方 法
备 注
名 称
配比与规 格
室内管网
2
银粉漆
成品
银
48
自然晾干

存在问题及处理：

经验收管道防腐符合设计要求。

技术负责人

质 检 员

施 工 员

第 册第 页
消火栓灭火系统管道保温记录 编号:C-8
工程名称

建设单位

施工单位

施工日期

保温前的检查情况
管道已试压冲洗完毕，且表面已清理干净。
管 道
编 号
第一层
第二层
表 层
伸缩缝
宽 度
(mm)
备 注
材质
厚度(mm)
材质
厚度(mm)
材质
平整度(mm)
屋面环管
橡塑海绵
30

铝箔
±3.0
300

断面图及说明：

30mm厚橡塑海绵保温层
管道

铝箔保护层
技术负责人

质 检 员

施 工 员

第 册第 页

消火栓系统 消防配电线路敷设检查记录 编号：10
工程名称

建设单位

设计单位

施工单位

敷设日期

检查日期

电线电缆
名称编号
规格
型号
起—终
全长
m
线径缆径
敷设
方式
线缆保护
线缆中间
点数
中间点处理
结果
商业楼消火栓按钮线
ZR-BV-2.5
端子箱至消火栓

2.5
暗敷
电线管
24
压接
合格
办公楼消火栓按钮线
ZR-BV-2.5
端子箱至消火栓

2.5
暗敷
电线管
14
压接
合格

在问题及处理：

经检查电路敷设符合设计要求。
技术负责人

质 检 员

施 工 员

第 册第 页
消火栓系统 消防配电线路隐蔽验收记录 编号：11
工程名称

建设单位

施工单位

验收时间

施工图号线路编号
起---终
敷设
方式
敷设
日期
线缆径
型 号
备用长度
商业楼消火栓
端子箱至各消火栓
暗敷
06-4-27
2.5
ZR-BV
0.3m
办公楼消火栓
端子箱至各消火栓
暗敷
06-4-28
2.5
ZR-BV
0.3m

检 查 内 容
检 查 情 况
结 论
地沟敷设
敷设外观

敷设标高 (m)

电缆备用长度 (m)

并列敷设根数及间距

沙土层厚度(mm)

防护盖板

支架安装

支架防腐

标注形式

其他情况

管道敷设
埋置深度(mm)
5cm混疑土保护层
合格
管材管径(mm)
￠25
合格
管道连接
丝扣连接
合格
中间点处理
￠5圆钢焊接
合格
线缆绝缘电阻测试(MΩ)
＞20 MΩ
合格
线缆接地电阻测试(MΩ)
＞20 MΩ
合格
建设(监理)单位

技术负责人

质 检 员

施 工 员

填报时间

第 册第 页

消火栓灭火系统水源设施安装检查记录 编号：C-10
工程名称

建设单位

施工单位

检查日期

设施名称
检 查 内 容
检 查 情 况
结 论
消
防
水
池
设置部位及取水口设置
与施工图相符
合格
有效容量及保障措施
有效容量为360m3
合格
补水措施
自动浮球阀控制
合格
管道穿池处理
预埋防水套管
合格
防冻措施
室内
合格
其他

消
防
水
箱
设置部位
屋顶设置
合格
有效容量及保障措施
有效容量为12m3
合格
水箱间主通道

钢板水箱四周检查通道
畅通
合格
水箱顶距楼板或顶板间距

水位指示器、单向阀的安装
齐全
合格
补水措施
自动控制
合格
防冻措施
橡塑保温
合格
其他

存在问题及处理：

经检查未发现问题。

技术负责人

质 检 员

施 工 员

第 册第 页

消火栓灭火系统水泵安装检查记录 编号：C-11
工程名称

建设单位

施工单位

生产厂商

安装日期

检查日期

水泵编号
设置
部位
规格型号
流量
扬程
外观检查
启泵时间(min)
主备电源切换
主备水泵切换
吸水
方式
进水
管径
(mm)
出水
管径
(mm)
进出管辅助装置安装
压力表校验
其他
结 论
消火栓泵
泵房
4.2/13.9-80L 7.5KW
13.9
完好
30
正常
正常
自灌
DN150
DN80
符合要求
正常
正常
合格
消火栓泵
泵房
4.2/13.9-80L 7.5KW
13.9
完好
30
正常
正常
自灌
DN150
DN80
符合要求
正常
正常
合格

存在问题及处理：

经检查未发现问题.

技术负责人

质 检 员

施 工 员

第 册第 页

消火栓灭火系统稳压装置安装检查记录 编号：C-12
工程名称

建设单位

施工单位

生产厂商

安装日期

检查日期

装置编号
设置
部位
外观
检查
稳压水泵规格型号
流量
扬程
启泵时间(min)
主备电源切换
气压罐
容积
气压罐
工作压力
(MPa)
辅助装置安装
压力表校验
其他
结 论
稳压泵
屋面
完好
