施工升降机安装方案.doc

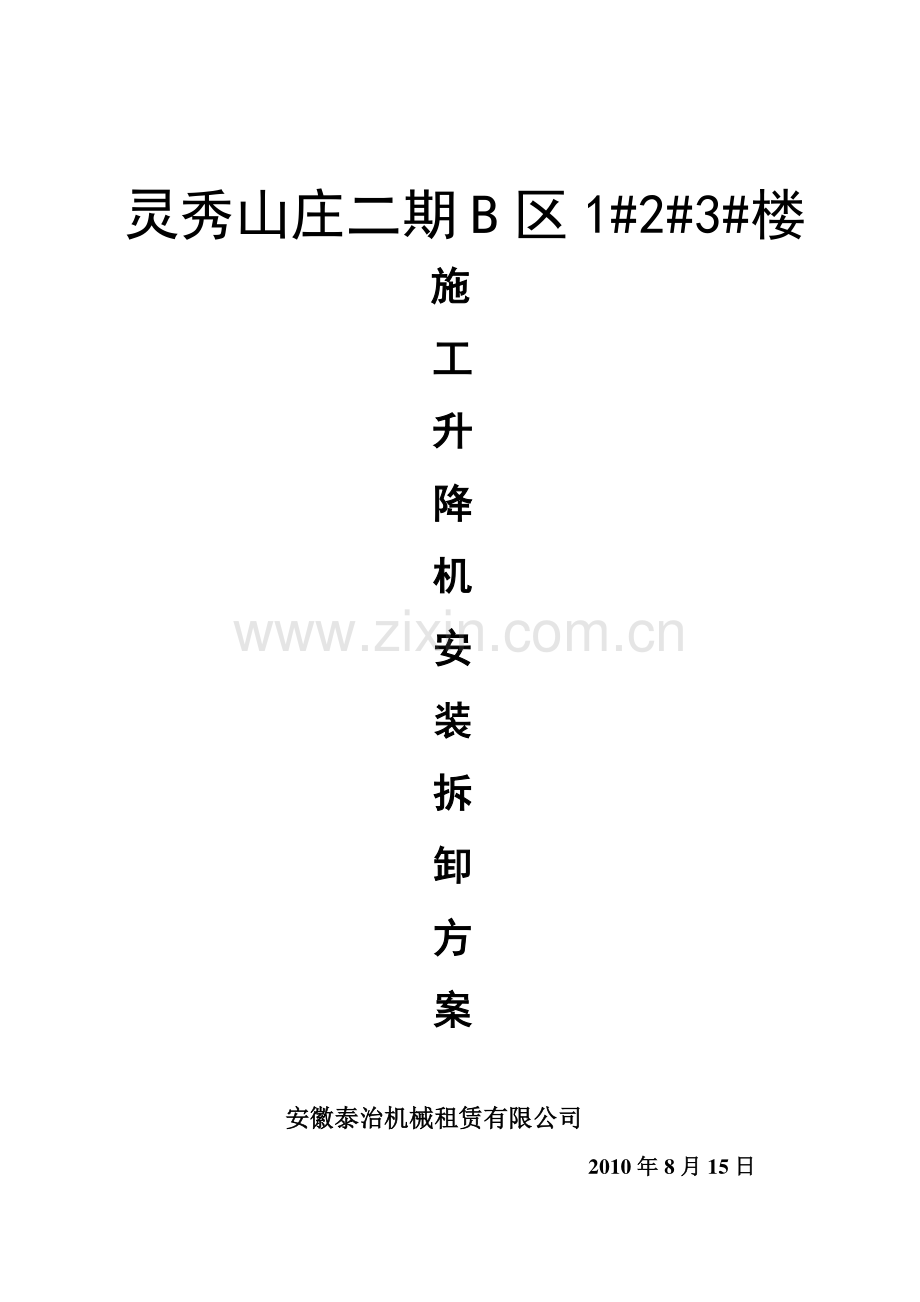

灵秀山庄二期 B 区 1#2#3#楼 施施 工工 升升 降降 机机 安安 装装 拆拆 卸卸 方方 案案 安徽泰治机械租赁有限公司安徽泰治机械租赁有限公司 2010 年年 8 月月 15 日日-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-总包单位编审书总包单位编审书 SC150/150TD/SC160/160TD施工升降机安装拆卸专项施工方案施工升降机安装拆卸专项施工方案 工程名称：工程名称：灵秀山庄二期灵秀山庄二期 B B 区区 1#2#3#1#2#3#楼楼 工程地点：工程地点：宁德市宁德市蕉城区蕉城区灵秀山庄灵秀山庄 建设单位：建设单位：宁德市灵秀山庄工程指挥部宁德市灵秀山庄工程指挥部 总包单位：总包单位：福建蓝桥建筑工程有限公司福建蓝桥建筑工程有限公司 监理单位：监理单位：福建悦福建悦富富华华工程工程监理有限公司监理有限公司 编制人：姓名：编制人：姓名：职务：职务：安安 全全 员员 职称：职称：身份证号：身份证号：签名：签名：审核人：姓名：审核人：姓名：职务：职务：项目经理项目经理 职称：职称：身份证号：身份证号：签名：签名：审批人：姓名：审批人：姓名：职务：职务：技术负责人技术负责人职称：职称：身份证号：身份证号：签名：签名：编制时间：编制时间：20102010 年年 8 8 月月 2020 日日 -精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-分包单位分包单位 SC150/150TD/SC160/160TD施工升降机安装拆卸专项施工方案施工升降机安装拆卸专项施工方案 编编 审审 书书 工程名称：工程名称：灵秀山庄二期灵秀山庄二期 B B 区区 1#2#3#1#2#3#楼楼 工程地点：工程地点：宁德市蕉城区宁德市蕉城区灵秀山庄灵秀山庄 建设单位：建设单位：宁德市灵秀山庄工程指挥部宁德市灵秀山庄工程指挥部 分包单位：分包单位：安徽泰治机械租赁有限公司安徽泰治机械租赁有限公司 总包单位：总包单位：福建蓝桥建筑工程有限公司福建蓝桥建筑工程有限公司 编制人：姓名：林巧玲 职务：安全员 职称：技术员 身份证号：352221196807010042 签名：审核人：姓名：邵昌元 职务：项目经理 职称：助工 身份证号：34012119700310433X 签名：审批人：姓名：王先云 职务：技术负责人 职称：高工 身份证号：340111196309157074 签名：编制时间：2010 年 8 月 20 日 -精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-施工组织设计（方案）报审表 工程名称 灵秀山庄二期 B 区 1#2#3#楼 施工单位 福建蓝桥建筑工程有限公司 编制单位 现报上灵秀山庄二期 B 区 1#2#3#楼工程 SC150/150TD/SC160/160TD 施工升降机安装拆卸工程应急预案，请予以审查。主 编 编制人 专业分包施工单位 （盖章）技术负责人 审核单位 总承包单位审核意见：年 月 日 总承包单位 （盖章）审核人 审批人 审查单位 监理审查意见：监理审查结论：同意实施 修改后报 重新编制 监理单位 （盖章）专业监理工程师 日期：总监理工程师 日期：-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-目目 录录 第一章 编制依据及说明.5 第二章 概 况.6 1.工程概况.6 2.SC150/150TD/SC160/160TD 型施工升降机概况.6 3.安装工艺及流程.6 4 安装安全注意事项.6 5.应急救援措施.7 附件 1：施工升降机基础图、平面布置示意图.8 附件 2：施工升降机基础地下室范围加固方案.9 附件 3：施工升降机计算书.20-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-第一章第一章 编制依据及说明编制依据及说明 一、编制依据一、编制依据 1、GB10055-2007施工升降机安全规程 2、建筑机械使用安全技术规程 3、施工升降机安装使用说明书 4、建筑地基基础设计规范 5、GB100552007施工升降机安全规程 二二、编制、编制说明说明 1.仅适用于：SC150/150TD/SC160/160TD 施工升降机安装使用 2.施工单位须严格按照该方案进行施工，严禁违章作业，违章指挥盲目施工。-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-第二章第二章 概概 况况 一一、工程概况：工程概况：灵秀山庄二期灵秀山庄二期 B B 区区 1#2#1#2#3#3#楼楼 工程为钢筋砼框架工程为钢筋砼框架剪力墙结构剪力墙结构，地下地下 1 层，地上层，地上 17 层，建筑物高度层，建筑物高度 58 米，总建筑物面积米，总建筑物面积 。根据本工程情况：1#2#楼安装 SC150/150TD 型施工升降机 2 台 3#楼安装 SC160/160TD 1 台 1#楼安装位置：2#楼安装位置：3#楼安装位置：楼 号 建筑物高度（米）设备安装高度（米）附墙间距离 1#楼 58 米 64.5 米 2#楼 58 米 64.5 米 3#楼 58 米 64.5 米 二二SC150/150TD 型施工升降机概况型施工升降机概况 本次工程使用的 SC150/150TD/SC160/160TD 施工升降机由厦门康伯成套机械有限公司生产的，最大起升高度 120 米，该 SC150/150TD/SC160/160TD施工升降机表示双笼，传动机构在吊笼上方，符合国家升降机设备标准要求，符合政府有关部门对升降机的施工验收的要求。主要技术参数如下：2.1.型 号：SC150/150TD/SC160/160TD 2.2.额定载重量（公斤）:21500 2.3.起升速度（米/分）：38 2.4.最大提升高度（米）：120 2.5.电机功率（千瓦）：7.5 2.6.电机数量（台）：22 2.7.吊笼尺寸（长宽高）（米）：3.21.352.5 2.8.SC150/150TD/SC160/160TD 施工升降机组成：施工升降机由外笼、标准节、附墙架、吊笼、传动机构、限速器、吊杆、-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-电缆导向装置、安全控制系统。外笼 外笼由固定标准节的底盘和防护围栏组成外笼门由机械和电气锁定，除非吊笼落下来，外笼门将不能打开如外笼门未开，吊笼将不能启动 标准节 每节标准节长 1508mm.多节标准节用螺栓相连接组成导轨架,通过附墙架与建筑物固定,作为吊笼上下运行的导轨。附墙架附墙架 有多种型号的附墙架，根据需要而选择其中任一型。附墙架可在一定范围内调节某些尺寸。沿导轨架高度，每 9 米均要求安装一个附墙架。吊笼 吊笼为一钢结构，四周有坚固的钢丝网并设有进、出口门（即双笼开吊笼门），由安装在吊笼上的滚轮沿导轨架运行。吊笼上设有安全钩以防止吊笼从导轨架顶部脱离。在安装时，吊笼顶部可作为工作平台。由安全栏杆围住。顶上有一活板门，通过配备的专用梯子，可方便的攀登到顶上进行安装和维修。传动机构传动机构 由电动机、电磁制动器、弹性联轴结、减速机及传动齿轮等组成，传动机构弹性联接在吊笼上通过齿轮与齿条咬合，使吊笼运行。限速器限速器 限速器由外壳、制动锥鼓、离心块、弹簧等组成。当吊笼超速时，限速器里的离心块克服弹簧拉力带动锥鼓旋转，与其相连的螺杆同时旋进，制动锥鼓与外壳接触逐渐增加摩擦力，确保吊笼平缓制动。吊杆吊杆 吊杆安装在吊笼顶上，在装、拆导轨架时，用来起吊标准节或附墙架等零部件。安全控制系统安全控制系统-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-安全控制系统由电路里设置的各种安全开关装置及其他控制器件组成。在升降机运行发生异常情况时，将自动切断升降机电源，使吊笼停止运行，以保证升降机的安全。吊笼的单、双门及吊笼顶部活动板门上均设有安全开关，如任一门开启或未关闭，吊笼均不能运行；吊笼上装有上下限位开关和极限开关，当吊笼运行至上下终端站时，可自动停车，若此时因故不停车超过安全距离时，极限开关动作切断电源，使吊笼制动。三三、施工升降机安装工艺及流程施工升降机安装工艺及流程 1、升降机安装前的准备 1.1.安装工地应具备能量足够的电源，并必须配备一个专供升降机用的电源箱，每个吊笼均应由一个开关控制，供电熔断器的电流参见升降机性能参数表。1.2.应具备合适的起重设备及安装工具。1.3.应具备运输和堆置升降机零件的道路及场地。1.4.用户应按实际要求制作基础。1.5.确定附墙架与建筑物连接方案，按需要准备好预埋件或固定件等。1.6.在安拆现场回转半径 20 米范围内设置警戒区并拉警戒线，严禁闲杂人员逗留，机上人员不得往下丢东西，并安排专人监督。2 安装组织作业队伍由安徽泰治机械租赁有限公司组织 安装资质证书编号；B3174034010301-3/2 安装人员分工如下：现场技术负责人：姬钱利 闽政十二办初职 C009-1012089 号 安 全 员：林巧玲 证件号码；闽建安 C（2009）3001479 安装人员：吴继录 闽 J052008000008 汪开喜 闽 J052008000013 杨 杰 闽 J052008000009-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-3、主要部件安装 主要部件的安装内容基础构架、导轨、三节标准节、吊笼、地面围栏、电缆框、电气线路等。安装步骤如下：（1）把基础表面(地下室顶板）打扫干净，去掉地脚架孔内杂物和积水，预制反梁，预埋基础螺栓。（2）在吊笼与基础构架围栏和第二节标准节一同安装在标准节上检查水平与附墙的距离。基础构架的水平可通过基础构架与基础之间加垫片进行调整；（3）按次序装上第三节标准节，应把缓冲弹簧一同装上。两个方向上检查导轨架的垂直度（用水平仪或铅垂线），然后将螺栓拧紧，螺栓拧紧后应重新检查垂直度；（4）安装吊笼时，把吊笼上导向轮松开，电机制动松闸，用起重设备将吊笼吊到安装位置，使传动板上的小齿轮与标准节上的齿轮啮合，导向轮抱住标准节上的立柱上，慢慢将吊笼放下。就位后，重新调试导向轮及压轮间隙，通过导向轮的偏心轴调整导向轮与标准节立柱间隙为 0.40.6mm，然后，调整传动板背面的压轮，使之与齿条背面接触。并使驱动齿轮与齿条的侧隙 0.20.5mm 接触斑点沿齿高应40%，沿齿高于50%；（5）吊笼在标准节上安装调整好后，将电机制动器合闸；（6）接通施工升降机的电气线路，检查各项功能是否正常，如果发现施工升降机的运动方向与操作开关指示的方向不同的话，可切断电源，调整两根电缆的连接即可；（7）用吊杆吊杆额定重量为 180 不得超载（或吊车）吊标准节到吊笼顶上；（8）把吊笼尽可能开到靠近导轨顶部，吊起一节标准节，在接头外表面主要连接上涂抹锂基润滑油；（9）把标准节安放在导轨架顶部，需上好齿条定位销，上好标准节连接螺栓，松开吊钩，吊笼下行到一适当位置，用 350N m 的力矩拧紧标准节连接螺栓，然后调整齿条与齿条之间的啮合，齿条背面的距离不得超过 0.5mm，调整好齿条后方可拧紧齿条固定螺栓，重复上述工作，直到所需高度；（10）安装完毕后，安装好限位撞块，用经纬仪再次检查导轨架对底座平面的-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-垂直度，导轨架垂直度偏差不得大于下表规定：导轨架高度（米）70 70-100 100-150 150-200 垂直度公差值（mm）导轨架高度的 1/1000 70 90 110 4、附墙支撑的安装：（1）附墙支撑相对水平所允许的最大倾斜度为8；（2）调直导轨架，通过调整后支撑架连接杆的长短，即可改变导轨架的垂直度，每次安装附墙时都需要检测垂直度，检查导轨架两个方向垂直度符合要求后，并且保证吊笼不与附墙碰撞，方能拧紧所有螺母；（3）每隔 9 米必须安装附墙 1 套，最上端自由高度为 9 米。（4）施工升降机附墙支撑详见附图。5、安装各安全开关并调试 5.1、防坠器和极限开关，极限开关在杆碰到碰块后要起到断电作用，要灵敏可靠。5.2、单行门双行门机械联锁开关，机械联锁在门被开起后要起到断电作用，要灵敏可靠。5.3、上、下行程限位和断绳保护开关和天窗联锁开关，上极限位和导轨架顶部安全距离不小于 1.8 米。检查上下限位、上极限限位器动作是否可靠，碰块位置有无适当牢固，下极限位动作后要保证吊笼和地面缓冲弹簧的距离为300400。5.4、检查电磁制动器，保证制动块间隙符合要求，以达到其制动力矩，检查摩擦片厚度是否满足要求。5.5、检查防坠器是否超过规定使用时间，运行中不应有点击异响，且发生作用时制动动作正常。防坠安全器应有试验检测报告，防坠安全器试验结果应-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-满足要求。5.6、吊笼安全装置和门机械连锁装置动作灵敏可靠。5.7、缓冲器应配备齐全，安装位置正确。6、施工升降机联络信号是采用低压电铃方式，在各楼层安装一个开关，电铃安装电梯底部。7、防雷设施电阻用10 圆钢与建筑物防雷系统连接。上述安装未详部分按说明书要求施工。四、施工升降机安装安全注意事项四、施工升降机安装安全注意事项 1.安装现场必须有技术、安全人员监护；2.安装区域设置警戒线，有明显标志，并要有专人监护，安装期间现场严禁闲杂人员进出；3.安装前工作人员应对工具、附件等仔细检查，不合格者立即更换，确保正常使用；4.安装过程中，所有工作人员必须听从指挥人员的统一指挥和信号；5.安装过程中须有专人照看电源；6.安装过程中所有工作人员必须戴好安全帽，上高人员必须穿防滑鞋，高空作业必须系好安全带，配挂工具包；7.安装过程中严禁由高空向下抛投物品；8.安装过程中注意建筑物周边的障碍物，若有障碍物必须排除后方可作业，防止发生意外事故；9.安装过程中吊笼运动时，人体及装运的物件绝对不准超出吊笼护栏；10.安装过程中每道工序完成后经专人检查认可方能进行下一道安装工序；11.安装过程中发现异常，应立即停止安装工作，排除故障后才能继续安装；12.安装过程中吊笼载荷不允许超过额定安装载重量。13.安装过程中吊杆进行安装工作时，吊杆的最大起重量为 180kg，不允许超载，吊杆有悬挂物时，不准开动吊笼；-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-14.安装期间绝对不允许非安装人员使用施工升降机；15.安装期间严禁饮酒、打闹；16.不允许在风速13m/秒和雷雨、下雪和恶劣气候条件下进行安装工作；17.安装完成后应仔细检查施工升降机的各机构，各部位是否应处于良好状态，发现问题及时处理；18.严格按照产品使用说明书的安装方法，对安装作业过程中各种应急情况进行正确处理。19.加节时，操作柄在吊笼上操作，吊笼内应严禁操作。五、施工升降机的拆卸五、施工升降机的拆卸 1、拆卸前的准备工作拆卸前的准备工作 1、机械和工具：拆卸前期所用的小吊杆是生产厂家配备的，其它工具，如扳手等均由拆卸方自备。2、原固定施工升降机附墙架的预埋件的位置从新固定排栅架，以保证提升架的工作安全。3、在排栅架固定好的前提下开始进行施工升降机的拆卸工作。4、拆卸人员应作的准备工作：拆卸场地应清理干净，并用标志杆等围起来，禁止非工作人员入内。拆卸人员必要时应在拆卸上方加安全网。2、拆卸顺序、拆卸顺序 1、先拆除上限位碰铁后，拆除最上一道附墙架以上的标准节，再拆附墙架，以后按此顺序拆除，严禁先拆附墙架后拆标准节。2、标准节拆至只留四节时，要从吊笼内拆除传动小车电缆线，并取出小车与吊笼的联接销，用吊车将传动部分吊出后，将两个吊笼吊出。3、待吊笼吊出后，应先拆出两道外笼门，并逐一拆除外笼围栏、底盘及外笼门滑道，并打好包装。4、所有的螺栓、销钉、开口销应编号分箱，以备下次安装。3、施工升降机的拆卸安全事项、施工升降机的拆卸安全事项 1、所有拆卸过程必须有专人负责，统一指挥，按照规定程序进行拆卸。2、禁止大雨、大雾或超过 3m/s 等恶劣天气下进行拆卸作业。-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-3、拆卸过程中，严禁在吊笼内操作。4、拆卸人员必须配戴安全帽、系安全带、穿防滑鞋，不准穿过于宽松的衣服。5、拆卸下来的零部件禁止朝下掷扔，以免伤人。六、六、外用电梯安、拆安全注意事项外用电梯安、拆安全注意事项 6.1 进入现场必须遵守安全生产纪律。6.2 安装人员必须按高处作业要求，戴好安全帽和挂好安全带。6.3 装拆人员不准穿硬底、高跟鞋，衣着要灵便。6.4 装拆作业时，要设置安全警戒区域，派专人警戒，严禁无关人员进入；6.5 雨天和风速大于工 13ms 时停止安装或拆除作业：6.6 吊笼上行前必须将围栏安装完毕，以防无关人员进入；6.7 安装作业过程中吊笼荷载严禁超过工作载重量；6.8 严禁酒后从事安拆作业；6.9 安拆前要检查吊索、吊钩等用具，不得带病操作。七、施工升降机使用操作规程七、施工升降机使用操作规程（1）操作人员必须持证上岗，严禁无证人员开机。（2）作业前重点检查项目应符合下列要求：A 各部结构无变形，连接螺栓无松动；B 齿条与齿轮、导向轮与导轨均接合正常；C 各部钢丝绳固定良好，无异常磨损；D 运行范围内无障碍。F 检查制动器的可靠性和架体（3）启动前，应检查并确认电缆、接地线完整无损，控制开关在零位。电源-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-接通后，应检查并确认电压正常，应测试无漏电现象。应试验并确认各限位装置、梯笼、围护门等处的电器联锁装置良好可靠，电器仪表灵敏有效。启动后，应进行空载升降试验，测定各传动机构制动器的效能，确认正常后，方可开始作业。（4）司机应做好日常检查工作，即在电梯每班首次运行时，应分别作空载和满载试运行，检查电动机制动效果（即笼无下滑现象），必须从最低层上升，严禁自上而下进行，将梯笼升高离地面 1m 处停车，检查制动器的灵敏性和可靠性，确认正常后方可投入使用。（5）笼内乘人或载物时，应使载荷均匀分布，不得偏重。严禁超载运行。（6）司机开车时应思想集中，随时注意信号，遇事故或危险时应立即停车。操作人员应根据指挥信号操作，作业前应鸣声示意。在升降机未切断总电源开关前，操作人员不得离开操作岗位。（7）当升降机运行中发现有异常情况时，应立即停机并采取有效措施将梯笼降到底层，排除故障后方可继续运行。在运行中发现电气失控时，应立即按下急停按钮：在未排除故障前，不得打开急停按钮。（8）升降机在大雨、大雾、六级以上大风以及导轨架、电缆结冰时，必须停止运行，并将梯笼降到底层，切断电源。暴风雨后，应对升降机各有关安全装置进行一次检查，确认正常后方可运行。（9）升降机运行到最上层或最下层时严禁用行程限位开关作为停止运行的控制开关。（10）司机因故离开吊笼及下班时，应将吊笼降至地面，各控制开关扳至零位，切断总电源并锁好电箱门，以防止其他无证人员擅自开动吊笼，并关好梯门和-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-围栏门。（11）当升降机在运行中由于断电或其他原因而中途停止时，可进行手动下降，将电动机尾端制动电磁铁手动释放拉手缓缓向外拉出，使梯笼缓慢地向下滑行。梯笼下滑时，不得超过额定运行速度，手动下降必须由专业维修人员进行操纵。（12）闭合主电源前或作业中突然断电时，应将所有开关扳回零位。在重新恢复作业前，应在确认提升机动作正常后方可继续使用。（13）当升降机运行中发现异常情况时，应立即停机并采取有效措施将梯笼降到底层，排除故障后方可继续运行。在运行中发现电气失控时，应立即按下急停按钮：在未排除故障前，不得打开急停按钮。发现安全装置、通讯装置失灵时，应立即停机修复。作业中不得随意使用极限限位装置来停机。（14）定期进行保养维修，确保机械运转正常。一般定为：一级保养一月一次，二级保养二个月一次；三级保养三个月一次；四级保养一年一次。（15）司机每班作业前检查及作业情况应做好记录，多班作业应履行交接班记录 八八、保养、保养 一、检查 A、检查上下限位开关及限位碰块，确保可靠有效。B、逐一进行下列实验，每次实验吊笼均不能启动。1、打开护栏门。2、打开吊笼单开门、双开门。3、打开吊笼天窗门。-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-4、触动防断绳保护开关。5、触动防冒顶限位开关。6、按下急停按钮。7、关闭电锁。二、工作后的保养范围 1、排除在作业中发现的故障。2、清除机身及各传动机构的灰尘油污。3、搞好操作室的卫生，记录好运转记录及保养记录。4、切断电源，锁好门窗。5、级保养的期限要根据说明书要求并结合电梯实际作业时间和设备的状况进行维保，一级保养期限一个月不少于一次，由专业的维修保养人员现场进行，具体内容如下：1、检查驱动板连接螺栓，应无松动。2、检查各油滑部位，减速器油液不足时，应予以补充。3、检查导轨架，附墙系统和齿条紧固螺栓应牢固。4 检查防坠器有无异常发热及噪音。5、检查电气元件接头应牢固可靠。6、检查电缆及电缆保护架应无螺栓松动或位置移动。7、电缆线应无破损或老化，检查机械联锁是否灵敏。8、导轨架和齿条腰滚轮补充黄油。三、二级保养的范围 二级保养的期限要根据电梯实际作业时间和设备状况而定，二级保养期限-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-为二个月一次，由专业人员进行保养，具体内容有；l、进行级保养的全部内容。2、检查滚轮和导轮的轴承，根据情况进行调整或更换。3、检查滚轮磨损情况，调整滚轮使滚轮与立柱管间间隙为 0.5mm。4、升降机结构、电机和电气设备金属外壳应进行接地电阻检测不超过 4 欧姆，并做好记录。电气元件的对地绝缘电阻不小于 0.5 兆欧，电气线路的对地绝缘电阻不小于 1 兆欧。5、对机械各油滑部位全面检查并补油。6、检查重要部位焊缝，标准节，主传动系统，吊笼等。四、三级保养范围（三个月一次）：1、重复 12 级检查保养内容。2、检查滚轮与导轨架间隙及磨损量。按照防坠实验要求做防坠试验。五、四级保养范围（一年一次）：1、重复 13 级检查保养内容。2、检查橡胶块挤压及磨损情况。3、检查整个机构腐浊部位采取相应保护措施。4、对整个机构检查保养。-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-附件附件 1：施工升降机基础图、：施工升降机基础图、平面布置示意图平面布置示意图 -精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-附件附件 2：施工升降机基础地下室范围加固方案：施工升降机基础地下室范围加固方案 1.加固原则：本加固措施以地下室楼板不受力为原则，上部荷载通过楼板传递至地下室加固架体，楼板只是传力的介质。2.加固措施：本加固措施采用扣件式钢管架，钢管型号 48 3.5。加固范围为施工升降机基础相对应的地下室部分，立杆间距为 600 600，下设木方垫块，横杆间距为 600 600，第一步横杆距地面 200mm，整个架体外围里面设置减力撑，在顶板处采用高强度钢顶撑作支撑，详细布置图。3.本加固措施适用于地下室一层、地下室二层。施工升降机基础地下室加固架体立面图 -精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-附件附件 3：施工升降机计算书：施工升降机计算书 根据施工现场实际情况，本工程布置两部施工升降机，1#2#3#楼施工升降机设计安装高度 64.5m。计算按照 64.5m 高度计算。一一、施工升降机基本参数施工升降机基本参数 施工升降机型号：SC150/150TD SC160/160TD 架设高度：64.5m 标准节高度：1.508m 外笼重：1200kg 吊笼重：1600kg 2=3200kg 吊笼载重量：1600kg 2=3200kg 导轨架重（共需44节标准节，标准节重160kg）：160kg 44=7040kg 其他配件总重量：600kg 二、荷载计算二、荷载计算 Pk=(3200+1200+4000+7040+600)10/1000=160kN 考虑动载、自重误差及风载对基础的影响，取系数n=2.1 P=2.1 160=336kN 三、施工升降机三、施工升降机安装安装在楼板上承载计算：在楼板上承载计算：4.1、荷载参数：荷载参数：施工荷载：2.5kN/m2；4.2、钢管参数：钢管参数：钢管类型：483.5 钢管横距:600mm 钢管纵距:600mm 钢管步距:1200mm 钢管架设面积：4m 6m 模板支架立杆伸出顶层横向水平杆中心线至模板支撑点的长度：0.1 m；4.3、顶顶板下钢管结构验算：板下钢管结构验算：设梁板下483.5mm钢管600mm 600mm(支模未拆除)支承上部施工升降机荷重，混凝土结构自重由结构自身承担，则：施工升降机 1.2 46.76=56.112kN/m2 活载 1.4 2.5=3.5kN/m2 56.112+3.5=59.612kN/m2 59.612 0.6 0.6=21.46032kN 钢管支模架步高0.6m h/la=1200/600=2 h/lb=1200/600=2-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-经查表，的取值为：1.272 计算长度：L01=kh=1.1551.2721.2=1.763m L02=h+2a=1.2+2 0.1=1.4m 取：L0=1.763m=L0/i=1763/15.8=111 由此得：=0.509 N=A f=0.509 489.303mm2 210N/mm2=52.302kN 21.460323kN 顶板下的钢管结构满足要求！
