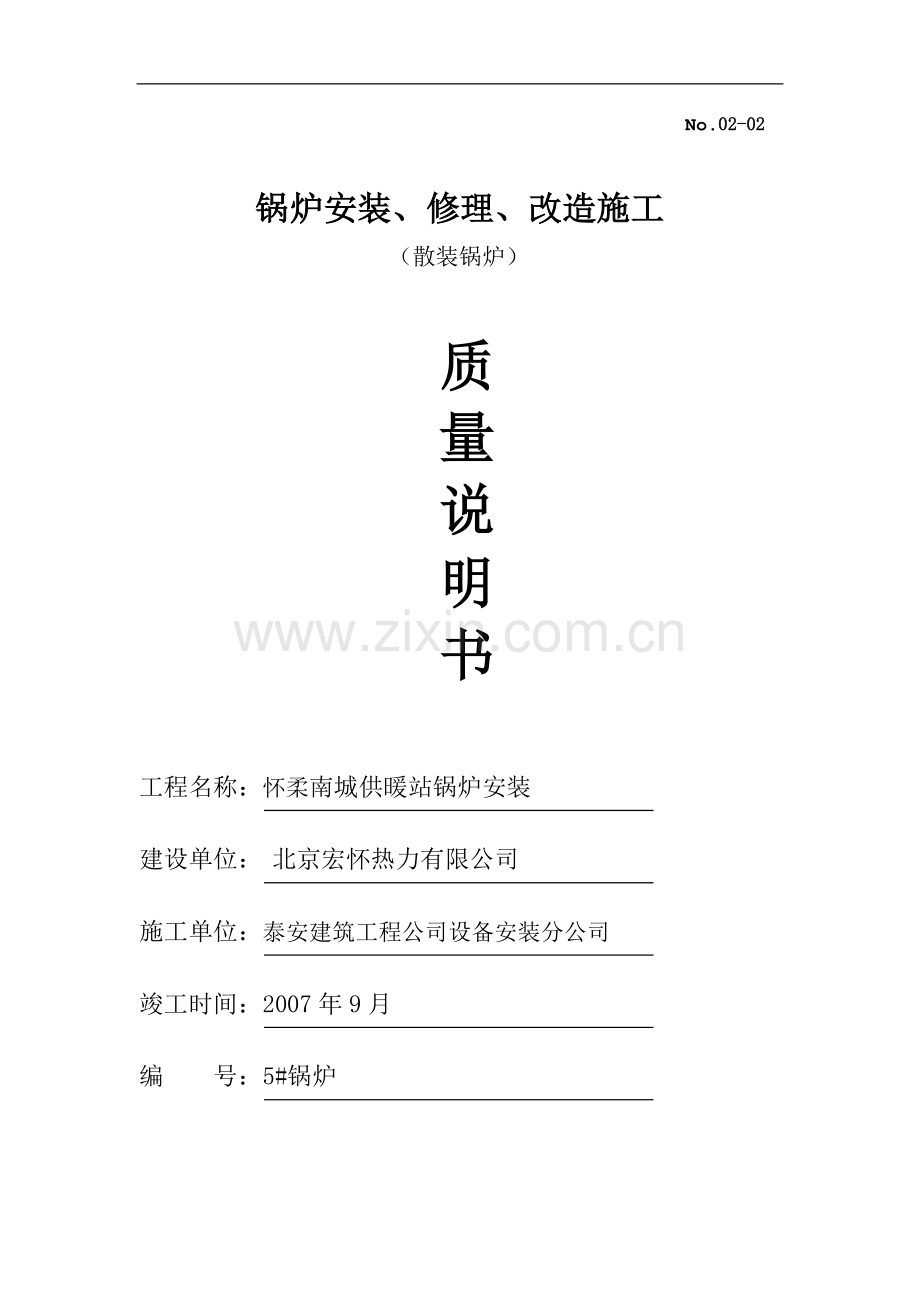

锅炉安装、修理、改造施工.doc

No.02-02

锅炉安装、修理、改造施工
（散装锅炉）

质
量
说
明
书

工程名称：怀柔南城供暖站锅炉安装

建设单位： 北京宏怀热力有限公司

施工单位：泰安建筑工程公司设备安装分公司

竣工时间：2007年9月

编 号：5#锅炉

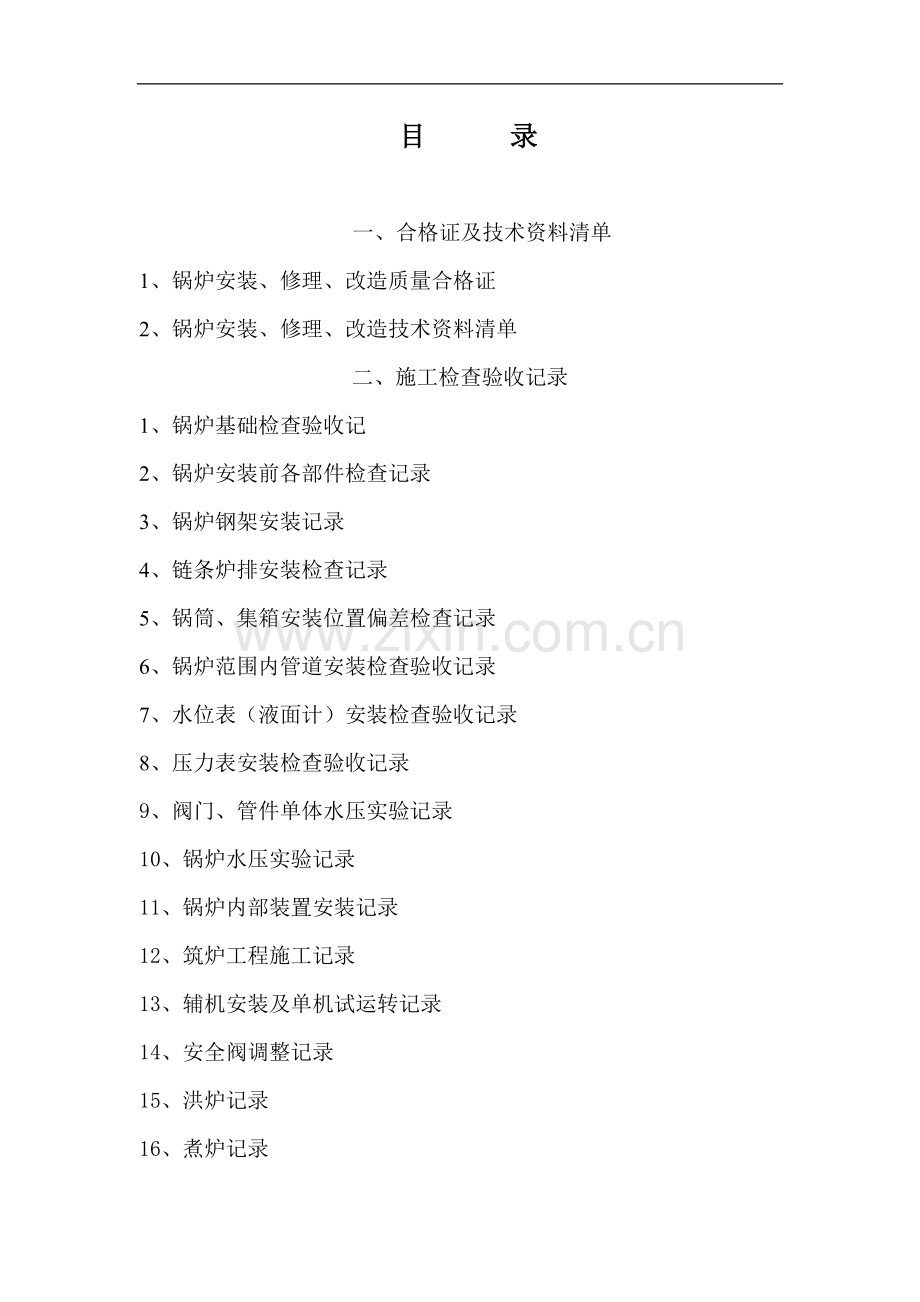

目 录

一、合格证及技术资料清单
1、锅炉安装、修理、改造质量合格证
2、锅炉安装、修理、改造技术资料清单
二、施工检查验收记录
1、锅炉基础检查验收记
2、锅炉安装前各部件检查记录
3、锅炉钢架安装记录
4、链条炉排安装检查记录
5、锅筒、集箱安装位置偏差检查记录
6、锅炉范围内管道安装检查验收记录
7、水位表（液面计）安装检查验收记录
8、压力表安装检查验收记录
9、阀门、管件单体水压实验记录
10、锅炉水压实验记录
11、锅炉内部装置安装记录
12、筑炉工程施工记录
13、辅机安装及单机试运转记录
14、安全阀调整记录
15、洪炉记录
16、煮炉记录
17、带负荷试运行记录

一、 合格证及技术资料清单

锅炉安装、维修、改造质量合格证
建设单位
北京宏怀热力有限公司
施工单位
泰安建筑工程公司设备安装分公司
锅炉型号
DZL45.5-1.6/130/70-AⅡ
锅炉制造厂名
泰山集团
锅炉出厂编号
02
锅炉制造日期
2006年07月06日
安装许可证号
LGA-2012
安装竣工日期
2007年09月

锅

炉

规

范

额 定 出 力 65 t/h 额定出口热水温度 130 ℃

额定出口压力 1.6 MPa 额 定 回 水 温 度 70 ℃

燃 烧 方 式 层燃 适 用 燃 料 AⅡ

结

论

本锅炉安装工程质量，经全面检查，符合国家有关标准要求，并经48小时运转，且设计、制造技术资料和安装质量见证资料齐全，可以投入运行。

工

程

验

收

汇

签

施工单位（章）

施工单位现场负责人：

施工单位质保工程师：

施工单位检验责任工程师：

年 月 日

建设单位（章）

建设单位现场负责人：

建设单位技术人员：

年 月 日

质量技术监督部门意见：

（章）

监检人员：

年 月 日
锅02-02-01
锅炉安装、维修、改造技术资料清单
锅02-02-02
项

次
项

目

名 称
应有
份数
实有
份数

备 注

1

随

即

文

件
A、锅炉图纸（总图、安装图和主要受压部件图）
2份
2

总图应有省级以上劳动部门审批号
审批号
有

B、受压元件的强度计算书及安全阀排气量计算书
2份
1

C、锅炉质量证明书（包括出厂合格证，金属材料证明，焊接质量证明和水压试验证明）

1份

1

D、锅炉安装说明书和使用说明书
2份
2

E、锅炉产品质量出厂监检证

1份
1

F、出厂装箱单

1份
1

2

施

工

文

件
A、 开工报告

3份
3

B、施工方案

3份
3

C、施工合同意向书

3份

D、安装质量证明书

3份
3

3

其

它
A、 锅炉房热力系统设计图

B、设计变更汇编

C、技术洽商记录，会议纪要等文件

D、施工日志记录本

注：甲、乙方会审后交接会签

施工单位现场负责人： 建设单位现场负责人：

技术负责人：
06年 6 月 16 日 年 月 日

二、 施工检查验收记录

锅炉基础检查验收记录
锅02-02-03
序

号

项 目 名 称

允许偏差

（mm）
实测

（mm）

附注

1

纵、横轴线的坐标位置

纵 向

±20
+4

横 向
+10

2

不同平面的标高
（包括柱子基础面上的预埋钢板）

0
-20
0
-2

3

平面的水平度（包括柱子基础面上的
预埋钢板或地坪上需安装锅炉的部位）
每米

5
1

全长
10
3

4

外
形
尺
寸

中心位置
±20
+5

凸台上平面外形尺寸
0
-20
-3

凹穴尺寸
+20
0

5

预埋地脚螺栓孔

中心位置
±10
-3

深 度
+20
0
15

孔壁垂直度（每米）
10
1

6

预埋地脚螺栓
顶端标高
+20
0
4

中心距（在根部和顶部两处测量）
±2
-1

7
纵向和横向中心线应互相垂直

垂直

8
相应两柱子定位中心线的间距

±2
+1

9
各组对称四根柱子定位中心点的两对角线长度之差
≤5
3

施工单位检查人员：

年 月 日
施工单位现场负责人：

年 月 日
建设单位代表：

年 月 日
锅炉安装前各部件检查记录
锅02-02-04
建设单位

北京宏怀热力有限公司
施工单位
泰安建筑工程公司设备安装分公司
工程名称

怀柔南城供暖站
施工图号

单位工程名称
5#锅炉
施工日期
2006年7月6日

分部（分项）
工程名称
本体
锅炉型号

DZL45.5-1.6/130/70-AⅡ
序号
检　查　项　目
检　查　依　据
检　查　情　况
１
锅　　筒
JB/T1609-93
合格
２
集　　箱
JB/T1610-93
合格
３
管　　子
JB/T1611-93
合格
４
胀接管孔
JB/T1622-93

５
钢架、平台、扶梯
JB/T1620-93
合格
６
链条炉排
JB/T3271-2002
合格
７
腐蚀程度

锅筒 无 集箱 无 管子 无
检查情况记录：（包括锅筒、集箱、管子及附件、附属设备）

检查合格

注：锅炉安装前，安装单位应对各部件质量进行检查，发现有质量差，不能
保证安装质量的，有权拒绝安装，并报告当地质量监督部门。当标准修订后，以最新版为准。

施工单位现场负责人：

检察员：

班组长：

年 月 日

建设单位代表：

年　月　日

锅炉钢架安装记录　
　　　　　　　　　　　　　　　　　　　　　　　　　　 锅02-02-05
建设单位
北京宏怀热力有限公司
施工单位
泰安建筑工程公司设备安装分公司
工程名称
怀柔南城供暖站
施工图号

单位工程名称
5#锅炉
施工日期
2006年7月8日
分部（分项）
工程名称
本体
锅炉型号
DZL45.5-1.6/130/70-AⅡ

序号

检　查　项　目

允许偏差（mm）

检查记录（mm）
1

各柱子的位置
±5
+2
2
任意两柱子间的距离
（宜取正偏差）
间距的1/1000
且不大于10
+1
3
柱子上的１m标高线与标高基准点的高度差

　　 ±2
-1
4
各柱子相互间标高
3
2
5
柱子的垂直度
高度的1/1000且不大于10
4
6
各柱子相应两对角线的长度之差
长度的1.5/1000且不大于15
8
7
两柱间在垂直面内两对角线的长度之差
长度的1/1000且不大于10
7
8
支撑锅筒的梁的标高
0
-5
无
9
支撑锅筒的梁的水平度
长度的1/1000且不大于3
无
10
其他梁的标高
±5
3
施工单位现场负责人：

检查员：

班组长：

年　　月　　日

建设单位代表：

年　　月　　日

链条炉排安装检查记录
锅02-02-06
序号
　　　检查项目
允许偏差（mm）
检查记录（mm）
一
链条炉排组装前检查

1
型钢构件的长度
±5
2
2
型钢构件的直线度，每米
1
0
3
各链轮与轴线中心点间的距离
±2
2
4
同一轴上的任意两锭轮，其齿间前后错位
3
1
二
链条炉排组装后检查

1
炉排中心位置
2
1
2
墙板的标高
±5
0
3
墙板的垂直度、全高
3
1
4

墙板间的距离

跨距≤2m
+3
0

跨距＞2m
+5
0
1
5
墙板间两对角线的长度之差
5
2
6
墙板框的纵向位置
5
1
7
墙板顶面的纵向水平度
长度的1/1000且不大于5
3
8
两墙板的顶面应在同一平面上，其相对高度差
5
1
9
前轴、后轴的水平度
长度的1/1000
1
10
各轨道应在同一平面上，其平面度
5
2
11
相邻两轨道间的距离
±2
2
　　链条炉排组装完毕并与传动装置连接后，于　2006　年7月15日进行了连续八小时冷态试运转，在运转中无杂声、卡住、凸起和跑偏现象，符合规范要求，可以进行筑炉工程

施工单位现场负责人:

检查员:

班组长:

年 月 日

建设单位代表:

年 月 日

锅筒、集箱安装位置偏差检查记录
锅02-02-07
序
号

项　目　名　称
允许偏差
（mm）
实测
（mm）

备注
1
主锅筒的标高
±5
0

2
锅筒纵向和横向中心线与安装基准线的水平方向距离

±5
1

3
锅筒、集箱全长的纵向水平度
2
2

4
锅筒全长的横向水平度
1
1

5
上、下锅筒之间水平方向距离a和垂直方向距离b

±3
a=
b=

6
上锅筒与上集箱的轴心线距离c
±3
2462

7
上锅筒与过热器集箱间的距离d、d’，过热器集箱之间的距离f,f’

±3
d= d’=
f = f’=

8
上、下集箱之间的距离g,集箱与相邻立柱中心距离h、l

±3
g=2
h=1 l=1

9
上、下集箱横向中心线相对偏移e

2
1

10
锅筒横向中心线和过热器集箱横向中心线相对偏移s

3

有关说明：

施工单位现场负责人：

检查员：

班组长：

年　　月　　日

建设单位代表：

年　　月　　日

锅炉范围内管道安装检查验收记录
锅02-02-14
序
号
检查项目
允差或要求
(mm)
管道名称及检查结果
供水管道
回水管道

1
管道
标高
室内管道
±15
2
4

室外管道
±20

2
水平管道坡向
应符合设计文件规定
符合
符合

3
水平管道坡度
应符合设计文件规定
符合
符合

4
水平管
道平直度
≤100
2L/1000,最大50
20
15

DN＞100
3L/1000,最大80
12
30

5
立管垂直度,长度的:
5/1000,最大30
10
12

6
椭圆度
不大于7%
2
1

7
直管段相邻焊口间距
DN≥150,不小于150, DN＜150,不小于管外径
180
180

8
焊口中心距弯管弯曲起点距离

9
穿墙及过楼板管道

10

法
兰
结
合
面
垫片材料及规格
应符合设计文件规定
符合
符合

连接螺栓

螺栓规格
应符合法兰螺栓尺寸相符
符合
符合

伸出长度
2～3倍螺栓
符合
符合

装放方向
方向一致
一致
一致

垫圈
应安放齐全
齐全
齐全

验收
结论

合格

施工单位检查员:

年 月 日
建设单位代表:

年 月 日

水位表(液面计)安装检查验收记录
锅02-02-15
序号
检 查 项 目 及 要 求
检查结果
1
水位表(液面计)型式,应符合图纸规定

2
至少装设两个彼此独立的水位表

3
正确标注出最高、最低和正常水位“红”线

4
安装方向便于观察，标高偏差≤±2mm（以正常水位线为准）

5
玻璃管式水位计应有安全防护罩

6
安全冲洗旋塞，保证正确冲洗水位计

7
放水管道安全地点，不应再装设阀门

8
汽水连接管内径，长度≤500mm,内径不小于18mm;长度＞500mm或有弯曲时,内径适当放大

9
气连管能自动向水位表疏水

10
水连管能自动向锅筒疏水

11
旋塞及玻璃管内径不小于8mm

12
汽水管上的阀门,有启、闭标记

13
D≥2t/h时，装有高低水位报警器

评定意见

施工单位检查员：

　　　　　　　　年 月 日

建设单位代表:

年 月 日

注: 1.水位线的标注,是在锅筒水平线的基础上标出的(即水位的标注,必须平行锅筒中心线),根据图纸标注,确定三条水位线的位置.
2.水位计安装标高偏差,应以锅炉正常水位为准,用水准仪测平.
3.检查结果可画 “√”、“×” 。
压力表安装检查验收记录
锅02-02-16
压力表装设位置
数量
量程
(MPa)
精度
表盘直径(mm)
检定日期
钢制寸水弯管内径(mm)
旋塞类型
标划红线的指示压力值(MPa)
工作状态
回水集箱

1
0-2.5
1.5
200
2006.11
20
三通

正常
锅筒

2
0-2.5
1.5
200
07.11
20
三通

正常
出水

1
0-2.5
1.5
200
06.11
20
三通

正常

验
收
结
论

施工单位检查员：

　　　　　　　　　年　　月　　日

建设单位代表:

年 月 日
锅炉水压试验记录
锅02-02-18
建设单位
宏怀热力
施工单位
泰安建筑工程公司设备安装分公司
工程名称
南城供暖站
施工图号

单位工程名称

施工日期
06.8.26
分部(分项)
工程名称
5#锅炉水压
锅炉型号
DZL45.5-1.6/130/70-AⅡ
工作压力
1.6 MPa
试验压力
2.0MPa
试压日期
06.8.26
环境温度
℃
进水温度
℃
使用压力表
精度：1.5级
量程：2.5MPa
编号:
试压变热面

水
压
试
验
简
要
程
序

7时 00 分开始进水； 10 时 10 分锅炉充满水；
10时 40 分缓慢升压至 0.4 MPa;
11 时 36 分升压至工作压力; 12 时 02 分升压至试验压力;
保持压力 20 分钟;压力下降 0 MPa
12时 35 分回降至工作压力进行全面检查;
12 时 55 分泄压排水
试
验
检
查
项次
检查内容
检查结果
1
在受压元件金属壁和焊缝上没有水珠和水雾
无
2
当降到工作压力后胀口处不滴水珠

3
水压试验后,没有发现残余变形
无
实验
结果
及
处理
意见

水压试验合格。

签
名
施工单位质保工程师:

检验责任工程师:

建设单位现场负责人:

质量技术监督部门:

施工单位现场负责人: 检查员: 班组长:
锅炉水压试验记录
锅02-02-18
建设单位
宏怀热力
施工单位
泰安建筑工程公司设备安装分公司
工程名称
南城供暖站
施工图号

单位工程名称

施工日期
07.4.10
分部(分项)
工程名称
锅炉范围内管道水压
锅炉型号
DZL45.5-1.6/130/70-AⅡ
工作压力
1.6 MPa
试验压力
1.875MPa
试压日期
07.4.10
环境温度
℃
进水温度
℃
使用压力表
精度：1.5级
量程：2.5MPa
编号:
试压变热面

水
压
试
验
简
要
程
序

7时 00 分开始进水； 9时 10 分锅炉充满水；
9时 40 分缓慢升压至 0.4 MPa;
10 时 00 分升压至工作压力; 10 时 30 分升压至试验压力;
保持压力 20 分钟;压力下降 0 MPa
11时 00 分回降至工作压力进行全面检查;
11 时 20 分泄压排水
试
验
检
查
项次
检查内容
检查结果
1
在受压元件金属壁和焊缝上没有水珠和水雾
无
2
当降到工作压力后胀口处不滴水珠

3
水压试验后,没有发现残余变形
无
实验
结果
及
处理
意见

水压试验合格。

签
名
施工单位质保工程师:

检验责任工程师:

建设单位现场负责人:

质量技术监督部门:

施工单位现场负责人: 检查员: 班组长:

锅筒内部装置安装记录
锅02-02-19
建设单位
宏怀热力
施工单位
泰安建工设备安装分公司
工程名称
南城供暖站
施工图号

单位工程名称
5#锅炉
施工日期
2006.7
分部(分项)
工程名称

锅炉型号
DZL45.5-1.6/130/70-AⅡ
锅筒内部装置已安装完毕,于本日作了详细检查,符合设计图纸及验收规范要求,共同认为合格,同意进行封闭。

施工单位现场负责人：

检查员：

班组长：

年 月 日
建设单位代表：

年 月 日

筑炉工程施工记录
锅02-02-20
序号
检查项目
质量情况
1
膨胀缝隙留设的位置和填料应符合设计要求
合格
2
砌体砖缝应泥浆饱满
合格
序号
项目名称
单位(mm)
实测(mm)
1
砖缝厚度
落灰斗
允许厚度:3
2
燃烧室
无水冷壁
允许厚度:2
1
有水冷壁
允许厚度:3
1
前后拱及各类拱门
允许厚度:2
2
折焰墙
允许厚度:3
1
炉顶
允许厚度:3
2
省煤器墙
允许厚度:3

硅藻土砖
允许厚度:5

烧嘴砖
允许厚度:2

红砖外墙
允许厚度:8～10

2
垂直度
粘土砖墙
每米
允差：3

全高
允差：15

红砖墙
全高≤10m
允差：10

全高＞10m
允差：20

3
表面平整度
粘土砖墙面
允差：5

挂砖墙面
允差：7

红砖清水墙面
允差：5

4
炉膛的长度和宽度
允差:±10
5
5
炉膛的两对角线长度之差
允差：15
6
6
烟道的宽度、高度
允差:±15
3
7
拱顶高度
允差:±10
8
8
膨胀缝宽度
允差：+5
0
3
耐火混凝土材料配比

耐火混凝土养护情况

施工单位筑炉责任工程师:

检查员:

年 月 日
建设单位代表:

年 月 日
辅机安装及单机试运转记录
锅02-02-21
辅机名称
验收意见
附注
辅机安装检查
鼓风机

合格

引风机

合格

电动机

蒸汽泵

出渣机

上煤机

辅机名称
试车时间
月 日至 月 日
试车情况
(符合设计要求程度及缺陷情况)
结论
试车人
辅机单机试运转
鼓风机

引风机

电动机

蒸汽泵

出渣机

上煤机

签名
施工单位检查员:

年 月 日
建设单位代表:

年 月 日

安全阀调整记录
锅02-02-22
序号
项目名称
锅炉安全阀
过热器安全阀
省煤器安全阀

1

安全阀型号

A41H-25

2
安全阀装置点设计压力(MPa)
1.6

3
安全阀装置点实际使用压力（MPa）
1.0

4
安全阀开启压力
（MPa）
1.6

5
安全阀回座压力
（MPa）
1.53

6

调整日期
06.11

7

调整人

要求:安全阀调整应符合 “蒸汽锅炉技术监察规程”第143条规定。

备

注

签

名

施工单位检查员：

年 月 日
建设单位代表：

年 月 日

烘 炉 记 录

年 月 日 锅02-02-23
建设单位
宏怀热力
施工单位
泰安建工
工程名称
南城供暖站
施工图号

单位工程名称

施工日期

分部（分项）
工程名称

锅炉型号
DZL45.5-1.6/130/70-AⅡ
筑炉完工日期
06年10月15日
烘炉方法
木柴
测温方法

测温部位
炉膛
烘炉时间
自 07年 10 月16 日至 07 年 10 月 31 日
洪炉前
炉墙含水率％
燃烧室处

左

右

洪炉前
炉墙含水率％
燃烧室处
左

右

过热器
（或相当位置）处
左

右

过热器
（或相当位置）处
左

右

炉墙温度
达到℃

燃烧室处
左

右

达到50℃继续维持了 24小时
过热器
（或相当位置）处
左

右

达到100℃继续维持了 小时

实
际
烘
炉
曲
线

温度℃
250

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 时间(昼夜)
说明

计划烘炉曲线,用虚线表示,实际烘炉曲线,用实线表示

建设单位代表: 施工单位负责人: 检查员: 班组长:
煮炉及蒸汽严密性试验记录
锅02-02-24
建设单位
宏怀热力
施工单位
泰安建工
工程名称
南城供暖站
施工图号

单位工程名称

施工日期
2007.11
分部(分项)
工程名称

锅炉型号
DZL45.5-1.6/130/70-AⅡ
煮炉时间
自 年 月 日至 年 月 日
炉水容量
65t
药品名称
氢氧化钠
磷酸三钠

炉水碱度

药品数量
125kg
125kg
kg
压力
(MPa)

压力升到2.5公斤，保压12小时。
压力升到5公斤，保压12小时
压力升到10公斤，保压24小时

煮炉效果
良好
蒸汽
严密性
试验
开始升压时间
1：00
热态下紧固时间(压力 MPa)

工作压力检查时间

安全阀开启压力

工作安全阀: MPa

控制安全阀: MPa
说明

计划曲线用虚线表示,实际曲线用虚线表示
建设单位代表: 施工单位负责人: 检查员: 班组长:
带负荷试运行记录
锅02-02-25
建设单位
宏怀热力
施工单位
泰安建工
工程名称
南城供暖站
施工图号

单位工程名称

施工日期
2007.11
分部(分项)
工程名称

锅炉型号
DZL45.5-1.6/130/70-AⅡ
工作压力
1.6
额定蒸发量/功率
45.5 (t/h、MW)
试运行时间
自　07年11月6日至07年11月14日
参加人员
建设单位人员
施工单位人员

试运状况

　该锅炉在四十八小时运行过程中，其所配之辅助机械，附属设备及附件均先后投入试运行，工作正常，并作下列检查：
　1、出水最大压力: 1.0 MPa
2、出水最高温度： 100 ℃

未尽事宜

质量平定

签

名

施工单位质保工程师：

检验责任工程师：

年 月 日

建设单位现场负责人：

年 月 日

质量技术监督部门：

年 月 日
施工单位负责人： 检查员： 班组长：
