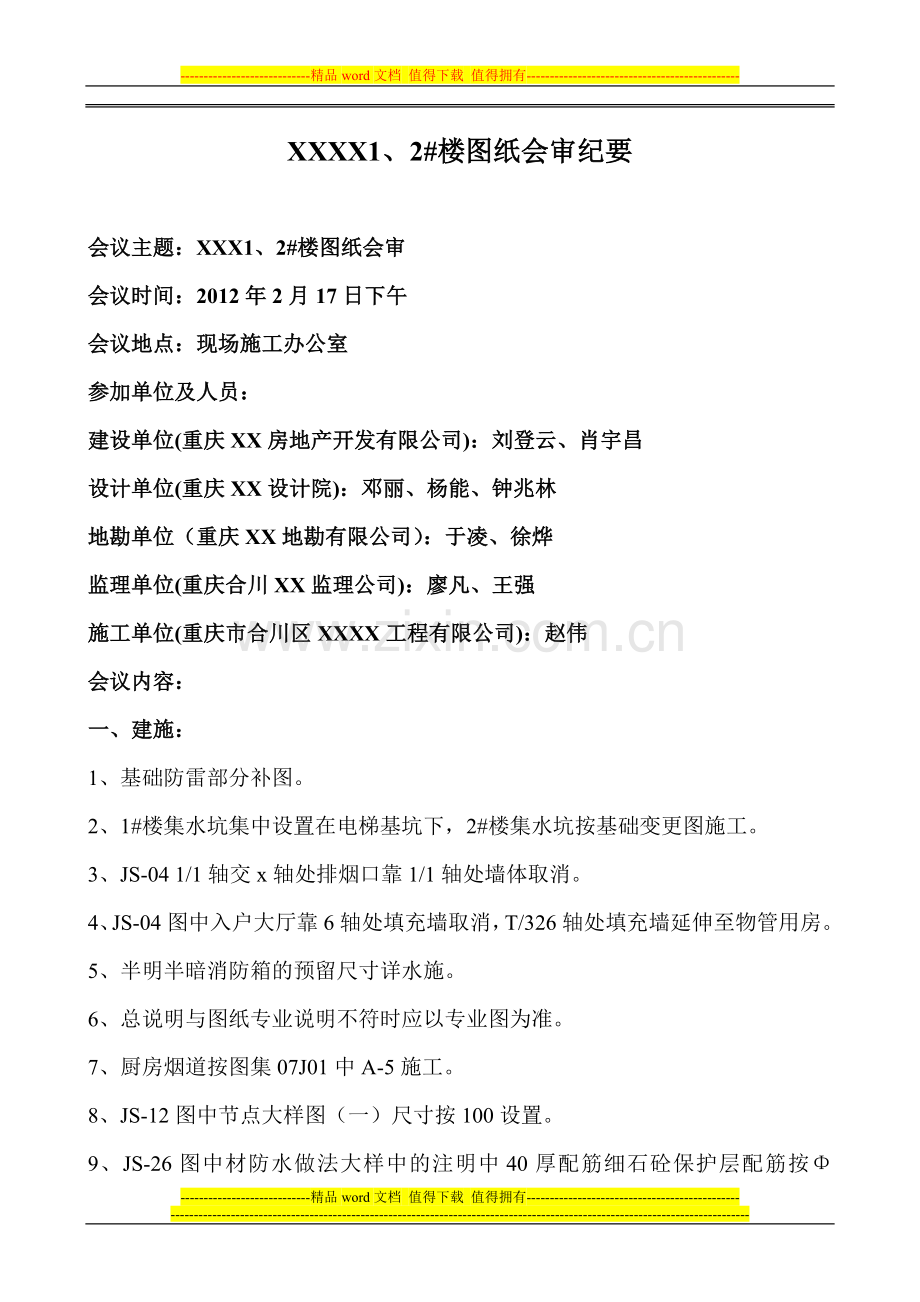

XXXX1、2#楼图纸会审纪要

会议主题：XXX1、2#楼图纸会审
会议时间：2012年2月17日下午
会议地点：现场施工办公室
参加单位及人员：
建设单位(重庆XX房地产开发有限公司)：刘登云、肖宇昌
设计单位(重庆XX设计院)：邓丽、杨能、钟兆林
地勘单位（重庆XX地勘有限公司）：于凌、徐烨
监理单位(重庆合川XX监理公司)：廖凡、王强
施工单位(重庆市合川区XXXX工程有限公司)：赵伟
会议内容：
一、建施：
1、基础防雷部分补图。
2、1#楼集水坑集中设置在电梯基坑下，2#楼集水坑按基础变更图施工。
3、JS-04 1/1轴交x轴处排烟口靠1/1轴处墙体取消。
4、JS-04图中入户大厅靠6轴处填充墙取消，T/326轴处填充墙延伸至物管用房。
5、半明半暗消防箱的预留尺寸详水施。
6、总说明与图纸专业说明不符时应以专业图为准。
7、厨房烟道按图集07J01中A-5施工。
8、JS-12图中节点大样图（一）尺寸按100设置。
9、JS-26图中材防水做法大样中的注明中40厚配筋细石砼保护层配筋按ΦR5@250
10、 地下室和挡墙防水改为1.5厚JS防水。
11、 外填充墙的做法建筑总说明和节能说明不符，应以节能说明为准。
12、 所有厕所楼层标高至1200范围做实心砖，厨房楼层标高以上1500～2000范围做实心砖。
13、 1#、2#楼负一层电梯前室地坪标高在原设计标高基础上降低40㎝。
14、 2#楼消防水池低跨处检查口改至1/w轴处，排风口改至1/1／w轴处。
15、商业梯的调整（补图）
16、出屋面无雨篷做法（补图）
17、车道入口处防火挑檐板挑出1000，配筋同该处屋面板。
二、结构：
1、G更-01图中挡墙大样中无地梁顶标高，梁宽450，标高与地梁相同。
2、G-02图中说明十四条中6项主筋按φ级钢。
3、G-03图中大样图六加5根同板面筋。
4、G-03图中大样十六附加箍筋直径同梁箍。
5、G-03图中大样十三吊筋的设置按平面图。
6、G-03图中大样十八关于腰筋的设置按平面图。
7、G-03图中大样二十中洞口加强筋为14。
8、G-04图中大样二十二中横向短筋长度为70CM。
9、G-04图中大样三十一中构造柱按墙厚，构造柱200.
10、G-18图中 KL20无配筋，风井及水电井中间梁无配筋。（补图）
11、1#、2#楼楼梯间中间连梁按转换层设置。
12、G-21图中TB2无配筋做法。（补图）
13、G-22图中1/1轴和15轴处WKL2（5）而两端设有暗梁按WKL2施工。
14、1#、2#楼转换层以上标准一层层高按3400施工。
15、转换层边梁装饰线无图与建施不符。（补图）
16、1#、2#楼标准层风井边梁无配筋。（补图）
17、G-31图中机房层标高以设备图。
18、1#、2#楼阳台、厨房下降标高以建施为准。
19、2#楼车道已做调整，但负一层梁板未做修改（补图）
20、1#、2#楼商业楼梯无结构做法（补图）
21、1#、2#楼负一层标高按建设方调整后标高施工。
22、2#楼负一层12～15轴/B～1/A轴处梁调整（补图）
23、转换层主次梁交接处由于钢筋直径过大没有保护层，同意将主梁箍筋的断面减小3～5cm。
24、发电机房排气井道在商业层用耐火砖砌筑。
25、1#楼二层层高提高30cm，即层高由原设计4200改为4500.
26、1#、2#楼阳光窗建施与结施不符，将窗上口线改为2500，结构不变。
27、1#、2#楼标准层中4、12轴处封闭阳台处边柱向外平移10cm，结构做法不变。
28、1#楼26层和2#楼27层室内外楼层做平，出口做20cm高挡水。屋面防水上翻300㎝。

设计单位: 建设单位:

地勘单位： 监理单位:

施工单位:
