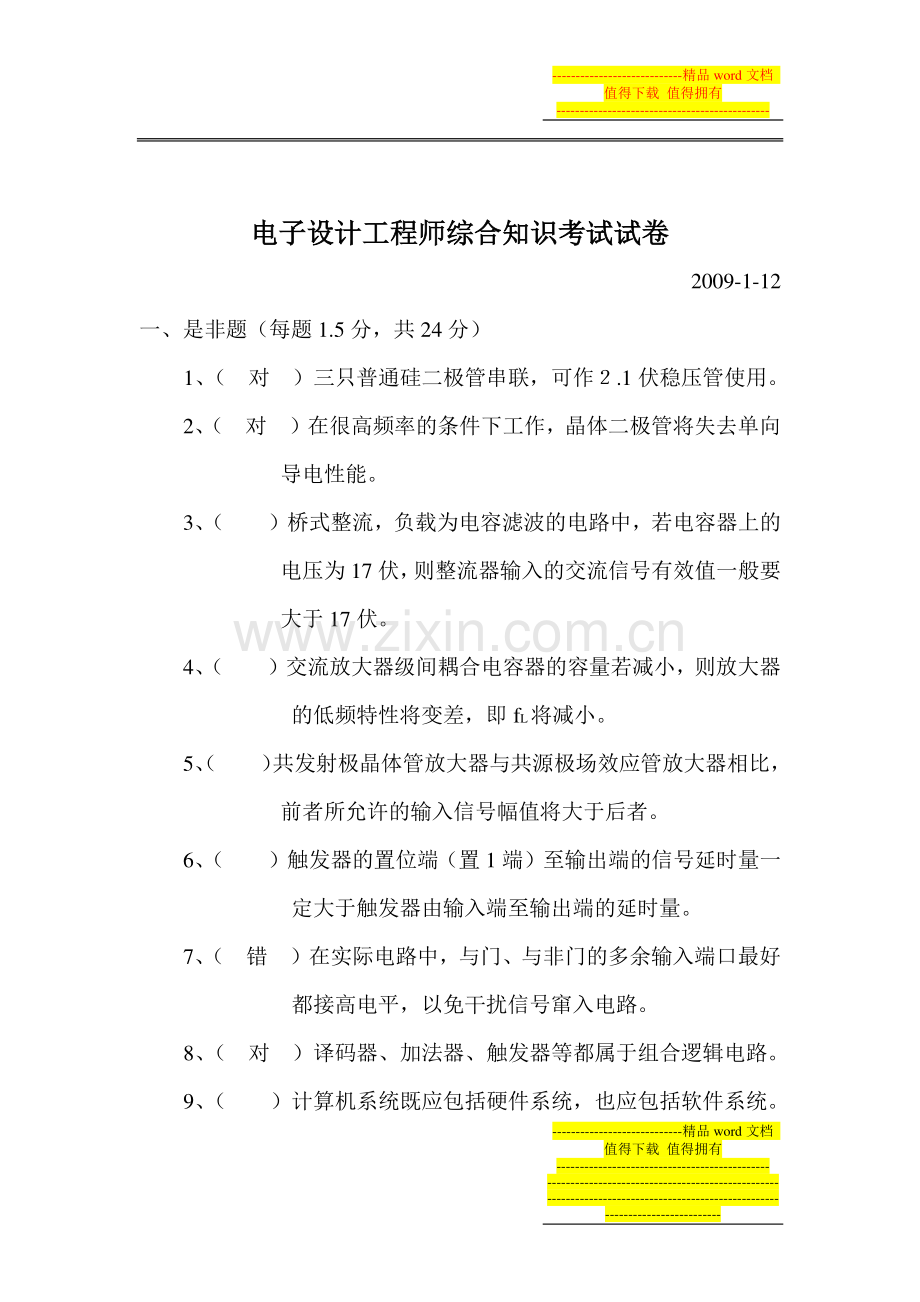

-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-电子设计工程师电子设计工程师综合知识考试试卷综合知识考试试卷 2009-1-12 一、是非题（每题 1.5 分，共 24 分）1、（对）三只普通硅二极管串联，可作.1 伏稳压管使用。2、（对 ）在很高频率的条件下工作，晶体二极管将失去单向导电性能。3、（）桥式整流，负载为电容滤波的电路中，若电容器上的电压为 17 伏，则整流器输入的交流信号有效值一般要大于 17 伏。4、（）交流放大器级间耦合电容器的容量若减小，则放大器的低频特性将变差，即 fL将减小。5、（）共发射极晶体管放大器与共源极场效应管放大器相比，前者所允许的输入信号幅值将大于后者。6、（）触发器的置位端（置 1 端）至输出端的信号延时量一定大于触发器由输入端至输出端的延时量。7、（错 ）在实际电路中，与门、与非门的多余输入端口最好都接高电平，以免干扰信号窜入电路。8、（对 ）译码器、加法器、触发器等都属于组合逻辑电路。9、（）计算机系统既应包括硬件系统，也应包括软件系统。-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-10、（错 ）计算机的机器语言能为硬件电路所识别，它与所用 CPU 的类型无关。11、（）MCS-51 单片机的复位电平均为低电平，其持续（保持）时间应在 2 个机器周期以上。12、（）MCS-51 单片机与 80C51 单片机是完全兼容的。13、（）要对 20HZ10 k HZ的语音信号进行 A/D 转换，则采样信号的频率应在 10KHZ以上。14、（）信号源的输出阻抗一般均较低，电压表的输入阻抗均较高。15、（）直流稳压电源的内阻愈高，它的输出电压稳定性能就愈好。16、（）扫频仪是用来检测、分析信号频谱结构的一种测量仪器。二、选择题（每题 2 分，共 26 分）1、（A ）标注为 2P2 的电容器，其电容值为：A、2.2PF B、22PF C、220PF D、0.22uF 2、（B ）在色环（带）标注的电阻值的电阻体上，棕色代表数字：A、0 B、1-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-C、2 D、3 3、（A ）稳压管、变容二极管在正常工作时，应：A、二者均加正向电压 B、二者均加反向电压 C、前者加正向电压，后者加反向电压 D、前者加反向电压，后者加正向电压 4、（B ）晶体管共集电极放大器与场效应管共漏极放大器的输出电压与输入电压间的相位关系为：A、均为同相 B、均为反相 C、前者为同相，后者为反相 D、前者为反相，后者为同相 5、（）一前后沿很陡的方波通过一放大电路，若其输出的方波前后沿变得不陡，甚至近似为三角波或锯齿波，其主要原因为：A、放大器的增益不合适 B、放大器的下限截止频率 fL过高 C、放大器的上限截止频率 fH过低 D、放大器的上限截止频率 fH过高。6、（）已知电路如图，其主要功能为：-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-A、低通滤波 B、高通滤波 C、带阻滤波 D、带通滤波 7、（）已知低通电路如，其上限截止频率为：A、fH=1/RC B、fH=1/2RC C、fH=1/RC D、fH=1/2RC 8、（）已知放大电路如图，当工作点合适，其输入正弦信号Ui的幅值最大不能超过多少时，才能使输出信号不失真：A、12V B、0.60.7V C、0.20.3V D、几 mV十几 mV 9、（）要设计一个频率稳定度甚高，且频率可调范围甚宽的正弦波振荡器，应选用：A、RC 振荡电路 B、LC 三点式振荡电路 C、石英晶体振荡电路 D、DDS 振荡电路 Ui U0 C R C R Ui U0 C R Ui U0+Vcc-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-10、（C ）计算机中，12 根地址线，可寻址的最大容量为：A、1KB B、2KB C、4KB D、8KB 11、（B ）对 30V 直流电压进行 12 位 A/D 转换，则电压的分辨率为：A、14.6mV B、7.3 mV C、19.5 mV D、39 mV 12、（）常用示波器的输入电阻大致为：A、10K 左右 B、100K 左右 C、1M 左右 D、10 M 左右 13、（）对于同一操作，与汇编语言程序相比，高级语言程序的特点是：A、电路执行速度快，所需存储空间小 B、电路执行速度快，所需存储空间大 C、电路执行速度慢，所需存储空间大 D、电路执行速度慢，所需存储空间小 三、填空题（每题 2 分，共 16 分）1、在共 e、共 b、共 c 三类放大器中，输出阻抗最低的是 放大器，输入阻抗最低者是 放大器。2、在各类负反馈放大电路中，能稳定输出电压的是 负反-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-馈放大器，能提高输入阻抗的是 负反馈放大器。3、理想运算放大器的输入电阻为 ，输入电流为 。4、完成下述数制转换：（268）10=()16=()2 5、用逻辑代数化简下式：A+AB=，A+B+1=。6、模拟示波器中，若输入信号幅值过大，则探头衰减器开关应置于 位置，若要使所示波形的个数由多至少，应调节 旋钮。7、单片机程序中的 MOV A，#F1 的含义是将 送至 中。8、电子技术中，FPGA 的含义是 ，SOPC 的含义是 。四、简答题（每题 5 分，共 15 分）1、已知某稳压电路如下图，请回答：A、在保证输出 V0=12V 的条件下，输入 Vi大致要多少伏？为什么？B、二极管 VD起什么作用？C、电位器动点调至 A，调至 B，会对输出 V0值产生什么影响？VD-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-2、已知图（a）为 TTL 门电路，图(b)为 CMOS 门电路，设输入端 A 均接高电平 1，请回答：A、在 R 值很小时，L1=?，L2=?为什么？B、在 R 值较大时，L1=?，L2=?为什么？图（a）图（b）3、要对 1090 度温度进行数据采集、存储与显示，要求数值分辨率为 0.1 度，请回答：1、画出数据采集、存储、显示系统的电路组成框图。2、A/D 转换器的选用指标应如何？五、综合题（第 1 题 9 分，第 2 题 10 分，共 19 分）1、设计一 3 人裁判电路，须有 2 或 3 人同意即判成功（其中必Vi C1+R R R B A+C2 RL V0 A L2 B R TTL 与门 A B R L1 CMOS 与门 7812 十-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-须有主裁同意），请回答：A、列出真值表（设 A、B、C 为三裁判，A 为主裁，同意为1，不同意为 0，成功为 1，不成功为 0）B、写出逻辑表达式并化简 C、根据逻辑简化式，画出逻辑电路图 2、已知某调速系统中将 PWM 脉冲（频率约为 1KHZ）转换成直流输出的部分电路如图，请回答：A、说明 R3、C1及运放的作用（3 分）B、说明 A 点、B 点、C 点处是什么信号？（3 分）C、在输出端 C 点之右的虚线框中，画一个控制电机转速的电路（4 分）维修电工技师培训教材复习题（二）维修电工技师培训教材复习题（二）默认分类 2009-02-20 15:10:04 阅读 466 评论 0 字号：大中小 订阅 二、选择题(将正确答案的序号填人空格内)+5V +5V +15V R1 A R3 B 6.8K C PWM R2 C1 信 号 10K 2.2uF C2 R4 10uF 6.2k -精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-1复杂电路处在过渡过程中时，基尔霍夫定律_c_ a不成立 b只有电流定律成立.c仍然成立 2在线性电路中，元件的_c_ 不能用叠加原理计算。a电流策 b电压 c功率 3 任意一个有源线性二端网络可以等效成一个含有内阻的电压源，该等效电源的内阻和电动势是_a_ a由网络的参数和结构决定的 b由所接负载的大小和性质决定的 c由网络和负载共同决定的 4在匀强磁场中，通电线圈承受电磁转矩最小的位置在线圈平面与磁力线夹角等于_b_ 处。aO b90 c.45 5某段磁路长度与其磁场强度的乘积，称为陔段磁路的_c_.a。磁通 b。磁阻 C。磁压 d磁通势 6.线圈产生感生电动势的大小正比于通过线圈的_b_ a。磁通量的变化量 b。磁通量的变化率 C磁通量的大小 7有一组正弦交流电压，其瞬时值表达式如下：u1=Umsin(314t+60)；u2=Umcos(314t+150)；u3=Umsin(314t-120)；u4=Umcos(314t 一 30)，其中相位相同的是_c_。au1 和 u2 b。u3 和 u4 Cu1 和 u4 8。在 RL 串联电路中，已知电源电压为 U，若 R=XL，则电路中的无功功率为_b_。a。U2XL bU2(2XL)C.U2(XL)9RC 移相电路如图 1 所示，调节电阻 R 即可调节输出电压的相位。当将 R 从零调至无穷大时，输出电压的移相范围是 _a_。a。0 一 180 b。0 一 l50 C0 一 90 l0。空心线圈穿人磁心后，其电感量、品质因数的变化情况为_c_。a。电感量加大、品质因数减小 b。电感量减小、品质因数小，C。电感量加大、品质因数加大 11。已知理想变压器的一次绕组匝数为 160 匝，二次绕组匝数为 40 匝，则接在二次绕组上的 lk 电阻等效到一次侧后，_b_。a。4k b。16k C。8k d。1k 12在纯电容电路中，已知电压的最大值为 Um，电流的最大值 Im，则电路的无功功率为_b_。-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-aUmIm bUmIm2 C。UmIm 13由 LC 组成的并联电路，当外加电源的频率为电路谐振频率时，电路呈_c_。a感性 b容性 c纯阻性 14。在 RLC 并联电路中，当电源电压大小不变而频率从电路的谐振频率逐渐减小到零时，电路中的电流值将_b_。a。从某一最大值渐变到零 b。由某一最小值渐变别无穷大 c。保持某一定值不变 15RLC 并联电路在某一频率下的总阻抗呈感性，若在保持总阻仍为感性的前提下增大电源频率，则该电路的功率因数将 _a_.a增大 b减小 C保持不变 16RLC 串联电路发生串联谐振的条件是_c_.aL=C bL=C CL=1C 17。三相四线制对称电源 UL1L2=38060 V，接入一个联结的对称三相负载后，IL1=1030 A 该负载消耗的有功功率 P=_a_.a。6.6kW b3.3kW c5.7kW d0 18。在三相交流供电系统中，一个联结的对称三相负载，若改接成 Y 联结，则其功率为原来的_b_.a。3 倍 b13 倍 c。1/倍 19。周期性非正弦电路中的平均功率，等于直流分量功率与各次谐波平均功率_b_.a。平方和的平方根 b。之和 C和的平方根 20。交流电磁铁动作过于频繁，将使线圈过热以至烧坏的原因是_d_.a消耗的动能增大 b。自感电动势变化过大 C穿过线圈中的磁通变化太大 d衔铁吸合前后磁路总磁阻相差很大 21。热继电器在通过额定电流时不动作，如果过载时能脱扣，但不再扣，反复调整仍是这样，则说明_c_.a热元件发热量太小 b热元件发热量太大 C双金属片安装方向反了 d。热元件规格错 22。热继电器从热态开始，通过 1.2 倍整定电流的动作时间是_d_.以内。a.5s b2min c10min d20min 23.电气线路中采用了两地控制方式。其控制按钮联接的规律是_b_.a。停止按钮并联，起动按钮串联 b停止按钮串联，起动按钮并联 C全为并联-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-24在 205t 桥式起重机电气线路中，每台电动机的制动电磁铁是_a_.时制动。a。断电 b。通电 C电压降低 25桥式起重机中电动机的过载保护通常采用_b_.a。热继电器 b。过电流继电器 C。熔断器 2660W220V 的交流白炽灯串联二极管后，接入 220V 交流电源，其消耗的电功率为_b_.a。60W b30W c15W d.7.5W 27在下列滤波电路中，外特性硬的是_a_.a电感滤波 b电容滤波 C。RC-型滤波 28.双极型晶体管和场效应晶体管的驱动信号_d_.a均为电压控制 b均为电流控制 C双极型晶体管为电压控制，场效应晶体管为电流控制 d。双极型晶体管为电流控制，场效晶体管为电压控制 29下列三种放大器中，输入阻抗高、输出阻抗低的放大器是_b_.a共发射极放大器 b共集电极放大器 C。共基极放大器 30.下列三种放大器中，电压放大倍数最小的是_a_.a共集电极放大器 b。共发射极放大器 C共基极放大器 31.共发射极放大电路在空载时，输出信号存在饱和失真。在保持输入信号不变情况下，若接上负载 RL 后，失真现象消失，这是由于_c_.a。工作点改变 b集电极信号电流减小 C交流等效负载阻抗减小 32.解决放大器截止失真的方法是_c_.a。增大基极上偏置电阻 b减小集电极电阻 RC。C。减小基极偏置电阻 33.若要提高放大器的输入电阻和稳定输出电流,则应引入_c_.a.电压串联负反馈 b.电压并联负反馈 c.电流串联负反馈 d.电流并联负反馈 34.若加在差动放大器两输入端的信号 Ui1 和 Ui2_a_.则称为共模输入信号.a.幅值相同且极性相同 b.幅值相同而极性相反 c.幅值不同且极性相反 d.幅值不同而极性相同 35。在射极跟随器中，已知 RE=3k，在保持输入信号不变的情况下，接上负载 RL=3k 后，交流等效负载阻抗减小为 1.5K，而输出电压仍近似不变。其主要原因是_c_.a。工作点改变 b输出电阻减小 C。输入电阻减小-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-36.若有两个放大电路 A1 和 A2，其空载时的电压放大倍数均相同，当施加同一个信号源时，分别得到输出电压UOA1=3.7V UOA2=3.5V.由此可知，放大电路性能 A1 比 A2 好，这是由于放大电路 A1 的_a_.a输入电阻 Ri 大 b。放大倍数 Au 大 C输出电阻 R。小。37.在放大电路中引入电压反馈，其反馈量信号是取自_b_.a输入电压信号 b。输出电压信号 C输入电流信号 d。输出电流信号 38.判别电压或电流反馈的方法是当负载短接后，反馈信号仍然存在的为_b_.反馈。a电压 b电流 C。电流和电压 39.抑制零点漂移最为有效的直流放大电路结构型式是_a_.a。差动放大电路 b。多级直流放大电路 C正反馈电路 40共模抑制比 Kcmr 是_c_.之比。a。差模输入信号与共模输入信号 b输出量中差模成分与共模成分 C差模放大倍数与共模放大倍数(绝对值)d。交流放大倍数与直流放大倍数(绝对值)41共模抑制比 KCMR 越大，表明电路_c_.a。放大倍数越稳定 b。交流放大倍数越大 C抑制温漂能力越强 d输入信号中差模成分越大 42.集成运算放大器的输入失调电压 Uio 是指_b_.a。输人为零时的输出电压 b输出端为零时，输入端所加的等效补偿电压 C。两输入端电压之差 43.衡量一个集成运算放大器内部电路对称程度高低，是用_a_.来进行判断 a。输入失调电压 Uio b。输入偏置电流 IIB c最大差模输入电压 Uidmax d最大共模输入电压 Uicmax 44。集成运放工作于非线性区时，其电路主要特点是_b_.a具有负反馈 b具有正反馈或无反馈 C。具有正反馈或负反馈 45.当集成运算放大器作为比较器电路时，集成运放工作与_b_区 a。线性 b。非线性 C线性和非线性 46。比较器的阈值电压是指_a_.a使输出电压翻转的输入电压 b。使输出达到最大幅值的基准电压 c.输出达到最大幅值电压时 d.使输出达到的最大幅值电压时的输入电压 47滞回比较器的回差电压U 是指_a_.a。正向阈值电压 UTH1 与负向阈值电压 UTH2 之差 b最大输出正电压和负电压之差 -精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-C。最大输入电压与最小输入电压之差 48若要求滞回比较器具有抗干扰能力，则其回差电压应_c_.a大于信号电压 b。大于输出电压 C大于干扰电压峰-峰值 49。振荡器产生振荡和放大器产生自激振荡，在物理本质上是_b_.a不同的 b相同的 C相似的 50.正弦波振荡电路维持振荡条件是_a_.aAF=1 bAF=-1 c。AF=0 51.根据产生正弦波振荡的相位平衡条件可知，振荡电路必须为_b_.反馈。a负 b正 C。无 52.正弦波振荡电路的类型很多,对不同的振荡频率,所采用振荡电路类型不同。若要求振荡频率较高，且要求振荡频率稳定，应采用_d_.aRC 振荡电路 b电感三点式振荡电路路 c。电容三点式振荡电路 d.石英晶体振荡电路 53甲类功率放大器的静态工作点应设于_c_.a。直流负载线的下端 b交流负载线的中心 C直流负载线的中点 54在二极管桥式整流电容滤波电路中，若有一个二极管接反，将造成_b_.a。半波整流 b。短路、损坏元件 C断路、不能工作 55。在直流稳压电路中，效率最高的是_b_.a串联型稳压电路 b开关型稳压电路 C。并联型稳压电路 56在开关型稳压电源中，开关调整管应始终处于_b_.a放大状态 b周期性通断状态 C。饱和状态 57图 2 所示电路中，晶体管 V 的 Icm=200mA，Bvceo=45V，工作在开关状态，使用后发现管子经常损坏，共主要原因是_c_.a。管子质量差 b饱和导通时间过长 C。管子由饱和转入截止时 KA 产生自感电动势 d管子由截止转入饱和时 KA 产生自感电动势 58.下列逻辑判断错误的是_b_.a。若 A+B=A，则 B=0 b.若 AB=AC,则 B=C c.若 1+B=AB,则 A=B=1 59.下列三组逻辑运算中，全部正确的一组是_a_.aAB=A+B,A+BC=(A+B)(A+C)b.A+B=A+B，(AB)C=A(BC)cA+BC=AB+AC,A(B+C)=AB+AC-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-60.最简逻辑表达式的条件应当是_c_.a乘积项个数最小 b。每一乘积项中变量的个数最少 C。乘积项个数最少，同时每个乘积项中变量的个数也最少 6l。与二进制数(11011010)B 相对应的十进制数为_b_.a.106 b.282 c.640 62.8421BCD 码(0010 1000 0010)8421BCD 所表示的十进制数是_b_.a。642 b282 c。640 63对逻辑函数进行化简时，通常都是以化简为_a_表达式为目的。a.与或 b.与非 c 或非 64.下列电路属于单极型器件集成的应是_c_.aTTL 集成电路 bHTL 集成电路 CMOS 集成电路 65使用 TTL 集成电路时应注意，TTL 的输出端_a_.a。不允许直接接地，不允许接电源+5V b。允许直接接地，不允许接电源+5V c。允许直接接地或接电源+5V 66.CMOS 集成电路的输入端_a_.a。不允许悬空 b。允许悬空 C必须悬空 67.TTL 集成逻辑门电路内部是以_b_.为基本元件构成的。a。二极管 b晶体管 C。场效应晶体管 68。四输入端的 TTL 与非门，实际使用时如只用两个输入端，则其余的两个输入端都应_a_.a。接高电平 b接低电平 C悬空 69HTL 与非门与 TTL 与非门相比_c_.a。HTL 比 TTL 集成度高 bHTL 比 TTL 作速度快 C。HTL 比 TTL 抗干扰能力强 70CMOS 集成逻辑门电路内部是以_d_为基本元件构成 a。二极管 b晶体管 C晶闸管 d场效应晶体管 71组合逻辑门电路在任意时刻的输出状态，只取决于该时刻的_c_.a。电压高低 b。电流大小 C输入状态 d电路状态 72。译码器属于_b_.a。时序数字电路 b。组合逻辑数字电路 C。运算电路 73。若欲对 160 个符号进行二进制编码,则至少需要_b_位二进制数。-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-a。7 b。8 c9 74下列集成电路中具有记忆功能的是_c_.a与非门电路 b。或非门电路 C。RS 触发器 75。若将一个频率为 10kHz 的矩形波，变换成一个 lkHz 的矩形波,应采用_c_电路。a二进制计数器 b译码器，C十进制计数器 76多谐振荡器主要是用来产生_b_信号。a正弦波 b矩形波 C。三角波 d锯齿波 77数字式万用表一般都是采用_c_显示器。aLED 数码 b。荧光数码 C液晶数码 d气体放电式 78近几年来机床电器逐步推广采用的无触点位置开关，80以上采用的是_c_型。a电容 b。光电 C高频振荡 d电磁感应 79GTR 的主要缺点之一是_d_.a。开关时间长 b。高频特性差 C。通态压降大 d。有二次击穿现象 80当阳极和阴极之间加上正向电压而门极不加任何信号时，晶闸管处于_b_.a导通状态 b。关断状态 C不确定状态 81晶闸管触发导通后，其门极对电路_b_。a仍有控制作用 b。失去控制作用 C有时仍有控制作用 82要想使正向导通着的普通晶闸管关断，只要_c_即可 a。断开门极 b给门极加反压 C使通过晶闸管的电流小于维持电流 83.对于一个确定的晶闸管来说,允许通过它的电流平均值随导电角的减少而_b_.a。增加 b。减小 C不变 84如果对可控整流电路的输出电流波形质量要求较高，最好采用_a_滤波。a。串平波电抗器 b并大电容 C。串大电阻 85.晶闸管整流电路中“同步”的概念是指_c_。a.触发脉冲与主电路电源电压同时到来，同时消失 b触发脉冲与电源电压频率相同 c.触发脉冲与主电路电源频率和相位上具有相互协调配合的关系 86.带续流二极管的单相半控桥式整流大电感负载电路，当触发延迟角 等于_c_时，流过续流二极管电流的平均值等于流过晶闸管电流的平均值。-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-a.120 b.90 c.60 87三相半波可控整流电路带电阻性负载时，每只晶闸管的最大导通角为_d_.a.60 b.150 c.90 d.120 88.三相半波可控整流电路带电阻性负载时，其触发延迟角 的移相范围是_b_.a.0 120 b.0 150 c.0-180 89.三相半波可控整流电路带阻性负载时，若触发脉冲加于自然换相点之前，则输出电压将_c_.a很大 b。很小 C出现缺相现象 90。三相半波可控整流电路带阻性负载时，当触发延迟角大于_a_时，输出电流开始断续。a。30 b60 C。90 91在三相半波可控整流电路中，当负载为电感性时，在一定范围内若负载电感量越大，则_d_.a输出电压越高 b。输出电压越低 C导通角 越小 d。导通角 越大 92带感性负载的可控整流电路加入续流二极管后，晶闸管的导通角比没有二极管前减小了，此时电路的功率因数_a_.a提高了 b。减小了 C并不变化 93.在需要直流电压较低、电流较大的场合，宜采用_d_整流电源。a单相桥式可控 b。三相桥式半控 C三相桥式全控 d。带平衡电抗器三相双反星形可控 94。带平衡电抗器三相双反星形可控整流电路中，平衡电抗器的作用是使两组三相半波可控整流电路_d_.a相串联 b相并联 C单独输出 d。以 180 相位差相并联 95。带平衡电抗器三相双反星形可控整流电路中，每只晶闸管流过的平均电流是负载电流的_d_.a。l2 倍 b。l3 倍 C。14 倍 d。l6 倍 96三相桥式半控整流电路中，每只晶闸管承受的最高正反向电压为变压器二次相电压的_c_.a 倍 b 倍 C。倍 d2 倍 97。三相桥式半控整流电路中，每只晶闸管流过的平均电流是负载电流的_c_.a。1 倍 b12 倍 C。13 倍 d16 倍 98。三相全控桥式整流电阻性负载电路中，整流变压器二次相电压的有效值为 U2?，当触发延迟角的变化范围在 30 一 60 之间时，其输出平均电压为 Ud=_b_.a b。c.d.99晶闸管整流装置，若负载端串接大电感使输出电流为平直波形，则负载上消耗的功率为_c_.-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-a.输出直流电压 Ud 与输出直流电流 Id 的乘积 b。输出直流电压 Ud 与输出有效电流 Id 的乘积 C输出有效电压 U 与输出直流电流 Id 的乘积 100.晶闸管交流调压电路输出的电压与电流波形都是非正弦波,导通角 _b_，即輸出电压越低时，波形与正弦波差别越大。a越大 b越小 c等于 90 101。把直流电源中恒定的电压变换成_d_的装置称为直流斩波器。a。交流电压 b可调交流电压 C。脉动方波直流电压 d。可调直流电压 102把_c_的装置称为逆变器。a。交流电变换为直流电 b。交流电压升高或降低 C直流电变换为交流电 d直流电压升高或降低 103从自动控制的角度来看，晶闸管中频电源装置在感应加热时是一个_b_.a。开环系统 b人工闭环系统 C。自动闭环系统 104。晶闸管中频电源的整流触发电路中，每个晶闸管的触发信号必须与主电路的电源同步，相邻序号器件的触发脉冲必须相隔_b_电角度。a.30 b.60 c.90 105晶闸管三相串联电感式电压型逆变器是属于_c_导通型。a。120 b150 C。180 106。在三相串联电感式电压型逆变器中，除换相点外的任何时刻，均有_b_晶闸管导通。a两个 b三个 C。四个 107。晶闸管三相串联二极管式电流型逆变器是属于_a_导通型。a。120 b150 C。180 108。在三相串联二极管式电流型逆变器中，除换相点外任何时刻，均有_a_晶闸管导通。a。两个 b。三个 C四个 109。电机的绝缘等级为 E 级，其最高容许温度为_b_ a105 b。120 c130 d。155 110为了降低铁心中的_a_，叠片间要互相绝缘。a涡流损耗 b。空载损耗 C短路损耗 d。无功损耗 111单相变压器一、二次额定电流是指温升不超过额定值的情况下，一、二次绕组所允许通过的_b_ a。最大电流的平均值 b。最大电流的有效值 c.最大电流的幅值-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-112。单相变压器在进行短路试验时，应将_a_ a。高压侧接入电源，低压侧短路 b。低压侧接入电源,高压侧短路 c。高压侧接入电源，低压侧短路，然后再将低压侧接入电源，高压侧短路 113。若将两台以上变压器投入并联运行，必须要满足一定的条件，而首先一个条件是_a_ a各变压器应为相同的联结组别 b各变压器的变比应相等 c。各变压器的容量应相等 114。电焊变压器的最大特点是具有_a_以满足电弧焊接的要求。a陡降的外特性 b软硬的外特性 C上升的外特性 115电力变压器耐压试验时间为_a_ a。lmin b。2min c5min 116油浸式电力变压器在实际运行中，上层油温一般不宜经常超过_a_。a。85 b。95 c105 117。若发现变压器油温比平时相同负载及散热条件下高_c_以上时，应考虑变压器内部已发生了故障。a。5 b。20 c10 d15 118将一台 38036V 和一台 22036V 同容量的变压器按图 3 方 法联接后，_a_。a变压器将被烧坏 b输出功率应小于两变压器容量之和 C。只要 38036V 变压器一次电流小于额定值就可运行 d。将 38036V 变压器二次绕组*端反接就可运行 119为了维护工作人员及设备安全，电流互感器在运行中，严禁其二次侧_a_。a开路 b。短路 C。接地 120当必须从使用着的电流互感器上拆除电流表时，应首先将互感器的二次侧可靠地_b_，然后才能把仪表联接线拆开。a。断路 b。短路 C接地 121。低压断路器中的电磁脱扣承担_a_保护作用。a过流 b过载 C失电压 d欠电压 122。直流电机电枢绕组都是由许多元件通过换向片串联起来而构成的_b_。a。单层闭合绕组 b。双层闭合绕组 C三层以上闭合绕组 123。直流电机在额定负载下运行时，其换向火花应不超过_c_-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-a.1 b C d2 124国家规定直流电机的五个火花等级中，_c_级为无火花 a.b C1 d2 125直流电机的电枢绕组若为单叠绕组，则绕组的并联支路数将等于_a_.a主磁极数 b。主磁极对数 C。两条 126。直流电机的电枢绕组若为单波绕组，则绕组的并联支路数将等于_d_.a。主磁极数 b。主磁极对数 C。一条 d。两条 127直流电机的电枢绕组不论是单叠绕组还是单波绕组，一个绕组元件的两条有效边之间的距离都叫做_a_.a。第一节距 b。第二节距 C。合成节距 d。换向节距 128。当直流发电机的端电压不变时，表示负载电流与励磁电流之间的变化关系曲线称为_d_.a空载特性曲线 b负载特性曲线 C。外特性曲线 d调整特性曲线 129。当直流发电机的负载电流不变时，表示其端电压与励磁电流之间变化关系的曲线称为_c_.a外特性曲线 b。空载特性曲线 C负载特性曲线 d调整特性曲线 130.并励直流发电机在原动机带动下正常运转如电压表指示在很低的数值上不能升高，则说明电机_a_.a还有剩磁 b没有剩磁 C。励磁绕组断路 131.修理直流电机时，如遇需要更换绕组，检修换向器等情况，最好对绕組及换向器与机壳之间作耐压试验，还要对各绕组之间作耐压试验，其试验电压采用_b_.a.直流电 b.交流电 c.交、直流电均可 132修理后的直流电机进行各项试验的顺序应为_c_.a。空载试验耐压试验负载试验 b空载试验负载试验耐压试验 C耐压试验空载试验负载试验 133直流电动机各电刷压力差_b_.a。应小于 0.5kPa b不应超过各电刷压力平均值的士 10 C。应超过各电刷压力平均值的士 5 d。一般情况下没有具体要求 134对于装有换向极的直流电动机，为了改善换向，应将电刷_a_.a放置在几何中心线上 b放置在物理中心线上 C。顺转向移动一角度 d逆转向移动一角度 135。监视电动机运行情况是否正常，最直接、最可靠的方法是看电动机是否出现_d_.a。电流过大 b转速过低 C电压过高或过低 d温升过高-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-136就机械特性的硬度而言，_c_的机械特性较硬。a。串励直流电动机 b。积复励直流电动机 C他励直流电动机 d。并励直流电动机 137。为了保证拖动系统顺利起动，直流电动机起动时，一般都要通过电阻或降电压等方法把起动电流控制在_d_额定电流范围内。a。2 倍 b1.1 一 1.2 倍 C1.1 一 1.2 倍 d.2 一 2.5 倍 138。他励直流电动机的负载转矩一定时，若在电枢回路中串入一定的电阻，则其转速将_b_ a上升 b下降 C。不变 139.他励直流电动机在所带负载不变的情况下稳定运行。若此时增大电枢电路的电阻，待重新稳定运行时，电枢电流和电磁转矩_b_ a。增加 b不变 C减小 140。一台他励直流电动机在带恒转矩负载运行中，若其它条件不变，只降低电枢电压，则在重新稳定运行后，其电枢电流将_a_ a不变 b下降 C上升 141。一台并励直流电动机在带恒定的负载转矩稳定运行时，若因励磁回路接触不良而增大了励磁回路的电阻，那么电枢电流将会_b_ a。减少 b。增大 C不变 142。对于要求大范围无级调速来说，改变_a_的方式为最好。a电枢电压 U b。励磁磁通 c。电枢回路电阻 R 143直流电动机的调速方案，越来越趋向于采用_c_调速系统。a。直流发电机一直流电动机 b交磁电机扩大机一直流电动机 c。晶闸管可控整流一直流电动机 d。磁放大器二极管整流一直流电动机 144。对直流电动机进行制动的所有方法中，最经济的制动是_b_ a机械制动 b。回馈制动 C。能耗制动 d。反接制动 145直流电动机如要实现反转，需要对调电枢电源的极性，而其励磁电源的极性_a_ a。保持不变 b同时对调 C变与不变均可 146。改变并励电动机旋转方向，一般采用_b_ a磁场反接法 b。电枢反接法 c。磁场、电枢绕组全反接 147.改变串励电动机旋转方向，一般采用_a_ a磁场反接法 b。电枢反接法 c。磁场、电枢绕组全反接-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-148。某三相异步电动机的额定电压为 380V，其交流耐压试验电压应为_d_ a380V b500V c。1000V d1760V 149。用自耦减压起动器 70的抽头给三相异步电动机减压起动时，减压起动电流是全压起动电流的 49。这个减压起动电流是指此刻_b_ a电动机的相电流 b。自耦减压起动器一次电流 C自耦减压起动器的二次电流 150。三相笼型异步电动机用自耦变压器 70的抽头减压起动时，电动机的起动转矩是全压起动转矩的_b_ a。36 b。49 C70 151三相异步电动机，若要稳定运行，则转差率应_c_ a大于临界转差率 b等于临界转差率 C。小于临界转差率 152。一台三相异步电动机，其铭牌上标明额定电压为 220380V，其联结应是_b_ aY/b/Y c/dY/Y 153。在电源频率和电动机结构参数不变的情况下，三相交流异步电动机的电磁转矩与_b_成正比关系。a转差率 b定子相电压的平方 c定子电流 d定子相电压 154。降低电源电压后，三相异步电动机的临界转差率将_c_ a。增大 b。减小 C不变 155。三相异步电动机在额定负载的情况下，若电源电压超过其额定电压 10，则会引起电动机过热；若电流电压低于其额定电压 10，电动机将_c_ a不会出现过热现象 b不一定出现过热现象 C。肯定会出现过热现象 156当负载转矩是三相联结笼型异步电动机直接起动转矩的 12 时，减压起动设备应选用_b_ a丫一起动器 b自耦变压器 C。频敏变阻器 157。三相异步电动机的正常联结若是形，当错接成丫形，则电流、电压和功率将如何变化_b_ a电流、电压变低，输出的机械功率为额定功率的 12 b电流、电压变低，输出的机械功率为额定功率的 13 c电流、电压、功率基本不变 158在三相绕线转子异步电动机的整个起动过程中，频敏变阻器的等效阻抗变化趋势是_b_ a由小变大 b由大变小 C。恒定不变 159三相绕线转子异步电动机采用频敏变阻器起动，当起动电流及起动转矩过小时，应_b_频敏变阻器的等效阻抗，以提高起动电流、起动转矩。a。增加 b减小 C。不改变-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-160。桥式起重机的主钩电动机，经常需要在满载下起动，并且根据负载的不同而改变提升速度。在吊起重物的过程中，速度亦需改变，则此电动机应选用_c_ a普通单笼型三相异步电动机 b。双笼型三相异步电动机 C。绕线转子三相异步电动机 161。为了使三相异步电动机的起动转矩增大，可采用的方法是_c_ a。增大定子相电压 b增大漏电抗 C。适当地增大转子回路电阻值 d增大定子相电阻 162。电磁调速异步电动机，是由三相笼型异步电动机、_b_、电磁转差离合器和控制装置组成。a伺服电机 b测速发电机 C直流电机 163三相绕线转子异步电动机的调速控制可采用的_d_方法。a改变电源频率 b。改变定子绕组磁极对数 C转子回路串联频敏变阻器 d。转子回路串联可调电阻 164绕线转子异步电动机的串级调速是在转子电路中引入_d_ a调速电阻 b。频敏变阻器 C调速电抗器 d附加电动势 165三相交流换向器异步电动机
