供电单位第一期继电保护技术竞赛培训班考试题（答案）

学员姓名 单位名称 成绩

一、填空题（每空1分，共44分）
1．距离I段是靠 （定值 ） 满足选用性规定，距离III是距靠 （时间定值） 满足选用性规定。
2．90°接线功率方向元件在 （出口 ） 附近发生 （三相） 短路时存在“死区”。
3．不接地电网发生单相接地短路时，故障线路测得零序电流为 （非故障元件电容电流和） ，非故障线路测得零序电流为 （自身电容电流） 。
4．距离Ⅰ、Ⅱ、Ⅲ段保护中， （III） 保护不受振荡影响，其原因是 （靠时间定躲过周荡）　。
5．距离保护Ⅲ段采用方向阻抗特性敏捷系数是采用全阻抗特性敏捷系数 倍。
6．故障发讯闭锁式方向高频保护 （不受） 振荡影响，区内故障伴随高频通道破坏，保护 （可以 ） 动作。
7．方向高频保护是比较线路两端 （功率方向） ，当满足 （功率方向同步指向线路） 条件时，方向高频保护动作。
8．相差高频保护是比较线路两端 （电流相） ，当满足 （电流相位同向） 条件时，相差高频保护动作。
9．在接地距离保护中，零序赔偿系数K= (Z0-Z1)/Z0 。

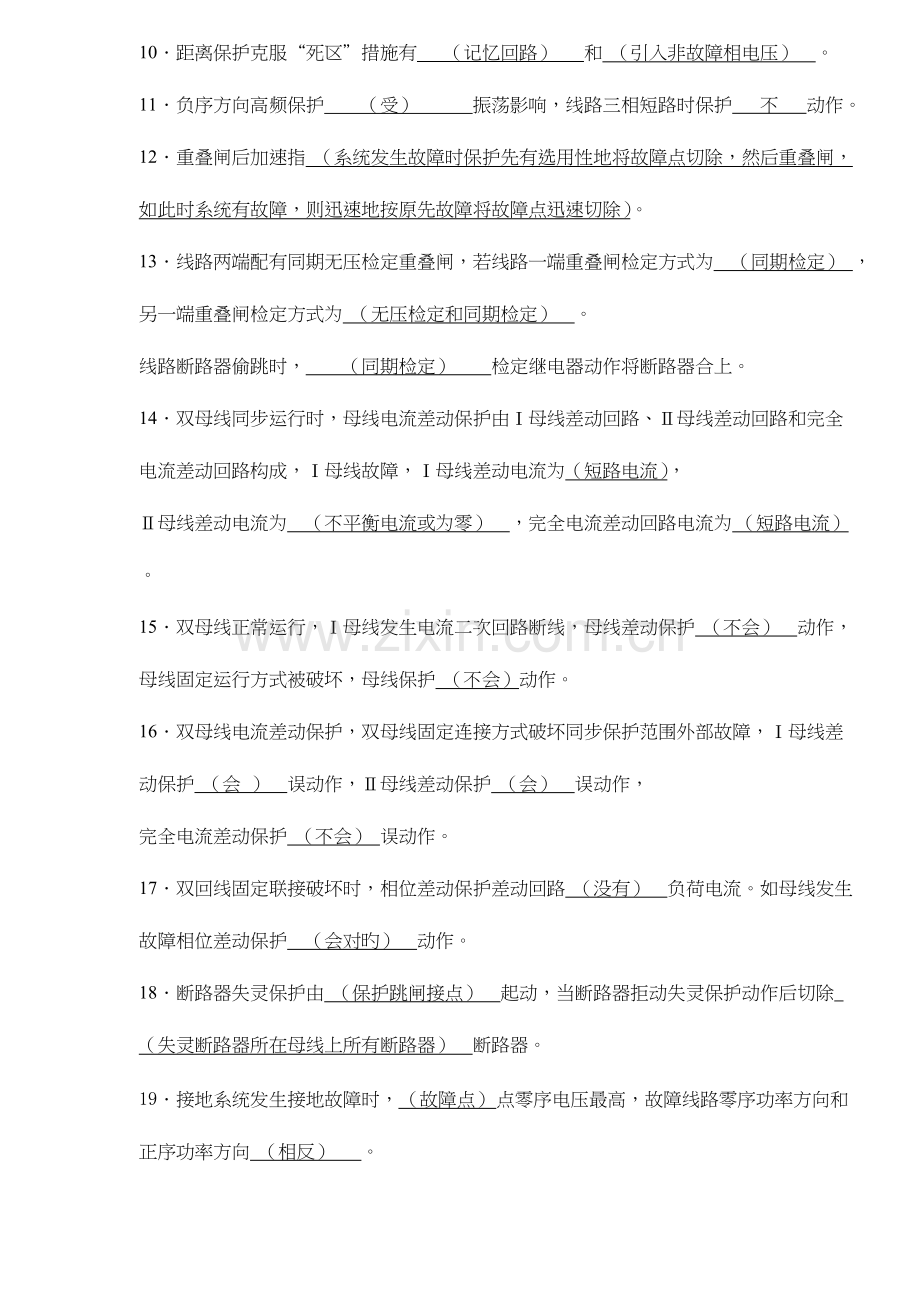

10．距离保护克服“死区”措施有 （记忆回路） 和 （引入非故障相电压） 。
11．负序方向高频保护 （受） 振荡影响，线路三相短路时保护 不 动作。
12．重叠闸后加速指 （系统发生故障时保护先有选用性地将故障点切除，然后重叠闸，如此时系统有故障，则迅速地按原先故障将故障点迅速切除）。
13．线路两端配有同期无压检定重叠闸，若线路一端重叠闸检定方式为 （同期检定） ，另一端重叠闸检定方式为 （无压检定和同期检定） 。
线路断路器偷跳时， （同期检定） 检定继电器动作将断路器合上。
14．双母线同步运行时，母线电流差动保护由Ⅰ母线差动回路、Ⅱ母线差动回路和完全电流差动回路构成，Ⅰ母线故障，Ⅰ母线差动电流为（短路电流），
Ⅱ母线差动电流为 （不平衡电流或为零） ，完全电流差动回路电流为 （短路电流） 。
15．双母线正常运行，Ⅰ母线发生电流二次回路断线，母线差动保护 （不会） 动作，母线固定运行方式被破坏，母线保护 （不会）动作。
16．双母线电流差动保护，双母线固定连接方式破坏同步保护范围外部故障，Ⅰ母线差动保护 （会 ） 误动作，Ⅱ母线差动保护 （会） 误动作，
完全电流差动保护 （不会） 误动作。
17．双回线固定联接破坏时，相位差动保护差动回路 （没有） 负荷电流。如母线发生故障相位差动保护 （会对旳） 动作。
18．断路器失灵保护由 （保护跳闸接点） 起动，当断路器拒动失灵保护动作后切除 （失灵断路器所在母线上所有断路器） 断路器。
19．接地系统发生接地故障时， （故障点） 点零序电压最高，故障线路零序功率方向和正序功率方向 （相反） 。
20．电抗变压器DKB转移阻抗为Z，为克服小电流时Z下降，应采用 （铍镆合金） ，阻抗Z阻抗角调整一般采用 （二次线圈上电阻） 。
21．所谓运用中电气设备，是指 所有 带电或 某些 带电及 一经操作 带电电气设备。
23．变压器保护动作评价：其纵差、重瓦斯保护按 高压侧 归类记录，各电压侧后备保护按各侧记录。
二、简答题（每题4分，共36分）
1．为保证电网保护选用性，上、下级电网保护之间逐层配合应满足什么规定？(问答P90)
2．在110~220KV中性点直接接地电网中，后备保护装设应遵照哪些原则？(问答P87)
3．高频通道由哪些基本元件构成及各元件功能。
　答案要点：基于电容电感并联谐振（阻波器），起隔离作用（耦合电容器），具有阻抗匹配、隔离和滤波作用（结合滤波器），（收发讯机）。
4．为何继电保护交流电流和电压回路要有接地点，并且只能一点接地？
答案要点：保证人身和设备安全。
5．保护装置调试定值根据是什么？要注意些什么？(问答P109)
6、新投入或经更改电流电压回路应运用工作电压和负荷电流进行那些检查？（问答P112）
7、画出WBZ-500保护差动保护原理框图。（WBZ-500阐明书）
8、简述LFP-900系列保护装置中工频变化量距离继电器特点。（LFP-900阐明书）
9、CSL-100系列保护正常运行时CPU计算所用定值取自RAM还是E2PROM？当用拨轮开关切换定值后为何要按确认键？（问答P67）
三、问答题（每题5分，共20分）
1. 试分析方向阻抗继电器消除多种类型故障死区措施。
答案要点：记忆回路和引入非故障相电压（或第三相电压）；
　　　　　记忆回路在发生对称故障和不对称故障时迅速段保护中起作用；
　　　　　引入非故障相电压在发生不对称故障时迅速段保护和延时段保护中起作用。
2. 详述330~500KV线路，应按什么原则实现主保护双重化？(问答P87)
3. 论述反应对称分量故障选相原理。
答案要点：三相短路：　　　　　　　
　　　　　两相不接地短路：　　　　

　　　　　　　　　　　　　　　　故障类型　　　BC　　　　　CA　　　　　AB

　　　　　接地短路：　　　　　　　　　　　也许为两相接地短路也也许为单相接地短路
　　　　　　　　　　　　　　　　首先运用将故障分为三类　BC和A－G、CA和B－G、AB和C－G；相位裕度角为
　　　　　　　　　　　　　　　　然后运用　分别将BC和A－G故障、CA和B－G故障、AB和C－G故障区别开。相位裕度角为
4. 试分析四边形阻抗动作判据各块区作用。
答案要点：第I象限区：　正方向动作区，Rs定值反应阻抗继电器克服过渡电阻能力和躲负荷能力，
X定值随过渡电阻增长而减少下斜线是为了克服由过渡电阻影响导致保护超越。
第II象限区：X为正R为负，是为了克服正方向发生金属故障，由于电流电压互感器误差使阻抗计算
电阻不为零而为负值导致保护拒动。
第IV象限区：X为负R为正，是为了克服出口通过渡电阻短路，由于电流电压互感器误差和过渡电阻影响使阻抗计算
电抗不为零而为负值导致保护拒动。
