银行装饰设计施工说明.doc

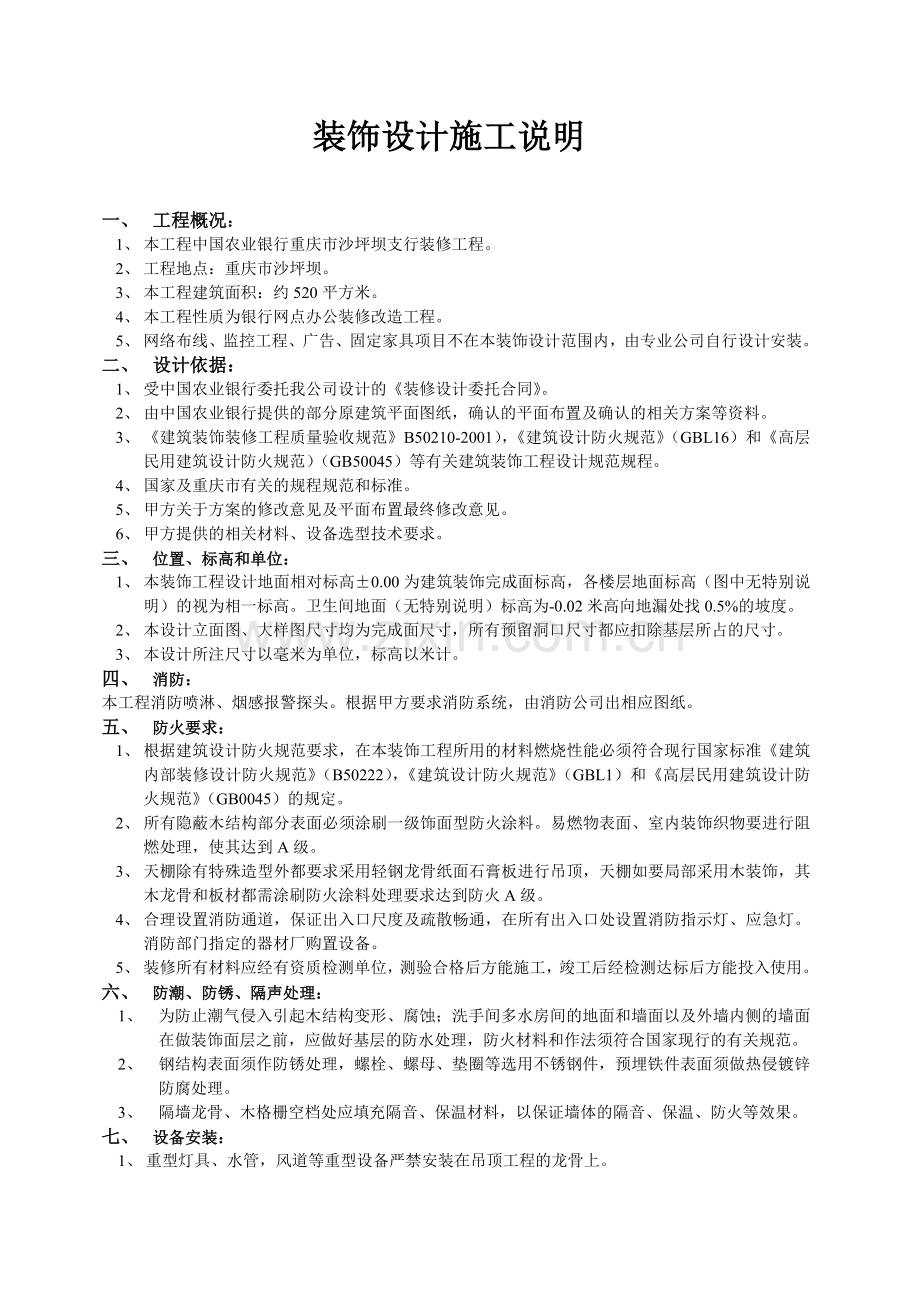

装饰设计施工说明一、 工程概况：1、 本工程中国农业银行重庆市沙坪坝支行装修工程。2、 工程地点：重庆市沙坪坝。3、 本工程建筑面积：约520平方米。4、 本工程性质为银行网点办公装修改造工程。5、 网络布线、监控工程、广告、固定家具项目不在本装饰设计范围内，由专业公司自行设计安装。二、 设计依据：1、 受中国农业银行委托我公司设计的装修设计委托合同。2、 由中国农业银行提供的部分原建筑平面图纸，确认的平面布置及确认的相关方案等资料。3、 建筑装饰装修工程质量验收规范B50210-2001），建筑设计防火规范（GBL16）和高层民用建筑设计防火规范）（GB50045）等有关建筑装饰工程设计规范规程。4、 国家及重庆市有关的规程规范和标准。5、 甲方关于方案的修改意见及平面布置最终修改意见。6、 甲方提供的相关材料、设备选型技术要求。三、 位置、标高和单位：1、 本装饰工程设计地面相对标高0.00为建筑装饰完成面标高，各楼层地面标高（图中无特别说明）的视为相一标高。卫生间地面（无特别说明）标高为-0.02米高向地漏处找0.5%的坡度。2、 本设计立面图、大样图尺寸均为完成面尺寸，所有预留洞口尺寸都应扣除基层所占的尺寸。3、 本设计所注尺寸以毫米为单位，标高以米计。四、 消防：本工程消防喷淋、烟感报警探头。根据甲方要求消防系统，由消防公司出相应图纸。五、 防火要求：1、 根据建筑设计防火规范要求，在本装饰工程所用的材料燃烧性能必须符合现行国家标准建筑内部装修设计防火规范（B50222），建筑设计防火规范（GBL1）和高层民用建筑设计防火规范（GB0045）的规定。2、 所有隐蔽木结构部分表面必须涂刷一级饰面型防火涂料。易燃物表面、室内装饰织物要进行阻燃处理，使其达到A级。3、 天棚除有特殊造型外都要求采用轻钢龙骨纸面石膏板进行吊顶，天棚如要局部采用木装饰，其木龙骨和板材都需涂刷防火涂料处理要求达到防火A级。4、 合理设置消防通道，保证出入口尺度及疏散畅通，在所有出入口处设置消防指示灯、应急灯。消防部门指定的器材厂购置设备。5、 装修所有材料应经有资质检测单位，测验合格后方能施工，竣工后经检测达标后方能投入使用。六、 防潮、防锈、隔声处理：1、 为防止潮气侵入引起木结构变形、腐蚀；洗手间多水房间的地面和墙面以及外墙内侧的墙面在做装饰面层之前，应做好基层的防水处理，防火材料和作法须符合国家现行的有关规范。2、 钢结构表面须作防锈处理，螺栓、螺母、垫圈等选用不锈钢件，预埋铁件表面须做热侵镀锌防腐处理。3、 隔墙龙骨、木格栅空档处应填充隔音、保温材料，以保证墙体的隔音、保温、防火等效果。七、 设备安装：1、 重型灯具、水管，风道等重型设备严禁安装在吊顶工程的龙骨上。2、 轻型灯具、风口等可吊挂在原有或附加大、中龙骨上，但必须做加固处理。3、 装饰工程施工中作好与设备工种协调配合工作，在保证装饰效果及使用功能的前提下，空调风口、消防喷淋等位置做到均衡布置。个别设备在影响整体效果时应由原设计方作适当调整。八、 墙体工程：1、 室内设计内部空间分隔，使用具有无毒、无害、重量轻、安装简便、施工快捷、结构牢固隔墙。并能满足建筑防火、隔声、保温、隔热抗震等方面要求的材料。2、 在确定隔墙后要经原建筑设计单位及相关部门确认后方可施工。3、 所有隔墙做法详见国家标准图集隔墙做法。九、 吊顶工程：一吊顶基底：本项目吊顶基底除个别特殊造型外主要采用DU50型承载系列优质轻钢吊顶龙骨必须有产品合格证书、安装说明书和国家质检部门认可的质检报告。1、 吊顶所用龙骨、吊杆、连接件必须符合产品组合要求，安装位置，造型尺寸必须准确，龙骨构架排列整齐顺直、牢固，表面必须平整。2、 龙骨架构连接必须牢固，拼缝严密无松动，安全可靠。3、 个别特殊造型局部采用木结构基底，木结构须按规范进行防火（达到国家防火A级要求）。4、 为了不影响吊顶的确定性，龙骨排列应与空调送风口、回风口、灯具、消防烟感喷淋、检修孔、消防喇叭等位置错开。5、 本工程施工图无特别说明，设计均为上人吊顶，采用/8通丝吊杆，间距1200，主龙骨间距为900-1200，次龙骨间距为400。6、 大面积吊顶需每隔12米设承载龙骨（主龙骨）上部焊横卧龙骨一道，以加强承载龙骨（主龙骨）侧向稳定性和吊顶整体性，主龙骨可以电焊，但应点焊，以防止焊接时杆件变形，次龙骨不能焊接。二吊顶面层：1、 本项目施工图纸中除无特别说明外，均采用燃烧性能达到A级的普通纸面石膏板，燃烧性能达到A级的防火纸面石膏板，采用的规格12003000（2400）9.5mm，接缝处采用进口穿孔纸带和专用填缝腻子填平。纸面石膏板接缝均留3mm-5mm缝，石膏板安装先将石膏板材就位，然后用镀锌自攻螺丝将石膏板固定在龙骨上。自攻螺丝间距不得大于200mm，距石膏板边应为10mm-16mm，自攻螺丝应做防锈。2、 纸面石膏板的接缝如无龙骨时，需加与次龙骨相同型号的横撑龙骨，所有开洞口四边均应有次龙骨或附加龙骨加固。3、 重要工程项目，如采用双层纸面石膏板吊顶，上、下层石膏板应错缝放置，石膏板搭接处刷白乳胶，使其达到良好的刚度。4、 纸面石膏板墙头接缝处应开坡口，加贴嵌缝带，刮嵌缝腻子，磨平。纸面石膏板吊顶面积超过缩缝。5、 在建筑构造变形缝外，根据构造变形缝伸缩量选用变形缝装置。6、 纸面石膏板嵌缝腻子，嵌缝带及石膏板的专用胶均由生产厂配套供应。7、 、一般轻型灯具、风口，可吊挂在现有附加的主、次龙骨上，但重型灯具、水管、风道等，则须直接吊挂在结构顶板上，不得与吊顶相连。十、 抹灰工程：1、 墙面抹灰做法必须按照住宅装饰装修工程施工规范（GB50327-2001）的施工要求，其质量标准必须达到建筑装修工程质量验收规范（GB50210-2001）的质量要求。2、 所有墙面抹灰的高度必须高于与此墙面相交的吊顶标高200mm。3、 本工程中墙面贴墙纸，墙面乳胶漆等直接有墙面作装饰效果的抹灰均按照高级抹灰验收标准施工，其余施工图中未做特殊说明的均按照中级打灰验收标准施工。4、 施工图中门洞的做法如无特殊说明，阴阳角均做垂直。5、 本施工图中所画抹灰层厚度均理想状态为20mm, 现场要达到面平整，当抹灰总厚度超出35mm, 应加钢丝网以免抹灰面开裂,处理。十一、 腻子工程：1、 墙面腻子做法必须按照住宅装饰装修工程施工规范（GB50327-2001）的施工要求，其质量标准必须达到建筑装修工程质量验收规范（GB50210-2001）的质量要求。2、 在做腻子工程前必须对基层中有裸露金属处做防锈处理，对木基层刷防火涂料并达到建筑内部装修设计防火规范（GB50222）的标准。3、 本工程中所有木结构与墙体相连接处，即所有具有震动的地方均做弹性腻子，以防止后期开裂。4、 腻子的粘结强度应符合建筑室内用腻子（JG/T3049）N型的规定。十二、 石材工程：一材料1、 石材应符合现行国家家标准建筑材料放射性核限量（GB6566-2001）A类装修材料的要求。2、 石材加工应符合现行国家和建筑行业标准天然花岗石建筑板材（GB/T18601-2001）、天然大理石建筑板材（JC/T79-2001），板材的尺寸允许偏差，但应达到国家标准中优等品的要求。3、 石材加工应符合现行国家和建筑行业标准天然花岗石建筑板材（GB/T18601-2001）。4、 型钢均采用Q235号钢，立柱宜选用槽钢，应用角码固定在土建承重结构上，横梁宜选用角钢。5、 焊条：E4303碳钢焊条。6、 填缝胶应采用环氧树脂AB型：嵌缝胶符合国家建材行业标准干挂石材幕墙用环氧树脂胶粘剂（JC887-2001）。7、 所选用的填表缝胶必须是石材专用胶粘剂，以防止胶体对石材产生“油渍”污染，施工前在工地可作相容性试验。8、 不锈钢干挂件和锚固件A、 不锈钢材的技术要求应符合现行国家标准不锈钢冷轧钢板（GB/T3280）或不锈钢冷轧钢板（GB/T4237）的规定。B、 不锈钢干挂件受力托板厚度4mm，并应按有关规范进行截面验算。9、 无特别说明，贴石材厚度为20mm厚，干挂石材及墙面弧形干挂部分厚度为25mm-30mm.二钢骨架的施工要求1、 钢骨架宜选用槽钢，以方便横梁的焊接，同时也避免角钢容易扭曲的缺陷，钢立柱必须与土建承重结构有良好的固定，轻质隔墙上梁高大于100mm的钢筋混凝土封闭圈梁（C20混凝土）可以作为钢立柱的侧向稳定支撑点，立柱长细比不应大于150mm。2、 钢立柱的间距宜与石材墙面竖向分缝位置相一致，并在同一工程中保持一致，以方便钢横梁的加工制作，同时也能减少石材的规格。3、 钢立柱的施工应根据现场测量放线定位施工，一般先施工同一墙面的两端立柱，检验合格后再拉通线，然后顺序安装中间立柱。4、 钢立柱全高垂直允许偏差2mm（双向）。5、 钢横梁可采用角钢或槽钢，横梁断面不宜小于404横梁两端与钢立柱焊接，横梁桡度应L/400。6、 钢横梁上安装不锈钢干挂件的螺孔应按设计尺寸预先用台钻钻孔，不得在现场用电焊烧孔。7、 钢骨架的焊接均为构造单边焊缝，焊缝高度为4mm，焊接电流要小，注意防止焊接烧咬缺陷。8、 所有钢骨架焊接完毕，要经自检合格后，报请监理工程师检验。待按隐蔽工程检验合格后，均除锈、涂红丹防锈漆二度。9、 干粘法与干挂法的钢骨架施工方法基本相同，但应按工程要求在干粘点位置加焊短角钢。10、 干挂石材柱头和自重较重的石材、石线，必须对钢结构进行加固处理，以确保工程安全。11、 按照所选用的环氧树脂AB型工程胶的配比，适量混合A、B双组份胶料，用小铲刀翻拌均匀，要注意随用随伴和，不能使用超过施工有效时间的胶。伴胶时最好在石材背面粘接点处翻拌，使石材表面上的石粉能伴入胶体内。12、 所有钢结构必须经过专业设计制作，达到安全要求。若结构上不能满足要求，必须反馈设计师，进行协商处理。十三、 裱糊及墙布工程：1、 壁纸、壁布的种类、规格、图案、颜色和燃烧性能等级必须符合国家现行标准的有关规定。2、 裱糊工程基层处理质量符合以下要求：A、 基层腻子应平整、坚实、牢固，无粉化，起皮和裂缝；腻子的粘贴强度应符合建筑室内用腻子（JG-T3049）N行的的规定。B、 基层表面颜色应一致。C、 裱糊前应用封闭底胶涂刷基层。3、 本工程中，其壁纸墙的图案由设计师按甲方指定厂家提供样板进行选样，图中无特别说明的，裱糊后各幅拼接应横平竖直，正面无胶痕，各幅拼接应横平竖直，图案端正，拼缝处图案花纹吻合，阳角处无接缝。距离1.5m正视不显拼接边缘整齐拼接处图案应吻合，不留缝、搭接、不显拼缝，阴角处搭接应顺光，阳角处应无接缝，裱糊饰面表面质量，色泽一致，无斑污，无毛边，墙纸的封底应采用基膜。4、 所有裱糊工程应符合住宅装饰装修工程施工规范（GB50327-2001）的规定及要求，质量必须符合国家装饰装修工程质量验收规范（GB50210-2001）的质量要求。5、 裱糊工程所有胶粘剂必须符合GB8583-2001中有害物质限量要求，裱糊使用的胶粘剂按壁纸或壁布的品种相配套，应具备无毒无害，粘贴牢固等性能。6、 裱糊与挂镜线、贴面板、踢脚板、电器槽盒等交接处应交接严密，无漏贴、补贴，不覆盖需拆卸的活动件。十四、 木饰面工程：1、 木材的品种等级、质量骨架含水率必须符合木结构施工质量验收规范（GB502060-2002）的有关规定，并符合建筑室内装修设计防火有关规定。2、 本工程无特别说明，木饰面基层用4030木龙骨打底校平，间距为300。面层用15mm厚木工板，同时作好防火、防潮、木护墙板制作尺寸正确，安装必须牢固。3、 所选用饰面板规格为2400mm1200mm3mm,所有饰面板用主材清单指定板材，其颜色和纹路美观，木龙骨、木饰面和塑料饰面板的燃烧性能符合国家防火规范。4、 本工程中如无特别说明，饰面板锣缝深度，其均为3深，缝中并做黑色填缝剂处理。5、 所用粘贴剂用白乳胶，必须是优质的，无毒、无害，达到民用建筑工程室内环境污染控制规范（GB50325）的规定，并必须粘贴牢固，在大面积贴饰面板时，应补射纹钉，纹钉间距不小于200mm。6、 本工程中所有木饰面油漆工程均用硝基清漆，需要染色的必须做到按施工图中染色标准。十五、 玻璃镜及不锈钢工程：一玻璃镜1、 图中无特别说明的，基层做法与木饰面基层做法及要求相同。2、 所用镜面必须镜面光泽，图中未特别说明，其车边宽度均在15mm宽。3、 在大面积贴镜面工程中，镜面背面和基层面用齿型刮板满刮玻璃胶，挤压固定24小时后再用广告钉加固（玻璃镜上开孔直径必须大于广告钉的丝杆杆直径3并在开孔断面处加橡胶垫），镜面接缝必须留3宽并用填缝剂填缝。4、 所有镜片均为防潮镜。 二不锈钢饰面1、 图中无特别说明，其基层做法与木饰面基层做法及要求相同。2、 不锈钢型材饰面，如图中无特别说明，选用的厚度均为1.2mm。十六、 油漆工程1、 油漆工程应在地面工程，水暖电器安装工程完工后进行。施工时环境温度要求不低于5摄氏度，相对温度不大于60%。2、 油漆涂刷时，基层表面应充分干燥，木基层含水率应控制在12%，抹灰表面水大于6%，每遍油漆施工时，应待前一遍油漆干燥后进行涂刷最后一遍油漆时，不得随意加入催化剂。3、 木基层涂刷油漆时，应横平竖直，纵横交错，均匀一致。涂刷清色油漆时，在操作中应注意色调均匀，拼色相互一致，擦眼刮平，木纹清楚，表面不得显露疤痕。不允许有漏刷、脱皮、裹棱、流坠、皱皮现象；表面光亮柔和，光滑无挡手感，颜色一致，无刷纹。所有油漆颜色应做小样，经设计方认可后才能进行大面积施工。4、 所有的木饰面表面油漆均做硝基清漆，需要染色处做相应染色处理。十七、 玻璃工程1、 外墙除图中注明的12MM钢化玻璃外。其余部分都采用8MM+8MM安全玻璃。2、 图中柜台防弹玻璃墙必须采用甲方指定的安全玻璃供应商提供的安全玻璃。3、 玻璃于玻璃接缝处必须打玻璃胶，在与硬物连接处应加胶垫，玻璃安装必须符合GB50327-2201玻璃隔墙施工规范。4、 叠层玻璃应用无影胶粘贴，所有暴露在外面的玻璃边口均做磨边倒角处理。5、 热弯玻璃必须经过现场尺寸校核后，按实际尺寸进行加工和安装。十八、 门窗工程1、 在做门、包门套前必须复核现场预留门洞位、门洞大小及高度是否符合施工图上的要求。2、 图中所有防火门，需符合消防规定防火等级要求，如颜色与整体不一致，可适当对表面作装饰处理，但不得改变其内部结构。3、 所有木门应采用烘干的木材，含水率应符合建筑木门、木窗（JG/T122）的规定。4、 所有地弹门其地弹簧做法详见产品安装说明书。5、 施工图中所标注为“原有建筑外窗”为原建筑设计窗，装修设计中不对其窗做任何修改。6、 所有门、窗必须做到推拉顺畅，具有隔音的要求。GB50327-2001要求施工。7、 门窗安装必须按照住宅装饰装修工程施工规范（GB50210-2001）。8、 门窗制作质量标准符合设计要求的前提下必须符合国家装饰装修工程质量验收规范。十九、 地面工程 一、地面基层1、 基层表面必须平整，四角方正，有地漏和供排除液体的基层，其坡度应满足排液要求，施工图中无特别说明按照0.5%找坡。2、 基层结构层（保温层、防潮层、找平层、结合层）的材质、强度、密度必须符合施工规范的规定。3、 无特别说明，找平层用水泥沙浆打底，其厚度为30。4、 铺设地毯或其它粘贴面层的基层必须平整、光滑、干燥、密实、洁净，不得有裂纹脱皮和起砂。 二、石材及地面砖铺贴1、 石材、地面砖铺贴时应保持水平就位。2、 铺贴后应及时清理表面，24小时后应用1：1水泥浆灌缝，选择与地面颜色一致的颜料与白水泥拌和均匀后嵌缝。3、 地铺地面的要求必须符合建筑装饰装修工程质量验收规范（GB50210-2001）的优良等级。4、 地砖的铺贴方法必须符合住宅装饰装修工程施工规范（GB50327-2001）中地面铺装工程的规定。二十、 细部工程1、 木门窗套的制作安装应符合下列规定：A、 门窗洞口应方正垂直，预埋木砖应符合设计要求，并应进行防腐处理。B、 根据洞口尺寸，门窗中心线和位置线，用方木制成格栅骨架并应做防腐处理横撑位置必须与预埋件位置重合。C、 格栅骨架应平整牢固，表面刨平，安装格栅骨架应方正，除预留出板面厚度外，格栅骨架与木砖间的间隙应垫以木垫，连接牢固。安装洞口格栅骨架时，一般先上墙后两侧，洞口上部骨架应与紧固件连接牢固。D、 与墙体对应的基层板板面应进行防腐处理基层板安装应牢固。E、 饰面板颜色，花纹应谐调，板面应略大于格栅骨架，大面应净光，小面应刮直。木纹根部应向下，长度方向需要对接时，花纹应通顺。F、 贴脸、线条的品种、颜色、花纹应与饰面板谐调。贴脸接头应成45角，贴脸与门窗套板面结合应紧密、平整，贴脸或线条盖住其接头位置应避开视线平视范围，宜室内地面2m以上或1.2m以下，接头应留在横撑上，抹灰墙面应不小于10。2、 木窗帘盒的制作安装应符合下列规定：A、 窗帘盒宽度应符合设计要求，当设计无要求时，窗帘盒宜伸出窗口两侧200-300，窗帘盒中线应对准窗洞中线，并使两端伸出窗口长度相同，窗帘盒下沿与窗口上沿应平齐或略低。B、 当采用木龙骨双包夹板工艺制作窗帘盒时，遮挡板外立面不得有明榫、露钉帽，底边应做封边处理。C、 窗帘盒底板可采用后置埋木楔或膨胀螺栓固定，遮挡板与顶棚交接处宜用角线收口，窗帘盒靠墙部分应与墙面紧贴。D、 窗帘轨道安装应平直，窗帘轨固定点必须在底板的龙骨上，连接必须用木螺钉，严禁用圆钉固定，采用电动窗轨时应按产品说明书进行安装调试。3、 橱柜的制作安装应符合下列规定A、 根据设计要求及地面及顶棚高，确定橱柜的平面位置和标高。B、 制作木框时，整体装门面应垂直平面应水平，框架交接处应做榫连接，并应涂刷木工乳胶。C、 侧板、底板、面板应用扇头钉与框架固定牢固，钉帽应做防腐处理。D、 抽屉应采用燕尾榫连接，安装时应配置抽屉滑轨。E、 五金件可先安装就位，油漆之前将其拆除，五金件安装应整齐、牢固。二十一、 卫生间器具及管道安装工程1、 各种卫生设备与地面或墙体的连接应用金属固定件安装牢固；金属固定件应进行防腐处理；当墙体为多孔砖墙时，应凿孔填实水泥砂浆后再进行固定件安装；当墙体为轻质隔墙时，应在墙体内设后置埋件，后置埋件应与墙体连接牢固。2、 各种卫生器具安装的管道连接件应易于拆卸、维修；排水管道连接应采用有橡胶垫片排水栓；卫生器具与金属固定件的连接表面应安置铅质或橡胶垫片；各种卫生陶瓷类器具不得采用水泥砂浆窝嵌。3、 各种卫生器具与台面、墙面、地面等接触部位均采用硅酮胶或防水密封条密封。4、 各种卫生器具安装验收合格后应采取适当的成品保护措施。5、 管道敷设应横平竖直，管卡位置及管道坡度等均应符合规范要求；各类阀门安装应位置正确且平正，便于使用和维修。6、 嵌入墙体、体面的管道应进行防腐处理并用水泥保护，其厚度应符合下列要求；墙内冷水管不小于10mm、热水管不小于15，嵌入地面的管道不小于10，嵌入墙体、地面或暗敷的管道应做隐蔽工程验收。7、 热水管安装应左热右冷，平行间距应不小于200，当冷水热水供水系统采用分水器供水时应采用半柔性管材连接。8、 各种新型管材的安装应按生产企业提供的产品说明书进行施工。二十二、 灯具工程1、 本施工图中所有灯具大小均为示意尺寸，并只对灯的中心进行定位，而灯的款式由厂家提供样品由设计人员选定，施工时安装固定灯的尺寸应根据选用的灯现场确定。2、 灯的安装方法详见灯具安装说明书。3、 安装在镜面或者玻璃面具有高发热量的灯具，开孔尺寸应考虑灯具散热问题，并在玻璃与灯具之间加装隔热垫片。二十三、 五金工程1、 本装饰工程中所有洁具及五金件的安装方法及尺寸均按照（其施工说明书）施工，图纸中不再另注明。2、 本工程中无特别说明，门锁安装高度为950高（以锁心到装修好完成地面尺寸）；卫生间厕纸盅高度为650高（以出纸底到装修好完成地面尺寸）。二十四、 施工注意事项1、 有装饰材料必须符合室内装饰装修材料有害物质限量10项强制性国家标准详见国质检标函2002392号。工程质量必须符合建筑装饰装修工程质量验收规范（GB50210-2001）、木结构工程施工质量验收规范（GB50206-2002）的规定，施工按照住宅装饰装修工程施工规范（GB50327-2001）的施工要求。2、 不得任意变更设计图纸及选材和用料，必须更改时，可根据甲方要求及时与设计方联系，图纸与现场不符合时由设计人员现场协调解决。3、 为确保设计效果，重要材料选样需要符合设计要求，施工中须严格遵守国家有关防火规范的要求，隐蔽工程须经有关部门验收合格后方可封闭。4、 为方便于施工，在保证设计装饰效果不变的前提下，内部构造可根据施工方常用做法作适当调整但必须确保安全、可靠。5、 鼓励用新方法施工，但必须经设计方同意。6、 建筑装饰工程施工必须与水电空调等专业图纸密切配合施工，发现矛盾应及时组织有关方面共同协商解。7、 施工中发现问题应及时通知设计人员协商处理，不应明知有误而继续按图施工。8、 本装饰工程中所有客户门扇都要安装防撞条，卫生间内所有阴角都打玻璃胶。9、 本装饰工程无特别说明，天花乳胶漆漆颜色为米白色。二十五、 工程主材1、 凡图纸与现场不符合时由设计单位在施工中完善，如有疑问或者图纸不详处，可以直接咨询设计师。2、 主要材料颜色需经设计师和甲方认可后方可施工。
