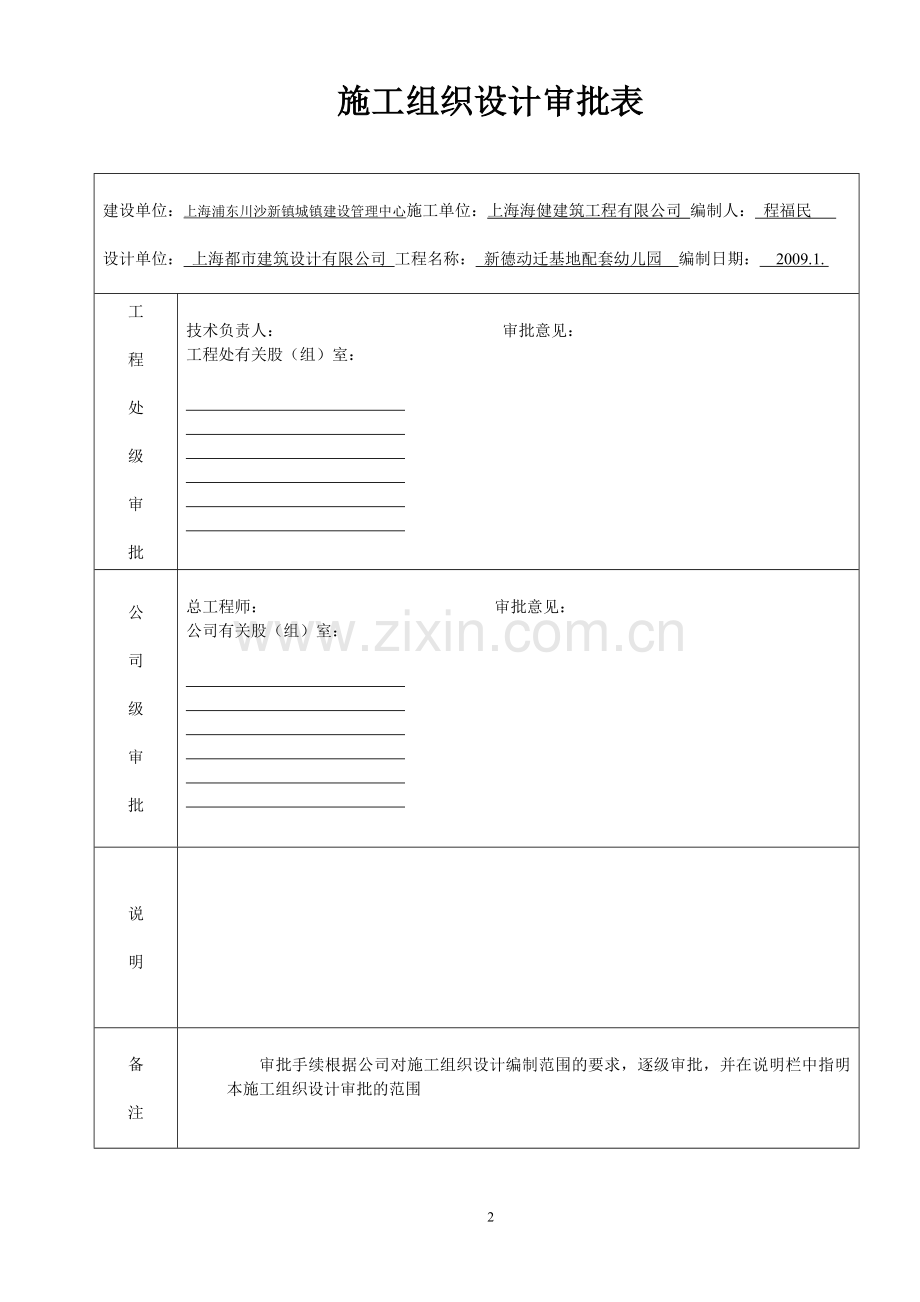

现场安全管理资料 临时用电施工组织设计A4工程名称：SGM空箱管理中心（CMC）项目二期建设单位：上海联明投资发展有限公司监理单位：上海大通工程监理有限公司施工单位：上海浦东川沙建筑工程有限公司编制日期：二00四年十月施工组织设计（方案）报审表工程名称：新德动迁基地配套幼儿园 编号：致：上海灏佳建筑工程咨询有限公司 （监理单位）我方已根据施工合同的有关规定完成了 外墙保温 施工组织设计（方案）的编制，并经上级技术负责人审查批准，请予以审查。附：外墙保温方案总包单位（章） 分包单位（章） 总包项目经理 分包项目经理 日 期 日 期 专业监理工程师审查意见：专业监理工程师 日 期 总监理工程师审核意见：项目监理机构 总监理工程师 日 期 施工组织设计审批表建设单位：上海浦东川沙新镇城镇建设管理中心施工单位：上海海健建筑工程有限公司 编制人： 程福民 设计单位： 上海都市建筑设计有限公司 工程名称： 新德动迁基地配套幼儿园 编制日期： 2009.1. 工程处级审批技术负责人： 审批意见：工程处有关股（组）室： 公司级审批总工程师： 审批意见：公司有关股（组）室： 说明备注审批手续根据公司对施工组织设计编制范围的要求，逐级审批，并在说明栏中指明本施工组织设计审批的范围目 录一、 编制依制及说明二、 工程概况三、 用电量计算四、 配电箱的选择五、 临时配电线路的设置及走向六、 安全用电技术措施及电气防火措施七、 施工现埸临时用电线路布置图一、 编制依据及说明1、 建设单位提供的工程设计施工图；2、 上海市建设工程施工现场安全标准化管理的有关规定；3、 施工现场临时用电安全技术规范JGJ4688；4、 建筑施工安全检查标准JG5999；5、 PKPM施工安全设施计算软件；6、 施工现场的踏勘及施工用电机械配备情况。二、 工程概况建设单位：上海联明投资发展有限公司；设计单位：上海中海建筑设计院；施工单位：上海浦东川沙建筑工程有限公司。本工程位于浦东新区上川路南，金穗路东，本施工组织设计项目为上海联明投资发展有限公司扩建SGM空箱管理中心（CMC）项目二期工程，位于基地西南部的一层二车间和东北部的一层三车间及一层厕所组成，其中二车间为钢结构一层,建筑面积10306平方米,三车间为钢结构一层,建筑面积4115平方米,厕所为砖混一层,建筑面积37平方米,总计建筑面积为14458平方米。其中二、三车间结构形式为单层钢结构,按7度抗震设防设计，近震，抗震等级为三级，场地为类场地。二车间0.00相当于绝对标高+4.900，三车间0.00相当于绝对标高+4.950，室内外高差1.5m。厕所0.00相当于绝对标高+4.900。二、三车间工程基础：基础采用有梁式承台基础，承台尺寸为40003000、40004000、44005400等，基础开挖后当遇到暗浜时，杂填土回填时应将其彻底清除干净后，用砂垫层分层夯实，分层厚度不得大于300mm，分层夯实后砂干容重不应小于16KN/M3。二、三车间工程主体：上部主体结构采用钢结构，混凝土强度等级为C30。二、三车间工程建筑：-1.200以下，墙体材料采用MU10小型混凝土砌块，M10水泥砂浆砌筑。-1.200以上采用MU10小型加气混凝土砌块，M10混合砂浆砌筑。外墙0.900标高以上采用夹芯彩钢板，屋面为钢梁，C型钢檩条，0.5mm厚彩钢板。地面做法：素土夯实（要求分层夯实，每层厚度不超过300mm），200厚碎石垫层压实，20厚粗砂垫层，200厚C20混凝土分仓浇制，每6米设分仓缝（20宽），沥青嵌缝，面层金刚砂骨料地坪。外门窗采用白色塑钢门窗，内门采用木门、塑钢门及防火门，门、窗采用白片浮法玻璃。内墙面采用乳胶漆和涂料墙面，卫生间采用瓷加气混凝土砌块。三、 用电量计算1、工地临时供电包括施工及照明用电两个方面，计算公式如下： 其中 P 计算用电量(kW)，即供电设备总需要容量； Pc 全部施工动力用电设备额定用量之和； Pa 室内照明设备额定用电量之和； Pb 室外照明设备额定用电量之和； K1 全部施工用电设备同时使用系数； 总数10台以内取0.75；1030台取0.7；30台以上取0.6； K2 室内照明设备同时使用系数，取0.8； K3 室外照明设备同时使用系数，取1.0； 综合考虑施工用电约占总用电量90%，室内外照明电约占总用电量10%，则有 本例计算中K1=0.70； 全部施工动力用电设备额定用量： - 序号 额定功率(kW) 距离电源(m) 机具名称 1 7.30 2.00 500L混凝土搅拌机 2 1.20 2.00 200325L砂浆搅拌机 3 2.00 5.00 平板式振动器 4 5.60 2.00 木工平刨床 5 3.00 2.00 木工圆据机 6 7.00 3.00 钢筋切断机(GJ-40) 7 40.00 5.00 直流电弧焊机 8 120.00 8.00 泥浆泵(红星-30) - 经过计算得到 P = 161.54kW。 2、变压器容量计算: 变压器容量计算公式如下： 其中 P0 变压器容量(kVA)； 1.05 功率损失系数； cos 用电设备功率因素，一般建筑工地取0.75。 经过计算得到 P0 = 1.4161.54 = 226.15kVA。 3、配电导线截面计算: 1）按导线的允许电流选择： 三相四线制低压线路上的电流可以按照下式计算： 其中 Il 线路工作电流值(A)； Ul 线路工作电压值(V),三相四线制低压时取380V。 经过计算得到 Il = 2226.15 = 452.30A。 对于不同类型的铜导线，其截面积分别为： TJ型铜裸线 120.0mm BX型铜芯橡皮线 150.0mm BV型铜芯塑料线 185.0mm 2）按导线的允许电压降校核： 配电导线截面的电压可以按照下式计算： 其中 e 导线电压降(%)，对工地临时网路取7%； P 各段线路负荷计算功率(kW)，即计算用电量； L 各段线路长度(m)； C 材料内部系数，三相四线铜线取77.0，三相四线铝线取46.3； S 导线截面积(mm2)； M 各段线路负荷矩(kW.m)。 对于不同类型的铜导线，其截面积分别为： TJ型铜裸线 16.0mm BX型铜芯橡皮线 2.5mm BV型铜芯塑料线 2.5mm 我们选择上面结果的最大值，得到如下结果： 对于不同类型的铜导线，其截面积分别为： TJ型铜裸线 120.0mm BX型铜芯橡皮线 150.0mm BV型铜芯塑料线 185.0mm四、配电箱的选择： 1、总配电箱至分配电箱的电缆（设定分配电箱的安全载流量为60A），则查附表得干线BLV1（BLV2）电缆的导线截面为35 MM2 （16 MM2），中性线截面为10MM2（6 MM2），采用PVC绝缘五芯钢带肋电缆，规格型号为：YC335+210（YC316+26）。（见施工现场临时用电线路布置图） 2、配电箱的选择：根据施工现埸用电总容量，总配电箱采用BD150（安全载流量为150A），分配电箱计3只，采用BD60（安全载流量为60A），移动式开关箱采用BD20（安全载流量为20A）。五、临时配电线路的设置及走向：1、现埸施工配电线路，从配电间出来至设在工地现埸的总配电箱采用三相五线制。从总配电箱至分配电箱采用TNS三相五线制接零保护系统。2.线路的基本走向：配电间（变压器）三相四线 总配电箱三相五线 分配电箱 三相五线 开关箱 三相四线 用电设备。六、用电技术措施及电气防火措施：1. 建立安全用电专人管理负责制。其它非电工人员不得擅自安装、拆除电线线路和电器装置。2. 施工现场必须具备下列安全用电制度：（1）、各类电气设备和设施的安全操作规程。（2）、电气安全值班制度（3）、电气事故的处理规程3. 专用电源中性点直接接地的系统中应采用TNS三相五线制接零保护系统。4. 电气设备的接地体可用角钢、圆钢或钢管，但不得用螺纹钢，其截面不小于48平方毫米，一组二根接地体间距不小于2.5M，入土深度不小于2M。接地导线采用绿黄双色线导线，其截面大小不小于保护零线。5. 本系统采用保护接零系统（TN-5），末端分配电箱应做重复接地，固定机械也应做重复接地。6. 电箱（配电箱、开关箱）：（1）箱体颜色醒目、有门、有锁、有色标、有编号、有单位名称。 （2）箱体材料应用薄钢板或玻璃钢；箱内整洁、各类电器装置灵敏有效，完整无损、绝缘良好，无外露带电部份，且安装牢固，布置接线规范。线路进、出口设在箱底的下底面。（3）四芯电源线的开关箱内严禁配有380V和220V两种电压。（4）固定挂式电箱应安装牢固，距地面距离大于1.3M小于1.5M，移动式电箱应安装在固靠的支架上，下底距地面的距离为大于0.6M，小于1.5M。（5）分配电箱内动力照明线路应分路设置，选择合理的漏电保护器或漏电开关，箱内工作零线端子板与接地端子板或保护零线端子板齐全。开关箱内漏电开关动作电流不大于30Ma。 （6）金属箱体外壳等必须作保护接地或保护接零。 （7）配电箱、开关箱必须具有防雨措施。 7. 室内线路及灯具安装高度低于2.4M，应使用安全电压。 8. 现场照明一律采用软质橡皮护套线并有漏电开关保护、照明导线不准随地拖拉或缠绑在脚手架等设施架上，照明灯具的金属外壳应作接零保护。 9. 架空线路必须设在专用电杆（水泥杆、木杆）上，严禁架设在树或脚手架等上，导线绝缘良好，无老化或破损。 10. 室外电缆敷设：橡皮电缆直接埋地深度应不小于0.6M，并在其上下均铺50MM厚细砂，然后覆盖砖等硬质保护层，电缆穿越建筑物、构筑物或通行路面应加防护套管，套管强度应符合相应的强度要求。橡皮电缆架空敷设时，宜沿墙壁或电杆设置，并用绝缘子固定，严禁用金属裸线作绑线。固定点间距应保证橡皮电缆能承受自重所带来的荷重，橡皮电缆的最大弧垂点距地面不得小于2.5M。11. 变配电间应配有安全防护用品和砂箱，1211灭火器等绝缘器材，并有各类告标志牌，以便维修时用，各条线路应统一编号并作出用途标记，室内清洁无杂物。10七、施工现埸临时用电线路布置图 高压供电线 进工地线总配电箱接零变压器 接地电表 移动电箱（开关箱）分配电箱开关箱大容量机具 小容量机具施工现场电气线路接线系统图
