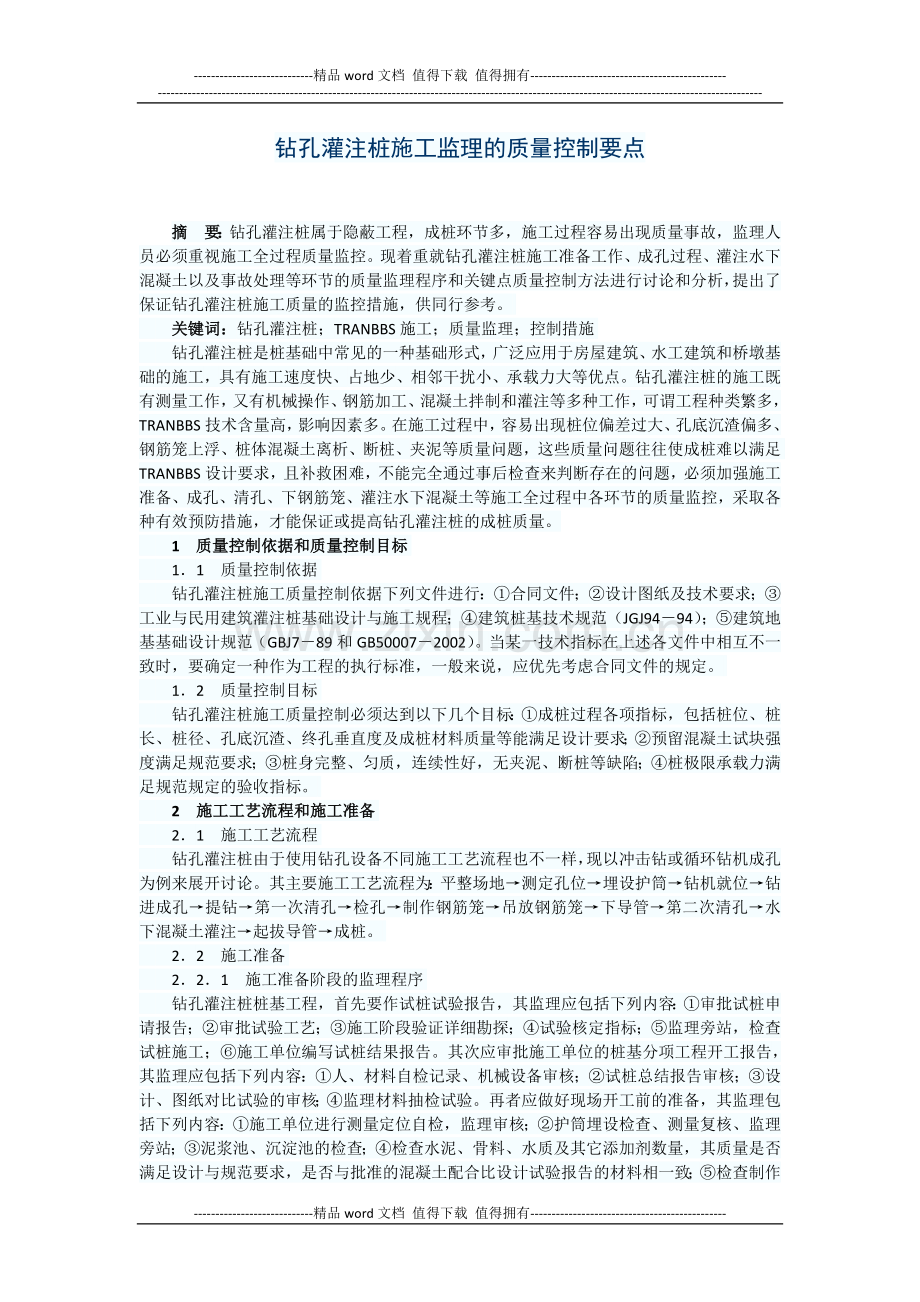

钻孔灌注桩施工监理的质量控制要点.doc

-精品word文档 值得下载 值得拥有-钻孔灌注桩施工监理的质量控制要点摘要：钻孔灌注桩属于隐蔽工程，成桩环节多，施工过程容易出现质量事故，监理人员必须重视施工全过程质量监控。现着重就钻孔灌注桩施工准备工作、成孔过程、灌注水下混凝土以及事故处理等环节的质量监理程序和关键点质量控制方法进行讨论和分析，提出了保证钻孔灌注桩施工质量的监控措施，供同行参考。关键词：钻孔灌注桩；TRANBBS施工；质量监理；控制措施钻孔灌注桩是桩基础中常见的一种基础形式，广泛应用于房屋建筑、水工建筑和桥墩基础的施工，具有施工速度快、占地少、相邻干扰小、承载力大等优点。钻孔灌注桩的施工既有测量工作，又有机械操作、钢筋加工、混凝土拌制和灌注等多种工作，可谓工程种类繁多，TRANBBS技术含量高，影响因素多。在施工过程中，容易出现桩位偏差过大、孔底沉渣偏多、钢筋笼上浮、桩体混凝土离析、断桩、夹泥等质量问题，这些质量问题往往使成桩难以满足TRANBBS设计要求，且补救困难，不能完全通过事后检查来判断存在的问题，必须加强施工准备、成孔、清孔、下钢筋笼、灌注水下混凝土等施工全过程中各环节的质量监控，采取各种有效预防措施，才能保证或提高钻孔灌注桩的成桩质量。1质量控制依据和质量控制目标11质量控制依据钻孔灌注桩施工质量控制依据下列文件进行：合同文件；设计图纸及技术要求；工业与民用建筑灌注桩基础设计与施工规程；建筑桩基技术规范（JGJ9494）；建筑地基基础设计规范（GBJ789和GB500072002）。当某一技术指标在上述各文件中相互不一致时，要确定一种作为工程的执行标准，一般来说，应优先考虑合同文件的规定。12质量控制目标钻孔灌注桩施工质量控制必须达到以下几个目标：成桩过程各项指标，包括桩位、桩长、桩径、孔底沉渣、终孔垂直度及成桩材料质量等能满足设计要求；预留混凝土试块强度满足规范要求；桩身完整、匀质，连续性好，无夹泥、断桩等缺陷；桩极限承载力满足规范规定的验收指标。2施工工艺流程和施工准备21施工工艺流程钻孔灌注桩由于使用钻孔设备不同施工工艺流程也不一样，现以冲击钻或循环钻机成孔为例来展开讨论。其主要施工工艺流程为：平整场地测定孔位埋设护筒钻机就位钻进成孔提钻第一次清孔检孔制作钢筋笼吊放钢筋笼下导管第二次清孔水下混凝土灌注起拔导管成桩。22施工准备221施工准备阶段的监理程序钻孔灌注桩桩基工程，首先要作试桩试验报告，其监理应包括下列内容：审批试桩申请报告；审批试验工艺；施工阶段验证详细勘探；试验核定指标；监理旁站，检查试桩施工；施工单位编写试桩结果报告。其次应审批施工单位的桩基分项工程开工报告，其监理应包括下列内容：人、材料自检记录、机械设备审核；试桩总结报告审核；设计、图纸对比试验的审核；监理材料抽检试验。再者应做好现场开工前的准备，其监理包括下列内容：施工单位进行测量定位自检，监理审核；护筒埋设检查、测量复核、监理旁站；泥浆池、沉淀池的检查；检查水泥、骨料、水质及其它添加剂数量，其质量是否满足设计与规范要求，是否与批准的混凝土配合比设计试验报告的材料相一致；检查制作钢筋笼的钢筋型号、种类、数量是否满足设计要求，钢筋加工各部位尺寸、焊接质量是否满足设计与规范要求，有无埋声管等。222几项主要施工准备工作质量控制（1）做好施工组织设计审核工作施工组织设计是钻孔灌注桩施工中必须要做的工作，在开工前，施工单位应向监理方报送施工组织文件，监理人员审核并帮助施工单位完善施工组织设计。施工组织设计应重点指出工程的特殊性、施工方法等，应把设计参数换算成施（2）测量定位控制测量定位，这是关系到孔位的准确性、钻孔的垂直度以及控制基准面标高准确与否的关键环节，在具体操作中，要采取施工单位自检及监理人员复检、验收相结合的措施，严格控制其偏差在设计或规范允许的范围内（一般控制在5cm范围内）。在测量放线中应选用适宜精度的经纬仪及激光测距仪采用极坐标定位法，充分发挥经纬仪对角度和激光测距仪对距离控制上的优势；桩位测量后，还要用钢尺和相邻的桩位进行校正，看所测距离与计算值是否一致，以杜绝错误的发生；桩位确定后，用长约300mm的钢筋钉入地下，用油漆注明以便识别，并做好保护。3施工过程质量监控优良的产品是在生产过程中通过严格的质量控制形成的，而不是单纯依靠检验来获得，须将事后检验转变为事前预防；施工过程的质量监控是关键，应抓住其质量控制点，对影响施工质量的有关环节和施工参数进行严格控制。31成孔过程质量监控311成孔过程质量监理程序检查孔径、偏位、垂直度、泥浆性能并记录签认；钻进时检查地质情况是否与设计相符，与柱状图进行对比，检查是否入岩，并对入岩深度及时签认；终孔检查孔深、孔径、标高是否满足设计要求；清孔检查泥浆指标、沉渣厚度是否满足规范设计要求。312成孔过程关键点质量控制（1）孔底沉渣控制孔底沉渣是影响桩承载能力的重要因素，有关规范规定，水下灌注桩桩底沉渣厚度对端承桩不得超过100mm（浙江要求为50mm）、磨擦桩为300mm，但在施工过程中，常有不少桩的桩底沉渣仍满足不了此要求，究其原因，主要是由于泥浆性能不符合要求，影响钻孔灌注桩成桩质量的泥浆的性能指标主要是比重和粘度，若泥浆过稀，则携渣能力不够，若泥浆过稠，则孔壁会形成一层厚厚的泥皮，无形之中减少了桩径。泥浆的比重、粘度应根据地下水位高低和地层稳定情况等进行确定，如地下水位较高，容易坍塌，泥浆比重、粘度可大些，但不宜过大，比重以1112、粘度为1825s为宜。钻孔结束后，监理人员应要求施工单位在进行一次清孔的同时必须不断地补充新鲜泥浆，将孔内含砂量大、性能差的泥浆置换出来；二次清孔时宜采用泵吸反循环清孔，若采用正循环清孔，要排出岩渣和泥团，须加大泥浆比重和粘度，且清孔的速度要慢。钻孔完毕后监理人员必须对终孔进行验收，根据钻杆和钻头或测绳的总长度和上部剩余长度检查终孔深度；要严格检测钻杆和钻头或测绳长度的准确性，杜绝以超深来抵消孔底淤积。（2）孔壁坍塌控制孔壁坍塌一般是因预先未料到的复杂的不良地质情况、钢护筒未按规定埋设、泥浆粘度不够、护壁效果不佳、孔口周围排水不良或下钢筋笼及升降机具时碰撞孔壁等因素造成的，易造成埋、卡钻事故，应高度重视并采取相应措施予以解决。监理人员首先应认真审阅场地工程地质勘察报告，对地层情况做到心中有数；其次必须严格要求施工单位按规定埋设钢护筒，保证孔口排水良好，下设钢筋笼及升降机具要防止偏斜；再者，在特殊地层钻进应要求采用优质冲洗液护壁，同时也可采用正循环钻进、反循环排渣的作法来抑制不稳定段地层的坍塌；最后，在不稳定地层中，换浆不要过早，可在下完钢筋笼后进行二次清孔时替换掉高比重泥浆后，要督促施工单位及时灌注混凝土，减少沉渣时间，以保证桩身质量。（3）扩径和缩径控制扩径、缩径都是由于成孔直径不规则出现扩孔或缩孔及其它不良地质现象引起的，扩孔一般是由钻头振动过大、偏位或孔壁坍塌造成的，缩孔是由于钻头磨损过甚、焊接不及时或地层中有遇水膨胀的软土、粘土泥岩造成的。缩径会减少桩的竖向承载力，而扩径会增加成本，必须采取有力措施予以控制。为避免扩径的出现，监理人员应检查钻机是否固定、平稳，要求减压钻进，防止钻头摆动或偏位，在成孔过程中还应要求徐徐钻进，以便形成良好的孔壁，要始终保持适当的泥浆比重和足够的孔内水位，确保孔内泥浆对孔壁有足够的压力，成孔尤其是清孔后应督促施工单位尽快灌注水下混凝土，尽可能减少孔壁在小比重泥浆中的浸泡时间；为避免缩径的出现，钻孔前监理人员应详细了解地质资料，判别有无遇水膨胀等不良地质条件的土层，如有应要求施工单位采用失水率35ml30min的优质泥浆进行护壁，经常对钻头的直径进行校正，钻头直径一般比所需成孔直径小2025mm为宜。32灌注过程质量监控321灌注过程质量监理程序检查钢筋笼顶固定措施是否可行，其顶面标高是否满足设计要求；核实施工现场的配合比每盘材料数量是否按批准的配合比执行；检查导管的长度及导管的水密性，核实导管底部离孔底的距离是否满足规范要求；检查储料斗的容积是否可以达到混凝土初灌量导管的理论埋深（埋深10&n；导管下放完毕后，灌注前再一次检查井底沉渣或泥浆沉积厚度是否满足设计与规范要求；浇灌混凝土过程中，检查导管的埋深、压浆及混凝土面上升情况，注意孔内是否有异常情况，督促施工单位企业控制好水灰比、拌和速度与灌注速度；施工企业按规定随机取样做试块，监理随机抽检取样试块，浇灌完毕检查混凝土顶面标高。322灌注过程主要环节质量控制（1）混凝土坍落度控制混凝土的坍落度对成桩质量有直接影响，坍落度合理的混凝土应是拌和均匀、和易性好、内阻小、初凝时间长、润滑性好且有较好的触变性能，坍落度合理的混凝土可有效地保证混凝土灌注性、连续性和密实性，一般应控制在1822cm范围内。要配制出合理坍落度的混凝土来保证桩身质量，监理人员必须重视以下几点：制作混凝土的原材料必须符合使用要求，特别是水泥的质量必须保证，粗骨料尺寸级配要合理，所使用的材料要进行二次复检方可投入使用；混凝土的配合比要通过试验确定；做好混凝土在现场搅拌的质量控制工作，严格按配合比进行投料；要设有专人对搅拌室的混凝土进行坍落度等指标的检验；按设计要求做好混凝土的试块工作，并保证取样的真实性。（2）导管埋深控制导管底端在混凝土面以下的深度是否合理关系到成桩质量，必须予以严格控制。监理人员应要求施工单位在开浇时，料斗必须储足一次下料能保证导管埋入混凝土达10m以上的混凝土初灌量，以免因导管下口未被埋入混凝土内造成管内反混浆现象，导致开浇失败；在浇注过程中，要经常探测混凝土面实际标高、计算混凝土面上升高度、导管下口与混凝土面相对位置，及时拆卸导管，保持导管合理埋深，严禁将导管拨出混凝土面，导管埋深一般应控制在16m，过大或过小都会在不同外界条件下出现不同形式的质量问题，直接影响桩的质量。（3）钢筋笼上浮控制在灌注混凝土前，钢筋笼自重与悬吊力形成平衡状态，在混凝土灌注过程中，由于下列原因引起钢筋笼上浮：钢筋笼在孔口固定不牢固或提升导管用力过猛，将钢筋笼钩挂；混凝土面到达钢筋笼底面时，导管埋深过浅，灌注量过大或混凝土面超过钢筋笼底一定高度时，导管埋深过大；混凝土质量差，对于易离析、坍落度损失大的混凝土，都易使钢筋笼上浮，解决的办法是操作要正确、确保混凝土质量及加快混凝土灌注。另外，监理人员还应要求施工单位做好如下控制措施：在钢筋笼上加压重物，并在上端加焊4根较粗钢筋（20以上）固定在钢护筒顶部施工平台上；用细钢筋在钢筋笼上加焊防浮倒刺；当混凝土上升至钢筋笼底部附近时，小步提升导管以保持较小的埋管深度（15m），并稍稍减缓混凝土的灌注速度。（4）桩头质量控制有关规范规定当凿除桩顶浮浆层后，应保证设计的桩顶标高及桩身混凝土质量。在钻孔灌注桩施工中，要想保证桩头的质量，必须控制好最后一次灌注量，桩顶不得偏低，凿出浮浆高度后必须保证暴露的桩顶混凝土达到设计强度值，这就要求灌注混凝土的高度要超过桩顶标高。在实际施工中，超灌量控制不当是经常存在的问题，超灌量过大，造成浪费，超灌量不足，桩质量不能得到满足。另外，在开挖桩头检测时发现，由于桩顶混凝土与孔内泥浆有直接接触，里面有时会裹有泥砂和浮浆等杂质，对桩头质量产生极大影响。监理人员必须重视影响桩头质量的因素，要求施工单位采取如下控制措施：严格成孔工艺，清孔彻底，采用正确的水下混凝土灌注工艺，使钻渣、泥皮被顶起至桩顶，在桩头形成较厚的浮浆层；施工中应测准混凝土上升面标高；应确定合理的超灌量，根据浮浆层厚度及桩顶标高附近的工程地质情况，宜取0510m的超灌高度；清孔泥浆要满足要求，灌注混凝土前，要进行孔底泥浆取样，孔底50cm范围内的泥浆比重125、粘度28s；在混凝土灌注过程中，尽量少上下活动导管，导管埋深要在16m范围。4质量事故处理41质量事故处理监理程序当发现钻孔灌注桩工程出现质量缺陷或事故后，监理人员首先应以“质量通知单”的形式通知施工单位，并要求停止有质量缺陷部位和与其有关联部位及下道工序施工，需要时，还应要求施工单位采取防护措施；其次，尽快组织与参与质量事故的调查，写出调查报告，进行事故原因分析，正确判断事故原因，研究制订事故处理方案；再者，指令施工单位按既定的处理方案实施对质量缺陷的处理；最后，组织有关人员对处理的结果进行严格的检查、鉴定和验收，写出“质量事故处理报告”，提交业主或建设单位，并上报有关主管部门。42质量事故处理钻孔灌注桩施工发生质量事故，往往出现在混凝土浇筑过程中，而且很难处理，有些桩基甚至无法弥补；应加强各个环节的控制，尽量避免事故的发生，一旦发生事故，应迅速分析原因，采取果断措施进行处理。下面就常见的易出现的施工质量事故进行原因分析且提出事故处理的具体办法。421离析处理离析是指钻孔灌注桩混凝土中的碎石、砂子、水泥等发生分离，导致混凝土的强度降低，严重的甚至会引起断桩。产生离析有多种原因：灌桩用的混凝土灌注前本身就发生了离析；混凝土灌注过程中导管内进水，使水泥和骨料之间发生了分离；灌注过程中导管在混凝土中的埋置深度过小；首批混凝土中已被泥浆离析的部分混凝土没有上翻而停留在桩的内部。必须采取措施予以处理：对离析程度较轻的二类桩，可以不做处理；离析程度较重或严重的，必须予以处理，如离析段距桩顶10m且桩径1000mm时，可采用人工对桩心混凝土进行清除，再按立柱混凝土施工工艺进行桩心混凝土浇注；如离析段距桩顶10m或桩径1000mm时，可采用钻芯机将桩心混凝土逐渐取出，再重新灌注或用岩石钻钻掉、回填重新钻孔灌注。422堵管处理导管堵塞多发生在开始灌注或发生在灌注过程中，发生堵塞的原因主要有：初灌时导管离孔底太近，颠管时导管底部插入沉渣中导致堵塞；级配或水灰比不正确出现混凝土离析，使混凝土的流动性降低；混凝土中夹有较大石子，卡住导管；混凝土灌注不连续、在管中停留时间太长，使已灌注的水下混凝土凝固，也会出现导管堵塞。若初灌时发生堵塞现象，不要存在迁就施工想法，应马上要求施工人员将导管提出，将导管内的混凝土取出（可采取反循环的方法将孔内的混凝土取出），及时清除导管内混凝土，并重新将导管下入孔底再次清孔，孔深经监理人员检查并符合要求后可重新灌注混凝土；若深度不太大，可用长杆冲捣；若深度较大可在允许范围内，反复提升导管插振；插振无效应将导管拨起进行清理，拨管后若灌注高度不大，可重新钻进，若灌注高度较长，则将导管清理后，重新插入混凝土内23m，用水泵吸出导管内泥浆、浮浆后恢复灌注。5质量检测51成桩完毕的监理程序检测桩位偏差是否满足设计与规范要求；随机无破损检测或钻探取芯试验结果是否满足设计与规范要求，并旁站对桩基质量检测的其它检测过程；检查试块混凝土强度是否满足设计与质量评定标准；分项工程完工验收，进入中间交工计量。52质量检测质量检测可检验钻孔灌注桩成桩后承载力能否达到设计要求，这是决定能否进行下一道工序施工的一个关键环节，往往会出现检验合格而实际却发生质量事故的情形，除人为因素弄虚作假外，客观来说是检验手段不当所致。目前检测钻孔灌注桩合格与否的方法有静载荷法、动测法和取芯法，实际应用时常选用上述12种。静载荷法比较直观，得出的数据容易让人信服，但缺点是加载影响深度有限；动测法可通过波速检测出桩身的完整性及桩的长度，测出长度的误差一般在300mm；取芯法通过取芯可看出桩身完整性，芯样还可做室内试验，但取芯深度也有限。从上述几种方法的分析来看，如果仅选择静载荷试验，试验合格只能说承载力短期沉降满足设计要求，但施工后沉降并不能保证满足设计要求，实践证明，施工后沉降与桩长及下卧层土质关系密切，若桩长未达设计要求，虽然静载荷试验合格，并不能保证施工后沉降达到设计要求；如果仅采用动测法，目前动测还不能直接测出承载力值。因此，建议把静载荷法和动测法结合起来较为合理。6结语监理人员要认真学习国家政策法规，正确应用有关规范，熟悉设计图纸文件及各项技术要求，不断提高自身业务素质和技术水平，抓好事先指导，强化施工准备、成孔、清孔、水下混凝土灌注等施工全过程中各环节的质量监控，采取有效的预防措施，事故是完全可以避免的，也只有这样，钻孔灌注桩施工才能充分发挥出它的优点，达到安全、优质、经济、高效的预期目的。-精品word文档 值得下载 值得拥有-
