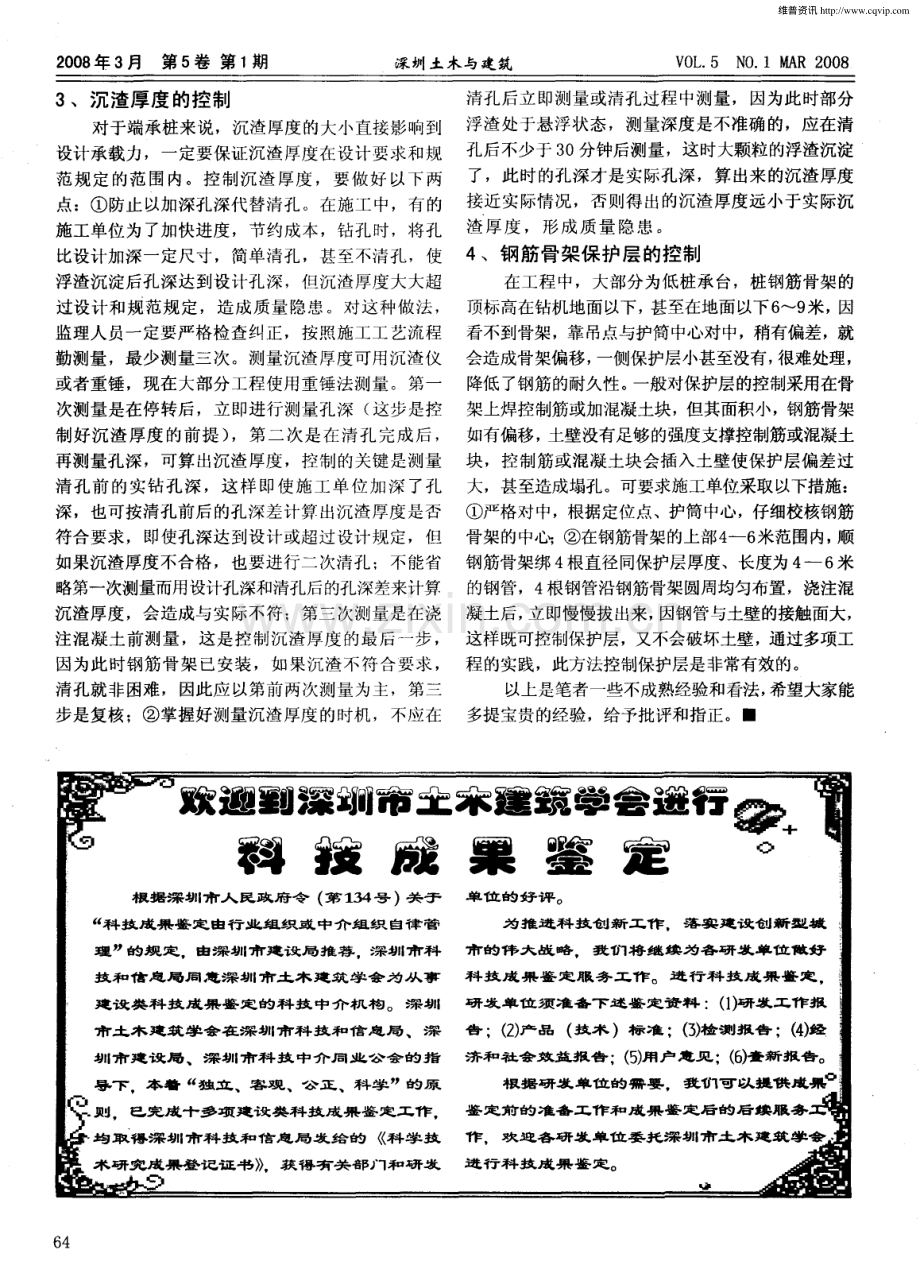

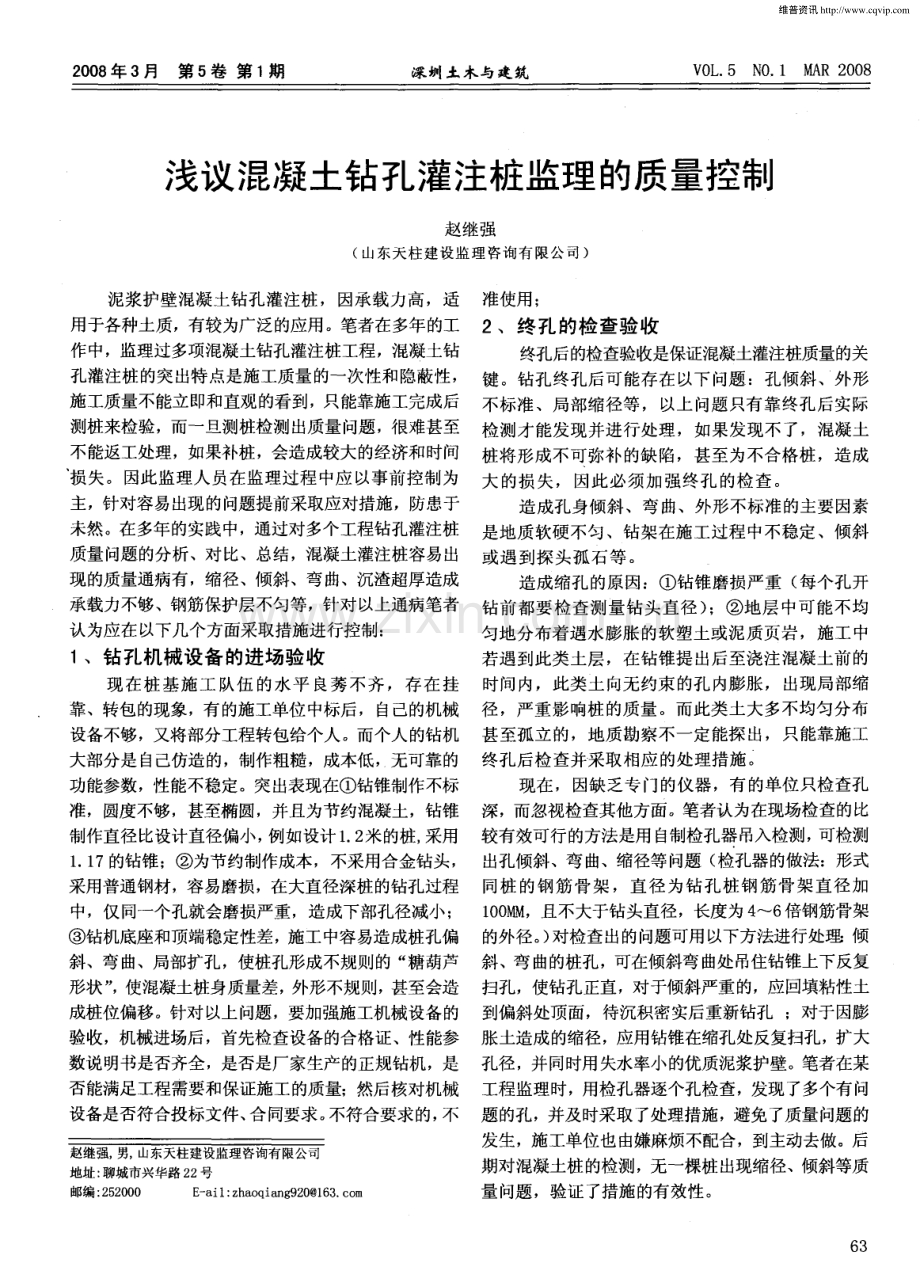

2 0 0 8 年 3月 第 5卷 第 1 期 深圳土木与建筑 V O L 5 N 0 1 M A R 2 0 0 8 浅议混凝土钻孔灌注桩监理的质量控制 赵继强 ( 山东天柱建设监理咨询有限公司) 泥浆护壁混凝土钻孔灌注桩 ，因承载力高，适 用于各种土质，有较为广泛的应用。笔者在多年的工 作中，监理过多项混凝土钻孔灌注桩工程，混凝土钻 孔灌注桩的突 出特点是施工质量 的一次性和隐蔽性， 施工质量不能立即和直观的看到，只能靠施工完成后 测桩来检验，而一旦测桩检测出质量问题 ，很难甚至 不能返工处理，如果补桩，会造成较大的经济和时间 损失。因此监理人员在监理过程 中应 以事前控制为 主，针对容易出现的问题提前采取应对措施，防患于 未然。在 多年的实践中，通过对多个工程钻孔灌注桩 质量问题的分析、对比、总结，混凝土灌注桩容易出 现 的质量通病有 ，缩径、倾斜、弯曲、沉渣超厚造成 承载力不够、钢筋保护层不匀等，针对 以上通病笔者 认为应在以下几个方面采取措施进行控制： 1 、钻孑 L 机械设备的进场验收 现在桩 基施工 队伍 的水平 良莠不齐 ，存在 挂 靠、转包的现象，有的施工单位 中标后，自己的机械 设备不够，又将部分工程转包给个人。而个人 的钻机 大部分是 自己仿造 的，制作粗糙，成本低，无可靠的 功能参数，性能不稳定。突 出表现在钻锥制作不标 准，圆度不够 ，甚至椭圆，并且为节约混凝土，钻锥 制作直径比设计直径偏小， 例如设计 1 2 米的桩， 采用 1 1 7的钻锥 ；为节约制作成本，不采用合金钻头， 采用普通钢材，容易磨损，在大直径深桩 的钻孔过程 中，仅同一个孔就会磨损严重 ，造成下部孔径减小 ； 钻机底座和顶端稳定性差，施工中容易造成桩孔偏 斜、弯 曲、局部扩孔，使桩孔形成不规则的 “ 糖葫芦 形状” ， 使混凝土桩身质量差， 外形不规则， 甚至会造 成桩位偏移 。针对以上 问题，要加强施工机械设备的 验收， 机械进场后，首先检查设备的合格证、性能参 数说明书是否齐全 ，是否是厂家生产的正规钻机 ，是 否能满足工程需要和保证施工的质量；然后核对机械 设备是否符合投标文件、 合 同要求。 不符合要求的， 不 赵继强， 男， 山东天柱建设监理咨询有限公司 地址 ： 聊城市兴华路 2 2号 邮编 ： 2 5 2 0 0 0 E - a i l ： z h a o q i a n g 9 2 0 1 6 3 c o m 准使用 ； 2、终孑 L 的检查验收 终孔后的检查验收是保证混凝土灌注桩质量的关 键。钻孔终孔后可能存在以下问题 ：孔倾斜 、外形 不标准、局部缩径等 ，以上 问题只有靠终孔后实际 检测才能发现并进行处理，如果发现不了，混凝土 桩将形成不可弥补 的缺陷，甚至为不合格桩，造成 大 的损失，因此必须加强终孔 的检查 。 造成孔身倾斜 、弯曲、外形不标准的主要因素 是地质软硬不匀、钻架在施工过程中不稳定、倾斜 或遇 到探 头孤石等 。 造成缩孔的原因：钻锥磨损严重 ( 每个孔开 钻前都要检查测量钻头直径) ；地层中可能不均 匀地分布着遇水膨胀的软塑土或泥质页岩 ，施工 中 若遇到此类土层，在钻锥提 出后至浇注混凝土前的 时间内，此类土向无约束 的孔内膨胀 ，出现局部缩 径 ，严重影响桩 的质量。而此类土大多不均匀分布 甚至孤立 的，地质勘察不一定能探 出，只能靠施工 终孔后检 查并采取相应 的处理措施。 现在 ，因缺乏专门的仪器 ，有的单位 只检查孔 深，而忽视检查其他方面。笔者认为在现场检查的比 较有效可行的方法是用 自制检孔器 吊入检测 ， 可检测 出孔倾斜 、弯 曲、缩径等问题 ( 检孔器的做法：形式 同桩 的钢筋骨 架 ，直 径为钻孔桩 钢筋骨架 直径加 I O O M M ，且不大于钻头直径，长度为4 6 倍钢筋骨架 的外径。 ) 对检查出的问题可用以下方法进行处理 倾 斜、弯 曲的桩孔 ，可在倾斜弯 曲处吊住钻锥上下反复 扫孔，使钻孔正直，对于倾斜严重的，应回填粘性土 到偏斜处顶面，待沉积密实后重新钻孔；对于因膨 胀土造成的缩径，应用钻锥在缩孔处反复扫孔，扩大 孔径 ，并同时用失水率小的优质泥浆护壁。笔者在某 工程监理时，用检孔器逐个孔检查，发现了多个有问 题的孔，并及时采取了处理措施，避免了质量 问题 的 发生，施工单位也由嫌麻烦不配合 ，到主动去做。后 期对混凝土桩的检测，无一棵桩出现缩径、倾斜等质 量问题 ，验证 了措施 的有效性。 6 3 维普资讯 http:/ 2 0 0 8 年 3月 第 5卷 第 1 期 深圳土木与建筑 V O L 5 N 0 1 M A R 2 0 0 8 3 、沉渣厚度 的控制 对于端承桩来说，沉渣厚度 的大小直接影响到 设计承载力，一定要保证沉渣厚度在设计要求和规 范规定 的范围 内。控制沉渣 厚度 ，要做好 以下两 点：防止 以加深孔深代替清孔。在施工中，有的 施工单位为了加快进度 ，节约成本，钻孔时，将孔 比设计加深一定尺寸，简单清孔，甚至不清孔，使 浮渣沉淀后孔深达到设计孔深 ，但沉渣厚度大大超 过设计和规范规定，造成质量隐患 。对这种做法， 监理人员一定要严格检查纠正，按照施工工艺流程 勤测量 ，最少测量三次。测量沉渣厚度可用沉渣仪 或者重锤 ，现在大部分工程使用重锤法测量 。第一 次测量是在停转后，立 即进 行测量孔深 ( 这步是控 制好沉渣厚度 的前提 ) ，第二次是 在清孔完成后 ， 再测量孔深，可算出沉渣厚度 ，控制的关键是测量 清孔前 的实钻 孔深 ，这样 即使施工单位 加深 了孔 深，也可按清孔前后的孔深差计算 出沉渣厚度 是否 符合要求 ，即使孔深达到设计或超过设计规定，但 如果沉渣厚度不合格 ，也要进行二次清孔 ；不能省 略第一次测量而用设计孔深和清孔后的孔深差来计算 沉渣厚度，会造成与实际不符 ；第三次测量是在浇 注混凝土前测量 ，这是控制沉渣厚度的最后 一步 ， 因为此时钢筋骨架 已安装 ，如果沉渣不符合要 求， 清孔就非困难，因此应 以第前两次测量为主 ，第三 步是复核 ；掌握好测量沉渣厚度 的时机 ，不应在 清孔后立即测量或清孔过程 中测量 ，因为此 时部分 浮渣处于悬浮状态，测量深度是不准确的，应在清 孔后不少于 3 0分钟后测量，这时大颗粒的浮渣沉淀 了，此时的孔深才是实 际孔深 ，算出来的沉渣厚度 接近实际情况 ，否则得 出的沉渣厚度远小于实际沉 渣 厚度 ，形成 质量 隐患 。 4、钢 筋骨架保 护层 的控制 在工程中，大部分为低桩承 台，桩钢筋骨架的 顶标高在钻机地面 以下， 甚至在地面以下6 - - - 9 米，因 看不到骨架，靠吊点与护筒中心对中，稍有偏差 ，就 会造成骨架偏移， 一侧保护层小甚至没有， 很难处理， 降低 了钢筋的耐久性。 一般对保护层的控制采用在骨 架上焊控制筋或加混凝土块，但其面积小，钢筋骨架 如有偏移， 土壁没有足够的强度支撑控制筋或混凝土 块，控制筋或混凝土块会插入土壁使保护层偏差过 大，甚至造成塌孔 。可要求施工单位采取 以下措施 ： 严格对中，根据定位点、护筒中心，仔细校核钢筋 骨架的中心；在钢筋骨架的上部4 6 米范围内， 顺 钢筋骨架绑 4根直径同保护层厚度、长度为 4 6 米 的钢管，4根钢管沿钢筋骨架圆周均匀布置，浇注混 凝土后， 立即慢慢拔出来， 因钢管与土壁的接触面大， 这样既可控制保护层，又不会破坏土壁 ，通过多项工 程的实践，此方法控制保护层是非常有效的。 以上是笔者一些不成熟经验和看法， 希望大家能 多提宝贵的经验，给予批评和指正。 欧 邂 勤 漯 帘 士 米 一 I IR , 一 含 避 舒 投威果鉴窕 根 据深 勒I 市人 民政 府 令 ( 第 1 3 4号 )关于 “科 技 成 果 鉴 定 由 行 业 组 织 或 中 介 组 织 自 律 管 理 ” 的 规 定 由 深 圳 市 建 设 局 推 荐 。深 圳 市 科 技 和 信 息 局 同 意 深 圳 市 土 木 建 筑 学 会 为 从 事 建 设 类 科 技 成 果 鉴 定 的 科 技 中 介 机 构 。 深 圳 市 土 木 建 筑 掌 会 在 深 勒I 市 科 技 和 信 息 局 、 深 卸I 市 建 设 局 、 深 勒I 市 科 技 中 介 同 业 公 会 的 指 导 下 本 着“独 立 、 客 观 、公 正 、 科 掌 的 原 则 已 完 成 十 多 项 建 设 类 科 技 成 果 鉴 定 工 1 1 z 均 取 得 深 I I 市 科 技 和 信 息 局 发 给 的 科 掌 技 术 研 究 成 果 登 记 证 书 获 得 有 关 舌芦 J 和 研 发 。 告 ；( 2 ) 产品( 技术 )标准 ：( 检测报告 ：( 4 ) 经 鉴 定 前 的 准 备 工 作 和 成 果 鉴 定 后 的 后 续 服 务 ： “： 进 行 科 技 成 果 鉴 定 。 艘 6 4 维普资讯 http:/
