技术标部分

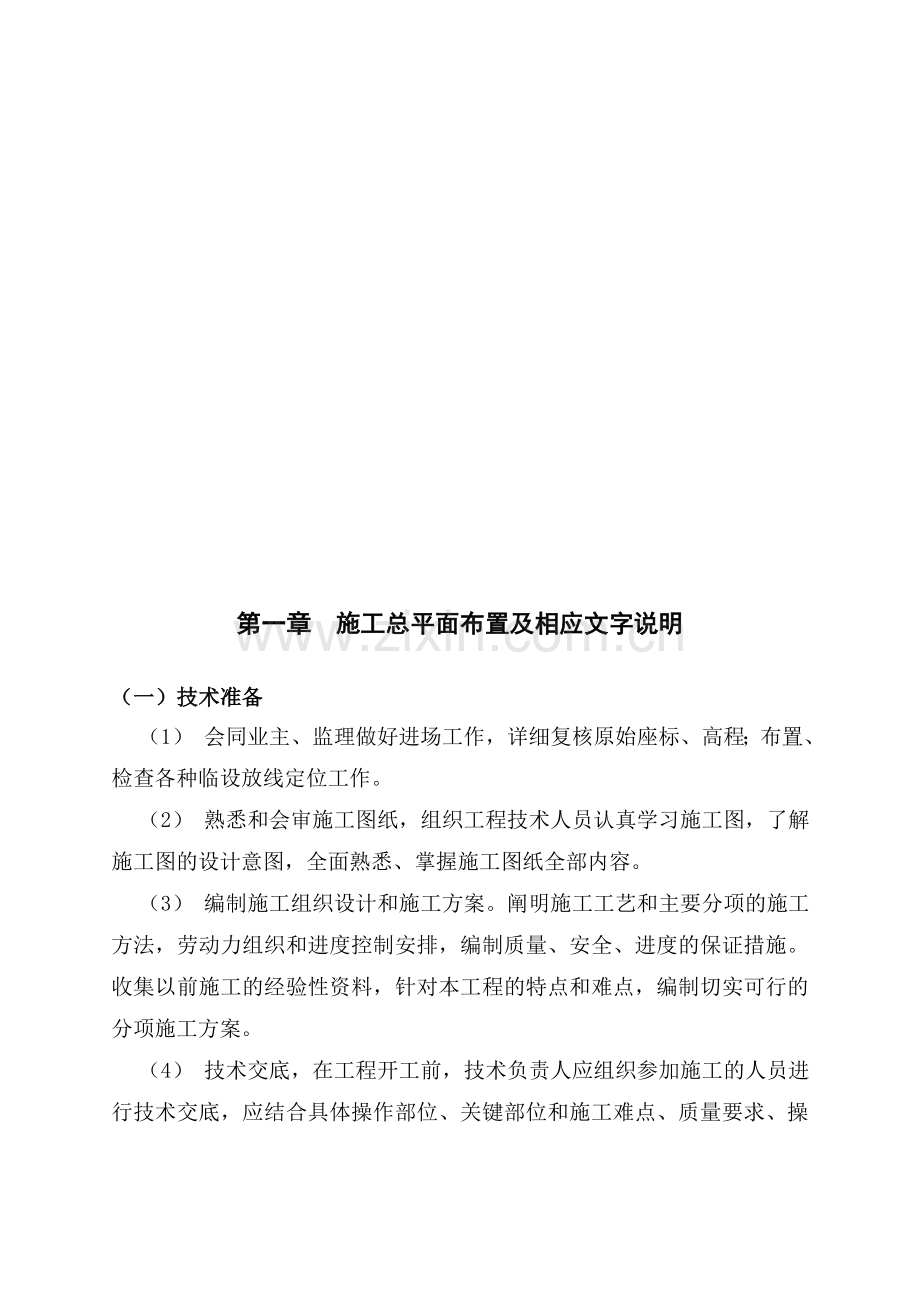

第一章 施工总平面布置及相应文字说明
（一）技术准备
（1） 会同业主、监理做好进场工作，详细复核原始座标、高程；布置、检查各种临设放线定位工作。
（2） 熟悉和会审施工图纸，组织工程技术人员认真学习施工图，了解施工图的设计意图，全面熟悉、掌握施工图纸全部内容。
（3） 编制施工组织设计和施工方案。阐明施工工艺和主要分项的施工方法，劳动力组织和进度控制安排，编制质量、安全、进度的保证措施。收集以前施工的经验性资料，针对本工程的特点和难点，编制切实可行的分项施工方案。
（4） 技术交底，在工程开工前，技术负责人应组织参加施工的人员进行技术交底，应结合具体操作部位、关键部位和施工难点、质量要求、操作要点及注意事项进行交底。技术交底采用“双层三级”制，即公司技术科向项目部全部管理人员总体技术交底，项目技术负责人向施工员、质检员、预算员、各班组长进行技术交底，班组长接受交底后要组织班组工人进行学习交底，认真贯彻执行。
（5） 编制施工图预算。掌握施工图和有关技术资料，按施工要求分类计算工程量，作好劳动力、材料、机械等需用量分析，满足施工管理需要。
（二）生产准备
（1）施工现场平面布置：
根据现场踢勘结合本工程实际情况可知，本工程现场料场、项目部、库房主要设在附近村落，设办公室、仓库、宿舍及临时食堂，。我们将对施工现场进行科学策划，按黄石地区建筑工地文明施工管理规定合理布置现场平面，以良好的工程形象和企业形象为业主服务。
（2）施工现场的布置原则：
① 合理布置施工区生产道路，减少相互间的干扰，确保施工的顺利进行；
② 对现场进行合理划分，划分施工区及生活区，做好文明施工；
③ 对施工区进行合理布置、合理的策划，确定砂石堆场、库房、停放保养场及垂直运输机械的位置，确定水电线路的走向。
④ 对生活区进行合理布置，搭建临时宿舍、食堂、澡堂及水冲式厕所。
⑤ 对现场进行封闭施工管理，确保达到安全文明施工目标。（具体见附图：施工现场平面布置图）

第二章 拟投入本工程主要机械设备使用计划
（一）主要施工机械的投入
（1） 土方施工阶段，将投入1台WY-60 型反铲挖掘机及4辆东风5t自卸车转运土方，投入1台ZL30 1.5装载机用于围堰施工及土方回填。
（2 ）为满足整个工程施工需要，施工阶段，投入1台物料提升机用于工作间及消毒间施工垂直运输,投入一台JG750 1200L强力式砼搅拌机用于砼搅拌及砂浆制备。投入一台UJ325 325L灰浆搅拌机以满足施工需要见附表：主要机械设备计划表

附表一 拟投入本合同的主要施工设备表
序号
设备名称
规格或型号
生产厂家
自有或租
赁或购置
数量
备 注
1
经纬仪
精密J2
南京测绘仪器厂
自有
3

2
水准仪
南京光学J6
南京测绘仪器厂
自有
2

3
挖掘机
WY220
日本小松机械厂
自有
1

4
推土机
120型
徐州机械厂
自有
2

5
砼搅拌机
500L
枣阳机械厂
自有
2

6
砂浆搅拌和
3.5kw
合肥重型机械厂
自有
5

7
运输车
10T
东风汽车厂
自有
5

8
汽车启重机
5T
武汉重型机械厂
自有
1

9
卷扬机
5T
武汉重型机构厂
自有
3

10
交流电焊机
20~25KVA
武汉机械厂
自有
4

11
直流电焊机
16~30KVA
武汉机械厂
自有
4

12
钢筋弯机
Ф6--40
武汉机械厂
自有
2

13
钢筋切断机
20KW
合肥机械厂
自有
3

第三章 资金使用计划、主要材料用量计划及劳动力的安排
（一）资金使用计划、主要材料用量计划
（1） 施工用电
施工用电我们将贯彻安全第一的原则，遵照《施工现场临时用电安全技术规范》（JGJ46-2005）执行。当施工现场与外电线路共用同一供电系统时，我们将根据当地的要求对电器设备作接零，接地保护。在施工现场专用的中性点直接接地的电力线路中，实施TN-S接地系统，使用三相五线制，采用三级配电二级保护的方式，使用标准配电箱等合格产品，使现场用电相对稳定，易于管理，打好安全用电的基础。
施工现场临时用电具体情况如下：
① 施工机械用电
混凝土搅拌机 1台 22×1=22KVA
木工机械 1套 26×1 =26KVA
混凝土振动器 4套 1×4 =4KVA
卷扬机 1台 11×1 =11KVA
计: 67.5KVA
②施工总用电时总功率为：∑P动=89.5KW ∑P焊=22KW
施工机械用电量根据公式：
S机=K1*∑P动/（ηcosφ）+K2*ΣP焊进行计算。
其中式中：
K1----电动机同时需用系数（含有空载运行影响用电因素）一般取0.3。
K2----电焊机同时需用系数，一般取0.3。
η----电动机效率数，取0.85。
COSΦ----电动机平均功率，取0.8。
则：S机=0.3×89.5/(0.85×0.8)+0.3×22=46KVA。
现场照明用电量按机械化用量的10﹪进行考虑，则
实际变压器容量：S实=1.1S机=51KVA
③现场变压器容量须满足施工要求。设施工总配电柜1个，设2个二级配电柜，多个小配电箱，电线采用外包¢50钢管埋地暗敷，三相五线制。
④ 根据现场施工机械配备情况，本工程拟用电负荷为60KVA，施工现场根据三相五线制（TN—S）平衡原则，分三个回路布置。
第一回路供电范围：办公区。导线为：3×2.5+2.5
第二回路供电范围：钢筋加工房、木工房。导线为：3×8+4
第三回路供电范围：搅拌机，卷扬机。导线为：3×8+4
（2） 施工用水
根据施工现场实际情况在施工现开挖水井，投入1台8BA 8in离心式水泵，供施工区及生活区的需要，具体水管走向详见施工现场平面布置图。
（3）根据招标文件的要求，本工程材料由中标方自行采购，若有幸承建我公司将与业主密切配合，并严格按照ISO9002质量体系先对供方进行评价确定合格物资采供方，然后从合格物资供方进行材料采购，以保证进场材料的质量，并确保项目顺利施工。由建设方提供的材料，我方将在管道敷设前10天向监理及业主分别提供详细的物资需用计划及具体的进场时间。
为确保工程的顺利施工，我公司将在人才、物力、财力上尽最大的能力对本项目进行支持，确保工程节点工期及总工期目标的实现，确保工程质量目标、安全文明目标的实现。根据招标文件合同条件，估算资金使用计划见附表：资金使用计划估算表。

附表二 资金使用计划表
金额单位： 万元

年份
月份
工程预 付款
完成工作量付款
保留金扣留
预付款扣还
其它
应收款
2010
1
11.45
28.61
2.86

37.20
2010
2

34.34
3.43

30.90
2010
3

40.06
4.01
5.72

30.33
2010
4

11.45
1.14
5.72

4.58
一年后返还保留金

11.45
11.45

合计
11.45
114.46
11.45
11.45
11.45
114.46

（一）劳动力组织及计划
合理而科学的劳动力组织，是保证本工程顺利进行的重要因素之一。根据工程实际进度、及时调配劳动力。我们将通过考察自带长期与我公司常年合作的最优秀的的劳务队伍进驻本现场，并签订劳务合同，主要工种为机械工、泥工、木工、钢筋工，一方面可作为技术性较强项目的基本施工队伍，另一方面可解决因农忙而民工不足的问题。进场前进行入场安全知识教育，认真组织技术交底。特殊工种持证上岗，按时入场后迅速进入工作状态。在水工建筑及房屋建筑施工时，机械工、钢筋工、木工、泥工相对投入较多。根据施工进度计划，及时投入各专业劳务队伍。
按照清单定额消耗进行分析计算：本项目需消耗甲类工4292工日，乙类工40015工日，机械工3282工日，根据施工总体控制计划、工程量、流水段的划分的需要，现场劳动力投入见附表三：劳动力计划表
附表三 劳动力计划表

人数
工种

土方工
砼工
模板工
机械工
管道工
合计
人数
人工工日数
2010年
1月
15
16
7
6
5
49
1470
2月
22
12
12
15
13
74
2220
3月
20
18
9
15
12
74
2220
4月
/
30
22
15
/
67
2010
总 计
264
7920

附表四 主要材料和水、电需要用量计划表

名称
规格
计量单位
数量

备注
总量
第1月
第2月
第3月
第4月
第5月
水泥
32.5mpa
t
211.12
0
30
171.12
10
0.00

砂

m3
511.60
120
220
128
43.60
0

碎石
5～40mm
m3
348.89
25
200
80
43.89
0

标准砖

千块
157.40
3
6
151.40
0.00
0

电

Kw.h
915.90
330
420
165.90
0.00

钢筋

kg
7268.34

7268.34
0
0
0

块石

m3
1453.49
300
1020
33.49
100
0

水

m3
648.13
100
300
148.13
100
0

投标人： （盖单位章）
造价工程师： （签章）
法定代表人
（或委托代理人）： （签名）
2009年12月27日
第四章 施工程序、施工方法
（一）编制说明
1依据设计文件的要求，本工程项目的材料、设备、施工须达到国家和省、市或行业的下列现行工程建设标准、规范的要求。
(1) 《麻城市宋埠镇和阎家河基本农田土地整理项目招标文件》
(2) 《土地整理标准》
(3) 《水利水电枢纽等级划分及洪水标准》（SL252-2000）
(4) 《灌溉与排水工程设计规范》（GB50288-99）
(5) 《水利水电工程施工组织设计规范》（SL303-2004）
(6) 《农田排水工程技术规范》SL/T4-1999
(7) 《水利水电施工测量规范》DL/T5173-2003
(8) 《建筑地基基础工程施工质量验收规范》GB50202-2002
(9) 《混凝土结构工程施工质量验收规范》GB50204-2002
(10) 《建筑工程施工质量验收统一标》GB50300-2001
(11) 《砌体结构设计规范》GB5003-2001
(12) 《建筑施工安全技术检查规范》JGJ59-99
(13) 《道路工程制图标准》GB/50162-92
(14) 国家现行技术标准、图集、施工质量验收规范及有关操作规程。
(15) 我单位有关质量控制文件、安全管理控制文件、职业健康与安全控制文件、公司企业标准。
2施工工艺的特殊要求
（1）田埂夯实不得在干燥天气下进行；
（2）钢筋混凝土必须机械振捣；应采用机械搅拌，当采用人工搅拌时，水泥用量增加5％；
（3）砌石工程的石料必须棱角六面体并剔除砂土等杂质。
3编制目的
本施工组织设计属工程施工的总体纲领性文件，旨在为麻城市宋埠镇和阎家河基本农田土地整理项目投标提供总体的施工部署，希望本施工组织设计能作为我公司与未来业主圆满合作的起点。
若我公司有幸中标，我们将依据本施工组织设计确定的原则，严格编制详细的《施工方案》及各分部、分项工程《作业计划》，为工程提供完整的技术性文件，用以指导本工程施工，力求更科学的规范管理，满足业主提出的质量标准与工期要求，确保工程合格、高速、安全、低耗的建成。
4编制原则
（1） 本投标施工组织设计编制将遵循四项基本原则，即一是符合性原则；二是先进性原则，三是合理性原则，四是满足业主要求的原则。
（2） 满足业主对工程质量、工期要求及安全生产、文明施工要求的原则；
（3） 满足与业主、监理、设计及有关单位协调施工的原则；
（4） 充分利用充足的施工机械设备，积极创造施工条件，做到连续均衡生产、文明施工；
（5） 采用先进的施工工艺、施工技术，制定科学的施工方案；
（6） 贯彻施工验收、安全及健康、环境保护等方面的法规、标准规范和规程，以及有关规章制度，保证工程质量和施工安全；
（7） 采用科技成果和先进的技术组织措施，节约施工用料，提高工效，降低工程成本；
（8） 充分利用原有和正式工程建筑和设施，减少临时设施，节约施工用地；
（9） 合理选择资源和运输方式，节省费用开支。
（二）工程概况及工程特点
1工程概况
麻城市2009年白果黄大畈高标准农田示范项目区范围涉及白果镇5各村及夫子河镇3各村，共3418户，12549人，项目区土地总面积1.66万亩，其中耕地面积1.21万亩，该项目区北起明山水库主干渠，南至夫子河镇，西靠麻城至夫子河公路，东越黑石咀河，开发面积1.0万亩。重点开发田间工程，拉通项目区道路，疏通明山渠系工程。主要内容包括：水利措施、农业措施、林业措施、农业科技措施等。工程计划于2009年9月开工，2010年底5月底竣工。项目主要建设内容包括拦河堰8座，新建排灌站8座，输电线路配套3.2公里，开挖疏浚渠道33.33公里，衬砌渠道44.72公里，兴建渠系建筑物535座，小型蓄水工程加固5座，修筑机耕路70.14公里（其中生产路月38公里）。
2工程特点
（1） 项目区交通便利，输电线路能保证生产生活和施工的需要。
（2） 项目区位于麻中南地丘和平原结合地带，能满足项目区土工工程取土需要，石材丰富。
（3） 项目区降水较丰富，雨量变率较大，降水量分配不均匀。
（4）配水管施工较长必须严格控制管道标高、管道支墩质量，管道接口质量。
（5）农田水利施工比较分散，注意合理安排施工。
3 本标段主要施工内容
本标段主要工作内容：
1、排灌站2座；
2、衬砌渠道5563米；
3、渠系建筑物83座；
4、机耕路6.22公里。
（三）主要施工方案及施工方法
1 总体施工部署
因本工程战线长，单项工程项目多，砼、浆砌石工程季节性强。
总体施工部署为：
施工准备→定位放线→场地平整→人工、机械土方开挖→排涝站、衬砌硬化渠施工为主导进行组织施工→渠系建筑物、机耕路和路岸工程配合施工→渠道试水→施工完场清理、管道冲洗→竣工验收。
具体施工占地面积如下：
2 施工测量
根据本工程的施工测量精度要求，配备具有丰富实践经验的人员和先进的测量仪器。同时为保证施工放样及定位的精度，制定本切实可行的测量方案。按下述方案实施本工程的测量控制。
2.1、测量工作的要点
（1）施工测量过程中做到：
a、熟悉施工图纸，掌握设计意图，严格按照规范规定的程序要求和标准精心施测。施工中发现控制点有位移迹象时，及时进行检测，保证其精度不低于测设时的精度。
b、选用高精度仪器，所有测量仪器在使用前按有关规定检验、校正。
c、放样前，对已有数据、资料和施工图中的几何尺寸，必须校核，严禁凭口头通知或用未签字的草图放样。
d、放样立标确定边线，并分别编号、绘制施工测量平面图。在施工期间保护好测量控制点，如遗失必须及时补上。用砼埋设通视良好、不易破坏的控制点。在施工中应随时进行轴线控制，严格按照设计图纸进行放样。
e、施工放样做到“勤”、“精”、“复”、“明” ：
a）“勤”：即勤测，每一道工序开始时都要施测，认为必要时可重测或加密施测。
b）“精”：施测要精确，技术要熟练，设计和规范的要求要精通，施测的方法要先进，措施要可靠。
c）“复”：即所有施工测量工作做到有放必复，分别由专人负责，并对测量标志定期进行复测，测量内业工作有专人校核，确保测量准确无误。
d）“明”：即所有的测量标志清楚、明了，施工人员可以一目了然。
f、所有外业测量资料，都应用墨水笔登记，测量完成后，需经监理工程师复核并签字认可。
2.2、测量人员组成
测量放样，是工程施工质量达到预期效果的重要环节，为此，公司专门设有测量小组，由具有理论与实际施工经验的测量工程师担任组长，并配备5名有实际经验的测量技术人员组成，在整个施工过程中，充分发挥测量工作的先导作用。
2.3、测量仪器配备
测量仪器配备见下表：

测量仪器配备表
序号
仪器设备名称
规格型号
数量
1
土壤自动击实仪
IDJSH1123-88
1套
2
灌砂筒

2套
3
环刀

12套
4
电子天平

2台
5
中型烘箱

1台
6
液塑限联合测定仪
LP-3
1套
7
调温调湿养护箱

1套
8
台 秤

2台
9
土壤有机质含量测定仪

1套
10
CBR测定仪
LD-127II
1套
11
压力试验机
NYL-2000D
1台
12
万能材料试验机
JHN/X-20
1套
13
水泥试验机
GF-20
1套
14
水准仪
DS2
3台
15
塔尺
铝合金5m活动
3把
16
经纬仪
DL3
1台
17
钢尺
30米
3把
18
皮尺
30米
5把
19
花杆
铝合金2~3米
15根
（1）平面控制网
施工采用经纬仪测量，分三步进行：第一步，按提供的控制坐标点，设置三角控制网；第二步，轴线交点的测设并埋设保护桩，定期进行复测校对，同一设计断面型式每隔200米放出控制桩；第三步，在200m范围内按20m～50m距离加密中心线桩，在曲线地段加密到5m～10m，以保证曲线的圆顺，中线桩和边线桩放好后，要用油漆标上里程桩号。
（2）高程控制
水准点引测到现场，按一定距离埋设并予以保护，为确保施工高程的精度，现场每公里至少设2个以上已经闭合的水准点，建立一条水准路线，进行标高控制。
 （3）施测安全及仪器管理
a、施测人员在施测中应坚守岗位，雨天或强烈阳光下应打伞。仪器架设好，须有专人看护。
b、仪器使用完毕后需立即入箱上锁，由专人负责保管，存放在通风干燥的室内。
c、测量人员持证上岗，严格遵守仪器测量操作规程作业。
d、使用钢尺测距须使尺带平坦，不能扭转折压，测量后应即卷起。
e、钢尺使用后表面有污垢及时擦净，长期贮存时尺带涂防锈油。
2.4、测量注意事项
a、对业主或监理人提供的基准点首先进行复核校验，发现问题及时以书面形式，控制网点要做醒目标志，并采取保护措施。
b、测量作业完成后方可进行平差计算及内业资料整理，并将成果报监理工程师验收，审批合格后方可作为各项工程定点放样的依据。
c、测量资料的计算必须由两人用不同的方法计算，其结果一致后方可进行实地测量放样。
d、所有观测记录簿必须保持完整，不得撕页，记录中间也不得无故留下空页。
e、施工测量成果资料（包括观测记录簿、放样单、放样记载簿），图表（包括地形图、竣工断面图、控制网计算资料）应予以统一编号，妥善保管，分类建档。
f、现场作业时，必须遵守有关安全、技术操作规程，注意人身和仪器的安全，禁止冒险作业。
2.5、执行的技术标准和规范规程
（1）《水利水电施工测量规范》 DL/T5173-2003
（2）《测绘产品检查验收规定》 CH1002-95
（3）《测绘产品质量评定标准》 CH1003-95
3 土方工程施工
本工程土方开挖适用于施工图纸所示的土方明挖工程，包括本合同各项永久工程和临时工程的基础开挖、土料场地以及其他监理人指明的土方明挖工程。其开挖工作的内容包括：准备工作、场地清理、施工期排水、边坡观测、完工验收前的维护，以及将开挖可利用或废弃的土方运至监理人指定的堆放区并加以保护、处理等工作。
土方明挖分为一般明挖和沟槽开挖。一般明挖系指在一般工作条件下，不需要设临时支撑，进行的上述土方材料的大断面积开挖；沟槽开挖系指施工图纸标明的、并需运用小型土方开挖器具或人工进行的小断面局部开挖。
3.1、开挖区域的临时道路
应该按施工总布置设计进行场内交通道路布置，进行结合施工开挖方法和开挖运输机械的运行路线，规划好开挖区域的施工道路。
3.2、旱地、雨季开挖施工
除另有规定外，所有主体工程建筑物的基础开挖均应在旱地施工。在雨季施工中，应有保证基础工程质量和安全施工技术措施，有效防止雨水冲刷边坡和侵蚀地基土壤。
3.3施工期临时排水
（1） 临时性排水措施设计
应在每项开挖工程开始前，尽可能结合永久性排水设施的布置，规划好开挖区域内外的临时性排水措施，并向监理人报送的施工措施计划中详细说明临时性排水措施的内容，提交相应的图纸和资料。
（2）提前做好排水设施
沿坡度较大开挖的工程，为保护其开挖边坡免受雨水冲刷，应在边坡开挖前，按施工图纸的要求开挖并完成边坡上部永久性坡度截水沟的施工，对其上部未设置永久性坡度截水沟的边坡面，应自行加设临时性坡度截水沟，并经监理人批准后，在边坡开挖前予以实施。
（3）及时排除地面积水
在场地开挖过程中，应做好临时性地面排水设施，包括监理人要求保持必要的地面排水坡度、设置临时坑槽、使用机械排除积水以及开挖排水沟排走雨水和地面积水等。采取的临时排水措施，应注意保护已开挖的永久边坡面及附近建筑物及其基础免受冲刷和侵蚀破坏。
（4）平凹地区开挖排水
在平地或凹地进行开挖作业时，应在开挖区周围设置挡水堤和开挖周边排水沟及采取集水坑抽水等措施，阻止场外水流进入场地，并有效排除积水。
3.4、土方明挖施工技术方案
（1）准备边坡架，放边坡线（桩），在边坡上拉线或放灰线；
（2）全部土方明挖按施工图规定的范围、坡度和断面进行，不允许欠挖，尽量减少超挖；
（3）在开挖边坡前，要先在两桩位挖一道基本标准的槽，然后再挖桩间，以保证大方向不出错；
（4）为了保证正确开挖，施工中要勤检查坡度比和分段坡的顺畅，相邻不同坡度的接头要作适当调整，以保证整个开挖断面的连贯性；
（5）边坡开挖不能一次到位，要留一定的余地最后作修整；
（6）机械开挖边坡要用人工修整；
（7）开挖后的土方如果不允许就地废弃，必须按业主或监理工程师的要求运到指定的弃土场地。
3.5、土方机械开挖施工技术方案
（1）熟悉施工图纸，做好技术交底。
（2）挖土机械有：挖掘机、推土机、自卸汽车等；
（3）人工辅助工具一般机具有：十字镐、板锄、施工线、钢卷尺以及坡度尺等；
（4）作业条件：
① 土方开挖前，应根据施工图纸的要求，将施工区域内的地下、地上障碍物、植被清除和处理完毕；
② 建筑物或构筑物的位置或场地的定位控制线（桩）、标准水平桩及开槽的灰线尺寸，必须经过检验合格；并办完预检手续；
③ 夜间施工时，应有足够的照明设施；在危险地段应设置明显标志，并要合理安排开挖顺序，防止错挖或超挖；
④ 施工机械进入现场所经过的道路、桥梁和卸车设施等，应事先经过检查，必要时要进行加固或加宽等准备工作；
⑤ 选择土方机械，应根据施工区域的地形与作业条件、土的类别与厚度、总工程量和工期综合考虑，以能发挥施工机械的效率来确定，编好施工方案；
⑥ 施工区域运行路线的布置，应根据作业区域工程的大小、机械性能、运距和地形起伏等情况加以确定；
⑦ 在机械施工无法作业的部位和修整边坡坡度、清理槽底等，均应配备人工进行；
（5）坡度的确定：
坡度比设计有规定的严格按设计施工，无规定的可按下表报业主或监理工程师批准后执行。

各类土的边坡坡度
项次
土的类别
边坡坡度（高：宽）
坡顶无荷载
坡质有静载
坡顶有动载
1
中密的砂土
1：1.00
1：1.25
1：1.50
2
中密的碎石类土（充填物为砂土）
1：0.75
1：1.00
1：1.25
3
硬塑的轻亚粘土
1：0.67
1：0.75
1：1.00
4
中密的碎石类土（充填物为粘性土）
1：0.50
1：0.67
1：0.75
5
硬塑的亚粘土、粘土
1：0.33
1：0.50
1：0.67
6
老黄土
1：0.10
1：0.25
1：0.33
7
软土（经井点降水后）
1：1.00
现场确定
现场确定
注：1根据基础和土质以及现场出土等条件，要合理确定开挖顺序，然后再分段分层平均下挖。
2、当有成熟经验时，可不受本表限制。
  （6）挖方经过不同类别土（岩）层或深度超过10m时，其边坡可做成折线形或台阶形，台阶的宽度一般为1～2m。
3.6、沟槽土方开挖技术方案
（1）主要机具：
尖、平头铁锹、手推车、铁镐、撬棍、钢尺、坡度尺、小线或20号铅丝等。
（2）作业条件：
① 熟悉图纸，做好技术交底；
② 土方开挖前，应摸清地下管线等障碍物，并应根据施工方案的要求，将施工区域内的地上、地下障碍物清除和处理完毕；
③ 建筑物或构筑物的位置或场地的定位控制线（桩），标准水平桩及基槽的灰线尺寸，必须经过检验合格，并办完预检手续；
④ 场地表面要清理平整，做好排水坡度，在施工区域内，要挖临时性排水沟；
⑤ 夜间施工时，应合理安排工序，防止错挖或超挖。施工场地应根据需要安装照明设施，在危险地段应设置明显标志；
⑥ 开挖低于地下水位的沟槽、管沟时，应根据当地工程地质资料，采取措施降低地下水位，一般要降至低于开挖底面的50cm，然后再开挖。
（3）坡度的确定：
在天然湿度的土中，开挖沟槽和管沟时，当挖土深度不超过下列数值的规定，可不放坡，不加支撑。
① 密实、中密的砂土和碎石类土（充填物为砂土）一1.0m；
② 硬塑、可塑的粘质粉土及粉质粘土一1.25m；
③ 硬塑、可塑的粘土和碎石类土（充填物为粘性土）一1.5m；
④ 坚硬的粘土一2.0m。
（4）开挖各种浅基础，如不放坡时，应先沿灰线直边切出槽边的轮廓线。
（5）开挖各种沟槽：
① 浅条形沟槽：一般粘性土可自上而下分层开挖，每层深度以60cm为宜，从开挖端都逆向倒退按踏步型挖掘。碎石类土先用镐翻松，正向挖掘，每层深度，视翻土厚度而定，每层应清底和出土，然后逐步挖掘。
② 开挖放坡的沟槽时，应先按施工图纸规定的坡度，粗略开挖出平台，然后再分层按坡度要求做出坡度线，每隔3m左右做出一条，以此线为准进行铲坡。
③ 沟槽的直立帮和坡度，在开挖过程和敞露期间应防止塌方，必要时应加以保护。
④ 在开挖槽边弃土时，应保证边坡和直立帮的稳定。当土质良好时，抛于槽边的土方（或材料）应距槽（沟）边缘0.8m以外，高度不宜超过l.5m。
⑤ 开挖沟槽的土方，在场地有条件堆放时，一定留足回填需用的好土，多余的土方应一次运至弃土处，避免二次搬运。
（6）开挖尺寸不足：沟槽底部的开挖宽度，除结构宽度外，应根据施工需要增加工作面宽度。如排水设施、支撑结构所需的宽度，在开挖前均应考虑。
（7） 沟槽边坡不直不平，基底不平：应加强检查，随挖随修，并要认真验收。
（8）施工要点：
① 土方开挖前，应在地面采用明沟排水，防止地面水流入坑内冲刷边坡，造成塌方和破坏基土。
② 挖土面必须控制在基底标高，避免在挖土过程中出现超挖。
③ 弃土应及时运走，在沟槽边缘上堆土以及移动施工机械时，应与基坑边缘保持lm以上的距离，以保证坑边边坡稳定。
④ 渠道基槽挖完后应邀请设计、监理、业主、地质勘察单位人员共同验槽并作好记录，如发现地基土质与地质勘探报告、设计要求不符时，应与有关人员研究及时处理。验槽合格，方能进行下道工序施工。
3.7、沟槽石方开挖技术方案
（1）石方开挖的准备工作：
检查挖石和运石工具的准备情况，完成挖石施工的方案设计。
（2）工艺流程：确定开挖的顺序和坡度→沿灰线切出槽边轮廓线→布眼→装药、放炮→开挖→出渣→检验验收→清理。
（3）施工要点：
① 石方开挖。按设计要求，施工采用浅孔少药量火炮爆破或人工开挖最后做到无松动岩块、裂隙光面、陡坎尖角。等到石方开挖验收合格后再做渠道支砌。
② 在石方开挖过程中，对少数比较特殊部位或开挖后需立即加固的基础部位，书面通知监理后，得到同意后随之砌筑。
③ 结合工期情况，尽可能在石方开挖的同时，积极准备砂石材料为开挖验收合格后进行浆砌石打好基础。
（4）需要爆破的石方，施工方案同本节第4条：石方机械开挖及爆破施工技术方案。
3.8、土方回填施工技术方案
（1）工艺流程：确定回填顺序→分层回填、夯实（按回填深度要求）
（2）回填土方质量要求：
① 清除填方基底的积水和杂物。
② 淤泥和淤泥质土一般不能用作填料。
③ 碎石类土，砂土，可用作表层以下的填料。
④ 含水量符合压实要求的粘土，可用作各层填料。
⑤ 碎石类土用作填土料时，其最大粒径不得超过每层铺填厚度的2/3，（当使用振动辗时，不得超过每层铺填厚度的3/4）。铺填时，大块料不应集中，且不得在分段接头处或填方与山坡连接处。
（3）施工要点：
① 回填土方应利用渠道基槽挖出的土方，回填土内不得夹杂植物及垃圾等杂物，回填土方的含水率应控制在最优含水量范围内。
② 回填应从最低处开始，即基础至地坪，由下向上分层铺填并夯实
③ 填土层如有地下水或滞水时，应在四周设置排水沟或集水井，将水位降低至回填部位以下。
④ 当设计对填土层厚度无要求时，一般蛙式打夯机每层铺土厚度为200～250mm，人工打夯不大于200mm，每层铺摊后，随之耙平。回填土每层至少夯打三遍，打夯应一夯压半夯、夯夯相接，行行相连，纵横交叉。
4 砌石工程施工
本工程中的石砌体主要为浆砌石渠道和拦水堰的修复、浆砌石护坡。本项施工方案和施工方法，以浆砌石渠道进行布置。
砌石体一般要求应采用铺浆法砌筑，砂浆稠度应为30-50mm，当气温变化时，应适当调整。采用浆砌法砌筑的砌石体转角处应同时砌筑，对不能同时砌筑的面，必须留置临时间断处，并应砌成斜槎。
（1）渠道砌筑的材料要求：
水泥：选用普通硅酸盐水泥，强度标号为32.5R；
砌石：强度MU30，单块体积不大于构件截面厚度及宽度的1/2且不小于150mm；砌石体的石料应采自施工图纸规定或监理人批准的料场，石料的开采方法应经监理人批准。砌石材质应坚实新鲜，无风化剥落层或裂纹，石料表面无污垢、水锈等杂质，用于表面的石材，应色泽均匀。石料的物理力学指标应符合施工图纸的要求。
砂：选用中粗砂，细度模数在2.4以上，含泥量控制在2%以下。
胶凝材料（用于砌筑工程的水泥砂浆和小骨料混凝土）：胶凝材料的配合比必须满足施工图纸规定的强度和施工和易性要求，配合比必须通过试验确定。施工中需要需要改变胶凝材料的配合比时，应重新试验，并送监理人批准。拌制胶凝材料，应严格按试验确定的配料单进行配料，严禁擅自更改，配料的称量允许误差应符合下列规定：水泥为±2%；砂、砾石为±3%；水、外加剂为±1%；胶凝材料拌和过程中应保持粗、细骨含水率的稳定性，根据骨料含水量的变化情况，随时调整用水量，以保证水灰比的准确性。胶凝材料拌和时间：机械拌和不少于2~3min，一般不应采用人工拌和。局部少量的人工拌和料至少干拌三遍，再湿拌至色泽均匀，方可使用。
（2）施工方案：
a. 道路排水沟M7.5浆砌石400m3，灌排合一渠（浆砌石结构）和拦水堰的修复及节制闸浆砌石护坡。混凝土部分在本章（7）节“混凝土施工方案”中详述。
b. 每个施工段划分为测量放线、土方开挖、片石砌筑、抹灰和培土夯填等五个施工过程。
c. 在工程施工项目部的统一指挥下，由三个施工队组各在一个施工段，施工过程展开流水施工作业。
d. 沟槽土方：采用人工开挖，人工削坡、修底。
e. 片石安砌：分段备料，堆料点有计划地分散堆在公路边；水泥砂浆靠路边的采用机械搅拌；离路远的采用人工搅拌，备料点至工作面采用人力及胶轮车配合运输。
f. 沟外边培土：全部人工回填土，使用机械会碰伤沟邦。
（3）施工方法和施工注意事项
①浆砌片石工程，砂浆配合比必须符合试验规定，砌体咬扣紧密；嵌缝饱满、密实。
②毛石组砌形式：
采用交错组砌法，按石料形状，挂双线分层卧砌。第一层石块大面向下，平整的一面向下，上下石块相互错缝，内外搭接，摆铺稳定，分层叠砌。每层高度30厘米至40厘米。每层中间隔1米左右应砌与墙同宽或3/4宽的拉结丁石，上下层之间的拉结丁石应错开。当墙长超过15米时应设沉降缝。
③砌筑方法
采用铺浆（坐浆）法砌筑。灰缝大致呈T字形或圆弧形。灰缝厚度一般为2厘米至3厘米。铺浆厚度约3厘米至4厘米。较大空隙应用碎石块嵌实于砂浆中，不允许先摆碎石块后塞浆或干填碎石块的做法。
④ 石料选择，宜选用较合适的石料，在支砌上也要注意搭拉。
⑤ 引水渠的施工质量应符合下列要求：
a. 浆砌片石的位置、断面尺寸、坡度、标高及使用材料应符合设计图纸要求。
b. 渠道、边坡必须平整、稳定、严禁贴坡。
c. 渠道要纵坡顺适、沟底平整、排水畅通、无冲刷、无阻水现象。
e. 渠道要线型美观，直线线型顺直，曲线线型圆滑。
f. 防渗加固设施要求坚实、稳定、表面平整、美观。
5 模板工程
5.1模板材料选择：
模板材料质量的好坏直接影响到砼的内在质量和外观质量,本标段工程选用木模板。采取以50mm×100mm为木枋背肋，φ48×3.5钢管扣件及型钢加固的综合模板体系。其它辅助材料有海绵条、胶带纸、脱模剂、单面胶条等。
5.2模板制作与加工：
模板加工前应先对进场的材料进行检查验收，确认板材厚度一致，模板面光滑平整，木枋经压刨机双面压光使之厚度一致，面板裁口顺直。模板在木工车间集中加工，加工后的模板尺寸要求准确，拼缝严密，统一编号，安装时运至施工现场进行拼装。
本项目模板的结构形式主要为侧墙，其余有少量梁、板，构件比较规则，因此采用常规制模形式。模板按图纸尺寸在加工厂先行下料，在现场进行拼装。所有木模板配以Φ48×3.5钢管及50mm×100mm木枋支撑体系。Φ12止水对拉螺杆固定。
5.3模板
