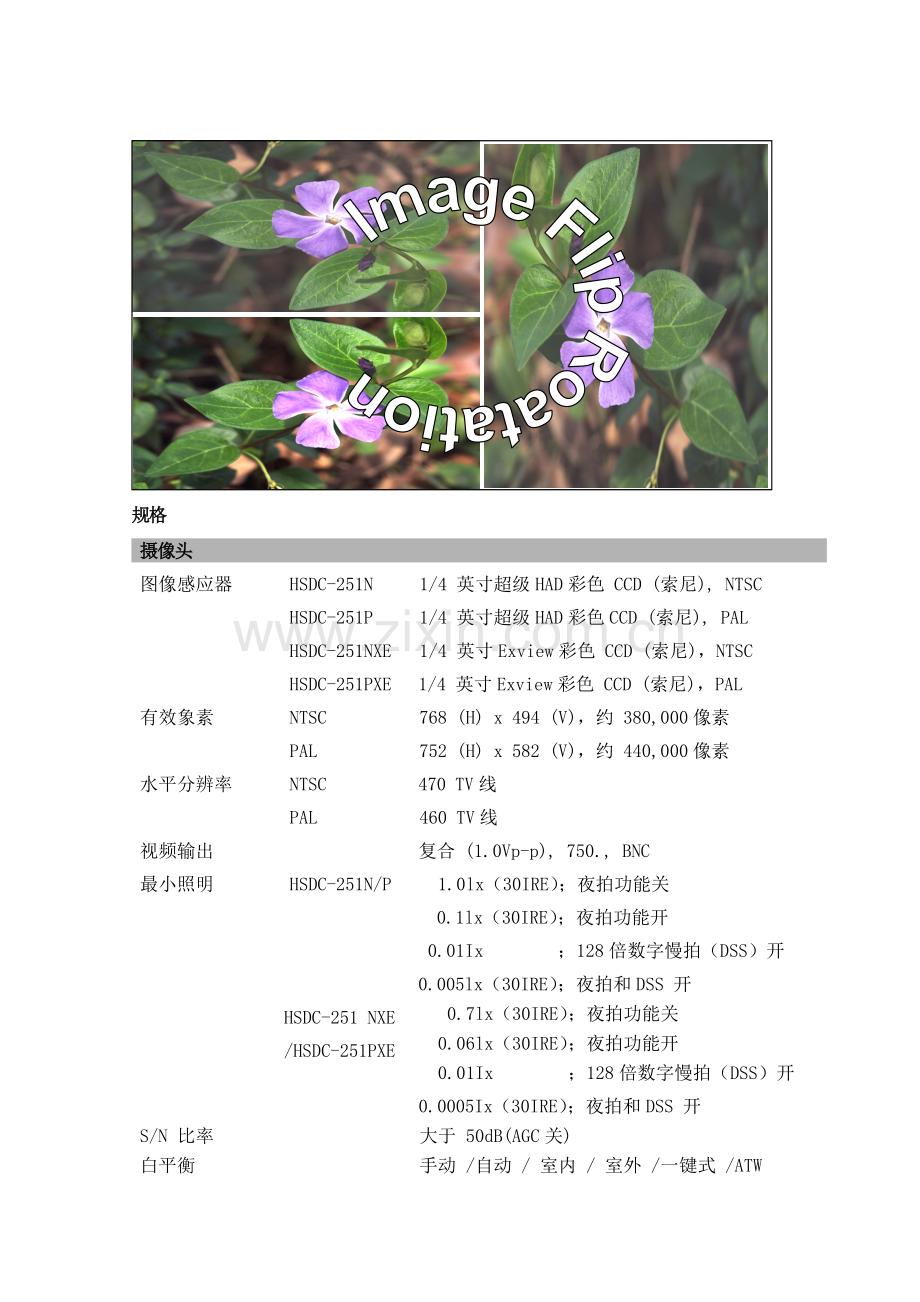

1、本页为作品封面,下载后可以自由编辑删除,欢迎下载! 精 品文档1【精品word文档、可以自由编辑!】l 支持安全的热抽换功能l 支持多种球机协议,有ScanDome、Diamond、VCL、Pelco-D、Pelco-P、Vicon、Philips等球机的协议l 带有数码倒转平滑的180镜头俯仰功能,这个功能其实需要摄像机具有CCD180度翻转的功能,如下图所示:因为当球机从水平位置向下运动了90度时,镜头正好垂直于地面,如果要再沿180度的方向运动下去,CCD正好是倒的,所以需要CCD翻转180度,球机可以继续沿180度的方向运动下去。规格摄像头图像感应器HSDC-251NHSDC-251P

2、HSDC-251NXEHSDC-251PXE1/4 英寸超级HAD彩色 CCD (索尼), NTSC1/4 英寸超级HAD彩色CCD (索尼), PAL1/4 英寸Exview彩色 CCD (索尼),NTSC1/4 英寸Exview彩色 CCD (索尼),PAL有效象素NTSCPAL768 (H) x 494 (V),约 380,000像素752 (H) x 582 (V),约 440,000像素水平分辨率NTSCPAL470 TV线460 TV线视频输出复合 (1.0Vp-p), 750., BNC最小照明HSDC-251N/P1.0lx(30IRE);夜拍功能关0.1lx(30IRE);夜

3、拍功能开0.01Ix ;128倍数字慢拍(DSS)开0.005lx(30IRE);夜拍和DSS 开HSDC-251 NXE/HSDC-251PXE0.7lx(30IRE);夜拍功能关0.06lx(30IRE);夜拍功能开0.01Ix ;128倍数字慢拍(DSS)开0.0005Ix(30IRE);夜拍和DSS 开S/N 比率大于 50dB(AGC关)白平衡手动 /自动 / 室内 / 室外 /一键式 /ATW背光补偿BLC开,自动 & BMB (7级)光学镜头缩放比率光学25x 自动聚焦 (10倍数码变焦,共250倍变焦)光圈数F1.6(wide)F3.7(tele)焦距f=3.8mm 95mm视

4、角56.2 (wide)- 2.4 (tele)机械性能圆顶尺寸4.8英寸全景360持续旋转仰角0180手动0. 1度至 90度每秒 (按比例缩放)使用Turbo键最大360度每秒预置位速度最大380度每秒64级速度可变 (0.1至 90每秒)最小调节角度0.0375单级重复性0.2倒转仰角底端旋转 180扫描16个扫描包括 DiagonaiScan /1个自动全景预置位置焦距、光圈和BLC设置的248个位置浏览8个浏览包括 64个预设,模仿巡视,扫描和其他浏览模仿巡视4个模仿巡视,最长持续时间:240秒电气性能输入电压18至30VAC,24VAC 额定内建电源过压保护电源要求最大24VACA

5、/DC, 850mA功耗最大 20瓦警报输入8个普通干接触 (可选择 NC/NO)输出2个普通继电器,最大24VDC/1A (可选择 NC/NO)控制RS-485/RS-422波特率:2400230400bps (默认:9600bps)响应时间最大0.75秒预设响应时间ID (摄像头地址)最多 999 编码地址出厂菜单中最大可设置为3999个环境运行温度0 to 50 (32至 122 )存储温度-20至 60 (4至 140 )湿度90以下的相对湿度(无凝结)物理材料屋顶灯泡丙稀主体铝颜色屋顶灯泡透明主体黑色尺寸126(0) x 187(H)mm 重量约 1.2kg彩色摄像机高分辨率彩色摄像

6、机HCC645P:对于设置在室内通道、走道区域的摄像机,均选用Honeywell公司的低照度高分辨率彩色摄像机HCC645P,1/3 CCD数字式,最低照度为0.1LUX,水平清晰度为480线,电源同步功能保证系统操作时的自由切换。所有摄像机均采取固定安装方式,配置自动光圈镜头和室内防护罩,室内大范围监控部分可以配置带云台的摄像机。 HCC645P:适合于低照度、并对监控目标要求细节监控的场合采用1/3英寸SONY 行间转移彩色CCD,该摄像机的基本特点如下:l 通过DSP处理以达到高画质图像 l 超低照度0.1lux(F1.2, 30 IRE)l 信噪比大于50dB l 孔阑校正技术使图象边

7、缘清晰 l 快门1/501/100,000秒(10步) l 高分辨率480线 l 内置止闪功能模块 l 多种白平衡模式 l 内建反地循环隔离变压器l DC12V直流电源性能参数表:型号HCC-645P/640P传感器SONY 1/3 英寸Super HAD CCD有效像素752(水平)*582(垂直)制式PAL制扫描系统625线隔行扫描同步方式内同步/外同步/线路锁定水平分辨率480线视频输出复合视频1.0Vp-p/BNC接头信噪比大于50dB(AGC OFF)电子光圈开/关最低照度正常:0.1LUX(F1.2,30IRE)白平衡自动跟踪/手动/自动/室内/日光灯快门速度1/501/10000

8、0秒(10步)自动光圈镜头自动电子光圈/视频/直流驱动逆光补偿开/关镜头接口C/CS接口电源DC12V功耗最大3.2W操作温度-1050保存温度-2070相对湿度小于90%RH外壳材质铝合金重量接近350克外型尺寸68 x 56 x 120 mm镜头本系统所有镜头均选用Honeywell公司的自动光圈镜头,根据摄像机的实际布点位置来选择自动光圈镜头的规格。统计为: 6mm自动光圈镜头(GL-A60CS)*个 8mm自动光圈镜头(GL-A80CS)*个 5-15mm手动变焦镜头(GL-D50V150CS)*个 6-60mm 电动变焦镜头(GL-A60Z10CS)*个其中:彩色半球摄像机自带3.8

9、/6.0mm 焦距镜头;彩色一体化快HSDN-251PS自带25倍光学变焦(3.8mm95.0mm),8倍电子放大镜头。彩色半球摄像机对于设置在室内电梯厅、电梯轿厢内的摄像机,均选用Honeywell公司的彩色半球摄像机HDC425PA,最低照度为0.2LUX,水平清晰度为470线,具有可选不同焦距镜头的高性能彩色半球摄像机,可完善地应用于各种领域。所有摄像机均采取固定安装方式,配置自动光圈镜头和室内防护罩。采用数字信号处理, 有高清晰度、高灵敏度、卓越的图像调整功能和灵活的系统配置等特点。 HDC425PA: 适合于电梯轿厢、电梯厅、楼梯口、楼层通道等场合。采用1/3英寸SONY 行间转移彩

10、色CCD,该摄像机的基本特点如下:l 采用DSP数字信号处理器保证图象质量并具备先进功能l 采用SONY1/3彩色CCD, 470000像素l 低照度:0.2LUXl 高信噪比大于48dBl 内同步l 自动跟踪白平衡l 自动逆光补偿功能l 带自动增益控制l 带自动电子光圈l 自带3.8/6mm镜头l 可选烟色(G型)或透明球罩(B型)l 直流12V电源l 外型精美小巧性能参数表:型号HDC-425PA传感器1/3英寸行间转移彩色CCD有效像素752(H)582(V)制式PAL扫描方式625线隔行扫描同步方式内同步水平分辨率480线视频输出复合视频1.0Vp-p信噪比大于48dB最低照度0.2L

11、UX白平衡自动跟踪电子光圈自动逆光补偿开/关止闪功能开/关同步内同步自动电子快门1/50秒-1/100000秒镜头可选3.8mm固定光圈/(F2.0)或6mm固定光圈/(F2.0)镜头接口内置电源直流12V+/-10%功耗最大3W操作温度-1050存放温度-2070相对湿度小于90%RH重量245克外型尺寸100mm*84mm(高)球体颜色浅灰/黑色云台水平可调角度0130云台垂直可调角度090视频矩阵主控音视频矩阵系统选用美国Honeywell公司的 VideoBlox系列矩阵切换系统。采用水平插卡式结构,具有工业级开关电源模块和数据解码及视频丢失检测功能,提供多个通讯接口。针对监狱的音频需

12、求,可将前端音频拾音信号接入同一矩阵机箱,满足监狱的音视频同步切换需求。产品特性:l 雷击保护/防过压设计l 可编程事件定时巡视l 支持云台/镜头变速控制l 输入/输出增益可调l 热插拔、模块化设计l 模块内置分布板卡式开关电源(第三代电源)l 输入/输出缓冲采用宽带(130M)视频放大器(非三极管)l 输入/输出有突波吸收电路保护(有助于防雷、静电等)l 输入/输出采用直流耦合设计,低频(保真)特性好l 每路输入视频可独立调节增益及进行高频提升l 高密度设计,大系统时机箱数极少l 双电源可选:l 机箱支持220V主电源(2U机箱除外),辅助电源12/24VDCl 菜单驱动编程l 强大的宏编程

13、功能l 口令支持用户/键盘优先级分区和保护最多支持64个登录身份l 64个球机可编程路径,预置精度可达0.4度l 机箱自带32路报警输入4路报警输出,可扩充至256路报警输入256路报警输出l 支持第三方厂家设备控制 l 6个串行通信端口RS422 隔离RS232电气参数 : l 电源要求:交流200-250伏/50Hz (4U及以上机箱) 交流12-24伏/直流12-30伏(2U机箱)l 功耗: 4U机箱:80瓦8U机箱:120瓦 12U机箱:160瓦l 串扰:1MHz 处小于-60dB 4.33MHz 处小于-52 dBl 信噪比: 小于-60 dBl 带宽:4Hz到20 MHz(-3 d

14、B)l 微分增益: 小于1%l 微分相位: 小于1度l 切换时间:50微秒 环境参数l 工作温度: 0-40度 机械参数l 安装方式: 19英寸标准机柜安装l 宽度: 482MMl 深度: 245MMl 高度: 4U177.8MM 8U355.6MM 12U533.4MMl 重量 视配置而定CPU控制模块CPU模块是VideoBloX 系统的核心单元。其采用嵌入式设计技术,保证了VideoBloX系统具有强大的功能、高速的处理能力及超强的稳定性。系统配置完成后便可以移走配置电脑,VideoBloX系统就可以脱离微机运行了。在单机箱及多机箱扩展系统中,只需要配置一块CPU模块(HVBCPUX)。

15、系统配置及编程是通过界面友好而易学的配置程序(VideoCFG)完成(支持Windows95/98/NT/2000)。运行配置程序的电脑和VideoBloX系统的CPU模块进行连接。当配置完成后,系统的所有配置数据便下载到CPU模块的非易失存储器中,该配置数据在系统断电后可保存一个月以上;系统配置数据还可以文件方式保存及备份,以便系统在配置数据丢失后的快速恢复。VideoBloX系统支持双机热备份功能。在一个机箱内安装两块CPU模块及一个CPU仲裁模块(HVBARB)即可实现双机热备份。仲裁模块监测到主CPU模块失败后,系统会自动切换到备用CPU模块。VideoBloX Lite (CPU型号

16、为HVBARLITEX) 是一个小型系统。在2U机箱内,最大可扩展到32路输入8路输出。VideoBloX Lite 具有VideoBloX系统的所有功能。VideoBloX Lite系统可以作为大型VideoBloX系统的一个卫星网络节点。特点及参数: l 高速嵌入式处理器l 大容量非易失存储器l 集成设备的数据库固化技术l 6个串行通讯端口l 自带32 个报警输入,4路报警输出l 通过IC 扩展设备或通过RS422远程连接,可扩展至256 路报警输入/256 路报警输出视频输入输出模块视频输入模块l 提供了16路的视频输入,l 具有输入视频信号的保护及增益调节、高频提升功能。l 前面板有终

17、端匹配开关l 视频丢失检测l 一定范围的过压保护 l 任意位置安装l 支持热拔插视频输出模块l 16 或 8 路视频输出l 一定范围的过压保护 l 任意位置安装l 热拔插l 字符叠加12行,24个中文字符,实时时钟,字符格式可选l 输出视频信号的保护及增益调节、高频提升功能。HVBPCK系列控制键盘HVBPCK 为系统提供灵活,多样,方便的操作键盘,其根据人工学原理设计,为系统用户控制摄像机,调用和控制云台/高速球以及VCR,画面处理器/分割器,硬盘录像机等第三方设备提供最大程度的灵活性。HVBPCK 内置固化管理软件及键盘可编程操作用于登录,管理及控制摄像机/监视器/VCR/宏编程控制; 规

18、格l 三维操纵杆: 可变速控制云台、镜头l 显示屏: LCD 背景照明图标和字母数字l 数字键: 数字键0 9 加上Cam (Mon) (VCR)l 特殊键: User1 4 用户登录模式键l Seq: 开始序列/调用预编程宏l Menu: 菜单键l Login/Logont: 登录键l Alarm Ack: 报警确认键电气指标l 输入电压: 9-30VDC或10-22VACl 功率消耗(直流):最大5VA, 9-30VDCl 功率消耗(交流):最大5VA,10-22VACl 通信速率:最高达57.6Kbaud(通信RS422 全双工)l 摇杆:集成式摇杆PCK-J 协议转换器PIT Vide

19、oBloX系统提供一个真正的视频系统集成解决方案协议接口转换器(PIT)。协议接口转换器使得VideoBloX系统不仅可以兼容众多其他厂家的前后端外围设备,而且可以实现整个视频系统外围设备的真正集成。PIT可控制所有ADEMCO球机、多画面处理器、VCR及DVR;通过配置,PIT也可以控制其它制造商的球机。强大的VideoBloX配置软件可以轻松实现对其他厂家的RS422和RS232设备(VCR、DVR、多画面处理器等)的控制。所有这些功能只要简单地选择PIT的DIP开关或进行编程就能实现!协议接口转换器共有三种产品可供选择:l HVBPIT422: 转换VideoBloX 的RS422输入协

20、议为第三方PTZ/球机的RS422/485控制协议,比如:Pelco“D”、“P”,Burle,Diamond,Panasonic协议等;l HVBPIT232:转换VideoBloX 的RS422输入协议为第三方VCR/画面处理器/DVR的RS232控制协议;l HVBPIT232I:转换VideoBloX 的RS422输入协议为第三方的RS232控制协议,带光电隔离保护。VideoBlox的协议接口转换器及配置软件设计为可集成任意具有RS232/485 ASCII字符串控制协议的设备,且配置方便、高效,使用简单、直观。技术规格: l 等级评定:EN55022辐射等级;IEC 801-3,射

21、频磁化3级l 电源要求:交流7-25伏,50/60Hz;或直流8-34伏;l 功耗:1.5瓦l 机械尺寸:74(宽)X 31.2(高)X 190.9 (深) MMl 重量:390Gl 抛光: 不锈钢拉丝处理l 工作温度: -10-+50度l 湿度:0-95%(无冷凝)l 从通信端口参数波特率:9600,19.2K,57.6K或115.2K地址范围: 1-255 协议: BossWare标准: RS422,可进行RS485连接l 主通信端口参数波特率: 9600,19.2K,57.6K或115.2K标准: RS422,可进行RS485连接;RS232可选l 连接器类型: RS232 D9公头;R

22、S422 D9母头报警输入/输出扩展模块IC扩展模块为VideoBloX系统提供了灵活而方便的报警输入/继电器输出扩展方式。IC扩展模块可以本地直接接入VideoBloX矩阵,或者通过PIT进行远程扩展。所有IC扩展模块可单独编址,最大可扩展到256路报警输入和256路继电器输出。技术规格:l 电源要求:直流5伏l IC 16路输入:所有LED关,7MA;所有LED开:60MAl IC 16路输出:所有LED关,7MA;所有LED开:63MAl IC 16路键盘:所有LED关,7MA;所有LED开:82MAl 尺寸:73(宽) 192(高) 50 (深) MMl 重量: 400克l 抛光:不锈钢拉丝处理l 工作温度: 0-70度(经济型设备);40-80度(工业级设备)l 存储温度: -50-125度l 湿度: 0-95%(无冷凝)l IC 16路输出:最大总电流,10A;1路输出最大电流,8A;最大负载电压,直流50Vl IC 16路输入:最大输入电压,直流/交流100V(少于1MS时间);最大输入电压,直流/交流30V(连续)
