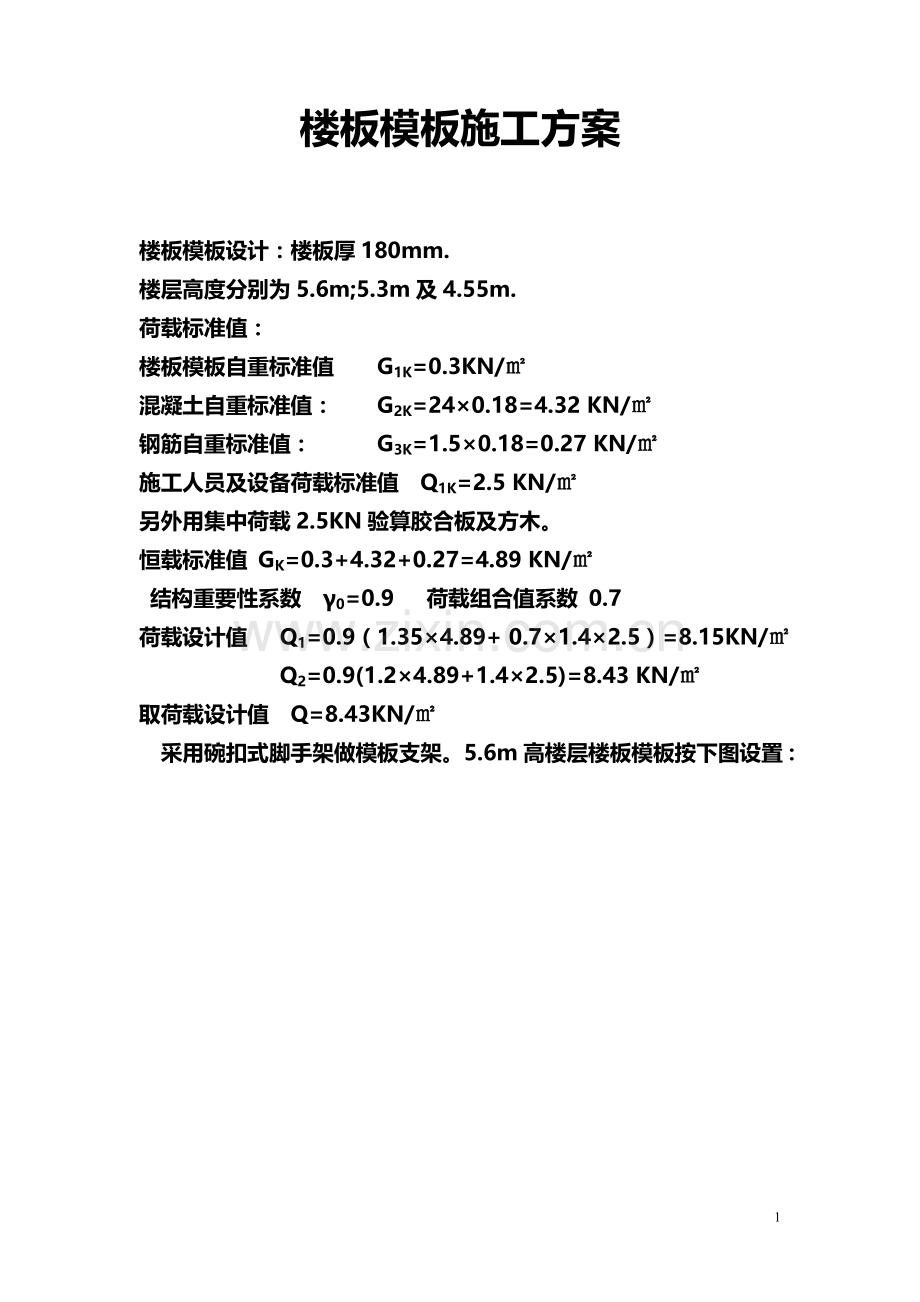

楼板模板施工方案

楼板模板设计：楼板厚180mm.
楼层高度分别为5.6m;5.3m及4.55m.
荷载标准值：
楼板模板自重标准值 G1K=0.3KN/㎡
混凝土自重标准值： G2K=24×0.18=4.32 KN/㎡
钢筋自重标准值： G3K=1.5×0.18=0.27 KN/㎡
施工人员及设备荷载标准值 Q1K=2.5 KN/㎡
另外用集中荷载2.5KN验算胶合板及方木。
恒载标准值 GK=0.3+4.32+0.27=4.89 KN/㎡
结构重要性系数 γ0=0.9 荷载组合值系数 0.7
荷载设计值 Q1=0.9（1.35×4.89+ 0.7×1.4×2.5）=8.15KN/㎡
Q2=0.9(1.2×4.89+1.4×2.5)=8.43 KN/㎡
取荷载设计值 Q=8.43KN/㎡
采用碗扣式脚手架做模板支架。5.6m高楼层楼板模板按下图设置：

立杆顶端应放可调支托（螺丝端杆）；U形承托与钢管的间隙应楔紧：

否则，U形承托可能变形：
下面对上述方案进行验算：
胶合板验算：方木间距取200
胶合板线荷载设计值(取1m宽板) q=1×8.43=9KN/m
胶合板弯矩 M=0.125ql2=0.125×8.43×0.22=0.042KNm
按2.5KN集中力计算弯矩： M=0.9（0.125×1.2×4.89×0.22+0.25×2.5×1.4×0.2）=0.184KNm
取弯矩 M=0.184 KNm
可以
变形验算：只考虑恒载（取1m板宽）， qk=4.89KN/m=4.89N/mm

式中， 9×103 N/mm2 是胶合板的弹性模量
50×80方木验算：（方木间距0.2m）
方木线荷载 q=0.2×8.43=1.7KN/m 钢管间距0.9m（即方木跨度）
方木弯矩 M=0.125×1.7×0.92=0.172KNm
按集中荷载 2.5KN计算弯矩（按两根方木计算）
M=0.9（0.25×1.4×2.5/2×0.9+0.125×1.2×4.89×0.2×0.92）=0.461KNm（忽略方木自重产生的弯矩，方木自重产生的弯矩很小）
取方木弯矩 M=0.461 KNm
可以。
方木变形验算：恒载线荷载 qk=4.89×0.2==0.98KN/m=0.98N/mm
式中， 9×103 N/mm2 是方木的弹性模量
钢管验算：此时均布活荷载为1.5KN/m2。为计算简便，不改变荷载值2.5KN/m2（取值偏大）
钢管受的是方木传来的集中荷载。近似按均布荷载计算。
钢管线荷载 q=8.43×0.9=7.6KN/m
钢管自重设计值 1.2×38.4×10-3=0.046 KN/m
钢管荷载设计值 q=7.6+0.046=7.65 KN/m
钢管弯矩 M=0.125×7.65×0.92=0.77KNm 。
可以
钢管变形验算：恒载标准值
qk=4.89×0.9+0.0384=4.9KN/m=4.4N/mm
可以
钢管立柱验算：（此时，均布活载应取1KN/m2,偏于安全，仍取2.51KN/m2）
立柱荷载设计值： N=8.43×0.9×0.9+0.0384×1.2×（5.6+0.9）=7.1KN
立柱计算长度 l01=1.2+2×0.177=1.554m l02=1.8m
取l0=1.8m
λ=l0/i=180 /1.58=114<[λ]=150
查表 φ=0.489
N/(φA)=7100/(0.489×489)=27 N/mm2<f=205 N/mm2
可以。

楼板模板支架搭设的构造要求：模板支架应设置剪刀撑。剪刀撑的设置见剪刀撑设置图。
5.3m高模板支架图：

4.55m模板支架图：
