小矮墙施工组织设计

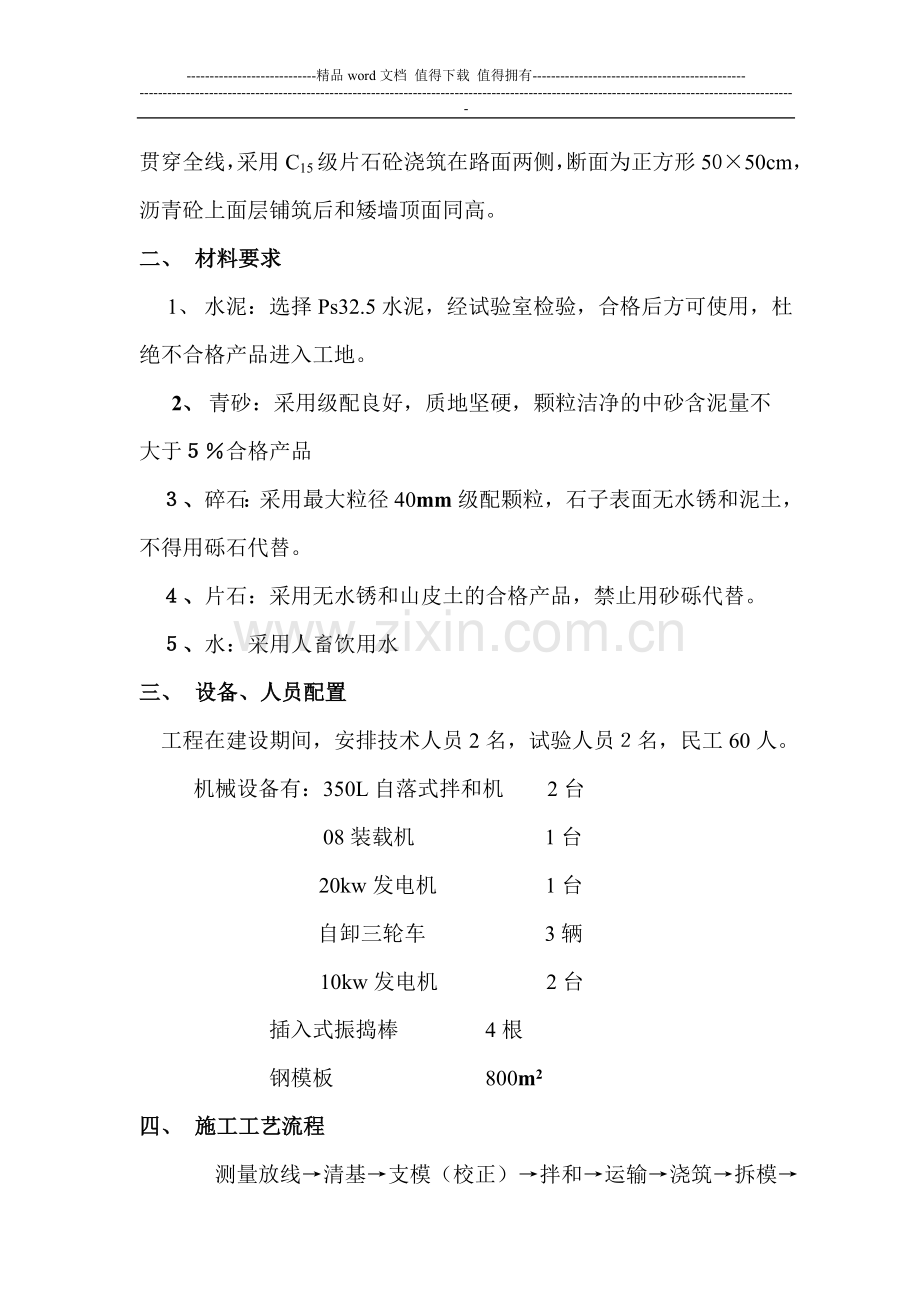

一、 工程概况
我段承建的K24+000—K26+000段路面改建工程中，小矮墙浇筑贯穿全线，采用C15级片石砼浇筑在路面两侧，断面为正方形50×50cm，沥青砼上面层铺筑后和矮墙顶面同高。
二、 材料要求
1、 水泥：选择Ps32.5水泥，经试验室检验，合格后方可使用，杜绝不合格产品进入工地。
2、 青砂：采用级配良好，质地坚硬，颗粒洁净的中砂含泥量不
大于５％合格产品
　３、碎石：采用最大粒径40mm级配颗粒，石子表面无水锈和泥土，不得用砾石代替。
　４、片石：采用无水锈和山皮土的合格产品，禁止用砂砾代替。
　５、水：采用人畜饮用水
三、 设备、人员配置
　工程在建设期间，安排技术人员2名，试验人员２名，民工60人。
机械设备有：350L自落式拌和机　 2台
08装载机 1台
20kw发电机 1台
自卸三轮车 3辆
10kw发电机 2台
插入式振捣棒 4根　　　
钢模板　　　　　　　800m2
四、 施工工艺流程
测量放线→清基→支模（校正）→拌和→运输→浇筑→拆模→养生。
五、 施工方案
1、测量放线: 以监理工程师签认的路基纵断而设计导线为基准点，恢复中线经闭合无误，严格控制好矮墙的几何尺寸。
2、基底：现场调查后，发现基底存在几种情况，对原基底压实度不足的地段，采用压路机压实，对基底有杂物的地段人工配合装载机清理，达到要求，方可进行放样支模。
3、支模：采用150cm×30cm钢模钢组合，或200cm×60cm竹胶板，模内用长50cm木桩支撑与模板表面垂直对顶，铁丝绑木棒固定，模顶面起到把握顶宽尺寸,模板两外侧斜支撑底部用扎钢而加加固,模内除涮脱模剂，表面平整、顺直，模内尺寸符合矮墙成型后尺寸要求，纵横接缝不能漏浆，通缝采用塑料泡沫隔离。
4、拌和：用科学试验数据指导生产，按计量控制办法控制配料，人工配合装载机上料采用自落式搅拌和机拌和，不允许人工拌和，坍落度控制在10—30mm，参照试验报告及时测定制件。
5、运输：砼运输采用密封良好不漏浆的自卸三轮车运输时间不超过15分钟。
6、浇筑：底基先铺砼，然后砼和片石一同投入，片石含量不大于25%。30cm左右厚为第一层，采用插入式振捣棒振捣一次，待砼全部密实后再浇第二层。直顺段每15cm长（曲线段每10m长）留一道2cm宽的通缝，矮墙顶面要求原浆压光，不另加浆抹面。随时注意观察钢模变形，及时修正。
7、 拆模：在水泥的终凝时间之前拆模，对表面不平整的地方挂线进行处理，达到美观、顺直、平整的效果。
8、养生：拆模后，洒水并及时覆盖塑料薄膜并进行固定保持矮墙表面湿润，养生期至少为7天。
9、基本要求：
A、 混凝土抽用的水泥、碎石、砂、水的质量和规格应符合有关规范要求，按规定配合比施工。
B、顶面平整、线条直顺、典线圆滑美观。
C、伸缩缝设置的位置和数量应符合要求。
D、矮墙实测项目如下表：
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1
混凝土强度（Mpa）
在合格的标准内
按附录D检查
3
2
顶面高程（mm）
±10
水准仪：每200m测4点
2
3
直顺度（mm）
10
20m拉线：每200m测4处
3
4
宽度（mm）
±5
尺量：每200m测4处
2
5
高度（mm）
±10
尺量：每200m测4处
1
6
表面平整度（mm）
5
3m直尺：每20m检查2处
1
7
横坡（%）
符合设计要求
水准仪：每200m测2处处
1
六、 工期安排
计划工期从2008年8月2日至2008年8月20日，为期18天，有效期为3天，平均日进度双侧270m,顺利完工。
七、质量保证措施
　 1、严格控制原材料的质量，进场后由质检材料部有关人员进行抽样检查，发现不合格清出工地。
2、 严格按照施工工艺施工，本着谁负责施工，谁负责质量的原则落实到人。
3、 各种计量器具必须经过计量权威单位鉴定，方可使用。　　　　　　　　　　　　　　　　
4、 项目部成立专门自检小组
　组长：张亚军
　组员：刘新平、杨慧荣、马俊英、岳小云、
八、安全保证措施
1、建立安全保证体系，项目问部和各施工队设专职安全员，专
职安全员属质检科，在项目经理的领导下，履行保证安全的一切工作。用多种教育形式，使职工树立安全第一的思想，不断强化安全意识，建立安全保证体系，使安全管理制度化，教育经常化。
2、把安全生产贯彻到施工的全过程中去，认真执行安全教育，发挥群众安全人员的作用，对发现事故隐患和危及到工程、人身安全的事项，要及时处理，做出记录，及时改正，落实到人。
九、环境保护措施
1、结合本工程实际和自然环境保护特点，制定具体环境保护和水土保持措施并贯彻落实。
2、无条件接受当地环保部门和监理工程师对施工过中环保工作的监督、指导，积极改进环保、水保中存在的问题，文明施工。
3、施工期间，施工物料水泥等堆放管理严格，防止雨季或
暴雨将物料随雨水迳流排入地表及相应的水域造成污染。
十、文明施工措施
1、严格按照技术规范施工，按照规程作业；随时保持现场整洁,机械停放井然有序，原材料堆放整齐，各标志、标牌齐全规范；施工便道经常洒水，防止尘土飞扬；保持施工现场整洁。
2、施行持证上岗、挂牌施工制度。
3、施工内业资料齐全、数据可靠，办公室内按要求布置各类图表，及时反映现场状况进度状况。

施工组织机构图

项 目 经理：　　杜建亮
技术负责人：　　刘金旺
工程技术部：　　张亚军
现场负责人： 闫小强
综合办公室：　　马俊英
后勤保障部：　　李向东
试验质检部：　　刘新平
安全保卫部：　　雷双马
资产设备部：　　冯文斌

安全组织机构

组　长：　　　　杜建亮
副组长：　　　　刘金旺
专职安全员：　　雷双马
成　员：　　　　张亚军、高 锋、刘新平、
　　　　　　　　王愣愣、张吉平、李文军、
十一、廉正文明建设措施
为搞好本工程建设中的党风廉政建设，保证工程建设高效优质，保证建设投资的安全和有效使用，我们将通过以下四个方面加强廉政建设：
1、严格遵守党和国家有关法律法规及交通部有关规定。
2、同业主签订廉政设合同，严格执行合同规定，自觉按照合同办事。
3、我们将建立以纪检书记、项目理牵头的项目部纪检委，同时出台廉政建设纲要，建立健全廉政制度，开展廉政教育，设立廉政告示牌，公布举报电话，监督并认真查处违纪行为。

山西省离石公路管理段
