5000m3球形储罐安装工程施工组织设计.pdf

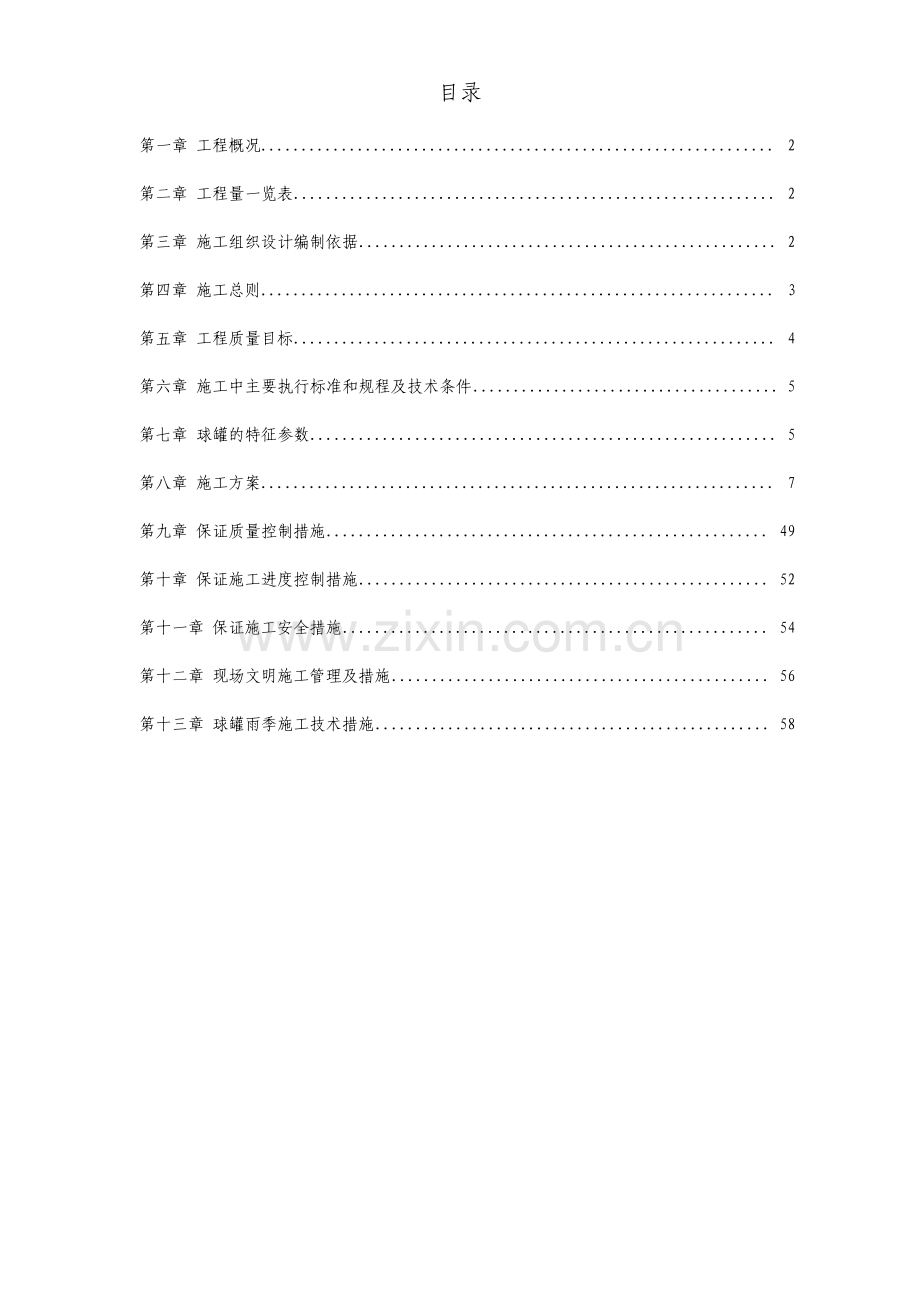

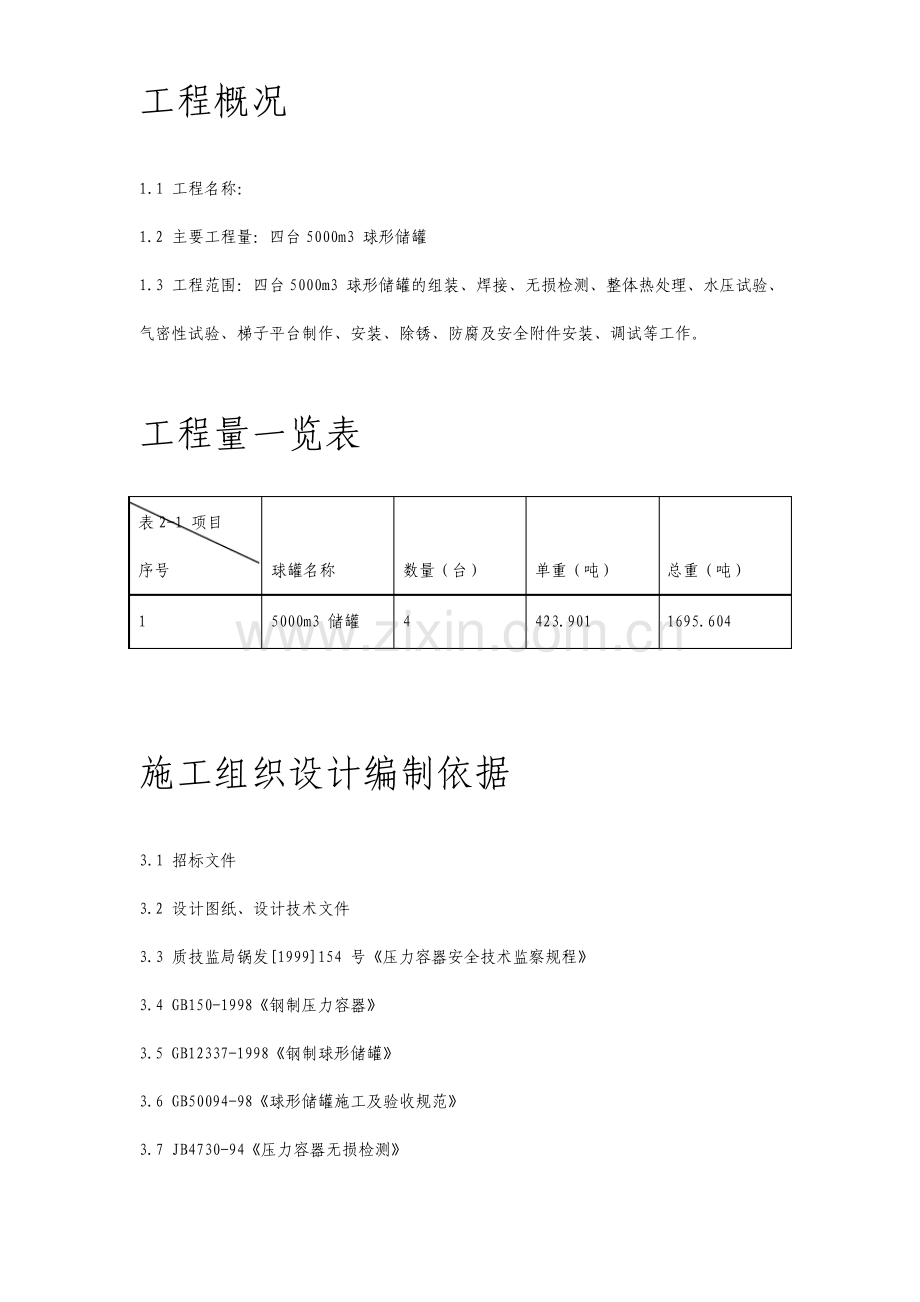

目录 第一章 工程概况.2 第二章 工程量一览表.2 第三章 施工组织设计编制依据.2 第四章 施工总则.3 第五章 工程质量目标.4 第六章 施工中主要执行标准和规程及技术条件.5 第七章 球罐的特征参数.5 第八章 施工方案.7 第九章 保证质量控制措施.49 第十章 保证施工进度控制措施.52 第十一章 保证施工安全措施.54 第十二章 现场文明施工管理及措施.56 第十三章 球罐雨季施工技术措施.58 工程概况 1.1 工程名称：1.2 主要工程量：四台 5000m3 球形储罐 1.3 工程范围：四台 5000m3 球形储罐的组装、焊接、无损检测、整体热处理、水压试验、气密性试验、梯子平台制作、安装、除锈、防腐及安全附件安装、调试等工作。工程量一览表 表 2-1 项目 序号 球罐名称 数量（台）单重（吨）总重（吨）1 5000m3 储罐 4 423.901 1695.604 施工组织设计编制依据 3.1 招标文件 3.2 设计图纸、设计技术文件 3.3 质技监局锅发1999154 号压力容器安全技术监察规程 3.4 GB150-1998钢制压力容器 3.5 GB12337-1998钢制球形储罐 3.6 GB50094-98球形储罐施工及验收规范 3.7 JB4730-94压力容器无损检测 3.8 JB2536-80压力容器油漆、包装和运输 3.9 JB4708-2000钢制压力容器焊接工艺评定 3.10 JB/T4709-2000钢制压力容器焊接规程 3.11 GB/T5117-95碳钢焊条 3.12 GB/T5118-95低合金钢焊条 3.13 GB/T3965-95融敷金属中扩散氢测定方法 3.14 JL.A5建筑安装工程安全技术操作规程 施工总则 4.1 施工进度计划具有严肃性，严格按照建设单位工期要求，按时或提前竣工，愿接受建设单位的处罚。4.2 贯彻“营造业主满意产品”的质量方针，工程质量达到优良工程。4.3 施工组织设计是全面组织施工的指令性文件，是组织施工的主要依据，一经批准，并经建设单位认定后，参与施工的全体人员必须严格执行，不准随意更改。4.4 施工中必须严格按图纸及施工程序施工，认真遵守相关规程、规范、标准。4.5 与施工进度同步建立工程技术档案，其内容必须完整、全面、真实，反映工程的实际质量。4.6 施工现场应做到文明施工，施工必须安全。4.7 施工中凡属特殊工种，必须持证上岗。工程质量目标 5.1 分项工程合格率 100%；5.2 单位工程一次合格率达到 99%以上；5.3 单位工程一次交验率 100%；5.4 单位工程一次验优率 100%；5.5 球罐安装质量达到优质工程。施工中主要执行标准和规程及技术条件 6.1 质技监局锅发1999154 号压力容器安全技术监察规程 6.2 GB150-1998钢制压力容器 6.3 GB12337-1998钢制球形储罐 6.4 GB50094-98球形储罐施工芨验收规范 6.5 JB4730-94钢结构工程施工与验收规范 6.6 GB50205-2001钢结构工程施工与验收规范 6.7 球形压力容器现场组焊质量保证手册 6.8 6.9“5000m3 球罐施工图”球罐的特征参数 7.1 球罐设计参数 表 7-1 球 罐 名 称 5000m3VCM 球罐 公称容积（m3）5000 球罐直径（mm）21200 球壳材质 16MnR 物料名称 球壳厚度（mm）球罐重量（t）4423.904 支柱与壳板连接形式 赤道正切 支柱数目/规格 10-72814 设计温度（）-5.5-50 设计压力（Mpa）0.8 水压试验压力（Mpa）1.0 气密性试验压力（Mpa）0.8 容积类别 三类 7.2 球罐的结构形式 球罐结构形式为四带混合式。施工方案 8.1 施工准备工作 施工准备是一个重要的阶段，它是工程总工期长短和工程质量优劣具有决定性的前期工作。施工准备包括技术文件的准备、施工现场准备、人员组织培训等。图 8-1：球罐安装施工准备程序图 图纸审核 现场勘查 办理设计变更 设计交底 提出有关问题 施工场地条件准备 焊接工艺评定 确定项目经理 8.1.1 施工准备 8.1.1.1 审核球罐施工图及有关技术文件，必须明确以下问题：a.设计是否符合现行规范、规程及技术的要求。b.图纸是否齐全，能否满足施工的需要。c.零部件的规格、型号、材质、使用部位是否明确。d.焊接、试压及检测等技术要求是否明确。8.1.1.2 按球形压力容器现场组焊质量保证手册有关部分的要求，编制施工组织设计。8.1.2 施工现场准备 8.1.2.1 施工现场平面布置应满足施工程序要求，必须清理平整施工现场，安排球壳板和附件的运输道路及存放地点，设置水、电线路。8.1.2.2 安排临时设施。8.1.2.3 调入设备进场，并对其进行功能检查。8.1.2.4 调入仪表应计量合格，并在有效期内。8.1.2.5 组织技措用料进场。8.1.2.6 组织有关施工机械进场。8.1.2.7 将周转使用的工装卡具进场。8.1.2.8 平台的搭设，施工现场铺设具有足够钢度的 520m 平台二个，用水准仪对平台进行找平，在平台的四角和中间部位选取找正点，各点应在一个水平面上，不水平度 8m/s；b.相对湿度90%；c.雨天及雪天；d.环境1.5mm、纵向长对不合格的项目取双倍试样进行复验，合格指标同左标横焊 2 平仰焊 2 度 3mm 裂纹缺陷，因夹杂引起试样棱角开裂计入评定。准。冲击试验 焊缝 立焊 3 GB229-94 常温 V 型 JB4744-2000 试样尺寸：101055 AKV1J，且单个试样冲击功 不 就 小 于22J 可再取一组 3 个试样进行试验，合格指标为：前后两组 6 个试样的冲击功平均值不低于规定值，允许有2 个试样 小于规定值。横焊 3 平仰焊 3 级合格。8.4.1.4 水压试验前球罐对接焊缝及热影响区、接管与罐壁连接、补强圈、支柱与球壳板连接的焊缝及热影响区的内外表面、去除吊耳、工卡具等后焊接部位痕迹及热影响区及缺陷修磨处部位，均应进行 100%的磁粉检验，水压后还应对上述焊缝做 20%的磁粉检验。按JB4730-94压力容器无损探测表面检测 I 级为合格。经检查发现的表面裂纹、夹层等有害缺陷应打磨消除，清除缺陷后，补焊焊缝表面不低于母材，母材与焊缝之间应平滑过渡，焊缝修补应确认缺陷清除完后进行，补焊的焊缝长度比缺陷两端各长出 50mm，坡口堆焊应磨平，保持原坡口形状尺寸，修理或补焊后的部位，应进行同样检查。以上各检测环节的检测项目应做好记录，认真填写，标好检测部位，按规定填写检测报告，报告要字迹工整，不允许涂改。8.4.2 使用仪器、设备型号 表 8-8 序号 仪 器 名 称 设备名称 数 量 1 超声波 CTS-26 型 2 台 2 Ir192 探伤机 DL-IIA 1 台 3 磁粉 江苏射阳 2 台 4 测厚仪 SCH-910 型 2 台 5 密度计 TD-210 型 2 台 6 看片灯 QI-IQ、CD-4 2 台 7 底片烘干箱 XG-I 2 台 8 暗室活动房 16m2 1 栋 8.4.3 球罐检测人员 一名探伤负责人、三名 II 级检测资格人员、五名探伤工作人员，以上资格人员均有经劳动部门考核批准颁发的超声、射线、磁粉、渗透无损检测资格等级证。8.4.4 检测工艺范围 8.4.4.1 超声波检测 要选用精确的仪器和探头（经检验合格），要求有效灵敏度余量至少为 10dB，具有衰减量不少于 80dB，连续可调的衰减器，较高的分辨力，被检测的表面，应清除检测移动区的飞溅、锈蚀、油污等，露金属光泽保证良好的声学接触。球壳板复检应按 JB4730-94 标准规定操作，彩方形试块，T=40mm，探头 2.5MHz，20 探伤起始灵敏度为试块将5 平底反向波高度调整满刻度的 50%，探头沿垂直钢板压延方向，间距为 100mm 平行线进行扫查，对板边宽 100mm 范围内 100%扫查，扫查示意图如下：对接焊缝的检查，按 JB4730-94 标准规定执行，试块采用 CSK-1A 和 IIIA，探头 2.5MHz，1313K2，探伤起始灵敏，为评定线16-9dB，表面补偿按实际被探表面光洁度而定，探头移动区为应不小于 1.25P，发现超标缺陷用定量线来定位，深度等做好记录，并标好检测部位。8.4.4.2 射线检测 选用射线源，源种类为 1r192 射线能级为 0.53mev，源强度为 100Ci，拍片采用分部周向曝光方法透照即源置于球罐中心位置，一次贴片分上、下两部分，一次拍片 50%，二次曝光即可把整个球罐焊接全部拍完，曝光时间每次约 14h。射线照相质量选用 AB 级，像质计每90 放置一个，每带均应有四个，底片灵敏度要求看到标准所要求的像质指数，80 线径0.63mm，像质计为 2#，指数 612，像质计应放置在被透照胶片的 1/4 处，每张底片必须有透照焊缝的中心标（）和搭接标记（）以及工件编号，焊缝编号、部位编号等识别标记。各标记必须离焊缝的边缘至少 5mm，片与片之间的搭接处至少为 10mm，采用铅箔增感屏，为检查背散射现象，在暗合的背面放个“B”铅字，来做背散射情况的依据，返修后的透照底片必须有返修次数R1 或 R2 的标记，底片黑度要求在 1.83.5 之间，暗室要清洁，严格控制显影液的温度，冲洗时应保持在良好的状况中，防止底片划伤造成伪缺陷的产生，底片的质量评定和底片焊接焊缝的质量评定，必须认真按 JB4730-94 标准的要求执行。射线探伤应在焊接结束后 24 小时进行。底片标记和编号位置如图：8.4.4.3 测厚检测 球壳板用钢板厚度实测厚度允许偏差应小于或等于 0.25mm，测厚点为每块球壳板不少于 5 点。8.4.4.4 磁粉检测 按 JB4730-94 标准规定去做，被检表面要求露金属光泽，焊缝与母材应圆滑过渡，选用 BW1 型磁膏，圆形沟 A2-30/100 型标准试片，试片布置间距宜为 45m，以清晰显示标准试片的缺陷来调整磁化规范，对同一部位应两次磁化方能确认，施加磁悬液由上而下，保持一定的磁粉含量，以确保探伤的灵敏度。磁粉检验应在焊接结束 36 小时后进行。8.4.4.5 渗透检测 采用上海 HD-RS 型渗透剂和 HD-EV 型显像剂，清洗剂用丙酮，试块为 RM-D 型，灵敏度为0.5u，喷涂渗透剂后应保持 15 分钟以上，然后清洗干净红色后，再喷涂显像剂。10 分钟后观察，注意不要把缺中的渗透剂清洗掉，以免漏检。8.4.5 对探伤人员的要求 探伤人员检验前应接到施工部门的检验申请单，必须有被检部门的表面外观检查合格确认，并有质检工艺员签字，但必须在焊后 24 小时以后进行检测，返修部位必须在焊后 48 小时以后方可进行检验，检测工作必须按规程、标准和技术条件进行。全面按质保手册和程序文件执行。8.4.6 对球罐焊缝返修要求 发现超标缺陷，用超声波扫查定位和深度测定后及时出返修通知单，如二次返修报焊接责任师、质保工程师处理。8.4.7 对报告的要求 施工过程中做好各项检验的原始记录，认真填写，工程结束后，应立即整理，填写好检验报告及检验部位图，字迹要工整、明了、详细、全面，完后全部资料交到责任工程师审核签字，交有关部门存档。8.4.8 现场安全要求 8.4.8.1 在进行射线拍片作业前对射线的安全防护距离应进行安全距离的测定，测定应由当地市职防所的专职人员在施工现场进行，并标定出安全防护距离（约 100m 左右），在进行射线拍片作业时应在大于或等于安全防护距离范围处设定危险标志，并设专人看护，以防非工作人员进入危险区。8.4.8.2 在整个施工过程中，做到安全操作。进入现场戴好安全帽，高空作业系好安全带，晚间作业应检查脚手架是否牢固，防止探头跳。作业前，首先看电源、电器设备是否完好，防止漏电触伤操作人员及损坏设备，做好现场的安全防护措施。8.5 整体热处理工艺 球罐进行焊后整体热处理。球形储罐焊后整体热处理的主要目的是消除焊接残余应力，改善球罐使用性能。8.5.1 主要工艺参数 容积（m_）板厚（mm）材质 升 温 速 度（/h）保 温 温 度（）降 温 速 度（/h）保 温 时 间（min）5000 28/30/34 16MnR 50-80 60025 30-50 90 平均升温速度和平均降温速度在 300以下不控制。300以上升温和降温时，球壳板表面上相邻两侧温点的温差不得大于 130。8.5.2 加热方法 采用内部燃烧法加热，即将球罐作为炉体，上人孔加烟囱，球壳外侧设置测温热电偶并加以保温，下人孔安装一组火焰燃烧器，以轻柴油作燃料，用压缩空气雾化后燃烧进行加热，并按规定控制整个热处理过程以达到热处理目的。8.5.2.1 装置 球罐整体热处理装置包括燃烧系统、油路系统、液化石油气系统、控制系统、测温系统及柱脚移动系统。8.5.2.2 操作 a.点火：点火前，先向罐内送风 10 分钟，清除罐内原有气体和灰尘，然后，先点着点火器，用点火器点着点燃器，火焰调至正常后，向喷嘴逐渐送入压缩空气，到 0.40.5Mpa 时，再次调整火焰，至不跳动、不吹灭、能够正常燃烧为止。这时，将压出的油即被雾化、点燃，然后根据升温需要逐渐加大风压与油量。b.升温与恒温：在 300以下时，为避免球罐下部温度明显低于上部，应用短火焰进行加热，以风压 0.20.4Mpa，油量 80150 升/时为宜，在 0.40.7Mpa，油量应在 150450 升/时，在 500580之间，适当减小风油量，靠球壳的热传导，使各部温度趋于均衡，逐渐进入恒温阶段，恒温时应进一步减少，并严格掌握风油量，维护温度不升不降。c.降温：达到规定的恒温时间后，停止供油供气，关闭所有阀门，此时应用保温材料适当复盖下人孔，以免降温过快，当至 300以后即可打开下人孔与烟囱，自然冷却。8.5.3 保温 用矿棉保温被进行保温，保温被厚度为 60mm。先把焊有钉子的带钢纵向紧在球体上，然后贴保温被。保温敷设两层，但下极板和产品试板处应敷三层，上极板可敷一层，保温被边缘要搭接 100mm 以上，内外层的接缝要错开与罐体相连的附件和支柱耳板以上部分须进行保温。保温被外面用带钢勒紧，以使保温被紧贴罐壁。8.5.4 试板贴挂 保温之前，将产品试板吊贴在上极带板外侧，使之紧贴球体，三块试板在同一高度上，沿圆周对称布置。8.5.5 测温点分布 热处理过程的温度测量应使用远距离连续自动检测系统，测量仪表应事先检定合格。测温点应均匀布置在球壳板外表面，相邻测温点间距宜为 4.5m，距人孔与球壳板环缝边缘 200mm 以内及产品试板上，必须设测温点。本球罐共设 12 个测温点：上、下极板各 2 点，赤道带 6 点，均匀布置，产品试板上设 2 个测温点，记录时应予注明。8.5.6 测温与记录 8.5.6.1 使用镍铬镍硅热电偶测温，其测温端用螺检固定在球皮上。热电偶工作端周围保温材料要包严，接线端应露出，并注明编号，用导线与 记录仪连接。8.5.6.2 使用三台 XWDI-300 自动电位差记录仪，自动记录各测温点温度。8.5.7 支柱偏斜与调整 热处理开始前，松开拉杆螺丝和地脚螺丝，热处理过程中，应监测柱脚位移，并按计算位移值及时调整柱脚位移温度，每变化 100调整一次。降至常温后，结合水压前的柱子预找正，调到允许偏差范围内，旋紧拉杆螺丝和地脚螺丝。利用支柱基础作为固定点，制作活动支架安装在基础上，使用千斤顶移动柱脚。8.6 水压试验 水压试验是在球罐热处理完成后，经检验合格，内部清扫干净，其支柱找正固定，经验收合格后进行。8.6.1 水压试验 8.6.1.1 试验前的准备工作 a.试验介质为洁净水，水温不得低于 5，球罐的试验压力为 2.2Mpa。b.进行水压试验时，应在球罐顶部和底部各设置一块量程为 04Mpa 并经校验合格，精度为1.5 级，表壳公称直径为 150mm 的压力表，试验压力读数以球罐顶部压力表读数为准。c.试验前的各项准备工作，必须经有关工艺、检查、监察人员共同检查合格后方可进行。8.6.2 水压试验的步骤 8.6.2.1 缓慢地充满水，排除内部空气，封好上部开孔，装上压力表。8.6.2.2 待容器壁温与水温接近时才能缓慢升压，压力升至试验压力的 50%时，保持 15 分钟，然后对球罐的所有焊缝和连接部位作渗漏检查，确认无渗漏后，继续升压。8.6.2.3 压力升至试验压力的 90%时，保持 15 分钟，再次作渗漏检查，确认无渗漏后再升压。8.6.2.4 达到规定试验压力时，保持 30 分钟，然后将压力降至设计压力进行检查，以无渗漏和无异常现象为合格。合格标准：a.无渗漏；b.无可见的异常变形；c.试验过程中无异常的响声。8.6.2.5 水压试验时严禁碰撞敲击球罐，试压结束后，应打开放空口，使压力缓慢降至零，先打开上部人孔，然后打开下部放水阀门，将水缓慢放出，严禁就地排放。8.6.3 基础沉降观测 在水压试验过程中，对基础进行沉降观测，并作好实测记录。8.6.3.1 沉降观测在下列阶段进行 a.充水前；b.充水高度到 1/3 球壳直径时；c.充水高度到 2/3 球壳直径时；d.充满水 24 小时后；e.放水后。8.6.3.2 观测位置为球罐各支柱下端的沉降测量板，观测仪器为水准仪。8.6.3.3 不均匀沉降量放水后不应大于 21.2mm，相邻支柱基础沉降差不应大于 2mm，不均匀沉降量大于上述要求时，由有关人员会同建设单位基础施工单位研究解决。8.7 气密性试验 8.7.1 水压试验结束经无损检测合格后，吹干罐内残水即可进行气密性试验，试验介质为干燥、清洁的空气，气体温度不低于 15，球罐的试验压力为 0.80Mpa。8.7.2 对使用压力表等的要求，按水压试验中有关规定进行。8.7.3 气密试验按下列步骤进行：a.试验时压力应缓慢上升，压力升至试验压力的 50%时，保持 10 分钟，然后对球罐所有焊缝和连接部位进行泄漏检查，确认无泄漏后继续升压。b.压力升至试验压力时，保持 10 分钟，对所有焊缝和连接部位涂肥皂水进行检查，以无泄漏为合格，如有泄漏，应在进行处理后重新进行试验。c.卸压时应缓慢。d.夏季进行气密性试验时应随时注意环境温度的变化，监视压力表读数，防止发生超压事故。8.8 梯子、平台的制安 8.8.1 梯子、平台等钢结构制作和安装，除按设计图纸要求外，还应附合 GB50205-2001钢结构工程施工与验收规范中有关规定。8.8.2 梯子、平台等连接板材质量应附合设计图纸要求。8.9 球罐及钢结构涂漆 8.9.1 球罐组焊完毕，经各项质量检查达到合格要求后，方可进行涂漆工作。8.9.2 梯子、平台预制完毕后，即可进行涂漆工作，安装焊缝处应留出 3050mm 宽的范围内暂不涂漆。8.9.3 涂料选用应按设计要求进行，使用的涂料应具有出厂合格证明书。8.9.4 涂漆前，球罐表面应干燥，并清除油污、铁锈氧化皮等杂物。8.9.5 油漆表面涂刷应薄厚均匀、色泽一致，不得有气泡、漏刷，龟裂、脱落、流坠、返锈、皱皮等缺陷。8.9.6 外表面按图纸要求涂漆。8.10 球罐附件的安装 8.10.1 球罐气密性试验后合格后按施工图要求进行梯子、平台、安全阀、液位计等附件进行安装。8.10.2 安装前要对各附件进行质量检查，是否符合图纸、标准、规范等要求。8.11 安全阀 球罐所用安全阀其开启压力为 0.70Mpa。8.12 工程保修 8.12.1 保修期限：保修期限从该项工程竣工开始计算，满 18 个月为保修期限。若该工程竣工验收满一年后，未使用保修期限从竣工验收之日计算，不超过三年。8.12.2 保修责任：保修期内如因我公司责任造成工程缺陷或损坏，接到通知 72 小时内到现场，出现的质量问题无条件给予返修，费用自理。如因业主原因，则义务协助修理。保证质量控制措施 9.1 保证质量组织措施 9.1.1 全体施工人员发扬主人翁责任感，创优质名牌工程。经常开展质量教育活动，提高质量意识，牢固树立百年大计，质量第一的思想。使施工处于在精心组织下进行的精心操作，精益求精，高标准、高质量地完成本球罐工程。9.1.2 严格执行三建，健全质量保证体系，并坚持质量保证体系运行的经常性和从严要求，质量保证责任工程师必须管理到位，依据质保技术文件的技术数据进行工程质量的评定，质量保证技术文件内容的确认以相关责任工程师签章为准。9.1.3 主动接受当地劳动部门和建设单位的监督与指导，严格执行有关标准和国家各项法规、规范和标准。9.1.4 在施工管理上严格执行三不准施工制度，没有技术措施不准施工、有技术措施未交底不准施工，虽进行技术交底但被交底人对技术措施内容不清楚不准施工。9.1.5 在质量管理上严检制度和三个预控，即操作者进行自检，工序间进行交接检，质量检查人员进行专检。质量以预控为主，在施工程序中进行质量动态的跟踪检查监督，在上一程序完成时，进行程序质量的静态检查，合格后转入下一工序施工，对影响质量的因素实行严格预控。9.1.6 运用经校验合格的测量仪表、量具进行准备地监控。9.1.7 施工班组、技术管理人员及施工指挥人员必须认真学习图纸、施工组织设计和有关技术文件，掌握工程技术要求和质量标准。9.1.8 应与施工同步建立工程技术档案的相应内容，其内容具有真实性和完整性，以此对技术准备的工作质量、材料、设备的质量和性能，对影响质量因素、操作工艺纪律、质量检验、特殊工种持证上岗、计量检测的仪器、仪表效验等进行有效的控制和管理，以及对施工程序化进行有效的控制。9.2 关键过程的控制措施 9.2.1 球罐现场组焊的关键过程有基础验收、球壳板复验、组装、无损检测、整体热处理、水压试验。9.2.2 施工过程中，操作者应严格执行施工组织设计、设计图纸、技术标准、规程及相应的技术文件。9.2.3 施工班组长对本过程质量进行自检，上一过程不合格不准转入下一过程。9.2.4 操作人员必须经过培训，合格后才能上岗操作。9.2.5 施工设备应性能良好，运转正常。9.2.6 所有关键过程必须经业主及监理确认除基础验收外其余关键过程还需劳动监检部门确认合格后，方可转入下一过程。9.3 特殊过程的质量控制措施 9.3.1 球罐现场组焊的特殊过程是焊接过程。球罐组焊前应具备相应的符合标准要求的焊接工艺评定。9.3.2 焊工必须有劳动部门颁发的相应的焊工合格证。9.3.3 焊接设备经检验合格，被鉴定认可。9.3.4 焊条烘干设备经检验合格，被鉴定认可。9.3.5 焊条在焊接前按要求烘干，使用时放入保温筒内供焊工随时使用。9.3.6 在下列任何一种条件下，如不采取防护措施，都不能进行现场焊接。a.风速8m/s；b.相对湿度90%；c.雨天及雪天 d.环境温度-5。9.3.7 在焊接过程中应连续监控电流、电压、焊速以达到控制焊接线能量之目的。9.3.8 应按要求打好焊工钢印。9.3.9 焊缝外观检查合格后并经业主及劳动监检部门确认合格后，方可进行无损检测。保证施工进度控制措施 10.1 本工程列为我公司重点施工项目，将组织一个强有力的项目领导班子，配备优秀的技术管理人员。从人力和施工机具上给予全面保证，并采用先进的施工工艺和科学的管理方法进行施工。10.2 实行项目法施工。按项目法管理机制，组建强有力的施工项目经营部，委派本公司具有多年球罐专业技术水平较高的工程技术人员负责该项目技术、质量管理工作。施工准备阶段实行三个同步，施工阶段采用三个深度交叉，收尾阶段三个落实，坚持当日形象进度必须当日完。10.3 确保工序的工程质量，发挥工程质量保证体系的作用，创优质工程提高球罐焊接质量一次成功率，坚持好中求快的管理原则。降低返修率，最大限度地缩短返修时间。10.4 加强施工安全工作，坚持施工必须安全的原则。消灭人身安全事故引发的质量事故，使施工在正常状态下连续性进行。10.5 全面编制设备、机具、材料需求计划，制定供给责任，定量、定质、定供达时间（小时）、定负责人员 10.6 加强现场指挥和领导，集中现场办公，直接指挥施工生产，加强协调力度，根据建设单位的要求，及时进行计划调整。认真落实调度会及其他会议要求。10.7 在施工工程中，采用合理的施工程序，组织好各工种交叉作业，白天和夜间交叉作业。10.8 全面搞好职工生活，调动职工一切积极因素，发挥广大职工主观能动作用，严格奖罚制度，提高劳动效率。10.9 建立高效灵活的计划控制反馈调整系统，多方案作业。10.10 机具、设备要有备用机及备用机方案。焊接作业人员要有 20%的备用人员在现场。保证施工安全措施 防火工作是本工程的首要工作，为做好球罐的安全施工，特制定如下措施：11.1 安全目标：严格按照当地安全管理规定进行施工，做到轻伤事故率控制在 6，杜绝重大伤亡事故。11.2 防火措施 11.2.1 成立安全防火小组，设专职防火员。在动火期间，始终巡视确保安全施工。11.2.2 项目经理为安全防火第一责任者，负责现场安全防火工作。11.2.3 施工现场必须配备充足的消防器材，以备不测。11.2.4 按厂安全部门要求对施工人员进行安全教育，提出安全要求，没有进行安全教育的施工人员，一律不得进入现场施工。11.2.5 施工人员应严格火源管理，严禁在施工区外围动用明火，施工所需动火作业，应按动火规定办理。11.2.6 应保持消防通道畅通，不占用、不堆放材料。11.2.7 所有施工人员进入现场，都应严格遵守厂各项安全规定，特别要做到施工区域内不准吸烟。11.2.8 球罐外防护棚要密实，保证焊接火星不溅出棚壁。11.3 施工安全组织措施 11.3.1 施工现场必须建立健全安全机构，明确安全岗位责任制，坚持“三不堆”的施工原则，杜绝违章指挥和违章作业。11.3.2 施工现场设置专职安全员，负责现场的安全监督检查工作。11.3.3 施工现场安全领导机构人员应经常深入现场进行安全检查，发现现场的不安全因素及安全隐患，提出整改方案。11.3.4 每月必须由主管施工的负责人，亲自开展安全日活动。加强职工安全教育，强化安全生产意识，坚持“三不放过”，使安全工作经常深入开展下去。11.3.5 坚持周一安全例会，班组每日班前安全快会制度，通过安全会指出当日、本周施工中存在的不安全因素，提出防护措施及应注意的事项，以引起操作人员的注意，保证施工的安全。11.4 施工安全的技术措施 11.4.1 球罐内外脚手架应牢固可靠且内外脚手架各层操作及马道宽度不应小于三块跳板宽度，并且严禁探头跳。跳板、钢管、挂架在使用前应注意检查腐蚀情况，钢管对焊接头要焊牢，对于经常移动的跳板，应注意移动后的稳定性。11.4.2 防止高空坠落和物体打击，必须充分利用安全“三保”，翻跳板及向下放重物时，下部旁侧应有人监护，随时清除各层操作平台上的杂物，以防坠落伤人。11.4.3 球罐内外均应设马道式走梯，其坡度不应大于 30，走梯两应加围栏，球罐内外各层操作台应加设安全网，马道式走梯要绑扎防滑条。11.4.4 球罐内外照明装置和焊接设备必须配备安全用电器及漏电保护装置，所有的用电调和，零线必须接地。11.4.5 砂轮机上必须装有防护罩，安装砂轮片时，严禁用金属工具敲打，不得使用有裂纹的砂轮片。作业时，操作人员必须戴好有机玻璃防护面罩。11.4.6 大件吊装前，必须对吊车、吊具进行核算，并检查设备完好程度，必要时可先进行试吊。现场文明施工管理及措施 12.1 文明施工管理标准 12.1.1 根据施工组织设计，搞好现场施工总两面控制，组织好三通一平。12.1.2 严格按照施工方案组织施工，根据网络计划，搞好劳动力、施工机具和材料的平衡。12.1.3 设备材料进入现场，必须按规定摆放，下垫上盖，特殊材料和设备要做好防冻、防潮、防腐等措施。材料要按规定做好检验和试验状态的标记。12.1.4 坚决执行工地纪律，严格遵守施工程序，搞好各工种的协调配合，组织好工序交接和交叉施工。12.1.5 大型机具、运输车辆要按指定地点停放，保持清洁整齐。12.1.6 现场暂设应按施工总平面图布置整齐，保持干净。施工用水、用电等临时设施要整齐、规范、安全，用后及时拆除。12.1.7 安全消防设施齐全，施工人员必须严格遵守安全和防火管理规定。坚决杜绝违章指挥、违章操作、违章施工、现场安全标牌醒目。12.1.8 施工现场要做到工完、料净、场地清。12.1.9 建立健全完整高效的质保体系和质保制度，严格按图样和规范进行施工，做好成品和半成品保护，有良好的职业道德。12.1.10 严格履行合同工期，认真按照网络计划组织施工，认真做好各种施工记录，工程交工做到工程实体、交工资料、结算文件三同步。12.2 现场文明施工措施 12.2.1 严格按照文明施工管理标准对施工现场进行管理。12.2.2 现场文明施工是项目管理的综合反映，是项目各项管理的窗口，需要各负责人员齐抓共管，由项目施工经济具体组织实施。12.2.3 各施工班组要有专人负责现场文明施工事宜。12.2.4 工序交接由项目施工经理组织实施，质量、检查负责人及有关人员参加。12.2.5 成品和半成品保护按照*公司质量程序文件执行。12.2.6 现场文明施工检查由项目施工经理组织，各专业负责人参加。12.2.7 专业项目文明施工每周检查一次，项目文明施工每月检查一次，对检查出的问题限期整改，并与施工班组的奖金挂钩，作为评定的一个重要方面。球罐雨季施工技术措施 为确保球罐在雨季施工，使球罐的组装、焊接、探伤、水压等工序顺利进行，保证工程质量达到设计规范的要求，实现保质、保量、保安全、保工期地完成施工任务，特制订雨季施工技术措施如下：13.1 雨季施工中，应随时做好防雨、防洪、防雷、防电、防中暑工作，确保雨季施工安全。13.2 施工现场的机械设备，必须搭设防雨棚，并要采取防雨、防汛和防止触电措施。13.3 电气设备和电动工机具，必须保证绝缘良好，设置漏电保护装置。室外、露天电气开关要设定防雨箱并加锁，专人专用。13.4 雨季开挖坑、槽、沟等，视土壤情况以留予安全坡度，做好排水，超过 1 米以上深的坑、槽、沟、井，应根据土质情况设支撑加固。13.5 伞型架、外防护大棚、脚手架和临时工程，应经常检查，如有沉陷、变形现象，必须及时加固。13.6 充分利用“三保”、安全用品，如安全带、安全网等，应加强管理，防止老烂变质，影响安全使用。13.7 除以上雨季施工要求外，还应遵守建设单位有关雨季施工要求之规定。13.8 如果特殊要求，应制定符合施工要求的雨季施工方案。14.球罐施工工艺流程图（图 14-1）15.球罐质量保证体系图 16.球罐施工质量保证程序控制图 17.球罐施工质量保证控制要点一览表 18.生产临时设施及用地表 19.工程施工进度网络计划图 20.施工组织机构图 21.主要施工机具计划 22.劳动力使用计划 23.物质供应计划 24.项目检验大纲 14.球罐施工工艺流程图 施工准备 基础验收半成品复检 球壳板定位块焊接 上、下支柱地面组对 赤道等组装 上极边板组装 下极边板组装 球罐纵缝焊接 几何尺寸检查 焊接棚搭设 中心柱及伞形架制安 18.生产临时设施及用地表 名称 面积（m2）位置 需用时间 现场办公室 20 在球罐安装区域内 由工程至工程竣工 监理工程师办公室 20 在球罐安装区域内 由工程至工程竣工 现场职工休息室 40 在球罐安装区域内 由工程至工程竣工 工具库 48 在球罐安装区域内 由工程至工程竣工 现场焊条库 24 在球罐安装区域内 由工程至工程竣工 焊条烘干室 10 在球罐安装区域内 由工程至工程竣工 小型材料库 30 在球罐安装区域内 由工程至工程竣工 施工钢平台 100 在球罐安装区域内 由工程至工程竣工 电焊地机房 80 在球罐安装区域内 由工程至工程竣工 暗房 48 在球罐安装区域内 由工程至工程竣工 球皮散放场地 1000 在球罐安装区域内 由工程至工程竣工 临时材料堆场 200 在球罐安装区域内 水压、气密试验车停放地 20 在球罐水压、气密试验时停放该球邻近地面上 临时施工用电 地下敷设 临时施工用水 地下敷设 20.施工组织机构图 分公司经理 分公司副经理 项目经理 工程组 技术组 材料设备组 财务组 后勤组 施工调度 工程统计 安全监管 技术管理 质量管理 材料供应 材料管理 设备供应 设备管理 财务管理 成本管理 运输调度 生活供应 土建作业班 工程测量班 线能量测量班 焊条烘干发放班 预热打磨班 无损检测班组 焊接作业班组 铆工作业班组 吊装作业班组 21.主要施工机具计划 序号 名 称 规 格 单 位 数量 备注 1 汽车吊 25t 台 1 2 汽车吊 25t 台 1 3 客货两用车 1.5t 台 1 4 螺旋千斤顶 30t 台 6 5 倒链 3t 台 20 6 电动打压泵 SY-350 台 2 7 轴流风机 引风 台 2 8 干式变压器 台 2 9 直流电焊机 ZX5-400 台 24 10 电热鼓风干燥箱 DFHG-55 型 台 1 11 远红外烘干箱 ZYH-100 型 台 3 12 空气去湿机 KQF-5 型 台 1 13 角向磨光机 直径 180 台 12 14 角向磨光机 直径 100 台 6 15 干湿温度计 支 4 16 测温笔 冷光源 支 2 17 电子秒表 块 2 18 放大镜 5-10 倍 块 2 19 半导体表面温度计 支 2 20 电焊条保温筒 圆形 个 24 21 触电保安器 100A 个 10 22 直流电焊机 AX8-500 台 2 23 万能表 块 2 24 超声波探伤仪 CTS-26 型 台 2 25 射线机 Ir-192 DL-IIA 台 1 26 X 射线机 EX-3005 台 1 27 X 射线机 XXQ2505 台 1 28 磁粉探伤仪 CYE-3A 台 2 29 密度计 XMD-I 台 2 30 看片灯 Q1-1Q CD-4 型 台 2 31 底片烘干箱 XG-1 台 2 32 超测厚仪 SCH-2 型 HSTM-500 型 台 2 33 恒温仪 上海 台 1 34 空调器 供 16m2 使用 台 1 35 自动电位差记录仪 XWCJ-300 型 台 2 36 水准仪 DS3 台 1 37 经纬仪 TDJ2 台 1 38 焊条烘干活动房 栋 1 39 X 光活动房 栋 1 40 电焊机活动房 栋 1 41 探伤铅房 栋 1 42 空气压缩机 2V-6/8 台 1 43 空气压缩机 3W2-5/40G 台 1 22.劳动力使用计划（单台）序号 工 种 最 高 需用人数 主要工作内容 1 铆工 12 组装、水压、气密性试验、梯子平台制安 2 电焊工 24 焊接 3 气焊工 8 配合组装、点焊、预热、切割 4 起重工 10 吊装搭设伞形架及防风雨棚 5 电工 2 现场电气维护、修理 6 管理人员 8 工程管理、技术、质量、材料、安全、调度 7 无损检测人 9 无损检测（RT、UT、PT、MT）8 热处理人员 17 球罐整体热处理 9 油工 10 除锈、刷漆 10 管工 2 喷淋装置制安、安全阀及附件安装 11 机械工 2 气刨、试压 12 其它 20 打磨及其它附属工作 23.物质供应计划 序号 项目 名称 数量 单位 材料 规格(mm)1 支柱 412 根 组合件 83216 2 带支柱赤道板 412 片 16MnR 34 3 赤道带板 412 片 16MnR 34 4 温带板 424 片 16MnR 30 5 上极带板 47 片 16MnR 28 6 下极带板 47 片 16MnR 34 7 开口销 496 个 Q235-A 8 销轴 496 个 9 下拉杆 448 根 10 松紧节 448 个 11 上拉杆 448 根 12 电焊条 38 吨 J507 注：若采用固定拉杆，则上述 711 则为无缝钢管 DN2198，总长约 4230m。
