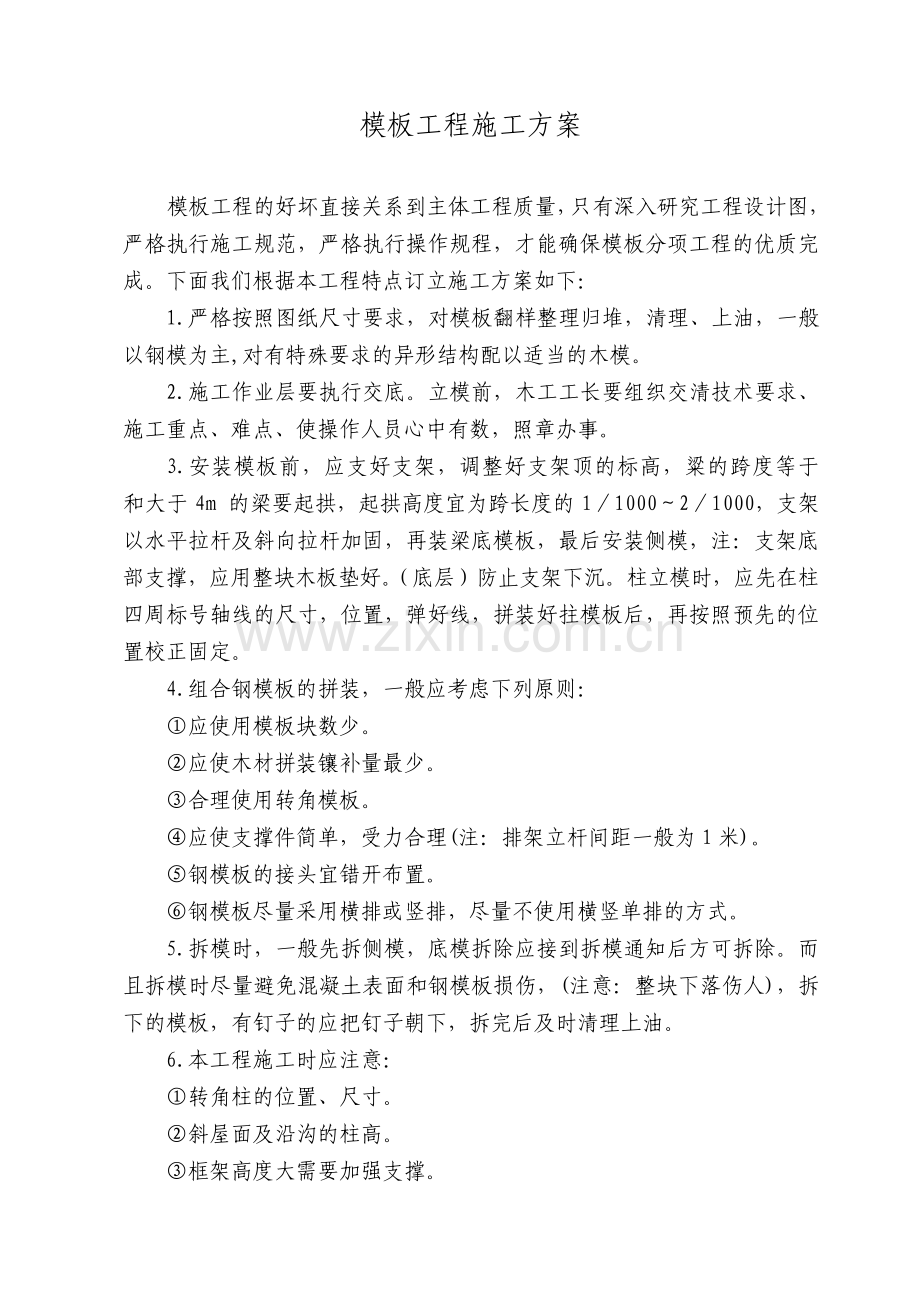

模 板 工 程 施 工 方 案 安 全 施 工 组 织 设 计 编制人：审核人：批准人：模板工程施工方案 模板工程的好坏直接关系到主体工程质量，只有深入研究工程设计图，严格执行施工规范，严格执行操作规程，才能确保模板分项工程的优质完成。下面我们根据本工程特点订立施工方案如下：1.严格按照图纸尺寸要求，对模板翻样整理归堆，清理、上油，一般以钢模为主,对有特殊要求的异形结构配以适当的木模。2.施工作业层要执行交底。立模前，木工工长要组织交清技术要求、施工重点、难点、使操作人员心中有数，照章办事。3.安装模板前，应支好支架，调整好支架顶的标高，粱的跨度等于 和大于 4m 的梁要起拱，起拱高度宜为跨长度的 1100021000，支架以水平拉杆及斜向拉杆加固，再装梁底模板，最后安装侧模，注：支架底部支撑，应用整块木板垫好。（底层）防止支架下沉。柱立模时，应先在柱四周标号轴线的尺寸，位置，弹好线，拼装好拄模板后，再按照预先的位置校正固定。4.组合钢模板的拼装，一般应考虑下列原则：应使用模板块数少。应使木材拼装镶补量最少。合理使用转角模板。应使支撑件简单，受力合理(注：排架立杆间距一般为 1 米)。钢模板的接头宜错开布置。钢模板尽量采用横排或竖排，尽量不使用横竖单排的方式。5.拆模时，一般先拆侧模，底模拆除应接到拆模通知后方可拆除。而且拆模时尽量避免混凝土表面和钢模板损伤，(注意：整块下落伤人)，拆下的模板，有钉子的应把钉子朝下，拆完后及时清理上油。6.本工程施工时应注意：转角柱的位置、尺寸。斜屋面及沿沟的柱高。框架高度大需要加强支撑。严格按安全规范操作。砼施工时，注意看模工作。7.质量要求：轴线位移允许偏差 5mm。标高允许偏差5 mm。柱梁截面尺寸允许偏差(+4，-5mm)表面平整允许偏差 3 mm。预留洞位移允许偏差 10 mm。8.排架搭设（1）杆件的规格要求 杆件采用外径 48mm，壁厚 3.5mm 的钢管，其材质应符合GB700-793 号钢的技术条件，每 1000mm 重量 3.84Kg。选材要求：管面无凹凸状，无疵点裂纹和变形，并有出厂合格证。加工要求：二端切口须平直、严禁斜口、毛口、卷口等现象，利用短管对接时，应在管内插入长 120mm，外径 38mm 无缝管，内套外焊。（2）扣件的规格要求 扣件应采用可锻铸铁符合国家KT33-8规定要求，抗拉强度大于等于 3.234105KNm2，延伸率大于等于 8，螺丝螺帽采用 3 号钢技术条件，符合GB566和GB41-66的技术要求，铆钉采用 20、25 号铆钉钢，所有扣件应有出厂合格证。（3）排架搭设土艺 A、钢管排架搭设的施工顺序为：立杆扫地杆横杆斜杆 B 排架立杆间距及步距 立杆间距为 1.0m，步距小于 1.8m （4）附梁板支模板简图 梁板支模板简图 注:1.H2500 时梁侧横杆可减少 1 根。2.自然地坪至板底净高3000 时应多设斜拉杆及水平横杆。3.钢管均为铸铁扣件边结，钢管418cm，壁厚 3mm。
