金山开发区华鹿铁通路道路工程施工组织设计.doc

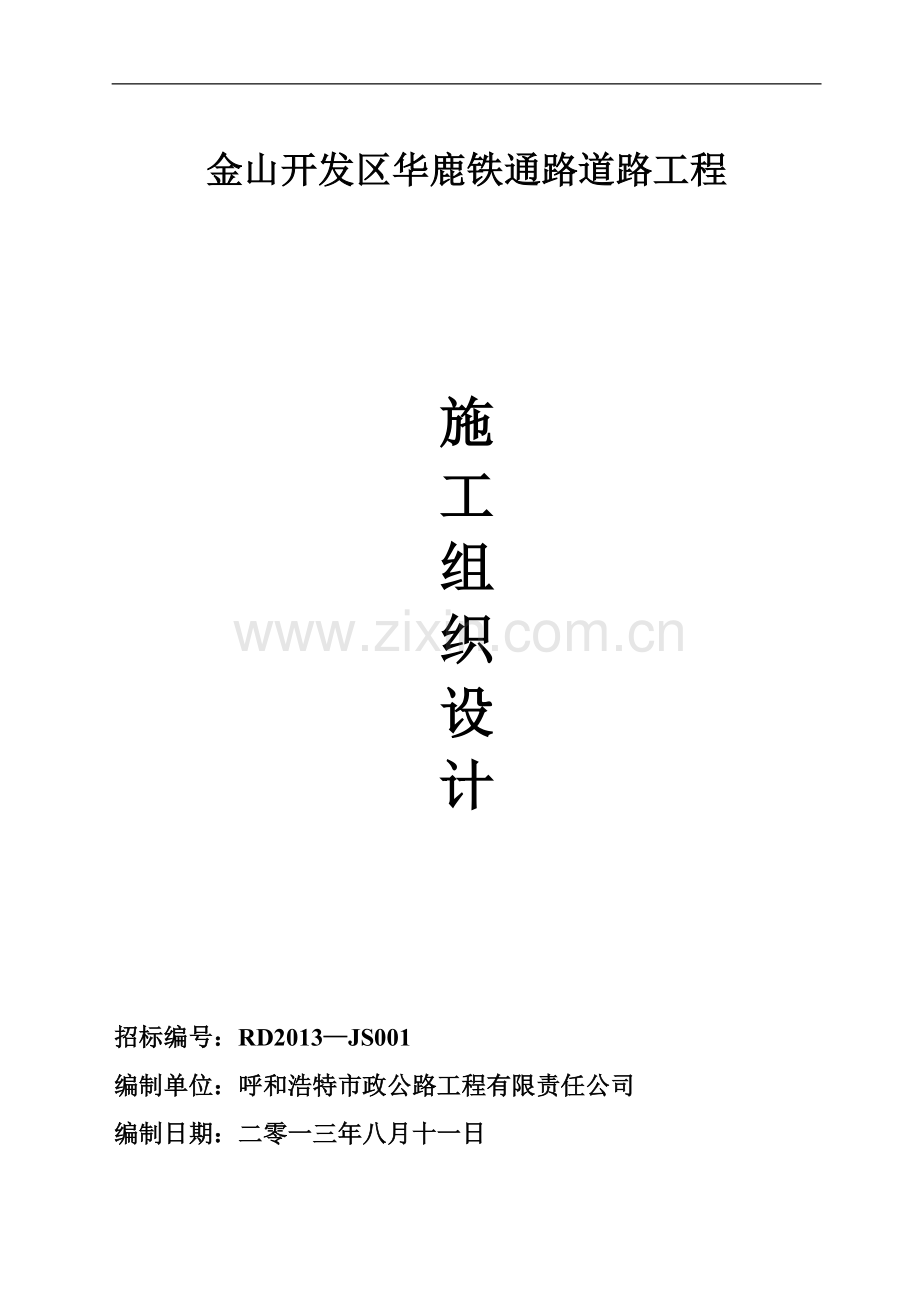

金山开发区华鹿铁通路道路工程

施
工
组
织
设
计

招标编号：RD2013—JS001
编制单位：呼和浩特市政公路工程有限责任公司
编制日期：二零一三年八月十一日

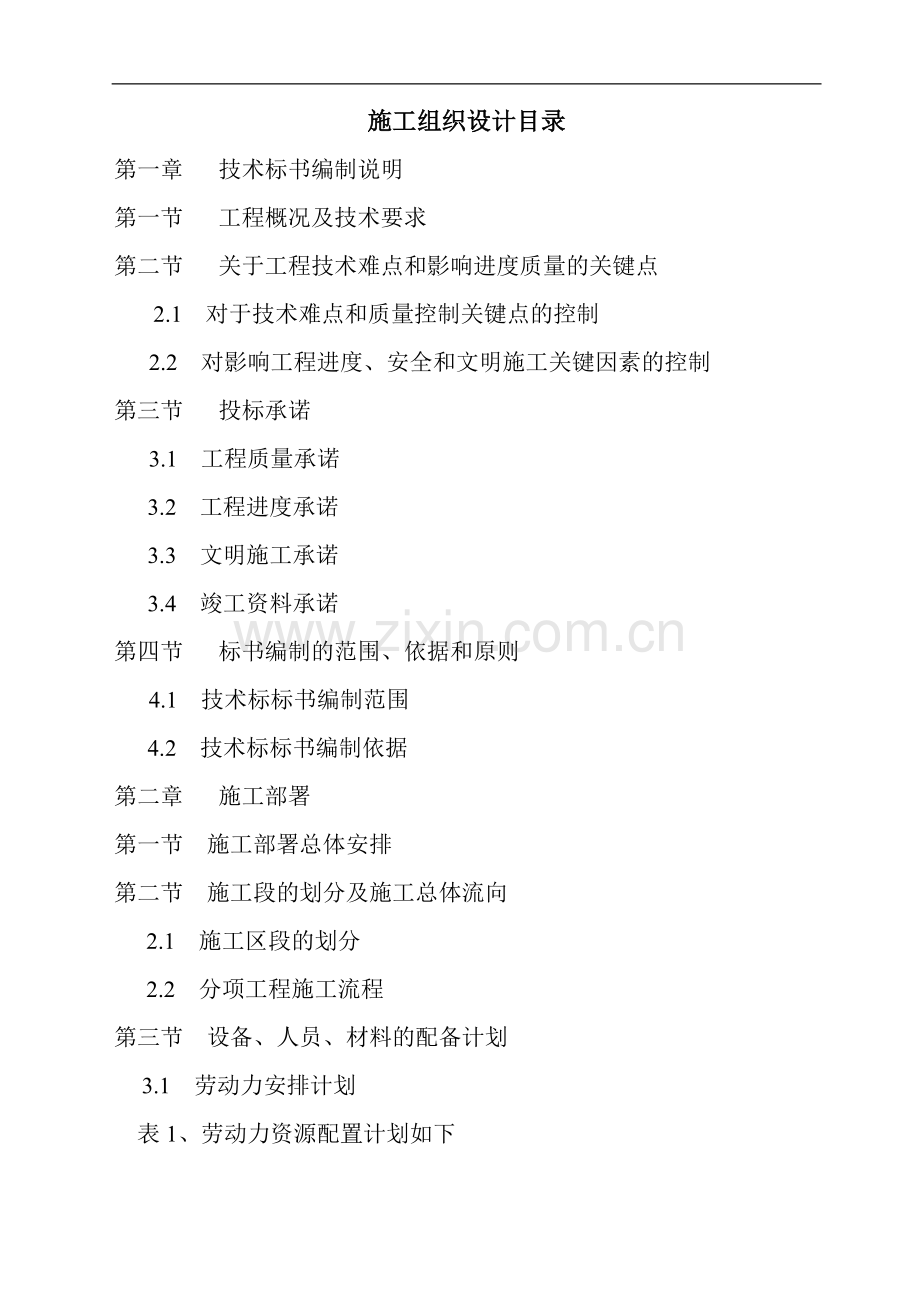

施工组织设计目录
第一章 技术标书编制说明
第一节 工程概况及技术要求
第二节 关于工程技术难点和影响进度质量的关键点
2.1 对于技术难点和质量控制关键点的控制
2.2 对影响工程进度、安全和文明施工关键因素的控制
第三节 投标承诺
3.1 工程质量承诺
3.2 工程进度承诺
3.3 文明施工承诺
3.4 竣工资料承诺
第四节 标书编制的范围、依据和原则
4.1 技术标标书编制范围
4.2 技术标标书编制依据
第二章 施工部署
第一节 施工部署总体安排
第二节 施工段的划分及施工总体流向
2.1 施工区段的划分
2.2 分项工程施工流程
第三节 设备、人员、材料的配备计划
3.1 劳动力安排计划
表1、劳动力资源配置计划如下
表2、主要机械设备配备计划表
第四节 施工准备
4.1 施工现场平面布置说明
4.1 施工临时设施布置及一览表
第五节 施工进度计划保证措施
5.1 图纸保证
5.2 施工技术保证
5.3 编制合理的施工计划
5.4 施工组织保证
5.5 施工进度计划的落实与调整
5.6 物资资料与机械设备保证
5.7 劳动力保证措施
5.8 其他方面的保证
第三章 施工技术方案及措施
第一节 施工测量
1.1 测量依据
1.2 轴线及高程测量控制网的平面布置
1.3 平面控制方法
1.4 高程控制
1.5 测量器具一览表
第二节 土路基工程
2.1 准备工作
2.2 根植土挖除及场地排水
2.3 路基施工排水系统
2.4 路基填筑
2.5 软土地基处理
第三节 水泥稳定混合料基层
3.1 配合比
3.2 拌制和运送
3.3 摊铺与碾压
3.4 养护
第四节 沥青混凝土面层
4.1 一般规定
4.2 原材料
4.3 沥青混凝土混合料
4.4 沥青混合料的拌制和运送
4.5 沥青混合料的摊铺
4.6 沥青混合料的碾压
第五节 人行道施工
5.1 侧平石
5.2 侧平石施工应符合下列要求
5.3 人行道
第六节 雨季施工安排
6.1 总体施工计划
6.2 雨季路基施工
6.3 雨季填方
6.4 雨季施工安全措施
第四章 质量保证措施
第一节 工程质量保证措施
1.1 测量精度保证措施
1.2 软基处理质量保证措施及检验方法
1.3 挖、填方质量保证措施及检验方法
1.4 砾石砂垫层质量标准及检验方法
1.5 水泥稳定混合料基层质量保证措施
1.6 沥青面层质量保证措施
第二节 质量通病防治措施
2.1 路基施工常见质量通病防治措施
2.2 基层、底基层质量通病防治措施
2.3 沥青混合料面层质量通病防治措施
第五章 工程安全保证措施
第一节 安全管理方针与目标
1.1 安全管理方针
1.2 安全管理目标
第二节 安全组织保证体系
2.1 安全教育程序
2.2 安全活动
2.3 安全检查
第三节 现场安全管理制度
3.1 施工组织设计
3.2 安全责任制度
3.3 安全教育和交底
3.4 强化安全检查制度
3.5 安全设施
3.6 安全例会制度
3.7 值班制度
3.8 大型设备管理制度
3.9 坚持危险点、重要部位（区域）安全监护制度
3.10 坚持对从事危险作业人员进行安全检测和设置监护
3.11 特种作业人员
3.12 防火制度
第四节 现场施工安全（技术）措施
4.1 施工机械安全措施
4.2 施工用电安全（技术）措施
第五节 消防和保卫措施
5.1 现场消防、保卫工作原则
5.2 防汛措施
5.3 施工现场消防具体措施
5.4 安全保卫具体措施
第六章 确保文明工地施工的措施
第一节 文明施工措施
1.1 文明施工目标
1.2 文明施工保证体系
1.3 文明施工管理具体措施
1.4 现场标准化管理保证措施
第二节 施工协调与环境保护
2.1 施工协调措施
2.2 环境保护措施
第七章 工程承包管理、施工配合措施
第一节 施工管理责任
第二节 组织机构与职责
2.1 管理职责
2.2 项目部组织机构
第三节 施工管理措施
3.1 施工准备
3.2 综合平衡
3.3 质量控制
3.4 对工程进度的控制
3.5 对施工技术的管理
3.6 对安全、文明施工的管理
第四节 业主权利的落实和保证
4.1 对承包商、承包范围的选择
4.2 对投资的控制
第五节 与设计、监理的配合协调
5.1 与监理单位的配合协调
5.2 与设计单位的配合协调
附图一 分项工程进度计划图
附图二 施工平面图

第一章 技术标书编制说明

◆工程概况及技术要求
◆关于工程技术难点及影响
◆进度、质量的关键因素
◆投标承诺
◆标书编制的范围、依据和原则

第一节 工程概况
1.1 工程说明
本工程为金山开发区华鹿铁通路道路工程，道路全长为940.279m。该工程的起点与金山大道相交，终点至铁通物流园区大门，道路走向为南北向，道路红线宽为20m。
◆技术要求：
道路工程：
⑴ 路基工程：
① 路基填筑应将设计路基范围内原地面的草皮、杂物等清除，地面要大致整平，较大、较深的坑和数穴要分层压实或夯实至地面。路基基底为耕地或土质松散时，填筑路基前应进行压实，压实度不小于85%（重型）。基底松散土层厚度大于30cm时，应进行翻挖再回填分层压实。若遇软基，采用天然级配砂砾换填。换填厚度视现场情况而定。
② 土方路堤施工时应必须按照设计断面分层填筑，分层压实，分层检验。分层最大松铺厚度不超过30cm，填筑至路肩顶面最后一层的最小压实厚度不应小于8cm。
③ 路堤填筑宽度每侧应宽出填筑层设计宽度50cm，压实宽度不小于设计宽度，最后削坡，严禁路基填土宽度不足时路基和边坡用浮土帮宽，或自上而下倒土，形成松坡拍平。
④ 道路上的检查井、雨水口及各种管沟回填土应符合施工图设计要求。
⑵ 路面基层工程
① 水泥稳定级配基层
a、本层采用普通硅酸盐水泥32.5﹟，碎石为级配碎石（砂砾为天然级配砂砾），其级配要求见下表：
水泥稳定级配碎石的颗粒范围及技术指标
通过下列方筛孔（mm）质量百分率（%）
37.5
31.5
19.0
9.5
4.75
2.36
0.6
0.075
液限
塑性指数
100
900-100
73-88
49-69
29-54
17-37
8-20
0-7
＜28
＜9
水泥稳定级配砂砾，其级配范围及技术指标
通过下列方筛孔（mm）质量百分率（%）
53
37.5
31.5
19.0
9.5
4.75
2.36
0.6
0.075
液限
塑性指数
100
80-100
—
—
40-100
25-85
—
8-45
0-15
＜28
＜9
水泥和砂砾拌合均匀，采用流水作业施工，尽可能缩短从加水拌合到碾压终了的延迟时间，此时间不得超过3-4h。
b、应严格控制水泥稳定层的标高，碾压成型后的标高与设计高差控制在验收标准以内。其不符合设计要求的路段，不能直接用砂拌水泥补平，应将成型的结构刨松后加水泥稳定级配砂砾碾压达到标准。成型后应每天洒水养护至少7天，然后沥青摊铺。施工时基层、底基层工作缝不能形成通缝，应错缝搭接。
C、水泥稳定级配砂砾层采用厂拌设备进行集中拌合，并且要求配料准确、拌合均匀、含水量略大于最大值，使混合料运到现场摊铺后碾压时的含水量不小于最佳值，且运输时应覆盖混合料，以减少水分损失。
混合料要求采用沥青砼摊铺机或稳定土摊铺机连续摊铺。在摊铺后应设专人消除粗、细集料离析现象，特别应铲除局部粗集料“窝”，并用新拌混合料填补。
d、水泥（6%）稳定级配碎石基层（压实度不小于97%），7天无侧限抗压强度不小于3.5MPa。
⑶ 沥青路面工程
① 中粒式沥青混凝土与水泥稳定级配碎石层之间喷洒慢裂的洒布型阳离子乳化沥青（PC-2）透层、用量1.0L／m2，并立即洒布用量为2-3m3／1000m2石屑或粗砂，待透层沥青充分渗透、水分蒸发后方可铺筑沥青面层。
② 细粒式沥青混凝土与中粒式沥青混凝土不能连续铺筑时，在中粒式沥青混凝土层上均匀洒布粘层沥青，洒布粘层沥青后严禁车辆和行人通过，沥青混合料运输车除外。当气温低于10℃或路面潮湿时禁止喷洒粘层沥青。粘层沥青采用快裂的洒布型阳离子乳化沥青（PC-3），用量为0.4L／m2。
③ 道路面层采用4cm细粒式沥青砼AC-13, 6cm中粒式沥青砼AC-20型。
④ 沥青砼矿料不能采用酸性石料。
⑤ 路面结构层主要技术指标见下表：
路面结构层主要技术指标
指 标
结构层
压实度（%）
平整度（mm）
抗压强度（Mpa）
顶面设计弯沉值（1／100mm）
路床顶面
≥93

391.1
水泥稳定级配
砂砾底基层
≥95
≤15
1.5-2.5
109
水泥稳定级配
碎石基层
≥97
≤10
3-4
60.3
中粒式沥青砼
下面层
≥97
≤5

40.6
细粒式沥青砼
上面层
≥97
≤2.5

37.5
表中面层压实度以马歇尔试验密度为标准密度，基层和底基层压实度为重型击实标准，基层强度指7天的无侧限抗压强度。面层、基层配合比在开工前做配合比试验确定，符合表中强度要求，施工时要先做200m试验路段。
⑥ 沥青混合料配比设计按马歇尔试验进行，沥青混合料的技术指标应符合下表的要求：
热拌沥青混合料马歇尔试验技术指标
试验项目
技术指标
击实次数
两面各50
稳定度MS（KN）
＞5.0
流值FL(0.1mm)
20-45
空隙率VV（%）
3-6
沥青饱和度VFA（%）
70-85
残留稳定度MS’0（%）
＞75
另外，上面层及中面层沥青混凝土在60℃、轮压0.7MPa条件下进行车辙试验的动稳定度不小于600次／mm。
⑦ 沥青混凝土配合比可参照下表拌合：
沥青混合料矿料级配、沥青用量表
级配类型
通过下列筛孔（方孔筛，mm）的质量百分比率（%） 沥青用量
26.5
19.0
16.0
13.2
9.5
4.75
2.36
1.18
0.6
0.3
0.15
0.075
（%）
细
粒
AC-13

100
90-100
68-85
38-68
24-50
15-38
10-28
7-20
5-15
4-8
4.0-6.0
中粒
AC-20
100
90-100
74-92
62-82
50-72
26-56
16-44
12-33
8-24
5-17
4-13
3-7
4.0-6.0
⑷ 侧石工程
① 侧石采用花岗岩材质。
② 侧石的排砌必须稳定，立侧石背后的回填必须密实，勾缝宽度1cm。
③ 侧石的标准尺寸为99.5×15×30cm、99.5×8×30cm、45×10×30cm，坡道和转弯处采用异型道牙。
⑸ 人行道、绿化带要求
① 人行道面层与路缘石顶面应平整，人行道面层无积水现象。
② 人行道砖与路缘石应牢固稳定，砖间缝宽一致、整齐。人行道面层洁净无堆放物。
③ 人行道所采用的花岗岩石材标号必须不小于100MPa。
④ 盲人坡道铺设要求平顺，立石、平石之间过度自然美观。设计于忙道端点对应八字位置及交叉口人行横道线内相对应位置按《方便残疾人使用的城市道路和建筑无障碍设计规范》JGJ50-88中单面坡、三面坡型缘石坡道的要求施工残疾人坡道，详见规范要求及结构大样图。
⑤侧石的排砌必须稳定，立侧石背后的回填必须密实，勾缝宽度1cm。
⑹ 接茬路口
① 新旧结构接茬处，应用切割机将旧有沥青砼切齐后顺接。
② 新旧沥青结构相接前必须将旧结构清洗干净、喷洒结合油。
③ 新旧路接茬时，水泥稳定层要搭接50cm。
⑺ 检查井周围的处理
为防止检查井周围道路下沉，将其周围50cm范围内的结构改做C20砼结构。检查井周围的缝隙填塞细石砼。
⑻ 其他
① 施工时严格遵照施工操作规程执行。
② 施工时注意保护已修建地下管线。
③ 路面各结构层材料和施工应按《城镇道路工程施工与质量验收规范》CJJ1-2008 有关条款执行，材料均应有相应的试验资料，必须由质检部门认可后才能使用。
④ 相交道路衔接时要求用机械切割整齐、美观。场地如有其他道路开口处，须预留出口。
1.2工程地域环境
◆工程地势、水文情况
本工程地势平坦，进场后首先要进行拆除原有道路结构层工作。
◆工程附近交通情况
根据目前的交通情况看，本工程道路情况比较畅通，施工临时道路需要重新修建。
1.3道路工程结构概况
◆机非混合车道
4cm中粒式沥青砼（AC-16）
7cm粗粒式沥青砼（AC-25）
20cm水泥（6%）稳定级配碎石
20cm水泥（4%）稳定级配碎石
◆人行道：
4cm花岗岩人行道火烧板
3cm M10水泥砂浆
8cm C15混凝土
1.4工程特点和难点分析
◆施工工程进度紧、施工组织要求高。
◆工程地基局部有软土和树根等腐殖土。
◆施工时涉及雨季和低温季节，自然因素影响大。
◆范围内施工有工厂，牵涉到方方面面工作。
第二节 关于工程技术难点和影响进度质量的关键点
根据1.4条所总结的工程特点和难点，我们应对工程施工过程中将会遇到的施工技术难点、质量控制难点以及可能影响工程进度、安全和文明施工的不利因素进行了分析，并针对性的制定了预防措施和相应对策，如果我公司有幸中标，我们必将严格按照下文所述的控制措施进行施工，确保实现工程进度、质量等个方面的预定目标。这些针对性措施将与投标承诺一起作为合同的一部分。
2.1对技术难点和质量控制关键点的控制
2.1.1软土地基的处理
本工程部分路段属于软基和腐殖土需进行换填压实，工作量较大，对工程地基质量的影响大。
为了确保工程质量，将道路路基的施工后沉降降到最小，我们严格按照规范规定进行地基处理。尽量避开雨季施工的影响，减少路基施工后沉降、路基根据不同的情况采用超载预压工艺。
2.1.2路基填筑质量控制
路基填筑过程中，我们除了严格按照设计和规范的要求分批分层填筑压实外，还将严格进行路基填筑含水量控制：路基含水率是控制路面沉降、确保路面摊铺平整度、控制沉降和裂缝产生的重要因素，施工过程中，我公司将加大对填土的质量控制，控制分层厚度、加载速度，并做好沉降监测；加强对填筑料含水率的监测工作，严格控制含水率；控制路基及桥台台背后的填筑压实度、平整度，防止出现路面裂缝、不均匀沉降等现象。
2.2对影响工程进度、安全和文明施工关键因素的控制
2.2.1施工组织
本工程为金山开发区华鹿铁通路道路工程，道路全长为940.279m。该工程的起点与金山大道相交，终点至铁通物流园区大门，道路走向为南北向，道路红线宽为20m。
园区内施工考虑到当地工厂的干扰，为加快施工进度保证总工期，我公司将工程分为2个施工区域组织平行交叉流水施工，每个施工区域都配置充分的劳动力、机械设备以及专业队伍，各成体系进行交叉流水施工。以先地下后地上、先深后浅、先大后小、见缝插针为原则，组织开展一场多专业多工种的平行交叉流水施工生产大会战。
充分重视开工前的准备工作，在组织体系、材料物件、机械设备、劳动队伍、周转资金等方面给予与本工程最大的支持。
施工过程中，注意各施工段进度的控制和调整，严格控制各分项工程的开工和完工节点。在确保总工程的前提下，对各施工区域的劳动力、机械设备以及节点进度做适当调整以适应实际情况的需要。
2.2.2避免雨季施工的影响
根据历年来本地的气象资料，每年7～9月份为本市雨季，根据招标文件要求的工期，施工前会遇到雨季施工问题。合理的安排雨季施工工作，是决定整个工程进度、质量的一项重要工作。为此我们将做好以下工作以避免雨季施工对工程进度、质量造成的影响。
做好施工场地的排水，保持排水沟渠的畅通，并指定专人负责疏通，使施工场地雨停水平，保证不影响周围施工单位正常施工。
在总体安排上，低洼地段的土质路基、软弱地基层地段的路基、高挖深填地段的土路基、工程地质不良地段的路基均尽可能优先施工，尽量避免雨季施工。
雨季修筑土基路，做到随挖随运，随铺填随压实，根据土的透水性能每层保持3%～4%的横坡并整平。雨前和收工前将铺前松土压实完毕，不致积水。以保证工程质量。
第三节 投标承诺
3.1工程质量承诺
严格按照ISO-9002质量保证体系的管理要求和管理标准进行本标段工程的质量管理，充分发挥我公司技术、质量管理的优势，对质量保证体系、施工过程质量管理制度、分部分项工程质量保证措施、质量通病防治以及质量管理等各方面做严格、详细的规定并贯彻实施。同时，确定以下工程质量控制关键节点：
◆测量定位质量控制
◆软土地基处理质量控制
◆路基填筑施工质量控制
◆水泥稳定基层质量控制
◆沥青砼面层质量控制
◆人行道的质量控制
我公司将强化对以上施工质量控制关键程序的管理和控制，并根据招标文件所规定的质量和技术要求，严格按照招标文件所附施工技术规范保证和有关的技术、质量规定，通过在工程施工过程中强化质量保证和控制体系、加强原材料质量管理、过程质量管理，确保本工程达到优良标准。
3.2工程进度承诺
根据本工程的实际情况，我公司将投入大量的劳动力和施工机械，将工程分为2个施工段同时施工，计划开工日期为2013年8月20日，计划竣工日期为2013年10月20日，日历工期为61天，确保本工程与业主要求的工期日历工期内完成。详见附件一。
3.3文明施工承诺
确保本工程达到文明工地标准。
3.4竣工资料承诺
我公司将在本工程设置专职资料管理员，在施工过程中按照呼市建委和甲方的有关文件规定，进行竣工资料的收集、整理和归档工作。当工程具备竣工条件时，4周内向业主提供完整的，符合国家及呼和浩特市质量监督站工程竣工验收规定的竣工验收报告、竣工资料和竣工图。
第四节 标书编制的范围、依据和原则
4.1技术标标书编制的范围
本次招标工程范围内容：人行道、道路底基层、基层、沥青砼面层工程等。
4.2技术标标书编制依据
◆本工程招标文件。
◆招标补遗文件
◆现场勘查情况
◆技术标准及规范：
城镇道路工程施工与质量验收规范（CJJ1-2008）
公路沥青路面施工技术规范（JTG F40-2004）
公路路面基层施工技术规范（JTJ034-2000）
公路路基施工技术规范（JTGCF10-2006）

第二章 施工部署

◆ 施工部署总体安排
◆ 施工区段划分及总体流向
◆ 设备、人员、材料的配备计划
◆ 施工准备工作
◆ 施工进度计划保证措施

第一节 施工部署总体安排
本工程为金山开发区华鹿铁通路道路工程，道路全长为940.279m。该工程的起点与金山大道相交，终点至铁通物流园区大门，道路走向为南北向，道路红线宽为20m。工程量较大、工期短，工程施工组织过程中，必须合理的划分好施工流程，组织好劳动力、机械设备、材料物资、周转资金等资源配置。同时根据工程实际情况以及雨季、秋季施工的情况安排好路基填土、地基处理、低洼处路基施工之间的先后关系。及早确定切合现场实际情况的施工方案，组织施工，确保工程工期和质量。
第二节 施工段的划分及施工总体流向
2.1施工区段的划分
为确保工程施工总进度，根据七纬路位置将工程分为2个施工区域组织流水交叉施工。
2.2分项工程施工流程
主要工序施工流程，如软地基处理、路堤施工等工序的施工流程。

监理认可
◆不良地基处理施工工艺框图
不良地基的复测

机具、材料供应计划
制定施工方案

现场道路机挖沟排水盲沟
合 格
制定堆放场
运走
排水、抽水
挖掘不良土层

防护、防污
取运砂砾、片石、碎石分层铺筑

监理认可
自检
压路机分层压实

进行上层填方作业
合 格

◆路基土方工程施工工艺框图
恢复定线（全站仪）
校准水准点

填前碾压
地表清除
检测密实度

自卸车备土
检测含水量
控制分层厚度

推土机摊平
控制边缘预留宽度
补充洒水

自行式平地机整平
控制横坡度

压 实
检测密实度

平地机精平

监理批准
压路机碾压
检测密实度

进行下一层填筑

◆路基填筑工艺框图
施工准备
填料认可

现场填料压实试验
测量放线

挖台阶或耕植土压实

清理挖掘除不适用材料
重锤击实试验

压路机规格型号及压实遍数
（1）铺设填料

选定参数
（2）压 实
晾干或洒水

不合格
（3）检 测
填料类别 路槽以下深度 压实度
路 堤 0-80cm ≥93%
80-150cm ≥90%
＞150cm ≥90%
零填或路堑 0-30cm ≥93%

翻 松

循环（1）、（2）、（3）工序道路槽底面

槽底修整

监理工程师认可，进入下一道工序

◆水泥稳定底基层、基层施工工艺框图

水 泥
自动计量料斗
强制式拌和机拌和
自动加水
自卸汽车运料
检测水泥剂量、集料组成筛分
现场取样制件测强度
检查压实度、压实厚度
养 生
报审验收
整修下承层表面
下承层检查
上路床放样、路肩
拌和料摊铺
检查松铺厚度
压路机压实
放样检查
原材料检验
强度试验确定配比
仓料
20~40mm 10~20mm 5～10mm 砂
碎 石（天然级配砂砾）
装载机上料
出 料
链条传送

◆沥青混凝土施工工艺框图

接缝处理
控制碾压温度
取样
下道工序施工
报监理工程师审批
检测
初压、复压、终压
沥青砼摊铺
摊铺机就位,设置基线
检测透层油量
清工层表面透层油
施工准备
报监理工程师审批
消除整修
温度监控记录数据
自卸车运料
混合料生产
报监理工程师审批
确定施工配合比
原材料检测
配合比送检
沥青混合料厂

第三节 设备、人员、材料的配备计划
我公司在本工程技术标编制的过程中，开始着手对选择的各类材料供应商的企业资质及生产能力进行考察，并协同上述单位相关人员深入现场进行考察，做好拟投入本工程的物资材料采购、供应计划。
如果我公司中标，接到中标通知后马上就可以确定各类材料的供应商，并与之签订材料供应协议（包括对材料供应的时间期限、进场顺序要求）；然后即可按照材料供应计划，组织材料分批进场。
3.1劳动力计划安排
在劳动力的安排方面，既要保证工程的满额配置，又不能出现劳动力窝工的现象，劳动力组合请参附表1，本劳动力图表表现了施工安装的人员数量的动态变化情况，劳动力的安排是一个动态的过程，劳动力将要随着工期，天气等其他施工环境变化而变化，根据情况合理调配劳动力是保证工期和质量必要条件。
在保证施工队人员相对稳定的前提下，根据工程进展情况，多创工作面，使劳动力充分发挥工作效率，并通过理顺各个工作组的工作关系，达到配合默契，以防窝工、怠工等现象存在。
施工现场人员必须要按进度计划完成当日工作，如果计划有变或其他因素影响进度，可以增加施工人员或增加班组作业。
表1、 劳动力资源配置计划如下：
序 号
劳动力资源及工种配置
人 数
备 注
1
项目经理
1

2
现场技术负责人
1

3
施工队长
2
2个施工队长
4
材料员
1

5
质量检验员
2

6
安全员
1

7
资料员
1

8
预算员
1

9
测量员
4

10
电工
1

11
电焊工
2

12
管道安装技工
10

13
管道安装普工
20

14
壮工
30

表2、 主要机械设备配备计划表
序 号
设备名称
型号／产地／出厂日期
数 量（台）
功 率(kw)
备 注
1
洒水车
东风EQ140中国2012.4
2
230
自有
2
装载机
柳工ZL50C中国2011.6
1
324
自有
3
装载机
龙工ZL50中国2010.5
1
320
自有
4
压路机
徐工C30中国2009.4
1
360
自有
5
压路机
徐工18J中国2009.9
1
115
自有
6
平地机
中联重科PY190B2010.7
1
288
自有
7
液压挖掘机
小松PC360日本2008.3
1
490
自有
8
柴油发电机组
扬州250kw2008.8
1
250
自有
9
稳定土拌合机
WBC-500山东2010.6
1
123
自有
10
摊铺机
ABG423 德国2008.9
2
165
自有
11
双光轮压路机
中联重工YZC13H2009.5
3
204
自有
12
胶轮压路机
徐工260中国2010.6
1
115
自有
13
沥青拌合机
南阳2000中国2010.8
1
260
自有
14
汽车吊
中联重科QY50V532 2008.1
1
247
自有
15
电焊机
2011年
3

自有

合计

第四节 施工准备
4.1 施工现场平面布置说明
4.1.1施工用电
4.1.1.1 主干线布置
主干线采用50mm2电缆线，沿线路明挂布置，埋地铺设时埋深不小于50cm，上下各铺5cm厚的细砂，并在上面铺一排标准砖保护。
4.1.1.2 配电箱及次干线
次干线采用35mm2电缆线接至现场各个固定用电机械处，并设置专用配电箱，沿线路每隔50m设一只1＃配电箱。
4.1.1.3施工照明
⑴ 在每个施工流水段设置2只小型太阳灯照明，采用Φ48钢管搭设高12m。
⑵ 流动作业区域采用流动式小型太阳灯辅助照明。
⑶ 生活区照明：办公室采用220V电源配置节能灯，工人宿舍区采用36V低压电源配置低压灯泡。
4.1.2 施工用水
4.1.2.1 根据业主提供的水源，采用Φ50镀锌水管作为干管，支管采用Φ25镀锌水管，水管埋入地下25cm。
4.1.2.2 各作业区分别引出用水支管至各用水处，并设专用水龙头，沿路线每隔50m设一只水龙头。
4.2 施工临时设施布置及一览表
4.2.1 临时设施布置
利用我公司在其他工地施工的设施，现场仅搭设临时施工指挥办公室、临时加工棚及门卫等，并配备必要设施。
序号
设施名称
面积（m2）
结构形式
备 注
1
施工办公室
60
活动房
地坪地砖
2
现场办公室
20
钢制集装箱
汽车拖运
3
会议室
40
活动房
地坪地砖、墙面刮白
4
监理办公室
20
活动房
地坪地砖、墙面刮白
5
业主办公室
20
活动房
地坪地砖、墙面刮白
6
住宿房
200
活动房
地坪地砖、墙面刮白
7
食堂和餐厅
60
砖墙、预制板顶
地坪地砖、墙面瓷砖
8
厕 所
40
砖墙、预制板顶
地坪地砖、墙面瓷砖
9
门 卫
5
活动式铝合金棚
用汽车吊吊运
10
标准养护室试验室
20
砖 混
水泥砂浆地坪
11
仓 库
80
砖 混
水泥砂浆地坪
12
加工棚
100
简 易
现场随施工阶段不同而调整
说明
上述临时设施在竣工后全部拆除并撤离现场
4.2.2 场地布置图详见附件三。
第五节 施工进度计划保证措施
本工程路线较长、展开面大、分项工程多，要确保施工进度满足合同规定的期限，就必须做好图纸、技术方案、组织管理、计划调整、物资材料供应等方面的工作，我公司具有丰富的进度管理经验，结合本工程的实际情况，我们准备从以下几方面入手，控制本标段工程的施工总进度：
5.1 图纸保证
将工程施工图纸的设计工作规划在总进度控制的概念下，我公司将委派专人主动与建设单位、设计单位联系，约定施工图到位的时间，为施工创造条件。
5.2 施工技术保证
充分认识本工程施工的难点、特点，针对性的编制施工技术方案、软弱地基处理方案等做周全详细的考虑，在此基础上应用新技术、新工艺来缩短各个施工工序的施工周期，以科技保证施工进度。
做好雨季施工技术措施，制定针对冬雨季施工的针对性施工方案，避免冬雨季施工对工程进度造成的影响。
工程正式开工前一周，做好施工组织设计、分项工程施工方案的编制和审查工作，并在施工过程中惯窃实施及时调整。
5.3 编制合理的施工计划
及时做好各项准备工作，确定交通运输组织方案、进度计划及劳动力供应计划、制定机械设备进出场计划以及材料供应计划。
组织协调好本标段工程各项施工段流水作业的衔接，确保工程按期完成。
编制合理的施工总进度计划及周、月、旬施工进度计划，确定工程进度控制关键节点，在施工过程中按照实际进度状况进行及时的调整。
5.4 施工组织保证
中标后，我公司将在短时间内进场，尽快熟悉工程情况，全面了解影响工期的各方面因素。项目经理部认真研究并根据投标书为样本，制定出详细的工期进度计划，包括其施工计划的细节优化。
由项目经理主持召开每周一次的项目部工程例会，对本工程施工进度、物资、劳动力、资金和设备进行调度和平衡，解决施工过程中的各类矛盾和问题，使本工程顺利进行。
在本工程施工期间，按工程进度需要，取消节假日、休息日，并采用2～3班制昼夜施工方法来缩短工期，并配备足够的劳动力。
加强施工组织管理，使各分部分项工序以最大限度进行合理搭配，保证施工流水作业能按计划正常运转。前道工序施工为后道工序创造良好的施工条件，提高工作效率。
成立施工协调小组，加强与业主、周边单位、有关政府部门的协调工作，保证工程施工顺利进行。
5.5 进度计划的落实与调整
制定的施工进度计划必须严格执行，项目部将组织每周一次的生产协调会，总结已完成的工作，并对下周工作进行规划。充分听取各施工单位的意见和建议，同时对各单位的进度情况进行考核与讲评。
定期对工程进度进行检查，对照总进度计划比实际进度是否提前或滞后，如果发现某一工序 有滞后的现象，应及时采取有力的措施，如增加人力、物力和机具，抢回延误的工期。
5.6 物资资料与机械设备保证
加快施工进度，视施工进度需要，组织设备材料超常规投入，配备足够的设备和材料，保证工程施工顺利进行。
充分利用本公司的大型机械设备的优势进行调配、补充各工序工程需要，如有机械不满足的情况下，我公司已经联系了具有储备了大量的施工机械，可以满足工程急需补充机械设备的要求，随时可以调运现场，为加快工程进度作有力的保证。
根据所划分的区域各自独立组织流水施工，在材料的供应上，根据每一施工区域需要的施工机械和材料计划，做好工程信息的收集、反馈和调整，做到及时充足，并在施工过程中加以调整。
5.7 劳动力保证措施
按劳动力的组织配备，我公司安排2个施工队，按工艺流程有序进场施工。施工高峰期人数约为40人左右，按目前的工程量来看足以满足施工的要求。如果劳动力出现紧缺，我公司立即从总部中调配劳动力，以保证施工进度计划顺利进行。
为保证安装工和各个专业管理人员的按时到位，我们特别制定以下措施：
计划明确，专人负责，保证计划安排人员按时上岗；定时与项目经理沟通，按现场的施工状况组织较强有力的后备队伍，在工程现场展开大面积的施工，如出现人员不足或短缺时，可以随时抽调补充人员上岗，确保节假日和农忙季节的劳动力配置与生活后勤的安排。对劳务施工人员所需生活后勤做充分的考虑，保证满足施工需要。
5.8 其他方面的保证
实施全过程质量的管理，降低一般质量事故发生频率，杜绝重大质量事故，减少质量对进度的影响。
抓好现场安全、消防、保卫工作，搞好文明施工，杜绝重大安全事故和疫情的发生，保证工程顺利进行。
成立对外协调小组，各施工区域专人对口做好对外协调工作，减少工程外部环境影响。

第三章 施工技术方案及措施

◆ 施工测量
◆ 路基工程
◆ 水泥稳定级配砂砾底基层、基层
◆ 沥青混凝土面层
◆ 人行道施工
◆ 雨季施工安排

第一节 施工测量
1.1 测量依据
根据业主提供的平面控制坐标点与水准控制原点进行引测。根据设计要求及设计图纸规定的桥梁、道路工程坐标点，进行测量放样的坐标计算。
以招标文件及图纸技术规程的要求以及关于测量工程的规范规定作为本工程的测量精度标准。
1.2 轴线及高程测量控制网的平面布置
在工程两侧沿线每隔150m布置一个测量控制网点，轴线定位（坐标）点与高程测量控制点合用。控制点沿工程中心线两侧交错叉间隔布置，形成多个封闭三角形控制体系。控制点采用不锈钢钢钎预埋在混凝土墩中，标明点位号、坐标点及高程数据。混凝土墩埋入土中至少80cm，保证使用过程中不松动、位移。不用时，钢钎用铁盒盖严进行保护。
控制点间距已在300m～500m以内，导线点处设置角铁支架，作为仪器的固定式脚架（高度根据测量人员架仪器脚架的高度相同），同时，在角铁支架拧上标杆后可以作为方向后视点。
在接管工地以后应立即对永久性标桩进行检查，并将遗失的标桩及时通知监理工程师，对工程测量必须编制专门的测量施工组织设计。
1.3 平面控制方法
1.3.1 首先，采用TC1700全站仪对业主提供的坐标基桩进行复测，并将复测结果呈送业主、监理和设计单位，以便确定基桩的可靠性。如果复测后需要调整，必须将调整值以书面形式呈报业主、监理监理和设计单位，获得正式批准后方可使用。
1.3.2 在对基桩复测的基础上，在工
