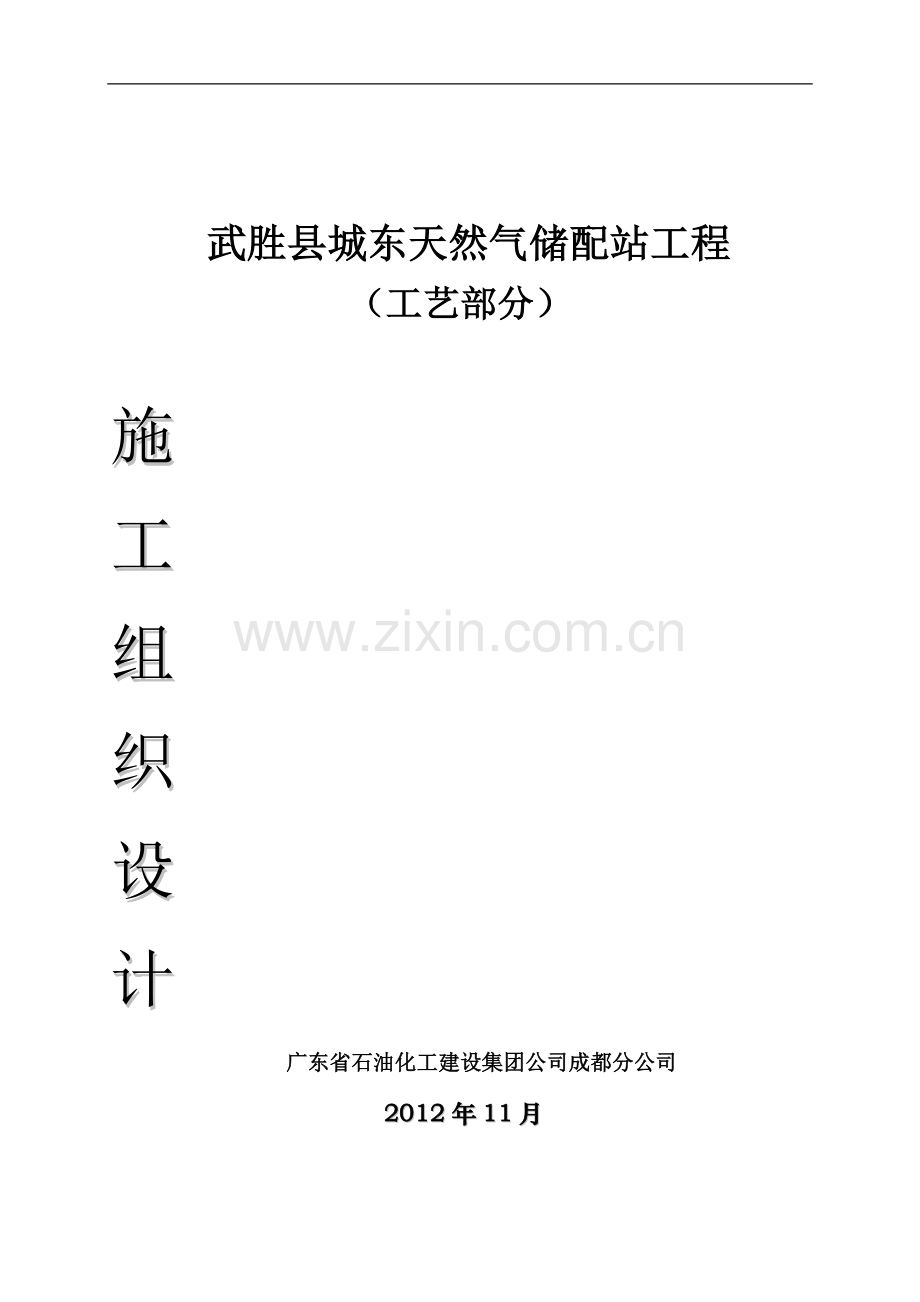

武胜县城东天然气储配站工程
（工艺部分）

施
工
组
织
设
计
广东省石油化工建设集团公司成都分公司
2012年11月

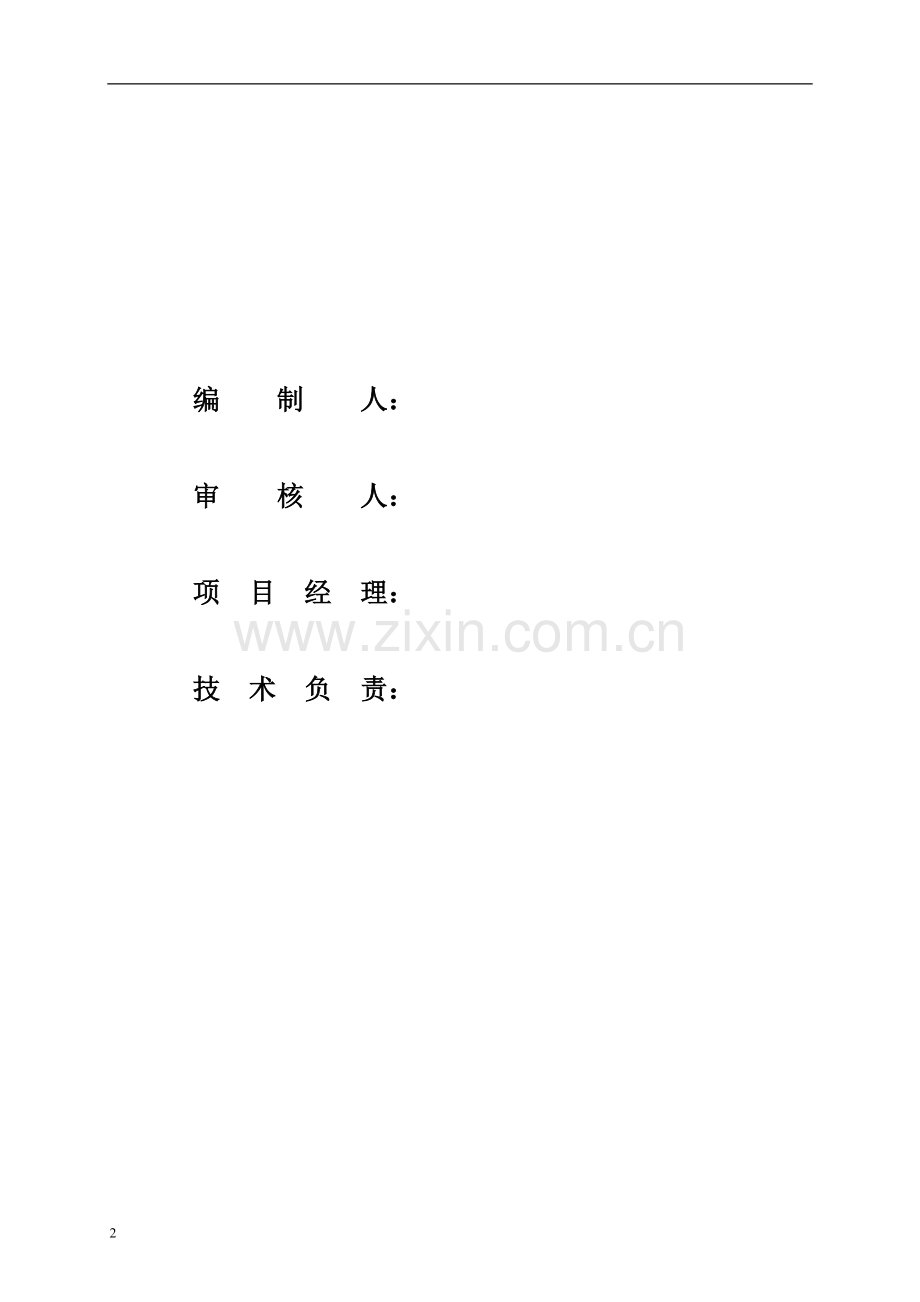

编 制 人：

审 核 人：

项 目 经 理：

技 术 负 责：

目 录
第一章工程简介………………………………………………………………1
1.1建设单位…………………………………………………………………………1
1.2设计单位…………………………………………………………………………1
1.3施工单位…………………………………………………………………………1
1.4工程范围…………………………………………………………………………1
第二章编制依据………………………………………………………………2
2.1文件依据 …………………………………………………………………………2
2.2其它依据 …………………………………………………………………………2
2.3法律、法规 ………………………………………………………………………2
2.4遵循标准、规范 …………………………………………………………………2
第三章工程概况 ………………………………………………………………………4
3.1工程概述……………………………………………………………………………4
3.2技改项目工艺部分工作量…………………………………………………………4
3.3工程主要工作量……………………………………………………………………4
3.4该工程主要特点、难点、对策……………………………………………………9
第四章施工布置 ………………………………………………………………………9
4.1项目管理……………………………………………………………………………9
4.2项目经理部组织机构图……………………………………………………………10
第五章组织机构和人员配备…………………………………………………………10
5.1施工组织原则………………………………………………………………………10
5.2项目组织机构………………………………………………………………………11
5.3机构设置 …………………………………………………………………………11
5.4本工程作业层人员配置……………………………………………………………14
5.5本项目劳动力计划表 ………………………………………… ………………14
5.6本项目的专业配备及人员派遣计划表……………………………………………15
第六章项目施工管理措施……………………………………………………………16
6.1施工准备……………………………………………………………………………16
6.2本工程施工机具、设备配置………………………………………………………18
第七章工程主要施工技术方案措施 …………………………… ………………19
7.1武胜县城东天然气储配站项目工艺部分施工技术措施 …………………………19
7.2开挖施工技术措施…………………………………………………………………19
7.3主要工序施工方法及技术措施……………………………………………………20
7.4施工人员安全技术要求……………………………………………………………29
第八章施工质量保证措施……………………………………………………………30
8.1质量方针……………………………………………………………………………30
8.2质量管理……………………………………………………………………………31
8.3质量控制机构………………………………………………………………………31
8.4质量责任……………………………………………………………………………32
8.5质量控制要素………………………………………………………………………35
8.6采购…………………………………………………………………………………37
8.7施工进程控制………………………………………………………………………37
8.8检验试验控制………………………………………………………………………38
8.9质量检测及控制程序………………………………………………………………42
8.10质量监督与检查 …………………………………………………………………43
第九章施工进度计划及控制措施 …………………………………………………44
9.1计划控制……………………………………………………………………………44
9.2现场控制……………………………………………………………………………46
9.3施工调度控制………………………………………………………………………46
第十章本次施工安全保证措施… …………………………………………………46
10.1 安全管理体系与组织机构……………………… ………………………… …46
10.2岗位安全职责………………………………………… …………………………48
10.3操作指南……………………………………………… …………………………50
10.4应急管理………………………………………………… ………………………55

4

第一章 工程简介
1.1 建设单位

武胜爱众燃气有限公司

1.2 设计单位

中煤科工程集团重庆设计研究院

1.3 施工单位

广东省石油化工建设集团公司成都分公司

1.4 工程范围

武胜县城东天然气储配站工艺安装

第二章 编制依据
2.1设计依据
2.1.1武胜爱众燃气有限公司编制的《武胜县城东天然气储配站工程工程量清单》；
2.2设计原则
2.2.1严格遵守国家有关基本建设工程的法律、法规、认真执行国家、行业现行有关工程设计标准、规范。
2.2.2在满足安全前提下，线路力求取直、节约工程投资。
2.2.3坚持环保工程与方题工程“三同时”原则，搞好环境保护。
2.3设计范围
1.3.1新修建天燃气储配站一座。

第三章 工程概况
3.1、工程概述
3.1.1武胜县城东天然气储配站位于四川省广安市武胜县，占地面积 亩，建筑密度 ，该站属于新建天然气储配站，建设单位为武胜爱众燃气有限公司。
3.2安装工程主要工程量

44

工艺安装工作量
顺序
名称
型号及规格
单位
数量
重量（kg）
备注
单重
总重
一
工艺系统

1
储气管束
D1016×15.9，PN4.0MPa
米
598

埋地敷设；埋深0.7m
2
椭圆封头
D1016×16
个
26

3
旋风式分离器
进口压力：3.5～4.0MPa
设计压力：4.0MPa
最大允许工作压差：0.01MPa
最大处理量：30万Nm3/d
处理精度：5 m,＞4.0MPa
台
1

本安全放散装置由设备厂家提供
4
汇管一
DN300,PN6.4MPa，L＝6.4m
操作压力：1.6MPa
个
1

5
汇管二
DN400,PN2.5MPa，L＝5.8m
操作压力：1.6MPa
个
1

6
汇管三
DN450，PN4.0MPa，L＝8.8m
操作压力：0.3MPa
个
1

7
汇管四
DN450，PN6.4MPa，L＝4m
操作压力：4.0MPa
个
1

8
汇管五
DN300，PN1.6MPa，L=4m
操作压力：1.6MPa
个
1

9
涡轮流量计
DN150，PN6.4MPa
台
2

进站计量
10
涡轮流量计
DN250，PN1.6MPa
台
2

出站计量
11
过滤器
DN150，PN6.4MPa
个
2

过滤精度：5 m
12
过滤器
DN150，PN6.4MPa
个
1

过滤精度：5 m
13
调压器
DN80,PN.4 MPa
P1:3.5～4.0 MPa,P2:1.6 MPa
Q=8500Nm3/h
台
2

带切断装置A组
14
错误！链接无效。
DN100，PN2.4 MPa
P1：1.6 MPa，P2：0.3 MPa
Q=8500Nm3/h
台
2

带切断装置B组
15
错误！链接无效。
DN80，PN6.4MPa
P1：3.5～4.0MPa，P2：1.6MPa
Q＝7200 Nm3/h
台
2

带切断装置C组
16
错误！链接无效。
DN100，PN2.5MPa
P1：1.6MPa，P2：0.3MPa
Q＝7200 Nm3/h
台
2

带切断装置D组
17
加臭装置

套
1

加臭点一处
18
阻火器
DN125，PN6.4MPa
个
1

19
安全阀
A41H-64，DN80
个
2

开启压力：3.96MPa
20
安全阀
A41H-16，DN100
个
1

开启压力：0.3MPa
21
节流截止放空阀
FLJ41Y-16，DN100
个
1

22
节流截止放空阀
FLJ41Y-64，DN80
个
2

23
节流截止阀
FLJ41Y-25，DN200
个
1

24
节流截止阀
FLJ41Y-40，DN150
个
2

25
气体紧急切断阀
AQJ-150,PN2.5MPa
个
2

26
气体紧急切断阀
AQJ-200,PN2.5MPa
个
2

27
气体紧急切断阀
AQJ-150，PN6.4MPa
个
4

28
绝缘接头
DN250，PN1.6MPa
个
1

29
绝缘接头
DN150，PN6.4MPa
个
1

30
排污阀
TP41Y-16，DN25
个
1

31
排污阀
TP41Y-25，DN25
个
2

32
排污阀
TP41Y-64，DN25
个
2

33
排污阀
TP41Y-64，DN50
个
1

34
排污阀
TP41Y-64，DN80
个
1

35
防爆电动球阀
Q947F-16，DN250
个
1

36
防爆电动球阀
Q947F-64，DN150
个
3

37
防爆电动调节阀
Q947F-64，DN150
个
1

38
止回阀
PN6.4MPa，DN150
个
1

39
球阀
Q41F-16，DN25
个
1

40
球阀
Q41F-16，DN100
个
2

41
球阀
Q341F-16C，DN200
个
6

42
球阀
Q341F-16C，DN250
个
5

43
球阀
Q41F-25，DN25
个
2

44
球阀
Q341F-25，DN150
个
5

45
球阀
Q341F-25，DN200
个
6

46
球阀
Q41F-64，DN25
个
2

47
球阀
Q41F-64，DN50
个
1

48
球阀
Q41F-64，DN80
个
6

49
球阀
Q341F-64，DN150
个
18

50
输送流体用无缝钢管
D32×3
m
20

51
输送流体用无缝钢管
D57×3.5
m
60

52
输送流体用无缝钢管
D89×4
m
6

53
输送流体用无缝钢管
D108×4.5
m
45

54
输送流体用无缝钢管
D133×5
m
16

55
输送流体用无缝钢管
D159×5
m
140

56
输送流体用无缝钢管
D219×6
m
35

57
输送流体用无缝钢管
D273×7
m
25

58
输送流体用无缝钢管
D159×6
m
5500

埋深0.9m（站前）
59
输送流体用无缝钢管
D159×6
m
700

埋深0.9m（新增站前）

二
电气

变压器
S11-M-80
台
1

低压配电柜
GGD
台
3

柴油发电机
HCM69-常用功率50KW
台
1

电力电缆
YJV-0.6/1KV 3×50+1×25
米
15

FDJ

电力电缆
YJV-0.6/1KV 3×25+2×16
米
15

ZFPX

电力电缆
YJV22-0.6/1KV 3×25+2×16
米
25

SBPX

电力电缆
YJV-0.6/1KV 5×10
米
15

SWPX

电力电缆
YJV22-0.6/1KV 5×6
米
25

BFPX

电力电缆
YJV-0.6/1KV 5×6
米
15

阀门

塑料电缆
BV-450/750 3×4
米
300

塑料电缆
BV-450/750 3×2.5
米
300

信号电缆
KVVP22-300/500 4X1.5
米
300

钢管
SC32
米
40

钢管
SC40
米
20

钢管
SC80
米
50

PVC塑料管
PC20
米
300

PVC塑料管
PC40
米
300

接地干线
镀锌扁钢 40×4
米
800

接地极
镀锌角钢 L50×50×5
根
10

避雷网
镀锌扁钢 -25×4
个
150

道路灯
NLC9300 250W
盏
1

防爆路灯
BLW6217 250W
盏
6

防爆泛光灯
BFC6100 400W
盏
2

年有功消耗电量：3.1×105KWh

三
自控

1
压力变送器
EJA430A-DAS4A-22DC

输出4-20mA信号

带1/2NPT内螺纹的过程接头
只
2

2
电动球阀
电动执行结构TKZ400

压力等级1.6Mpa

DN150
套
2

DN250
套
2

3
温度变送器
EJA430A-DAS4A-22DC

输出4-20mA信号

带1/2NPT内螺纹的过程接头
只
3

4
就地不锈钢压力表
YTN-100
只
19

5
可燃气体报警系统

防爆型可燃气体报警探测器
C630
套
7

报警控制器
M600
套
1

便携式可燃气体探测器
Impulse XP
套
1

6
电视监控

a
宽动态高清网络抢式摄像机
AXISQ1755
台
3

室内外均设浪涌保护器

b
监控站
P4 3.0G,2G内存，1T硬盘

双10/100/1000M以太网卡

16X DVD-ROM 光驱

液晶显示器 英寸（宽屏）
台
1

7
自控系统

a
工控机
2G内存，300G硬盘

双10/100/1000M以太网卡

16X DVD-ROM 光驱
台
1

b

液晶显示器 21英寸（宽屏）
台
1

c

A4激光打印机
台
2

d
可编程控制器PLC

配系统编制软件、梯形图软件、流量计算软件等

PLC模块
AI共5点，8点AI模块
块
1

AO共1点，4点AO模块
块
1

DI共76点，16点DI模块
块
5

DO共38点，16点DO模块
块
3

e
UPS电源
3KVA，1h
套
1

f
标准机柜

套
1

g
隔离式安全栅
NPXA-C31
块
5

四
给排水

1
消防水泵
Q=20L/S,H=45m,P=15KW
套
2

2
消防水泵
L×B×H=9.9×9.9×3.5m
座
1

3
潜污泵
Q=15L/S，H=8m,P=0.75KW
套
2

4
生化池
G1-2S有效容积 V=2 m
L×B=2.95m×1.35m
座
1

5
隔油池
GG-1S有效容积 V=2 m
L×B=2.06m×1.56m
座
1

6
镀锌钢管
DN150
米
250

7
地上工消火栓
SS150/80-1.0
套
2

8
钢丝网骨架PE塑料给水管
DN100
米
25

9
UPVC塑料排水管
D300
米
15

UPVC塑料排水管
D300
米
15

第四章 施工布置
4.1 项目管理
4.1.1 本工程实行项目管理，组建武胜县城东天然气储配站工程项目经理部，由项目经理、项目副经理、技术负责人、施工人员、质检员、安全员和其他专业人员组成，负责组织、指挥、实话完成本项工程的施工和质量、安全管理 。项目经理对该项目全面负责。
4.1.2 项目经理部成员组成

姓 名
性别
岗位（工种）
职称
备注
兰杰
男
项目经理
工程师

卢兵
男
技术负责人
工程师

陈明
男
安全员

邹开泉
男
质检员

朱昌伦
男
施工员

吴静
女
生产调度

唐彬
女
材料管理

4.2 项目经理部组织机构图
项目经理：兰杰

施　朱
工 昌
组 伦
织
工
程 伍
配 仕
套 跃
管
理
施
工 卢
技 兵
术
管
理
工
程 邹
质 开
量 泉
管
理

安 陈
全 明
管
理
工
程 乔
预 宇
结
算
管
理

材 曾
料 华
组
土
建 何
施 敬
工 伟
组
安
装 康
质 维
检
组

安 杨
装 船
组 亮

第五章、组织机构和人员配备
5.1.施工组织原则
5.1.1 满足业主对施工工期的要求，施工前提前做好施工前准备工作，并在工期计划安排上留出余地。
5.1.2 工程在站场内，因此根据地方特殊要求、地形、地质情况及穿越等不同的施工对象配置不同类型的作业队，恰当安排流水作业和交叉作业，经济合理地组织均衡作业，不间断施工。
5.1.3 因时、因地制宜，充分考虑不同施工对象的施工顺序，尽量将场站路面、光缆、下水管等特殊点提前组织专业队施工尽快恢复，尽量减轻对当地交通和居民生活的影响。
5.1.4 施工机具设备提前做好维护和保养，施工机具设备必须完好，并减少现场搬迁。
5.2项目组织机构
以按期、优质建成本工程为目标，根据本工程特点和需要，项目部设置为两级管理机构，即项目管理层和项目施工作业层。
5.3机构设置
5.3.1项目管理层设置
5.3.1.1项目部设项目经理、项目总工程师共2名领导，对本项目进行组织和协调，是项目实施的管理核心。
5.3.1.2项目管理层以四部一室为基础，各部室职能人员接受项目经理的领导，对各基层作业队实施监督与管理。四部一室为：技术质量部、物资采办部、工程管理部、计划经营部和行政办公室。
5.3.2作业层设置
根据本工程主要内容和实物工作量，作业层共设2个施工队，焊接施工作业队、管道捍接检验班组。
5.3.3部门职责
5.3.3.1项目经理职责
a、项目的组织者和领导者，是安全和质量的第一责任人。
b、彻执行党和国家的政策、法规、法令、上级主管部门和公司的有关管理制度。
c、订并贯彻执行项目施工生产的方针、目标。
d、调项目各部门、各单位的工作关系。
e、责施工计划的审定和执行，确保按期完成施工任务。
5.3.4.2项目副经理职责
a、助项目经理搞好施工管理工作，是工程施工的具体组织者。
b、职工进行政策法规教育，做好职工的思想工作。
c、责工程的日常管理工作。
d、责各专业各作业班组之间的协调、施工总体布置及管理。
e、责施工进度计划的实施、检查、调整和监督。
5.3.4.3项目总工师职责
a、行项目经理的决策和部署。
b、织技术攻关，对施工技术问题负全面责任。
c、织好有关技术规程、技术标准的贯彻执行。
d、订工程质量目标，审核施工组织设计和重点、难点施工方案。
e、织质量工作会议，分析和解决各种质量问题。
f、违反技术要求，操作规程和各项管理制度者，予以制止、纠正和批准处理决定。
5.3.4.4技术质量部
a按合同规定的施工规范、施工图纸，组织实施各项技术工作。
b、负责制定施工技术文件和作业指导书。
c、负责施工技术文件的变更的联络与实施工作。
d、组织技术交底，负责技术管理工作。
e、负责隐蔽工程的检查和记录，负责施工现场签证工作。
f、监督落实施工规范的使用和执行。
g、负责工程质量控制和质量管理工作。
h、监督、检查、检验原材料和设备，使之按合同、设计、规范要求实施。
i、进行工程的检查评定，参与业主、监理对工程的评定。
5.3.4.5工程管理部
a、负责该工程的安全教育和安全防范工作;定期进行安全检查，发现问题及时整改。
b、负责安全的日常管理和监督工作。
c、负责协调地方主管部门的关系。
d、负责施工的日常调度工作。
e、根据生产实际情况，做好设备的合理调配。
f、负责施工现场生产组织和协调。
5.3.4.6计划经营部
a、负责工程成本的控制、工期控制。
b、组织编写施工计划，搞好计划管理。
c、负责编制工程预算、结算文件。
d、组织制定经济责任制，并负责具体实施。
e、办理工程进度款审批手续。
f、负责各种合同的起草和管理工作。
5.4本工程作业层人员配置
5.4.1 武胜县城东天然气储配站工艺流程管线的组焊施工力量由3个双机组组成，负责武胜天然气储配站设备吊装、设备安装、工艺管道预制，设备之间管道的组对连接，组焊、补口补伤、吹扫试压，工艺管道、设备、电力设施等的涂装及标识施工作业。
5.4.2 运输队，负责施工材料、设备的运输。为便于调配，驻于项目部。
5.4.3 其它队伍应与工艺管道安装作业队驻地靠近，以便协调作业和统一解决生活问题。
5.4.4 施工通讯联络
5.4.5项目部应确保与下列各单位之间的联络：
1） 项目部与业主的通讯联络；
2） 项目部与监理公司的通讯联络；
3） 项目部与检测公司的通讯联络
4） 项目部与各施工作业队的通讯联络。
5.5本项目劳动力计划表
劳动力计划表
武胜县城东天然气储配站项目工艺部分
专业、职称、工种
按工程施工阶段投入劳动力情况（人次）
11月
12月
01月
02月
项目部
管理人员
10
10
10
10
10
10
10
10

专 职
安全员
5
5
5
5
5
5
5
5

兼 职
安全员
5
5
5
5
5
5
5
5

水焊工
5
5
5
5
5
5
5
5

起重工
5
5
5
5
5
5
5
5

电 工
5
5
5
5
5
5
5
5

绝缘工
5
5
5
5
5
5
5
5

施工员
5
5
5
5
5
5
5
5

司 机
10
10
10
10
10
10
10
10

辅助工
30
30
30
30
30
30
30
30

管 工
20
20
20
20
20
20
20
20

电焊工
20
20
20
20
20
20
20
20

5.6本项目的专业配备及人员派遣计划表

专业及职称

施 工 天 数
11月
12月
01月
02月
技 术
工程师
3
3
3
3
3
3
3
3
3
3

质 量
工程师
3
3
3
3
3
3
3
3
3
3

安 全
助理工程师
3
3
3
3
3
3
3
3
3
3

施工员
技师
3
3
3
3
3
3
3
3
3
3

管 工
高级工
3
3
3
3
3
3
3
3
3
3

管 工
中级工
3
3
3
3
3
3
3
3
3
3

电焊工
技师
3
3
3
3
3
3
3
3
3
3

电焊工
高级工
3
3
3
3
3
3
3
3
3
3

电焊工
中级工
3
3
3
3
3
3
3
3
3
3

水焊工
中级工
3
3
3
3
3
3
3
3
3
3

起重工
技师
3
3
3
3
3
3
3
3
3
3

起重工
高级工
3
3
3
3
3
3
3
3
3
3

电 工
中级工
3
3
3
3
3
3
3
3
3
3

绝缘工
中级工
3
3
3
3
3
3
3
3
3
3

管 工
技师
3
3
3
3
3
3
3
3
3
3

第六章、项目施工管理措施
6.1施工准备
6.1.1技术准备
a.收集相关的施工标准及验收规范，开工前进行宣贯学习。
b.规范技术验收的表格，符合行业和创国优的要求。
c.在设计交底基础上，搞好图纸会审工作。
d.编制施工组织设计、施工方案措施、施工作业指导书等，并报业主、监理批复。
e.准备对基层施工班组进行详细的技术交底。
6.1.2物资准备
a.组织物资管理人员培训，了解工程相关技术要求。
b.确定临时材料堆放场地，建立临时材料仓库。
c.编制自购工程材料、加工品计划，并按规定报批。
d.编制施工所需手段用料，消耗材料计划。
e.编制物资供应计划，物资管理办法及相应管理性文件。
f. 普通货物运输
6.1.3施工队伍准备
a.组建项目部，清理工程主要工作内容和实物量，落实人员及机具设备，进行施工任务划分。
b.进行施工人员、设备调迁。
c.对已配置的设备进行维护保养。
d.组织对特殊工种培训、练兵。对参加施工的所有电焊工、防腐工、起重工、管工、机械手及公路施工人员等进行培训和实际练兵，学习有关的工艺规程和标准。特别是电焊工要参加业主组织的上岗取证考试，考试合格后方能参加本工程施工。
主要工种培训计划表

序号
培训内容
参加人员
主办单位
培训时间
培训地点
1
电焊工培训
全部电焊工
项目经理部
50小时
广化建公司基地
2
管工培训
技术干部、质量管理人员、管 工
30小时
3
安全培训
管理人员和全部施工人员
20小时
6.1.4 施工现场布置
a. 项目部是工程施工的指挥部门，定点于位置适中、通讯条件较好的居民房。
b. 测量水工保护作业队及土石方作业队，驻地选在管道附近居民房。
c. 运输队，负责施工材料、设备的运输。为便于调配，驻于项目部。
d. 其它队种应与管道安装作业队驻地靠近，以便协调作业和统一解决生活问题。
6.1.5质量管理准备
a.编制质量计划、质量检验计划。
b.编制关键工序质量控制计划。
c.收集并学习相关施工标准及验收规范，按要求下发到基层作业队。
d.编制《焊接作业指导书》。
e.检查核对质检员、安全管理员、特殊工种资格证、上岗证。
f.积极与业主及监理配合，规范施工技术和施工质量等竣工资料表格。

第七章、工程主要施工技术方案措施
7.1武胜县城东天然气储配站项目工艺部分施工技术措施
为了使武胜县城东天然气储配站项目工艺部分工程早日见效益，力求做到速度快、质量高、安全效益第一，储配站的设施、设备尽快投产，我公司组织精干的技术施工队伍，保障其施工进度及施工安全。
7.1.1土建及开挖
1）施工准备和施工组织
1、由施工技术负责人牵头，组织开挖作业队员熟悉施工单位设计图及有关通用图，掌握施工的地点、范围、地质、长度、开挖深度及附属设施的结构和安装要求。
2、地层状况不明时，在特殊点挖探坑取得准确的地质资料，探坑深度深于管沟深度。
3、开工前，由工程协调部配合业主与主管部门联系，按照有关要求办理施工手续，施工时并设置施工明显的警示标志。
4、了解清楚施工段内的地下障碍、设施，确定位置，全部采用人工开挖，使之暴露，并采取得到主管部门认可的保护方案，保护地下设施。
7.2、施工技术措施
1、开挖前先进行管沟复测，按建设方及施工图要求测量、确定其管道流程走向线路，并放出开挖边线。
2、在整个施工区域设置安全警示标志，并设专人负责警戒。
3、夜间设置警示灯及安放反光警示标牌，在每一个警示点和隔离带处设置照明。
4、人工进行开挖，严禁野蛮施工。直管段管沟底宽0.6m,弯管及碰口点管沟底宽为1.0m,边坡坡度为1：0.33。当转角<3o时，采用弹性敷设；当转角≥3o时，选用曲率半径R=5DN的热煨弯管。管顶埋深不小于0.4m，碰口点深度以原管道实际深度为准。
5、管道下沟应避免与沟壁挂碰，管沟回填时应先用细土回填至管顶以上0.3米，才允许用土、砂或粒径小于100mm的碎石回填，并分层夯实，管沟回填土应高出地面0.3m。沟底为岩段应超挖0.2m，并回填细土夯实至设计标高后安装管道，避免损伤管道外防腐层。
6、开挖时在保证设计基本埋深要求的情况下，可采取支护、支挡等措施尽量减小沟壁开挖宽度，从而减小对场站的破坏面和避免影响场内的构筑物。支护、支挡可采用木板和木棒支撑。
7、对破除的道路混凝土废渣应及时的清理，用农用车运到指定的弃渣场抛弃。
8、在混凝土路面恢复前，应清理完现场的余土。
7.3 武胜县城东天然气储配站项目工艺部分技术措施
7.3.1工艺管道安装工序流程框图

设备试车、试运行
设备、管道
涂装
管道连接
材料设备
校检
设备安装
设备就位
吊装设备
管段预制
材料设备
进场

7.3.2主要工序施工方法及技术措施
7.3.2.1设备进场
防腐管及设备拉运及吊运应用尼龙吊带或其他不损坏防腐层和设备的吊具，拉运及堆放时防腐管和设备堆放高度和层数应以不压薄或损坏防腐层和设备为原则，布管时不得采用拖、滚管的方式，堆放设备及管件，应做到有序摆放，便于清点以及施工，并做好防雨、防潮准备工作。
7.3.2.2设备材料验收
设备到货后，会同供货方、业主或业主委托的监理工程师等有关人员一起进行设备的验收、清点及检查工作。检查设备出厂合格证、说明书、质量证明书以及装箱单等技术文件是否齐全。对照装箱单及样图，检查与清点以下项目：箱号、箱数及包装情况：设备名称、类别型号及规格；设备外型尺寸及开口方位；设备内件及附件的规格、尺寸及数量；表面损坏、变形及锈蚀状况。检查完毕后，按检查内容详细填写《设备验收、清点记录》。并请参验人员签字认可，符合设计、按检查内容详细填写《设备验收、清点记录》。并请参验人员签字认可。符合设计、规范要求的予以验收，否则由厂家整改合格后，再行验收。所有的焊接无缝钢管均应执行国家规定的所有技术标准，钢管应逐根进行外观检查，内外表面不得有裂纹、夹渣、折叠和重皮及超过壁厚允许负偏差的锈蚀或机械划伤，并有出厂合格证、质量证明书以及材质证明书，站内所用弯头、三通、异径接送等均为钢制对焊无缝管件，其质量应符合《钢制对焊管件》SY/T0510-1998的规定，所用的设备和阀门及配件均应有材料质量证明书、出厂合格证及试压报告，所到场的设备和阀门及配件在外观检查无破损、脱色、坑洞以及规格型号不符等现象。设备、内件及附件分类堆放，封闭设备进出口，并采取适当的防护措施，妥善保存，严防变形、损坏、锈蚀、错乱或丢失。
7.3.3.3设备吊装
a场站内设备均可采用8T或16T吊车直接进行吊装就位。
b吊车脚子检查：吊车打好脚子后，检查脚子打起后是否牢固可靠。
c吊点选择：选择起吊点吊点必须牢固可靠且必须保证设备平稳。
d挂钢丝绳系卡扣：挂钢丝绳和上卡扣挂好后，将钢丝绳起紧。
e吊装起重设备检查：吊车起重人员检查起吊设备运转是否正常。
f预起吊：吊装指挥人员就位预起吊，将设备起吊至离地面200mm时检查其起重机仪表、传动部分、钢丝绳、滚筒等有无问题；在确认无任何问题时，指挥人员按以上的指挥信号指挥吊装作业。
g吊装角度与起重工作半径：吊车吊装角度为600-750及工作半径不得超过7.
