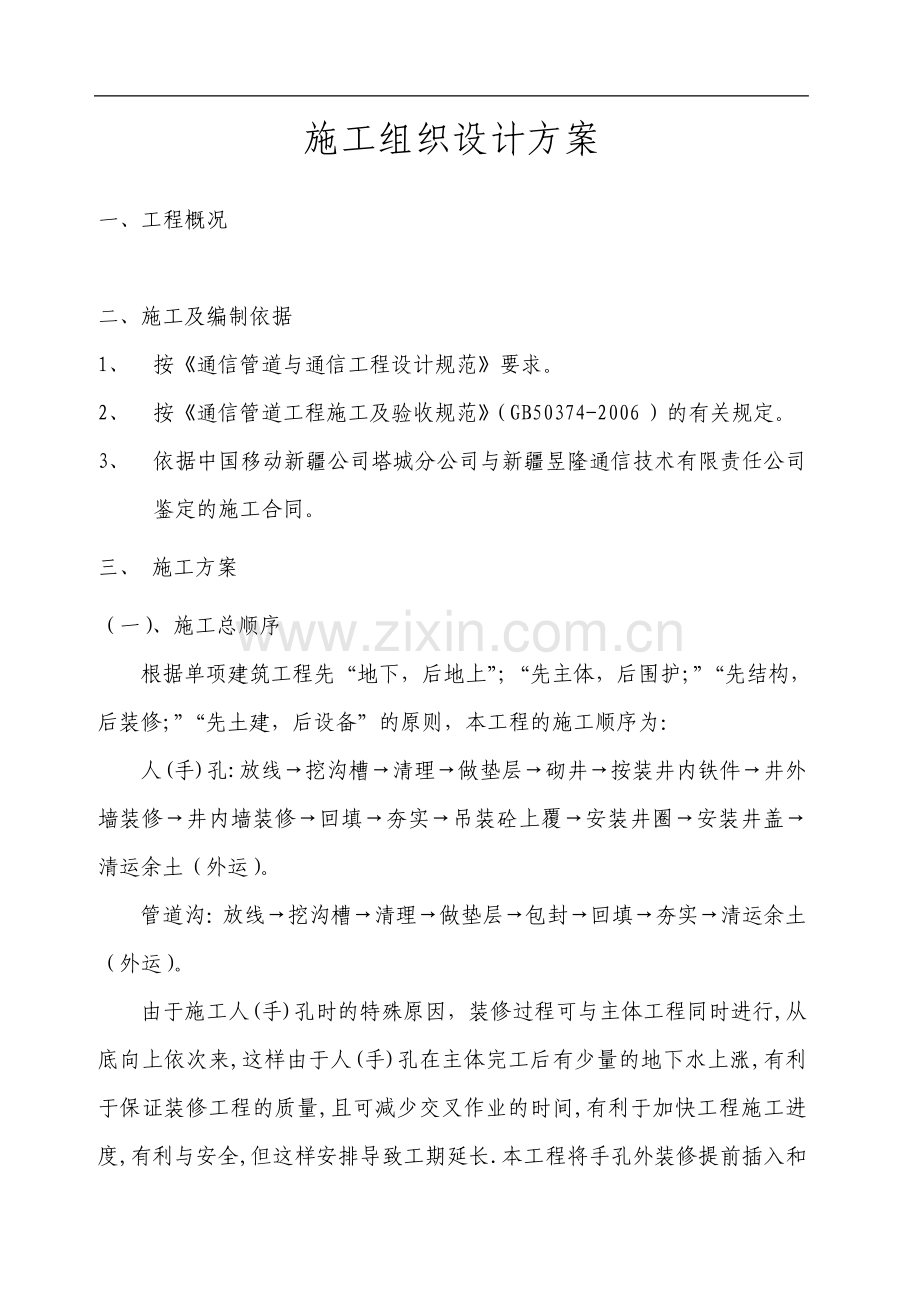

1、 施工组织设计方案 一、工程概况 二、施工及编制依据 1、按通信管道与通信工程设计规范要求。2、按通信管道工程施工及验收规范(GB50374-2006)的有关规定。3、依据中国移动新疆公司塔城分公司与新疆昱隆通信技术有限责任公司鉴定的施工合同。三、施工方案 (一)、施工总顺序 根据单项建筑工程先“地下,后地上”;“先主体,后围护;”“先结构,后装修;”“先土建,后设备”的原则,本工程的施工顺序为:人(手)孔:放线挖沟槽清理做垫层砌井按装井内铁件井外墙装修井内墙装修回填夯实吊装砼上覆安装井圈安装井盖清运余土(外运)。管道沟:放线挖沟槽清理做垫层包封回填夯实清运余土(外运)。由于施工人(手)孔时的

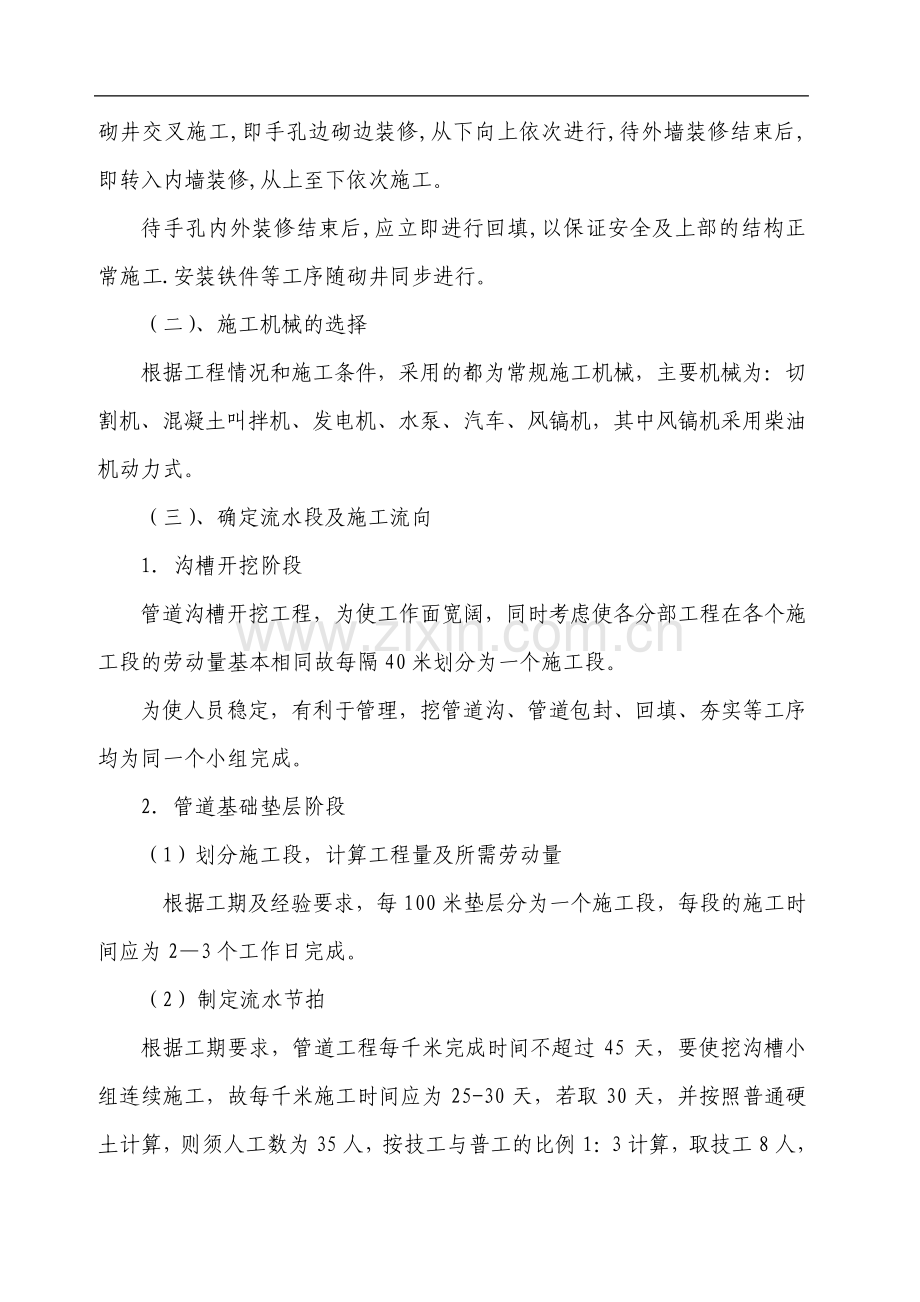

2、特殊原因,装修过程可与主体工程同时进行,从底向上依次来,这样由于人(手)孔在主体完工后有少量的地下水上涨,有利于保证装修工程的质量,且可减少交叉作业的时间,有利于加快工程施工进度,有利与安全,但这样安排导致工期延长.本工程将手孔外装修提前插入和 砌井交叉施工,即手孔边砌边装修,从下向上依次进行,待外墙装修结束后,即转入内墙装修,从上至下依次施工。待手孔内外装修结束后,应立即进行回填,以保证安全及上部的结构正常施工.安装铁件等工序随砌井同步进行。(二)、施工机械的选择 根据工程情况和施工条件,采用的都为常规施工机械,主要机械为:切割机、混凝土叫拌机、发电机、水泵、汽车、风镐机,其中风镐机采用柴油
3、机动力式。(三)、确定流水段及施工流向 1沟槽开挖阶段 管道沟槽开挖工程,为使工作面宽阔,同时考虑使各分部工程在各个施工段的劳动量基本相同故每隔 40 米划分为一个施工段。为使人员稳定,有利于管理,挖管道沟、管道包封、回填、夯实等工序均为同一个小组完成。2管道基础垫层阶段(1)划分施工段,计算工程量及所需劳动量 根据工期及经验要求,每 100 米垫层分为一个施工段,每段的施工时间应为 23 个工作日完成。(2)制定流水节拍 根据工期要求,管道工程每千米完成时间不超过 45 天,要使挖沟槽小组连续施工,故每千米施工时间应为 25-30 天,若取 30 天,并按照普通硬土计算,则须人工数为 35
4、人,按技工与普工的比例 1:3 计算,取技工 8 人,普工 27 人。据此,第一段挖沟槽的流水节拍为 2 天。同理,第二段和第三段的流水节拍为 2 天、1 天,考虑到 35 名工人在每一段上的工作面不大,组成 2 个队,每完成 1000 米,调换一次。其他各分部分项工程的流水节拍,均在保证本身合理组织的前提条件下,尽量缩短,为满足技工在各阶段连续作业,挖沟以外的分部分项分部工程在一个施工段上的施工总时间在第一段不应大于 2 天,在第二、三段不应大于 3 天(即等于每道工序总时间减去挖沟在本段的流水节拍),包封为 2天,回填为 3 天,余土外运为 3 天,并每天加班 2 个小时。3管道包封阶段
5、根据施工组织的要求,本施工段的施工时间为 2 天。4回填土阶段 根据施工组织的要求,本施工段的施工时间为 3 天。5余土外运及清理现场阶段 根据施工组织的要求,本施工段的施工时间为 3 天。同理,对于每一个人(手)孔,总的施工时间为 2 天。(四)、施工方法 1器材检验(1)水泥的检验 工程施工中所用的水泥均符合国家规定的产品质量标准,工程施工中严禁使用受潮、变质的水泥。水泥凡无产品出厂证明或无标记的,材料员严禁把关,绝对不准进入现场,对于存放时间过长(超过三个月)的水泥,一律不得使用。(2)塑料管材的的检验 进场的塑料管的材质、规格、型号必须符合设计文件的规定,管材的管身及管口不得变形,接口
6、配件应当齐全有效,承接管的承内径应于插口外径吻合。管道采用的各种塑料管材管身应当光滑无伤痕、管孔无变形、孔径、壁厚应符合设计要求,负偏差应不大于 1mm。钢材的材质、规格、型号应符合设计文件的规定,不得有锈片剥落或严重锈蚀。应有质量保证书及出厂合格证及出厂试验证明。否则,一律不得进场。钢管的材质、规格、型号应符合设计文件的规定,管的外径允许偏差1591.0%,壁厚允许偏差15.0%、12.5%。管孔内壁应光滑、无节疤、无裂缝。钢管的管身及管口不得变形,接续配件齐全有效,套管的承口内径应与插口内径吻合。各种铁件的材质、规格及防锈处理等均应符合质量标准,不得有歪斜、扭曲、飞刺、断裂或破损。铁件的防
7、锈处理及镀锌层应均匀完整、表面光洁、无脱落、无气泡等缺陷。人(手)孔内设置的拉力(拉缆)环,应用16 普通碳素钢制造,全部做镀锌防锈处理。拉力(拉缆)环不应有裂纹、节瘤、段接等缺陷。(3)建筑材料的检验 通信管道工程用于砌筑的普通烧结砖(以下简称砖),其外形应完整,耐水性好。严禁采用耐水性差、遇水后强度降低的炉渣砖或砂酸盐砖。砖采用标号 75 的普通烧结砖。通信管道的石料,应符合以下规定:采用天然砾石或人工碎石,不得使用风 化石;石子的沥径符合设计规范的规定;石子中的含泥量,按重量计不得超过 2%;针状、片状颗粒含量,按重量计不得超过 20%;硫化物和硫酸类含量,按重量计不得超过 1%;石料中
8、不得有树叶、草根、木屑等杂物。通信管道工程用砂应符合下列规定:通信管道工程用砂应采用天然砂;通信管道工程宜采用中砂;砂的细度模数(Mx)应符合相关的规定;砂中的云母和轻物质,按重量计不得超过 3%;砂中的泥土,按重量计不超过 5%;砂中的硫化物和硫酸盐,按重量计不得超过 1%;砂中不得含有树叶、草根、木屑等杂物。通信管道用水,不得使用工业废污水及含有硫化物的泉水,施工时如发现水质可疑,应取样送相关部门化验、鉴定后再确定可否使用。通信管道工程中,在必要时可使用防水材料。反水材料的使用应满足设计文件的规定。2施工测量(1)通信管道的施工测量,应按照设计文件及城市规划部门已批准的位置、坐标和高程进行
9、。(2)施工前,必须依据设计图纸和现场交底的控制桩点,进行通信管道及人(手)孔位置的复测,并按施工需要钉设桩点,复测钉设的桩(板)应符合下列规定;直线管道,自人(手)孔中心 3-5 米处开始,沿管线每隔 20-25 米宜设一桩(板),设计为湾管道时,桩(板)应适当加密;桩点设置应牢固,顶部应于地面平齐,桩点附近有永久建(构)筑物时,可做定位检点,并做好标志和记录。平面复测允许偏差应符合下列规定:管道中心线不得大于10mm;直通型人(手)孔的中心位置不得大于 100mm;管道转脚处的人(手)孔中心位置不得大于 20mm;(3)施工现场必须设置临时水准点,并应标定管道及人(手)孔施工直测的水准点,
10、临时水准点的位置应符合下列要求:临时水准点应满足施工测量的精度,允许偏差不大于5;临时水准点的设置必须牢固、可靠、两点的间距应不大于 150m;临时水准点、水平桩(或水平尺板)的顶部必须平整、稳定、并有明显标记。临时水准点、水平桩(或平尺板)应按顺序编号,测定相应高程,计算出各点相应沟(或坑)底的深度,标在平尺上并做好记录。(4)施工时,必须按下列规定进行校测:在完成沟(坑)挖方及地基处理后,应校测管道沟、人(手)孔坑底地基的高程是否符合设计规定;施工过程中如发现水平桩(或水平尺)错位或丢失,应及时进行校测并补设桩点;挖土方工作完成后,凡在沟(坑)中的其他管、线等(指不须移改的)地下设施及已移
11、改完毕的地下设施,必须测量其顶部(底部)的高程、宽度等及与临近人(手)孔和通信管道(通道)的相对位置、垂直间距、水平距离,并做好记录,必须注明其类别、规格等等。为绘制竣工图准备资料;通信管道的各种高程,以水准点为基准,允许误差应不大于10。3开挖管道沟(人井坑)通信管道施工中,遇到不稳定的土壤或有腐蚀性的土壤时,施工单位应及时提出,待有关单位提出处理意见后方可施工;管道施工开挖时,遇到地下己有其他管线平行或垂直距离小于通信管道设计规范要求或危及其他设施安全时,应向建设单位反映,在未取得建设单位和产权单位同意时,不的继续进行施工;挖掘沟(坑)如发现埋藏物,特别是文物、古墓等必须立即停止施工,并负
12、责保护现场,与有关部门联系,在未得到妥善解决之前,施工单位等严禁在该地段内继续工作;施工现场条件允许,土层坚实及地下水位低于沟(坑)底,且挖深不超过 3 米时,可采用放坡法施工。放坡挖沟(坑)的坡与深度的关系现场参考决定;挖不支撑护土板的人(手)孔坑,宜挖举行坑,人(手)孔坑的长边与人(手)孔壁长边的外测(指最大宽处)间距应不小于 0.3 米,宽不小于 0.4米;通信管道工程的沟(坑)挖成后,凡遇被水冲的,必须重新进行人工地基处理,否则,严禁进行下一道工序的施工;凡设计图纸表明需支撑护土板的地段,均应按照设计文件规定进行施工;设计文件没有具体规定支撑护土板与否,遇下列地段应支撑护土板:横穿车行
13、道的管道沟;沟(坑)的土壤是松填的回填土、瓦砾、砂土、级配砂石层等;沟(坑)土质松软且其深度低于地下水位的;施工现场条件所限无法采用放坡发施工而需要支撑护土板的地段,或与其他管线平行较长且间距较小的地段等。挖沟(坑)接近设计的底部高程时,应避免挖掘过深破坏土壤结构,如 挖深超过设计标高 100,应填铺灰土或级配砂石并夯实。通信管道工程施工现场堆土,应符合下列要求:开凿的路面及挖出的石块等应与泥土分别堆置;堆土不应紧靠碎砖或土坯墙,并应留有行人通道;城镇内的堆土高度不宜超过 1.5 米;堆置土不应压埋在消防栓、闸门、电缆(光缆)线路标石以及热力、煤气、雨(污)水等管线的检查井、雨水口及测量标志等
14、设施;土堆的坡脚边应距沟(坑)边 40 以上;堆土的范围应符合市政、市容、公安等部门的要求。4、人(手)孔、砌筑 砖砌体墙面应平整、美观,不应出现竖向同逢;砖砌体砂浆饱满程度应不低于 80%,砖逢宽度应为 8-12,同一砖逢的宽度应一致;砖块砌体横逢应为 15-20,竖逢应为 10-15,横逢砂浆饱满程度应不低于 80%,竖向灌浆必须饱满、严实,不得出现跑漏现象砌体必须垂直,砌体顶部四脚应水平一致,砌体的形状、尺寸应符合图纸要求;设计规定抹面的砌体,应将墙面清扫干净,抹面应平整、压光、不空鼓,墙角不得歪斜,抹面厚度、砂浆配比应符合设计规定,沟逢的砌体,沟逢应平整均匀、不得空鼓,不应脱落或遗漏;
15、通信管道的弯管道,当曲率小于 36 米时,宜改为通道。人(手)孔、通道的地基与基础:人(手)孔、通道的地基应按设计处理,如系天然地基必须按设计规定的高程进行夯实、超平。人(手)孔、通道采用人工地基,必须按设计规定进行处理;人(手)孔、通道支模前,必须校核基础形状、方向、地基、高程等;人(手)、通道基础的外形、尺寸应符合设计规定,其外形偏差应不大于20,正负偏差应不大于10;基础的混凝土标号,(配筋)等应符合文件规定,浇灌混凝土前,应清理模 板内的杂草、杂物,并按设计规定的位置挖好积水罐安装坑,其大小应比积水罐外形四周大 100,坑深比积水罐高度深 100,基础表面应从四周向积水罐做 20 泛水
16、,设计文件对人(手)孔、通道地基与基础有特殊要求时,如提高混凝土标号、加强配筋、防水处理及按装地线等,均应按规定办理。墙体:人(手)孔、通道内部净高应符合设计规定,墙体的垂直度(全部净高)允许偏差不大于10,墙体顶部允许偏差应不大于20;墙体与基础应结合严密、不漏水,结合部的内外侧应用 1:2.5 水泥砂浆抹八字,基础进行抹面处理的可不抹内侧八字角,抹墙体与基础的内、外八字角时,应严密、贴实、不空鼓、表面光滑、无欠茬、无飞刺、无断裂等。砌筑砂浆的水泥砂浆标号应符合设计规定,设计无明确要求时,应使用不低于M7.5 水泥砂浆,通信管道工程的砌体,严禁使用掺有白灰的混合砂浆进行砌筑。人(手)孔、通道
17、的预埋铁件应符合下列规定:穿钉的规格、位置应符合设计规定,穿钉与墙体应保持垂直;上、下穿钉应在同一直线上,允许垂直偏差不大于 5,间距偏差应小于 10;相邻两组穿钉间距应符合设计规定,偏差应小于 20;穿钉露出墙面一般为 50-70,露出部分应无砂浆等附着物,穿钉螺母应齐全有效;穿钉安放必须牢固。拉力(拉缆)环的预埋:拉力(拉缆)环的安放应符合设计规定,一般情况下应与对面管道保持 200 以上的距离;露出墙面部分应为 80-100;安装必须牢固。管道进入人(手)孔、通道的窗口位置,应符合文件规定,允许偏差应 不大于 10;管道端边至墙体面应成圆弧状的喇叭口;人(手)孔、通道内的窗口应堵抹严实,
18、不得浮塞,外观整齐,表面平光;管道窗口外侧应填充密实,不的浮塞,表面整齐。管道窗口大于 700 时,或使用承重易变形的管材(如塑料管等)的窗口外,应按设计规定加过梁或窗套。人(手)孔上覆及通道沟盖板:人(手)孔上覆(简称上覆)及通道沟盖板(简称盖板)的钢筋型号、加工、绑扎、混凝土的标号应符合设计图纸的规定;上覆、盖板外形尺寸、设置的高程应符合设计图纸的规定,外形尺寸偏差应不大于 20,允许厚度允许最大偏差不大于 5,预留孔洞的位置及形状,应符合设计图纸的规定;预制的上覆、盖板两板间缝隙应尽量减小,其拼缝必须用 1:2.5 砂浆堵抹严密,不空鼓、浮塞,外表平光,无欠茬、无飞刺、无断裂等,人(手)
19、孔、通道内部不应有漏浆等现象,板间拼逢抹堵严实;上覆、盖板混凝土必须达到设计强度以后,方可承受荷载或吊装、运输;上覆、盖板底面应平整、光滑、不露筋、无蜂窝等缺陷;上覆、盖板与墙体搭接的内外、侧,应用 1:2:5 的水泥砂浆抹八字角,但上覆、盖板直接在墙体上浇灌的可不抹八字角,八字角应严密、贴实、不空鼓、表面光滑、无欠茬、无飞刺、无断裂等,上覆、盖板与墙体的连接应抹灰;口圈安装:人(手)孔口圈顶部高程应符合设计规定,允许正偏差应不大于 20;稳固口圈的混凝土(或缘石、沥青混凝土)应符合设计图纸的规定,自口圈外缘应向地表做相应的泛水。人孔口圈于上覆之间宜砌不小于 200 的口腔(俗称井脖子),人孔
20、口腔应与上覆预留洞口形成同心圆的原筒状,口腔内、外应抹面,口腔与上覆 搭接处应抹八字,八字抹角应严密、贴实、不空鼓、表面光滑表面光滑、无欠茬、无飞刺、无断裂等。人(手)孔口圈应完整无缺,车行道必须安装车行道的口圈。通信管道工程正式验收之前,所有装置必须安装完毕,齐全有效。5、管道铺设 通信管道铺设前应检查管材的材质、规格、程式和断面的组合必须符合设计的规定;各种管道引入人(手)孔、通道的位置尺寸应符合设计规定,其管顶距人(手)孔上覆、通道盖板底应不小于 300,管底距人(手)孔、通道基础顶面应不小于 400;引上管引入人(手)孔通道时,应在管道引入窗口以外的墙壁上,不得与管道叠置,引上管进入人
21、(手)孔、通道、宜在上覆、盖板下 200-400 范围以内;弯管道的曲率半径应符合设计要求,一般不宜小于 36 米,其水平或纵向弯管道各折点坐标或标高,均应符号设计要求,弯管道应做成圆弧状;钢管通信管道的铺设方法、断面组合等均应符合设计规定,钢管接续宜采用管箍法,钢管在接续前,应将管口磨圆或锉成坡边,保证光滑无棱、无飞刺;严禁不同口径的钢管接续使用;塑料管道铺设,在直线路由上塑料管道的段长最大不宜超过 150 米,塑料管道铺设时受到地形的限制或躲避障碍物时可铺设弯管道,管材只能在外力作用下形成自然弧度,严禁加热弯曲,弯曲半径不得小于 15 米,弯曲塑料管道段长不的超过 150 米,同一段塑料管
22、道严禁出现反向弯曲(即 S 形弯),弯曲段的塑料管道接口处应做 360 度混凝土包封,包封长度为 2 米,包封厚度为 100;管群的层、列管道的接口应交错排列,相邻两管之间应错开不小于 300;多根塑料管组群管道,塑料管道组合排列方式应符合设计要求,多根塑 料管的组群管间缝宜为 10-15,每间隔 2-3 米可设塑料管架(或绑扎固定一次)支撑,塑料管群小于两层时,进行整体固定;管群大于两层时,相邻两层为一组绑扎固定,最后对分组进行整体固定,保证管群的整体形状同一,直至进入窗口部分其形状仍应一致,窗口部分的堵抹要求与水泥管相同;塑料管的接续方法采用套管插接法:套管插接法接续,在接头处加一短管,在
23、套管与连接管的表面应清洗干净,无尘砂、水迹、油渍,并在管口处涂专用胶粘剂,使套管和连接管紧密粘合,无脱落和漏水现象;通信管道的包封规格、段落、混凝土标号,应符合设计规定;通信管道的防水、防蚀、防强电干扰等防护措施,必须按设计要求处理;各种材质的通信管道,其最小埋深应符合设计文件的规定;通信管道与其他各种管线平行或交约的最小间距,符合设计文件的规定。6、模板、钢筋及混凝土、砂浆 装拆模板:通信管道工程的混凝土基础、包封、上覆及人孔壁、盖板等,均应按设计图纸的规格要求支架模板;浇筑混凝土的模板,应符合下列规定:各类模板必须有足够的强度、刚度和稳定性、无缝隙和孔洞,浇筑混凝土后不得产生形变;模板的形
24、状、规格应保证设计图纸要求所浇筑混凝土构件的规格和型状;模板与混凝土的接触面应平整,边缘整齐,拼缝紧密、牢固,预留孔洞位置准确,尺寸符合规定;重复使用的模板,表面不的有粘结的混凝土、水泥砂浆及泥土等附着物。模板拆除期限,一般为 7 天左右。钢筋加工:通信管道所用的钢筋品种、规格、型号应符合设计文件的规定;钢筋加工应符合下列规定:钢筋表面应洁净,应清除钢筋表面的浮皮、锈蚀、油渍等;钢筋应按设计图纸的规定尺寸下料,并按规定的形状进行加工,圆钢如需进行端头弯钩处理的,其弯钩长度应不小于钢筋的 5.5 倍。加工钢筋时应检查其质量,凡有劈裂、缺损等伤痕的残段不得使用;短段钢筋允许接长用作分布筋(构造钢筋
25、),主筋严禁有接头;钢筋排列的形状及各部位尺寸,主筋与分布筋的位置均应符合设计图纸的规定,严禁倒置,主筋间距误差应不大于 5,分布筋间距误差应不大于 10;钢筋纵横交叉处应采用直径 1.2 或 1.0 的铁丝(俗称火烧丝)绑扎、不滑动、不遗漏;使用接续的钢筋时,接续点应避开应力最大处,并应相互错开,不的集中在一条线上,同一钢筋不的有一个以上的接续点;钢筋与模板的间距一般应为20,为保持钢筋与模板的间距相等,可在钢筋下垫自制的混凝土块或砂浆块,严禁使用木块、塑料等有机材料衬垫。混凝土浇筑:配置混凝土所用的水泥、砂、石和水应符合使用标准,不同种类、标号的水泥不的混合使用,砂、石的含泥量如超过标准,
26、必须用水冲洗干净后方能使用;各种标号的混凝土的配料比、水灰比应适量,以保证设计文件规定的混凝土标号。施工时,应采用实验后确定的各种配比;混凝土的搅拌必须均匀,以混凝土颜色一致为度,搅拌均匀的混凝土应在初凝期内(约 45 分钟)浇筑完毕;浇筑混凝土前,应检查模板内钢筋衬垫是否稳妥,并清除模板内杂物。混凝土在初凝之前如发现离析现象,可重新搅拌后在浇筑,混凝土浇筑倾落高度在 3 米以上时,应采用漏斗或斜槽的方法浇筑;浇筑混凝土构件必须振捣,无论采取人工或机械振捣都应按层次依次进行,捣固应密实,不得出现跑模、漏浆等现象;混凝土浇筑完毕经初凝(约 1 个小时)后,应覆盖草帘等物并进行撒水养护,混凝土工件
27、应避免被阳光直晒;非直接承受荷载的混凝土构件浇筑混凝土后,在日平均气温 15 度的情况下,必须养护 24 小时以上,方能在其上面进行下一道工序。水泥砂浆的配比,必须严格按照规定进行配置;凡抹缝、抹角、抹面及管块接缝等处的水泥砂浆,其砂料必须过筛后使用,不得有豆石等较大粒径碎石在内;水泥砂浆的养护,应执行相关的规定。地基:通信管道的地基应符合设计文件的规定,凡采用天然地基而设计又没有具体说明如何处理的,遇下列情况应及时向有关单位反映,待提出处理方案后方可施工;地下水位高于管道及人(手)孔最低高程的;土质松软、有腐蚀性土壤或属于回填的杂土层;凡是天然地基的管道沟挖成后必须夯实超平,地基表面高程应符
28、合设计规定,允许偏差应不大于10。通信管道沟底的宽度应符合下列要求:管道基础宽 63 以下时,其沟底宽度应 6、铺设管道为基础宽度加 30(即每侧加 15);管道基础宽63 以上时,其沟底宽度应为基础宽度加 60(即每侧加 30);基础:通信管道一般采用素混凝土基础,混凝土的标号、基础宽度、基础厚度应符合设计规定,凡设计规定管道基础使用预制基础板或加钢筋的段落,均应按设计处理;通信管道基础的中心线应符合设计规定,左右偏差应不大于 10,高程误差应不大于 10,基础的宽度和厚度偏差应不大于 10;通信管道基础进入人(手)孔窗口的部分,设计有规定的应按设计处理,设计文件没有规定时,应按管道基础宽度
29、加钢筋,钢筋应搭在窗口上不小于100;基础在浇灌混凝土之前,应检查核对加钢筋的段落位置是否符合设计规定,其钢筋的绑扎、衬垫等是否符合规定,并应清除基础模板内的杂草等物,浇灌的混凝土应捣固密实,初凝后应覆盖草帘等物并洒水养护,基础 模板拆除后,基础侧面应无蜂窝、掉边、断裂及欠茬等现象,如发现有上述缺隐,应进行认真的修整、补强等。如发现上述缺陷严重应进行返工处理;通信管道基础的混凝土应振捣密实、表面平整、无断裂、无波浪、无明显接茬、欠茬,混凝土表面不起皮、不粉化。7回填土 通信管道工程的回填土,应在管道或人(手)孔按施工顺序完成施工内容,并经 24 小时养护和隐蔽工程检验合格后进行。回填土前,应先
30、清除沟(坑)内的遗留木料、草帘、纸袋等杂物,沟(坑)内如有积水和淤泥,必须排除后方可进行回填土。通信管道工程的回填土,除设计文件有特殊要求外,应符合下列规定:管道顶部 30 以内及靠近管道两侧的回填土内,不应含有直径大于 5 的砾石、碎砖等坚硬物;管道两侧应同时进行回填,每回填土 30 厚,应夯实;通信管道工程挖明沟穿越道路的回填土,应符合下列要求:在市区主干道路的回土夯实,应与路面平齐;市区一般道路的回土夯实,应高出路面 5-10,在郊区土地上回土,可高出地表 15-20。人(手)孔坑的回填土应符合下列要求:在路上的人(手)孔坑两端管道回填土,:在市区主干道路的回土夯实,应与路面平齐;市区一
31、般道路的回土夯实,应高出路面 5-10,在郊区土地上回土,可高出地表 15-20;靠近人(手)孔壁四周的回填土内,不应含有直径大于 10 的砾石、碎砖等坚硬物;8余土外运及清理场地 工程中的余土清运、场地清理应和施工同时进行,做到干一段利索一段,待工程结束后,场地能通过市容等部门的验收。四、施工进度计划和劳动力、材料、机械的供应计划 1施工进度计划 根据本工程施工招标文件的要求,及本工程的施工和结构特点,科学地组织施工,结合我公司类似工程的经验,采取分叉流水作业,保证该工程工期在定期内完成。施工准备工作 1 天,主要包括现场勘察路由,了解和协调附近居民的各种关系,现场放线等。管道沟开挖:20
32、天;管道基础施工:20 天;人(孔手)的砌筑:10 天;回填和路面恢复:8 天;人(手)孔内拖架按装:8 天 2劳动力、材料、机械的供应计划 劳动力需用量根据工程预算、劳动定额和施工进度编制,并结合我公司的以往工程的经验,决定投入工人 12 人,材料供应量根据施工进度和施工材料预算确定。机械供应计划则可根据施工方案、施工方法及施工进度决定投入切割机、发电机、汽车、水泵、风镐机等常规机械。五、施工平面图 1材料的堆放位置 现场材料做到少存、勤用,尽量做到少占场地,尽量避免影响市容、交通、安全及对附近居民的生活影响等。2机械的存放位置 施工机械同一存放在施工现场租用的临时仓库里,做到有专人保管随用
33、 随运,同一调配。3工人的居住地点 除了现场留有 2 人负责看场外,其余工人全部回租用的民房居住,统一管理。4工地办公地点 施工现场租用一间民房作为办公室,工地负责人在此现场办公。六、主要施工技术措施及组织措施 一、工程领导机构 本工程实行项目经理负责制,由我公司委派刘星为本次工程的项目经理,实行现场施工的技术、质量、安全、劳动、成本的全方位责任管理,同时由监理公司进行工程监理。工地下设现场工长,技术员,质量员、安全员、器材员,材料员。要求现场管理人员必须具备上岗条件,并要求施工人员必须具备相应公种的上岗条件。施 工 现 场 组 织 体 系 项目部经理 总工程师 项目部技术员 总 部 施工队队
34、长 施工队技术员 二、技术保证措施 1、质量保证措施(1)、施工前组织相关的技术、管理人员严格按照现行的施工规范和标准编写施工组织设计,并做好技术交底,要组织全体工人学习,教育工人要牢记质量是工程的关键,没有了质量就没有了一切,没有了质量其余的都是空谈的基本道理,竖立“质量是企业的生命”,和“一心一意为客户服务的思想”。(2)、每个分项分部工程(工序)开工之前,工地技术员要按照各种规定、规范及施工组织设计向各操作小组进行技术、质量的交底工作。(3)、施工过程中,工地技术员、工地质量检查员要严格按照施工组织设计的内容进行现场技术把关,对不合格的工序决不允许姑息、迁就,应提出修整意见,责令其整改或
35、返工处理,并上报工程项目经理及工地现场监理。工地质量检查员要认真检查执行情况,对监理提出的问题要及时解决,并将解决的情况向监理人员及时反馈,做好施工记录。(4)、质量检查员必须严格控制施工过程中的质量,在施工中严格把关,不得隐瞒施工中的质量问题,并督促相关的工人立即整改。严格按照“三检制”做到“检查上道工序、保证本道工序、服务下道工序”。对不合格的工序,不经处理并验收合格后不得进行下一道工序的施工。(5)严格原材料的进场检验及验收制度,并保留好材料的质检报告,进场材料应按指定地点堆放,并注明规格、性能。材料员采购工程原材料时,必须查看材料的质量保证书、出厂证明书、材料试验报告书原件以及授权经施
36、工队 销商的各种证明文件,对有条件的材料,要当场检验;材料进场时,由工程项目经理、现场监理带领的,由工地技术员、质检员、保管员、材料员组成的小组现场检验,从各种角度出发,杜绝不合格的材料进入现场。(6)、单项分部项工程均应严格按“施工及验收规范”操作,并做好自检自查,做好施工日志。对于隐蔽工序,要做好隐蔽工程的预检工作,进行记录并及时办理验收手续。2安全措施(1)、贯彻安全管理方针“安全第一、预防为主”的主线。(2)、建立以项目经理、项目工程师、专职安全员、各专业班组等方面的管理人员组成安全检查保证体系。(3)、分不同工程部位,作好施工安全交底工作,严格执行有关的安全操作规程。(4)、坚持管生
37、产必须管安全的原则,认真贯彻五同时规定,即:在计划、布置、检查、总结、评比生产任务的同时,计划、布置、检查、总结、评比安全工作;(5)、开工前必须组织全体施工人员进行一次全面、系统的安全教育,强化全员安全意识,提高自我防范能力。要求全员做到四有三不:即有计划、有布置、有检查、有考核;不例行公事、不流于形式、不留死角;(6)、严格按操作规程施工,抓好安全防范措施的落实,发现不安全苗头,立即纠正,对违章操作者,安全员应立即制止,并有权令其停工,对不听劝告而引发事故者,将视情节轻重给予经济或行政处罚;(7)、做好临近建筑物的保护和观测工作。(8)、雨季施工要注意触电和雷击。3技术节约措施(1)、按计
38、划进料,与施工要求尽可能配合协调,以减少二次搬运。砂、石、砖等要准确量方、点数收料,作好收料记录,水泥使用要按量限额使用。(2)、注意模板的保管和保养,拆模后及时集中堆放,严禁乱拆、乱仍、乱放。(3)砌浆砂浆中,不得掺用白灰粉,并合理利用减水剂和早强剂,以节约水泥和满足施工工期的要求。4、季节性措施 本工程开工、竣工,正好冬季节,所以要做好工程的防护措施,保证工程质量。七、文明施工(一)组织管理措施 1健全管理组织 施工现场成立以项目经理为组长,工长、技术、质量、安全、材料等管理人员为成员的施工现场文明施工管理组织。2健全管理制度(1)、个人岗位责任制。按照个人的职责分片包干,分别建立岗位责任
39、制度。项目经理是文明施工的第一责任人,负责整个现场的文明施工管理工作,工地工长、各小组长负责本单位的文明管理施工工作。施工现场其他人员一律责任分工,实行个人岗位责任制。(2)、经济责任制。把文明施工列入单位经济承包责任制中,一同“包”、“保”、检查与考核。(3)、检查制度。工地每星期组织一次综合检查,要按不同类别全面检查,按规定填写表格,算出结果,制表以榜公布。各小组要做到自检、互检、交检制度。要做到自产自清、日产日清、工完场清、标准管理。(4)、奖惩制度。工地制定了奖、罚细则,坚持奖罚兑现。(5)、会议制度。施工现场坚持文明施工会议制度,每一星期分析文明施工情况,针对实际制定措施,协调解决文
40、明施工问题。(6)、各项专业管理制度。文明施工是一项综合性的管理工作。除文明施工综合管理制度外,还建立、健全了质量、安全、机械、场容、料具、民工管理等制度。3健全管理资料(1)、保存好上级文明施工的标准、规定、法律法规等资料。(2)、施工日志里的文明施工内容按时填写。(3)、及时作好各种会议记录、检查记录等。4开展竞赛 在各个施工小组之间开展文明施工竞赛,并于检查、考评、奖惩相结合,结果公布于众。5加强教育培训工作 利用各种手段开展对农民工的岗前、岗中、岗后的教育工作,工长及技术员要熟悉掌握文明施工标准。(二)现场管理措施 1开展进行整理、整顿、清扫、清洁和素养活动。(1)整理:对施工现场现实
41、存在的人、事、物进行调查分析并及时处理,已经不需要的劳动力应及时调到其他工地去,或组织学习,培训。渣土及时外运,各种多余的材料、工具按照指定的地点堆放,分检后不能利用的东西清理出现场,把作业面暂时不需要的人、事、物及时调整到合适的位置。对施工现场的人、机、物使用不合理时及时调整。(2)、整顿:科学、合理地安排、布置,使人、物合理利用,实现人、物、场所在空间上的最佳组合。物品摆放尽量靠近作业区,力求运距最短,减少二次搬运。(3)、清扫:对施工现场的设备、场地、物品勤加维护打扫,做到自产自清,日产日清。设备异常马上修理,使之恢复正常。(4)、清洁:维持整理、整顿、清扫,使施工现场始终保持良好的施工
42、环境和施工秩序,并始终处于最家状态。对职工的要求,不仅要注意形体上的清洁,还要注意精神文明,礼貌待刃,在现场不大声喧哗,不随地大、小便,不凌空抛洒垃圾与物品。(5)、素养:特别注意调动全体职工的积极性,自觉管理,自我实施,自我控制,贯穿施工全过程,在现场,教育民工自己动手,创造一个良好的工作环境,不断提高施工现场的施工水平。2合理定制 在工地施工期间把所需的物在空间上合理地布置,实现人与物、人与场所、物与场所、物与物的最佳组合,是施工现场秩序化、规范化、体现文明施工的水平。3、减少扰民降低环境污染和噪音措施 (1)、严格遵守国家和地方有关控制环境污染和噪音的各项法规,采取行之有效的措施,防止施
43、工中有可能造成的污染;(2)、施工时,尽可能做到不影响交通和周围居民的生活,当施工现场距居民区较近时,应按监理工程师要求的作业时间施工;当施工中有可能影响交通时,应设置警示标志,以保证人员和本工程的安全。(3)、对施工现场实施降尘处理,以减少对环境的影响,施工中产生的废料,应征得当地环保部门的同意后,运抵指定现场妥善处理;(4)、施工中与当地居民发生矛盾时,尽可能做好说服解释工作,不使矛盾激化,并及时与当地政府取得联系,妥善解决矛盾;(5)、在保证工期的前提下,尽可能不在夜间使用噪音大的设备,注意搞好与周边单位、居民的关系,确保工程顺利竣工;(6)、施工过程中,各分项、单位工程施工前应制定安全
44、生产、文明施工的措施和办法,做到图纸、措施、设备、材料、机具、劳动力等落实到位;(7)、临时设施完整,布置得当,环境清洁,配备必要的灭火器材,夜间设有专门人员值班,落实防火、防盗、防蚀等措施;(8)、施工场地清洁卫生按标准化施工现场要求执行。4、落实各类管理人员的职责(1)项目部经理职责:贯彻实施质量方针和质量目标,对工程质量负全面领导责任,加强内外协调,全面负责施工组织,对工程工期负主要领导责任,负责本项目质量保证体系的建立,确保质量保证体系在该项目的有效运行,组织编制质保实施细则,审定内部质量指标,定期组织工程质量检查,主持每周一次的质量分析会,总结质量现状,对已发生的质量缺陷进行处理补救
45、。(2)、项目部总工程师职责:贯彻实施质量方针和质量目标,对工程质量负全面技术责任,主持编制 工程项目的施工方案和图纸以及特殊项目的施工方案,并负责审核,主持施工方案会审、施工技术交底工作,对本项目的技术管理负全面责任。主持工程质量检查和质量分析会议;主持制定和修正预防措施,并督促措施的实施,定期有序的深入现场检查,有权制止违反操作规程的不良行为,直至停工,并予以纠正,及时解决施工中的各项技术问题,对预防措施实施监督和跟踪检查。主持编制竣工验收技术文件及工程竣工决算书。(3)、施工队长职责:在项目部的领导下,抓好施工队的质量、进度、安全等各项工作,确保在规定期限内按质量要求完成额定工作量,现场督促检查各班组的工作,发现问题及时处理,遇到重大问题,及时上报项目部,积极配合现场监理工程师的检查、验收工作。(4)、施工技术员职责:在项目工程师的指导下,认真配合施工队长做好施工中的技术工作,及时解决施工中的技术问题,遇到难题及时上报项目部,具体指导工人按规范操作,发现问题及时纠正,防止质量事故发生。配合项目部做好施工资料的收集、整理和报送工作,认真做好质量、材料、计划和安全工作。
